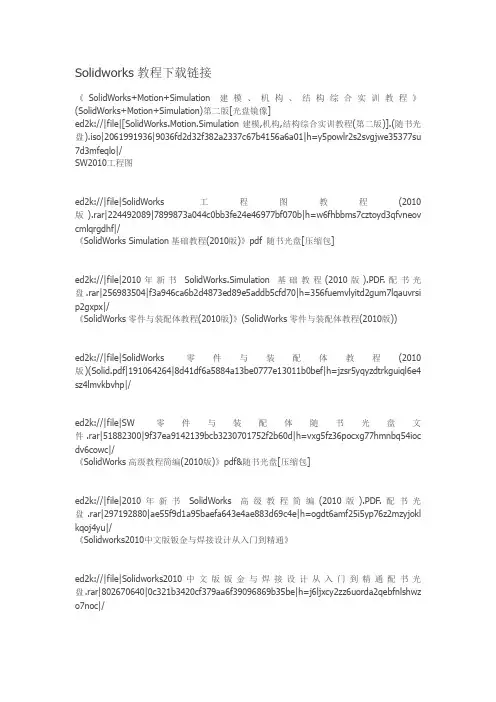

Solidworks教程下载链接《SolidWorks+Motion+Simulation建模、机构、结构综合实训教程》(SolidWorks+Motion+Simulation)第二版[光盘镜像]ed2k://|file|[SolidWorks.Motion.Simulation建模,机构,结构综合实训教程(第二版)].(随书光盘).iso|2061991936|9036fd2d32f382a2337c67b4156a6a01|h=y5powlr2s2svgjwe35377su 7d3mfeqlo|/SW2010工程图ed2k://|file|SolidWorks工程图教程(2010版).rar|224492089|7899873a044c0bb3fe24e46977bf070b|h=w6fhbbms7cztoyd3qfvneov cmlqrgdhf|/《SolidWorks Simulation基础教程(2010版)》pdf 随书光盘[压缩包]ed2k://|file|2010年新书SolidWorks.Simulation基础教程(2010版).PDF.配书光盘.rar|256983504|f3a946ca6b2d4873ed89e5addb5cfd70|h=356fuemvlyitd2gum7lqauvrsi p2gxpx|/《SolidWorks零件与装配体教程(2010版)》(SolidWorks零件与装配体教程(2010版))ed2k://|file|SolidWorks零件与装配体教程(2010版)(Solid.pdf|191064264|8d41df6a5884a13be0777e13011b0bef|h=jzsr5yqyzdtrkguiql6e4 sz4lmvkbvhp|/ed2k://|file|SW零件与装配体随书光盘文件.rar|51882300|9f37ea9142139bcb3230701752f2b60d|h=vxg5fz36pocxg77hmnbq54ioc dv6cowc|/《SolidWorks高级教程简编(2010版)》pdf&随书光盘[压缩包]ed2k://|file|2010年新书SolidWorks高级教程简编(2010版).PDF.配书光盘.rar|297192880|ae55f9d1a95baefa643e4ae883d69c4e|h=ogdt6amf25i5yp76z2mzyjokl kqoj4yu|/《Solidworks2010中文版钣金与焊接设计从入门到精通》ed2k://|file|Solidworks2010中文版钣金与焊接设计从入门到精通配书光盘.rar|802670640|0c321b3420cf379aa6f39096869b35be|h=j6ljxcy2zz6uorda2qebfnlshwz o7noc|/ed2k://|file|Solidworks2010中文版钣金与焊接设计从入门到精通.pdf|193558545|cc59f903e3c6ac390d8996f0af1c918d|h=2jlt3fweex53gbh4wxsfptac72i 53rfc|/《SolidWorks PDF教程》2007-2010ed2k://|file|COSMOSWorks.Professional.07官方教程.pdf|47244852|911dbb1f63fd4d2476fcc219f450ef65|h=avh7g57oc7q7rnhodsvde2bp4d 4lftlr|/ed2k://|file|COSMOSWorks.Professional.07光盘.iso|12492800|e6e872888f5a6121ac5fd9e1eedee772|h=oyaeyib4k245wovs3nhklp5vsu gpotbm|/ed2k://|file|solidworks扳金--官方认证教材.pdf|17007543|2932af28d96987c36c327fa36a0dbdd3|h=a3oaufted4wpenlz2i7obcdvvg wnq33r|/ed2k://|file|e6认证培训教程.SOLIDWORKS高级零件和曲面建模.pdf|19064090|8294707833dd139ad0df58984b741f3a|h=wwyaghyxushjepzahntnutzgz q2obf3e|/ed2k://|file|Solidworks.2007中文版产品模具设计入门一点通.pdf|20622748|57f557b8cf41b3225165cf23d87536ba|h=36relixvf5kosduxf4a7oxj4tlhce 32z|/ed2k://|file|SOLIDWORKS钣金实例解析.pdf|23673767|3523445431619fdcfd0275ca0af5099e|h=nygughfeb24lvrmzkygvutcaf77 setiw|/ed2k://|file|三维钣金展开放样及实例.pdf|27776071|7517c3a1e4a14512b0adbcdd0340b85c|h=ggoua6euwqwm4wpoydpzcr oeecqbvdfk|/ed2k://|file|SolidWorks有限元分析实例解析.pdf|29961615|741fb390c5e204ee78cb00f453d1a82f|h=ccjzfljx6fwoczjlaqer4kcdhbqrd hjq|/ed2k://|file|poser.Essentials.官方教程.pdf|32737066|22d7a2f39ff1f484c82a479e3dcee2ec|h=4drmqnuwu32dmogih6c3omaz fr7etqzd|/ed2k://|file|官方认证培训教程PhotoWorks效果渲染.pdf|36875116|dfb90d48570015e25791108a382816cd|h=c5bc4mngnmvmtgx7hzh7vyi urabx4jer|/ed2k://|file|SOLIDWORKS公司原版系列培训教程.CSWP全球专业认证考试培训教程.SOLIDWORKS基础教程：零件与装配体_11761676.pdf|40568875|bd1902daf69271b583ff344089ad4929|h=53fvtfnlhzb2h7jadpu c57nvid5m2i7l|/ed2k://|file|SW管路与布线.pdf|59138369|f5183ee545333ea7240012f9d259ba7d|h=4q3psl5ctdqc7w5cvafw4bb2n buerbzy|/ed2k://|file|SolidWorks管道与布线光盘文件.rar|41995084|d7c026e95d8af68b3c22c4edef8c4bbe|h=vcnr36d4ojtbnn346otwwgao4 4wcebb4|/ed2k://|file|SolidWorks.二次开发与API.07官方教程.pdf|119473768|a46641debe9bd1fd83bdf9fda1de58c1|h=7whn2l5by6fwxbk6kil6edim5 ayclwik|/ed2k://|file|SolidWorks.二次开发与API.07光盘.iso|62171136|6ba42461f8dc02d1e63ca0a14eb4f40f|h=6rfsezi4huus2ux6wedv6hyj4bt nkrbv|/ed2k://|file|SW高级零件教程2009.pdf|65393333|f1552f82f0dae80fb0c760a5360dcfe5|h=v4wfcxw4vmxvtniuarkusbd7 m77mvqlj|/ed2k://|file|SW高级零件教程2009配套光盘.iso|86427648|5fcae8d268a00d41c294d517d3f39d67|h=7u7z7wlixw4yuv7dlwpocuph7 zoh3fs4|/ed2k://|file|COSMOSMotion.07官方教程.pdf|66143686|8963086f739993bb4016e2ffbbb3d162|h=oycdrk3kasketzgnybqmccbsrj k4dr2e|/ed2k://|file|COSMOSMotion.07光盘.iso|177648912|7a6295930f203419d0d5a7da8f42b23e|h=h6tqq2hgxgezbowyn3nnxmp 4epq5utw3|/ed2k://|file|COSMOSWorks.Designer.07官方教程.pdf|82733320|2ba6159f19ebd233ecbeba0ea93c93ed|h=eeb*4m4h7ppo42bdhx7n3f6t dedi2y|/ed2k://|file|COSMOSWorks.Designer.07光盘.iso|143593472|b21c929f1c3a82df63f89daf3f94c7a6|h=plcyzog2fa23jpwcgwtv3qm7oh td2pcb|/ed2k://|file|SolidWorks_Simulation__基础教程.pdf|136732933|497708bf190b4b804dfafb40ca727712|h=kx3vrtuhunq66m2ynkwrxfalt ong2vnw|/ed2k://|file|SolidWorks.Simulation基础教程（2010版）.pdf|146600537|18181a454e10fefe5284aa2c68aa1f70|h=n3oup5gby5wudjzfccwnm2 k3vaxrf7da|/ed2k://|file|SW画奥迪R8视频.avi|237910408|432b138cb0a28e6d2c4dd02c90249426|h=gzwc3smvez5ohzyktvellhvti nzbkcuc|/。
自定义属性工程图模板1、新建一个3D零件
2、输入属性并应用
3、保存本零件（不是零件模板）
4、新建一个工程图图纸，右键-编辑图纸格式，
把原来的属性链接删除，
空白处右键-编辑图纸，视图布局-模型视图。
双击新建好的零件1，把零件1拖入到图纸框内
5、空白处右键-编辑图纸格式，注解，注释（无引线），
把方格放到合适位置，
点击链接到属性，
出来链接到属性对话框，点击此处发现的模型
点击属性名称一栏右侧的三角，出来此处所需要的装配体名称
确定（在此处看看方格内是不是出现设定好的属性值，若不是，之前操作步骤有错误），现在之前设定好的属性值：拖料架，已经出现。
然后依照此方法，编辑好其他属性。
6、空白处右键-编辑图纸，把零件模型图纸删除，使图纸空白
视图调色板中，点击红色叉号（清除所有），断掉与零件链接关系（若是不清除，下面保存模板不会成功）。
7、文件-另存为-工程图模板
8、到现在位置，带有自定义属性的工程图模板制作完成。

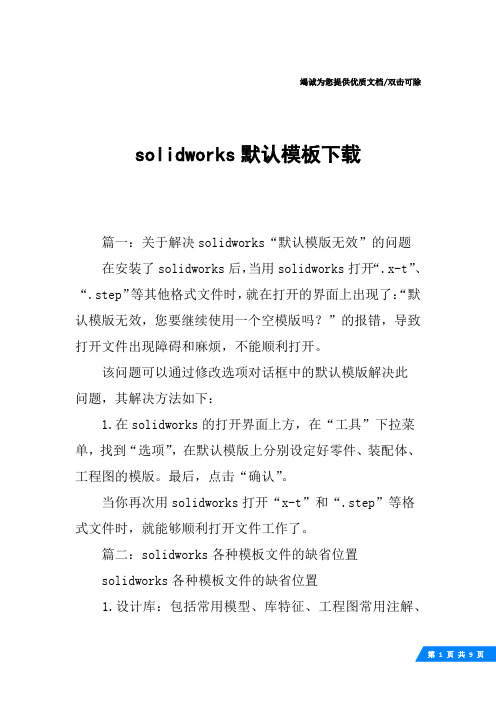

竭诚为您提供优质文档/双击可除solidworks默认模板下载篇一：关于解决solidworks“默认模版无效”的问题在安装了solidworks后，当用solidworks打开“.x-t”、“.step”等其他格式文件时，就在打开的界面上出现了：“默认模版无效，您要继续使用一个空模版吗？”的报错，导致打开文件出现障碍和麻烦，不能顺利打开。
该问题可以通过修改选项对话框中的默认模版解决此问题，其解决方法如下：1.在solidworks的打开界面上方，在“工具”下拉菜单，找到“选项”，在默认模版上分别设定好零件、装配体、工程图的模版。
最后，点击“确认”。
当你再次用solidworks打开“x-t”和“.step”等格式文件时，就能够顺利打开文件工作了。
篇二：solidworks各种模板文件的缺省位置solidworks各种模板文件的缺省位置1.设计库：包括常用模型、库特征、工程图常用注解、钣金成形工具等。
(x:\programFiles\solidworks\data\designlibrary\ 或c:\documentsandsettings\allusers\applicationdata\solidworks\solidworks20xx\)2.常用尺寸/注解：solidworks没有提供默认的常用尺寸/注解类型的文件。
如用户自行定义此类文件，则缺省的保存路径为：(x:\programFiles\solidworks\data\designlibrary\)3.solidworks焊接轮廓文件：用于设计焊接结构之构件的草图文件。
(x:\programFiles\solidworks\data\weldmentprofiles\)4.钣金零件设计文件：用于钣金成形工艺的参数文件：钣金折弯线注释文件、钣金折弯系数表、钣金规格表，共三个excel文件。
(x:\programFiles\solidworks\lang\chinese-simplified\sheetmetalgaugetables\)(x:\programFiles\solidworks\lang\chinese-simplified\sheetmetalbendtables\)5.材质数据库：性（如密度、弹性模量、比热熔等）和视象属性（如颜色、纹理、剖面线等），solidworks默认的材料数据库文件为solidworksmaterials.sldmat，而cosmos默认的材料数据库文件为cosmosmaterials.sldmat。
1.边框标题栏的绘制(1)启动Solid Edge进入工程图模块，选取下拉菜单“视图”中的背景页，可看到已存在四种背景页：A4-Sheet、A3-Sheet、A2-Sheet、A1-Sheet，分别设定了A4、A3、A2、A1四种图幅的幅面大小。
显然，我们应增加适合于A0幅面的背景页，方法为：选取下拉菜单“文件”中的“图页设定”选项后，在随之出现的对话框中的“大小”栏中选择A0幅面、在“名称”栏中键入背景页名称：A0-Sheet。
(2)点取绘图区域右下角的背景页名称如A3-Sheet，进入某一幅面的背景页环境，在该环境下绘制所选边框标题栏格式中的图线，并将其中的文字写入。
在制作完毕一种图幅的边框标题栏后，再进入其它图幅的背景页环境，利用粘贴板生成各图幅的边框标题栏。
2.投影角度及螺纹显示方式的设定 .cnSolid Edge支持第一角画法和第三角画法，有两种螺纹显示方式：ANSI和ISO。
设置方法为：点取下拉菜单“工具”中的“选项…”菜单选项后，出现“选项”对话框，选择“第一角”和“ISO”。
3.尺寸标注式样的设置Solid Edge允许用户修改或建立自己的尺寸风格，以符合国家标准及用户习惯。
设置方法为：点取下拉菜单“格式”中的“风格…”菜单选项后，将弹出一个对话框，在其“风格”类型组框中选择“尺寸”，然后单击“新建”按钮，出现“新尺寸风格”对话框，以进行新尺寸式样的设置。
在该对话框中需设置各选项的如下内容：1)“名称”选项：“名称”栏：键入“GB1”“基于”栏：选择“ANSI(毫米)”项.cn2)“单位”选项：“线性单位”栏：选择“毫米”项其余取默认值。
3)“单位”选项：“文本字体”栏：选择“RomanS“项“文本字体大小”栏：键入“3.5“ “文本方向”栏：选择“平行”项“文本位置”栏：选择“在上”项“公差文本大小”栏：键入“0.67“ 其余取默认值4)“间距”选项：在“文本间距”栏、“字符间距”栏、“符号间距”栏、“前缀/后缀间距”栏、“水平框间距”栏中分别键入“3.5“ 其余取默认值对于其余各选项，在一般情况下使用默认值即可，但在特殊情况下也需进行设置，如在标注螺纹直径时，应选中“端部图形和符号”选项中的“抑制直径”。

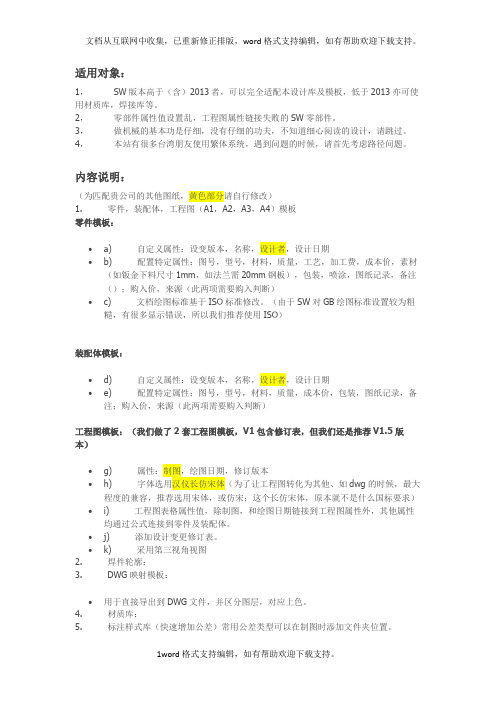

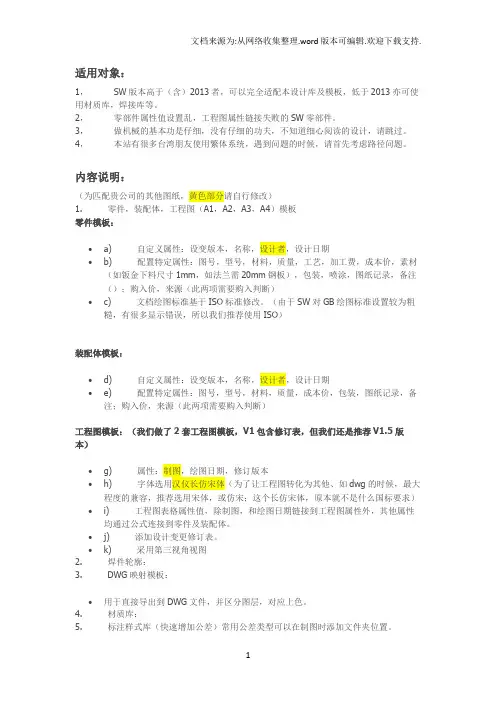

适用对象：1， SW版本高于（含）2013者，可以完全适配本设计库及模板，低于2013亦可使用材质库，焊接库等。
2，零部件属性值设置乱，工程图属性链接失败的SW零部件。
3，做机械的基本功是仔细，没有仔细的功夫，不知道细心阅读的设计，请跳过。
4，本站有很多台湾朋友使用繁体系统，遇到问题的时候，请首先考虑路径问题。
内容说明：（为匹配贵公司的其他图纸，黄色部分请自行修改）1. 零件，装配体，工程图（A1，A2，A3，A4）模板零件模板：•a) 自定义属性：设变版本，名称，设计者，设计日期•b) 配置特定属性：图号，型号，材料，质量，工艺，加工费，成本价，素材（如钣金下料尺寸1mm，如法兰需20mm钢板），包装，喷涂，图纸记录，备注（）；购入价，来源（此两项需要购入判断）•c) 文档绘图标准基于ISO标准修改。
（由于SW对GB绘图标准设置较为粗糙，有很多显示错误，所以我们推荐使用ISO）装配体模板：•d) 自定义属性：设变版本，名称，设计者，设计日期•e) 配置特定属性：图号，型号，材料，质量，成本价，包装，图纸记录，备注；购入价，来源（此两项需要购入判断）工程图模板：（我们做了2套工程图模板，V1包含修订表，但我们还是推荐V1.5版本）•g) 属性：制图，绘图日期，修订版本•h) 字体选用汉仪长仿宋体（为了让工程图转化为其他、如dwg的时候，最大程度的兼容，推荐选用宋体，或仿宋；这个长仿宋体，原本就不是什么国标要求）•i) 工程图表格属性值，除制图，和绘图日期链接到工程图属性外，其他属性均通过公式连接到零件及装配体。
•j) 添加设计变更修订表。
•k) 采用第三视角视图2. 焊件轮廓：3. DWG映射模板：•用于直接导出到DWG文件，并区分图层，对应上色。
4. 材质库：5. 标注样式库（快速增加公差）常用公差类型可以在制图时添加文件夹位置。
6. 设计库•a) 表面处理加工尺寸•b) 成型工具•c) 粗糙度•d) 技术要求•e) 密封件（带配置的派克密封圈、阪上密封圈）•f) 特征库•g) 形位公差7. 修订表8. 自定义属性文件：可快速修改已有零件属性，匹配工程图模板9. 图纸格式：如果图纸大小不合适进行更改图纸时用；安装说明：1，本套模板的位置，请放置D盘根目录（D:/ 机械设计招标网SW设计库）静态文件不会造成系统碎片。

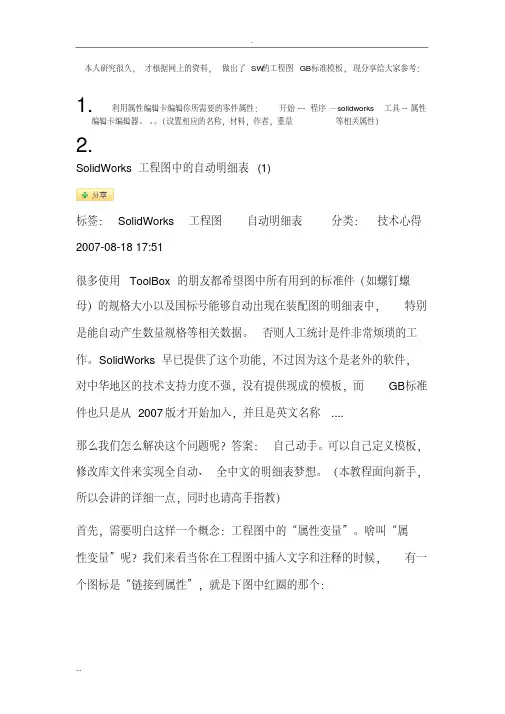

本人研究很久，才根据网上的资料，做出了SW的工程图GB标准模板，现分享给大家参考：1.利用属性编辑卡编辑你所需要的零件属性：开始---程序—solidworks工具--属性编辑卡编辑器。
（设置相应的名称，材料，作者，重量·····等相关属性）2.SolidWorks工程图中的自动明细表(1)标签： SolidWorks工程图自动明细表分类：技术心得2007-08-18 17:51很多使用ToolBox的朋友都希望图中所有用到的标准件（如螺钉螺母）的规格大小以及国标号能够自动出现在装配图的明细表中，特别是能自动产生数量规格等相关数据。
否则人工统计是件非常烦琐的工作。
SolidWorks早已提供了这个功能，不过因为这个是老外的软件，对中华地区的技术支持力度不强，没有提供现成的模板，而GB标准件也只是从2007版才开始加入，并且是英文名称....那么我们怎么解决这个问题呢？答案：自己动手。
可以自己定义模板，修改库文件来实现全自动、全中文的明细表梦想。
（本教程面向新手，所以会讲的详细一点，同时也请高手指教）首先，需要明白这样一个概念：工程图中的“属性变量”。
啥叫“属性变量”呢？我们来看当你在工程图中插入文字和注释的时候，有一个图标是“链接到属性”，就是下图中红圈的那个：我们选择这个“链接到属性”，就会出现下面这个对话框：（注意，一般来讲，我们在工程图中所使用的属性都应该来自图中的模型，既.sldprt或.sldasm中定义的内容，所以应该选择“图纸属性中所指定视图中模型”这一项。
只有少数某些属性需要用“当前文件”中的定义，如此工程图“最后保存的时间”）点开它，选择“材料”：这样就插入了一个“属性变量”的文本，如下图：而这个变量是跟随工程图中所引入的模型的属性变化的。
现在我们来建立一个3D模型，选定他的材料为黄铜：然后将这个模型插入到工程图中：看吧，那个“属性变量”的文本就变成了“黄铜”。
solidworks工程图模板设置SolidWorks是一款广泛应用于机械设计领域的软件，由于其方便的操作及丰富的功能，深受广大工程师的喜爱。
在使用SolidWorks软件时，我们不可避免地需要进行工程图的绘制，而工程图的绘制离不开模板的使用。
本文将会为大家详细介绍SolidWorks工程图模板的设置方法。
第一步：打开SolidWorks软件并创建新文件首先，我们需要打开SolidWorks软件并创建新文件。
当新文件界面弹出时，我们需要选择绘制类型。
在本文中，我们以绘制零件图为例。
在新文件界面中选择“Part”并确定。
第二步：设置工程图标准在创建新文件之后，我们需要对工程图标准进行设置。
在SolidWorks中，我们能够选择使用不同的工程图标准，例如ANSI 或ISO等。
为了实现以下的演示，我们以ISO标准为例。
选择“Tools”菜单栏并进入“Options”选项。
在弹出的选项界面中选择“Document Properties”选项并点击右侧的“Standards”选项卡。
在“Standards”选项卡中选择“ISO”工程图标准。
第三步：设置图纸尺寸当工程图标准设置完成后，我们需要对图纸尺寸进行设置。
在本文中，我们以A4图纸为例。
选择“File”菜单栏中的“Page Setup Manager”选项。
在弹出的选项界面中点击“New”按钮创建新的图纸。
在新的图纸界面中，选择“Size”选项卡并在下拉菜单中选择A4图纸。
接着，选择“Orientation”选项卡并选择图纸的方向为“Portrait”。
第四步：设置图纸边距在图纸尺寸设置完成后，我们需要对图纸边距进行设置。
在“Page Setup Manager”界面中，选择“Margins”选项卡，并按下图所示的数值进行设置。
第五步：设置标题块在工程图的绘制中，我们需要在图纸的右上方添加标题块，以便于标记相关的信息。
在SolidWorks中，我们可以使用文本框工具来创建标题块。
solidworks工程图模板下载Solidworks工程图模板下载。
Solidworks是一款广泛应用于工程设计领域的三维计算机辅助设计软件，它的强大功能和易用性受到了众多工程师和设计师的青睐。
在进行工程设计时，通常需要绘制工程图来详细展示产品的结构和尺寸，而Solidworks工程图模板可以帮助用户快速、准确地完成这一任务。
本文将介绍Solidworks工程图模板的下载方法，帮助用户轻松获取所需的模板文件。
首先，我们需要打开Solidworks软件，进入“文件”菜单，选择“新建”命令。
在新建文档对话框中，可以看到“模板”选项，点击下拉菜单可以看到各种模板类型，包括零件、装配、绘图等。
在这里我们需要选择“绘图”模板类型，然后点击“OK”按钮进入绘图环境。
接下来，我们可以在绘图环境中进行一些设置，比如选择图纸尺寸、添加视图、标注尺寸等。
完成这些设置后，我们可以保存当前的工程图为模板文件，以便今后在新建工程图时直接使用。
点击“文件”菜单，选择“另存为”命令，在弹出的对话框中选择保存路径和文件名，然后在“文件类型”中选择“图纸模板(.drwdot)”格式，点击“保存”按钮即可保存为模板文件。
除了自己创建工程图模板，我们还可以通过其他途径获取Solidworks工程图模板。
在Solidworks官方网站上，有一个丰富的资源库，用户可以在这里找到各种类型的模板文件，包括标准图纸、常用图框、公司标准等。
只需要在搜索框中输入关键词，比如“工程图模板”，就可以找到相关的模板文件进行下载使用。
此外，还有一些第三方网站或论坛上也提供了Solidworks工程图模板的下载，用户可以通过搜索引擎找到这些资源，并根据自己的需求选择合适的模板进行下载。
需要注意的是，下载模板时要注意来源的可靠性，以免下载到有问题的文件导致工程设计出现错误。
总的来说，Solidworks工程图模板的下载方法有多种途径，用户可以根据自己的需求和习惯选择合适的方式进行获取。
