创建完整的SolidWorks国标工程图模板

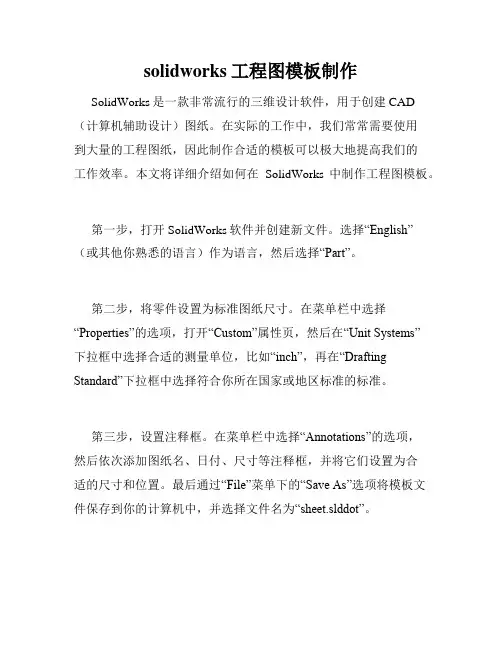

solidworks工程图模板制作SolidWorks是一款非常流行的三维设计软件，用于创建CAD （计算机辅助设计）图纸。

在实际的工作中，我们常常需要使用到大量的工程图纸，因此制作合适的模板可以极大地提高我们的工作效率。

本文将详细介绍如何在SolidWorks中制作工程图模板。

第一步，打开SolidWorks软件并创建新文件。

选择“English”（或其他你熟悉的语言）作为语言，然后选择“Part”。

第二步，将零件设置为标准图纸尺寸。

在菜单栏中选择“Properties”的选项，打开“Custom”属性页，然后在“Unit Systems”下拉框中选择合适的测量单位，比如“inch”，再在“Drafting Standard”下拉框中选择符合你所在国家或地区标准的标准。

第三步，设置注释框。

在菜单栏中选择“Annotations”的选项，然后依次添加图纸名、日付、尺寸等注释框，并将它们设置为合适的尺寸和位置。

最后通过“File”菜单下的“Save As”选项将模板文件保存到你的计算机中，并选择文件名为“sheet.slddot”。

第四步，启用模板。

在SolidWorks软件中选择“Options”的选项，然后在“System Options”中选择“File Locations”。

接着在“Document Templates”框中点击“Add”按钮，然后选择刚刚保存的模板文件“sheet.slddot”，并将文件夹路径添加到列表中。

最后点击“OK”按钮，从而使刚刚的模板文件能够启用。

至此，SolidWorks工程图模板制作完成。

在实际的工作中，我们可以利用这个模板文件快速生成符合标准的图纸。

当然，如果你需要添加更多的注释框或者自定义其他颜色或格式，也可以通过菜单栏中的相应选项进行修改。

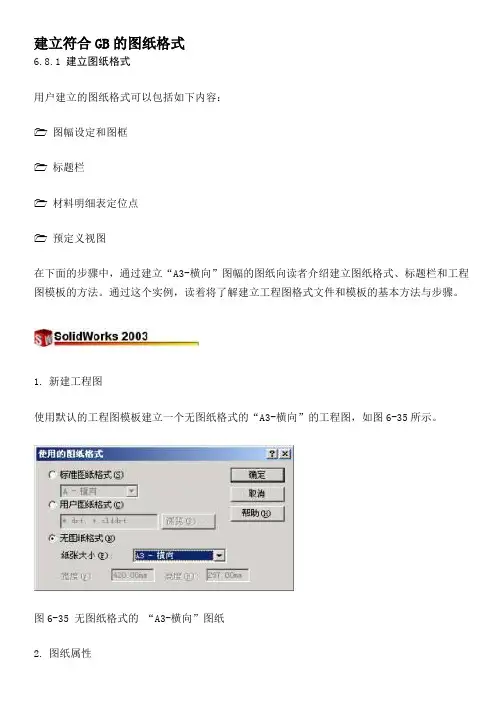

建立符合GB的图纸格式6.8.1 建立图纸格式用户建立的图纸格式可以包括如下内容：图幅设定和图框标题栏材料明细表定位点预定义视图在下面的步骤中，通过建立“A3-横向”图幅的图纸向读者介绍建立图纸格式、标题栏和工程图模板的方法。

通过这个实例，读着将了解建立工程图格式文件和模板的基本方法与步骤。

1.新建工程图使用默认的工程图模板建立一个无图纸格式的“A3-横向”的工程图，如图6-35所示。

图6-35 无图纸格式的“A3-横向”图纸2.图纸属性在图纸中右击鼠标并从快捷菜单中选择【属性】命令，查看一下图纸的属性设置是否正确，如图6-36所示。

图6-36 图纸属性3.编辑图纸格式在图纸中右击鼠标，从快捷菜单中选择【编辑图纸格式】命令，切换到编辑图纸格式状态下。

4.图纸边框如图6-37所示，绘制两个矩形分别代表图纸的纸边界线和图框线，在下面的步骤中将通过几何关系和尺寸确定两个矩形的大小和位置。

图6-37 绘制矩形5.左边界如图6-38所示，选择外侧矩形的左侧边，在PropertyManager的【参数】选项组中确定该直线起点的坐标点位置（X=0,Y=0）。

图6-38 左边界起点位置6.几何关系对外侧矩形的左边和下边建立“固定”几何关系，在标注尺寸时可以以这两个边定位。

7.标注尺寸如图6-39所示，标注两个矩形的尺寸。

图6-39 确定纸边和图框的大小8.设置线粗选择内侧代表图框的矩形，从“线型”工具栏中定义四条直线的线粗为“正常”或其他类型粗线，如图6-40所示。

图6-40 设置图框的线粗9.隐藏尺寸选择下拉菜单的【视图】|【显示/隐藏注解】命令，隐藏标注的图框尺寸，如图6-41所示。

图6-41 A3-横向图框10.对中符号利用几何关系、标注尺寸和隐藏尺寸，可以很容易地绘制对中符号，如图6-42所示。

图6-42 对中符号11.图幅分区如图6-43所示，绘制直线，并在图纸中添加注释（A、B、C…和1、2、3…）建立图框分区。

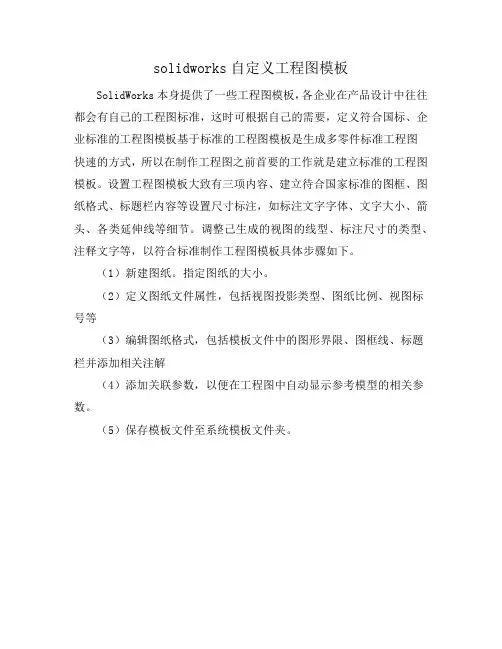

solidworks自定义工程图模板
SolidWorks本身提供了一些工程图模板，各企业在产品设计中往往都会有自己的工程图标准，这时可根据自己的需要，定义符合国标、企业标准的工程图模板基于标准的工程图模板是生成多零件标准工程图
快速的方式，所以在制作工程图之前首要的工作就是建立标准的工程图模板。

设置工程图模板大致有三项内容、建立待合国家标准的图框、图纸格式、标题栏内容等设置尺寸标注，如标注文字字体、文字大小、箭头、各类延伸线等细节。

调整己生成的视图的线型、标注尺寸的类型、注释文字等，以符合标准制作工程图模板具体步骤如下。

（1）新建图纸。

指定图纸的大小。

（2）定义图纸文件属性，包括视图投影类型、图纸比例、视图标号等
（3）编辑图纸格式，包括模板文件中的图形界限、图框线、标题栏并添加相关注解
（4）添加关联参数，以便在工程图中自动显示参考模型的相关参数。

（5）保存模板文件至系统模板文件夹。

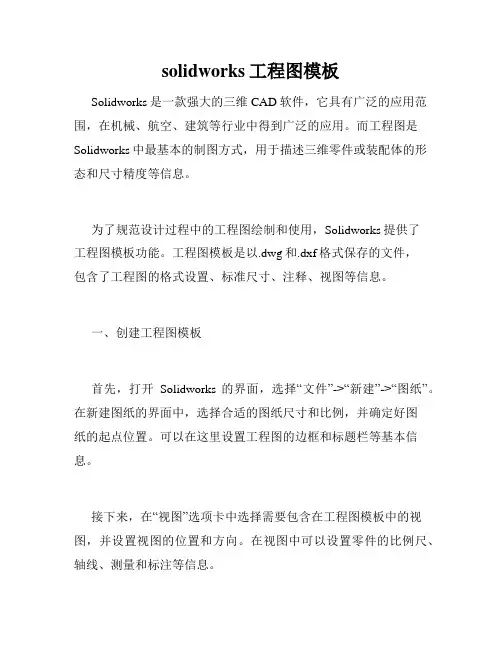

solidworks工程图模板Solidworks是一款强大的三维CAD软件，它具有广泛的应用范围，在机械、航空、建筑等行业中得到广泛的应用。

而工程图是Solidworks中最基本的制图方式，用于描述三维零件或装配体的形态和尺寸精度等信息。

为了规范设计过程中的工程图绘制和使用，Solidworks提供了工程图模板功能。

工程图模板是以.dwg和.dxf格式保存的文件，包含了工程图的格式设置、标准尺寸、注释、视图等信息。

一、创建工程图模板首先，打开Solidworks的界面，选择“文件”->“新建”->“图纸”。

在新建图纸的界面中，选择合适的图纸尺寸和比例，并确定好图纸的起点位置。

可以在这里设置工程图的边框和标题栏等基本信息。

接下来，在“视图”选项卡中选择需要包含在工程图模板中的视图，并设置视图的位置和方向。

在视图中可以设置零件的比例尺、轴线、测量和标注等信息。

在“注释”选项卡中，可以添加注释信息，如图例、设计者名称、日期等。

在“其它”选项卡中，可以设置文件的版本控制、审批流程和安全保密等信息。

保存模板时，选择“文件”->“保存为”->“模板文件”，即可将所创建的工程图模板保存下来，方便以后使用。

二、使用工程图模板当需要创建新的工程图时，可以直接使用之前创建好的工程图模板。

在“文件”->“新建”中选择“使用工程图模板”，然后选择所需要的模板即可。

然后，在空白的工程图中添加所需要的零件或装配，然后选择“视图”选项卡，在其中选择需要显示的视图，包括前视图、剖视图、细节视图等。

通过调整零件的位置和方向，可以生成符合要求的工程图。

在工程图中添加标注信息时，可以使用模板中预设的尺寸标准，或者根据需要添加不同的标注类型。

标注可以直接关联到零件的尺寸和几何属性，从而方便后续的制造和检验。

三、总结工程图模板是Solidworks中的重要功能，可以提高工程师的设计效率和精度。

通过合理的设置和使用模板，可以规范工程图的制作和使用，避免错误和重复工作。

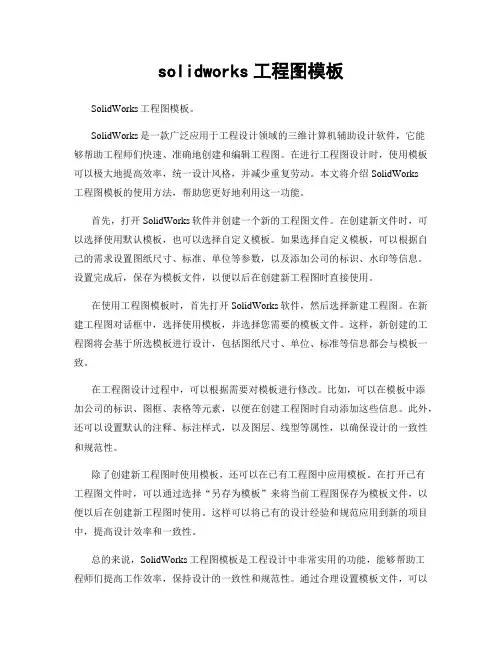

solidworks工程图模板SolidWorks工程图模板。

SolidWorks是一款广泛应用于工程设计领域的三维计算机辅助设计软件，它能够帮助工程师们快速、准确地创建和编辑工程图。

在进行工程图设计时，使用模板可以极大地提高效率，统一设计风格，并减少重复劳动。

本文将介绍SolidWorks工程图模板的使用方法，帮助您更好地利用这一功能。

首先，打开SolidWorks软件并创建一个新的工程图文件。

在创建新文件时，可以选择使用默认模板，也可以选择自定义模板。

如果选择自定义模板，可以根据自己的需求设置图纸尺寸、标准、单位等参数，以及添加公司的标识、水印等信息。

设置完成后，保存为模板文件，以便以后在创建新工程图时直接使用。

在使用工程图模板时，首先打开SolidWorks软件，然后选择新建工程图。

在新建工程图对话框中，选择使用模板，并选择您需要的模板文件。

这样，新创建的工程图将会基于所选模板进行设计，包括图纸尺寸、单位、标准等信息都会与模板一致。

在工程图设计过程中，可以根据需要对模板进行修改。

比如，可以在模板中添加公司的标识、图框、表格等元素，以便在创建工程图时自动添加这些信息。

此外，还可以设置默认的注释、标注样式，以及图层、线型等属性，以确保设计的一致性和规范性。

除了创建新工程图时使用模板，还可以在已有工程图中应用模板。

在打开已有工程图文件时，可以通过选择“另存为模板”来将当前工程图保存为模板文件，以便以后在创建新工程图时使用。

这样可以将已有的设计经验和规范应用到新的项目中，提高设计效率和一致性。

总的来说，SolidWorks工程图模板是工程设计中非常实用的功能，能够帮助工程师们提高工作效率，保持设计的一致性和规范性。

通过合理设置模板文件，可以在设计过程中自动应用公司的标识、图框、表格等信息，减少重复劳动。

同时，也可以将已有的工程图保存为模板，以便在以后的项目中复用，提高设计的一致性和规范性。

在使用工程图模板时，需要根据具体的项目需求和公司标准来设置模板文件，以确保符合实际设计要求。

solidworks工程图模板怎么制作SolidWorks作为一款流行的计算机辅助设计软件，广泛应用于三维建模、机械设计等领域。

对于想要提高工作效率的用户们来说，学会制作工程图模板是必不可少的。

但是，很多人并不知道如何操作呢？本文将介绍制作SolidWorks工程图模板的详细步骤。

1. 打开SolidWorks软件首先，我们需要打开SolidWorks软件，进入主界面。

2. 新建一个图纸在主界面上方的菜单栏中，找到“文件”一项，点击下拉选项中的“新建”按钮。

在弹出的窗口里，选中“图纸”，然后点击“确定”即可新建一个图纸。

3. 设计自己的图纸格式在新建的图纸中，可以自行设计符合自己要求的图纸格式。

比如，在“注释”区域可以添加公司的名称或者其他信息。

另外，在“框架”区域可以添加自己需要的视图元素。

4. 保存并设置为模板当自己制作好了符合要求的图纸格式之后，必须保存图纸。

在主界面上方的菜单栏中，选择“文件”一项，点击下拉选项中的“保存为”按钮，选择保存的路径和文件名，然后保存即可。

此时，你已经成功地制作了自己的SolidWorks工程图模板。

接下来，我们需要将其设置为模板。

在主菜单中，选择“选项”一项，然后选中“文件位置”选项卡，在其中找到“文件夹”栏的“文件夹”按钮。

选择该按钮后，进入了一个新的界面，我们需要找到“图纸模板”项，然后再点击“添加...”按钮。

在弹出的对话框中，找到之前保存的图纸文件，选中它，点击“打开”按钮，即可将其设置为SolidWorks工程图的模板。

设置完成后，我们可以在SolidWorks软件中新建图纸时，选择自己制作的工程图模板来创建符合自己的需求的图纸。

总结通过以上步骤，我们可以轻松地制作SolidWorks工程图模板。

制作好的工程图模板既可以提高我们的工作效率，也可以让我们的设计更加规范。

希望这篇文章能够对读者们在工程图制作中有所帮助。

Solidworks中创建工程图模板及材料明细表模板的方法现实生产中2D工程图纸用来直接指导生产，它是设计工作的最终体现。

SolidWorks系统自身提供的工程图模板或材料明细表若不满足具体企业的要求，可以建立二者的模板。

(1)工程图模板的建立按照企业自身的要求建立相应图幅的工程图模板文件，并且将图层建立在工程图模板文件中，这样可以使新建的工程图都包含建立的图层。

再将工程图模板复制在SolidWorks\ data\template\…的模板文件中。

(2)材料明细表模板的建立系统所预设的材料明细表范本存储在安装目录SolidWorks\lang\ Chinese_ simplified\…下，可依照需求自行设计新的模板。

步骤如下:1)打开Solidworks\lang\Chinese_ simplified\Bomtemp.xl文件。

2)进行如图4所示的设置(定义名称应与零件模型的自定义属性一致，以便在装配体工程图中自动插入明细表)。

图4 用户个性化设置☆将原Excel文件中的“项目号”改为“序号”，定义名称为“ItemNo”;☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”;☆将“零件号”改为“材料”，定义名称为“Material”;☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“TotalWeight”;☆将原Excel文件中的“说明”改为“备注”，定义名称为“Description”。

3)在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，… ，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。

4)选择“文件”→“另存为”，将文件命名为BOM表模板，保存在SolidWorks\lang\ chinese-simplified \…下的模板文件中。

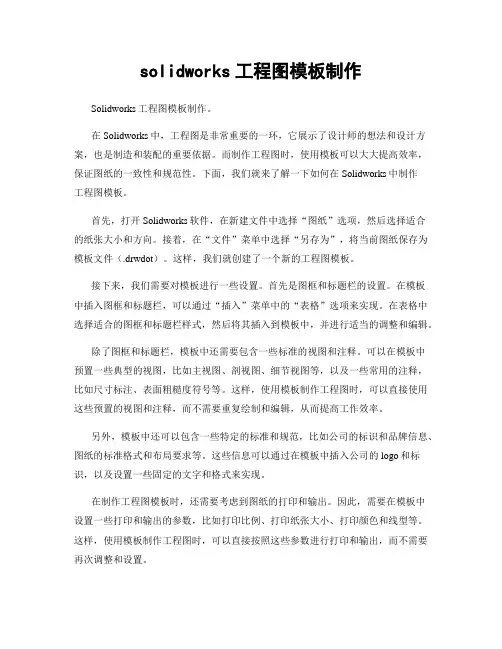

solidworks工程图模板制作Solidworks工程图模板制作。

在Solidworks中，工程图是非常重要的一环，它展示了设计师的想法和设计方案，也是制造和装配的重要依据。

而制作工程图时，使用模板可以大大提高效率，保证图纸的一致性和规范性。

下面，我们就来了解一下如何在Solidworks中制作工程图模板。

首先，打开Solidworks软件，在新建文件中选择“图纸”选项，然后选择适合的纸张大小和方向。

接着，在“文件”菜单中选择“另存为”，将当前图纸保存为模板文件（.drwdot）。

这样，我们就创建了一个新的工程图模板。

接下来，我们需要对模板进行一些设置。

首先是图框和标题栏的设置。

在模板中插入图框和标题栏，可以通过“插入”菜单中的“表格”选项来实现。

在表格中选择适合的图框和标题栏样式，然后将其插入到模板中，并进行适当的调整和编辑。

除了图框和标题栏，模板中还需要包含一些标准的视图和注释。

可以在模板中预置一些典型的视图，比如主视图、剖视图、细节视图等，以及一些常用的注释，比如尺寸标注、表面粗糙度符号等。

这样，使用模板制作工程图时，可以直接使用这些预置的视图和注释，而不需要重复绘制和编辑，从而提高工作效率。

另外，模板中还可以包含一些特定的标准和规范，比如公司的标识和品牌信息、图纸的标准格式和布局要求等。

这些信息可以通过在模板中插入公司的logo和标识，以及设置一些固定的文字和格式来实现。

在制作工程图模板时，还需要考虑到图纸的打印和输出。

因此，需要在模板中设置一些打印和输出的参数，比如打印比例、打印纸张大小、打印颜色和线型等。

这样，使用模板制作工程图时，可以直接按照这些参数进行打印和输出，而不需要再次调整和设置。

最后，制作好的工程图模板需要经过一定的测试和验证。

在实际使用中，需要检查模板中的各项内容和设置是否符合要求，比如图框和标题栏是否完整、视图和注释是否清晰、打印和输出是否准确等。

如果发现问题，需要及时对模板进行修正和调整，以保证其质量和可靠性。

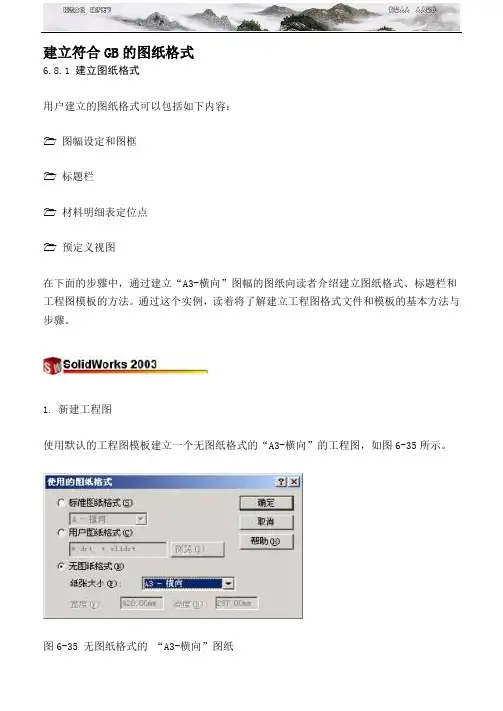

建立符合GB的图纸格式6.8.1 建立图纸格式用户建立的图纸格式可以包括如下内容：图幅设定和图框标题栏材料明细表定位点预定义视图在下面的步骤中，通过建立“A3-横向”图幅的图纸向读者介绍建立图纸格式、标题栏和工程图模板的方法。

通过这个实例，读着将了解建立工程图格式文件和模板的基本方法与步骤。

1.新建工程图使用默认的工程图模板建立一个无图纸格式的“A3-横向”的工程图，如图6-35所示。

图6-35 无图纸格式的“A3-横向”图纸2.图纸属性在图纸中右击鼠标并从快捷菜单中选择【属性】命令，查看一下图纸的属性设置是否正确，如图6-36所示。

图6-36 图纸属性3.编辑图纸格式在图纸中右击鼠标，从快捷菜单中选择【编辑图纸格式】命令，切换到编辑图纸格式状态下。

4.图纸边框如图6-37所示，绘制两个矩形分别代表图纸的纸边界线和图框线，在下面的步骤中将通过几何关系和尺寸确定两个矩形的大小和位置。

图6-37 绘制矩形5.左边界如图6-38所示，选择外侧矩形的左侧边，在PropertyManager的【参数】选项组中确定该直线起点的坐标点位置（X=0,Y=0）。

图6-38 左边界起点位置6.几何关系对外侧矩形的左边和下边建立“固定”几何关系，在标注尺寸时可以以这两个边定位。

7.标注尺寸如图6-39所示，标注两个矩形的尺寸。

图6-39 确定纸边和图框的大小8.设置线粗选择内侧代表图框的矩形，从“线型”工具栏中定义四条直线的线粗为“正常”或其他类型粗线，如图6-40所示。

图6-40 设置图框的线粗9.隐藏尺寸选择下拉菜单的【视图】|【显示/隐藏注解】命令，隐藏标注的图框尺寸，如图6-41所示。

图6-41 A3-横向图框10.对中符号利用几何关系、标注尺寸和隐藏尺寸，可以很容易地绘制对中符号，如图6-42所示。

图6-42 对中符号11.图幅分区如图6-43所示，绘制直线，并在图纸中添加注释（A、B、C…和1、2、3…）建立图框分区。

SolidWorks工程图模板制作步骤范例：A4横向工程图模板制作1.单击新建按钮2.选择一个软件自带的模板，然后打开3.单击X按钮4.点击鼠标右键，选择编辑图纸格式命令5.框选整个视图，然后右击，选择删除命令，删除整个图形6.右击，选择编辑图纸命令7.选择图纸1，右击，选择属性命令8.选择自定义图纸大小，宽度297，高度210，单击完成按钮9.右击，选择编辑图纸格式命令10.选择草图矩形框命令，画一个矩形，并如图标注尺寸11.单击矩形框左下角点，将参数值设为0和0，并单击固定按钮，最后单击完成按钮12.再次画一个矩形框作为图框线，并如图标注尺寸13.选中四条图框线，然后选择线宽命令，选择0.35mm14.单击草图矩形框命令，沿着图框线右下角点绘制一个矩形，然后如图标注尺寸15.按照国标绘制下图图框16.选择标注尺寸，然后右击，选择隐藏命令17.选中如图图框线，选择线宽命令，选中0.25mm18.单击注解注释命令，完成如下图19.选择公司名称，右击，选择捕捉到矩形中心命令，之后选中四个边框，使文本处于矩形框中心；同理完成其余注释20.选中图样名称注释，并删除，之后选择链接到属性命令21.选中“图形属性中所指定视图中模型”选项，并选择图纸名称，单击完成按钮22.用同样的方法，完成图样代号的设置，选择文件名称选项23.用同样的方法设置材料标记属性，选中Material，单击完成按钮24.用同样的方法设置重量属性，选中Weight，单击完成按钮25.设置比例属性，单击链接到属性命令后，需保持“当前文件”选项，然后选中图纸比例选项，单击完成按钮，完成比例属性设置26.选中“共张第张”中共和张中间空格，选择当前文件，选中图形总数选项27.选中“共张第张”中第和张中间空格，选择当前文件，选中当前图纸选项28.选中设计签名注释，删除并链接到属性之后，单击文件属性命令29.在键入新属性对话框中输入设计，单击确定按钮30.单击设计按钮，单击确定按钮31.选中年月日注释，删除并链接到属性之后，单击文件属性命令，之后输入“设计日期”，单击确定32.选中“设计日期”选项，单击确定按钮；之后用同样的方法完成审核、工艺、标准化、批准的签名和年月日设定33.右击，选中编辑图纸命令，退出编辑图纸状态34.选中选项命令35.选择文档属性中的出详图选项，单击如图几个复选框完成图36.单击单位按钮，修改圆圈中的选项修改后输入GB-A4-横向，单击保存按钮存类型为工程图模板，输入保存名称GB-A4-横向，单击保存按钮39.单击关闭按钮，完成工程图模板创建。

利用SolidWorks出工程图，由于软件本身没有自带符合国标的工程图模板，给我们出工程图带来了不少的麻烦，现在网上有很多关于创建国标工程图模板的资料，但大多数是不完整的，只是部分符合国标要求。

我经过自己一段时间的摸索，结合学习网上其他人的经验，今天用一整天的时间，把完整工程图模板创建的每一个步骤都操作了一遍，并一一截图整理。

大家根据我下面写的操作步骤，一步步完成，就能够创建出完整的工程图模板。

现在企业里用的工程图模板，格式上并不一定与国标完全一致，大家学会了如何创建国标工程图模板后，相信会很容易自己创建出符合自己企业的工程图模板的。

好了，废话不多说，现在我们开始。

1安装“长仿宋体”我会以附件的形式上传，或者大家联系我，以邮件等其它方式传递。

只要将文件复制到C:\Windows\Fonts目录下就可以了，它会自动安装。

2修改“零件.prtdot”文件首先，启动SW，然后单击“打开”，到下图所示界面。

注：要修改“文件夹选项”，使隐藏的文件也能够显示。

选中零件.prtdot至此完成零件.prtdot文件的修改，单击菜单栏的“保存”后退出即可。

3修改“装配体.asmdot”文件首先，单击菜单栏上的“打开”后，至下图界面至此完成装配体.asmdot文件的修改，单击菜单栏的“保存”后退出即可。

4修改“工程图.drwdot”文件首先，单击菜单栏上的“打开”后，至下图界面按照下图修改“注解”里的其它项按照下图将修改的绘图标准保存到外部，可以自己任意起个名字注：此步骤不做也可新建一工程图A3图纸在图纸任意空白处右击，选编辑图纸格式首先利用草绘工具画下图中的四条直线，然后选中“线一”并按左侧黑框中的数值进行修改修改“线二”选中四条直线，添加“固定”属性在图框右下角（编辑标题栏），按下图尺寸画出线一~线五，再按下图中步骤将线五进行线性阵列按下图尺寸画出线一~线八，然后利用“等距实体”命令，对相应的直线进行操作，画出剩余的直线选中所有尺寸线，右击选“隐藏”，将尺寸全部隐藏按下图步骤向标题栏中添加文字，此处只作实例，剩余的文字请大家自行加入在标题栏的右上角添加下列内容，之后将尺寸隐藏掉下面创建一张A4图纸利用草绘工具画出四条直线，并对线一属性进行修改切换到之前的A3图纸标题栏移到合适的位置同样的，也把A4的图纸格式保存起来，起名“国标-A4”下图设置ToolBox，以使标准件的国标号和名称自动写入材料明细表之中。

Solid Edge的四个模板文件：零件、装配、钣金和工程图。

在生成新文件时应采用相应的模板文件。

模板可以用户化，用户可根据需要定制自己的模板文件。

Solid Edge初始的模板文件不便于生成符合我国机械制图国家标准的工程图样。

本文将介绍适合于我国用户使用的工程图模板文件的定制方法和内容。

1．边框标题栏的绘制（1）启动Solid Edge进入工程图模块，选取下拉菜单“视图”中的背景页，可看到已存在四种背景页：A4-Sheet、A3-Sheet、A2-Sheet、A1-Sheet，分别设定了A4、A3、A2、A1四种图幅的幅面大小。

显然，我们应增加适合于A0幅面的背景页，方法为：选取下拉菜单“文件”中的“图页设定”选项后，在随之出现的对话框中的“大小”栏中选择A0幅面、在“名称”栏中键入背景页名称：A0-Sheet。

（2）点取绘图区域右下角的背景页名称如A3-Sheet，进入某一幅面的背景页环境，在该环境下绘制所选边框标题栏格式中的图线，并将其中的文字写入。

在制作完毕一种图幅的边框标题栏后，再进入其它图幅的背景页环境，利用粘贴板生成各图幅的边框标题栏。

2．投影角度及螺纹显示方式的设定Solid Edge支持第一角画法和第三角画法，有两种螺纹显示方式：ANSI和ISO。

设置方法为：点取下拉菜单“工具”中的“选项…”菜单选项后，出现“选项”对话框，选择“第一角”和“ISO”。

3．尺寸标注式样的设置 Solid Edge允许用户修改或建立自己的尺寸风格，以符合国家标准及用户习惯。

设置方法为：点取下拉菜单“格式”中的“风格…”菜单选项后，将弹出一个对话框，在其“风格”类型组框中选择“尺寸”，然后单击“新建”按钮，出现“新尺寸风格”对话框，以进行新尺寸式样的设置。

在该对话框中需设置各选项的如下内容： 1）“名称”选项：“名称”栏：键入“GB1”“基于”栏：选择“ANSI（毫米）”项 2）“单位”选项：“线性单位”栏：选择“毫米”项，其余取默认值。

solidworks工程图模板设置Solidworks工程图模板设置。

Solidworks是一款功能强大的三维设计软件，它不仅可以帮助工程师们进行三维建模，还可以生成精确的工程图。

在进行工程图设计时，合理的模板设置可以提高工作效率，保证图纸的一致性和规范性。

因此，本文将介绍如何在Solidworks中进行工程图模板的设置。

首先，打开Solidworks软件并新建一个零件文件。

在新建文件中，选择“工程图”选项，然后点击“确定”。

接下来，选择合适的纸张大小，一般常用的有A4、A3等。

在选择纸张大小后，可以设置图框和标题栏。

点击“插入”-“表格”-“注释表格”，在弹出的对话框中选择“图框”和“标题栏”，然后点击“确定”。

此时，图框和标题栏就会自动添加到工程图中。

然后，我们需要设置图框和标题栏的属性。

点击图框或标题栏，然后在属性管理器中进行设置。

可以设置图框的尺寸、边框样式、公司标识等信息，也可以设置标题栏的项目名称、图号、日期等信息。

在设置完图框和标题栏的属性后，可以将其保存为模板，以便在以后的工程图设计中直接调用。

另外，还可以设置工程图的标准。

在Solidworks中，可以通过“选项”-“文档属性”来设置标准。

在“文档属性”对话框中，选择“草图/绘图”选项卡，然后可以设置标准的尺寸、字体、箭头样式等。

通过设置标准，可以确保工程图的一致性和规范性。

除了上述设置外，还可以通过“图框编辑器”进行更加详细的设置。

在Solidworks中，可以通过“工具”-“图框编辑器”来打开图框编辑器。

在图框编辑器中，可以对图框进行详细的编辑，包括添加公司标识、修改边框样式、调整注释位置等。

通过图框编辑器的设置，可以使工程图更加规范和专业。

最后，需要注意的是，设置好工程图模板后，要及时保存。

可以将设置好的工程图模板保存到指定的文件夹中，以便在以后的工程图设计中进行调用。

同时，还可以将模板设置为默认模板，这样在新建工程图时就会自动调用该模板。

solidworks工程图模板怎么制作SolidWorks工程图模板的制作是一项非常重要的工作，它可以帮助工程师和设计师更加高效地完成工作。

下面我将为大家介绍如何制作SolidWorks工程图模板。

首先，我们需要打开SolidWorks软件，并选择“新建”命令。

在新建文档对话框中，我们选择“图纸”选项，并确定图纸的大小和方向。

接下来，我们可以选择适合的标准，比如ISO、ANSI等，并确定图纸的比例。

然后，我们需要设置图框和标题栏。

在绘图区域右键单击，选择“图框/标题块”命令。

在对话框中，我们可以选择合适的图框和标题栏样式，并填写相应的信息，比如公司名称、图纸名称、日期等。

这样可以使得每个工程图都具有统一的外观和格式。

接着，我们可以设置图纸的视图。

在绘图区域中，选择“视图”命令，然后可以选择需要的视图类型，比如正视图、俯视图、剖视图等。

我们可以通过拖动鼠标来确定视图的大小和位置，并可以添加标注和尺寸。

此外，我们还可以设置图纸的注释和说明。

在绘图区域中，选择“注释”命令，然后可以添加文字、箭头、符号等。

这些注释和说明可以帮助人们更好地理解工程图，提高沟通效率。

最后，我们需要保存图纸模板。

在菜单栏中选择“文件”-“另存为”，然后选择“图纸模板”类型，并填写模板的名称和描述。

这样，我们就可以在以后的工作中直接使用这个模板，而不需要重复设置。

总的来说，制作SolidWorks工程图模板并不复杂，但需要一定的技巧和经验。

通过合理设置图框、视图、注释和保存模板，可以大大提高工作效率，减少重复劳动，使工程图具有统一的风格和标准。

希望以上内容对大家有所帮助，谢谢阅读！。

竭诚为您提供优质文档/双击可除solidworks怎么创建工程图模板篇一：图解solidworks工程图模板制作图解solidworks工程图模板制作1.新建一系统自带工程图模板如下：2.关闭左侧模型视图。

3.右键图纸空白处/属性，做自己要求设置。

4.右键图纸空白处/编辑图纸格式5.对格式按自己要求修改后，需要插入自己公司的logo，点菜单栏上的插入/图片。

6.选中自己公司的logo7.点图片上的拖动快调整大小，调整位置和透明度等设置。

8.文件/另存为，命名之后文件格式选工程图模板。

再次新建工程图时，就会出现自制的模板，选中即可使用。

篇二：solidworks工程图模板设置模板是solidworks中三种必要的文件模板。

其中，工程图模板关系到最终设计图样的出图，尤为重要。

工程图文件的模板，包含了工程图的绘图标准、尺寸单位、投影类型和尺寸标注的箭头类型以及文字标注的字体等多方面的设置选项。

因而，根据国家标准建立符合要求的工程图文件模板，不仅可以使建立的工程图符合国家标准，而且在操作过程中能够大大提高工作效率。

下面笔者根据自己的绘图习惯，并参考国家标准，以solidworks20xx软件为例，详细介绍定制不包含图样格式工程图模板的步骤。

一、建立工程图文件在工具栏中，单击“新建”按钮，或者选择下拉菜单“文件”→“新建”;在新建solidworks的文件对话框中，选中“工程图”，单击“确定”按钮。

打开“图纸格式/大小”对话框，由于是建立无图样格式文件，所以单击“取消”按钮。

此时，建立了一张不包含图样格式的空白工程图。

二、文件属性设置1.设置绘图标准和绘图单位用鼠标右键单击工程文件Featuremanager设计树中的文件名称图标，从快捷菜单中选择“文件属性”命令，如图1所示。

在“文件属性”选项卡的“出详图”中，选取“尺寸标注标准”为“gb”，“引头零值”为“移除”，“尾随零值”为“移除”。

选中“固定焊接符号大小”复选框，选中“切换剖面显示”复选框。

SolidWorks新建工程图模板方法：
1首先新建工程图文件（以A3模板为例）点击新建→点击模板→点击gb-a3。

具体操作如下图：
2根据自己的设计需要编辑想要A3模板鼠标右击→编辑图纸格式→进行编辑。

具体操作如下图：
3模板编辑好后另存为drwdot文件点击另存为→点击保存类型→点击工程图→点击保存。

具体操作如下图：
4存好后打开SolidWorks的设置选项找到文件位置进行添加，添加刚才另存drwdot文件的文件夹
点击选项→点击文件位置→点击添加→点击刚才另存drwdot文件的文件夹。

具体操作如下图：
5添加成功后的界面
打开SolidWorks→新建→可看见自己刚才添加的文件夹及模板。

具体操作如下图：
这是我今天工作时遇到的小问题，通过查阅相关资料，问题得到解决，并进行总结，在这里分享给大家，希望我的今日分享可以对大家有所帮助，以后我也会经常发布我的工作小总结，希望大家相互交流，共同努力。

如果您觉得我的小分享对您有所帮助，那请您给我一个小小的点赞吧，谢谢您的观看哦！。
