基于SolidWorks2007的工程图模板定制

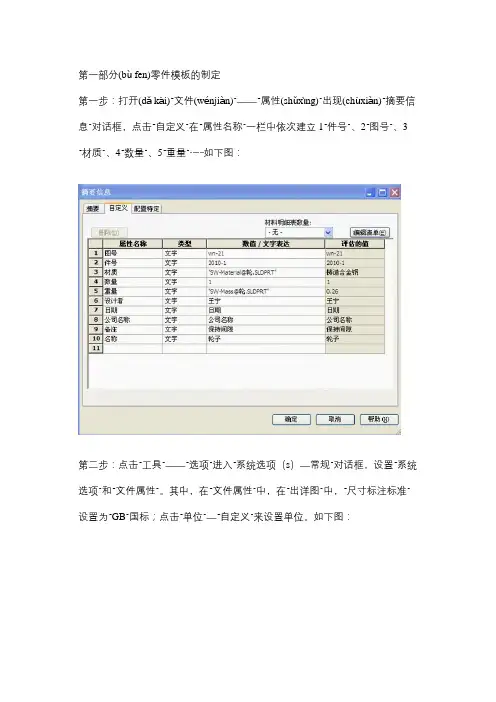

第一部分(bù fen)零件模板的制定第一步：打开(dǎ kāi)“文件(wénjiàn)”——“属性(shǔxìng)”出现(chūxiàn)“摘要信息”对话框，点击“自定义”在“属性名称”一栏中依次建立1“件号”、2“图号”、3“材质”、4“数量”、5“重量”……如下图：第二步：点击“工具”——“选项”进入“系统选项—常规”对话框，设置“系统选项”和“文件属性”。

其中，在“文件属性”中，在“出详图”中，“尺寸标注标准”设置为“GB”国标；点击“单位”—“自定义”来设置单位。

如下图：点击(diǎn jī)“保存”在“保存类型”中选择“part templates (*.prtdot)”；“文件名”为“*.prtdot”形式(xíngshì)。

第二部分装配图模板的制定第一步、第二步的设置和零件模板的第一步、第二步设置一样。

在保存时不同：第三部分工程图模板的制定新建一个工程图，选择“图纸格式/大小”,选择“标准图纸大小”中你想要的图纸大小。

第一步：打开“工具——选项”设置的参数，其中“文件属性”中“单位”需要重新设置。

第二步：打开“文件——属性”出现如下如对话框，并设置如下：第三步、在空白图纸上点击“鼠标右键”选择“图纸”中的“编辑图纸格式”，其中标题栏就可以进行编辑，删去原来的标题栏，制定(zhìdìng)出你想要的标题栏，如下图：第四步、设置“名称”“图号”“件号”等项。

点击“插入——注解——注释”，如下图：点击(diǎn jī)“注释”中“链接(liàn jiē)到属性”，出现(chūxiàn)“链接(liàn jiē)到属性”对话框，选中“图纸属性中所指定视图中模型”，并在“文件属性”中选择你所设置的项目，如：选择“名称”设置结果“”比选择“中间对称”。

solidworks工程图模板制作SolidWorks是一款非常流行的三维设计软件，用于创建CAD （计算机辅助设计）图纸。

在实际的工作中，我们常常需要使用到大量的工程图纸，因此制作合适的模板可以极大地提高我们的工作效率。

本文将详细介绍如何在SolidWorks中制作工程图模板。

第一步，打开SolidWorks软件并创建新文件。

选择“English”（或其他你熟悉的语言）作为语言，然后选择“Part”。

第二步，将零件设置为标准图纸尺寸。

在菜单栏中选择“Properties”的选项，打开“Custom”属性页，然后在“Unit Systems”下拉框中选择合适的测量单位，比如“inch”，再在“Drafting Standard”下拉框中选择符合你所在国家或地区标准的标准。

第三步，设置注释框。

在菜单栏中选择“Annotations”的选项，然后依次添加图纸名、日付、尺寸等注释框，并将它们设置为合适的尺寸和位置。

最后通过“File”菜单下的“Save As”选项将模板文件保存到你的计算机中，并选择文件名为“sheet.slddot”。

第四步，启用模板。

在SolidWorks软件中选择“Options”的选项，然后在“System Options”中选择“File Locations”。

接着在“Document Templates”框中点击“Add”按钮，然后选择刚刚保存的模板文件“sheet.slddot”，并将文件夹路径添加到列表中。

最后点击“OK”按钮，从而使刚刚的模板文件能够启用。

至此，SolidWorks工程图模板制作完成。

在实际的工作中，我们可以利用这个模板文件快速生成符合标准的图纸。

当然，如果你需要添加更多的注释框或者自定义其他颜色或格式，也可以通过菜单栏中的相应选项进行修改。

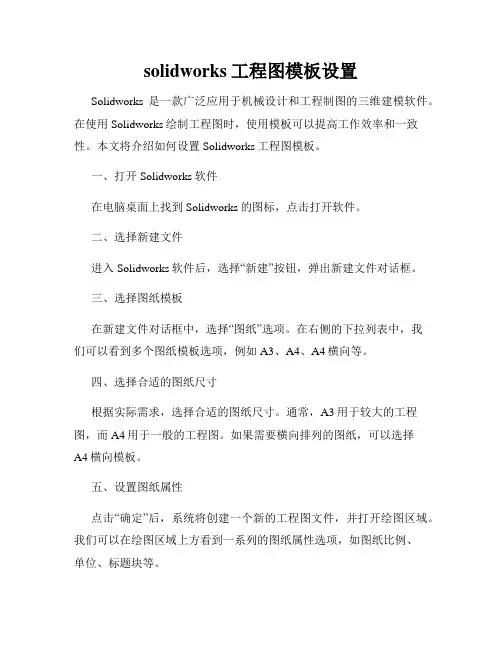

solidworks工程图模板设置Solidworks是一款广泛应用于机械设计和工程制图的三维建模软件。

在使用Solidworks绘制工程图时，使用模板可以提高工作效率和一致性。

本文将介绍如何设置Solidworks工程图模板。

一、打开Solidworks软件在电脑桌面上找到Solidworks的图标，点击打开软件。

二、选择新建文件进入Solidworks软件后，选择“新建”按钮，弹出新建文件对话框。

三、选择图纸模板在新建文件对话框中，选择“图纸”选项。

在右侧的下拉列表中，我们可以看到多个图纸模板选项，例如A3、A4、A4横向等。

四、选择合适的图纸尺寸根据实际需求，选择合适的图纸尺寸。

通常，A3用于较大的工程图，而A4用于一般的工程图。

如果需要横向排列的图纸，可以选择A4横向模板。

五、设置图纸属性点击“确定”后，系统将创建一个新的工程图文件，并打开绘图区域。

我们可以在绘图区域上方看到一系列的图纸属性选项，如图纸比例、单位、标题块等。

六、设置图纸比例在图纸属性中，我们可以设置图纸的显示比例。

通过点击比例下拉列表，选择适当的比例来确保图纸在实际打印或显示时的尺寸和比例正确。

七、设置单位在图纸属性中，可以选择适当的单位来进行工程图的绘制。

常用的单位有毫米、英寸、米等。

根据实际情况选择合适的单位。

八、添加标题块在工程图中，标题块用于标识绘图的相关信息，如公司名称、绘图日期、图纸编号等。

点击图纸属性中的“标题块”选项，系统将弹出标题块编辑界面。

九、编辑标题块在标题块编辑界面中，我们可以添加和编辑标题块的内容。

点击标题块模板中的文本框，可以直接编辑文本，并可以自定义文本的字体、大小和对齐方式。

十、保存图纸模板完成以上设置后，我们可以将该工程图另存为一个模板，以便将来使用。

点击“文件”菜单，选择“另存为”选项，保存到指定的文件夹中。

下次需要使用该模板时，只需选择“打开”并选择该模板文件即可。

总结：本文介绍了如何在Solidworks中设置工程图模板。

s o l i d w o r k s工程图模板或材料明细表的制定-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII工程图模板或材料明细表的制定现实生产中2D工程图纸用来直接指导生产，它是设计工作的最终体现。

SolidWorks系统自身提供的工程图模板或材料明细表若不满足具体企业的要求，可以建立二者的模板。

（1）工程图模板的建立按照企业自身的要求建立相应图幅的工程图模板文件，并且将图层建立在工程图模板文件中，这样可以使新建的工程图都包含建立的图层。

再将工程图模板复制在SolidWorks\ data\template\…的模板文件中。

（2）材料明细表模板的建立系统所预设的材料明细表范本存储在安装目录SolidWorks\lang\ Chinese_ simplified\…下，可依照需求自行设计新的模板。

步骤如下:1）打开Solidworks\lang\Chinese_ simplified\文件。

2）进行如图4所示的设置(定义名称应与零件模型的自定义属性一致，以便在装配体工程图中自动插入明细表)。

图4 用户个性化设置☆将原Excel文件中的“项目号”改为“序号”，定义名称为“ItemNo”；☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”；☆将“零件号”改为“材料”，定义名称为“Material”；☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“TotalWeight”；☆将原Excel文件中的“说明”改为“备注”，定义名称为“Description”。

3）在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，… ，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。

4）选择“文件”→“另存为”，将文件命名为BOM表模板，保存在SolidWorks\lang\ chinese-simplified \…下的模板文件中。

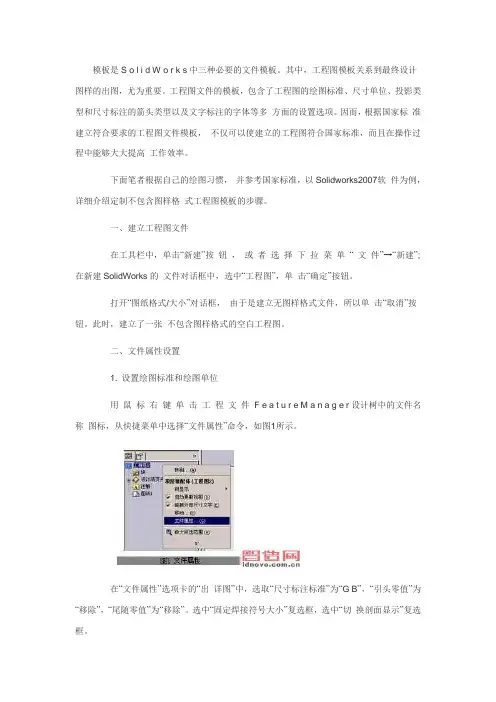

模板是S o l i d W o r k s中三种必要的文件模板。

其中，工程图模板关系到最终设计图样的出图，尤为重要。

工程图文件的模板，包含了工程图的绘图标准、尺寸单位、投影类型和尺寸标注的箭头类型以及文字标注的字体等多方面的设置选项。

因而，根据国家标准建立符合要求的工程图文件模板，不仅可以使建立的工程图符合国家标准，而且在操作过程中能够大大提高工作效率。

下面笔者根据自己的绘图习惯，并参考国家标准，以Solidworks2007软件为例，详细介绍定制不包含图样格式工程图模板的步骤。

一、建立工程图文件在工具栏中，单击“新建”按钮，或者选择下拉菜单“文件”→“新建”;在新建SolidWorks的文件对话框中，选中“工程图”，单击“确定”按钮。

打开“图纸格式/大小”对话框，由于是建立无图样格式文件，所以单击“取消”按钮。

此时，建立了一张不包含图样格式的空白工程图。

二、文件属性设置1. 设置绘图标准和绘图单位用鼠标右键单击工程文件F e a t u r e M a n a g e r设计树中的文件名称图标，从快捷菜单中选择“文件属性”命令，如图1所示。

在“文件属性”选项卡的“出详图”中，选取“尺寸标注标准”为“G B”，“引头零值”为“移除”，“尾随零值”为“移除”。

选中“固定焊接符号大小”复选框，选中“切换剖面显示”复选框。

在“文件属性”选项卡的“单位”中，选取“单位系统”为自定义，将“质量/ 剖面属性单位”中的“质量”选择为千克，“小数位数”设置为5。

2. 设置视图选项(1)视图符号在“出详图”中，单击“视图标号”分支。

按如图2所示，分别设置局部视图、辅助视图和剖视图的视图标号显示方案。

(2)视图文字在“出详图”中，单击“注解文字”分支，依次设置“局部视图”、“局部视图符号”、“剖面视图”、“剖面视图符号”和“视图箭头”文字的字体属性：字体，仿宋-GB2312;字体样式，常规;高度，5mm;间距，0.7。

solidworks自定义工程图模板
SolidWorks本身提供了一些工程图模板，各企业在产品设计中往往都会有自己的工程图标准，这时可根据自己的需要，定义符合国标、企业标准的工程图模板基于标准的工程图模板是生成多零件标准工程图
快速的方式，所以在制作工程图之前首要的工作就是建立标准的工程图模板。

设置工程图模板大致有三项内容、建立待合国家标准的图框、图纸格式、标题栏内容等设置尺寸标注，如标注文字字体、文字大小、箭头、各类延伸线等细节。

调整己生成的视图的线型、标注尺寸的类型、注释文字等，以符合标准制作工程图模板具体步骤如下。

（1）新建图纸。

指定图纸的大小。

（2）定义图纸文件属性，包括视图投影类型、图纸比例、视图标号等
（3）编辑图纸格式，包括模板文件中的图形界限、图框线、标题栏并添加相关注解
（4）添加关联参数，以便在工程图中自动显示参考模型的相关参数。

（5）保存模板文件至系统模板文件夹。

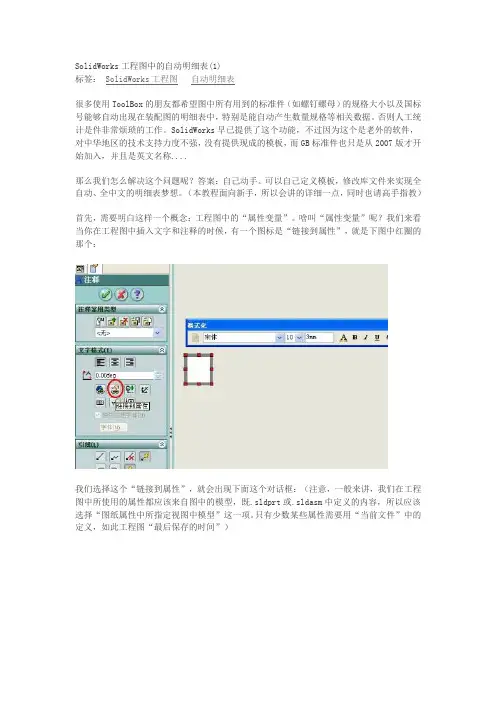

SolidWorks工程图中的自动明细表(1)标签：SolidWorks工程图自动明细表很多使用ToolBox的朋友都希望图中所有用到的标准件（如螺钉螺母）的规格大小以及国标号能够自动出现在装配图的明细表中，特别是能自动产生数量规格等相关数据。

否则人工统计是件非常烦琐的工作。

SolidWorks早已提供了这个功能，不过因为这个是老外的软件，对中华地区的技术支持力度不强，没有提供现成的模板，而GB标准件也只是从2007版才开始加入，并且是英文名称....那么我们怎么解决这个问题呢？答案：自己动手。

可以自己定义模板，修改库文件来实现全自动、全中文的明细表梦想。

（本教程面向新手，所以会讲的详细一点，同时也请高手指教）首先，需要明白这样一个概念：工程图中的“属性变量”。

啥叫“属性变量”呢？我们来看当你在工程图中插入文字和注释的时候，有一个图标是“链接到属性”，就是下图中红圈的那个：我们选择这个“链接到属性”，就会出现下面这个对话框：（注意，一般来讲，我们在工程图中所使用的属性都应该来自图中的模型，既.sldprt或.sldasm中定义的内容，所以应该选择“图纸属性中所指定视图中模型”这一项。

只有少数某些属性需要用“当前文件”中的定义，如此工程图“最后保存的时间”）点开它，选择“材料”：这样就插入了一个“属性变量”的文本，如下图：而这个变量是跟随工程图中所引入的模型的属性变化的。

现在我们来建立一个3D模型，选定他的材料为黄铜：然后将这个模型插入到工程图中：看吧，那个“属性变量”的文本就变成了“黄铜”。

看到这里，可能有朋友会马上尝试，可是，怎么没有那个“材料”的属性呢？这个前面说过，没有现成的模板给你，需要自己定义零件和装配体的模板。

下一篇继续讲解。

SolidWorks工程图中的自动明细表(2)标签：SolidWorks工程图技巧自动明细表啥叫“属性变量”呢？acad中有没有？答复zm184: 这一篇里举例来讲“属性变量”是什么，如何来使用。

solidworks工程图模板怎么制作SolidWorks作为一款流行的计算机辅助设计软件，广泛应用于三维建模、机械设计等领域。

对于想要提高工作效率的用户们来说，学会制作工程图模板是必不可少的。

但是，很多人并不知道如何操作呢？本文将介绍制作SolidWorks工程图模板的详细步骤。

1. 打开SolidWorks软件首先，我们需要打开SolidWorks软件，进入主界面。

2. 新建一个图纸在主界面上方的菜单栏中，找到“文件”一项，点击下拉选项中的“新建”按钮。

在弹出的窗口里，选中“图纸”，然后点击“确定”即可新建一个图纸。

3. 设计自己的图纸格式在新建的图纸中，可以自行设计符合自己要求的图纸格式。

比如，在“注释”区域可以添加公司的名称或者其他信息。

另外，在“框架”区域可以添加自己需要的视图元素。

4. 保存并设置为模板当自己制作好了符合要求的图纸格式之后，必须保存图纸。

在主界面上方的菜单栏中，选择“文件”一项，点击下拉选项中的“保存为”按钮，选择保存的路径和文件名，然后保存即可。

此时，你已经成功地制作了自己的SolidWorks工程图模板。

接下来，我们需要将其设置为模板。

在主菜单中，选择“选项”一项，然后选中“文件位置”选项卡，在其中找到“文件夹”栏的“文件夹”按钮。

选择该按钮后，进入了一个新的界面，我们需要找到“图纸模板”项，然后再点击“添加...”按钮。

在弹出的对话框中，找到之前保存的图纸文件，选中它，点击“打开”按钮，即可将其设置为SolidWorks工程图的模板。

设置完成后，我们可以在SolidWorks软件中新建图纸时，选择自己制作的工程图模板来创建符合自己的需求的图纸。

总结通过以上步骤，我们可以轻松地制作SolidWorks工程图模板。

制作好的工程图模板既可以提高我们的工作效率，也可以让我们的设计更加规范。

希望这篇文章能够对读者们在工程图制作中有所帮助。

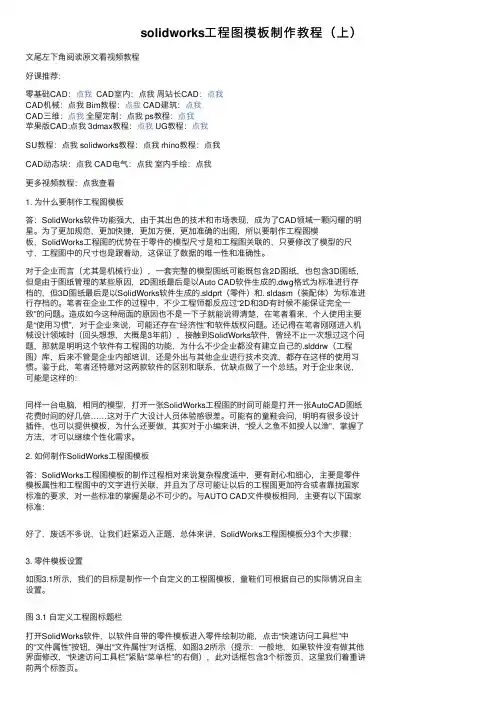

solidworks⼯程图模板制作教程（上）⽂尾左下⾓阅读原⽂看视频教程好课推荐：零基础CAD：点我 CAD室内：点我周站长CAD：点我CAD机械：点我 Bim教程：点我 CAD建筑：点我CAD三维：点我全屋定制：点我 ps教程：点我苹果版CAD:点我 3dmax教程：点我 UG教程：点我SU教程：点我 solidworks教程：点我 rhino教程：点我CAD动态块：点我 CAD电⽓：点我室内⼿绘：点我更多视频教程：点我查看1. 为什么要制作⼯程图模板答：SolidWorks软件功能强⼤，由于其出⾊的技术和市场表现，成为了CAD领域⼀颗闪耀的明星。

为了更加规范，更加快捷，更加⽅便，更加准确的出图，所以要制作⼯程图模板，SolidWorks⼯程图的优势在于零件的模型尺⼨是和⼯程图关联的，只要修改了模型的尺⼨，⼯程图中的尺⼨也是跟着动，这保证了数据的唯⼀性和准确性。

对于企业⽽⾔（尤其是机械⾏业），⼀套完整的模型图纸可能既包含2D图纸，也包含3D图纸，但是由于图纸管理的某些原因，2D图纸最后是以Auto CAD软件⽣成的.dwg格式为标准进⾏存档的，但3D图纸最后是以SolidWorks软件⽣成的.sldprt（零件）和. sldasm（装配体）为标准进⾏存档的。

笔者在企业⼯作的过程中，不少⼯程师都反应过“2D和3D有时候不能保证完全⼀致”的问题。

造成如今这种局⾯的原因也不是⼀下⼦就能说得清楚，在笔者看来，个⼈使⽤主要是“使⽤习惯”，对于企业来说，可能还存在“经济性”和软件版权问题。

还记得在笔者刚刚进⼊机械设计领域时（回头想想，⼤概是3年前），接触到SolidWorks软件，曾经不⽌⼀次想过这个问题，那就是明明这个软件有⼯程图的功能，为什么不少企业都没有建⽴⾃⼰的.slddrw（⼯程图）库，后来不管是企业内部培训，还是外出与其他企业进⾏技术交流，都存在这样的使⽤习惯。

鉴于此，笔者还特意对这两款软件的区别和联系，优缺点做了⼀个总结。

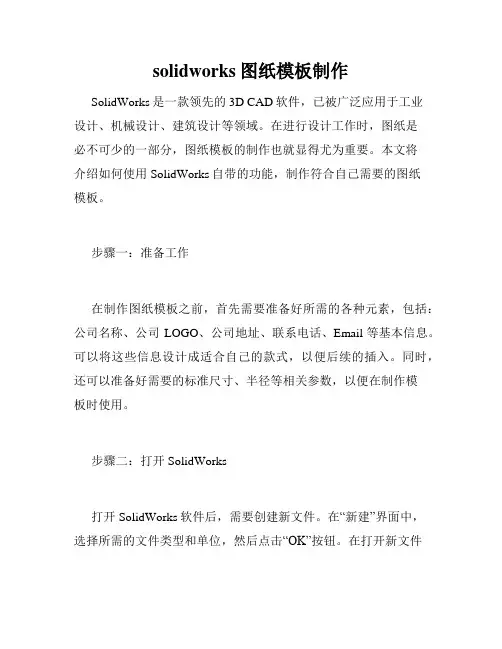

solidworks图纸模板制作SolidWorks是一款领先的3D CAD软件，已被广泛应用于工业设计、机械设计、建筑设计等领域。

在进行设计工作时，图纸是必不可少的一部分，图纸模板的制作也就显得尤为重要。

本文将介绍如何使用SolidWorks自带的功能，制作符合自己需要的图纸模板。

步骤一：准备工作在制作图纸模板之前，首先需要准备好所需的各种元素，包括：公司名称、公司LOGO、公司地址、联系电话、Email等基本信息。

可以将这些信息设计成适合自己的款式，以便后续的插入。

同时，还可以准备好需要的标准尺寸、半径等相关参数，以便在制作模板时使用。

步骤二：打开SolidWorks打开SolidWorks软件后，需要创建新文件。

在“新建”界面中，选择所需的文件类型和单位，然后点击“OK”按钮。

在打开新文件后，需要在右侧的“特征管理器”栏中选择“图纸”功能，然后在画面中央的主界面上绘制出想要制作的图纸。

步骤三：插入公司信息和图纸标准在主界面上绘制好图纸后，可以在“注释”工具栏中选择所需的注释类型，如公司名称、地址、电话、Email等基本信息。

在插入公司LOGO时，可以选择“插入图片”功能，在弹出的对话框中选择本地图片文件，然后将其放置在需要的位置。

在插入标准参数时，可以选择“插入尺寸”或“插入半径”等功能，在弹出的对话框中选择所需的参数，将其放置在需要的位置。

步骤四：保存图纸模板完成图纸模板的制作后，需要保存为模板文件。

在“文件”菜单中选择“另存为”功能，然后选择“图纸模板”类型，保存到本地目录中即可。

下次打开SolidWorks时，可以直接选择所制作的图纸模板进行使用。

结论制作SolidWorks图纸模板只需简单几步，即可根据自己的需要进行设计和排版，大大提高了制作图纸的效率和质量。

在工作中，合理使用和制作图纸模板，不仅能够提高工作效率，还能使设计制作更符合标准和规范。

solidworks工程图模板设置SolidWorks是一款广泛应用于机械设计领域的软件，由于其方便的操作及丰富的功能，深受广大工程师的喜爱。

在使用SolidWorks软件时，我们不可避免地需要进行工程图的绘制，而工程图的绘制离不开模板的使用。

本文将会为大家详细介绍SolidWorks工程图模板的设置方法。

第一步：打开SolidWorks软件并创建新文件首先，我们需要打开SolidWorks软件并创建新文件。

当新文件界面弹出时，我们需要选择绘制类型。

在本文中，我们以绘制零件图为例。

在新文件界面中选择“Part”并确定。

第二步：设置工程图标准在创建新文件之后，我们需要对工程图标准进行设置。

在SolidWorks中，我们能够选择使用不同的工程图标准，例如ANSI 或ISO等。

为了实现以下的演示，我们以ISO标准为例。

选择“Tools”菜单栏并进入“Options”选项。

在弹出的选项界面中选择“Document Properties”选项并点击右侧的“Standards”选项卡。

在“Standards”选项卡中选择“ISO”工程图标准。

第三步：设置图纸尺寸当工程图标准设置完成后，我们需要对图纸尺寸进行设置。

在本文中，我们以A4图纸为例。

选择“File”菜单栏中的“Page Setup Manager”选项。

在弹出的选项界面中点击“New”按钮创建新的图纸。

在新的图纸界面中，选择“Size”选项卡并在下拉菜单中选择A4图纸。

接着，选择“Orientation”选项卡并选择图纸的方向为“Portrait”。

第四步：设置图纸边距在图纸尺寸设置完成后，我们需要对图纸边距进行设置。

在“Page Setup Manager”界面中，选择“Margins”选项卡，并按下图所示的数值进行设置。

第五步：设置标题块在工程图的绘制中，我们需要在图纸的右上方添加标题块，以便于标记相关的信息。

在SolidWorks中，我们可以使用文本框工具来创建标题块。

solidworks工程图模板设置Solidworks工程图模板设置。

Solidworks是一款功能强大的三维设计软件，它不仅可以帮助工程师们进行三维建模，还可以生成精确的工程图。

在进行工程图设计时，合理的模板设置可以提高工作效率，保证图纸的一致性和规范性。

因此，本文将介绍如何在Solidworks中进行工程图模板的设置。

首先，打开Solidworks软件并新建一个零件文件。

在新建文件中，选择“工程图”选项，然后点击“确定”。

接下来，选择合适的纸张大小，一般常用的有A4、A3等。

在选择纸张大小后，可以设置图框和标题栏。

点击“插入”-“表格”-“注释表格”，在弹出的对话框中选择“图框”和“标题栏”，然后点击“确定”。

此时，图框和标题栏就会自动添加到工程图中。

然后，我们需要设置图框和标题栏的属性。

点击图框或标题栏，然后在属性管理器中进行设置。

可以设置图框的尺寸、边框样式、公司标识等信息，也可以设置标题栏的项目名称、图号、日期等信息。

在设置完图框和标题栏的属性后，可以将其保存为模板，以便在以后的工程图设计中直接调用。

另外，还可以设置工程图的标准。

在Solidworks中，可以通过“选项”-“文档属性”来设置标准。

在“文档属性”对话框中，选择“草图/绘图”选项卡，然后可以设置标准的尺寸、字体、箭头样式等。

通过设置标准，可以确保工程图的一致性和规范性。

除了上述设置外，还可以通过“图框编辑器”进行更加详细的设置。

在Solidworks中，可以通过“工具”-“图框编辑器”来打开图框编辑器。

在图框编辑器中，可以对图框进行详细的编辑，包括添加公司标识、修改边框样式、调整注释位置等。

通过图框编辑器的设置，可以使工程图更加规范和专业。

最后，需要注意的是，设置好工程图模板后，要及时保存。

可以将设置好的工程图模板保存到指定的文件夹中，以便在以后的工程图设计中进行调用。

同时，还可以将模板设置为默认模板，这样在新建工程图时就会自动调用该模板。

制作符合自己要求的Soldworks工程图模板随着Solidworks版本的不断更新，软件自带的工程图模板也逐渐的丰富，而且也更多的考虑了中华区用户的习惯，其中内置了GB版的工程图模板。

这些对于一些普通个体用户来说也许已经够用了，但是对于企业来说还有很多修改的地方，比如说，字体、标题栏、一些标注样式等等细节性的东西。

下面就制作工程图模板这块和大家一起分享一下自己的一些点滴。

首先要弄清楚两个概念：1、工程图模板，2、图纸格式
工程图模板：就是图纸加上绘图的标准，比如说：标注样式、注释样式、字体线型及图表等等，都可以在选项-文档属性里面设定。

图纸格式：可以理解为图纸的图框及里面的一些属性链接等。

具体步骤如下：
新建GB/a3幅面的工程图：
插入模型视图：
右键选择编辑工程图格式：
然后就可以根据自己的需要绘制图框、表格等，与此同时也可以将文档属性设置完成。

要想使自己的工程图能自动填写标题栏就需要给标题栏的文字添加属性链接，这一步很关键。

一般情况下选“图纸属性中所指定视图模型”，注意调整文字的位置。

此时工作进行的差不多了，然后退出“编辑图纸格式”将文件另存为.drwdot格式，取个名字就ok了。

下一次在建立工程图的时候可以选用你自己建立的工程图模板了。

solidworks工程图模板怎么制作SolidWorks工程图模板的制作是一项非常重要的工作，它可以帮助工程师和设计师更加高效地完成工作。

下面我将为大家介绍如何制作SolidWorks工程图模板。

首先，我们需要打开SolidWorks软件，并选择“新建”命令。

在新建文档对话框中，我们选择“图纸”选项，并确定图纸的大小和方向。

接下来，我们可以选择适合的标准，比如ISO、ANSI等，并确定图纸的比例。

然后，我们需要设置图框和标题栏。

在绘图区域右键单击，选择“图框/标题块”命令。

在对话框中，我们可以选择合适的图框和标题栏样式，并填写相应的信息，比如公司名称、图纸名称、日期等。

这样可以使得每个工程图都具有统一的外观和格式。

接着，我们可以设置图纸的视图。

在绘图区域中，选择“视图”命令，然后可以选择需要的视图类型，比如正视图、俯视图、剖视图等。

我们可以通过拖动鼠标来确定视图的大小和位置，并可以添加标注和尺寸。

此外，我们还可以设置图纸的注释和说明。

在绘图区域中，选择“注释”命令，然后可以添加文字、箭头、符号等。

这些注释和说明可以帮助人们更好地理解工程图，提高沟通效率。

最后，我们需要保存图纸模板。

在菜单栏中选择“文件”-“另存为”，然后选择“图纸模板”类型，并填写模板的名称和描述。

这样，我们就可以在以后的工作中直接使用这个模板，而不需要重复设置。

总的来说，制作SolidWorks工程图模板并不复杂，但需要一定的技巧和经验。

通过合理设置图框、视图、注释和保存模板，可以大大提高工作效率，减少重复劳动，使工程图具有统一的风格和标准。

希望以上内容对大家有所帮助，谢谢阅读！。

sw模板制作SW模板制作模板是一组系列文件(零件图模板、工程图模板、装配图模板)，当用新建一零件、装配体、或工程图时，SW将根据模板设置的系统属性和文件属性来建立零件、装配体、或工程图。

修改模板也可使SW设置个性化，和保持与GB相符等。

零件模板的扩展名为：*.prtdot、装配模板的扩展名为：*.asmdot、工程图模板：*.drwdot。

在SW中，模板的默认保存位置为：c rogram FilesSolidWorksdata emplates。

(默认安装路径c rogram FilesSolidWorks)。

SW程序的默认模板在此目录中分别为：零件.prtdot、装配体.asmdot、工程图.drwdot。

如何修改零件模板、装配模板和工程图模板？以创建一个零件模板为例，新建一个零件，然后可以修改“工具”-“选项”里的“系统选项”和“文件属性”里的相关参数，达到自己满意的效果。

还可以设置视图等其它设置。

在“工具”-“选项”-“系统选项”里有很多相关参数的设置，包括各种颜色设置等，修改这些设置可以使SW各种默认颜色符合自己的喜好，从而达到个性化的目的。

在“工具”-“选项”-“文件属性”可以修改一些SW程序标识、标注的样，修改这些设置可以使SW更符合GB要求。

如可以对“出详图”中的尺寸、箭头、字体等修改。

千万别忘了改完后将模板保存。

由于SW的扩展及易用性非常的强，因此。

建议大家设置好后，点“文件”-“另存为”，点“保存类型”的下拉框，选择相应模板的扩展名（零件.prtdot、装配体.asmdot、工程图.drwdot），保存到新建文件夹如D:SW自定义GB模板下即可。

如果发现自己建的模板没有起效，请注意检查扩展名是否正确。

打开“工具”-“选项”-“系统选项”-“文件位置”-“文件模板”点击“添加”D:SW自定义GB模板即可，你还可以点击“上移”将它移到第一位。

在“工具”-“选项”-“系统选项”-里的“默认模板”中可以指定SW程序新建文件时选择默认模板的方式。
