真空加热炉的工作原理
真空加热炉是一种在真空环境中进行加热处理的设备，其工作原理如下：
1. 设备构造：真空加热炉主要由加热室、真空系统、温度控制系统和安全保护系统等组成。
加热室是被加热的物体放置的空间，其内部一般由耐高温材料构成，以承受高温环境。
真空系统用于排除加热室内的气体，使加热过程中不会出现氧化或化学反应。
温度控制系统用于监测和调节加热室内的温度，保证加热过程的稳定性。
安全保护系统用于监测设备的工作状态，如温度过高、真空泄漏等情况，以保障运行安全。
2. 工作过程：首先将待加热的物体放置在加热室内。
启动真空系统，排除加热室内的空气和其他气体，形成真空环境。
随后，启动加热系统，将加热元件（如电阻丝、电炉管等）加热至设定的温度。
加热元件通过辐射、传导和对流等方式向加热室内的物体传递热能，使其升温。
3. 温度控制：温度控制系统实时监测加热室内的温度，根据设定要求进行控制。
一般会采用温度传感器将温度信号反馈给控制系统，通过控制加热元件的供电电流、通风、冷却等方式来调节加热室内的温度，使其保持在设定的范围内。
4. 安全保护：设备通常配备有安全保护系统，监测设备的工作状态，如温度过高、真空泄漏等异常情况。
当检测到异常时，安全保护系统会触发相应的保护措施，如自动切断电源、报警、停止加热等，以保障设备和操作人员的安全。
综上所述，真空加热炉通过排除空气和其他气体，形成真空环境，利用加热元件向加热室内的物体传递热能，实现加热处理。
通过温度控制系统和安全保护系统的配合，可以保证加热过程的稳定性和安全性。
真空加热炉原理及操作一、原理：真空加热炉通常包括真空室、加热装置、温度控制系统以及真空系统。
真空室用于容纳待加热的工件，通常由不锈钢制成，具有一定的密封性。
加热装置一般使用电加热器或电磁加热装置，可以根据不同的需求进行选择。
温度控制系统用于监控和控制加热炉的温度，可以保证工件在所需温度范围内加热。
真空系统主要包括真空泵和真空测量仪器，用于排除空气并维持真空环境。
二、操作流程：1.准备工作：在操作真空加热炉之前，需要先对设备进行检查和准备。
检查真空室和管路是否有异常，确保密封性良好。
检查加热装置和温度控制系统是否正常工作。
检查真空泵和测量仪器，确保其功能完好。
2.设置参数：根据被加热工件的需求，设置加热温度和加热时间。
可以根据不同的加热方式选择适当的加热装置。
3.真空排气：打开真空泵，通过管路将真空室内的空气排出，产生真空环境。
在排气过程中，可以根据需要使用真空测量仪器对真空度进行监测。
4.加热操作：当达到所需的真空度后，开始加热操作。
打开加热装置并调整功率，使其逐渐升温。
在加热过程中，可以通过温度控制系统对加热温度进行实时监测和控制。
5.加热保持：当加热温度达到设定温度后，可以继续保持一段时间，使工件充分热化。
在此过程中，需要注意工件的表面温度是否超过其耐热范围，避免工件质量受损。
6.加热结束：当加热时间到达设定时间时，关闭加热装置。
等待加热工件冷却至安全温度后，可以打开真空室，取出加热工件。
7.清理和维护：在操作完真空加热炉后，及时清理设备内的灰尘和油污，并对设备进行维护。
检查设备的密封性能，消除泄漏隐患。
定期更换真空泵的油和密封件，确保设备的正常运行。
总结：真空加热炉通过排除空气，提供一种纯净的环境进行加热操作。
它具有良好的温度控制和热处理效果，可满足不同行业的加热需求。
在操作真空加热炉时，需要正确设置参数并进行维护，以确保设备的正常运行和工件的加热质量。
真空加热炉原理
真空加热炉是一种利用真空环境进行加热的热处理设备。
它的工作原理是将被加热的物体置于真空环境中，然后通过加热装置向物体传递热量，从而使其达到所需的温度。
真空环境是指气体压力低于大气压，其中几乎没有气体分子存在。
在真空环境下加热物体有以下几个主要原理：
1. 热传导：真空环境下的热传导非常糟糕，因为气体分子的热传导能力非常差。
所以，物体在真空中接触到其他物体时，热量很少通过热传导途径流失，能够有效地保持温度。
2. 对流传热：在真空环境下，没有气体的对流传热。
这意味着，即使物体表面的温度较高，热量也不能通过对流的方式快速散出。
因此，物体可以在真空环境下加热而不会因为对流传热而损失热量。
3. 辐射传热：在真空环境中，物体的主要传热方式是辐射传热。
辐射传热是指物体通过发射和吸收电磁波的方式进行能量传递。
物体在真空中受加热后，会释放热辐射，向周围环境传递热量。
通过调节加热源的温度和物体的表面特性，可以控制物体的加热速率和温度分布。
综上所述，真空加热炉利用真空环境中热传导和辐射传热的特性，通过加热源向物体传递热量，从而使物体达到所需温度。
与常规加热方法相比，真空加热炉可以避免气体对热传导和对
流传热的影响，提供更加稳定和均匀的加热效果，适用于各种热处理工艺和材料的加热需求。
真空加热炉工作原理
真空加热炉是一种用于在真空或低气压环境下进行加热和处理的设备。
它通常由一个加热室和真空系统组成。
工作原理如下：
1. 真空系统：真空加热炉通过真空泵将加热室内的气体抽除，创建一个低气压或高真空环境。
这样可以避免氧化反应的发生，对于某些材料的加热和处理具有重要意义。
2. 加热室：加热室是一个密封的容器，通常由耐热材料制成，能够耐受高温和真空条件。
加热室内部通常设有加热元件，如电阻丝、加热器或电磁线圈等。
3. 加热元件：加热元件会将电能转化为热能，加热室内的物体或样品会受到热辐射或传导而升温。
加热室内的温度可以通过控制加热元件的功率和工作时间来调节。
4. 控制系统：真空加热炉通常还配备有温度控制系统，用于监测和控制加热室内的温度。
温度控制系统可以根据用户需求自动调整加热功率和工作时间，以实现精确的加热过程。
总的来说，真空加热炉的工作原理是通过真空系统将加热室内的气体抽除，创建一个低气压或高真空环境，然后通过加热元件将电能转化为热能，使加热室内的物体或样品升温。
这种设计可以避免氧化反应，同时实现对材料的精确加热和处理。

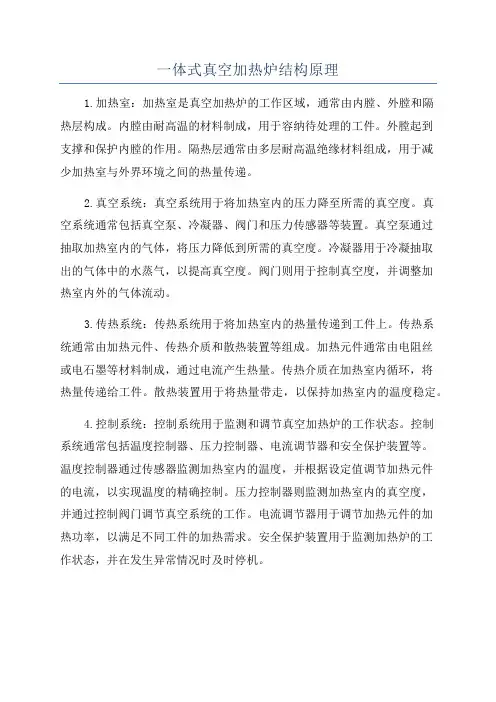

一体式真空加热炉结构原理1.加热室：加热室是真空加热炉的工作区域，通常由内膛、外膛和隔热层构成。
内膛由耐高温的材料制成，用于容纳待处理的工件。
外膛起到支撑和保护内膛的作用。
隔热层通常由多层耐高温绝缘材料组成，用于减少加热室与外界环境之间的热量传递。
2.真空系统：真空系统用于将加热室内的压力降至所需的真空度。
真空系统通常包括真空泵、冷凝器、阀门和压力传感器等装置。
真空泵通过抽取加热室内的气体，将压力降低到所需的真空度。
冷凝器用于冷凝抽取出的气体中的水蒸气，以提高真空度。
阀门则用于控制真空度，并调整加热室内外的气体流动。
3.传热系统：传热系统用于将加热室内的热量传递到工件上。
传热系统通常由加热元件、传热介质和散热装置等组成。
加热元件通常由电阻丝或电石墨等材料制成，通过电流产生热量。
传热介质在加热室内循环，将热量传递给工件。
散热装置用于将热量带走，以保持加热室内的温度稳定。
4.控制系统：控制系统用于监测和调节真空加热炉的工作状态。
控制系统通常包括温度控制器、压力控制器、电流调节器和安全保护装置等。
温度控制器通过传感器监测加热室内的温度，并根据设定值调节加热元件的电流，以实现温度的精确控制。
压力控制器则监测加热室内的真空度，并通过控制阀门调节真空系统的工作。
电流调节器用于调节加热元件的加热功率，以满足不同工件的加热需求。
安全保护装置用于监测加热炉的工作状态，并在发生异常情况时及时停机。
总结起来，一体式真空加热炉的结构原理主要包括加热室、真空系统、传热系统和控制系统等部分。
通过控制系统对加热室内的温度、压力和真空度等参数进行监测和调节，使加热炉能够稳定地进行高温处理工艺。
真空热处理炉工作原理
真空热处理炉通过将材料置于真空环境中进行热处理，其工作原理主要包括以下几个步骤：
1. 创建真空环境：首先，将热处理炉密封，并通过泵等装置将炉内空气抽取出来，使炉内形成真空环境。
真空环境的创建可以有效降低气氛中的杂质含量，减少材料表面的氧化反应。
2. 加热：在真空环境下，通过电加热器、辐射加热器或电子束等方式对炉内进行加热。
加热过程可以根据材料的特性和所需热处理效果进行控制，以达到所期望的热处理效果。
3. 保持温度：一旦达到需要的温度，炉体会保持一定的温度稳定性，以确保材料在一段时间内保持在所需的温度范围内。
保持温度的时间取决于材料的类型和所需的热处理效果。
4. 冷却：热处理结束后，可以通过冷却系统对炉内的材料进行快速或缓慢的冷却。
冷却速度对于材料的性质和热处理效果具有重要影响，不同的冷却速度可以改变材料的组织结构，进而影响其性能。
真空热处理炉的工作原理基于在真空环境下对材料进行加热和冷却处理，以改变材料的化学和物理性质。
通过控制加热温度、保温时间和冷却速度等参数，可以实现对材料的定向调控，以满足不同应用领域对材料性能的要求。
真空热处理炉原理
真空热处理炉是一种用于金属材料热处理的设备。
它的工作原理是在真空环境下对金属材料进行加热和冷却处理，以改变材料的物理性质和结构。
真空热处理炉一般由加热室、真空系统、冷却系统和控制系统等部分组成。
首先，需要将金属材料放入加热室中，然后通过真空系统将炉内的空气抽出，形成真空环境。
接下来，通过加热室内的加热元件对金属材料进行加热，可以使用电阻加热、感应加热或电子束加热等方式。
加热过程中，可以根据材料的不同要求和需要进行时间控制和温度控制。
在加热达到设定温度后，可以进行保温处理。
保温时间的长短取决于金属材料的种类、尺寸和所需的热处理效果。
保温过程中，材料的温度会逐渐均匀，以确保整个材料内部都达到了所需的温度。
之后，可以对金属材料进行冷却处理。
冷却方式可以通过停止加热并使加热室内的冷却介质流过，也可通过停止加热并开始通入冷却气体等方法进行。
冷却过程中需要控制冷却速度，以确保金属材料的结构和性能得到所需的改变。
最后，待金属材料冷却至室温后，可以打开真空系统，恢复常压环境。
然后，将金属材料取出，经过后续的处理和加工，最终得到具有所需性能的材料。
总之，真空热处理炉通过在真空环境下对金属材料进行加热和
冷却处理，改变材料的物理性质和结构。
它在航空航天、汽车制造、机械加工等领域有着广泛的应用。
真空热处理炉工作原理真空热处理炉是一种用于对金属材料进行热处理的设备，其工作原理主要是利用真空环境下的高温加热来改变金属材料的结构和性能。
在真空热处理炉中，金属材料被置于真空室内，通过加热和冷却过程来实现对材料的热处理。
下面将详细介绍真空热处理炉的工作原理。
首先，真空热处理炉的工作原理涉及到真空环境的创建。
在热处理过程中，必须确保材料表面不受氧化和污染的影响，因此需要在真空室内建立真空环境。
真空热处理炉通过抽出真空室内的空气，使其内部压力降至极低水平，从而实现真空环境。
通常，真空热处理炉会使用机械泵或分子泵等真空设备来实现对真空室内空气的抽出，以确保真空环境的稳定性和可靠性。
其次，真空热处理炉的工作原理涉及到加热和冷却过程。
一旦真空环境建立完成，热处理过程就可以开始。
在加热过程中，真空热处理炉会通过加热元件（如电阻加热器或感应加热器）对金属材料进行加热，使其达到所需的温度。
在真空环境下，金属材料的加热过程可以更加均匀和稳定，同时避免了氧化和污染的风险。
一旦达到所需的温度，真空热处理炉会保持一定时间，以确保材料内部的温度均匀性和稳定性。
最后，真空热处理炉的工作原理还涉及到冷却过程。
在热处理完成后，金属材料需要进行冷却，以稳定其组织结构和性能。
真空热处理炉会通过控制冷却速度和方式来实现对金属材料的冷却，以确保其达到所需的组织结构和性能。
在真空环境下，金属材料的冷却过程可以更加均匀和稳定，避免了因空气冷却而产生的氧化和污染。
总的来说，真空热处理炉的工作原理主要包括真空环境的创建、加热过程和冷却过程。
通过这些过程，真空热处理炉可以对金属材料进行高温处理，从而改变其组织结构和性能。
真空热处理炉在航空航天、汽车制造、机械加工等领域具有广泛的应用，其工作原理的深入理解对于提高金属材料的性能和质量具有重要意义。
真空炉的工作原理
真空炉是一种用于在无氧或低气压环境下进行高温处理的设备。
其工作原理如下：
1. 创建真空环境：真空炉内部通过抽气系统或者气体排放系统，将炉腔内部的气体抽空，从而创建一个高度净化的真空环境。
2. 传热方式：真空炉通常通过辐射传热方式进行加热。
炉腔内壁通过加热器或电阻丝等热源加热，热能辐射到待处理物料上。
3. 控制温度：真空炉内通常配备有温度控制系统，用于监测和调节炉腔内的温度。
根据所需的处理温度，可以通过控制加热源的功率或调节加热器的位置等方式来控制炉腔内的温度。
4. 材料处理：待处理的材料放置在真空炉内，通过辐射传热的方式，使其加热到所需的温度。
材料在真空环境下受到高温处理，可以实现各种物理和化学的改变，例如材料的固相烧结、脱气、脱水、热处理等。
5. 冷却和气体回注：材料处理完成后，可以通过控制冷却系统以及施加适量的气体回注，将材料迅速冷却，避免其在自然空气中急剧冷却导致的变化或损坏。
总体来说，真空炉通过提供一个无氧或低气压的环境，以及通过辐射传热的方式对待处理的材料进行高温处理，从而实现所需的物理和化学变化。
真空加热炉的工作原理及在集输系统应用【摘要】在油气集输过程中，在加热炉中起着决定性的作用，真空加热炉系统主要由炉体部分和其他辅助设备。
本文介绍了真空加热炉的工作原理与被加热介质的特点，分析了真空加热炉的技术性能，对真空加热炉在油田上的应用有一定参考价值。
【关键词】真空加热炉工作原理技术性能1 引言加热炉是原油的作用温度保持在一定水平的加工、储存和运输过程中，不发生凝结。
根据管道原油加热温度的规定不应超过初始沸点原油加热温度上升很小，通常只有40 ～50℃，否则容易改变，会破坏石油生产。
对于热负荷条件下的油的生产，有必要增加原油流动。
因此，加热炉必须在一个小的温度上升，工作在流量。
这需要与液体处理能力大、连续加热炉的工作能力。
2 真空加热炉的工作原理真空加热炉系统主要由炉体部分和其他辅助设备，其工作原理是：热烟气燃烧产生的热气进行使用，以火和烟管辐射传热，热浸火管和烟管介质——水吸收并产生蒸汽，蒸汽沸腾，传热转移到加热介质冷凝成水后，水的重力落回原位，再加热蒸汽。
连续相变循环通过“蒸发冷凝和蒸发凝结”，将热量传递到在热交换介质的真空室的上部是以间接的方式加热；当过程达到一种平衡状态，可以保持在负压状态低于当地大气压力稳定的炉中。
以其低成本真空加热炉，能耗低，效率高，自动化程度高，已成为理想的产品，传统的加热炉目前油田已经没有很大优势了。
真空加热炉具有很多优点：安全，主要是因为其套管压力低于大气压力，无爆炸，其运行状态的危险是在一个封闭的环境中，结垢现象不明显；节能效果好；体积小重量轻，转移方便；采用自动控制的方法；适应性很广。
缺点是真空加热炉和辅助部件，阀门和许多类型的仪器，无论哪一部分的问题，可能会导致失败和失败。
真空加热炉将有以下问题：在运行过程中发生的真空不能保持，炉体水，真空阀不工作，真空阀泄漏，炉膛压力不稳定等。
油气集输领域和其他领域的加热介质，加热介质有显著的差异，具体有以下特点：（1）易结垢。
