圆柱螺旋压缩弹簧计算
公式
-CAL-FENGHAI.-(YICAI)-Company One1
普通圆柱螺旋压缩及拉伸弹簧的结构尺寸（mm）计算公式
参数名称及代号计算公式备注
压缩弹簧拉伸弹簧
中径D2 D2=Cd 按普通圆柱螺旋弹簧尺寸系列表取标准值
内径D1 D1=D2-d
外径D D=D2+d
旋绕比C C=D2/d压缩弹簧长细比b b=H0/D2 b在1～的范围内选取自由高度或长度H0 H0≈pn+～2)d（两端并紧，磨平）H0≈pn+(3～d（两端并紧，不磨平） H0=nd+钩环轴向长度工作高度或长度H1,H2,…,Hn Hn=H0-λn Hn= H0+λn λn--工作变形量有效圈数n 根据要求变形量按式（16-11）计算n≥2总圈数n1 n1=n+(2～（冷卷）n1=n+～2) （YII型热卷） n1=n 拉伸弹簧n1尾数为1/4,1/2,3/4整圈。
推荐用1/2圈节距p p=～D2 p=d 轴向间距δ δ=p
-d 展开长度L L=πD2n1/cosα L≈πD2n+钩环展开长度螺旋角α α=arctg(p/πD 2) 对压缩螺旋弹簧，推荐α=5°～9°质量ms ms= γ为材料的密度，对各种钢，γ=7700kg/ ；对铍青铜，γ=8100kg/。
1. 弹簧刚度：
2. 力值： 其中：G 为材料剪切模量，一般不锈钢取71500Mpa,碳钢取
78500Mpa ；
d 为材料直径；
D 为弹簧中径；
n 为弹簧有效圈数；
f 为变形量（拉压行程）。
3. 应力： K 为曲度系数，公式为： 其中C 为弹簧旋绕比，是弹簧中径与线径的比值，即
4. 下表是GB/T23935-2009（圆柱螺旋弹簧设计计算）中压缩弹簧及拉伸弹簧的试验切应力及许用应力表
表2-1
n D d G 34
,
8P =f 8f 34,
⋅==n D Gd P P K PC K ⋅=⋅=2
3d 8d 8PD ππτC
C C K 615.04414+--=d D
C =
比压簧多了初拉力，加上初拉力就行。
初拉力： 其中初拉力τ0按初切应力图选取，见下图。
三．扭簧：
1.计算刚度 Dn
Ed M 3670'4= Nmm/° 2.扭矩 ϕ⋅=Dn
Ed M 36704
Nmm 式中:d---材料直径；
E---材料的弹性模量，一般不锈钢丝取188000Mpa ，碳素钢丝
取206000Mpa ；
D---弹簧外径；
ϕ---弹簧的扭转行程（角度）；
4. 应力： K1为曲度系数，顺旋向扭转取1，逆旋向扭转时按下式：
308τπ⋅=D d P 132
.10K d
M ⋅=σ
下表是GB/T23935-2009（圆柱螺旋弹簧设计计算）中扭转弹簧的试验切应力及许用应力表
C
C C C K 4414221---=。
弹簧制图知识和弹簧画法1、弹簧的用途与种类弹簧的用途很广，可以用来储藏能量、减振、测力等。
在电器中，弹簧常用来保证导电零件的良好接触或脱离接触。
弹簧的种类很多，有螺旋弹簧、蜗卷弹簧、板弹簧和片弹簧等，如图所示:压缩弹簧拉伸弹簧扭转弹簧板弹簧片弹簧蜗卷弹簧在各种弹簧中，以普通圆柱螺旋弹簧最为常见，GB/T 1239-1984对其型式、端部结构和技术要求等都作了规定。
在GB/T 1358-1993对其尺寸系列也作了规定。
下面主要介绍圆柱螺旋压缩弹簧的规定画法和标记。

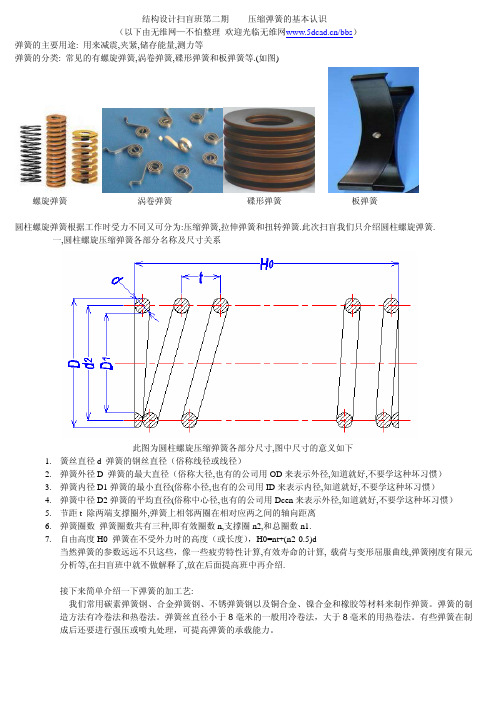

2、圆柱螺旋压缩弹簧各部分名称及其相互关系下表列出了圆柱螺旋压缩弹簧各部分名称、基本参数及其相互关系。
名称符号说明图例型材直径 d 制造弹簧用的材料直径弹簧的外径 D 弹簧的最大直径弹簧的内径 D1 弹簧的最小直径弹簧的中径 D2 D2 = D-d = D1+d有效圈数 n 为了工作平稳，n一般不小于3圈弹簧两端并紧和磨平(或锻平)，仅起支承或固定作支承圈数 n0用的圈(一般取1.5、2或2.5圈)总圈数 n1 n1 = n + n0节距 t 相邻两有效圈上对应点的轴向距离自由高度 H0 未受负荷时的弹簧高度H0 = nt + (n0-0.5)d展开长度 L 制造弹簧所需钢丝的长度L ? πDn1在GB/T 2089-1994中对圆柱螺旋压缩弹簧的d、D、t、H0、n、L等尺寸都已作了规定，使用时可查阅该标准。

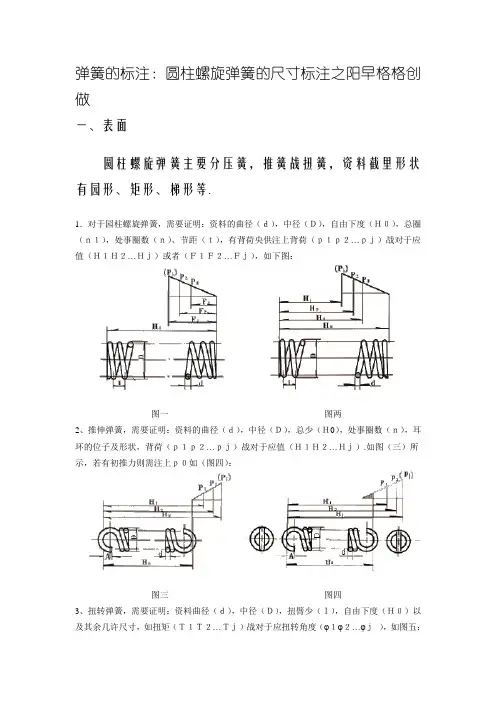

3、圆柱螺旋压缩弹簧的规定画法根据GB/T 4459.4-1984，螺旋弹簧的规定画法如下:1、在平行于螺旋弹簧轴线的投影面的视图中，各圈的外轮廓线应画成直线。
2、螺旋弹簧均可画成右旋，但左旋螺旋弹簧不论画成左旋或右旋，必须加写“左”字。
3、对于螺旋压缩弹簧，如要求两端并紧且磨平时，不论支承圈数多少和末端贴紧情况如何，均按右图 (有效圈是整数，支承圈为2.5圈)的形式绘制。
必要时也可按支承圈的实际结构绘制。
4、当弹簧的有效圈数在四圈以上时，可以只画出两端的1,2圈(支承圈除外)，中间部分省略不画，用通过弹簧钢丝中心的两条点画线表示，并(a)剖视图 (b)视图允许适当缩短图形的长度。
弹簧基础知识一、弹簧的定义、作用、类型:1．弹簧的定义：弹簧是一种机械零件，它利用材料的弹性和结构特点，在工作时产生变形，把机械功或动能转变为变形能(位能），或把变形能（位能）转变为机械功或动能。
2．弹簧的作用：（1)减震（2)控制运动（3）测量器材的衡定(4）储存能量3．弹簧的基本特性（1）刚度：载荷与变形的关系(单位变形量所产生的载荷）. 单位是：N/mm 柔度：单位载荷下产生的变形量. 它与刚度成反比（2)弹簧的变形能（变形所储存的能量，储存-—转换--释放）（3）自振频率（4)弹簧受迫振动的振幅。
4。
弹簧的类型4．1 圆柱螺旋弹簧圆截面材料圆柱螺旋压缩弹簧矩形截面材料圆柱螺旋压缩弹簧扁截面材料圆柱螺旋压缩弹簧不等节距圆柱螺旋弹簧多股螺旋弹簧圆柱螺旋拉伸弹簧圆柱螺旋扭转弹簧4．2 非圆柱螺旋弹簧截锥螺旋弹簧中凹形螺旋弹簧中凸形螺旋弹簧组合螺旋弹簧非圆形螺旋弹簧4．3 其它类型弹簧线成型片弹簧……..二、常用的名词诠释。
1．工作负荷：弹簧工作过程中承受的力和扭距。
2．弹簧刚度：单位变形量所产生的负荷.3．弹簧柔度:单位工作负荷下所产生的变形量。
4．初拉力：密圈螺旋拉伸弹簧在冷卷时形成的内应力，其值为弹簧开始产生拉伸变形时所需的作用力。
5．自由高度（长度）：弹簧无负荷时的高度（长度）.6．压并高度：压缩弹簧压至各圈接触时的理论高度。
7．总圈数：沿螺旋轴线两端间的螺旋圈数。
8．有效圈数:（工作圈数）计算弹簧刚度时的圈数.9．支承圈数：弹簧端部用于支承或固定的圈数。
10．弹簧中径：弹簧内径和外径的平均值.11．节距：螺旋弹簧两相邻有效圈截面中心线的轴向距离.12．间距：(坑距)螺旋弹簧两相邻有效圈轴向间距。
13．旋绕比:弹簧中径与线径的比值。
14．高径比:螺旋压缩弹簧自由高度与中径的比值.15．立定处理：将热处理后的压缩弹簧压缩到工作极限负荷下的高度或压并高度（拉伸到弹簧工作极限下的长度，扭转到工作极限扭转角）一次或多次短暂压缩（拉伸或扭转）以达到稳定弹簧几何尺寸的主要目的的一种工艺方法.（定型）16．强压（拉、扭）：将弹簧压缩（拉、扭）至弹簧材料表层产生有益的工作应力反向残余力,以达到提高弹簧承载能力和稳定几何尺寸的一种工艺方法。
无色为输入值潜蓝色为输出值，自动生成项目输入值名称值材料线径mm d 1弹簧内径mm D 1 3.4弹簧外径mm D 25.4弹簧中径mm D 4.400D=D 1+d 材料弹性模量N/mm² E 186000旋绕比 C 4.40C=D/d 材料抗拉强度（应力）MPa σb 1850自由角度 º 0有效圈数 n2扭转刚度（N.mm/ º） M' 4.978最小负荷扭角º 3最小扭矩N.mm M 114.9最大负荷扭角º15最大扭矩N.mm M 274.7扭臂1长度 mm L 17最小弯曲应力MPa σmin 152.2扭壁2长度 mm L 26最大弯曲应力MPa σmax 761.0循环特征 γ0.20上限应力系数 σmax/σb 0.41σmax/σb最大负载状态下直径减少量 mm ΔD 0.09导杆直径 mm D'2.98a)、长扭臂弹簧二、疲劳度判断b）、短扭臂弹簧（L 1,L 2=0)公式判定说明：查下表疲劳度图，若γ与σmax/σb值的交点在图中 下方，说明该弹簧的疲劳强度N > 次，σmax/σb=0.7是弹簧不发生永久变形的极限值圆柱螺旋扭转弹簧疲劳度计算一、弹簧参数计算输入参数区域输出区域]}3/)([*3670/{'214L L Dn Ed M ++=ππ1φ2φ)/(3231min d M πσ=)/(3232max d M πσ=max min /σσγ=n10)360/(2n D D φ=∆)(9.0'1D D D ∆-=11'*φM M =22'*φM M =φ)]int([360n n -=φn 10。
