扭转圆柱螺旋弹簧

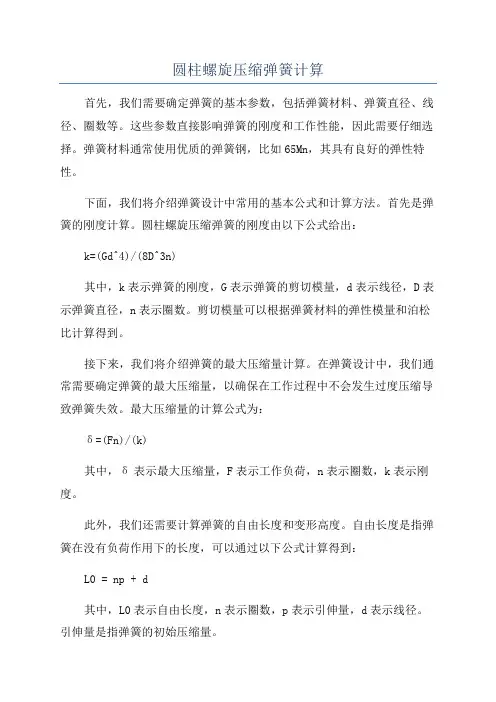

圆柱螺旋压缩弹簧计算首先，我们需要确定弹簧的基本参数，包括弹簧材料、弹簧直径、线径、圈数等。

这些参数直接影响弹簧的刚度和工作性能，因此需要仔细选择。

弹簧材料通常使用优质的弹簧钢，比如65Mn，其具有良好的弹性特性。

下面，我们将介绍弹簧设计中常用的基本公式和计算方法。

首先是弹簧的刚度计算。

圆柱螺旋压缩弹簧的刚度由以下公式给出：k=(Gd^4)/(8D^3n)其中，k表示弹簧的刚度，G表示弹簧的剪切模量，d表示线径，D表示弹簧直径，n表示圈数。

剪切模量可以根据弹簧材料的弹性模量和泊松比计算得到。

接下来，我们将介绍弹簧的最大压缩量计算。

在弹簧设计中，我们通常需要确定弹簧的最大压缩量，以确保在工作过程中不会发生过度压缩导致弹簧失效。

最大压缩量的计算公式为：δ=(Fn)/(k)其中，δ表示最大压缩量，F表示工作负荷，n表示圈数，k表示刚度。

此外，我们还需要计算弹簧的自由长度和变形高度。

自由长度是指弹簧在没有负荷作用下的长度，可以通过以下公式计算得到：L0 = np + d其中，L0表示自由长度，n表示圈数，p表示引伸量，d表示线径。

引伸量是指弹簧的初始压缩量。

变形高度是指弹簧在工作过程中的压缩量。

可以使用以下公式计算得到：H=L0-L其中，H表示变形高度，L0表示自由长度，L表示工作长度。

最后，我们需要进行弹性限制条件的计算，以确保弹簧工作时不会超过其弹性极限。

弹性极限可以通过材料的屈服强度进行估算。

一般来说，弹簧的工作负荷应该小于其屈服强度的一半。

综上所述，圆柱螺旋压缩弹簧的计算涉及到弹簧的刚度、最大压缩量、自由长度、变形高度和弹性限制条件等方面。

通过这些计算，我们可以合理地设计和制造弹簧，以满足特定的工作要求。

下面是一个具体的计算实例：假设我们需要设计一个圆柱螺旋压缩弹簧，用于承受1000N的工作负荷。

弹簧材料为65Mn，弹簧直径为20mm，线径为2mm，圈数为10。

首先，需要计算弹簧的剪切模量。

根据材料的弹性模量和泊松比，可以得到剪切模量为80GPa。

圆柱螺旋压缩弹簧计算公式在设计和制造圆柱螺旋压缩弹簧时，我们需要了解一些基本的计算公式。

以下是一些常用的圆柱螺旋压缩弹簧计算公式。

1.弹簧的刚度：k=(Gd^4)/(8D^3n)其中，k为弹簧的刚度；G为弹簧材料的切变模量；d为弹簧线径；D为弹簧的平均直径；n为弹簧的有效圈数。

2.弹簧的刚度系数：弹簧的刚度系数是指单位长度的弹簧所具有的恢复力除以压缩或拉伸长度的比值。

弹簧的刚度系数可以通过以下公式计算：C=k/L其中，C为弹簧的刚度系数；k为弹簧的刚度；L为弹簧的压缩或拉伸长度。

3.弹簧的自由长度：弹簧的自由长度是指在没有外力作用下，弹簧的两端之间的距离。

弹簧的自由长度可以通过以下公式计算：L0=N*d其中，L0为弹簧的自由长度；N为弹簧的有效圈数；d为弹簧线径。

4.弹簧的负荷：弹簧的负荷是指施加在弹簧上的外力。

弹簧的负荷可以通过以下公式计算：F=k*δ其中，F为弹簧的负荷；k为弹簧的刚度；δ为弹簧的变形量。

5.弹簧的变形量：弹簧的变形量是指弹簧在受外力作用下的压缩或拉伸长度。

弹簧的变形量可以通过以下公式计算：δ=F/k其中，δ为弹簧的变形量；F为弹簧的负荷；k为弹簧的刚度。

6.弹簧的应变能：弹簧的应变能是指弹簧在外力作用下储存的弹性能量。

E=(1/2)*k*δ^2其中，E为弹簧的应变能；k为弹簧的刚度；δ为弹簧的变形量。

这些公式可以用于设计和计算圆柱螺旋压缩弹簧的各种参数。

通过合理选择弹簧材料、线径、有效圈数等参数，可以满足不同机械装置的弹簧弹性需求。

需要注意的是，以上公式是基于理想情况下的计算，实际应用时还需要考虑一些实际因素的影响，如材料的疲劳性、临界应力等。

在实际应用中，计算公式只是指导性的参考，需要结合具体的工程要求和实际情况进行综合考虑和调整。

为了确保弹簧的安全可靠性和性能，通常还需要进行弹簧的强度计算、疲劳寿命评估等工作。

总而言之，圆柱螺旋压缩弹簧的计算涉及多个参数和公式，需要按照具体的工程需求和实际情况进行综合考虑和调整。

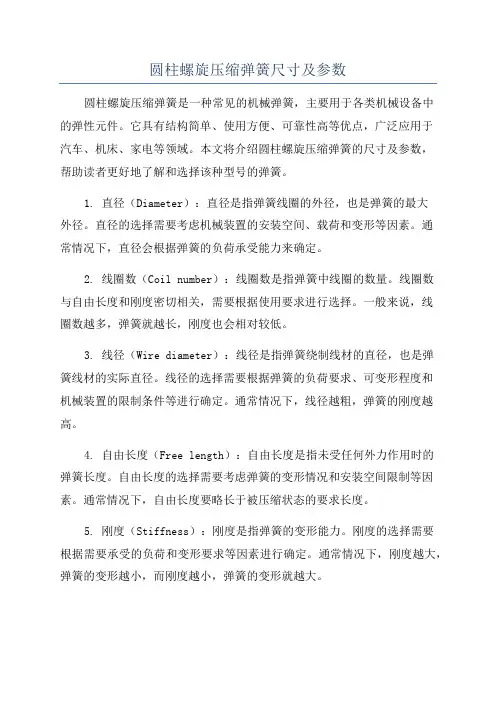

圆柱螺旋压缩弹簧尺寸及参数圆柱螺旋压缩弹簧是一种常见的机械弹簧，主要用于各类机械设备中的弹性元件。

它具有结构简单、使用方便、可靠性高等优点，广泛应用于汽车、机床、家电等领域。

本文将介绍圆柱螺旋压缩弹簧的尺寸及参数，帮助读者更好地了解和选择该种型号的弹簧。

1. 直径（Diameter）：直径是指弹簧线圈的外径，也是弹簧的最大外径。

直径的选择需要考虑机械装置的安装空间、载荷和变形等因素。

通常情况下，直径会根据弹簧的负荷承受能力来确定。

2. 线圈数（Coil number）：线圈数是指弹簧中线圈的数量。

线圈数与自由长度和刚度密切相关，需要根据使用要求进行选择。

一般来说，线圈数越多，弹簧就越长，刚度也会相对较低。

3. 线径（Wire diameter）：线径是指弹簧绕制线材的直径，也是弹簧线材的实际直径。

线径的选择需要根据弹簧的负荷要求、可变形程度和机械装置的限制条件等进行确定。

通常情况下，线径越粗，弹簧的刚度越高。

4. 自由长度（Free length）：自由长度是指未受任何外力作用时的弹簧长度。

自由长度的选择需要考虑弹簧的变形情况和安装空间限制等因素。

通常情况下，自由长度要略长于被压缩状态的要求长度。

5. 刚度（Stiffness）：刚度是指弹簧的变形能力。

刚度的选择需要根据需要承受的负荷和变形要求等因素进行确定。

通常情况下，刚度越大，弹簧的变形越小，而刚度越小，弹簧的变形就越大。

除了上述尺寸参数外，还有一些其他的参数也需要考虑，如材料选择、表面处理等。

弹簧的材料通常选用高强度合金钢，以保证其强度和耐久性。

表面处理通常选用镀锌、喷塑等方式，以增加弹簧的抗腐蚀性和美观度。

总而言之，选择圆柱螺旋压缩弹簧的尺寸和参数需要综合考虑机械装置的要求、负荷要求、变形要求和空间限制等因素。

只有按照实际需求进行准确的选择，才能保证弹簧的性能和使用寿命。

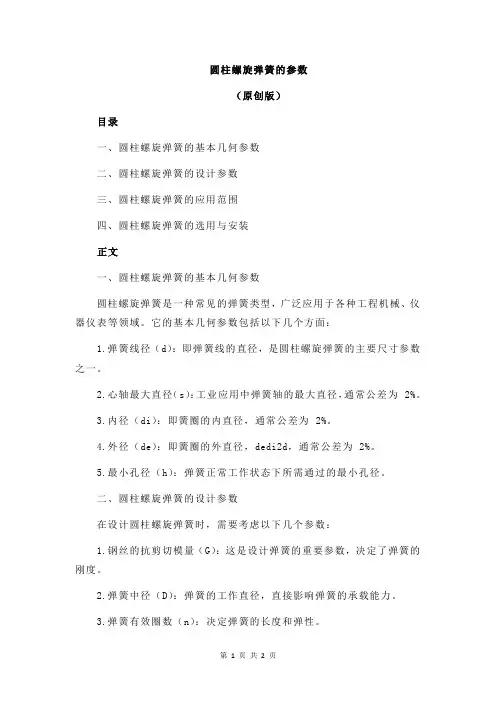

圆柱螺旋弹簧的参数（原创版）目录一、圆柱螺旋弹簧的基本几何参数二、圆柱螺旋弹簧的设计参数三、圆柱螺旋弹簧的应用范围四、圆柱螺旋弹簧的选用与安装正文一、圆柱螺旋弹簧的基本几何参数圆柱螺旋弹簧是一种常见的弹簧类型，广泛应用于各种工程机械、仪器仪表等领域。

它的基本几何参数包括以下几个方面：1.弹簧线径（d）：即弹簧线的直径，是圆柱螺旋弹簧的主要尺寸参数之一。

2.心轴最大直径（s）：工业应用中弹簧轴的最大直径，通常公差为 2%。

3.内径（di）：即簧圈的内直径，通常公差为 2%。

4.外径（de）：即簧圈的外直径，dedi2d，通常公差为 2%。

5.最小孔径（h）：弹簧正常工作状态下所需通过的最小孔径。

二、圆柱螺旋弹簧的设计参数在设计圆柱螺旋弹簧时，需要考虑以下几个参数：1.钢丝的抗剪切模量（G）：这是设计弹簧的重要参数，决定了弹簧的刚度。

2.弹簧中径（D）：弹簧的工作直径，直接影响弹簧的承载能力。

3.弹簧有效圈数（n）：决定弹簧的长度和弹性。

4.节距（t）：除两端支承圈外，相邻两圈的轴向距离。

5.支承圈数（n2）和总圈数（n1）：为使压缩弹簧工作时放置平稳、受力均匀，制造时会将弹簧两端并紧且磨平。

三、圆柱螺旋弹簧的应用范围圆柱螺旋弹簧广泛应用于各种工程机械、仪器仪表、汽车、摩托车等领域，主要用于减震、调节、支撑等作用。

四、圆柱螺旋弹簧的选用与安装在选用圆柱螺旋弹簧时，需要根据实际工作条件选择合适的弹簧材料、线径、中径等参数。

在安装时，要注意弹簧的压缩量、安装高度、工作环境等因素，确保弹簧能正常工作。

总之，圆柱螺旋弹簧是一种重要的弹性元件，在工程应用中具有广泛的应用前景。

圆柱螺旋压缩弹簧选用标准圆柱螺旋压缩弹簧是一种常见的机械零部件，广泛应用于各种机械设备中。

在选择圆柱螺旋压缩弹簧时，合适的选用标准是非常重要的。

本文将从材料、尺寸、弹簧特性等方面，介绍圆柱螺旋压缩弹簧选用的标准。

首先，材料是选择圆柱螺旋压缩弹簧的首要考虑因素之一。

弹簧材料的选择直接影响到弹簧的使用寿命和性能。

一般来说，弹簧材料应具有良好的弹性和疲劳强度，常见的弹簧材料有优质碳素钢、合金钢、不锈钢等。

在选择材料时，需要考虑到弹簧的使用环境、工作温度和受力情况，以确保弹簧具有足够的强度和耐腐蚀性。

其次，尺寸是圆柱螺旋压缩弹簧选用的关键因素之一。

弹簧的尺寸包括直径、螺距、圈数、自由长度等。

这些尺寸的选择需要根据弹簧的使用要求和受力情况来确定。

一般来说，直径和螺距决定了弹簧的刚度和承载能力，圈数和自由长度则影响了弹簧的变形量和工作高度。

因此，在选择弹簧尺寸时，需要综合考虑弹簧的工作环境和受力情况，以确保弹簧能够正常工作并具有足够的寿命。

此外，弹簧特性也是圆柱螺旋压缩弹簧选用的重要考虑因素之一。

弹簧特性包括刚度、最大变形量、最大工作高度等。

在选择弹簧时，需要根据弹簧在实际工作中所需的特性来确定。

例如，对于需要较大变形量的应用，需要选择刚度较小的弹簧；对于需要较大工作高度的应用，需要选择圈数较多的弹簧。

因此，在选择弹簧特性时，需要充分了解弹簧在实际工作中的要求，以确保弹簧能够满足工作需求。

综上所述，圆柱螺旋压缩弹簧选用的标准主要包括材料、尺寸和特性。

在选择弹簧时，需要综合考虑弹簧的使用环境、工作要求和受力情况，以确保弹簧能够正常工作并具有足够的寿命。

同时，需要注意选择合适的弹簧材料、尺寸和特性，以满足实际工作需求。

希望本文对圆柱螺旋压缩弹簧选用标准有所帮助。

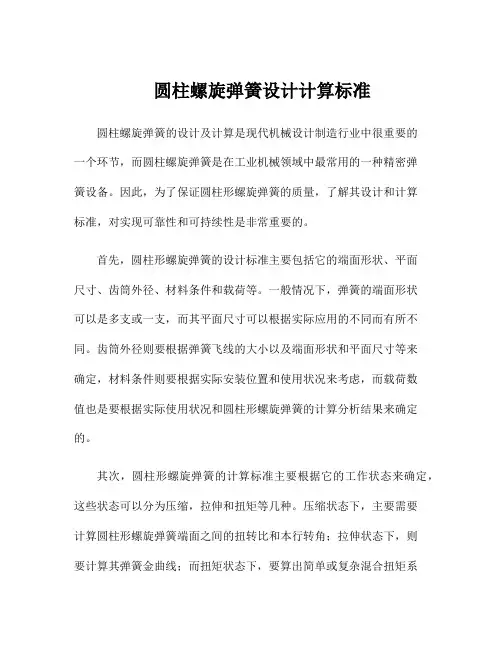

圆柱螺旋弹簧设计计算标准
圆柱螺旋弹簧的设计及计算是现代机械设计制造行业中很重要的
一个环节，而圆柱螺旋弹簧是在工业机械领域中最常用的一种精密弹
簧设备。

因此，为了保证圆柱形螺旋弹簧的质量，了解其设计和计算
标准，对实现可靠性和可持续性是非常重要的。

首先，圆柱形螺旋弹簧的设计标准主要包括它的端面形状、平面
尺寸、齿筒外径、材料条件和载荷等。

一般情况下，弹簧的端面形状
可以是多支或一支，而其平面尺寸可以根据实际应用的不同而有所不同。

齿筒外径则要根据弹簧飞线的大小以及端面形状和平面尺寸等来
确定，材料条件则要根据实际安装位置和使用状况来考虑，而载荷数
值也是要根据实际使用状况和圆柱形螺旋弹簧的计算分析结果来确定的。

其次，圆柱形螺旋弹簧的计算标准主要根据它的工作状态来确定，这些状态可以分为压缩，拉伸和扭矩等几种。

压缩状态下，主要需要
计算圆柱形螺旋弹簧端面之间的扭转比和本行转角；拉伸状态下，则
要计算其弹簧金曲线；而扭矩状态下，要算出简单或复杂混合扭矩系
数。

除此之外，还要根据实际状态去计算铰接数据，这些数据包括铰
接段长度和铰接面与安装平面的联系系数等。

总的来说，圆柱形螺旋弹簧的设计和计算标准非常复杂，需要经
过综合分析和计算，以确保设计的正确性。

它的设计标准主要是端面
形状、平面尺寸和载荷等，而它的计算标准则主要根据它的工作状态、金曲线和铰接数据等来确定。

此外，还要考虑材料条件和试验要求等，才能实现有效的圆柱形螺旋弹簧设计。

扭转弹簧计算公式
扭转弹簧是一种常用的机械弹簧，广泛应用于汽车、机械设备、电子产品等领域。

扭转弹簧的主要作用是通过扭转产生相对于轴线的弹性变形来储存和释放能量。

在实际应用中，我们需要计算扭转弹簧的一些重要参数，如刚度、最大扭转角、应变能等，以便设计和选择合适的弹簧。

计算扭转弹簧的公式主要包括以下几个方面：
1.扭转刚度计算公式：
扭转刚度是指扭转弹簧单位扭转角度所需要的力矩。

扭转刚度可以用公式表示为：
k=(Gd⁴/32nD⁴)*(π/180)*(N/L)
其中，k为扭转刚度，G为剪切模量，d为弹簧材料的直径，n为扭转弹簧的圈数，D为扭转弹簧的直径，N为扭转弹簧的总匝数，L为扭转弹簧的长度。

2.最大扭转角计算公式：
最大扭转角是指扭转弹簧在弹性范围内能够扭转的最大角度。

最大扭转角可以用公式表示为：
θ=T/(k*D⁴*n/32)
其中，θ为最大扭转角，T为应力，k为扭转刚度，D为扭转弹簧的直径，n为扭转弹簧的圈数。

3.应变能计算公式：
应变能是指扭转弹簧在弹性范围内储存的能量，可以用公式表示为：
U=(T²*D²)/(4k)
其中，U为应变能，T为应力，D为扭转弹簧的直径，k为扭转刚度。

以上是常用的扭转弹簧计算公式，通过这些公式可以计算出扭转弹簧的一些重要参数，为弹簧的设计和选择提供参考。

需要注意的是，公式中使用的单位应该保持一致，例如力的单位使用牛顿，长度的单位使用米，弹簧的直径、材料的直径以及弹簧的长度等需要根据实际情况进行测量和计算。

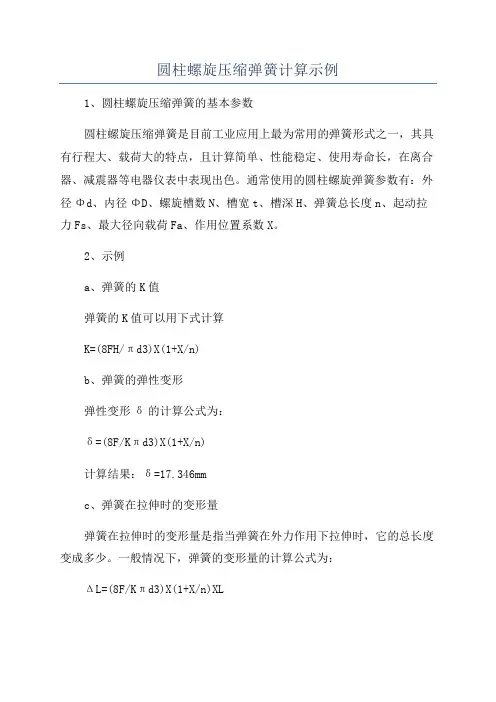

圆柱螺旋压缩弹簧计算示例
1、圆柱螺旋压缩弹簧的基本参数
圆柱螺旋压缩弹簧是目前工业应用上最为常用的弹簧形式之一，其具有行程大、载荷大的特点，且计算简单、性能稳定、使用寿命长，在离合器、减震器等电器仪表中表现出色。

通常使用的圆柱螺旋弹簧参数有：外径Φd、内径ΦD、螺旋槽数N、槽宽t、槽深H、弹簧总长度n、起动拉力Fs、最大径向载荷Fa、作用位置系数X。

2、示例
a、弹簧的K值
弹簧的K值可以用下式计算
K=(8FH/πd3)X(1+X/n)
b、弹簧的弹性变形
弹性变形δ的计算公式为：
δ=(8F/Kπd3)X(1+X/n)
计算结果：δ=17.346mm
c、弹簧在拉伸时的变形量
弹簧在拉伸时的变形量是指当弹簧在外力作用下拉伸时，它的总长度变成多少。

一般情况下，弹簧的变形量的计算公式为：
ΔL=(8F/Kπd3)X(1+X/n)XL。

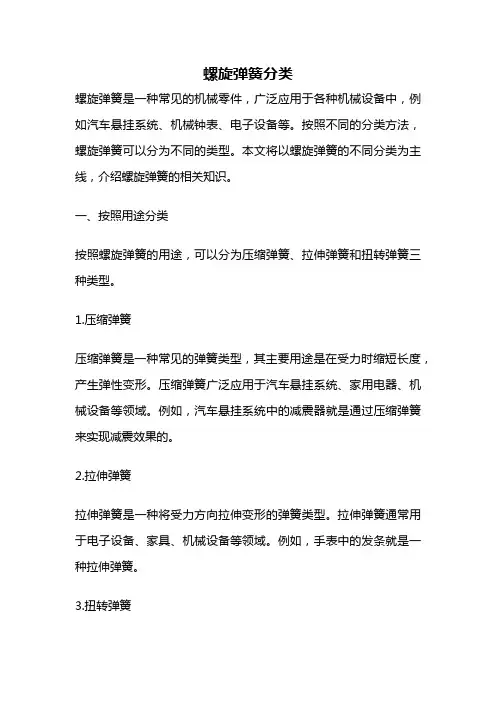

螺旋弹簧分类螺旋弹簧是一种常见的机械零件，广泛应用于各种机械设备中，例如汽车悬挂系统、机械钟表、电子设备等。

按照不同的分类方法，螺旋弹簧可以分为不同的类型。

本文将以螺旋弹簧的不同分类为主线，介绍螺旋弹簧的相关知识。

一、按照用途分类按照螺旋弹簧的用途，可以分为压缩弹簧、拉伸弹簧和扭转弹簧三种类型。

1.压缩弹簧压缩弹簧是一种常见的弹簧类型，其主要用途是在受力时缩短长度，产生弹性变形。

压缩弹簧广泛应用于汽车悬挂系统、家用电器、机械设备等领域。

例如，汽车悬挂系统中的减震器就是通过压缩弹簧来实现减震效果的。

2.拉伸弹簧拉伸弹簧是一种将受力方向拉伸变形的弹簧类型。

拉伸弹簧通常用于电子设备、家具、机械设备等领域。

例如，手表中的发条就是一种拉伸弹簧。

3.扭转弹簧扭转弹簧是一种通过扭转变形来产生弹性力的弹簧类型。

扭转弹簧广泛应用于汽车、机械设备、家用电器等领域。

例如，汽车发动机中的气门弹簧就是一种扭转弹簧。

二、按照形状分类按照螺旋弹簧的形状，可以分为圆柱形、圆锥形和螺旋形三种类型。

1.圆柱形弹簧圆柱形弹簧是一种直径和长度相等的弹簧类型，其外形呈圆柱形。

圆柱形弹簧通常用于汽车悬挂系统、机械设备等领域。

例如，汽车悬挂系统中的弹簧就是一种圆柱形弹簧。

2.圆锥形弹簧圆锥形弹簧是一种直径逐渐变小的弹簧类型。

圆锥形弹簧通常用于减震系统、机械设备等领域。

例如，汽车减震系统中的弹簧就是一种圆锥形弹簧。

3.螺旋形弹簧螺旋形弹簧是一种呈螺旋状的弹簧类型，其外形类似于螺旋线。

螺旋形弹簧广泛应用于电子设备、机械设备等领域。

例如，机械键盘中的按键弹簧就是一种螺旋形弹簧。

三、按照材料分类按照螺旋弹簧的材料，可以分为钢制弹簧、不锈钢弹簧、铜制弹簧、合金弹簧等多种类型。

1.钢制弹簧钢制弹簧是一种最常见的弹簧类型，主要由普通碳钢或合金钢制成。

钢制弹簧广泛应用于汽车、机械设备、家用电器等领域。

2.不锈钢弹簧不锈钢弹簧是一种具有较强的抗腐蚀性能的弹簧类型，通常用于医疗设备、食品加工设备、航空航天设备等领域。

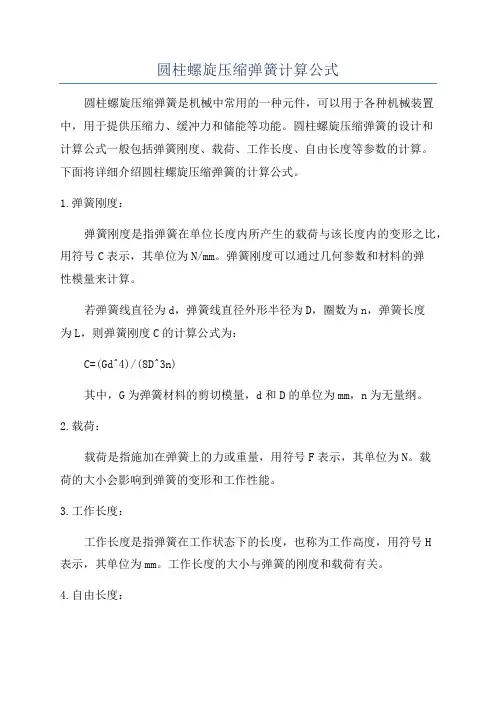

圆柱螺旋压缩弹簧计算公式圆柱螺旋压缩弹簧是机械中常用的一种元件，可以用于各种机械装置中，用于提供压缩力、缓冲力和储能等功能。

圆柱螺旋压缩弹簧的设计和计算公式一般包括弹簧刚度、载荷、工作长度、自由长度等参数的计算。

下面将详细介绍圆柱螺旋压缩弹簧的计算公式。

1.弹簧刚度：弹簧刚度是指弹簧在单位长度内所产生的载荷与该长度内的变形之比，用符号C表示，其单位为N/mm。

弹簧刚度可以通过几何参数和材料的弹性模量来计算。

若弹簧线直径为d，弹簧线直径外形半径为D，圈数为n，弹簧长度为L，则弹簧刚度C的计算公式为：C=(Gd^4)/(8D^3n)其中，G为弹簧材料的剪切模量，d和D的单位为mm，n为无量纲。

2.载荷：载荷是指施加在弹簧上的力或重量，用符号F表示，其单位为N。

载荷的大小会影响到弹簧的变形和工作性能。

3.工作长度：工作长度是指弹簧在工作状态下的长度，也称为工作高度，用符号H表示，其单位为mm。

工作长度的大小与弹簧的刚度和载荷有关。

4.自由长度：自由长度是指弹簧在无外力作用时的长度，用符号L0表示，其单位为mm。

自由长度的大小与弹簧线直径、圈数和线径外径有关。

根据载荷、工作长度和自由长度，可以计算出弹簧的变形量。

变形量是指弹簧在工作状态下相对于自由状态下的变化长度，用符号δ表示，其单位为mm。

5.弹簧力：弹簧力是指弹簧在工作状态下所产生的力，用符号Fspring表示，其单位为N。

弹簧力可以通过弹簧刚度和变形量的乘积来计算。

Fspring = C * δ其中C为弹簧刚度，δ为变形量。

综上所述，圆柱螺旋压缩弹簧的计算公式包括弹簧刚度、载荷、工作长度、自由长度和弹簧力等参数的计算公式。

这些参数的计算可以帮助工程师根据具体的需求来选择和设计合适的圆柱螺旋压缩弹簧，以满足机械装置的要求。

扭转弹簧工作原理
扭转弹簧是一种用来存储和释放弹性势能的机械装置，它常用于各种机械设备、钟表、玩具等中。

其工作原理基于弹簧的弹性变形性质。

扭转弹簧通常是由弹性材料制成的长条或圆柱形装置。

当外力作用于弹簧时，弹簧会扭曲或旋转，存储弹性势能。

当外力取消或减小时，弹簧会恢复原始形态，释放存储的弹性势能。

扭转弹簧的工作原理可以通过赫克定律来描述。

赫克定律指出，当扭力（或转矩）施加到弹簧上时，扭转角度与扭矩成正比，即角度与扭矩之间存在线性关系。

这个关系可以表示为：
T = kθ
其中，T是扭矩，k是弹簧的扭转刚度（也称为扭矩系数），θ是弹簧的扭转角度。

当扭矩施加到弹簧上时，弹簧会扭曲一定的角度。

这个扭曲角度与施加的扭矩大小、弹簧的扭转刚度和弹簧的几何形状等因素有关。

当扭矩取消时，弹簧会按照相反的方向恢复原始形态，并释放存储的弹性势能。

通过调整弹簧的材料、尺寸和几何形状等参数，可以实现不同的扭转弹簧特性，如扭转刚度和扭转角度范围。

这使得扭转弹簧能够在各种应用中提供合适的弹性支持和控制。

圆钢丝圆柱螺旋弹簧设计计算例题3) 圆钢丝圆柱螺旋扭转弹簧设计计算例题例3: 设计一结构型式为NVI 单臂弯曲扭转密卷右旋弹簧，顺旋向扭转。

安装扭矩T 1=43N ·mm ，工作扭矩T 2=123N ·mm ，工作扭转变形角︒=︒-︒=︒5312ϕϕϕ，内径＞φ6mm ，扭臂长为20mm,需要考虑长扭臂对扭转变形角的影响，此结构要求尺寸紧凑。

疲劳寿命 N ＞107次。

一、题解分析：a) 端部结构：NVI 单臂弯曲扭转； b) 弹簧体结构：密卷右旋； c) 使用旋向：顺旋向扭转； d) 安装扭矩：T 1 = 43N.mm ； e) 工作扭矩：T 2 = 123N.mm ；f) 工作扭转变形角：︒=-=5312ϕϕϕ； g) 弹簧内径：D 1 > 6mm ； h) 扭臂长度：L = 20mm i) 疲劳寿命: N ＞107次。

二、解题方法：方法1：严格设计法由分析可知，本题属于给定的条件可以参照表1中第二个条件处理，在这里因曲度系数K b 计算公式不同，其公式（2）需重新推导，根据使用转向不同分别按两种情况建立扭转弹簧设计计算钢丝直径的数学方程式。

① 当按顺向扭转时，K b = 1 则其方程式为： 由公式（45）得： 其中：K b = 1； 则化简得：0)ln (3232≤+-d b a d T π . . . . . . . .(N1)② 当按逆向（与弹簧旋向相反）扭转时，钢丝直径d 的数学方程式为：][3232σπ≤dT K b )ln (][d b a b+==κκσσ⎪⎪⎪⎩⎪⎪⎪⎨⎧≤-+=--=-=0][32)ln (][4414322σπκσd T K d b a C C K d d D C b b. . . . . . . . . . .(N2)公式(N2)适用用计算机求解，如果按数学方法求解，可将（N2）式再简化为：03240)2)(ln (222324≤+--+D T d T d D d d b a κπ . . . . . .(N3)显然在公式（N2）中T 2、D 2、a 、b 、k 在本题中为已知，由此可见，（N2）只含d 一个未知量的方程式，按有关高等数学方法或计算机均可求解。
