机械密封安装步骤
介绍机械密封安装的步骤
一，准备工作
在准备机械密封安装工作前，应先仔细研究机械密封的技术性能及安装要求，并对机械密封安装现场及设备技术条件进行评估。

1、检查安装设备，确保设备无损坏、无缝隙和漏气现象。

2、检查安装现场，按本次安装要求进行清理处理。

3、根据机械密封的技术要求准备必要的安装材料，包括密封件清洗剂、润滑剂、清洗棉、螺塞、密封螺栓和丝杆等。

4、确定安装位置，查看支承物及附件之间的间隙是否和机械密封技术书及样品确认书所规定的一致。

5、在支承物及附件之间打好布滑动间隙，把用清洗棉擦拭的现场清洁干净，并用润滑材料润滑。

二
1、将机械密封斜放放置在安装件上，用橡皮把机械密封安装支架固定在安装件上，采用螺钉或销子杆固定，确保机械密封可以得到充分的支撑和平衡，以防止安装不稳定。

2、把机械密封安装在安装件上，用丝杆或螺塞拧紧，调整机械密封的安装位置，以确保机械密封的垂直安装和轴向两端压紧力的一致性。

3、在安装时要检查机械密封的技术指标，如内部泄漏，外部泄漏，平盘压力，摩擦力以及动静态密封件的安装尺寸等。

泵类机械密封安装与维修摘要：泵类是工业中常见的机械产品之一，泵类机械的密封是其正常工作关键所在。

本文从从安装和维修方面，分析泵类密封故障与防治措施，对密封泄漏、滴液、鸣响、寿命过短等问题指出解决途径。

关键词：泵类机械；密封；安装；维修1 泵类机械密封的安装1.1 泵类机械密封安装准备确保安装腔洁净没有任何异物。

与机械密封配合的轴或轴套，尺寸正确，表面光滑，直线度良好，没有毛刺、尖角、刻痕或过深擦伤。

封住密封腔中所有机械密封运行时不用的孔。

密封腔端面必须干净、光滑并与轴心线垂直。

水平分壳泵的两个箱体必须配合良好，两个箱体之问有密封垫片，去除密封腔表面上所有尖角和毛刺。

用百分表检查轴的对准。

为获得最佳密封性能，轴对准允许的最大误差0.125mm（总指示偏差），错位过大可能意味着有损坏的轴承或弯曲的轴。

保持轴窜动最小，推荐窜动量范围0.125mm。

检查泵的磨损环和叶轮之间间隙是否恰当，轴必须旋转自如，摩擦和不恰当间隙引起的振动，能导致密封损坏。

当使用轴套时，确保轴套恰当地密封到轴上，防止轴套下面泄漏。

1.2 密封安装⑴应该谨慎处理机械密封。

干净很重要，不要将密封面向下放在地上或椅子上。

仔细阅读并遵守制造商提供的密封安装操作说明。

直到准备安装，否则不要打开包装。

⑵确保所有安装螺钉紧固。

当安装螺钉被用作密封与轴之间的驱动时，轴应打埋头孔来加固连接。

紧固压盖螺栓时，应平稳紧固，并且不使压盖受弹力。

在可能的地方使用4个以上螺钉的等间距压盖。

紧固压盖螺栓时，用塞尺检查轴与压盖之间的间隙，这在密封腔对压盖不导向时，显得特别重要，因为压盖必须精确对中。

⑶在启动泵之前，在压力下静态测试密封，可对压盖螺母做微小调整，以防比压盖垫片处可能发生的泄漏。

⑷不要干运行机械密封。

在特定情况下，对冲洗和冷却连接，应遵守制造商的操作说明。

确保泵的吸入口和排放口打开，并在启动泵前有一个正的液位压力。

当检查旋向是否正确和调整电机的连接时，也同样要这样做。

机械密封的安装方法机械密封是一种常见的密封装置，广泛应用于各种工业设备中，如泵、阀门、压缩机等。

正确的安装方法对于机械密封的使用寿命和密封效果至关重要。

下面将介绍机械密封的安装方法，希望能对大家有所帮助。

1. 准备工作。

在安装机械密封之前，首先需要做好准备工作。

检查机械密封的零部件是否完整，是否有损坏或缺失。

清洁安装位置，确保没有杂物和污垢。

准备好所需的工具和润滑剂。

2. 安装密封环。

将机械密封的密封环放置在密封座上，并确保密封环的安装位置正确。

在安装密封环之前，要先将密封环涂抹一层适量的润滑剂，以减少安装时的摩擦力，并提高密封环的密封效果。

3. 安装动环和静环。

将动环和静环安装到密封座上，并确保它们的位置正确。

在安装动环和静环之前，同样要给它们涂抹适量的润滑剂，以减少摩擦力，并保证密封效果。

4. 调整密封间隙。

安装好密封环、动环和静环后，需要对密封间隙进行调整。

根据机械密封的设计要求，调整密封环、动环和静环的位置，使它们之间的间隙达到最佳状态。

在调整密封间隙时，要注意不要使零部件受到损坏。

5. 安装密封壳体。

最后，将密封壳体安装到密封座上，并用螺栓将其固定。

在安装密封壳体时，要确保密封壳体与密封座之间没有缝隙，以免泄漏。

总结。

机械密封的安装方法虽然看起来简单，但却有很多需要注意的细节。

正确的安装方法可以保证机械密封的密封效果和使用寿命，同时也可以减少设备的维护成本和停机时间。

希望以上内容能够对大家在安装机械密封时有所帮助。

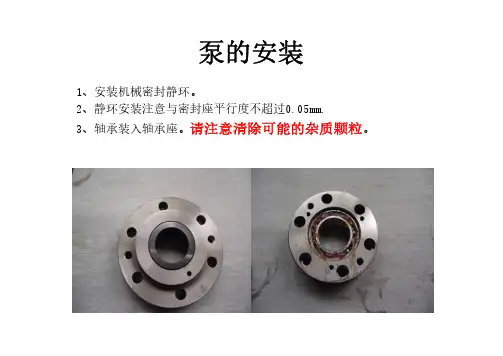

泵的安装1、安装机械密封静环。

2、静环安装注意与密封座平行度不超过0.05mm.3、轴承装入轴承座。

请注意清除可能的杂质颗粒。

泵的安装1 在密封环处涂上黄油再放叶轮。

2 放入垫片。

3 放入泵盖紧固螺栓。

泵的安装1 放入机械密封调整2 先用干净的抹布把泵轴擦拭一下，以免可能的杂质颗粒刮伤机械密封动环的密封面。

安装时则要在清除干净后在动环密封镜面上均匀得抹上一层黄油。

泵的安装1 机械密封动环侧面有一个止动螺钉，先用六角扳手拧紧止动螺钉。

2 安装机械密封时请注意保持密封座水平，用力要平稳，以免损坏密封座内的机械密封静环。

泵的安装1.放入平键。

2.放入轴承座和轴套。

3.装紧轴承座的紧固螺栓。

泵的安装1.放入防松垫。

2.装入轴螺帽并把轴往上提1.5-2.5mm.3.把防松垫卡入轴螺帽卡槽内。

泵的安装放入端盖，装紧端盖螺钉。

维护保养和拆装该类型泵的特点是结构简单，工作可靠，经久耐用。

在正常情况下，一般不需经常拆开保养，但当发现故障后随时给予排除即可。

一、维护保养时应注意的问题1、 滚动轴承：当泵长期运行后，轴承磨损到一定程度时．必须进行更换。

2 、叶轮前后口环：当叶轮前后口环磨损一定程度时，泵的额定流量明显的下降，必须进行更换。

3 、机械密封：机械密封在不泄漏的情况下，一般不应拆开检查。

但当机械密封泄漏量超过10ml/h（泄漏超过每分钟3～5 滴液体）时，则应检修或更换。

4 、经常检查地脚螺栓的情况。

5 、经常检查各仪器、仪表的使用情况。

6 、经常保持泵整体外表的清洁。

7 、经常检查泵及电机的温升和温度情况。

8 、经常检查电缆和电线的接触和使用完成状况（户外危险场合使用情况下，更应注意）。

维护保养和拆装二、泵的拆装1 、机械密封的拆装顺序（1）松开分体式对开联轴器的压紧螺栓，拆下联轴器。

（2）卸下泵轴端部的螺钉及挡圈。

（3）卸下机械密封座螺钉，取出机械密封。

（4）松开动环上的紧定螺钉，取出动环。

（5）松开静环压板，而后取出静环，装拆机械密封时，必须轻取轻放，注意动静环配合面的清洁，保持好动环的镜面，严禁敲击碰撞，装配机械密封时需在动、静环镜面上涂上一层清沽的润滑油。

机械密封安装图文并茂演示机械密封是一种旋转机械的轴封装置。

比如离心泵、离心机、反应釜和压缩机等设备。

由于传动轴贯穿在设备内外，这样，轴与设备之间存在一个圆周间隙，设备中的介质通过该间隙向外泄漏，如果设备内压力低于大气压，则空气向设备内泄漏，因此必须有一个阻止泄漏的轴封装置。

轴封的种类很多，由于机械密封具有泄漏量少和寿命长等优点，所以机械密封是在这些设备最主要的轴密封方式。

机械密封安装的好坏有关系到密封的效果。

下面介绍下机械密封的结构和安装过程。

AIG318 集装式机械密封。

水泵机械密封安装方法
水泵机械密封是水泵的重要组成部分，用来防止泵体内外的介质相互渗透。

机械密封的正确安装对水泵的正常运转和维护起着至关重要的作用。

以下是水泵机械密封的安装方法：
1. 在安装前，应清洗水泵的轴承和轴承座，确保其表面清洁无
油污和灰尘。

2. 检查机械密封的零件是否完整、无损坏，同时检查密封面的
光洁度和平整度，确保其符合要求。

3. 涂抹润滑油或润滑脂于轴承和机械密封轴套上，以减少轴承
与轴承座之间的摩擦。

4. 将机械密封组件依次套在轴上，并顺时针旋转紧固螺母，注
意不要过紧或过松。

5. 套上保护套，防止造成机械密封损坏或者污染。

6. 连接水泵的各个管道、电缆等，确保所有连接件的紧固牢固，无泄漏。

7. 在启动前，应将水泵进行试运转，检查机械密封的运转状态
和密封效果是否正常。

以上是水泵机械密封的安装方法，希望对大家有所帮助。

但是由于不同水泵的型号和结构有所差异，安装时应根据实际情况进行操作，遵循厂家提供的安装说明书。

- 1 -。

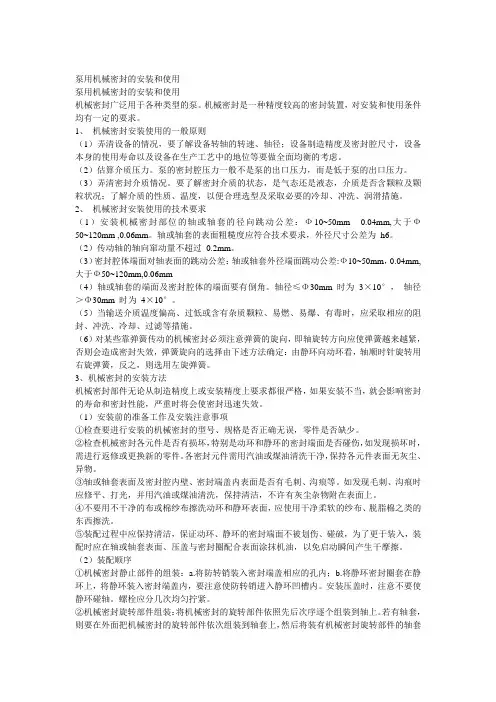

泵用机械密封的安装和使用泵用机械密封的安装和使用机械密封广泛用于各种类型的泵。

机械密封是一种精度较高的密封装置，对安装和使用条件均有一定的要求。

1、机械密封安装使用的一般原则（1）弄清设备的情况，要了解设备转轴的转速、轴径；设备制造精度及密封腔尺寸，设备本身的使用寿命以及设备在生产工艺中的地位等要做全面均衡的考虑。

（2）估算介质压力。

泵的密封腔压力一般不是泵的出口压力，而是低于泵的出口压力。

（3）弄清密封介质情况。

要了解密封介质的状态，是气态还是液态，介质是否含颗粒及颗粒状况；了解介质的性质、温度，以便合理选型及采取必要的冷却、冲洗、润滑措施。

2、机械密封安装使用的技术要求（1）安装机械密封部位的轴或轴套的径向跳动公差：Ф10~50mm 0.04mm,大于Ф50~120mm ,0.06mm。

轴或轴套的表面粗糙度应符合技术要求，外径尺寸公差为h6。

（2）传动轴的轴向窜动量不超过0.2mm。

（3）密封腔体端面对轴表面的跳动公差：轴或轴套外径端面跳动公差:Ф10~50mm，0.04mm,大于Ф50~120mm,0.06mm（4）轴或轴套的端面及密封腔体的端面要有倒角。

轴径≤Φ30mm 时为3×10°，轴径＞Φ30mm 时为4×10°。

（5）当输送介质温度偏高、过低或含有杂质颗粒、易燃、易爆、有毒时，应采取相应的阻封、冲洗、冷却、过滤等措施。

（6）对某些靠弹簧传动的机械密封必须注意弹簧的旋向，即轴旋转方向应使弹簧越来越紧，否则会造成密封失效，弹簧旋向的选择由下述方法确定：由静环向动环看，轴顺时针旋转用右旋弹簧，反之，则选用左旋弹簧。

3、机械密封的安装方法机械密封部件无论从制造精度上或安装精度上要求都很严格，如果安装不当，就会影响密封的寿命和密封性能，严重时将会使密封迅速失效。

（1）安装前的准备工作及安装注意事项①检查要进行安装的机械密封的型号、规格是否正确无误，零件是否缺少。

/
单级消防泵的机械密封安装步骤
不少客户在更换单级消防泵里面的机械密封的时候都存在不会换的情况，其实更换机械密封没有那么麻烦，仅仅需要七个步骤就能更换完毕。

1.查看是不是装到位，一定要装平坦。

2.先把橡皮衬套套在一块石墨块上，外面涂点黄油，轻按在单级消防泵的水封座中，若是按不下去，能够垫上小木条悄悄敲进入。

3.把机械密封的另一端（铁皮衬圈）套在单级消防泵轴上，口儿向外。

然后装上绷簧。

4.把另一块石墨块装在绷簧的外端。

5.把单级消防泵轴刺进到单级消防泵中，使两块石墨贴合在一起，构成密封面。

6.把螺丝固定好。

7.轻击单级消防泵轴，使之装到位。

水泵机械密封的安装方法
，内容完整
水泵机械密封的安装方法
标题：正确安装水泵机械密封的关键
水泵机械密封是水泵的重要组成部分，它的安装质量直接影响水泵的使用寿命和性能。

因此，正确安装水泵机械密封是非常重要的。

首先，在安装水泵机械密封之前，应该检查机械密封的外观，确保没有损坏，没有缺陷，没有变形，没有腐蚀，以确保机械密封的正常使用。

其次，在安装水泵机械密封时，应该注意控制安装的精度，确保机械密封的安装精度符合要求，以保证机械密封的正常使用。

此外，在安装水泵机械密封时，应该注意控制安装的力度，确保机械密封的安装力度不会过大，以免损坏机械密封。

最后，在安装水泵机械密封时，应该注意控制安装的温度，确保机械密封的安装温度不会过高，以免损坏机械密封。

总之，正确安装水泵机械密封是非常重要的，应该注意控制安装的精度、力度和温度，以确保机械密封的正常使用。

给水泵轴承和机封的装配流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!轴承和机封是给水泵的关键部件，其装配质量直接影响到水泵的正常运行。

循环水泵机械密封的安装方法
循环水泵机械密封的安装方法
循环水泵机械密封是一种重要的部件，它能够有效地防止液体泄漏，保护液体流体的安全运行。

下面我们就来看看循环水泵机械密封的安装方法。

1、首先，要检查水泵的水平度，确保泵的轴线正确，否则会造成机械密封的不正确安装。

2、接着，可以将机械密封放入到水泵的出口处，并紧固安装螺栓，以确保机械密封的牢固安装。

3、最后，在安装完机械密封后，要根据操作说明书检查螺栓的力矩是否符合规定，以确保机械密封的正确安装。

循环水泵机械密封的安装方法介绍完毕，正确安装机械密封可以起到保护水泵的作用，确保液体的安全运行。

此外，安装完机械密封后，还要定期检查机械密封的状态，以确保机械密封能够正常工作。
