5S标准-标识图样

附件：5S标识标准A、通道标识序号用途实样标识标准要求与应用范围A-1 主通道标识1、要求：颜色黄色，长度依通道长度，宽度5cm，线型实线；2、应用范围：主通道及停車线；A-2 一般通道标识1、要求：颜色黄色，长度20~200cm以下，宽度5cm，进出口处和岔道口处加箭头，线型实线；2、应用范围：一般通道线、楼梯、进出口及岔道口；A-3 危险区域定置标识1、要求：颜色红色，线型为宽度5cm；2、应用范围：危险区、化工品、灭火器材定位处；1 of 10B、区域标识序号用途实样标识标准要求及应用范围B-1 区域标牌1、要求：规格50cm×30cm，材料为泡沫，版面：上面区域文字说明，白底蓝字，字体宋体；下方是英文对照，白字蓝底。

上下比例约为4：1放置于门左或右侧，距地面1.6m；2、应用范围：生产线、加工区；B-2 区域铭牌1、要求：规格25cm×20cm，材料为金属或铝塑，版面：上面为房间标志，蓝底白字，上方是中文，下方是英文对照，；下面是5cm的空白区域，。

上下比例约为4：1，放置于门左或右侧，距地面1.6m；2、应用范围：办公区域、卫生间、检验测试区、仓库、培训室，会议室；B-3 办公室人员铭牌1、要求：规格15cm×10cm，材料为纸质打印，版面：黑字绿底；上排文字是部门说明；中排文字为职务说明；下排文字为人员姓名，贴于办公桌屏风左上角或右上角（左面桌人员贴左上角，右面桌人员贴右上角）；2、应用范围：办公室人员铭牌；名称：标准化课职务：课长姓名：赵为亮清洗刷板线Surface cleaning line2 of 10C、物品状态标识序号用途实样标识标准要求及应用范围C-1 物品存放（Ⅰ）类：1、要求：规格28cm×7.5cm黑字白底（可添加英文）外加边框且依边框裁下，标识贴于物品区正中距地面1.6m；字体宋体2、应用范围：大类物品或单个较小设备；（Ⅱ）类：1、要求：规格10cm×3cm黑字白底，外加边框且依边框裁下；字体宋体2、应用范围：小物品说明标识；C-2 货架标识1、要求：规格10cm×3cm黑字白底，外加边框且依边框裁下，标识贴于货架、文件柜或抽屉左上角；字体宋体2、应用范围：货架上、文件柜、抽屉上标识；3 of 104 of 10D 、限度标识序号 用途 实样标识标准要求及应用范围D-1限高标识1、要求：规格为空心等边倒三角形，2cm×2cm×2cm ；置于红线左上方，红线長30cm ，寬1cm ，距地面160cm ；2、应用范围：物品摆放限高标识；D-2 表头标识1、要求：根据压力要求选取压力范围，将范围之外的地方用红色纸遮盖住或用红色三角箭头标出上下限； 2、应用范围：压力表； D-3 液位标识1、要求：上下限標示用紅色线条，警示線用黃色线条，中心值用黑色线条，线条规格20cm×1cm ，字体宋体，字体大小为20；2、应用范围：液位上下限及警告提示；限高下限警示线 警示线 中心上限D、限度标识（续表1）5 of 106 of 10E 、安全标识序号 用途 实样标识标准要求及应用范围E-1安全通道标识安全通道緊急時用1、要求：A4紙大小，兩行文字（見樣），紅色，字体宋体，貼於通道門正中，距地面1.6m ；2、应用范围：安全通道标识； E-2安全警告标识（Ⅰ）类：1、要求：规格28cm×7.5cm 黑字白底，外加边框且依边框裁下，左为“警告”字样，紅色，右加说明性文字，黑色；字体宋体 2、应用范围：危险品勿动警告标识；（Ⅱ）类：1、要求：黄色塑料“人字形”支架，上方英文说明，中间是图示，下方是中文说明；2、应用范围：危险区域警告标识； E-3消防器材标识1、要求：规格30cm×10cm ，左面白底红字，字体36号，内容为提示标识；右面白底蓝字，字体36号，内容为责任人标识；字体宋体2、应用范围：现场所有消防器材；警告，危险品请勿动 消防器材 责任人 请勿乱动XXXF、运作状态标识序号用途实样标识标准要求及应用范围F-1 开关及使用说明标识1、要求：开关说明：简体2号字，红色，外加边框，开关字样贴于按扭上下，功能说明贴于开关下居中；门把手说：红底黑字，外形15x10cm，字体宋体160号，加粗，居中，紧靠并竖贴于门把手左或右下方2、应用范围：开关标识、门把手推拉说明；F-2 通风口飘带1、要求：采用尼龙绳制成，红色，长度10cm，贴于通风口中部；2、应用范围：通风状态标识；F-3 管路流向1、要求：黑色箭头，规格10cm×2cm，内依具体情况加说明性文字；2、应用范围：管路流向标识；废液出纯水进推拉7 of 10G、管理方法目视化序号用途实样标识标准要求及应用范围G-1 操作要求目视化1、要求：A4纸大小，右为操作图示，左为文字描述；2、应用范围：生产现场工艺作业流程目视化；G-2 净化室着装规定目视化1、要求：规格A4纸大小，表头是宋体字“净化室管理制度”，再下面就是对整个着装的要求，用图文的方式描述；2、应用范围：净化室着装规定；8 of 10H、公布栏（看板）序号用途实样标识标准要求及应用范围H-1 生产管理看板（Ⅰ）类：1、要求：规格为60cm×90cm大小，材料为铝制白板，内容根据实际填写；2、应用范围：物料需求、生产安排管理看板；（Ⅱ）类：1、要求：规格为90cm×120cm大小，材料为铝制白板，内容根据实际填写；2、应用范围：出货、产品需求等看板管理；9 of 10I 、限度样本序号用途实样标识标准要求及应用范围I-1 产品限度样本1、要求：A4纸大小，內容包括产品名称、缺陷实样、缺陷描述、放大图片（可选）、缺陷说明及可接受程度；2、应用范围：公司所有产品的限度样本制作标准；10 of 10。

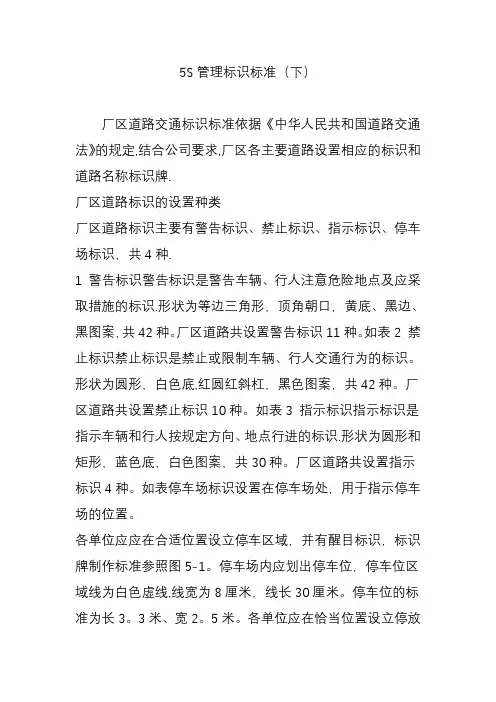

5S管理标识标准（下）厂区道路交通标识标准依据《中华人民共和国道路交通法》的规定,结合公司要求,厂区各主要道路设置相应的标识和道路名称标识牌.厂区道路标识的设置种类厂区道路标识主要有警告标识、禁止标识、指示标识、停车场标识，共4种.1 警告标识警告标识是警告车辆、行人注意危险地点及应采取措施的标识.形状为等边三角形，顶角朝口，黄底、黑边、黑图案，共42种。

厂区道路共设置警告标识11种。

如表2 禁止标识禁止标识是禁止或限制车辆、行人交通行为的标识。

形状为圆形，白色底,红圆红斜杠，黑色图案，共42种。

厂区道路共设置禁止标识10种。

如表3 指示标识指示标识是指示车辆和行人按规定方向、地点行进的标识.形状为圆形和矩形，蓝色底，白色图案，共30种。

厂区道路共设置指示标识4种。

如表停车场标识设置在停车场处，用于指示停车场的位置。

各单位应应在合适位置设立停车区域，并有醒目标识，标识牌制作标准参照图5-1。

停车场内应划出停车位，停车位区域线为白色虚线,线宽为8厘米，线长30厘米。

停车位的标准为长3。

3米、宽2。

5米。

各单位应在恰当位置设立停放自行车的场所，并有醒目标识，标识牌制作标准参照上图。

办公室物品标识及定置标准1.办公室定置图2.桌面物品定置图桌面所有物品都要体现在定置图上，根据办公设施的不同种类,提供一张本单位统一的桌面定置图. 3。

用电器插头标识宽为20mm，长根据实际情况而定。

电线必须横平竖直，插座离地、离开桌面.如图4。

办公桌上个人岗位标签长/宽为100mm/80mm。

放置方法和位置要单位内部统一.蓝底一寸照片。

空白处填写格言，内容自己设计。

如图5。

综合柜、文件柜、档案柜、资料柜、更衣柜标识长宽为90mm/60mm。

字号依据实际情况确定、美观清楚。

要求有责任人,物品摆放整齐,分类合理。

如图6. 文件夹标识字号依据实际情况确定、美观清楚.已经在柜子上标明责任人的，文件夹上不用标明责任单位或责任人。

如图7。

.准标识理管标5S包头钢铁（集团）有限责任公司二〇一一年八月..前言为了规范现场管理，形成公司统一的5S管理现场标识标准，提升现场可视化管理水平，特制定《包钢（集团）公司5S管理标识标准》。

本标准依据国家标识标准和行业标识标准，吸取了部分钢铁企业5S管理标识中的一些成功做法，并结合包钢实际制定，内容包括5S管理标识、色彩应用、标识制作和专业管理标准等。

本标准共分八部分：一、工业建（构）筑物、设施、设备标识标准；二、安全标识标准；三、现场标识标准；四、消防安全标识标准；五、厂区道路交通标识标准；六、办公室物品标识及定置标准；七、其他常用标识标准；八、厂容环境管理标准。

本标准适用于包钢集团所属各单位（部分矿山安全标识按矿山系统标识标准执行）。

本标准在实施过程中如遇特殊问题，请及时反馈包钢（集团）公司5S管理推进办公室。

..目录第一部分工业建（构）筑物、设施、设备标识标准 (1)第二部分安全标识标准 ..................................................13第三部分现场标识标准 ..................................................21第四部分消防安全标识标准 ............................................34第五部分厂区道路交通标识标准 ......................................39第六部分办公室物品标识及定置标准 .................................46第七部分其他常用标识标准 ............................................51第八部分厂容环境管理标准 ............................................62..第一部分工业建（构）筑物、设施、设备标识标准1 工业建（构）筑物1.1 工业建（构）筑物色彩的规定1.1.1 主厂房厂房外墙面为飞机灰套紫棕色，色卡号（GSB05-1426-2001 76 G10，GSB05-1426-2001 58 YR03）。

5S 管理标识标准包头钢铁（集团）有限责任公司二〇一一年八月前言为了规范现场管理，形成公司统一的5S管理现场标识标准，提升现场可视化管理水平，特制定《包钢（集团）公司5S 管理标识标准》。

本标准依据国家标识标准和行业标识标准，吸取了部分钢铁企业5S管理标识中的一些成功做法，并结合包钢实际制定，内容包括5S管理标识、色彩应用、标识制作和专业管理标准等。

本标准共分八部分：一、工业建（构）筑物、设施、设备标识标准；二、安全标识标准；三、现场标识标准；四、消防安全标识标准；五、厂区道路交通标识标准；六、办公室物品标识及定置标准；七、其他常用标识标准；八、厂容环境管理标准。

本标准适用于包钢集团所属各单位（部分矿山安全标识按矿山系统标识标准执行）。

本标准在实施过程中如遇特殊问题，请及时反馈包钢（集团）公司5S管理推进办公室。

目录第一部分工业建（构）筑物、设施、设备标识标准 (1)第二部分安全标识标准 (13)第三部分现场标识标准 (21)第四部分消防安全标识标准 (34)第五部分厂区道路交通标识标准 (39)第六部分办公室物品标识及定置标准 (46)第七部分其他常用标识标准 (51)第八部分厂容环境管理标准 (62)第一部分工业建（构）筑物、设施、设备标识标准1 工业建（构）筑物1.1 工业建（构）筑物色彩的规定1.1.1 主厂房厂房外墙面为飞机灰套紫棕色，色卡号（GSB05-1426-2001 76 G10，GSB05-1426-2001 58 YR03）。

厂房结构为银灰色，色卡号为（GSB05-1426-2001 74 B04）。

厂房气楼颜色为橄榄灰（GSB05-1426-2001 80 GY03）。

厂房内墙面为白色（彩板厂房除外）。

色卡按GB/T 15608-2006 《中国颜色体系》的规定执行，颜色控制范围为N9～N9.5之间。

1.1.2 办公楼办公楼外墙面颜色采用主色为GSB16-1629-2003标准中SM1-0813，套色为中灰色。

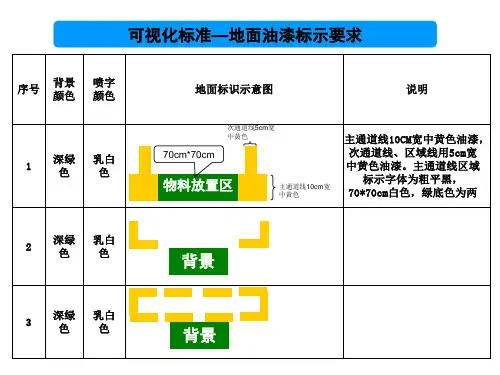

（5S现场管理）5S现场标识一、5S标识—通道标识1、主通道标识（1）、要求：颜色黄色，长度依通道长度，宽度5cm，线型实线；（2）、应用范围：主通道及停车线；2、一般通道标识(1)、要求：颜色黄色，长度20~200cm以下，宽度5cm，进出口处和岔道口处加箭头，线型实线；(2)、应用范围：一般通道线、楼梯、进出口及岔道口；3、危险区域定置标识（1）、要求：颜色红色，线型为宽度5cm；（2）、应用范围：危险区、化工品、灭火器材定位处；二、5S标识—区域标识1、区域标牌（1）、要求：规格50cm×30cm，材料为泡沫，版面：上面区域文字说明，白底蓝字，字体宋体；下方是英文对照，白字蓝底。
