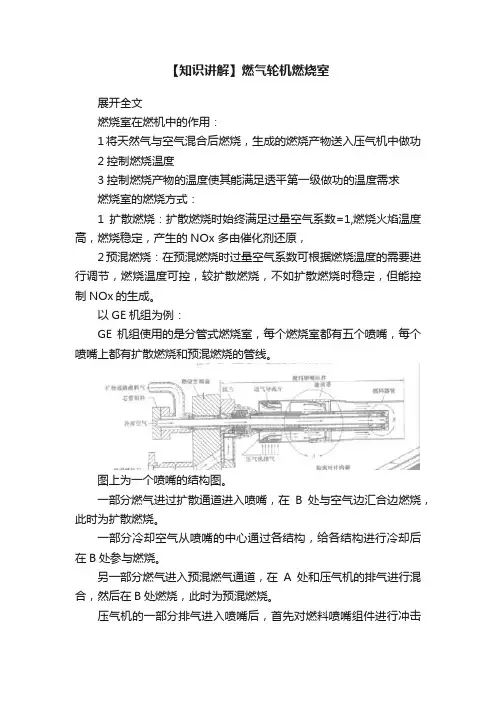

【知识讲解】燃气轮机燃烧室

【知识讲解】燃气轮机燃烧室

【知识讲解】燃气轮机燃烧室展开全文燃烧室在燃机中的作用：1将天然气与空气混合后燃烧，生成的燃烧产物送入压气机中做功2控制燃烧温度3控制燃烧产物的温度使其能满足透平第一级做功的温度需求燃烧室的燃烧方式：1扩散燃烧：扩散燃烧时始终满足过量空气系数=1,燃烧火焰温度高，燃烧稳定，产生的NOx 多由催化剂还原，2预混燃烧：在预混燃烧时过量空气系数可根据燃烧温度的需要进行调节，燃烧温度可控，较扩散燃烧，不如扩散燃烧时稳定，但能控制NOx的生成。

以GE机组为例：GE机组使用的是分管式燃烧室，每个燃烧室都有五个喷嘴，每个喷嘴上都有扩散燃烧和预混燃烧的管线。

图上为一个喷嘴的结构图。

一部分燃气进过扩散通道进入喷嘴，在B处与空气边汇合边燃烧，此时为扩散燃烧。

一部分冷却空气从喷嘴的中心通过各结构，给各结构进行冷却后在B处参与燃烧。

另一部分燃气进入预混燃气通道，在A处和压气机的排气进行混合，然后在B处燃烧，此时为预混燃烧。

压气机的一部分排气进入喷嘴后，首先对燃料喷嘴组件进行冲击冷却，再逆流向前在A处前端的开口和燃气混合。

燃烧室有三根管线供燃料，分别是D5 ，PM1，PM4管线。

D5管线给燃烧室的每个燃烧喷嘴的扩散通道提供燃料。

PM1给每个燃烧室中的一个燃烧喷嘴的预混燃气通道提供燃料PM4 给每个燃烧室中的四个燃烧喷嘴的预混燃气通道提供燃料。

燃烧的方式有扩散燃烧，次先导预混燃烧，和预混燃烧在扩散燃烧时，D5管线供燃气，PM1，PM4不供燃气。

此时在B出口只有扩散燃烧的燃气，其余的管线出来的均为空气。

在次先导预混燃烧时，由D5管线，PM1管线供燃气，PM4管线不供气，此时只有扩散燃烧，和一个喷嘴进行预混燃烧，其余喷嘴的预混燃气通道在B出口均为空气在预混燃烧时，由D5管线，PM1，PM4管线供燃气，此时五个喷嘴均有扩散燃烧和预混燃烧。

后来经过改进变成下图将PM1移至中心位置，并去除中心喷嘴的扩散燃烧管线。

此时周围五个喷头既有扩散燃烧过线又有预混燃烧管线，而中心喷头只有预混燃烧管线。

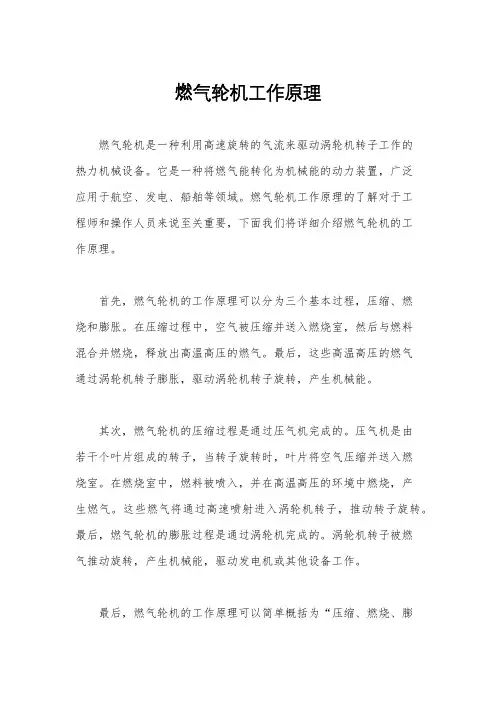

燃气轮机工作原理

燃气轮机工作原理

燃气轮机工作原理燃气轮机是一种利用高速旋转的气流来驱动涡轮机转子工作的热力机械设备。

它是一种将燃气能转化为机械能的动力装置，广泛应用于航空、发电、船舶等领域。

燃气轮机工作原理的了解对于工程师和操作人员来说至关重要，下面我们将详细介绍燃气轮机的工作原理。

首先，燃气轮机的工作原理可以分为三个基本过程，压缩、燃烧和膨胀。

在压缩过程中，空气被压缩并送入燃烧室，然后与燃料混合并燃烧，释放出高温高压的燃气。

最后，这些高温高压的燃气通过涡轮机转子膨胀，驱动涡轮机转子旋转，产生机械能。

其次，燃气轮机的压缩过程是通过压气机完成的。

压气机是由若干个叶片组成的转子，当转子旋转时，叶片将空气压缩并送入燃烧室。

在燃烧室中，燃料被喷入，并在高温高压的环境中燃烧，产生燃气。

这些燃气将通过高速喷射进入涡轮机转子，推动转子旋转。

最后，燃气轮机的膨胀过程是通过涡轮机完成的。

涡轮机转子被燃气推动旋转，产生机械能，驱动发电机或其他设备工作。

最后，燃气轮机的工作原理可以简单概括为“压缩、燃烧、膨胀”。

在实际应用中，燃气轮机通常与发电机相连，利用旋转的涡轮机转子产生的机械能驱动发电机发电。

燃气轮机具有结构简单、启动快速、响应灵活等优点，因此在发电厂、航空、船舶等领域得到广泛应用。

总之，燃气轮机是一种重要的动力装置，其工作原理的了解对于工程师和操作人员来说至关重要。

通过对燃气轮机的压缩、燃烧、膨胀过程的详细介绍，相信读者对燃气轮机的工作原理有了更深入的了解。

希望本文能够帮助读者更好地理解燃气轮机的工作原理，为相关领域的工程实践提供帮助。

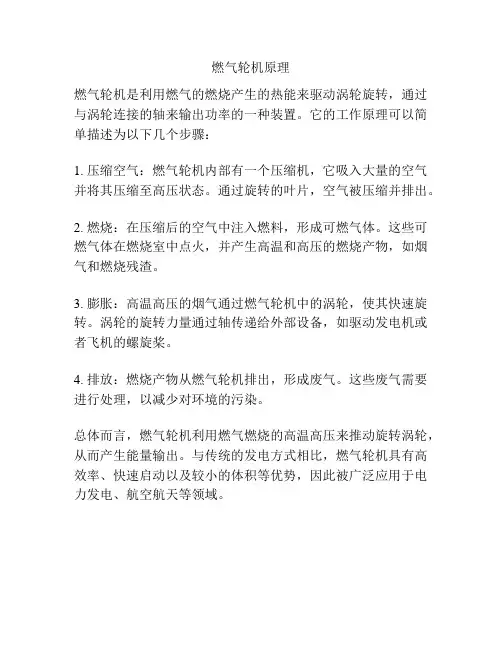

燃气轮机原理

燃气轮机原理

燃气轮机原理
燃气轮机是利用燃气的燃烧产生的热能来驱动涡轮旋转，通过与涡轮连接的轴来输出功率的一种装置。

它的工作原理可以简单描述为以下几个步骤：
1. 压缩空气：燃气轮机内部有一个压缩机，它吸入大量的空气并将其压缩至高压状态。

通过旋转的叶片，空气被压缩并排出。

2. 燃烧：在压缩后的空气中注入燃料，形成可燃气体。

这些可燃气体在燃烧室中点火，并产生高温和高压的燃烧产物，如烟气和燃烧残渣。

3. 膨胀：高温高压的烟气通过燃气轮机中的涡轮，使其快速旋转。

涡轮的旋转力量通过轴传递给外部设备，如驱动发电机或者飞机的螺旋桨。

4. 排放：燃烧产物从燃气轮机排出，形成废气。

这些废气需要进行处理，以减少对环境的污染。

总体而言，燃气轮机利用燃气燃烧的高温高压来推动旋转涡轮，从而产生能量输出。

与传统的发电方式相比，燃气轮机具有高效率、快速启动以及较小的体积等优势，因此被广泛应用于电力发电、航空航天等领域。

燃气轮机基础知识

燃气轮机基础知识
燃气轮机基础知识
第一章 绪论
一、燃气轮机发电装置的组成 燃气轮机是近几十年迅速发展起来的热能动力机械。现广泛应用的是按 开式循环工作的燃气轮机。它不断地由外界吸入空气，经过压气机压缩，在 燃烧室中通过与燃料混合燃烧加热，产生具有较高压力的高温燃气，再进入 透平膨胀作功，并把废气排入大气。输出的机械功可作为驱动动力之用。因 此，由压气机、燃烧室、透平再加上控制系统及基本的辅助设备，就组成了 燃气轮机装置。如果用以驱动发电机供应电力，就成了燃气轮机发电装置。
燃气轮机基础知识
第一章 绪论
先进的燃气轮机已普遍应用模块化结构。运输、安装、维修和更换都比 较方便，而且广泛地应用了孔探仪、振动、温度监控、焰火保护等措施，其 可靠性和可用率大为提高，指标已超过了蒸汽轮机电站的相应指标。此外， 在环保方面，出于燃气轮机的燃烧效率很高，排气干净，未燃烧的碳氢化合 物，CO、S0X，等排放物一般的都能够达到严格的环保标准，再结合应用 干式低NOX燃烧室、排气烟道中安装选择性催化还原装置(SCR)等技术措施， 可施使NOX的排放低至9ppm，满足最严格的环保要求。因此，燃气轮机发 电机组，特别是燃气-蒸汽联合循环机组已作基本负荷机组或备用机组得到 了迅速的应用。 燃气轮机的发展主要还是圈绕着增加单机功率，提高效率和经济性，燃 用多种燃料和廉价燃料，减少对环境的有害影响来进行的。诸如加强高温材 料的开发，提高冷却技术，发展闭回路蒸汽冷却燃气轮机，发展新型航空改 型燃气轮机，开发先进的燃气轮机循环，进一步发展清洁煤技术等等。燃煤 的燃气-蒸汽联合循环是“煤的清洁燃绕”技术中最为令人瞩目的项目，是九十 年代到下世纪之初最有发展前途的方式。到目前为止最具竞争力的方案有三 个，即(1)增压流化床方案(PFBC);(2)增压流化床加炭化炉加顶置燃烧室方 案(简称CPFBC燃气· 蒸汽联合循环);(3)整体煤气化联合循环(IGCC)。

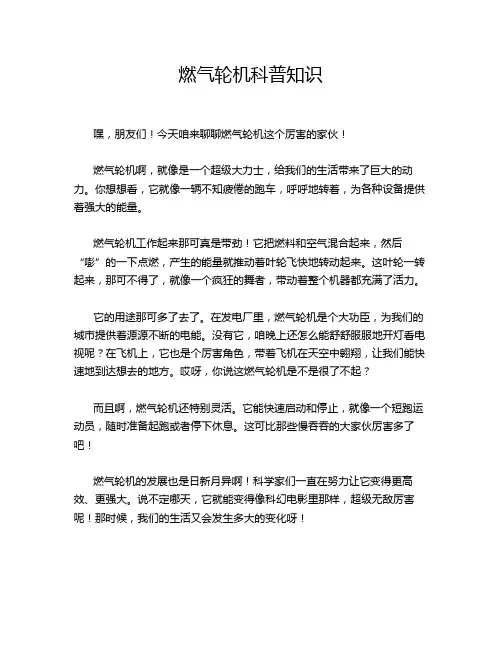

燃气轮机科普知识

燃气轮机科普知识

燃气轮机科普知识
嘿，朋友们！今天咱来聊聊燃气轮机这个厉害的家伙！
燃气轮机啊，就像是一个超级大力士，给我们的生活带来了巨大的动力。

你想想看，它就像一辆不知疲倦的跑车，呼呼地转着，为各种设备提供着强大的能量。

燃气轮机工作起来那可真是带劲！它把燃料和空气混合起来，然后“嘭”的一下点燃，产生的能量就推动着叶轮飞快地转动起来。

这叶轮一转起来，那可不得了，就像一个疯狂的舞者，带动着整个机器都充满了活力。

它的用途那可多了去了。

在发电厂里，燃气轮机是个大功臣，为我们的城市提供着源源不断的电能。

没有它，咱晚上还怎么能舒舒服服地开灯看电视呢？在飞机上，它也是个厉害角色，带着飞机在天空中翱翔，让我们能快速地到达想去的地方。

哎呀，你说这燃气轮机是不是很了不起？
而且啊，燃气轮机还特别灵活。

它能快速启动和停止，就像一个短跑运动员，随时准备起跑或者停下休息。

这可比那些慢吞吞的大家伙厉害多了吧！
燃气轮机的发展也是日新月异啊！科学家们一直在努力让它变得更高效、更强大。

说不定哪天，它就能变得像科幻电影里那样，超级无敌厉害呢！那时候，我们的生活又会发生多大的变化呀！
咱再想想，如果没有燃气轮机，这世界会变成啥样呢？很多工厂可能就没法正常运转了，飞机也飞不起来了，那可真是不敢想象啊！所以说，燃气轮机可真是我们生活中不可或缺的一部分啊。

朋友们，燃气轮机就是这样一个神奇又重要的东西。

它默默地工作着，为我们的生活带来便利和进步。

让我们一起为燃气轮机点个赞吧！它真的值得我们好好珍惜和爱护呀！
原创不易，请尊重原创，谢谢!。

燃气轮机基础知识普及

燃气轮机基础知识普及

严格把控质量关，让生产更加有保障 。2020年10月 下午5时 0分20.10.2217:00Oct ober 22, 2020
作业标准记得牢，驾轻就熟除烦恼。2020年10月22日星期 四5时0分1秒17:00:0122 October 2020
好的事情马上就会到来，一切都是最 好的安 排。下 午5时0分1秒下 午5时0分17:00:0120.10.22
流阻增加，涡轮膨胀功减小(5%~10%)
③ 极限回热 T2’*=T4*, T4’*=T2* 实际回热T2’*<T4*, T4’*>T2*
面积不可能无限大，存在传热温差
回热不完善 ④温比一定时，提高压比，回热 效果变差。
当压比达到回热极限压比时，T4*=T2* 回热效果变为乌有。
压比应小于回热极限压比。
提高温比* = T3*/T1*
——从循环特性参数方面来讲，这是提高循环 热效率的主要方向。
——表现在两方面: 一方面提高燃气初温，即透平前温T3*； 一方面降低T1*，即降低环境温度T0。
对于提高燃气初温
依赖两种技术的发展。
第一种技术：加强冶金工业耐高温合金技术的发展、加强热处理 工艺技术的研究，以提高涡轮透平材料的耐高温特性。
回热循环的特点
①具有较高的热效率
吸热温度增加、放热温度降低
q 2-2’
q 4-4’
未考虑压力损失
由六个热力过程组成 ： 1-2 压缩过程； 2-2’ 在回热器中的预热过程； 2’-3 燃烧加热过程； 3-4 膨胀做功过程； 4-4’ 在回热器中的冷却过程； 4’-1 大气中的放热过程。
②循环比功不变，实际略有减小
燃气轮机会在1650~1700 ℃而终止燃气初温的增长。

燃机电厂基础知识介绍

燃机电厂基础知识介绍

5
1.2 简单循环燃气轮机原理
• 燃机循环
1－压气机 2－燃烧室 3－透平 4－轴承 5－发电机
6
1.3 燃机命名规则
• GE公司可提供重型和航机改型燃气轮机以作发电和工业应 用。重型燃气轮机有简单循环和回热循环，由五个系列组 成:MS3002，MS5000，MS6001，MS7001和MS9000。有 单轴和双轴结构，用于带动发电机发电或机械驱动。 • 机组中各代号的含义如下： • M 5 32 2 • - -- • (1) (2) (3) (4) • (1)用途:M-机械驱动;GD-发电设备;PG-箱装式发电设备 • (2)系列号:3,5,6,7,9等相应表MS3002,MS5000,MS6001等 的系列号 • (3)输出功率:大致为几百、几千、或几万马力 • (4)轴数:是单轴还是双轴(即1或2)
10
1.4 燃机组成
• 燃气轮机由压气机、燃烧室和燃气透平组成。压气机 有轴流式和离心式两种，轴流式压气机效率较高，适 用于大流量的场合。在小流量时，轴流式压气机因后 面几级叶片很短，效率低于离心式。功率为数兆瓦的 燃气轮机中，有些压气机采用轴流式加一个离心式作 末级，在达到较高效率的同时又缩短了轴向长度。 • 附属系统和设备，包括：启动装置、燃料系统、油系 统、进气系统、排气系统等。 • 燃气轮机的主要优点是小而轻。单位功率的质量，重 型燃气轮机一般为2～5千克/千瓦，而航机一般低于 0.2千克/千瓦。
17
1.6.3 压气机机翼
18
1.6.4 燃机压气机
• 压气机：绝热压缩 • 压气机进气温度 • 提高压比（B级12, E级15，F级17,H级23） ：1.增加 级数（H级18级）；2.提高轮毂直径（提高叶片顶部 速度）；改良叶型，使其有更高的临界马赫数，并有 较小的叶型损失。 • 进口可转导叶（IGV)：1.在起，停机过程中，低转速 时，控制进气角度（降低进气攻角，防止叶片背面进 气气流旋转脱离，压气机喘振），防止压气机喘振。 2.保持透平排气温度不变。

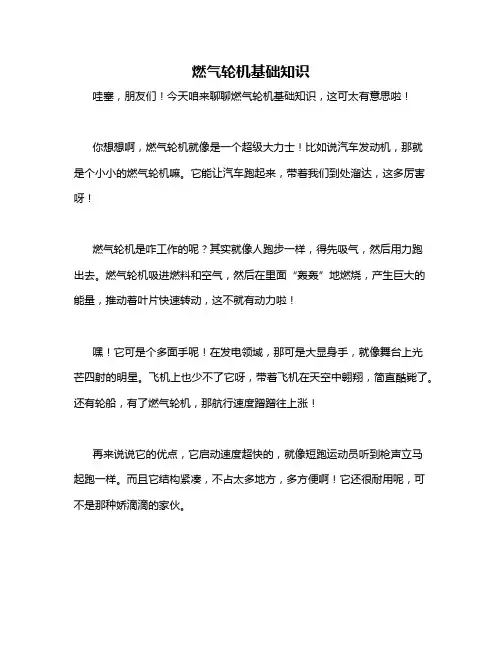

燃气轮机基础知识

燃气轮机基础知识

燃气轮机基础知识
哇塞，朋友们！今天咱来聊聊燃气轮机基础知识，这可太有意思啦！
你想想啊，燃气轮机就像是一个超级大力士！比如说汽车发动机，那就是个小小的燃气轮机嘛。

它能让汽车跑起来，带着我们到处溜达，这多厉害呀！
燃气轮机是咋工作的呢？其实就像人跑步一样，得先吸气，然后用力跑出去。

燃气轮机吸进燃料和空气，然后在里面“轰轰”地燃烧，产生巨大的能量，推动着叶片快速转动，这不就有动力啦！
嘿！它可是个多面手呢！在发电领域，那可是大显身手，就像舞台上光芒四射的明星。

飞机上也少不了它呀，带着飞机在天空中翱翔，简直酷毙了。

还有轮船，有了燃气轮机，那航行速度蹭蹭往上涨！
再来说说它的优点，它启动速度超快的，就像短跑运动员听到枪声立马起跑一样。

而且它结构紧凑，不占太多地方，多方便啊！它还很耐用呢，可不是那种娇滴滴的家伙。

咱再想想，如果没有燃气轮机，那我们的生活会变成啥样呢？飞机飞不
起来了，轮船慢悠悠的，那可不行呀！燃气轮机就是我们现代生活的大功臣！
它当然也不是完美无缺的啦，它也有一些小缺点呢，比如油耗可能会有
点高。

但这并不影响它的重要性呀！
总之，燃气轮机就是这么个神奇又重要的东西。

我们的生活离不开它，
它让我们的世界变得更加精彩，更加便利！所以呀，我们可得好好了解了解它，好好重视它呀！。

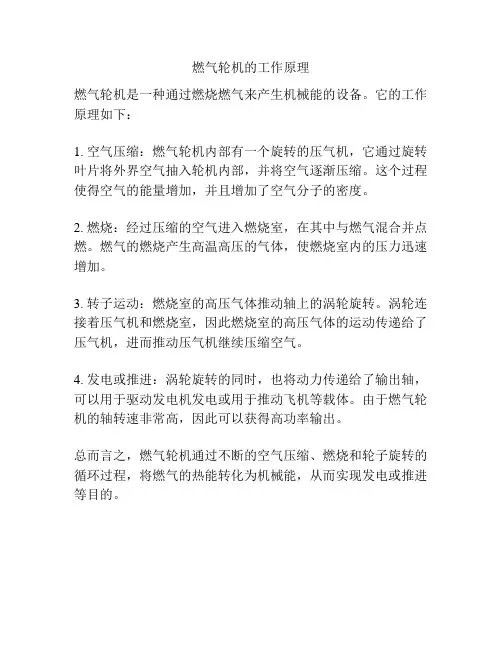

燃气轮机的工作原理
