压力变送器常见故障及分析

压力变送器常见故障分析以及解决方案压力变送器是一种工业自动化控制装置，在工业自动化过程中非常常见。

但是在使用过程中，由于各种因素，可能会出现各种故障，如何迅速准确地判断和解决故障成为了工程师的必修课。

本文将会介绍压力变送器的常见故障及解决方案。

常见故障分析与解决方案1. 无输出信号问题描述如果出现无输出信号，那么首先需要检查变送器的电源、信号输出线路、压力接点、与控制器的连接线路等。

可能原因•电源线路受到干扰，或供电电源不足。

•功率隔离器失效。

•变送器信号输出线路有断路。

•存在压力接点、测量接线不良或者没有接线。

•与控制器的接线不良。

解决方案•检查变送器的电源，并确保其供电电源足够。

•检查功率隔离器的状态是否正常。

•检查变送器信号输出线路是否存在断路，及时更换。

•检查压力接点、测量接线是否良好，有没有接好。

•检查连接线路，确保与控制器的接线良好。

2. 信号不稳定问题描述如果信号不稳定，建议检查压力管路，压力点接口、电缆连接接口等。

可能原因•压力点的管路未经过处理。

•压力点的接口未连接牢固。

•电缆接口电磁场干扰。

•与控制器之间信号线路存在短路或断路。

解决方案•处理压力管路，确保管路畅通无阻，无进气情况发生。

•检查压力点的接口，确保连接良好。

•检查电缆连接接口，避免电磁波的干扰情况。

•检查与控制器之间信号线路是否存在短路、断路情况，及时更换维修。

3. 信号值不准确问题描述如果出现信号值不准确的情况，那么建议需要检查压力点，压力传感器的灵敏度以及环境状态。

可能原因•压力点温度过高或过低，影响传感器的温度补偿性能。

•环境中湿度过大，导致电路寄生电容产生，影响变送器的信号输出。

•压力点倒装，或被异物堵住，影响测值。

•压力传感器的灵敏度不够，影响变送器的精度。

解决方案•修理压力点环境，或将压力点移动到环境适宜的位置，保障传感器温度补偿性能。

•降低环境湿度，减小电路寄生电容的影响。

•检查并及时处理压力点倒装和异物堵塞的情况。

压力变送器常见故障与及分析压力变送器是一种常见的工业自动化仪表，用于测量和传递工业过程中的压力信号。

在使用过程中，压力变送器可能会出现一些常见的故障，例如零点漂移、量程漂移、输出信号不稳定等。

以下是对压力变送器常见故障的分析以及可能的原因和解决方法。

1.零点漂移零点漂移是指在无任何压力作用时，测量到的输出信号不为零。

可能的原因包括：机械部件撞击或振动、温度变化、电源电压波动等。

解决方法包括：重新校准零点、检查机械连接是否稳固、检查电源电压是否稳定。

2.量程漂移量程漂移是指在一定的压力范围内，测量到的输出信号不稳定或不准确。

可能的原因包括：机械部件磨损、密封不良、温度变化等。

解决方法包括：检查机械部件是否正常工作、更换密封件、进行温度补偿。

3.输出信号不稳定输出信号不稳定是指在稳定的压力下，测量到的输出信号波动较大。

可能的原因包括：供电电压不稳定、电磁干扰、传感器故障等。

解决方法包括：检查供电电源是否稳定、排除电磁干扰、检查传感器的连接和性能。

4.静压补偿不准确静压补偿是指在存在静态压力时，测量到的压力值与实际值不一致。

可能的原因包括：静压补偿装置损坏、参数设置错误等。

解决方法包括：检查静压补偿装置的状况、重新设置参数。

5.温度补偿不准确温度补偿是指在不同温度下，测量到的压力值与实际值不一致。

可能的原因包括：温度传感器故障、温度补偿参数错误等。

解决方法包括：检查温度传感器的连接和性能、重新设置温度补偿参数。

6.传感器失效传感器失效是指压力变送器测量压力值时无法正常输出信号。

可能的原因包括：传感器老化、损坏、连接不良等。

解决方法包括：更换传感器、检查连接是否稳固。

以上是压力变送器常见故障的分析以及可能的原因和解决方法。

在使用压力变送器时，应定期检查和维护，及时排除故障，以确保其正常工作并提供准确的压力信号。

压力变送器的常见故障处理概述压力变送器作为工业自动化控制系统中重要的传感器之一，经常会遇到各种故障。

本文将通过分析和总结压力变送器常见的故障现象，提出相应的解决方案，以帮助读者更好地解决问题。

常见故障现象及分析1. 输出信号异常或不稳定输出信号异常或不稳定是压力变送器常见的故障现象之一。

其可能的原因有：•传感器的接触不良；•传感器的电缆损坏或连接不稳；•传感器测量介质的压力、温度等参数波动过大。

解决方案：•检查传感器与系统的连接是否牢固，需要重新插拔插头，确保接触良好；•检查传感器的电缆是否完好，如发现损坏、老化等现象，更换电缆；•通过调整测量介质的压力、温度等参数，或者更换更为稳定的介质，以保持输出信号的稳定。

2. 输出信号异常或偏差较大压力变送器导致输出信号异常或偏差较大的原因有：•传感器在运输、安装、维护等过程中造成了机械损伤；•传感器的感温元件或电子接口损坏；•系统的电源电压不稳定，或电缆电导出现异常；•传感器更换后，未进行重新校准。

解决方案：•检查传感器是否存在机械损伤，包括有无敲击、挤压、掉落等现象；•检查传感器的感温元件和电子接口是否损坏；•检查系统的电源电压是否稳定，或更换更为适合的电缆；•在更换传感器后，及时进行校准，确保输出信号合适。

3. 压力传感器输出信号发生“死区”传感器输出信号发生“死区”是因为传感器在测量介质的过程中出现了一些问题，导致输出信号不稳定或中断。

解决方案：•检查传感器的信号线是否受到电磁干扰，如果是，则采取屏蔽措施；•检查传感器是否接触不良，可以进行检查，并逐一排除故障点；•检查系统的接地情况并适当调整，可以减小电磁干扰的影响。

总结通过以上几个方面的分析，可以有效地解决压力变送器常见故障问题。

当然，实际的故障情况是多种多样的，解决问题也需要结合具体情况具体分析，确定问题、分析原因并采取相应的措施。

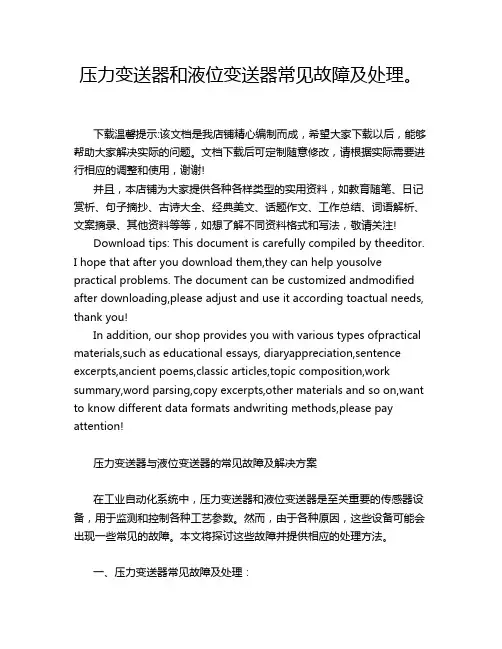

压力变送器和液位变送器常见故障及处理。

下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!压力变送器与液位变送器的常见故障及解决方案在工业自动化系统中，压力变送器和液位变送器是至关重要的传感器设备，用于监测和控制各种工艺参数。

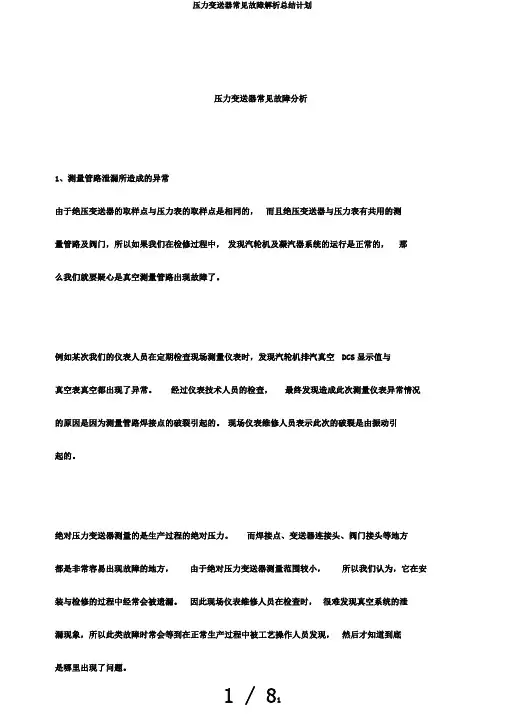

压力变送器常见故障分析1、测量管路泄漏所造成的异常由于绝压变送器的取样点与压力表的取样点是相同的，而且绝压变送器与压力表有共用的测量管路及阀门，所以如果我们在检修过程中，发现汽轮机及凝汽器系统的运行是正常的，那么我们就要疑心是真空测量管路出现故障了。

例如某次我们的仪表人员在定期检查现场测量仪表时，发现汽轮机排汽真空DCS显示值与真空表真空都出现了异常。

经过仪表技术人员的检查，最终发现造成此次测量仪表异常情况的原因是因为测量管路焊接点的破裂引起的。

现场仪表维修人员表示此次的破裂是由振动引起的。

绝对压力变送器测量的是生产过程的绝对压力。

而焊接点、变送器连接头、阀门接头等地方都是非常容易出现故障的地方，由于绝对压力变送器测量范围较小，所以我们认为，它在安装与检修的过程中经常会被遗漏。

因此现场仪表维修人员在检查时，很难发现真空系统的泄漏现象，所以此类故障时常会等到在正常生产过程中被工艺操作人员发现，然后才知道到底是哪里出现了问题。

由上文我们可以得到一个结论，仪表安装人员在安装绝压变送器的时候，一定要注意将绝压变送器的位置正确，也一定要注意将导压管与变送器螺纹接口对接好并焊牢固。

2、安装不标准导致绝对压力变送器测量管路积液而影响真空显示公司的余热发电汽轮机组在正常运行时出现了故障，现场仪表维修人员在对汽轮机组进行检修时发现，冷凝器真空在运行时出现了绝对压力逐渐升高的现象。

由于高压凝汽器的取样点与冷凝器真空的取样点十分接近，所以现场仪表维修人员又对高压凝汽器进行了检查，发现高压凝汽器的数值变化偏差较大。

而同时在检查机组负荷时并没有发现明显的变化异常，仪表维修人员反复的对低压凝汽器，冷凝汽真空以及高压凝汽器进行检测后发现，前两者显示值接近，而后两者偏差却较大，由此确定绝对压力变送器是正常的，此次故障并不是由管路泄露所引起的。

仪表维修人员认为汽轮机组采用的是五个取样分管，独立取样的方法安装.由此便很快得出了结论，此次的汽轮机组故障，是由于安装人员在安装时没有正确安装到位，才导致汽轮机运行时出现了堵塞问题。

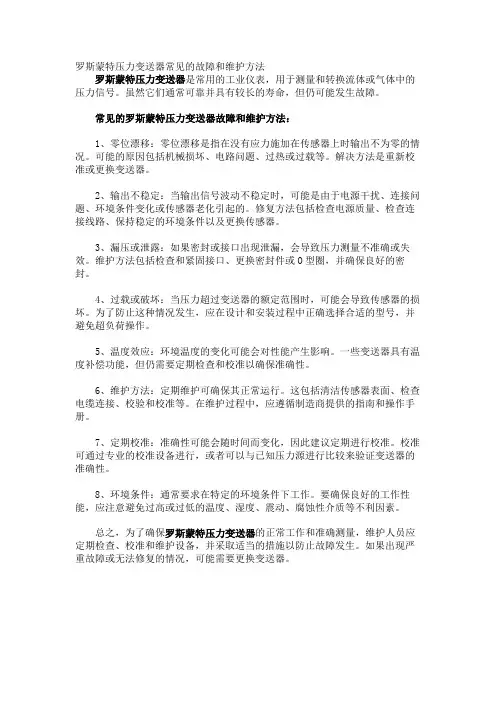

罗斯蒙特压力变送器常见的故障和维护方法罗斯蒙特压力变送器是常用的工业仪表，用于测量和转换流体或气体中的压力信号。

虽然它们通常可靠并具有较长的寿命，但仍可能发生故障。

常见的罗斯蒙特压力变送器故障和维护方法：1、零位漂移：零位漂移是指在没有应力施加在传感器上时输出不为零的情况。

可能的原因包括机械损坏、电路问题、过热或过载等。

解决方法是重新校准或更换变送器。

2、输出不稳定：当输出信号波动不稳定时，可能是由于电源干扰、连接问题、环境条件变化或传感器老化引起的。

修复方法包括检查电源质量、检查连接线路、保持稳定的环境条件以及更换传感器。

3、漏压或泄露：如果密封或接口出现泄漏，会导致压力测量不准确或失效。

维护方法包括检查和紧固接口、更换密封件或O型圈，并确保良好的密封。

4、过载或破坏：当压力超过变送器的额定范围时，可能会导致传感器的损坏。

为了防止这种情况发生，应在设计和安装过程中正确选择合适的型号，并避免超负荷操作。

5、温度效应：环境温度的变化可能会对性能产生影响。

一些变送器具有温度补偿功能，但仍需要定期检查和校准以确保准确性。

6、维护方法：定期维护可确保其正常运行。

这包括清洁传感器表面、检查电缆连接、校验和校准等。

在维护过程中，应遵循制造商提供的指南和操作手册。

7、定期校准：准确性可能会随时间而变化，因此建议定期进行校准。

校准可通过专业的校准设备进行，或者可以与已知压力源进行比较来验证变送器的准确性。

8、环境条件：通常要求在特定的环境条件下工作。

要确保良好的工作性能，应注意避免过高或过低的温度、湿度、震动、腐蚀性介质等不利因素。

总之，为了确保罗斯蒙特压力变送器的正常工作和准确测量，维护人员应定期检查、校准和维护设备，并采取适当的措施以防止故障发生。

如果出现严重故障或无法修复的情况，可能需要更换变送器。

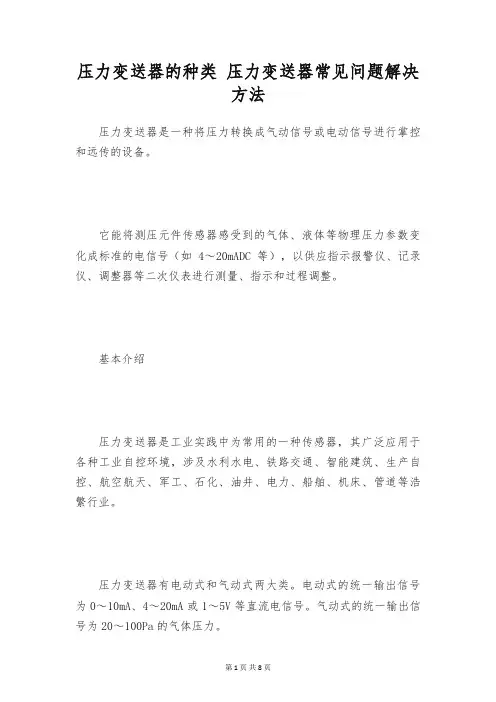

压力变送器的种类压力变送器常见问题解决方法压力变送器是一种将压力转换成气动信号或电动信号进行掌控和远传的设备。

它能将测压元件传感器感受到的气体、液体等物理压力参数变化成标准的电信号（如4～20mADC等），以供应指示报警仪、记录仪、调整器等二次仪表进行测量、指示和过程调整。

基本介绍压力变送器是工业实践中为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等浩繁行业。

压力变送器有电动式和气动式两大类。

电动式的统一输出信号为0～10mA、4～20mA或1～5V等直流电信号。

气动式的统一输出信号为20～100Pa的气体压力。

压力变送器按不同的转换原理可分为力（力矩）平衡式、电容式、电感式、应变式和频率式等，下面简单介绍几种压力（差压）变送器的原理、结构、使用、检修和校验等学问。

压力变送器的紧要作用把压力信号传到电子设备，进而在计算机显示压力其原理大致是：将水压这种压力的力学信号变化成电流（4—20mA）这样的电子信号压力和电压或电流大小成线性关系，一般是正比关系。

所以，变送器输出的电压或电流随压力增大而增大由此得出一个压力和电压或电流的关系式压力变送器的被测介质的两种压力通入高、低两压力室，低压室压力接受大气压或真空，作用在元（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。

压力变送器是由测量膜片与两侧绝缘片上的电极各构成一个电容器。

当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节。

压力变送器是一种用于测量工艺管道或罐体中气体、液体或蒸汽等液位的压力差，并将通过数据的转换、开方将测量的差压值转换成电流信号输出。

在日常的操作使用当中，总是避开不了会显现这样那样的故障情况。

面对压力变送器的故障现象，我们该如何解决呢。

（1）调查法：回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维护和修理。

压力变送器的一般校验方法及使用时常见故障分析摘要：压力变送器是一种常见的自动化热控仪表，在现场作业时具有工作可靠、性能相对稳定等良好特点，故广泛应用在铁路交通、航空航天、电力工程、石油化工、船舶等众多领域中，本文介绍了压力变送器的原理以及压力变送器的一般校验方法，分析了一些变送器在使用过程中常见故障并提出了相应问题的解决办法，对压力变送器在工程领域的使用有一定的参考价值。

关键词：压力变送器；校验；使用时常见故障1压力变送器1.1压力变送器的原理一般来说压力变送器的结构包括感应器、信号处理器以及转换器三个主要组成部分，某些压力变送器还有显示器。

压力变送器能够将压力传感器接收到的气体、液体等压力信号转化为可用的电信号输出，然后将这些信号放大转化为可传送的、统一的标准化输出信号，包括4mA~20mA或1V~5V等电信号，或者符合各种通讯协议规定的数字量信号，以及有特殊规定的其他标准化信号。

综上所述，压力变送器的主要功能就是将压力变量转换为标准输出信号，而且其压力变量与输出信号之间存在着某种线性函数联系。

1.2压力变送器的分类我们现在常用的压力变送器按工作原理，可分为电容式、电感式、压阻式、应变式、谐振式以及力(矩)平衡式等几种形态。

其中,应变式压力变送器的应用范围更为广阔。

根据不同的输压种类，可分成正(负)压力变送器、差压变送器和绝压变送器等，其中差压变送器更适用于计算流量。

2校验过程2.1校验前的准备在开始校验之前,应当先对变送器进行外观检查并确认合格。

为了达到热平衡,必须使所用的校验装置与被检仪器均在标准校验要求下存放2h以上,当被测变送器的精度小于0.5级时应减少至1h。

按规定要求，连接通电并加热5min以上。

选取校验点时，应根据量程的大小均匀分布，其中0.1级和0.05级的压力变送器通常需要至少9个点，且包含上限值、下限值在内，而其他等级的变送器则需要至少5个点。

校验前为了使其与理论的下限值和上限值相一致，一般可以通过调整“零点”和“满量程”来完成对输出下限值和上限值的调整。

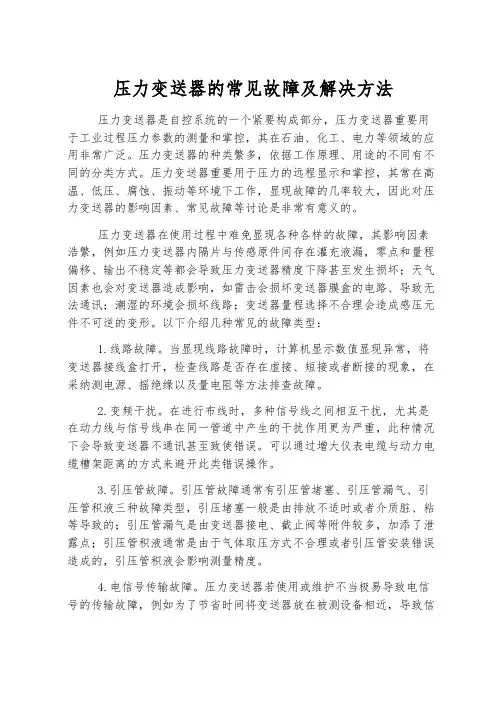

压力变送器的常见故障及解决方法压力变送器是自控系统的一个紧要构成部分，压力变送器重要用于工业过程压力参数的测量和掌控，其在石油、化工、电力等领域的应用非常广泛。

压力变送器的种类繁多，依据工作原理、用途的不同有不同的分类方式。

压力变送器重要用于压力的远程显示和掌控，其常在高温、低压、腐蚀、振动等环境下工作，显现故障的几率较大，因此对压力变送器的影响因素、常见故障等讨论是非常有意义的。

压力变送器在使用过程中难免显现各种各样的故障，其影响因素浩繁，例如压力变送器内隔片与传感原件间存在灌充液漏，零点和量程偏移、输出不稳定等都会导致压力变送器精度下降甚至发生损坏；天气因素也会对变送器造成影响，如雷击会损坏变送器膜盒的电路、导致无法通讯；潮湿的环境会损坏线路；变送器量程选择不合理会造成感压元件不可逆的变形。

以下介绍几种常见的故障类型：1.线路故障。

当显现线路故障时，计算机显示数值显现异常，将变送器接线盒打开，检查线路是否存在虚接、短接或者断接的现象，在采纳测电源、摇绝缘以及量电阻等方法排查故障。

2.变频干扰。

在进行布线时，多种信号线之间相互干扰，尤其是在动力线与信号线串在同一管道中产生的干扰作用更为严重，此种情况下会导致变送器不通讯甚至致使错误。

可以通过增大仪表电缆与动力电缆槽架距离的方式来避开此类错误操作。

3.引压管故障。

引压管故障通常有引压管堵塞、引压管漏气、引压管积液三种故障类型，引压堵塞一般是由排放不适时或者介质脏、粘等导致的；引压管漏气是由变送器接电、截止阀等附件较多，加添了泄露点；引压管积液通常是由于气体取压方式不合理或者引压管安装错误造成的，引压管积液会影响测量精度。

4.电信号传输故障。

压力变送器若使用或维护不当极易导致电信号的传输故障，例如为了节省时间将变送器放在被测设备相近，导致信号传输距离过远，信号就会显现干扰或衰减现象，此时要依据需要加添电缆线的截面积。

压力变送器故障处理1.输出信号为零当压力变送器显现压力为零的现象时，可以从以下几个方面进行处理：首先检查管道内是否存在压力，仪表是否正常供电，之后检查是否存在电源极性接反的现象，最后检查电子线路板、感压膜头、变送器电源电压等。

常见压力变送器故障类型及解决方案（1）压力显示值异常。

压力值显示异常是压力变送器常见的一种故障，产生的原因除了常见的零点漂移，量程迁移类的问题外，还有元器件损坏，传感器故障，线路故障，电磁干扰，引压管/毛细管问题等，需要逐项排查。

（2）元器件损坏。

需考虑是否因雷击、电压过高、线路接错或线缆破损造成的短路或断路。

如经查实，确有电子元器件被烧毁或物理损坏情况，则需及时更换损坏元器件或电缆，并检查仪表接地系统是否出现问题，进行及时修理维护。

需关注是否有仪表进水而导致内部电子元件腐蚀情况。

在电缆接口密封不严，变送器密封圈老化时易导致表内积水，从而导致内部元件损坏的故障。

此时应更换损坏的元件，做好变送器的密封处理与检查。

在某项目中，现场因为空间有限，变送器的电缆进线位置向上安装，导致变送器内积水，需引以为戒。

（3）传感器故障。

膈膜式压力变送器的膜片，会因为介质的结晶而凝结在膜片上，或者介质中含有块状固体长期冲击膜片，造成膜片变形损坏，影响测量。

这时要及时更换膜片，根据实际工况考虑增加吹扫或前端增加过滤网。

（4）线路故障。

线路故障一般为内部接线，可利用万用表测电阻、电压等方式进行排查。

按照变送器说明书进行接线操作，确保线路的正确连接。

（5）电磁干扰。

这种故障一般比较难排查，发生频率却很高。

仪表的信号电缆避免与电气高压信号电缆贴临并行，否则很容易出现信号干扰，造成通讯错误，测量值不准等问题。

务必遵照标准规范要求进行距离的控制并做好屏蔽措施。

变送器安装也应避开有强磁/电场或者强烈振动源位置。

（6）引压管、毛细管问题。

引压管问题通常会出现由于介质的特性，非洁净介质，或粘度较高的介质，造成引压管的堵塞，不能反馈准确压力值。

或引压管因长期使用，出现泄漏的现象，发生测量失准。

出现这种情况，要及时更换引压管，并做好定期清洗维护工作。

毛细管会因导压油耐温选择不准确而发生问题。

在低温工况时需选择合适的导压油，避免造成因温度过低，导压油凝固的现象，同理，需要注意高温时，应避免导压油汽化。

压力变送器的常见故障及解决措施摘要：压力变送器是工业实践中的常用传感器，压力变送器发展至今已经取得了技术上的极大突破，从早期的大位移压力变送器，发展到上世纪五十年代的力平衡式差压变送器，再由七十年代结构简单的位移式变送器到九十年代智能化变送器，最后到今天结构简单、可靠性强的多类型压力变送器，压力变送器在结构、外观、性能等方面取得了极大的进步，在压力变送器的实际使用中，会出现各种各样的问题和故障，本文主要分析了常见故障原因并提出了解决办法。

关键词：压力变送器；故障；措施1引言变送器是自动控制系统的一个重要组成部分，在仪器仪表和工业自动化领域中起着举足轻重的作用，变送器对温度、压力、液位、成分等物理量进行测量，并转换成统一的标准信号，除此之外还具有一定的放大作用。

压力变送器的种类繁多，根据工作原理、用途的不同有不同的分类方式。

压力变送器主要用于压力的远程显示和控制，其常在高温、低压、腐蚀、振动等环境下工作，出现故障的几率较大，因此对压力变送器的影响因素、常见故障等研究是十分有意义的。

2压力变送器的分类压力变送器就是能够将压力变量转化为标准输出信号的仪表，压力变量与输出信号间存在一定的函数关系。

根据不同的工作原理可将压力变送器分为以下几种：（1）压阻式变送器。

压阻式变送器是将压力作用到膜片的前表面，在压力作用下膜片会出现一定的形变，感压膜片的背面印有厚膜电阻，进而形成一个惠斯通电桥，在压阻效应下，电桥会产生相应的电压信号，该信号与激励电压成正比例关系。

（2）压电式变送器。

压电式变送器是利用正压电效应研制出来的，正高压电效应就是将一定的外力作用于电解质使其发生变形，电解质内部会出现极化现象，并且在其两个表面会产生正负不同的电荷，外力停止作用时，电解质又恢复到不带电的状态。

电荷的极性会随着作用力方向的改变而改变。

在电解质极性方向施加电场，电解质也会发生变形，撤销后电解质的形变消失，这就是逆压电效应。

（3）应变式变送器。

压力变送器常见故障及处理方法摘要：压力变送器作为现代工业控制领域的一种精密传感类器件类型,其在水利工程,轨道交通工程,智慧建筑,工业控制,石油化工,船舶制造及航空航天等行业有着非常广泛而又重要的用途。

文章对压力变送器分类及工作原理进行阐述,并对压力变送器安装和使用比较常见的几种故障类型进行分析,并有针对性的给出故障解决方法,目的是能提升压力变送器应用可靠性。

关键词:压力变送器；传感器件远传故障的处理一、前言压力变送器在现代工业领域属于精密传感设备范畴,它可以把压力反馈变成气动信号或者电信号,然后远传和控制。

压力变送器作为重要热工计量设备之一,在多门类压力计量领域有着非常成熟的运用,特别适用于压差,表压,真空度,液位,绝压及比重的计量,其精度较高,操作方便,而在量程比和自诊断上有着比较突出的运用优势。

随着传感计量技术飞速发展和工业领域压力变送器应用实践不断累积,当前已开发出压电式,压阻式,电容式几种型号压力变送器以满足不同的功能要求,对工业领域远传和控制起着非常大的推动作用。

二、压力变送器综述2.1压力变送器工作原理及使用特性电阻应变片作为压力变送器的关键部分,对压力变化感知非常灵敏,采用金属或者半导体作为材料的电阻应变片可以把从待测物体端得到的压力变成电信号。

电阻应变片是和容力电阻应变板基体结构之间形成紧密地配合,当其基体材料受到一定压力作用产生一定形变幅度后,电阻应变片内部还会同时产生其他不同的程度上的电阻形变,进而导致电阻应变片截面上相应的电阻值也就会因此产生了相应程度的变化,最后体现在电阻两端负载电压值发生变化。

2.2压力变送器分类针对于其在不同压力行业上应用中的压力场景的类型特点和产品自身的内部电路结构特性等产生的一些结构区别,常用到的压力变送器内部结构大致有压阻式压力变送器,压电式压力变送器,应变容式压力变送器和电容式压力变送器等十几种结构类型。

其中压阻式电容式压力电容器在内部分别设有了两块印有电阻标志图案的感压电容膜片,在反向感应压电陶瓷容器腔内流过工作电流时便可瞬间产生出一个为惠斯的通电桥值信号并还可以再配合压阻效应等综合作用从而可产生另一组与正向感压电陶瓷容器值信号呈正比例相关桥值信号的电压信号,而反压电式压电容器则只设在了正向的感应压电瓷容器内部和反向电容感应和压电陶瓷容器表面电阻之间实现能量的转换时可正常进行工作。

压力变送器常见故障分析以及解决方案1. 压力变送器简介压力变送器是一种用于测量和转换各种压力信号的仪器，广泛应用于工业生产和自动控制领域。

其工作原理是将被测压力转换成电信号输出，以实现对被控物体的自动控制。

压力变送器结构简单、使用方便，但在实际使用中，常常会出现一些故障问题。

2. 常见故障及其分析2.1. 信号不稳定分析信号不稳定可能与供电电源有关，压力变送器的电源电压波动会导致输出信号的不稳定。

在安装压力变送器时，如果线路电压不稳定，可能会影响其正常工作，导致信号不稳定。

解决方案应预留适当的电源电压范围，以保证信号的稳定性。

压力变送器应安装在电源稳定的环境下，并做好接地保护，避免因雷电或静电干扰影响信号的稳定性。

2.2. 输出信号松动分析压力变送器的输出信号松动，可能与连接线路不良有关，连接线路接触松动，或者接头数量过多，接触不良都会导致输出信号松动。

解决方案检查连接线路，保证接触良好。

在连接线路时，将接头数量减少到最少，以确保信号的可靠传输。

在操作过程中也应注意避免机械振动或者外力干扰导致输出信号松动。

2.3. 测量精度下降分析测量精度下降主要是因为压力变送器中的测量元件出现故障，压力变送器中常用的测量元件有压电传感器、电阻应变片等，长时间使用后可能会出现疲劳、老化等问题，导致测量精度下降。

解决方案定期检查和维护压力变送器中的测量元件，避免使用时间过长引起故障。

在使用过程中，应避免过载、不当操作等情况，以保证测量元件的正常工作。

同时，保持良好的工作环境，避免出现过高或过低的温度、湿度等情况。

3. 结论压力变送器在实际应用中常常会出现一些故障问题，但只要注意维护和保养，定期检查，采取正确的解决方案，就能避免出现故障问题，确保其长时间安全运行。

压力变送器的常见故障及解决措施
压力变送器是工业自动化控制系统中常用的一种传感器设备，用于测量和转换压力信号。

然而，由于长期使用或操作不当，压力变送器可能会出现一些常见故障。

下面我们将介绍一些常见的压力变送器故障及解决措施。

1. 漏气。

压力变送器在使用过程中可能会出现漏气问题，导致压力信号不准确或无法正常工作。

这通常是由于密封件老化、损坏或安装不当所致。

解决措施，检查并更换密封件，确保安装正确并严密。

2. 过载。

压力变送器在遭受超过其额定压力范围的压力时可能会发生过载，导致损坏或失灵。

解决措施，安装过载保护装置，确保压力不会超过变送器的额
定范围。

3. 零点漂移。

长期使用后，压力变送器的零点可能会发生漂移，导致输出信
号不准确。

解决措施，定期校准压力变送器，调整零点偏移，确保输出信
号准确。

4. 电气故障。

压力变送器的电气连接可能出现断路、短路或接触不良等问题，导致无法正常输出信号。

解决措施，检查电气连接，修复断路、短路或接触不良问题，
确保电气连接正常。

总之，对于压力变送器的常见故障，定期的维护保养和检查是
非常重要的。

只有在故障发生时及时发现并采取正确的解决措施，
才能确保压力变送器的正常工作，保障生产设备的安全和稳定运行。

书山有路勤为径；学海无涯苦作舟
变送器的常见故障以及故障原因分析
变送器是在工业自动化领域常常会用到的一种自动化变松一起产品，在其本身的故障产生和原因来说通常会有供电变化、雷击、潮湿、误操作、打火、冒烟、异味等变化，在利用对生产中遇到的问题也越来越多，故障的及时判定分析和处理，对正在进行的生产来说是至关重要的。

本文介绍日常维护中的经验和故障判定分析方法，对于当前来说差压变送器的几种应用测最方式有与节流元件相结合，利用节流元件的前后产生的差压值测量液体流量，直接测量不同管道、魄休液体的压力差值以及采用液体自身重力产生的压力差来进行的一种变送器的状态。

在进行一般故障诊断的过程中我们需要集合多种原因进行故障判断，尤
其在一些检测事项中需要注意、断路检侧、短接检测、分部检侧、替换检测等几个步骤，常见的故障维修方法在于检查导压管是否泄漏或堵塞；检查截止阀是否全开；检查气体导压管内是否有液体，液体导压管内是否有气休；检查变送器压力容室内有无沉积物，以及对于变送器电路故障。

用备用电路板代换检查、判断有故障的电路板及更换有故障的电路，在检查方面对于接线回路。

检查回路是否有间歇性短路、开路或多点接地现象；检查加到变送器上的电压是否合适，其次对于检查中检查导压管是否泄漏或堵塞；检查液体导压管内是否有气体；检查变送器压力容室内有无沉积物；检查截止阀是否开全，平衡阀是否关严，在对各类不同变送器进行故障判断的同时我们需要把故障的原因了解清楚之后再进行对症下药往往可以修改故障的问题。

专注下一代成长，为了孩子。

压力变送器的常见故障处理及解决方案压力变送器的常见故障处理变送器是自控系统的一个紧要构成部分，压力变送器紧要用于工业过程压力参数的测量和掌控；其在石油、化工、电力等领域的应用特别广泛。

压力变送器的种类繁多，依据工作原理、用途的不同有不同的分类方式。

压力变送器紧要用于压力的远程显示和掌控，其常在高温、低压、腐蚀、振动等环境下工作，显现故障的几率较大；因此对压力变送器的影响因素、常见故障等讨论是特别有意义的。

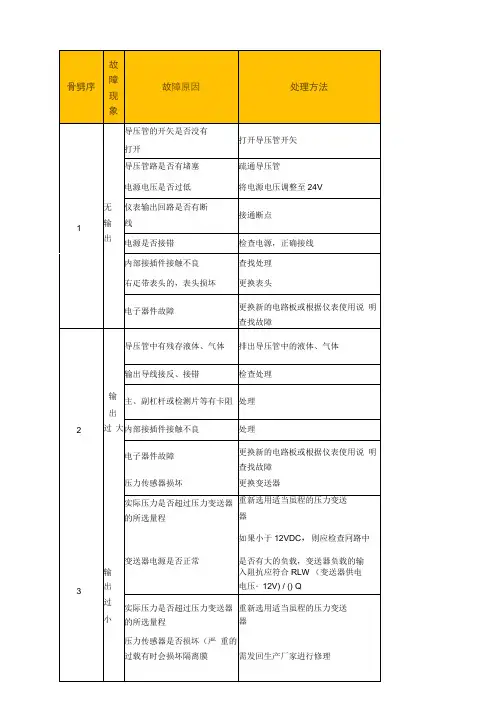

变送器无输出1:查看变送器电源是否接反；解决方法:把电源极性接正确2:测量变送器的供电电源，是否有24V直流电压；解决方法:必需保证供应变送器的电源电压≥12V（即变送器电源输入端电压≥12V）。

假如没有电源，则应检查回路是否断线、检测仪表是否选取错误（输入阻抗应≤250Ω）；等等。

3:假如是带表头的，检查表头是否损坏（可以先将表头的两根线短路，假如短路后正常，则说明是表头损坏）；解决方法:表头损坏的则需另换表头，4:将电流表串入24V电源回路中，检查电流是否正常；解决方法:假如正常则说明变送器正常，此时应检查回路中其他仪表是否正常。

5:电源是否接在变送器电源输入端；解决方法:把电源线接在电源接线端子上。

变送器输出≥20mA1:变送器电源是否正常解决方法:假如小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤（变送器供电电压—12V）/（0.02A）Ω2:实际压力是否超过压力变送器的所选量程；解决方法:重新选用适当量程的压力变送器。

3:压力传感器是否损坏，严重的过载有时会损坏隔离膜片。

解决方法:需发回生产厂家进行修理。

4:接线是否松动；解决方法:接好线并拧紧5:电源线接线是否正确解决方法:电源线应接在相应的接线柱上变送器输出≤4mAOutput≤4mA1:变送器电源是否正常解决方法:假如小于12VDC，则应检查回路中是否有大的负载，变送器负载的输入阻抗应符合RL≤（变送器供电电压—12V）/（0.02A）Ω2:实际压力是否超过压力变送器的所选量程；解决方法:重新选用适当量程的压力变送器压力传感器是否损坏，严重的过载有时会损坏隔离膜片。
