浅谈动车组轮对制造工艺要点

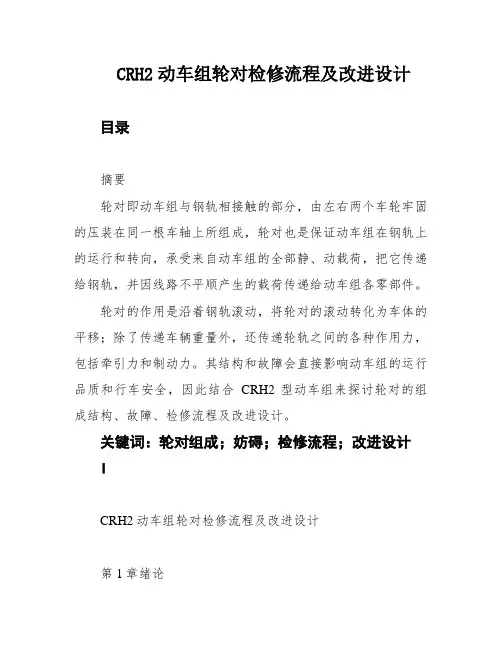

CRH2动车组轮对检修流程及改进设计目录摘要轮对即动车组与钢轨相接触的部分，由左右两个车轮牢固的压装在同一根车轴上所组成，轮对也是保证动车组在钢轨上的运行和转向，承受来自动车组的全部静、动载荷，把它传递给钢轨，并因线路不平顺产生的载荷传递给动车组各零部件。

轮对的作用是沿着钢轨滚动，将轮对的滚动转化为车体的平移；除了传递车辆重量外，还传递轮轨之间的各种作用力，包括牵引力和制动力。

其结构和故障会直接影响动车组的运行品质和行车安全，因此结合CRH2型动车组来探讨轮对的组成结构、故障、检修流程及改进设计。

关键词：轮对组成；妨碍；检修流程；改进设计ICRH2动车组轮对检修流程及改进设计第1章绪论1.1研究背景近几年，跟着高速动车组的迅速发展，高铁已经我国大多数人出行选择的交通体式格局，而轮对是高速动车在轨道上运行必不可少的元件之一。

动车的全部重量通过轮对支持在钢轨上；通过轮对与钢轨的黏着发生牵引力或制动力；通过轮对滚动使动车前进。

另外，轮对在动车运行中的承载情形比较繁重，当车轮经钢轨接头、道岔等线路不屈顺处时，轮对直接蒙受全部垂向和侧向的冲击。

轮对还蒙受很大的静载荷、动作用力和组装应力，闸瓦制动时还发生热应力，因此要求它有足够的强度。

为了保证动车的运行安全，适当选择轮对的部件材料，坚持轮对的正确组装和良好的运行状态以及定期及时检测与修理是相当紧张的。

1.2研究思路在动车组轮对的优化研讨进程中，以动车组轮对的组成开始介绍，然后了解动车组轮对的常见妨碍以及其检修办法，再对动车组轮对的检修流程进行研讨，联合了CRH2型动车组轮对，再通过自己的想法与意见提出动车组轮对的检修流程改进设计。

1第2章轮对的组成2.1轮对组成的内容轮对普通由车轴、轮心和轮箍组成，高速动车组普通采用整体车轮，以是不再有轮心和轮箍之分。

另外，高速动车组轮对还有动力轮对组成和非动力轮对组成的区分，其中动力轮对上通常装有齿轮箱，如图1所示。

图1轮对组成图动力轮对组成装置在动力转向架上，包含一个动力轮对轴箱装置和一个非动力轮对轴箱装置；非动力轮对组成装置在非动力转向架上，包括两个非动力轮对轴箱装置。

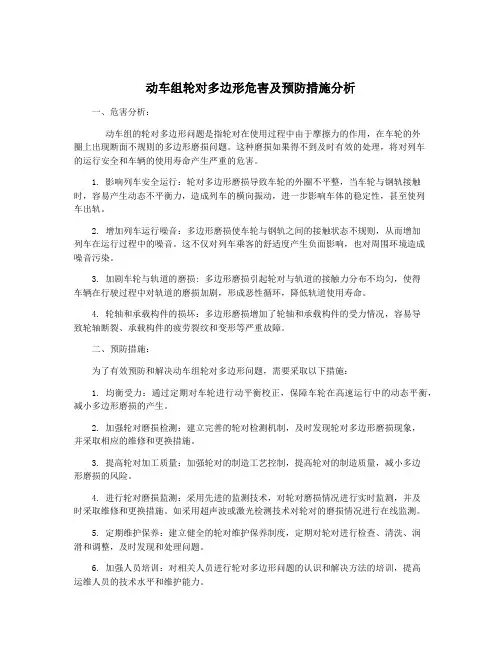

动车组轮对多边形危害及预防措施分析一、危害分析：动车组的轮对多边形问题是指轮对在使用过程中由于摩擦力的作用，在车轮的外圈上出现断面不规则的多边形磨损问题。

这种磨损如果得不到及时有效的处理，将对列车的运行安全和车辆的使用寿命产生严重的危害。

1. 影响列车安全运行：轮对多边形磨损导致车轮的外圈不平整，当车轮与钢轨接触时，容易产生动态不平衡力，造成列车的横向振动，进一步影响车体的稳定性，甚至使列车出轨。

2. 增加列车运行噪音：多边形磨损使车轮与钢轨之间的接触状态不规则，从而增加列车在运行过程中的噪音。

这不仅对列车乘客的舒适度产生负面影响，也对周围环境造成噪音污染。

3. 加剧车轮与轨道的磨损: 多边形磨损引起轮对与轨道的接触力分布不均匀，使得车辆在行驶过程中对轨道的磨损加剧，形成恶性循环，降低轨道使用寿命。

4. 轮轴和承载构件的损坏：多边形磨损增加了轮轴和承载构件的受力情况，容易导致轮轴断裂、承载构件的疲劳裂纹和变形等严重故障。

二、预防措施：为了有效预防和解决动车组轮对多边形问题，需要采取以下措施：1. 均衡受力：通过定期对车轮进行动平衡校正，保障车轮在高速运行中的动态平衡，减小多边形磨损的产生。

2. 加强轮对磨损检测：建立完善的轮对检测机制，及时发现轮对多边形磨损现象，并采取相应的维修和更换措施。

3. 提高轮对加工质量：加强轮对的制造工艺控制，提高轮对的制造质量，减小多边形磨损的风险。

4. 进行轮对磨损监测：采用先进的监测技术，对轮对磨损情况进行实时监测，并及时采取维修和更换措施。

如采用超声波或激光检测技术对轮对的磨损情况进行在线监测。

5. 定期维护保养：建立健全的轮对维护保养制度，定期对轮对进行检查、清洗、润滑和调整，及时发现和处理问题。

6. 加强人员培训：对相关人员进行轮对多边形问题的认识和解决方法的培训，提高运维人员的技术水平和维护能力。

动车组轮对多边形问题是一个需要高度重视的安全隐患，通过加强预防措施，可有效降低多边形磨损的产生，确保列车的安全运行和车辆的使用寿命。

轮对压装关键因素浅析作者：曹振山宋宇晗李钊来源：《山东工业技术》2018年第07期摘要：轮对是转向架的重要组成部分。

通过了解轮对压装的基本工艺的基础上，并进一步分析圆柱度，过盈量，压入速度和润滑剂等关键因素对轮对压装质量的影响。

通过分析关键因素的影响，有助于提高轮对压装质量，从而为转向架安全工作提供重要保障。

关键词：转向架；轮对压装；关键因素DOI：10.16640/ki.37-1222/t.2018.07.023轮对本身的结构并不复杂，但是由于它承担的任务多且重要，因此它的加工制造以及组装要求都非常高。

尤其是轮对的组装对于转向架的运行表现起到关键性的作用，组装稍有差错容易引发列车停车，甚至脱轨等重大事故。

通过对轮对组装过程的分析，可以更好地保证轮对正常使用，保障列车行驶安全。

1 轮对压装工艺简介轮对本身结构较为简单，但是其对压装的要求却十分严格。

目前常见压装根据压装方式不同可以分为普通压装和注油压装两种方式。

其中普通压装根据压装温度不同可以分为热压装和冷压装。

热压装是将车轮内孔进行加热使其膨胀后再进行压装，其主要是针对过盈量较大的情况下使用。

热压装工艺设备一般较为复杂，一次投入成本较高，压装合格率较高，可提高车轴的使用寿命，止推试验效率低。

冷压装是直接通过压装机将车轮压到车轴上的方式，其主要是针对过盈量较小的情况下使用。

冷压装设备较为简单，一次性投入成本较低，但压装合格率一般，对操作要求较高，操作不当容易“戗轴”，对车轴寿命有一定影响，止推试验效率高。

而注油压装是在车轮上开注油孔，在压装过程中通过注入高压油，在车轮和车轴接触面之间形成一层油膜进行压装，其主要是针对车轴表面要求较高时使用。

注油压装设备较为复杂，操作难度较大，加工难度大，但压装过程允许停顿且不限时间，可以在一定范围内自由调整车轮位置。

这三种压装工艺目前都在使用，都有各个的优缺点。

这三种压装工艺的选择主要根据车轮和轮轴的结构以及压装的具体要求来决定的。

动车组车轮的制造工艺与质量控制摘要：高速铁路的安全运输是关系到国计民生的重大问题。

车轮是高速列车的关键安全部件之一，技术标准高，生产难度大。

文章介绍了动车组车轮的质量标准、工艺设计和优化，以及坯料冶炼和热处理的工艺方法。

研制的车轮具有内部质量好、物理机械性能高的优点，从而保证了产品的安全性和可靠性。

从产品工艺设计、工艺控制、质量体系等方面保证标准车轮质量的动态稳定性。

关键词：动车组；制造工艺；质量控制中图分类号：RT987文献标识码；A1动车组车轮制造工艺1.1钢坯冶炼工艺钢坯的冶金质量是影响车轮安全可靠的关键因素。

近年来，马钢在方坯无氧化防护铸造技术和结晶器电磁搅拌技术方面取得了很大进展，效果明显。

（1）采用小型电动搅拌与大型电动搅拌相结合的控制方法，有效地防止了碳偏析和枝晶偏析。

（2）采用清洁度控制技术，实现夹杂物的细小分散分布。

（3）加强连铸的保护浇注作业，特别是加强二次氧化的控制，优化覆盖剂和保护渣的操作。

.（4）设置合理的成分控制范围，在标准中允许精确控制硫和铝的含量。

1.2车轮热成型工艺采用数值模拟的方法对380mm车轮加热用圆坯的温度变化进行了模拟分析。

图1钢坯加热过程温度分布由图1可见，当加热时间达到5h时，钢坯温度总体较均匀。

图2车轮用Φ380mm圆坯加热过程数值模拟与实测结果对比1.3热处理工艺热处理工艺的关键是如何有效地发挥v的强化作用和晶粒细化作用，从而提高车轮的强韧性匹配，提高车轮的质量。

用formastor热模拟试验机测定了d2和er8的cct曲线，用金相显微镜观察了显微组织，并测定了5kg维氏硬度。

为热处理工艺参数的设计提供了参考。

Cct曲线如图3所示。

图3D2/ER8的CCT曲线3质量控制3.1标准动车组质量管理体系的构建针对标准动车组认证后的大批量生产，根据零缺陷管理体系和产品实现过程中的要求，以iris和iso9001标准体系为依据，从标准车轮的技术条件入手，根据目前的生产条件、管理水平和员工的业务素质，提出了一种基于iso9001标准体系的车轮零缺陷管理系统,针对高速高风险的特点，注重预防，准确识别产品安全特征，全面识别产品和工艺生产模式，明确工艺参数和产品特征值控制要求，明确设备精度参数要求，加强工艺控制，实施生产过程各要素跟踪，加强工艺监督，明确工作责任，实施严格的质量追溯制度。

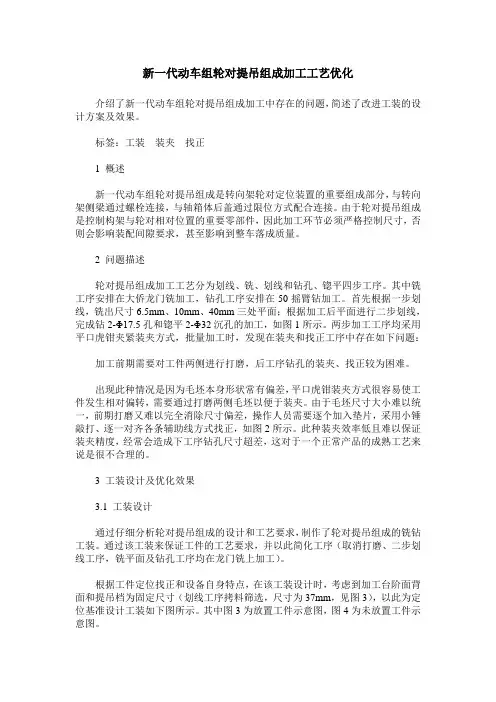

新一代动车组轮对提吊组成加工工艺优化介绍了新一代动车组轮对提吊组成加工中存在的问题，简述了改进工装的设计方案及效果。

标签：工装装夹找正1 概述新一代动车组轮对提吊组成是转向架轮对定位装置的重要组成部分，与转向架侧梁通过螺栓连接，与轴箱体后盖通过限位方式配合连接。

由于轮对提吊组成是控制构架与轮对相对位置的重要零部件，因此加工环节必须严格控制尺寸，否则会影响装配间隙要求，甚至影响到整车落成质量。

2 问题描述轮对提吊组成加工工艺分为划线、铣、划线和钻孔、锪平四步工序。

其中铣工序安排在大侨龙门铣加工，钻孔工序安排在50摇臂钻加工。

首先根据一步划线，铣出尺寸6.5mm、10mm、40mm三处平面；根据加工后平面进行二步划线，完成钻2-Φ17.5孔和锪平2-Φ32沉孔的加工，如图1所示。

两步加工工序均采用平口虎钳夹紧装夹方式，批量加工时，发现在装夹和找正工序中存在如下问题：加工前期需要对工件两侧进行打磨，后工序钻孔的装夹、找正较为困难。

出现此种情况是因为毛坯本身形状常有偏差，平口虎钳装夹方式很容易使工件发生相对偏转，需要通过打磨两侧毛坯以便于装夹。

由于毛坯尺寸大小难以统一，前期打磨又难以完全消除尺寸偏差，操作人员需要逐个加入垫片，采用小锤敲打、逐一对齐各条辅助线方式找正，如图2所示。

此种装夹效率低且难以保证装夹精度，经常会造成下工序钻孔尺寸超差，这对于一个正常产品的成熟工艺来说是很不合理的。

3 工装设计及优化效果3.1 工装设计通过仔细分析轮对提吊组成的设计和工艺要求，制作了轮对提吊组成的铣钻工装。

通过该工装来保证工件的工艺要求，并以此简化工序（取消打磨、二步划线工序，铣平面及钻孔工序均在龙门铣上加工）。

根据工件定位找正和设备自身特点，在该工装设计时，考虑到加工台阶面背面和提吊档为固定尺寸（划线工序拷料筛选，尺寸为37mm，见图3），以此为定位基准设计工装如下图所示。

其中图3为放置工件示意图，图4为未放置工件示意图。

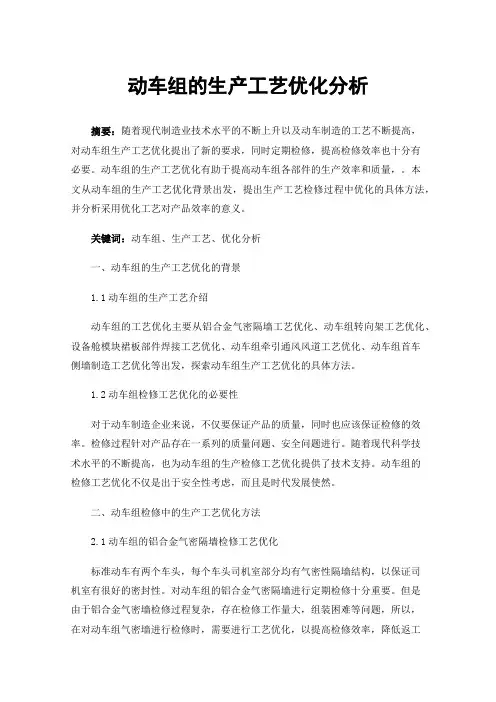

动车组的生产工艺优化分析摘要：随着现代制造业技术水平的不断上升以及动车制造的工艺不断提高，对动车组生产工艺优化提出了新的要求，同时定期检修，提高检修效率也十分有必要。

动车组的生产工艺优化有助于提高动车组各部件的生产效率和质量，。

本文从动车组的生产工艺优化背景出发，提出生产工艺检修过程中优化的具体方法，并分析采用优化工艺对产品效率的意义。

关键词：动车组、生产工艺、优化分析一、动车组的生产工艺优化的背景1.1动车组的生产工艺介绍动车组的工艺优化主要从铝合金气密隔墙工艺优化、动车组转向架工艺优化、设备舱模块裙板部件焊接工艺优化、动车组牵引通风风道工艺优化、动车组首车侧墙制造工艺优化等出发，探索动车组生产工艺优化的具体方法。

1.2动车组检修工艺优化的必要性对于动车制造企业来说，不仅要保证产品的质量，同时也应该保证检修的效率。

检修过程针对产品存在一系列的质量问题、安全问题进行。

随着现代科学技术水平的不断提高，也为动车组的生产检修工艺优化提供了技术支持。

动车组的检修工艺优化不仅是出于安全性考虑，而且是时代发展使然。

二、动车组检修中的生产工艺优化方法2.1动车组的铝合金气密隔墙检修工艺优化标准动车有两个车头，每个车头司机室部分均有气密性隔墙结构，以保证司机室有很好的密封性。

对动车组的铝合金气密隔墙进行定期检修十分重要。

但是由于铝合金气密墙检修过程复杂，存在检修工作量大，组装困难等问题，所以，在对动车组气密墙进行检修时，需要进行工艺优化，以提高检修效率，降低返工率，提高产品的合格率。

动车组的铝合金气密隔墙工艺优化主要针对平面度要求和质量要求。

在检修过程中应该首先针对气密墙的平面度以及质量进行检查，首先发现表面的问题，再针对问题进行技术分析，进而进行检修工作。

检修时应该着重保证检修后的平整度质量要求。

单件开工艺孔中部压紧，减小工件与安装面的间隙，提高焊接的质量。

经过工艺优化后的检修，气密墙的质量会有所提升，减少了之后检修过程中问题的出现次数。

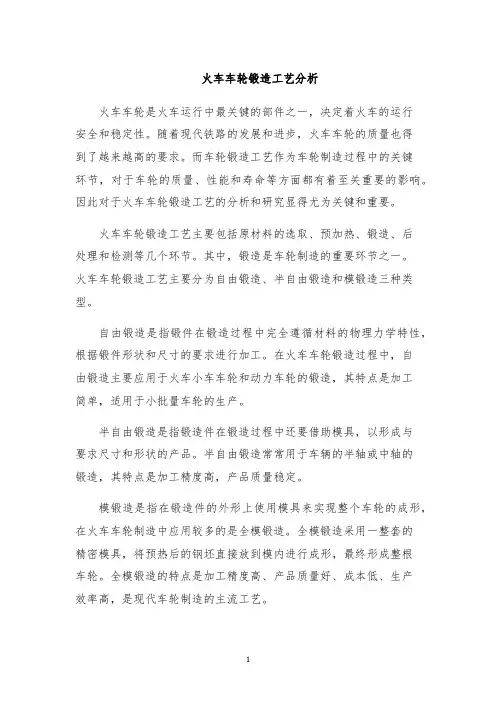

火车车轮锻造工艺分析火车车轮是火车运行中最关键的部件之一，决定着火车的运行安全和稳定性。

随着现代铁路的发展和进步，火车车轮的质量也得到了越来越高的要求。

而车轮锻造工艺作为车轮制造过程中的关键环节，对于车轮的质量、性能和寿命等方面都有着至关重要的影响。

因此对于火车车轮锻造工艺的分析和研究显得尤为关键和重要。

火车车轮锻造工艺主要包括原材料的选取、预加热、锻造、后处理和检测等几个环节。

其中，锻造是车轮制造的重要环节之一。

火车车轮锻造工艺主要分为自由锻造、半自由锻造和模锻造三种类型。

自由锻造是指锻件在锻造过程中完全遵循材料的物理力学特性，根据锻件形状和尺寸的要求进行加工。

在火车车轮锻造过程中，自由锻造主要应用于火车小车车轮和动力车轮的锻造，其特点是加工简单，适用于小批量车轮的生产。

半自由锻造是指锻造件在锻造过程中还要借助模具，以形成与要求尺寸和形状的产品。

半自由锻造常常用于车辆的半轴或中轴的锻造，其特点是加工精度高，产品质量稳定。

模锻造是指在锻造件的外形上使用模具来实现整个车轮的成形，在火车车轮制造中应用较多的是全模锻造。

全模锻造采用一整套的精密模具，将预热后的钢坯直接放到模内进行成形，最终形成整根车轮。

全模锻造的特点是加工精度高、产品质量好、成本低、生产效率高，是现代车轮制造的主流工艺。

针对火车车轮锻造工艺的不断提高和发展，各家车轮制造企业均积极引进和采用新型的车轮锻造工艺和设备。

在工艺上采用的主要技术包括电磁锻造、水下锻造以及拉伸锻造等，这些新型技术不仅在提高车轮生产效率和生产质量上体现出优势，同时也减少了手工操作，提高了生产安全性。

火车车轮锻造工艺是火车车轮生产过程中非常重要的一环。

随着现代车轮制造技术的不断提升和创新，车轮锻造工艺也将不断完善和发展，以确保火车在运行中的高度安全性和稳定性。

铁路机车车轮毂孔精加工工艺分析及优化铁路是维持国家经济运行的交通命脉，机车车轮是保证列车高速运行的关键部件，也是制造难度最高的工业产品之一。

车轮的运行条件对其强韧性、耐磨性等提出了更高的要求，因此研究车轮加工工艺，提升车轮综合质量，是实现铁路运输提速的有力保证。

标签：机车车轮；加工工艺；优化设计1 概述目前机车车轮大部分采用整轧车轮。

车轮材料属难加工材料，文章主要针对我厂涉及较多的材质为CL60的车轮精加工工艺进行分析及优化设计。

2 车轮加工工艺分析及工艺设计2.1 车轮材料特性常用车轮材料CL60是制造铁路车轮的专业用钢，其含碳量介于中碳钢和高碳钢之间，并含有硅锰等多种合金元素，化学成分见表1。

CL60属于较难切削材料，主要体现在以下几点：（1）材料导热性差，导致切削区域温度高，加快刀具磨损。

（2）刀刃与切屑接触长度短。

（3）单位切削力大。

（4）断屑困难。

2.2 车轮制造过程车轮制造过程为炼钢、下料、钢坯加热、车轮轧制、热处理、机加工、探伤、喷丸强化。

我厂所购车轮为经热处理、半精加工及探伤检验的半成品，到厂后根据轮轴组装过盈量要求精加工毂孔及注油孔。

2.3 车轮毂孔精加工工艺分析及工艺设计工艺设计通常包括分析产品图纸及相关标准，确定加工余量拟定工艺路线，确定设备、刀、夹、量具及辅助工具，确定切削用量，编写工艺文件等。

文章以图1所示图样为例进行加工工艺分析及工艺设计。

车轮到厂状态应满足毂孔及轮辋内侧面半精加工，毂孔尺寸Φ225mm，其余各部精加工。

工序安排为：（1）对车轮辐板磁粉探伤。

（2）钻注油孔。

（3）精加工毂孔、端面及油槽。

（4）对毂孔内表面超声波探伤。

（5）检验。

2.3.1 油路孔及螺纹孔的加工此工序的加工难点在于确定加工油路孔时刀具的入刀点位置，即毂孔表面沿轮毂端面与注油孔相交点的位置尺寸。

此工序可在摇臂钻床利用加工57°注油孔专用胎具来完成。

轮辋内侧面为半精加工状态，可作为定位基准并保证车轮与胎具紧贴、无间隙、稳固。

高速动车组轮对冷压工艺探讨5长春中车长客模具有限公司吉林长春 130062摘要：轮对作为转向架的重要组成部分，为了保证高速动车组列车安全稳定运行，需要保证轮对的压装质量。

判定轮对压装质量和影响轮对压装质量的因素很多，本文就CHR3系列动车组轮对压装要求、影响因素和改善方案进行分析。

关键词：动车组轮对压装因素改善1概述轮对是转向架的重要的部件之一，是影响车辆运行安全的关键部件，承担车辆全部重量，且在轨面上高速运行，还承受着车体和钢轨两方面传递来到各种静、动作用力。

轮对在生产过程中要执行严密的技术要求和严格的管理制度。

2工艺标准及要求CRH3系列动车组采用冷压工艺进行轮轴组装，新造车执行BS EN 13260-2009。

过盈量：0.0010 dm ≤ j ≤ 0.0015 dm + 0.06，其中：j为过盈量，dm为轮座直径平均值，单位 mm，以轮座直径为198mm为例，过盈量为0.198mm～0.357mm。

最终压装力：0.85 F≤ 最终压装力≤1.45 F其中：F＝4· dmF——压装力，单位为MN。

dm——轮座平均直径，单位毫米mm。

压装力应当在车轮压装至轮毂上的30mm 内开始增加。

然后该压装力应当持续增加，但是不应超过规定的限度曲线外。

但允许出现以下情况：a)通过注油槽处压装力允许减小。

但在该点经过25mm 位移后，压装力应当恢复到之前的压装力最大值。

在力减小的过程中，压装力可以小于图4 下部曲线规定的值；b)在末端25mm 的位移上，压装力的最大减小量为50kN。

注：1、AB、BC、HE 和ED 是直线段，AG 等于轮座长度。

2、对于车轮，各不同点的位置如下：YH=1.3d;YC=0.85F;YD=YE=1.45F。

说明：d——压装部位的名义直径，单位：m；F——压装力；x——压装位移，单位：mm；y——压装力F 单位：MN3操作执行过程（1）压装前车轴、制动盘、车轮必须在相同环境温度存放至少8小时，各种检验量具至少与车轮、制动盘、车轴同温8小时。

轮对组装加工工艺分析及论证摘要：基于对某机车轮对的加工工艺，从轮心、轮箍、整体轮对加工技术要求、工艺过程设计、装夹及定位基准的选择、加工过程的跟踪与确认、工艺参数的确定对轮对组装的加工工艺进行分析与验证。

关键字：轮心加工工艺过程设计定位基准工艺参数1绪论轮对是火车车辆行走的重要行走部件，它的安全性、可靠性非常重要，加工质量直接影响机车行车安全。

因此，对轮对的质量要求越来越高，既要保证其内在质量，又要保证形状尺寸及外观精度，本文将主要研究轮对的加工工艺，分析及论证轮对加工。

2 工艺方案确定根据轮对结构，制定工艺流程为：长短轮心加工、从动齿轮热套、轮辋加工、轮箍组装、踏面加工。

2.1 主要设备、工装工具2.1.1设备1小面及高差精车：数控加工中心2钻孔、攻丝：Z35钻床3半精车内孔：C5116H10/8F-1加工中心4精车内孔：数控立式车床5半精车外圆：数字控制车床2.1.2 工具工装1轮心加工：100～250/0.01内径百分表、225～250/0.01外径千分尺、TR200粗糙度仪2轮对组装：轮辋外径测量仪、225～250/0.01外径千分尺、160～250/0.01内径百分表、300～400/0.01外径千分尺3 踏面加工：机车车辆轮辋内距尺、机车轮箍外径测量仪3长短轮心的加工3.1加工技术要求幅板厚度公差小于4，幅板与轮辋连接处厚度公差为4，幅板与轮毂连接处厚度公差为4，幅板对内孔圆跳动小于2，轮心的圆弧表面和圆弧相切直面对基准比的斜向圆跳动公差为2.3.2工艺过程设计对工艺流程确定，对轮心来料检查-钻孔攻丝-精车内孔。

加工前对轮心各主要尺寸和幅板厚度，圆跳动进行检查。

3.3装夹及定位基准的选择将轮心油孔钻胎调至长轮心工位，用天车将轮心吊至轮心油孔钻胎上，再以轮辋外圆面及轮辋内侧端面相对轮心钻胎定位支撑面定位。

精车采用三爪吊具将轮心吊至立式车床四爪卡盘上，注意，吊装平稳，防止磕碰及轮心平面需全部放平至四爪上，以轮心外侧面辋端面及外圆为基准找圆并采用百分表测量圆跳动找正工件完成装夹。

高铁轮对压装过程中几个关键问题的分析动车轮对除了承受一定的装配力，还要承受复杂的静载荷、动载荷以及在制动时由闸瓦的摩擦产生的热应力，随着车速的提高，这种动载荷的影响会越来越大。

为提高行车安全，对轮对的制造工艺提出了很高的要求。

本文从影响轮对压装过程的几个关键问题进行研究分析，提出了轮对压装解决方案。

标签：轮对；轮；轴；压装曲线；压装动车轮对是动车组关键重要的零部件之一，而轮对的压装质量是保证车辆在安全运行过程中重要的环节。

其中车轴和车轮是轮对压装的主要零部件。

通过对车轴、车轮加工和压装前轮轴处理过程的跟踪分析，我们找到几个影响轮对压装的关键问题，并重点分析加强控制，提出了合理的压装方案。

1 影响压装的几个关键原因轮对压装质量是通过压装曲线来判定是否合格，压装曲线的判定合格要求具体为：①在轮座压入轮毂孔长度30mm范围内，必须起吨，但起始吨位不得超过车轴轮座直径公称尺寸的1.3倍；②在车轮的注油槽部位，压装力允许下降，但在下降后的25mm内压装力恢复上升，且25mm处的压力值不小于压装曲线下降前的最大压力值；③最后25mm的位移中，压装力允许下降，但压力下降值不得超过50kN。

④最终压装力及最大压装力须介于最大最小压装力之间。

影响压装曲线的的因素：主要是过盈量、轮轴压装表面的粗糙度、润滑剂的涂抹、表面形状误差、压装速度、温湿度、材料的机械性能等因素。

我们取其中关键的几点因素进行具体分析。

1.1 过盈量压装过程中车轮和车轴配合面处的應力应变状态会发生改变，在轮对的微小结构特征处如圆角、倒角和过渡圆弧等会有应力集中的现象，它是轮对微动损伤和疲劳裂纹形成的主要源头，为了保证所需要的连接强度及防止轮对联接部分应力过高，必须正确选择过盈量。

例如复兴号标准动车组的过盈量配合最小0.238mm最大0.313mm。

1.2 轮轴压装表面的粗糙度压装面的粗糙度对压装力的影响较大。

工件表面的粗糙度与加工时的刀具速度，进给量的大小有直接关系。

浅谈动车组轮对制造工艺要点【摘要】通过对某型动车组轮对设计要求及结构特点，对某型动车组轮对制造工序进行工艺分析，并根据生产实际情况，设计了合理的轮对制造工艺方法及关键质量控制措施。

【关键词】动车组；轮对制造；工艺要点1前言某型动车组是根据目前铁路发展趋势和动车组系列产品的特点，为进一步提高快速应对市场需求的能力，降低研发、制造以及售后成本，结合和谐号动车组样车研制的研究成果，研制的既能满足持续高速运营、又能满足站站停运营模式动车组。

某型动车组转向架在高速动车组转向架基础上，结合实际情况，进一步提高零部件国产化率，降低制造成本而研发出来的新型动车组转向架。

2轮对轴箱主要结构特点某型动车组轮对轴箱组成主要分为动车轮对和拖车轮对两种；动车轮对主要包括车轴、车轮组成、齿轮箱等，拖车轮对主要包括车轴、车轮、轴装制动盘等，如图1和图2。

3轮对制造工艺分析及设计为保证某型动车组轮对制造质量及工艺步骤合理性，制造过程中将轮对划分为若干个制造单元，对各单元进行分零件加工、组装，最后对单元零部件进行总组装，具体工艺流程如图3。

4轮对制造工艺要点1、车轮加工：车轮采购半成品，内孔留量加工，工艺要点如下：1）粗车轮毂内孔；2）根据注油孔实际位置车出周向浅槽；3）精车轮毂内孔；4）用成型车刀加工注油沟，休整倒角R2；5）用砂纸将内孔圆弧过渡处均匀打磨，去毛刺。

2、车轴加工：车轴采购半成品，车轴总长、轴端中心孔和三螺孔加工到位，车轴入厂后需进行外圆精加工，工艺要点如下：1）精车轴颈、轮座、齿轮箱座（动车车轴）、制动盘座（拖车车轴）、防尘板座和各圆弧尺寸；2）滚压轴颈卸荷槽圆弧；3）磨削轴颈和防尘板座；4）磨削轮座、齿轮箱座（动车车轴）和制动盘座（拖车车轴）；5）对车轴各圆弧进行抛光，去除棱角毛刺，过渡处打磨圆滑。

3、轮装制动盘组装动车车轮加工后需进行轮装制动盘的组装，制动盘组装与城际160公里相同，工艺要点如下：1）车轮、制动盘整备：检查车轮、制动盘外观，车轮、制动盘不平衡位置及数值标识清晰，对制动盘与车轮的螺栓孔、定位销孔、制动盘上的定位销槽安装面用软布进行擦拭，在车轮及制动盘接触表面均匀涂抹一层摩擦剂；2）制动盘组装：组装时应保证车轮和制动盘不平衡点成150°～210°之间，车轮定位销孔与制动盘定位销槽对中，螺栓及螺母的螺纹用润滑油润滑，制动盘预组后先用70±5N.m的扭矩按照1、5、9、2、6、10、3、7、11、4、8、12的顺序交叉紧固所有螺栓，如图4，然后用140±5N.m的扭矩仍按照1、5、9、2、6、10、3、7、11、4、8、12的顺序交叉紧固所有螺栓；4、轮对、轴制动盘压装车轮、轴制动盘与车轴采用冷压方式组装，压装须符合轮对压装技术条件要求，工艺要点如下：1）尺寸测量：在被测量表面三个测量截面（S1～S3或S4～S6）的相互垂直方向上，测得两个直径值，并取6个测量平均值作为被测表面的直径值，通过它来选配过盈量。

动车工艺流程
《动车工艺流程》
动车工艺流程是指动车的制造过程中所需的技术和工艺流程。

动车作为一种高速列车，其制造工艺流程非常复杂，涉及到多种技术和工艺。

在动车的制造过程中，通常分为设计、制造、装配和测试等阶段。

首先是设计阶段，设计师需要根据动车的使用需求，绘制出详细的设计图纸，包括车体结构、车轮设计、车辆动力系统等。

设计阶段需要考虑到动车的安全性、舒适性和性能，确保设计图纸符合相关标准和要求。

接下来是制造阶段，制造动车所需的材料和零部件。

通常动车的车体由钢铁或铝合金制成，需要经过冲压、焊接等工艺进行成型。

而车轮、电机、控制系统等部件也需要经过精密加工和组装，确保其质量和性能。

然后是装配阶段，将制造好的车体和零部件进行装配。

需要进行焊接、螺栓连接、电气接线等工序，确保动车的各个部件能够协调运行。

在装配过程中需要遵守严格的工艺要求，确保每一步骤都符合设计要求。

最后是测试阶段，对动车进行各项性能测试。

包括动力性能测试、制动系统测试、安全系统测试等，确保动车在正常运行中能够满足相关要求。

同时，还需要对动车进行试运营和调试，确保其在实际运行中能够稳定运行。

总的来说，动车工艺流程包括设计、制造、装配和测试等多个阶段，需要经过多种技术和工艺的应用，确保动车的质量和性能。

这些工艺流程的严谨性和精益求精的态度，是保证动车安全可靠运行的重要保障。
