CRH2型动车组转向架轮对组成

CRH2型动车组转向架引言CRH2型动车组是中国铁路总公司研制和生产的一种高速动车组列车。

转向架作为动车组的重要组成部分，承载着列车的牵引和转向功能。

本文将详细介绍CRH2型动车组转向架的结构、工作原理和维护。

结构CRH2型动车组转向架由转向架安装在车体底架上，并通过轮对连接到车轮。

每个转向架由两个车轴承、两个腰板、一个液压缸和一个转向架横梁组成。

其中，车轴承承载列车重量和转向力，腰板连接车轴承和转向架横梁，液压缸控制转向架的转向运动。

工作原理CRH2型动车组转向架的工作原理主要包括以下几个步骤：1.牵引：当列车需要加速或减速时，转向架通过车轮对向车体施加力，使之前进或减速。

这些力通过车轴承传递到转向架横梁，并最终传递到车体底架。

2.转向：当列车需要转向时，液压缸控制转向架的转向运动。

液压缸中的油液在受到控制信号后，通过压力作用使转向架的一个侧面升高，从而使列车转向。

转向架同时还通过车轮对向车体施加力，帮助列车顺利转向。

3.防滑：转向架还具有防滑功能。

当车轮因为湿滑等原因出现打滑时，转向架会通过降低施加到车轮上的力来减小滑动，以保证列车的安全行驶。

这一功能通常通过减小液压缸中的压力来实现。

维护为了确保CRH2型动车组转向架的正常工作，需要进行定期维护和检修。

维护包括以下几个方面：1.清洁：定期清洗转向架上的杂物和污垢，保持其表面清洁。

2.润滑：对转向架的关键部位进行润滑，保持其工作的顺畅。

3.检查：定期检查转向架的各个部位是否存在损坏或磨损，及时更换或修理。

4.调整：如果转向架的转向运动不灵活或有过大的偏差，需要进行调整和校正。

##总结 CRH2型动车组转向架是一种关键的组成部分，承载着列车牵引和转向的重要功能。

本文介绍了其结构、工作原理和维护方法，希望能为读者对这一主题提供了一定的了解。

注意：以上内容仅供参考。

实际情况可能有所不同，请以实际为准。

火车转向架CRH2参数火车转向架是火车车辆的重要部件之一，它起到承载车体、实现车辆转向以及保证行车平稳的作用。

而CRH2型号则是中国铁路总公司自主研发的高速铁路列车车型，广泛应用于中国的高速铁路网中。

下面将详细介绍CRH2型号火车转向架的参数。

1.转向架类型：CRH2型高速列车采用的是钳形转向架，也称为单轴转向架。

钳形转向架由车轮、轴箱、车轴、弹簧悬挂、主销、副销等组成。

2.主轮参数：CRH2型车辆的钳形转向架上设有主轮。

主轮的边径为850 mm，轮缘高度为35 mm，轮缘厚度为40 mm，轮边宽度为55 mm。

3.主销参数：CRH2型车辆的钳形转向架上设有主销。

主销是连接车轴与车架之间的零件，通过主销的连接，车轴可以在车架内旋转。

主销的长度约为85 mm，直径约为32 mm，由高强度合金钢制造。

4.轴箱参数：CRH2型车辆的钳形转向架上设有轴箱。

轴箱是安装在转向架上，并固定车轴的重要部件，它起到支撑车轴、保护车轴以及减振降噪的作用。

轴箱由钢板焊接而成，底部设有弹性悬挂装置。

轴箱的总长约为2400 mm，宽度约为800 mm，高度约为550 mm。

5.弹簧悬挂参数：CRH2型车辆的钳形转向架上设有弹簧悬挂。

弹簧悬挂是支撑轮对重量、减缓车体振动的关键部件。

CRH2型车辆的弹簧悬挂采用了硬质悬挂装置，弹簧硬度和刚度较高。

冲击吸收器用于减震，通过外形调节弹簧的硬度以满足列车运行时的需求。

6.副销参数：CRH2型车辆的钳形转向架上设有副销。

副销是连接转向架和车体之间的部件，它可使转向架相对于车体可在一定范围内摆动。

副销的长度约为60 mm，直径约为20 mm，由高强度合金钢制造。

7.制动装置：CRH2型车辆的钳形转向架上设有制动装置。

制动装置主要分为气制动和电制动两种方式，以实现对车辆的制动控制。

气制动系统包括制动鞋、气缸、管路等。

电制动系统由电阻、电机、牵引及制动控制系统等组成。

总结：CRH2型号火车转向架是钳形转向架，包括主轮、主销、轴箱、弹簧悬挂和副销等关键部件。

CRH1CRH2CRH5动车组转向架结构原理说明CRH1、CRH2和CRH5是中国高速铁路动车组的型号，其转向架结构相似但存在一些细微的差异。

在下面的解释中，将涵盖这三种型号的转向架结构原理。

动车组转向架结构原理说明：一、整体结构概述：动车组转向架主要由轮对、车轴、转向架架体、阻尼器和弹簧等组成。

其主要功能是给列车提供支撑和转向功能。

转向架需要承受列车的重量，并通过转向架架体的转向机构实现转向控制。

二、轮对与车轴的作用：轮对是动车组转向架的关键部分，是其与铁轨间的主要接触面。

通过与轨道的摩擦力，轮对能够传递列车的牵引和制动力，并提供侧向牵引力来实现转向。

车轴是轮对的支撑轴承，通过车轴将轮对固定在转向架上。

车轴可以承受列车的垂直载荷，同时使得轮对在水平和垂直方向上能够相对转向架旋转。

三、转向架架体的结构与材料：转向架架体是转向架的主要部分，构成了转向架的骨架。

它通常由钢材制成，因为钢材具有较高的强度和刚性，能够承受列车的重量和转向力。

转向架架体包括上架体、下架体和链座等组成部分。

上架体是连接转向架与车体的关键部件，负责承受列车的垂直载荷和侧向牵引力。

下架体是与上架体相连接的主要支撑结构，在列车行驶过程中能够减震、缓冲和抗侧翻。

链座是连接转向架与车体之间的链条连接点，通过链条传递列车的纵向牵引力和制动力。

四、转向机构的工作原理：转向架的转向机构是实现列车转向控制的关键部分。

其主要由转向架架体上的玩异步机构、传感器、执行器和控制系统等组成。

王异步机构是转向机构的主体部分，通过将传感器感知到的转向信号转换为机械运动，实现转向架的转向控制。

传感器可以感知列车行驶时的偏差角度，并将信号传输给执行器。

执行器负责将电信号转化为机械运动，通过推拉杆等机构实现转向架的转向。

控制系统负责计算和控制列车的转向角度和速度。

基于列车行驶的实时数据，控制系统能够自动调整转向机构的转向角度和速度，使列车保持在预定的轨道上行驶，同时对列车进行稳定控制。

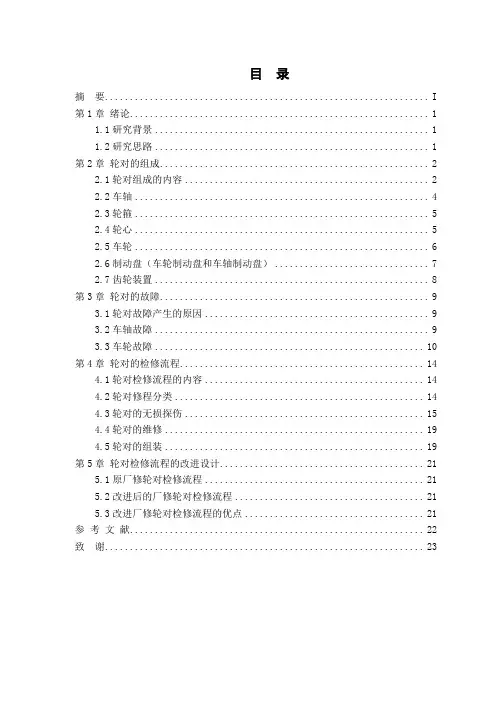

摘要 (I)第1章绪论 (1)1.1研究背景 (1)1.2研究思路 (1)第2章轮对的组成 (2)2.1轮对组成的内容 (2)2.2车轴 (4)2.3轮箍 (5)2.4轮心 (5)2.5车轮 (6)2.6制动盘（车轮制动盘和车轴制动盘） (7)2.7齿轮装置 (8)第3章轮对的故障 (9)3.1轮对故障产生的原因 (9)3.2车轴故障 (9)3.3车轮故障 (10)第4章轮对的检修流程 (14)4.1轮对检修流程的内容 (14)4.2轮对修程分类 (14)4.3轮对的无损探伤 (15)4.4轮对的维修 (19)4.5轮对的组装 (19)第5章轮对检修流程的改进设计 (21)5.1原厂修轮对检修流程 (21)5.2改进后的厂修轮对检修流程 (21)5.3改进厂修轮对检修流程的优点 (21)参考文献 (22)致谢 (23)轮对即动车组与钢轨相接触的部分，由左右两个车轮牢固的压装在同一根车轴上所组成，轮对也是保证动车组在钢轨上的运行和转向，承受来自动车组的全部静、动载荷，把它传递给钢轨，并因线路不平顺产生的载荷传递给动车组各零部件。

轮对的作用是沿着钢轨滚动，将轮对的滚动转化为车体的平移；除了传递车辆重量外，还传递轮轨之间的各种作用力，包括牵引力和制动力。

其结构和故障会直接影响动车组的运行品质和行车安全，因此结合CRH2型动车组来探讨轮对的组成结构、故障、检修流程及改进设计。

关键词：轮对组成；故障；检修流程；改进设计CRH2动车组轮对检修流程及改进设计第1章绪论1.1研究背景近几年，随着高速动车组的迅速发展，高铁已经我国大多数人出行选择的交通方式，而轮对是高速动车在轨道上运行必不可少的元件之一。

动车的全部重量通过轮对支撑在钢轨上；通过轮对与钢轨的黏着产生牵引力或制动力；通过轮对滚动使动车前进。

另外，轮对在动车运行中的承载情况比较繁重，当车轮经钢轨接头、道岔等线路不平顺处时，轮对直接承受全部垂向和侧向的冲击。

CRH2型动车组转向架概述
CRH2型动车组采用了电动传动和全装螺杆传动技术，具有自动化程度高、运行速度快、低能耗和排放的特点。

转向架是实现车辆转向和支持车辆运行的关键部件，它具有承载车辆重量、提供支撑力、实现车辆稳定性、减少车辆振动和摩擦等功能。

CRH2型动车组的转向架采用了轻量化的设计，采用铝合金车壳，提高了车辆的运行效率和能源利用率。

同时，转向架的设计还考虑了车辆的运行速度和稳定性要求，采用了双转向架布局，提高了转向系统的可靠性和安全性。

转向架的核心组成部分是轮对组件、弹簧组件和缓冲装置。

轮对组件是承载车辆重量并提供支撑力的部件，由轮对轮对胎、轮轴、轮轴箱和轮对受力构件等组成。

弹簧组件用于缓冲车辆的振动和冲击，减少车辆的震动和滚动，提高乘坐舒适性。

缓冲装置则通过减震和缓冲机构来减少车辆运行时的震动和冲击。

此外，CRH2型动车组的转向架还具有故障检测和故障诊断功能，可以及时检测和诊断转向架的故障，并通过系统报警和自动控制来减少故障对车辆运行的影响。

总的来说，CRH2型动车组的转向架是通过铝合金车壳、双转向架布局和自动调心功能等设计来实现高速运行、低能耗和稳定性的关键部件。

它具有承载车辆重量、提供支撑力、减少车辆振动和摩擦等功能，并通过故障检测和诊断来保障列车的安全运行。

CRH2型动车组的转向架在提高中国铁路运输水平、提高列车运行效率和乘坐舒适性等方面发挥了重要作用。

动车转向架的组成动车转向架是动车组车辆的重要组成部分，用于支撑车体和转向轮，保证车辆的正常行驶和转向。

它由多个部件组成，包括悬挂系统、转向机构、制动系统等。

下面将详细介绍动车转向架的组成以及各个部件的功能。

一、悬挂系统悬挂系统是动车转向架的基础部分，用于支撑车辆的重量并减震。

悬挂系统包括车轴、弹簧、减震器等部件。

车轴是连接车轮的主要部件，它通过轴承与转向架相连，使车轮能够旋转。

弹簧起到承载车辆重量和缓冲震动的作用，它连接在转向架上并支撑车体。

减震器则用于减少车辆行驶过程中的震动，提高乘坐舒适性。

二、转向机构转向机构是动车转向架的关键部分，用于控制车辆的转向。

转向机构包括转向齿轮、转向杆、转向盘等部件。

转向齿轮通过传动装置与转向杆相连，当驾驶员转动转向盘时，转向齿轮会带动转向杆产生转动，进而改变车轮的方向。

转向机构需要具有较高的精度和可靠性，以确保车辆的安全行驶。

三、制动系统制动系统是动车转向架的重要组成部分，用于控制车辆的制动。

制动系统包括制动盘、刹车片、制动缸等部件。

制动盘固定在车轮上，当驾驶员踩下刹车踏板时，制动缸会通过液压系统向制动盘施加压力，使刹车片与制动盘接触产生摩擦力，从而减速车辆。

制动系统需要具有良好的制动效果和可靠性，以确保车辆的安全停车和行驶控制。

四、牵引系统牵引系统是动车转向架的关键部分，用于控制车辆的牵引力。

牵引系统包括牵引电机、传动装置、轮对等部件。

牵引电机通过传动装置与车轮相连，当电机工作时，通过传动装置将电能转化为机械能，并传递给车轮，使车辆能够行驶。

牵引系统需要具有较高的功率和可靠性，以确保车辆能够顺利行驶。

五、其他部件除了上述的主要部件外，动车转向架还包括一些其他的辅助部件。

例如，传感器用于监测车辆的运行状态和转向角度，以提供给车载计算机进行控制；润滑系统用于给转向架各个部件提供润滑油，减少摩擦和磨损；防尘罩用于保护转向架内部的部件免受灰尘、水汽等外界环境的侵蚀。

CRH2型动车组转向架轮对组成动车组轮对必须具备如下功能：(1)承受车辆与线路问相互作用的全部载荷及冲击；(2)与钢轨形成黏着，产生牵引力或制动力；(3)轮对滚动使车辆前进运行。

CRH2型动车组转向架轮对组装主要包括车轮、车轴、制动盘(轮盘和轴盘)、齿轮箱及轴承等。

轮对分为动力轮对(M轮对)和拖车轮对(T轮对)，M轮对一侧安装齿轮箱装置.而T轮对则代之以两套轴盘。

此外,T轮对因轴端安装不同速度传感器齿轮而略有差异。

由于采用了带自密封的单元轴承，因此轴承可预先压装在轴颈上。

轮对组装后，需逐个进行动平衡试验，超出50g·m限度时，需对两侧车轮及制动盘的组装相位角进行调整。

动车转向架轮对由车轴、车轮(带有制动盘简称轮盘)、齿轮装置及轴承构成，参见图5.13。

拖车转向架轮对由车轴、车轮(也带有制动盘，简称轮盘)、轴制动盘(简称轴盘)及轴承构成，参见图5.14。

为确保安全性和可靠性，车轮和轴盘座采用冷压法压装到车轴上。

5.3.1车轮CRH2型动车组转向架车轮按JISE5402《铁道车辆一碳素钢整体辗压车轮》设计和生产，车轮采用整体轧制车轮，轮辋宽度为135mm，踏面形状采用IMA型。

新造车轮滚动圆直径为φ860mm，最大磨耗直径为φ790mm。

在靠轮辋轮缘侧面φ790mm圆周上，设有磨耗到限标记。

CRH2型动车组车轮踏面形状如图5.15所示。

因采用轮盘制动，需要在车轮辐板两侧安装制动盘，所以为直辐板车轮。

随着轴重的增加，与轮毂连接的直辐板根部厚度有所增加。

动力轮对和拖车轮对除了轮座尺寸及轮毂厚度尺寸不同外，其他部位相同。

车轮与车轴的装配采用注油压装和拆卸。

为保证轮轴在装配后形成规定的压装力，装配后进行反向压力检验。

5.3.2车轴CRH2型动车组转向架车轴按照JISE4501《铁道车辆一车轴强度设计》进行设计，按儿SE4502标准进行生产。

为提高车轴的疲劳安全性，采用高频淬火热处理和滚压工艺。

为了在保证强度的同时减轻质量，采用空心车轴，使超声波探头可以直接穿过该通孔，以便于探伤，M车车轴与T 车车轴如图5.16所示。

CRH2型动车组转向架简介CRH2型动车组是中国铁路总公司生产的高速动车组之一，广泛运行于中国各地的高速铁路线路。

转向架是动车组中的重要组成部分，其负责车辆的转向和支撑，对于保证车辆的平稳运行和安全性起着关键作用。

本文将详细介绍CRH2型动车组转向架的构造、工作原理和维护保养。

构造CRH2型动车组转向架由架体、轮对、弹簧组、液压应急缓冲器等组成。

架体转向架架体采用钢结构，具有较高的强度和刚度，用于承受极限荷载和弯曲力。

其结构设计合理，既保证了架体的稳定性和可靠性，又降低了重量。

架体中设置有轴箱承载装置，用于支撑轮对和传递荷载。

转向架配备了两对轮对，每对轮对由两个轮轴和两个车轮组成。

轮对负责传递车辆的重量和提供运行时的支撑力，承受较大的载荷和应力。

为了保证安全，轮对的材料和制造工艺都需要符合技术标准，轨道与轮对之间的匹配要求严格。

弹簧组弹簧组位于转向架底部，用于缓冲和吸收车辆运行过程中的震动和冲击力，提供良好的行车舒适性。

弹簧组通常由一组钢簧和液压缓冲器组成，其设计和布置需要考虑到各种复杂的工况和载荷情况。

液压应急缓冲器液压应急缓冲器是转向架的安全保护装置，用于在紧急情况下减轻车辆的冲击力。

当车辆受到严重冲击时，液压应急缓冲器就会起作用，通过减少冲击力的传递，保证了车辆和乘客的安全。

工作原理CRH2型动车组转向架的工作原理主要包括转向、支撑和缓冲三个方面。

转向是转向架的主要功能之一。

当车辆行驶时，轮对与轨道之间存在一定的差距和偏差，转向架通过调整和控制两对轮对之间的角度和位置，使车辆能够按照预定的轨迹行驶。

转向机构主要由转向架底部的转向齿轮和驱动齿轮组成，通过驱动齿轮的转动，实现对轮对的转向操作。

支撑支撑是转向架的另一个重要功能。

转向架通过架体和轴箱承载装置的结构，支撑起车辆的重量，并提供稳定的支撑力。

在行驶过程中，转向架要能够承受较大的荷载和应力，保证车辆的平稳行驶。

缓冲缓冲是转向架的安全功能之一。
