工造产品设计手绘线稿资料集

先练【直线】，画一根直线，然后再画一根，要求和第一根重合，然后画第三根,也要和前面的重合，直到你画十多根都能重合在一起；（这个办法要求纸张很厚，下面一条的效果更明显一些。

）然后是【平行线】，每根都平行没有交叉和间距不等（保持5mm间距），有点类似素描里面上调子时候的排线,但是线要够长,大约是A4纸的短边长度（21cm）,直到你能把整张A4画满平行线.（我个人练平行线的时候是用的A3纸，可以把手腕抬起，一笔到底。

横向画满了就用纵向，然后45度倾斜，一张纸可以画几百根线,相信每天一张，坚持到1个星期，直线就画得笔直了。

）【曲线】，过三个点画一条曲线,保证三个点都在曲线上并且要求曲线有张力和速度.【椭圆】，其实就是各种角度的圆圈，包括正圆.各种美术专业，设计专业,建筑学专业，都要画圆，做产品你画个数码相机我看看，镜头的同心圆比汽车的轮箍难画多了……以上是ACCD的一些基础教育，清华美院也进行一些类似的课程，其他学校有没有这样的基础课不知道,但是这是手绘技法必需的。

以前在学校时候，看FEIFEI大师（现在是三菱日本设计中心设计师）每次画图前都要做一些这样的线条的练习,极其刻苦认真……—--—-———---NO。

2 快速表现技法练习的捷径———————--———很多同学已经意识到没有硬功夫，就没有就业出路，所以，我在这里简单的对学习快速表现进行介绍,希望能对大家起到帮助作用！关于快速表现的练习，我经过多年的总结，对同学的练习应该还是有一定的帮助的.首先你要给自己一个“五月计划”,合理的安排每一时间段的学习计划。

对于快速表现不需要太长时间，只要你每天坚持一个小时或两个小时。

在第一个月的时间内,把半透明的硫酸纸压在透视线稿图的上面，进行严谨的拷贝练习。

（主要练习线条的曲滑流动性，寻求生动的线条魅力，同时要总结透视规律）在第二个月内，把硫酸置换成A4的复印纸,不要再压到线稿资料上面了，而是把图放到旁边进行抄图练习。

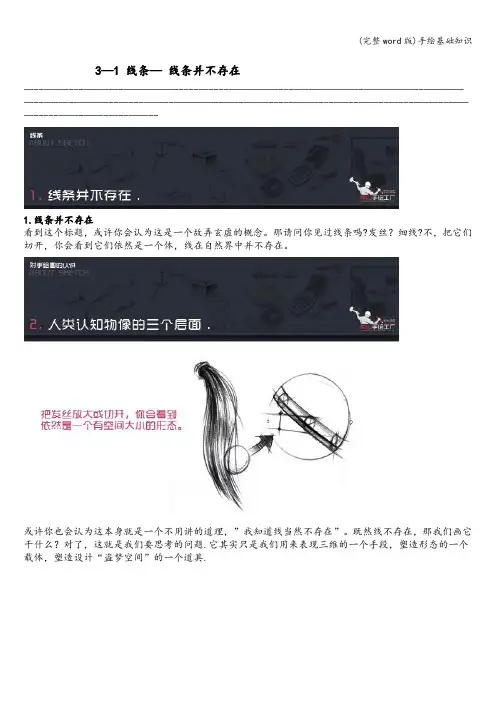

3—1 线条—线条并不存在—--——----——-—-—————-----—----—————---—-—————-—————--—————--—-—-———---—---——--————-——-——-----———---—---——--—---—-—--———-----——-——-—--——--1.线条并不存在看到这个标题，或许你会认为这是一个故弄玄虚的概念。

那请问你见过线条吗?发丝？细线?不，把它们切开，你会看到它们依然是一个体，线在自然界中并不存在。

或许你也会认为这本身就是一个不用讲的道理，”我知道线当然不存在”。

既然线不存在，那我们画它干什么？对了，这就是我们要思考的问题.它其实只是我们用来表现三维的一个手段，塑造形态的一个载体，塑造设计“盗梦空间”的一个道具.这是我们在学习线条前必须要明确的一个概念，很多人在看一些优秀的手绘线稿时总是把注意力集中在线条上，“好漂亮的线条”，“好流畅的线条"，经常会听到这样的感慨与惊呼，而你却忽视了这些线条所表现的本质-—形体，也忽视了作者在线条后面的思考。

你会识字，也会写字，为什么写不出优美的诗章？因为你会识字写字与表达能力无关，同样的道理，每一根线条本身也无所谓好坏，只有它们构筑了一个合理的空间后，才能成为一根好的线条。

所以，重视线条并不能帮助你迅速成为“高手"，那只会浪费你的时间，只有思考与分析物体本身才能让你迅速进步。

放松自己，试着忘记线条，因为它本身就不存在，学着去分析形体，然后用哪怕再不流畅的线条去表现它,你会发现手绘远没有你想象的那么难。

至于线条本身，你和高手们的差别只在控制能力上，这只是个熟练问题，不是思维问题.3—2 线条- 线条从哪里来？-————————---—------——----——-—-—--—-—--—-——--——---—————--————-—-—————---—---———-—-——-—---——-——-————-————-——-——--—--——-———-----——-2.线条从哪里来？既然线条不存在，那我们画图时的线条从哪里来？它们之间有什么不同？把这些问题搞清楚了，对线的认识就系统了。

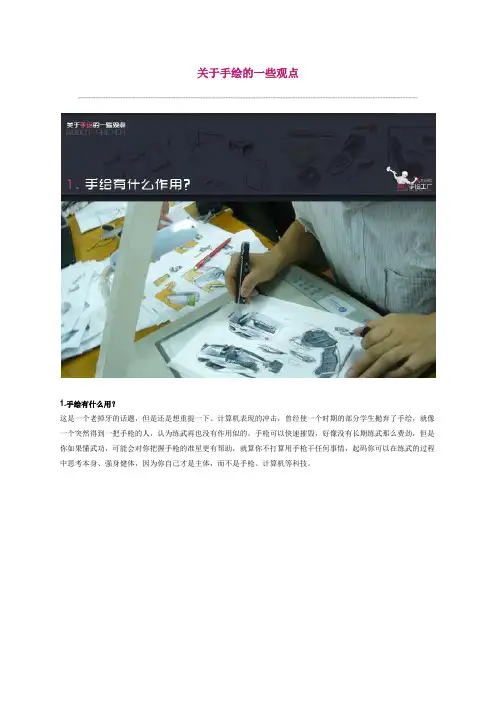

关于手绘的一些观点----------------------------------------------------------------------------------------------------------------------------------------1.手绘有什么用？这是一个老掉牙的话题，但是还是想重提一下。

计算机表现的冲击，曾经使一个时期的部分学生抛弃了手绘，就像一个突然得到一把手枪的人，认为练武再也没有作用似的。

手枪可以快速摧毁，好像没有长期练武那么费劲，但是你如果懂武功，可能会对你把握手枪的准星更有帮助，就算你不打算用手枪干任何事情，起码你可以在练武的过程中思考本身、强身健体，因为你自己才是主体，而不是手枪、计算机等科技。

2.手绘与艺术的关系?这个问题好像很简单，又好像很复杂，又好像不是问题，其实最本质在于手绘的真正作用是什么？设计是第一门为普通大众服务的实用艺术，推理下去，设计手绘自然是以实用为前提，定语是“实用”，失去了这个功能，图画得再艺术也只是图。

也就是说如果你两者不能兼顾，那先保障前者，哪怕不艺术，它也有用。

如果认同了“实用”这个前提，那这个帖子就可以继续看下去了，因为后面所有的观点与方法，都是在这个前提下进行的。

3.设计手绘是一篇说明文如果说纯艺术是一篇阳春白雪的散文，那设计手绘就是一篇阐明事理的说明文。

散文可以如水随形、大俗大雅，可以是梦想照进现实、也可以是现实渗透梦想。

而说明文却需要解说事物的特征、本质与规律。

4.设计手绘只是一门技术在这个什么都非要冠名“艺术”的的年代，这个观点好像有点不符合潮流。

既然“实用”与“说明”是设计手绘的最主要的特征，那她和RHINO、PRO/E一样，都只是我们的一个工具，自然也只是一门技术，当然，技术的极致自然会升华到艺术，就像Modern使用Rhino一样。

5.你只是被自己吓着了经常有学生说“老师，我没有任何美术基础，手绘我肯定画不好”。

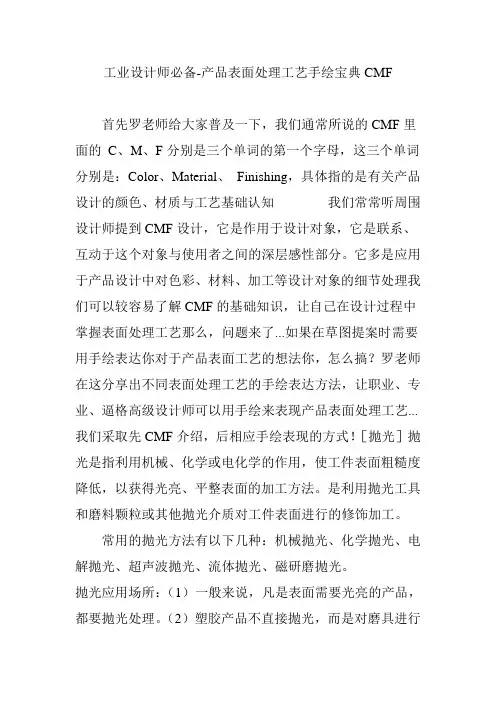

工业设计师必备-产品表面处理工艺手绘宝典CMF首先罗老师给大家普及一下，我们通常所说的CMF里面的C、M、F分别是三个单词的第一个字母，这三个单词分别是：Color、Material、Finishing，具体指的是有关产品设计的颜色、材质与工艺基础认知我们常常听周围设计师提到CMF设计，它是作用于设计对象，它是联系、互动于这个对象与使用者之间的深层感性部分。

它多是应用于产品设计中对色彩、材料、加工等设计对象的细节处理我们可以较容易了解CMF的基础知识，让自己在设计过程中掌握表面处理工艺那么，问题来了...如果在草图提案时需要用手绘表达你对于产品表面工艺的想法你，怎么搞？罗老师在这分享出不同表面处理工艺的手绘表达方法，让职业、专业、逼格高级设计师可以用手绘来表现产品表面处理工艺...我们采取先CMF介绍，后相应手绘表现的方式！［抛光］抛光是指利用机械、化学或电化学的作用，使工件表面粗糙度降低，以获得光亮、平整表面的加工方法。

是利用抛光工具和磨料颗粒或其他抛光介质对工件表面进行的修饰加工。

常用的抛光方法有以下几种：机械抛光、化学抛光、电解抛光、超声波抛光、流体抛光、磁研磨抛光。

抛光应用场所：（1）一般来说，凡是表面需要光亮的产品，都要抛光处理。

（2）塑胶产品不直接抛光，而是对磨具进行抛光。

step1产品线稿画好后准备进行CMF材质的手绘表达step2可先用深灰（冷灰）马克笔对产品最深镜影处上色，圆柱形产品可以把区域设定在造型的中间位置，也就是整个造型的最凸起处step3在之前深灰色笔触基础上用与之较浅的马克笔再次铺色step4step5step6［注塑］注塑是一种工业产品生产造型的方法。

产品通常使用橡胶注塑和塑料注塑。

注塑还可分注塑成型模压法和压铸法。

注射成型机（简称注射机或注塑机）是将热塑性塑料或热固性料利用塑料成型模具制成各种形状的塑料制品的主要成型设备，注射成型是通过注塑机和模具来实现的。

塑料注塑：塑料注塑是塑料制品的一种方法，将熔融的塑料利用压力注进塑料制品模具中，冷却成型得到想要各种塑料件。

第 04 章 建筑空间线稿画法目录/Contents4.1 平面拉伸空间4.2 鸟瞰图线稿绘制4.3 图书馆建筑线稿绘制目录/Contents4.4 商业建筑线稿绘制4.5 实景照片线稿写生4.6 欧式建筑线稿绘制4.7 本章练习4.1 平面拉伸空间平面拉伸空间是设计者在考试、工作中经常遇到的，对绘图者的空间想象能力以及立面设计能力有一定的要求，难度较大。

如何将其画好，关键在于平时的积累。

44.1.1 平面图分析1．平面图投影：可以看出建筑与地面的关系，以及建筑大概的高度。

2．平面图标记：标注有数字，这就是建筑的楼层数。

3．由平面图看出这个建筑由3 个体块构成，最高为23 层，3 层的是商业建筑区，呈不规则形，灭点应选取左面，不能选在右面，因为3 层的不规则体左面的角高，按照透视画出会给人一种错觉，以为是透视画错了。

4.1.2 建筑体块分析1．对体块的深层次分析有助于对建筑本质的理解。

2．研究设计者是如何对建筑进行切割、组合、穿插的。

4.1.3 草图分析草图也就是成图前的小样图，5分钟左右刻画出的建筑大致关系，同时也是我们外出写生、收集素材的一种最好的方法。

这张图难点在玻璃上，经过草图分析玻璃可以用以下两种方式处理。

1．排线较密的暗部玻璃，亮部排线随光影有一定的变化。

2．亮部与暗部玻璃排线一样，暗部再画斜线，增强暗部效果。

从整体构图来看画面的右面偏轻，可以适当加车、人物、植物或者签名4.1.4 线稿绘制01 铅笔打形。

铅笔稿的第一步是先确定建筑的透视—两点透视。

在图面中确定好两个灭点的位置，地平面和视平线可以近似成一条线，横向所有的结构线应与两个灭点相连。

02 细分楼层。

注意近大远小的关系，同时增加远处的建筑轮廓，让建筑不会感觉那么单一。

03 增加配景。

为建筑增加人物、植物等配景，让建筑不至于那么孤立。

04 勾勒建筑轮廓。

保证透视正确，先前的铅笔稿可以适当地调整。

对于太长的线条，建议用尺规辅助，不然把握不好，容易造成画面乱。

工业设计汽车手绘教程虽然大家都喜欢看漂亮的图片，但作为一个专业的设计师，你会发现图上的东西很少能够被制造出来。

设计师的工作是在短时间内得出很多而又各式各样的创意，同时也要让大家能够理解你的想法。

良好的草图绘画技术就是关键。

刚开始画草图的时候会很艰难，很重要的一点就是不要把草图画的过于精致。

掌握这点之后，你就能画出更多的草图，而且会很快的得到提高。

本教程展示了一种能画出既快又让人易懂的草图技术。

要想画出三维物体的草图，基础的透视知识是必须的。

因此，本教程从介绍一点和两点透视开始，同时也包括了车轮椭圆。

然后举了3个使用不同透视的例子，每个例子都通过粗线条的工作和最终简单的上色方法介绍了如何从一张白纸开始构建草图（原文刊载于cardesignnews）。

透视水平线：常被作为视线。

例如，一个位于水平线上方的物体同样也位于观察者的视线上方，因此展示的是它的下部。

灭点：位于水平线上，是所有线的交汇点。

虽然总处在水平线上，但是它们的位置取决于观察者的角度。

Convergence Lines: All parallel lines in a scene will always appear to converge to a single point (the vanishing points). The exception to this rule is that lines viewed in parallel or perpendicular to the viewer will not converge. In one and two point perspective you can also consider all vertical lines as non-converging lines.一点透视：当物体平行或者垂直于观察者的时候，一点透视是很明显的。

这时候朝向或者背离观察者的线在水平线上只有一个灭点。

工业设计手绘教程基础+提高基础练习，掌握直线、曲线、椭圆的画法。
