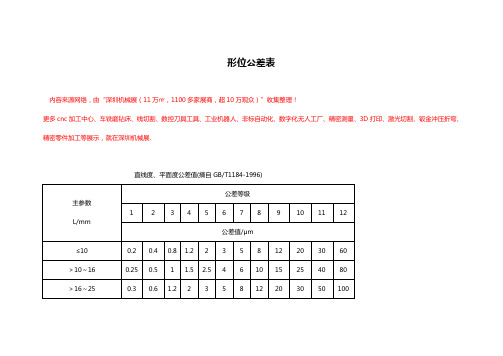

形位公差表
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
直线度、平面度公差值(摘自GB/T1184-1996)
平行度、垂直度、倾斜度公差值(摘自GB/T1184-1996)
圆度、圆柱度度公差值(摘自GB/T1184-1996)
同轴度、对称度、圆跳动度和全跳动度公差值(摘自GB/T1184-1996)
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.。
必知的形位公差知识全集一、形位公差的代号(GB/T 1182-1996)形位公差各项目的符号形位公差各项目的符号形状公差形状公差 位置公差位置公差 项 目 符号符号项 目 符号符号直线度直线度 — 定向 平行度平行度∥ 垂直度垂直度 ⊥ 平面度平面度倾斜度倾斜度 ∠ 圆度圆度定位同轴度同轴度对称度对称度 圆柱度圆柱度 位置度位置度线轮廓度线轮廓度 ⌒ 跳动圆跳动圆跳动 面轮廓度面轮廓度全跳动全跳动其他有关符号其他有关符号符号符号 意义意义 最大实最大实体状态体状态延伸延伸 公差带公差带包容原则包容原则 (单一要素)理论理论 正确尺寸正确尺寸基准目标基准目标形位公差框格形位公差框格公差框格应水平或垂直绘制，其线型为细实线。
公差框格分为两格或多格，框格内从左到右填写的内容：分为两格或多格，框格内从左到右填写的内容：第一格为形位公差符号；第二格为形位公差值和有关符号；第三格及以后为基准代号字母和有关符号。
号；第三格及以后为基准代号字母和有关符号。
（h 为图样中采用字体的高度）为图样中采用字体的高度）基准代号基准代号注：形位公差符号的线型宽度为b /2～b （b 为粗实线宽），但跳动符号的箭头外的线是细实线。
二、形状、位置公差带的定义和图例说明 GB/T 1182-1996 1 直 线 度a. 在给定平面内的公差带定义——公差带是距离为公差值t 的两平行直线之间的区域。
间的区域。
b. 在给定方向上的公差带定义——当给定一个方向时，公差带是距离为公差值t 的两平行平面之间的区域；的两平行平面之间的区域；当给定互相垂直的两个方向时，当给定互相垂直的两个方向时，当给定互相垂直的两个方向时，公差带是正截面公差带是正截面尺寸为公差值t 1×t 2的四棱柱内的区域。
的四棱柱内的区域。
c. 在任意方向上的公差带定义——公差带是直径为公差值t 的圆柱面内的区域。
的圆柱面内的区域。
图例：图例：１) 圆柱表面上任一素线必须位于轴向平面内，距离为公差值0.02的两平等直线之间。
形位公差表
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
直线度、平面度公差值(摘自GB/T1184-1996)
授课：XXX
平行度、垂直度、倾斜度公差值(摘自GB/T1184-1996)
授课：XXX
圆度、圆柱度度公差值(摘自GB/T1184-1996)
授课：XXX
同轴度、对称度、圆跳动度和全跳动度公差值(摘自GB/T1184-1996)
授课：XXX
内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！
更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.
（注：可编辑下载，若有不当之处，请指正，谢谢!）
授课：XXX。
形位公差标准（GB1184-80）
机械制造中形位误差与圆柱面的尺寸误差一样，是不可避免的。
因此就要考虑，哪些切削表面应加以较严格的控制，并在图样上注出其极限数值。
这是由零件在机器上的位置、功用和装配精度要求来决定的。
零件上圆柱表面的形状误差，在间隙配合中会使间隙分布不均匀，接触不良，从而降低配合精度，加快磨损，减短使用寿命；在过盈配合中，则会使配合各处的过盈量大小不一，影响连接强度。
零件表面的位置误差，除影响配合以外，还影响机器的装配精度及工作时的运动精度。
1、形位公差等级和数值的选用原则
在GB1184-80中，除位置度用计算得出外，对形位公差规定了12个等级，其中，9~12级的数值较大，可以不再图样上一一标注，而对选定的等级在图样中加以说明。
对于需要在图样中加以较严格控制的形位公差值，应根据零件的功能要求，考虑加工的经济性和零件的结构、刚性等因素选定，并需注意下列情况。
1）在同一要素上给出的形状公差值应小于位置公差值。
2）圆柱表面的形状公差值（轴线的直线度除外），一般情况下，应小于其尺寸公差值。
3）平行度公差值应小于其相应的距离公差值。
4）对于下列情况，考虑到加工难易程度和其他参数的影响，在满足零件的功能要求下，适当降低1~1级选用。
A．细长比较大的轴和孔；
B．孔相对于轴；
C．距离较大的轴或孔；
D．宽度较大（一般大于1/2长度）的零件表面；
E．线对线和线对面相对于面对面的平行度及垂直度。
2、形状公差标准
直线度、平面度
圆度、圆柱度
3、位置公差标准
平行度、垂直度、倾斜度。
形位公差的分类、项目、符号国家标准规定的形状公差的特征项目分为形状公差和位置公差两大类，共 14 个，它们的名称和符号如下表所示。
形位公差的定义直线度 - 所有点都在一条直线上的情况，公差由两条平行线形成的区域来指定平面度 - 表面上所有的点都在一个平面上，公差由两个平行平面形成的区域来表示。
圆度 - 表面上所有点都在圆周上。
公差由两个同心圆限制的区域来指定。
圆柱度 - 旋转表面上的所有点都与公共轴等距。
圆柱公差制定了两个同心圆柱所形成的公差区域，此旋转表面必须在此区域中。
轮廓度 - 控制不规则的表面、线条、弧形或普通位面的定义公差方式。
轮廓可适用于单个线条元件或者零件的整个表面。
轮廓公差指定了沿着实际轮廓的唯一边界。
倾斜度 - 表面与轴处于指定角度的情况(与数据平面或轴的角度不是90度)。
公差区域是由两个平行平面定义的，这两个平行平面与数据平面或轴成指定的基本角度。
垂直度 - 表面或轴与数据平面或轴成直角的情况。
垂直公差指定了下列情况之一：由垂直于数据平面或轴的两个平面定义的区域，或者由垂直与数据轴的两个平行平面所定义的区域。
平行度 - 表面与轴上所有点与数据平面或轴等距的情况。
平行度公差指定了下列情况之一：平行于数据平面或轴的两个平面或线定义的区域，或者其轴平行于数据轴的圆柱公差区域。
同轴度 - 旋转表面的所有交叉可组合元素的轴，是数据特征的公共轴。
同心度公差指定了其轴与数据轴一致的圆柱公差区域。
位置度 - 位置度公差定义了允许其中中心轴或者中心平面偏离真正(理论上正确)位置的区域。
基本尺寸建立了从数据特征和相互关联的特征之间的真正位置。
位置误差是，特征与其正确位置间，总的可允许的位置偏移量。
对于孔和外部直径这样的圆柱特征来说，位置度公差通常是特征轴必须在其中的公差区域的直径。
对于不是圆的特征(如槽和短小的突出物)来说，位置度公差是特征的中心平面必须在其中的公差区域的总宽度。
圆跳动 - 提供对表面圆形元素的控制。
