形位公差分类标注的国家标准

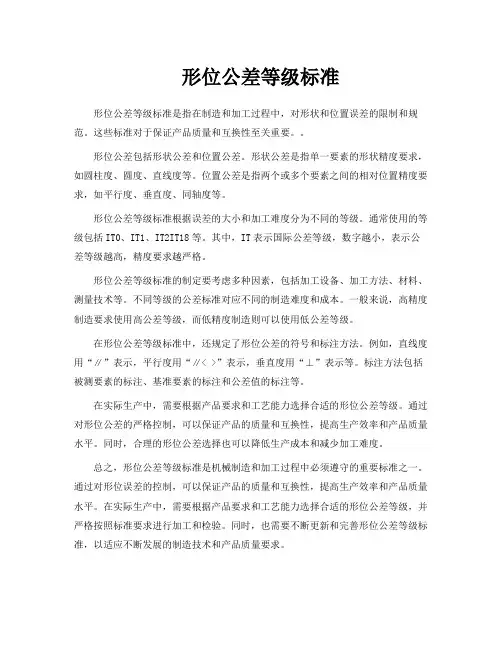

形位公差等级标准形位公差等级标准是指在制造和加工过程中，对形状和位置误差的限制和规范。

这些标准对于保证产品质量和互换性至关重要。

形位公差包括形状公差和位置公差。

形状公差是指单一要素的形状精度要求，如圆柱度、圆度、直线度等。

位置公差是指两个或多个要素之间的相对位置精度要求，如平行度、垂直度、同轴度等。

形位公差等级标准根据误差的大小和加工难度分为不同的等级。

通常使用的等级包括IT0、IT1、IT2IT18等。

其中，IT表示国际公差等级，数字越小，表示公差等级越高，精度要求越严格。

形位公差等级标准的制定要考虑多种因素，包括加工设备、加工方法、材料、测量技术等。

不同等级的公差标准对应不同的制造难度和成本。

一般来说，高精度制造要求使用高公差等级，而低精度制造则可以使用低公差等级。

在形位公差等级标准中，还规定了形位公差的符号和标注方法。

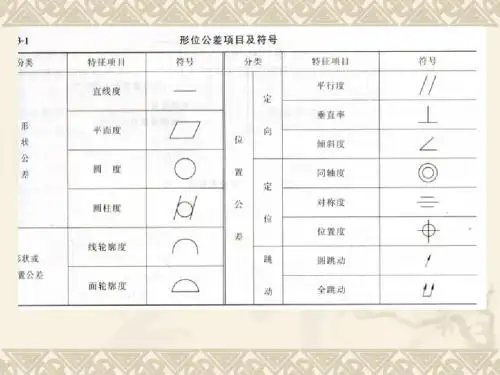

例如，直线度用“∥”表示，平行度用“∥< >”表示，垂直度用“⊥”表示等。

标注方法包括被测要素的标注、基准要素的标注和公差值的标注等。

在实际生产中，需要根据产品要求和工艺能力选择合适的形位公差等级。

通过对形位公差的严格控制，可以保证产品的质量和互换性，提高生产效率和产品质量水平。

同时，合理的形位公差选择也可以降低生产成本和减少加工难度。

总之，形位公差等级标准是机械制造和加工过程中必须遵守的重要标准之一。

通过对形位误差的控制，可以保证产品的质量和互换性，提高生产效率和产品质量水平。

在实际生产中，需要根据产品要求和工艺能力选择合适的形位公差等级，并严格按照标准要求进行加工和检验。

同时，也需要不断更新和完善形位公差等级标准，以适应不断发展的制造技术和产品质量要求。

标注公差、基本偏差、配合、基准制和形位公差1.标准公差和基本偏差为便于生产，实现零件的互换性及满足不同的使用要求，国家标准《极限与配合》规定了公差带由标准公差和基本偏差两个要素组成。

标准公差确定公差带的大小，而基本偏差确定公差带的位置。

1)标准公差（IT）标准公差的数值由基本尺寸和公差等级来决定。

其中公差等级是确定尺寸精确程度的标记。

标准公差分为20级，即IT01，IT0，IT1，…，IT18。

其尺寸精确程度从IT01到IT18依次降低。

标准公差的具体数值见有关标准。

2)基本偏差基本偏差是指在标准的极限与配合中，确定公差带相对零线位置的上偏差或下偏差，一般指靠近零线的那个偏差。

当公差带在零线的上方时，基本偏差为下偏差；反之，则为上偏差。

基本偏差共有28个，代号用拉丁字母表示，大写为孔，小写为轴。

从基本偏差系列图中可以看出：孔的基本偏差A～H和轴的基本偏差k～zc为下偏差；，孔的基本偏差K～ZC和轴的基本偏差a～h为上偏差，JS和js的公差带对称分布于零线两边、孔和轴的上、下偏差分别都是+IT/2、-IT/2。

基本偏差系列图只表示公差带的位置，不表示公差的大小，因此，公差带一端是开口，开口的另一端由标准公差限定。

基本偏差和标准公差，根据尺寸公差的定义有以下的计算式：ES=EI+IT 或EI=ES-IT ei=es-IT或es=ei+IT孔和轴的公差带代号用基本偏差代号与公差带等级代号组成。

2.配合基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为配合。

根据使用要求的不同，孔和轴之间的配合有松有紧，因而国标规定配合种类：1）间隙配合孔与轴装配时，有间隙（包括最小间隙等于零）的配合。

孔的公差带在轴的公差带之上。

2）过渡配合孔与轴装配时，可能有间隙或过盈的配合。

孔的公差带与轴的公差带互相交叠。

3）过盈配合孔与轴装配时有过盈（包括最小过盈等于零）的配合。

孔的公差带在轴的公差带之下。

3.基准制在制造配合的零件时，使其中一种零件作为基准件，它的基本偏差一定，通过改变另一种非基准件的基本偏差来获得各种不同性质配合的制度称为基准制。

1四、跳动公差与公差带跳动公差——是关联实际要素绕基准轴线回转一周或连续回转时所允许的最大跳动量。

被测要素为圆柱面、端平面和圆锥面等轮廓要素，基准要素为轴线跳动——被测要素在无轴向移动的条件下绕基准轴线回转的过程中(回转一周或连续回转)，由指示计在给定的测量方向上对该实际被测要素测得的最大与最小示值之差。

21、圆跳动——是指被测要素在某个测量截面内相对于基准轴线的变动量。

圆跳动分为径向圆跳动、端面圆跳动和斜向圆跳动（1）径向圆跳动公差带定义：公差带是在垂直于基准轴线的任一测量平面内，半径为公差值t，且圆心在基准轴线上的两个同心圆之间的区域。

d圆柱面绕基准轴线作无轴向移动回转时，在任一测量平面内的径向跳动量均不得大于公差值0.05mm。

测量平面基准轴线a)公差带A0.05Aa)标注3（2）端面圆跳动公差带定义：公差带是在与基准轴线同轴的任一半径位置的测量圆柱面上沿母线方向距离为公差值t的两圆之间的区域。

宽度为t的短圆柱面当被测件绕基准轴线无轴向移动旋转一周时，在被测面上任一测量直径处的轴向跳动量均不得大于公差值0.05mm。

Aa)基准轴线测量圆柱面b)0.05A4（3）斜向圆跳动动画公差带定义：公差带是在与基准轴线同轴，且母线垂直于被测表面的任一测量圆锥面上，沿母线方向距离为公差值t 的两圆之间的区域，除特殊规定外，其测量方向是被测面的法线方向。

母线方向的长度为公差t 的短圆锥面测量圆锥面基准轴线tb 公差带)A0.05Aa 标注)5斜向圆跳动斜向圆跳动公差带是在与基准主轴线同轴的任一测量圆锥面上，沿母线方向宽度为公差值t的圆锥面区域，如图所示，除特殊规定外，其测量方向是被测面的法线方向。

62）全跳动全跳动——是指整个被测要素相对于基准轴线的变动量。
