光缆光模块的应用

对于SFP+光模块，你要知道这些SFP+光模块作为一种新型光模块，用于10Gbps以太网和8.5Gbps光纤通道(FibreChannel)系统，因具有比X2和XFP封装更紧凑的外形尺寸，且功耗不到1W。

此外，它可提供比10Gbps 器件更高的安装密度而受到广大厂商的喜爱，但是它的结构、性能差异、特点和安装使用各是什么？在本文中，易飞扬通信给大家详细说说。

关于SFP+光模块的3种结构分别是：限幅结构、线性结构和同步结构；(1)限幅结构，它与现有的SFP模块最接近，由一个激光器、TOSA（光发射次模块）、ROSA （光接收次模块）和一个限幅放大器构成。

(2)线性结构，它主要用于采用多模光纤的10Gbit/s长距离以太网连接，因此要求具备线性光接收能力。

(3)同步结构，在发射和接收路径上集成了CDR（时钟和数据恢复器）功能，解决了大多数高速系统存在的信号失真问题。

性能差异：（1）发射端：由于IEEE（电气和电子工程师协会）和光纤通道标准对光接口的要求非常严格，同时限幅和线性结构的发射端未对定时抖动进行校准，所以这两种结构的SFP+光模块都需要极高质量的发射器。

同步结构在SFP+发射端增加一个CDR，这个CDR可以重置模块内的抖动预算，消除发射端ASIC和模块之间的转发IC，从而极大地减少ASIC对抖动性能的要求。

（2）接收端：限幅、同步和线性结构之间，接收端的差别非常明显。

在限幅结构中，光电转换后信号的抖动没有消除，除此之外还有一种特殊的抖动，即PWS，一个窄信号通过损耗介质传播，受到衰减时就会产生这种抖动。

而在同步结构中，PWS根本不会造成任何问题，在接收端增加CDR 功能，PWS将得到有效抑制。

成本差异：线性和限幅结构，由于需要保证较高的抗抖动能力，必须考虑统计分析和信道间保护，所以无法达到以太网或光纤通道那么低的成本。

而同步结构中，CDR的加入预计会逐渐降低开发、测试和制造的成本。

SFP+光模块特点：（1）可以和同类型的XFP,X2,XENPAK直接连接；（2）SFP+具有比X2和XFP封装更紧凑的外形尺寸(与SFP尺寸相同）；（3）成本比XFP,X2,XENPAK产品低。

sdh光模块传输距离
SDH光模块的传输距离取决于多种因素，包括所使用的传输速率、光缆的类型、光纤的质量和光学设备的性能等。

一般来说，SDH光模块的传输距离可以分为以下几个级别：
1. 短距离传输：通常指传输距离在2公里以内。

这种传输距离可以使用多模光纤和低速率的SDH光模块实现。

2. 中距离传输：通常指传输距离在20公里以内。

这种传输距离可以使用单模光纤和中等速率的SDH光模块实现。

3. 长距离传输：通常指传输距离在80公里以内。

这种传输距离需要使用单模光纤和高速SDH光模块，同时可能需要使用光放大器进行信号增强。

4. 超远距离传输：通常指传输距离在100公里以上。

这种传输距离需要使用更高性能的光模块和技术，如WDM光模块和光纤衰减补偿器等。

需要注意的是，以上传输距离仅为一般参考值，实际的传输距离还受到其他因素的影响，如光纤连接质量、环境条件和光网络拓扑结构等。

因此，在具体应用中，需要根据实际情况选择适合的SDH光模块和相关设备。

光模块原理光模块是一种利用光学原理进行信号传输的装置，它在现代通信领域发挥着重要作用。

光模块主要由激光器、调制器、驱动电路、光接收器等部件组成，通过这些部件的协同作用，实现了光信号的发射和接收。

下面我们将从光模块的工作原理、结构组成和应用领域等方面进行介绍。

首先，我们来了解光模块的工作原理。

光模块的工作原理主要是通过激光器发出激光信号，经过调制器进行调制，然后经过光纤传输到目标地点，最后由光接收器接收信号并进行解调。

激光器是光模块的核心部件，它能够将电信号转换为光信号，并通过光纤进行传输。

调制器则负责对激光信号进行调制，以实现信号的传输和接收。

驱动电路则是控制激光器和调制器的工作状态，保证信号的稳定传输和接收。

其次，我们来了解光模块的结构组成。

光模块的结构主要包括激光器、调制器、驱动电路、光接收器等部件。

激光器是光模块的发射器，它能够将电信号转换为光信号，并通过光纤进行传输。

调制器则负责对激光信号进行调制，以实现信号的传输和接收。

驱动电路则是控制激光器和调制器的工作状态，保证信号的稳定传输和接收。

光接收器则是光模块的接收器，它能够接收光信号并进行解调，将光信号转换为电信号。

最后，我们来了解光模块的应用领域。

光模块主要应用于光通信、光传感和光测量等领域。

在光通信领域，光模块能够实现高速、大容量的数据传输，广泛应用于数据中心互联、光纤通信网络等领域。

在光传感领域，光模块能够实现高精度的光学测量，广泛应用于医疗设备、工业自动化等领域。

在光测量领域，光模块能够实现对光信号的测量和分析，广泛应用于科研实验、环境监测等领域。

综上所述，光模块作为一种利用光学原理进行信号传输的装置，在现代通信领域发挥着重要作用。

它的工作原理主要是通过激光器发出激光信号，经过调制器进行调制，然后经过光纤传输到目标地点，最后由光接收器接收信号并进行解调。

光模块的结构组成主要包括激光器、调制器、驱动电路、光接收器等部件。

而光模块的应用领域主要包括光通信、光传感和光测量等领域。

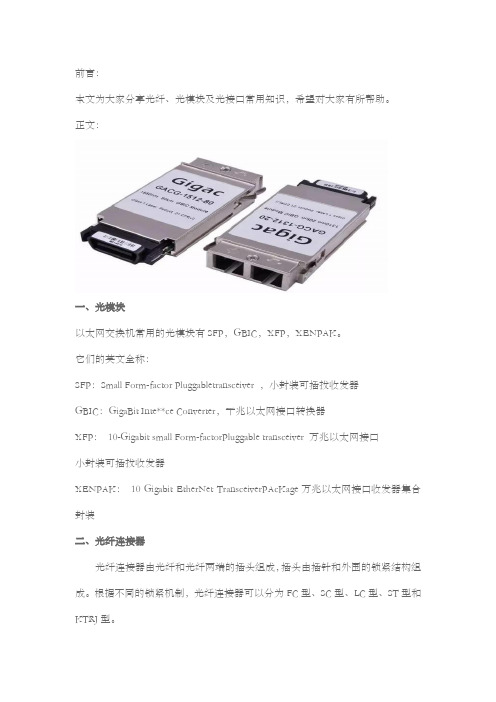

前言：本文为大家分享光纤、光模块及光接口常用知识，希望对大家有所帮助。

正文：一、光模块以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。

它们的英文全称：SFP：Small Form-factor Pluggabletransceiver ，小封装可插拔收发器GBIC：GigaBit Inte**ce Converter，千兆以太网接口转换器XFP：10-Gigabit small Form-factorPluggable transceiver 万兆以太网接口小封装可插拔收发器XENPAK：10 Gigabit EtherNet TransceiverPAcKage万兆以太网接口收发器集合封装二、光纤连接器光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。

根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST型和KTRJ型。

FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。

SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC 连接器相比具有操作空间小，使用方便。

低端以太网产品非常常见。

LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。

低端以太网产品非常常见。

ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC 和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。

KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。

三、光纤知识光纤是传输光波的导体。

光纤从光传输的模式来分可分为单模光纤和多模光纤。

在单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。

由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。

光模块原理
光模块是一种无线通信技术，可以将信号由光信号变换成电信号，可以实现信号的高速传输和高精度传输。

光模块是一种可用于控制和传输数据的现代设备，有多种设计，可以在家庭、工业和商业应用中使用。

它是光通信领域的重要技术，可以实现无线、有线和网络通信。

它也可以用于网络接口，可以提高传输速率和信号处理速度，抗噪声能力也很强。

光模块的原理非常复杂，它的核心思想是通过发射及接收光信号来实现信号的传输和控制。

光模块的基本构造如下：发射模块、接收模块、控制模块、光缆和处理器。

发射模块由发射单元、激光器、模块放大器和空气激光等组成，它们可以将电信号转换成光信号发射出去。

接收模块主要包括接收单元、检测器、模块放大器和滤波器。

接收模块可以接收到发射模块发出的光信号，并将其转换成相应的电信号。

控制模块包括电路板、连接线和控制程序，用于控制发射和接收的信号。

光缆是将发射模块与接收模块连接起来的媒介，可以传输信号和数据。

最后，处理器用于处理从发射模块接收到的光信号。

在无线通信应用中，光模块可以通过发射和接收光信号来实现信号的传输和接收。

与一般无线电波不同，光模块不会被干扰，可以提供更高的传输速率和更好的信号处理能力。

此外，光模块也可以在家庭、工业和商业应用中使用，可以实现无线、有线和网络通信的功能。

总的来说，光模块的原理非常复杂，它可以将信号由光信号变换成电信号，从而实现信号的高速传输和高精度传输。

它具有抗噪声能
力强、速率快和稳定性高等优点，在无线通信应用中也可以实现信号的传输和接收，为网络接口提供更好的性能。

光模块分类及应用场景一、光模块分类光模块是一种能够将电信号转化为光信号并传输的设备。

根据其不同的应用场景和功能需求，光模块可分为多个不同的类型。

1.1 传输速率分类根据光模块的传输速率，可以将其分为以下几类：•低速模块：传输速率小于10Gbps，常见的有1G、2.5G、4G和8G等。

•中速模块：传输速率在10Gbps到40Gbps之间，常见的有10G、25G和40G 等。

•高速模块：传输速率在40Gbps以上，常见的有100G、200G和400G等。

1.2 光模块封装分类根据光模块的封装形式，可以将其分为以下几类：•SFP模块：全称是Small Form-factor Pluggable模块，是一种小型的光模块封装。

常见的有SFP、SFP+和SFP28等。

•QSFP模块：全称是Quad Small Form-factor Pluggable模块，是一种四通道的小型光模块封装。

常见的有QSFP、QSFP+和QSFP28等。

•CFP模块：全称是C Form-factor Pluggable模块，是一种用于高速传输的大型光模块封装。

常见的有CFP和CFP2等。

•CXP模块：全称是C form-factor Pluggable Express模块，是一种用于超高速传输的大型光模块封装。

1.3 应用领域分类根据光模块的应用领域，可以将其分为以下几类：•数据中心：随着云计算和大数据时代的到来，数据中心对传输速率和容量要求越来越高。

常见的光模块有40Gbps、100Gbps甚至400Gbps及以上的模块。

这些模块通常采用高速率和密集封装的形式，以满足数据中心高带宽需求。

•广域网：在广域网领域，光模块通常需要具备较长的传输距离和稳定性。

常见的光模块有1.25Gbps、10Gbps和100Gbps等。

这些模块通常采用较大的封装形式，以满足远距离传输的需求。

•无线通信：在无线通信领域，光模块通常用于光纤和无线设备之间的数据传输。

光纤、光模块及光接口常用知识为大家分享光纤、光模块及光接口常用知识，希望对大家有所帮助。

以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。

它们的英文全称：SFP：Small Form-factorPluggabletransceiver ，小封装可插拔收发器GBIC：GigaBit InterfaceConverter，千兆以太网接口转换器XFP：10-Gigabit smallForm-factorPluggable transceiver 万兆以太网接口一、小封装可插拔收发器XENPAK：10-Gigabit EtherNetTransceiverPAcKage万兆以太网接口收发器集合封装。

二、光纤连接器光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。

根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST 型和KTRJ型。

FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。

SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC 连接器相比具有操作空间小，使用方便。

低端以太网产品非常常见。

LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。

低端以太网产品非常常见。

ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。

KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。

三、光纤知识光纤是传输光波的导体。

光纤从光传输的模式来分可分为单模光纤和多模光纤。

单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。

由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。
