通信光模块和光纤连接器的应用指南

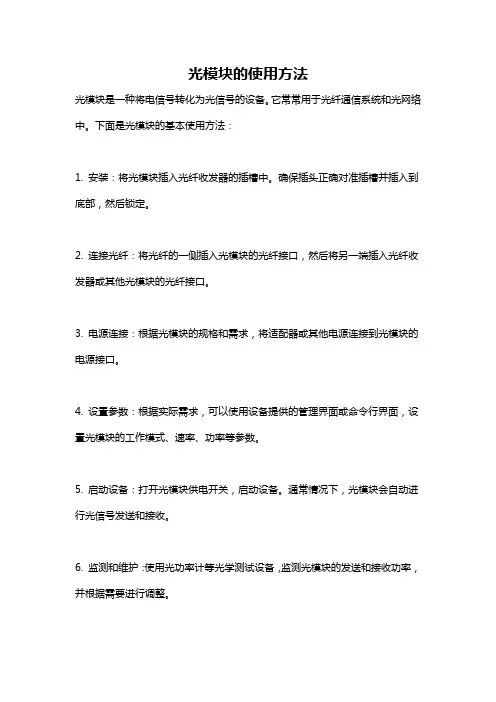

光模块的使用方法
光模块是一种将电信号转化为光信号的设备。

它常常用于光纤通信系统和光网络中。

下面是光模块的基本使用方法：
1. 安装：将光模块插入光纤收发器的插槽中。

确保插头正确对准插槽并插入到底部，然后锁定。

2. 连接光纤：将光纤的一侧插入光模块的光纤接口，然后将另一端插入光纤收发器或其他光模块的光纤接口。

3. 电源连接：根据光模块的规格和需求，将适配器或其他电源连接到光模块的电源接口。

4. 设置参数：根据实际需求，可以使用设备提供的管理界面或命令行界面，设置光模块的工作模式、速率、功率等参数。

5. 启动设备：打开光模块供电开关，启动设备。

通常情况下，光模块会自动进行光信号发送和接收。

6. 监测和维护：使用光功率计等光学测试设备，监测光模块的发送和接收功率，并根据需要进行调整。

注意事项：
- 在使用光模块之前，务必阅读和理解其用户手册和安装指南，熟悉其操作和规格要求。

- 使用正确的光纤类型和连接器，以确保与光模块的光纤接口兼容。

- 避免在高温、潮湿或有腐蚀性气体的环境中使用光模块，以免影响其性能和寿命。

- 定期保养和清洁光纤和光模块，以保持其性能和可靠性。

在实际使用中，光模块的使用方法可能会有所差异，建议根据具体光模块的安装和使用说明进行操作。

光纤模块和光纤连接器光纤模块的应用经常与光纤连接器搭配在一起使用，下面就讲一下光纤模块与不同的光纤连接器的应用吧：首先我们要知道光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

在这里要说明的是，许多不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC 接的是SC光纤光纤连接器。

对于不同的连接器与光模块的应用，在下面做相关的说明：一、 FC型光纤连接器FC是Ferrule Connector的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。

最早，FC类型的连接器，采用的陶瓷插针的对接端面是平面接触方式 (FC)。

此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。

后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高。

二、 SC型光纤连接器也就是连接GBIC光模块的连接器，它的外壳呈矩形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC型或APC型研磨方式；紧固方式是采用插拔销闩式，不须旋转。

此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。

三、 ST 型光纤连接器常用于光纤配线架，外壳呈圆形，所采用的插针与耦合套筒的结构尺寸与FC型完全相同，其中插针的端面多采用PC型或APC型研磨方式；紧固方式为螺丝扣。

四、LC型光纤连接器也就是连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

该连接器所采用的插针和套筒的尺寸是普通SC、FC等所用尺寸的一半，为1.25m，提高了光配线架中光纤连接器的密度。

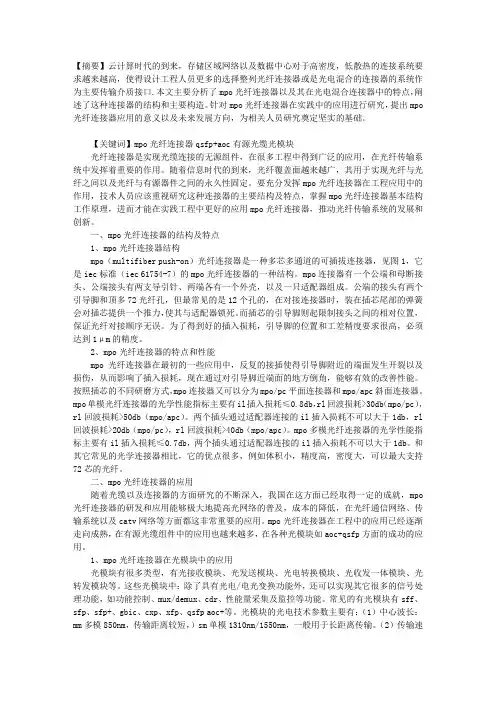

【摘要】云计算时代的到来，存储区域网络以及数据中心对于高密度，低散热的连接系统要求越来越高，使得设计工程人员更多的选择整列光纤连接器或是光电混合的连接器的系统作为主要传输介质接口.本文主要分析了mpo光纤连接器以及其在光电混合连接器中的特点，阐述了这种连接器的结构和主要构造。

针对mpo光纤连接器在实践中的应用进行研究，提出mpo 光纤连接器应用的意义以及未来发展方向，为相关人员研究奠定坚实的基础。

【关键词】mpo光纤连接器qsfp+aoc有源光缆光模块光纤连接器是实现光缆连接的无源组件，在很多工程中得到广泛的应用，在光纤传输系统中发挥着重要的作用。

随着信息时代的到来，光纤覆盖面越来越广，其用于实现光纤与光纤之间以及光纤与有源器件之间的永久性固定。

要充分发挥mpo光纤连接器在工程应用中的作用，技术人员应该重视研究这种连接器的主要结构及特点，掌握mpo光纤连接器基本结构工作原理，进而才能在实践工程中更好的应用mpo光纤连接器，推动光纤传输系统的发展和创新。

一、mpo光纤连接器的结构及特点1、mpo光纤连接器结构mpo（multifiber push-on）光纤连接器是一种多芯多通道的可插拔连接器，见图1，它是iec标准（iec 61754-7）的mpo光纤连接器的一种结构。

mpo连接器有一个公端和母断接头、公端接头有两支导引针、两端各有一个外壳，以及一只适配器组成。

公端的接头有两个引导脚和顶多72光纤孔，但最常见的是12个孔的，在对接连接器时，装在插芯尾部的弹簧会对插芯提供一个推力，使其与适配器锁死。

而插芯的引导脚则起限制接头之间的相对位置，保证光纤对接顺序无误。

为了得到好的插入损耗，引导脚的位置和工差精度要求很高，必须达到1μm的精度。

2、mpo光纤连接器的特点和性能mpo光纤连接器在最初的一些应用中，反复的接插使得引导脚附近的端面发生开裂以及损伤，从而影响了插入损耗，现在通过对引导脚近端面的地方倒角，能够有效的改善性能。

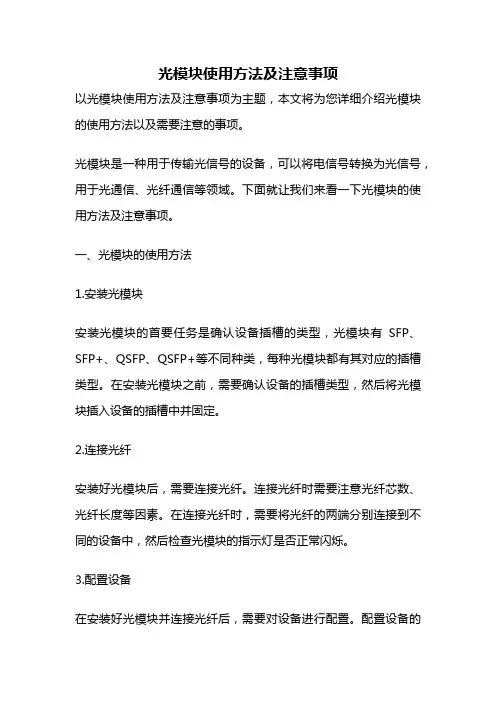

光模块使用方法及注意事项以光模块使用方法及注意事项为主题，本文将为您详细介绍光模块的使用方法以及需要注意的事项。

光模块是一种用于传输光信号的设备，可以将电信号转换为光信号，用于光通信、光纤通信等领域。

下面就让我们来看一下光模块的使用方法及注意事项。

一、光模块的使用方法1.安装光模块安装光模块的首要任务是确认设备插槽的类型，光模块有SFP、SFP+、QSFP、QSFP+等不同种类，每种光模块都有其对应的插槽类型。

在安装光模块之前，需要确认设备的插槽类型，然后将光模块插入设备的插槽中并固定。

2.连接光纤安装好光模块后，需要连接光纤。

连接光纤时需要注意光纤芯数、光纤长度等因素。

在连接光纤时，需要将光纤的两端分别连接到不同的设备中，然后检查光模块的指示灯是否正常闪烁。

3.配置设备在安装好光模块并连接光纤后，需要对设备进行配置。

配置设备的过程中，需要设置光模块的参数，如速率、波长、距离等。

配置设备时需要根据具体的情况进行设置，以确保设备正常工作。

二、光模块的注意事项1.选择合适的光模块在选择光模块时，需要根据设备的插槽类型以及需要传输的信号类型进行选择。

不同类型的光模块在传输距离、传输速率、功率消耗等方面都有差异，需要根据具体的情况进行选择。

2.连接光纤时需要注意连接光纤时需要注意光纤的芯数、长度等因素。

光纤的芯数越多，传输的数据量就越大，但价格也越高。

在连接光纤时，需要选择合适的光纤，以确保数据传输的质量。

3.光模块存放时需要注意在光模块存放时，需要避免受到温度、湿度等因素的影响。

光模块应存放在干燥、通风的地方，避免受到阳光直射或者潮湿的环境影响。

4.光模块使用时需要注意在使用光模块时，需要避免受到电磁干扰等外部因素的影响。

光模块应使用专业设备进行测试，以确保光模块的工作正常。

5.光模块维护时需要注意在维护光模块时，需要遵循相关的操作规程。

对于需要更换的光模块，需要使用专业设备进行测试，并按照规定的操作流程进行更换。

光模块作用和使用方法
光模块是光纤通信中的重要组成部分，主要实现光信号传输过程中的光电转换和电光转换功能。

它由光电子器件（光发射器和光接收器）、功能电路和光接口等部分组成，工作在OSI模型的物理层，是光纤通信系统中的核心器件之一。

光模块的作用主要有：
1. 实现光电转换和电光转换：光模块中的光电子器件可以将电信号转换成光信号，通过光纤传送后，光信号再被转换成电信号，从而实现数据的传输。

2. 传输距离远：由于光的传播速度非常快，且光纤的传输损耗比电缆低很多，因此光模块可以支持较远距离的数据传输。

3. 传输速度快：光模块的传输速率通常很高，可以达到1Gbps、10Gbps
甚至更高。

4. 安全性高：由于光信号在传输过程中不易受到干扰，且很难被窃取，因此光模块可以提供较高的数据传输安全性。

使用光模块的方法如下：
1. 确定所需的光模块类型和规格，例如传输速率、传输距离、接口类型等。

2. 确认所使用的光纤类型和长度，并确保光纤连接器的清洁和完好。

3. 将光模块插入到交换机或路由器等设备的光模块插槽中，确保连接牢固。

4. 通过设备的控制面板或管理界面，配置光模块的参数和设置，例如波特率、数据速率、链路状态等。

5. 启动设备，并进行测试和调试，确保光模块正常工作并能够实现稳定的数据传输。

需要注意的是，由于光模块的制造工艺和材料较为特殊，需要专业的技术和设备支持，因此在使用过程中应遵循制造商提供的操作规范和建议。

同时，由于光模块的价格较高，使用时应避免浪费和过度使用。

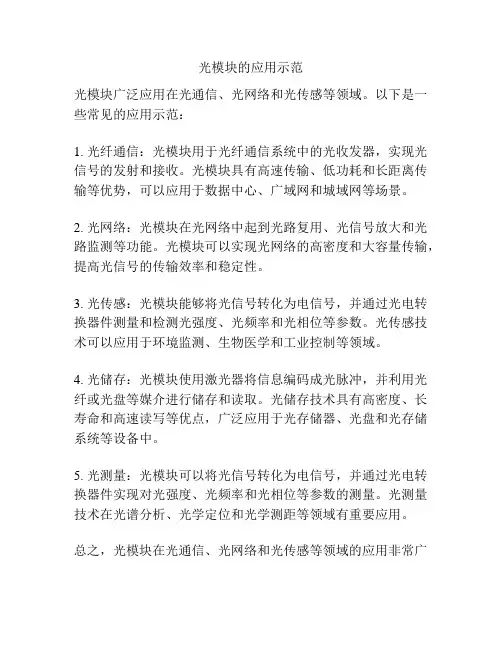

光模块的应用示范
光模块广泛应用在光通信、光网络和光传感等领域。

以下是一些常见的应用示范：
1. 光纤通信：光模块用于光纤通信系统中的光收发器，实现光信号的发射和接收。

光模块具有高速传输、低功耗和长距离传输等优势，可以应用于数据中心、广域网和城域网等场景。

2. 光网络：光模块在光网络中起到光路复用、光信号放大和光路监测等功能。

光模块可以实现光网络的高密度和大容量传输，提高光信号的传输效率和稳定性。

3. 光传感：光模块能够将光信号转化为电信号，并通过光电转换器件测量和检测光强度、光频率和光相位等参数。

光传感技术可以应用于环境监测、生物医学和工业控制等领域。

4. 光储存：光模块使用激光器将信息编码成光脉冲，并利用光纤或光盘等媒介进行储存和读取。

光储存技术具有高密度、长寿命和高速读写等优点，广泛应用于光存储器、光盘和光存储系统等设备中。

5. 光测量：光模块可以将光信号转化为电信号，并通过光电转换器件实现对光强度、光频率和光相位等参数的测量。

光测量技术在光谱分析、光学定位和光学测距等领域有重要应用。

总之，光模块在光通信、光网络和光传感等领域的应用非常广
泛，为实现高效的光信号传输和多功能的光学系统提供了关键的组件和技术支持。

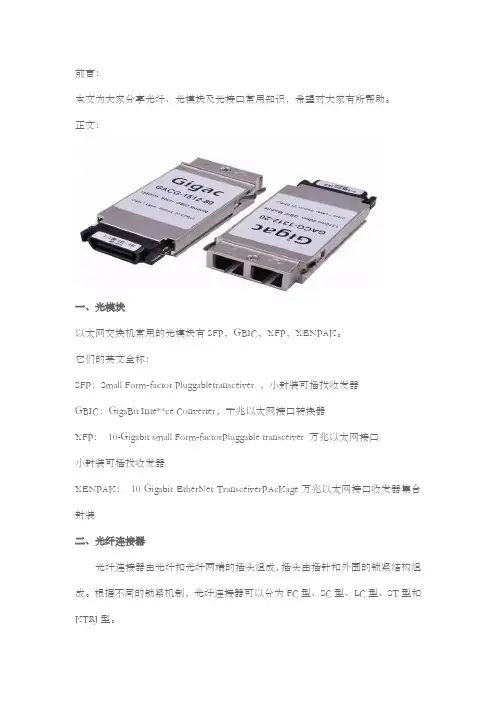

前言：本文为大家分享光纤、光模块及光接口常用知识，希望对大家有所帮助。

正文：一、光模块以太网交换机常用的光模块有SFP，GBIC，XFP，XENPAK。

它们的英文全称：SFP：Small Form-factor Pluggabletransceiver ，小封装可插拔收发器GBIC：GigaBit Inte**ce Converter，千兆以太网接口转换器XFP：10-Gigabit small Form-factorPluggable transceiver 万兆以太网接口小封装可插拔收发器XENPAK：10 Gigabit EtherNet TransceiverPAcKage万兆以太网接口收发器集合封装二、光纤连接器光纤连接器由光纤和光纤两端的插头组成，插头由插针和外围的锁紧结构组成。

根据不同的锁紧机制，光纤连接器可以分为FC型、SC型、LC型、ST型和KTRJ型。

FC连接器采用螺纹锁紧机构，是发明较早、使用最多的一种光纤活动连接器。

SC是一种矩形的接头，由NTT研制，不用螺纹连接，可直接插拔，与FC 连接器相比具有操作空间小，使用方便。

低端以太网产品非常常见。

LC是由LUCENT开发的一种Mini型的SC连接器，具有更小的体积，已广泛在系统中使用，是今后光纤活动连接器发展的一个方向。

低端以太网产品非常常见。

ST连接器是由AT&T公司开发的，用卡口式锁紧机构，主要参数指标与FC 和SC连接器相当，但在公司应用并不普遍，通常都用在多模器件连接，与其它厂家设备对接时使用较多。

KTRJ的插针是塑料的，通过钢针定位，随着插拔次数的增加，各配合面会发生磨损，长期稳定性不如陶瓷插针连接器。

三、光纤知识光纤是传输光波的导体。

光纤从光传输的模式来分可分为单模光纤和多模光纤。

在单模光纤中光传输只有一种基模模式，也就是说光线只沿光纤的内芯进行传输。

由于完全避免了模式射散使得单模光纤的传输频带很宽因而适用与高速，长距离的光纤通迅。

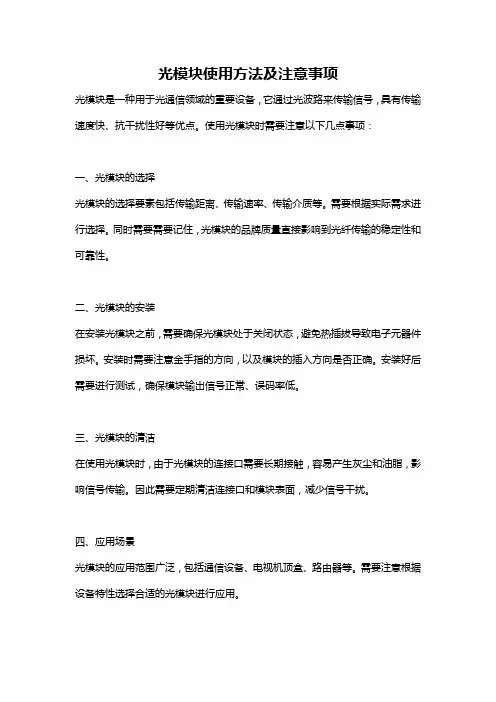

光模块使用方法及注意事项
光模块是一种用于光通信领域的重要设备，它通过光波路来传输信号，具有传输速度快、抗干扰性好等优点。

使用光模块时需要注意以下几点事项：
一、光模块的选择
光模块的选择要素包括传输距离、传输速率、传输介质等。

需要根据实际需求进行选择。

同时需要需要记住，光模块的品牌质量直接影响到光纤传输的稳定性和可靠性。

二、光模块的安装
在安装光模块之前，需要确保光模块处于关闭状态，避免热插拔导致电子元器件损坏。

安装时需要注意金手指的方向，以及模块的插入方向是否正确。

安装好后需要进行测试，确保模块输出信号正常、误码率低。

三、光模块的清洁
在使用光模块时，由于光模块的连接口需要长期接触，容易产生灰尘和油脂，影响信号传输。

因此需要定期清洁连接口和模块表面，减少信号干扰。

四、应用场景
光模块的应用范围广泛，包括通信设备、电视机顶盒、路由器等。

需要注意根据设备特性选择合适的光模块进行应用。

以上是关于光模块的使用方法及注意事项的一些主要介绍，希望对读者在使用光模块时有所指导。

光模块分类及应用场景一、光模块分类光模块是一种能够将电信号转化为光信号并传输的设备。

根据其不同的应用场景和功能需求，光模块可分为多个不同的类型。

1.1 传输速率分类根据光模块的传输速率，可以将其分为以下几类：•低速模块：传输速率小于10Gbps，常见的有1G、2.5G、4G和8G等。

•中速模块：传输速率在10Gbps到40Gbps之间，常见的有10G、25G和40G 等。

•高速模块：传输速率在40Gbps以上，常见的有100G、200G和400G等。

1.2 光模块封装分类根据光模块的封装形式，可以将其分为以下几类：•SFP模块：全称是Small Form-factor Pluggable模块，是一种小型的光模块封装。

常见的有SFP、SFP+和SFP28等。

•QSFP模块：全称是Quad Small Form-factor Pluggable模块，是一种四通道的小型光模块封装。

常见的有QSFP、QSFP+和QSFP28等。

•CFP模块：全称是C Form-factor Pluggable模块，是一种用于高速传输的大型光模块封装。

常见的有CFP和CFP2等。

•CXP模块：全称是C form-factor Pluggable Express模块，是一种用于超高速传输的大型光模块封装。

1.3 应用领域分类根据光模块的应用领域，可以将其分为以下几类：•数据中心：随着云计算和大数据时代的到来，数据中心对传输速率和容量要求越来越高。

常见的光模块有40Gbps、100Gbps甚至400Gbps及以上的模块。

这些模块通常采用高速率和密集封装的形式，以满足数据中心高带宽需求。

•广域网：在广域网领域，光模块通常需要具备较长的传输距离和稳定性。

常见的光模块有1.25Gbps、10Gbps和100Gbps等。

这些模块通常采用较大的封装形式，以满足远距离传输的需求。

•无线通信：在无线通信领域，光模块通常用于光纤和无线设备之间的数据传输。

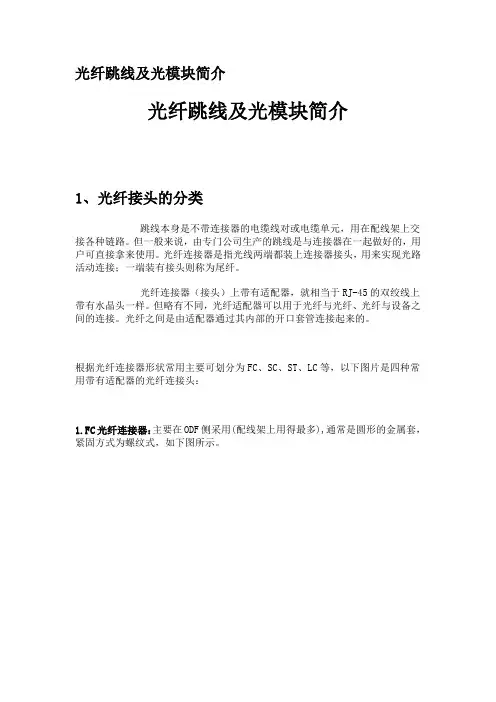

光纤跳线及光模块简介光纤跳线及光模块简介1、光纤接头的分类跳线本身是不带连接器的电缆线对或电缆单元，用在配线架上交接各种链路。

但一般来说，由专门公司生产的跳线是与连接器在一起做好的，用户可直接拿来使用。

光纤连接器是指光线两端都装上连接器接头，用来实现光路活动连接；一端装有接头则称为尾纤。

光纤连接器（接头）上带有适配器，就相当于RJ-45的双绞线上带有水晶头一样。

但略有不同，光纤适配器可以用于光纤与光纤、光纤与设备之间的连接。

光纤之间是由适配器通过其内部的开口套管连接起来的。

根据光纤连接器形状常用主要可划分为FC、SC、ST、LC等，以下图片是四种常用带有适配器的光纤连接头：1.FC光纤连接器：主要在ODF侧采用(配线架上用得最多),通常是圆形的金属套，紧固方式为螺纹式，如下图所示。

FC光纤连接器2.SC光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)，如下图所示。

SC光纤连接器3.ST光纤连接器：外壳是圆形的金属套，紧固方式为螺丝扣，接入旋转半周后固定（常用于光纤配线架），如下图所示。

ST光纤连接器4.LC光纤连接器：连接SFP模块（一般称MINI GBIC模块）的连接器，它的外壳呈矩形，比SC型的连接头小（一般称为MINI连接头），它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用），如下图所示。

LC光纤连接器2、光纤接头的各种组合根据光纤的类型可分为：单模光纤和多模光纤，有单芯光纤和双芯光纤。

但并不是单芯就是单模光纤，双芯就是多模光纤。

一般情况下黄色纤为单模，橙色纤为多模。

单模光纤：（Single Mode Fiber, SMF），中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

一般用于远距离通讯，传输距离分别达到10公里、20公里、70公里、120公里。

多模光纤：(Multimode Fiber, MMF)，中心玻璃芯较粗(芯径一般为50或62.5μm)，可传多种模式的光。

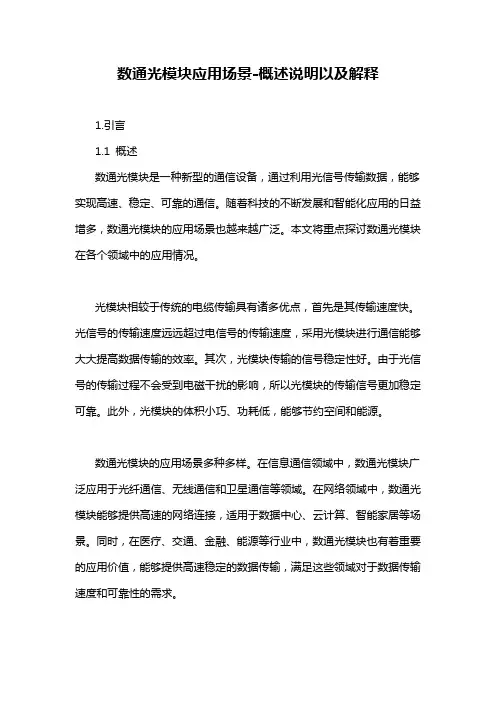

数通光模块应用场景-概述说明以及解释1.引言1.1 概述数通光模块是一种新型的通信设备，通过利用光信号传输数据，能够实现高速、稳定、可靠的通信。

随着科技的不断发展和智能化应用的日益增多，数通光模块的应用场景也越来越广泛。

本文将重点探讨数通光模块在各个领域中的应用情况。

光模块相较于传统的电缆传输具有诸多优点，首先是其传输速度快。

光信号的传输速度远远超过电信号的传输速度，采用光模块进行通信能够大大提高数据传输的效率。

其次，光模块传输的信号稳定性好。

由于光信号的传输过程不会受到电磁干扰的影响，所以光模块的传输信号更加稳定可靠。

此外，光模块的体积小巧、功耗低，能够节约空间和能源。

数通光模块的应用场景多种多样。

在信息通信领域中，数通光模块广泛应用于光纤通信、无线通信和卫星通信等领域。

在网络领域中，数通光模块能够提供高速的网络连接，适用于数据中心、云计算、智能家居等场景。

同时，在医疗、交通、金融、能源等行业中，数通光模块也有着重要的应用价值，能够提供高速稳定的数据传输，满足这些领域对于数据传输速度和可靠性的需求。

总之，数通光模块作为一种新兴的通信设备，具有广泛的应用前景。

随着技术的不断创新和应用场景的不断扩大，数通光模块在各个领域将发挥越来越重要的作用。

本文将进一步探讨数通光模块在不同应用场景下的具体应用，以及未来可能的发展趋势。

1.2文章结构文章结构部分的内容可以按照以下方式编写：文章结构部分：在本文中，将按照以下结构来呈现数通光模块的应用场景。

首先，在引言部分将对该主题进行概述，介绍数通光模块的基本概念和原理。

接下来，我们将在正文部分详细介绍两个主要的应用场景，分别是应用场景1和应用场景2。

通过对这些场景的深入剖析，展示数通光模块在不同领域的应用情况和作用。

最后，在结论部分，对整篇文章进行总结，并展望未来数通光模块应用场景的发展趋势。

通过这样的结构，读者将能够全面了解数通光模块的应用场景，以及该领域未来的发展方向。

智能化弱电系统中光模块和光纤跳线应用介绍前言：现在的弱电工程大部分都是网络化了，光纤传输在弱电系统中使用非常广泛，所以对光纤传输方面的知识要重点了解。

本文介绍下光模块和光纤连接器知识。

正文：一、模块分类1.按照速率分类：以太网应用的100base(百兆)，1000base(千兆)，10GE;SDH应用的155M，622M，2.5G，10G2.按照封装分类：1x9，SFF，SFP，GBIC，XENPAK，XFP1x9封装---焊接型光模块，一般速度不高于千兆，多采用SC接口SFF封装---焊接小封装光模块，一般速度不高于千兆，多采用LC接口GBIC封装---热插拔千兆接口光模块，采用SC接口SFP封装---热插拔小封装模块，目前最高速率可达4G，多采用LC接口XENPAK封装---应用在万兆以太网，采用SC接口XFP封装---10G光模块，可用在万兆以太网，多采用LC接口3.按照激光类型分类：LED，VCSEL，FPLD，DFBLD4.按照发射波长分类：850nm，1310nm，1550nm等5.按照插拔方式分类：非热插拔1x9，SFF，可热插拔GBIC，SFP，XENPAK，XFP二、光纤连接器分类1.光纤连接器是在一段光纤的两头都安装上连接头，用作光配线。

2.按照光纤类型分类：单模光纤连接器，一般为G.642纤，内径9um，外径125um；多模光纤连接器，一种是G.651纤，内径50um，外径125um，另一种是内径62.5um，外径125um。

3.按照光纤连接器的连接头分类：FC，SC，ST，LC，MU，MTRJ等。

FC型(ferrule connector)---外部加强件采用金属套，紧固方式为螺丝扣。

俗称圆头。

SC型---外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩形，插针由精密陶瓷制成，耦合套筒为金属开缝套管结构，紧固方式采用插拔式，不需要旋转。

俗称方头。

LC型---套管外径为1.25mm，通常采用FC-SC,ST套管外径2.5mm的一半，提高连接器的应用密度。

光模块的发展简史、基本原理、分类及应用详解
光模块发展简述光模块分类
按封装：1*9 、GBIC、SFF、SFP、XFP、SFP+、X2、XENPARK、300pin等。

按速率：155M、622M、1.25G、2.5G、4.25G、10G、40G等。

按波长：常规波长、CWDM、DWDM等。

按模式：单模光纤（黄色）、多模光纤（橘红色）。

按使用性：热插拔（GBIC、SFP、XFP、XENPAK）和非热插拔（1*9、SFF）。

封装形式
光收发一体模块（Optical Transceiver)
光收发一体模块是光通信的核心器件，完成对光信号的光-电/电-光转换。

由两部分组成：接收部分和发射部分。

接收部分实现光-电变换，发射部分实现电-光变换。

发射部分：
输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器(LD)或发光二极管(LED)发射出相应速率的调制光信号，其内部带有光功率自动控制电路(APC)，使输出的光信号功率保持稳定。

接收部分：
一定码率的光信号输入模块后由光探测二极管转换为电信号，经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

光模块内部结构
光模块的主要参数
1. 传输速率
传输速率指每秒传输比特数，单位Mb/s 或Gb/s。

主要速率：百兆、千兆、2.5G、4.25G 和万兆。

通信行业光纤设备使用说明书一、引言光纤设备是通信行业中广泛应用的关键设备之一，它提供了高速、稳定的数据传输通道。

为了正确、有效地使用光纤设备，本说明书将详细介绍光纤设备的基本结构、操作指南和维护方法，帮助用户充分发挥设备的潜力，确保通信网络的正常运行。

二、光纤设备概述光纤设备由光纤、光模块、光纤连接器等组成。

光纤作为传输介质具有低损耗、高速率、抗干扰等特点，光模块则是光纤设备中的核心组件，实现了光信号的发送和接收。

光纤连接器用于连接光纤和其他设备，保证信号的传输质量。

三、光纤设备的操作指南1. 设备准备在使用光纤设备之前，确保设备的供电正常并处于工作状态。

检查各个连接口是否牢固，光纤与光纤连接器之间是否正确连接。

务必遵守设备的安装要求，并注意设备使用环境的温度、湿度等要求。

2. 设备连接根据通信网络的需求，将光纤设备与其他设备进行正确的连接。

在连接过程中，应注意光纤的长度、弯曲半径等参数，避免对光信号的传输产生损耗。

连接完成后，检查连接是否稳固，确保光信号能够正常传输。

3. 设备设置根据实际需求对光纤设备进行相应的设置。

这可能包括设定光纤设备的传输速率、信道设置以及连接的其他参数。

请仔细阅读设备说明书，按照要求进行正确的设置操作。

4. 设备维护定期对光纤设备进行维护和保养，以确保其正常工作。

清洁光纤连接器并保持其表面干净，避免灰尘或污垢影响信号的传输质量。

定期检查设备的电源、散热系统等部件，确保设备的良好运行状态。

四、故障排除与常见问题解决1. 光纤连接中断如果光纤连接中断，首先检查连接口是否松动或损坏。

重新插拔连接器，确保连接牢固。

如果问题仍然存在，可能需要更换光纤或连接器。

2. 光纤信号质量差如果光纤信号质量差，可以尝试调整传输速率、信道设置等参数，以改善信号质量。

同时，检查光纤是否有弯曲或损坏，需要重新布置或更换光纤。

3. 光纤设备故障如果光纤设备出现故障，首先检查设备的电源是否正常，是否有其他外部干扰影响设备工作。

光传输网络技术的使用方法及其在通信领域中的应用光通信技术作为现代通信领域的重要组成部分，以其高带宽、低衰减、高可靠性等优势，受到了广泛的关注和应用。

在光传输网络技术的基础上，人们能够轻松传输大量的数据，满足不断增长的通信需求。

本文将重点介绍光传输网络技术的使用方法以及其在通信领域中的应用。

光传输网络技术的使用方法主要涉及两个方面，分别是光传输媒介和光传输设备的使用。

光传输媒介主要是指光纤，它是一种能够传输光信号的柔性纤维。

在使用光纤时，我们需要注意以下几点：首先，正确连接光纤。

光纤通常有两个接口，分别是发送端（TX）和接收端（RX）。

需要将发送端的光纤与接收端的光纤正确连接，以保证信号能够传输。

其次，注意光纤的维护和保养。

光纤容易受到外部环境的影响，如湿度、温度的变化等。

因此，在光纤使用过程中，需要定期检查光纤的状态，如是否有弯曲、损坏等。

若发现问题，应及时更换或维修。

光传输设备是指用于光信号的发送、接收和转换的设备，包括光发射器、光接收器、光放大器以及光路由器等。

在使用这些设备时，我们需要注意以下几点：首先，正确安装设备。

根据设备的使用说明，按照正确的步骤进行设备的安装和连接，并保证设备的稳定运行。

其次，注意设备的调试和设置。

在光传输网络中，常常需要对设备进行调试和设置，以实现信号的正确传输。

这涉及到波长的选择、功率的调整等操作。

在操作之前，需要熟悉设备的使用手册，并根据具体需求进行相应的设置。

光传输网络技术在通信领域中具有广泛的应用，主要体现在以下几个方面：首先，高速光纤通信。

光纤通信是现代通信领域中主要的传输介质之一，通过光传输网络技术，能够实现高速、大容量的数据传输。

无论是在互联网的建设还是数据中心的搭建方面，光传输网络技术都能够发挥重要作用。

其次，光传感技术。

光传感技术能够利用光的特性，实现对物理、化学、生物等环境的参数监测和检测。

在工业自动化、环境监测等领域，光传感技术已经得到了广泛的应用，并取得了显著的成果。

光模块怎么使用我们挑选购买好合适的光模块之后，需要让专业的人员去使用安装它。

安装和卸载光模块都需要用规定的方法。

我们以SFP光模块为例，来讲解光模块的使用方法。

首先我们需要选择光模块，如何选择合适的光模块？有两个要点，具体如下：（1）确定所需的传输距离SFP光模块有150m、300m、10km、40km等不同传输距离，你可以根据实际的应用情况，来选择合适的SFP光模块。

（2）确定波长的限制或要求不同类型的SFP光模块能满足不同的波长要求，一般在SFP+光模块的顶部、底部或侧面有一个标签。

标签将说明此款光模块的基本信息，方便你辨别和选择合适的光模块。

光模块安装第一步：带上防静电手套；防止静电损伤。

要用力将模块插到底，听到“啪”的声音或感到轻微震动，表示模块卡锁卡到位。

光模块卡锁没卡到位时，金手指和单板上连接器微接触，链路有可能连通，但是在震动、碰撞等情况下，光模块会发生瞬断、甚至松动等故障。

第二步：拿出光模块，注意正反不要颠倒；将铜网络线插入SFP电口模块的RJ-45接口，要求动作轻缓、正对着光口插入，用力过猛或斜着插入，有可能会损坏光模块。

第三步：将SFP光模块沿交换机SFP槽的导轨轻轻推入，直到与主机槽底紧紧相接；把SFP电口模块的锁扣扳下，将拉手拉到和光口约90度位置后缓慢拔出，拔出时不能太用力或是拉手没到位就拔出，有可能会对光模块屏蔽罩造成损坏。

光模块卸载第一步：把SFP光纤模块的锁扣扳下第二步：直接将SFP光纤模块平行拔出即可第三步：拿出防尘帽子，盖住SFP电口模块光口，防止光口长期暴露而受损。

注意事项：1、防静电措施无论是在室内还是室外，使用光模块时必须采取防静电措施，必须保证在佩戴好防静电手套或防静电手环的情况下用手接触光模块。

2、取放操作拿取光模块时严禁触摸光模块金手指，而且必须保证轻拿轻放，防止光模块受到压迫和磕碰，如果取放时不慎磕碰，那么不建议再使用该光模块。

3、插拔方法在安装光模块时首先需用力将其插到底，然后感到轻微的震动或者听见“啪”的声响，代表光模块卡锁卡到位。

光模块和光纤连接器的应用指南一、光收发一体模块定义光收发一体模块由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。

发射部分是：输入一定码率的电信号经内部的驱动芯片处理后驱动半导体激光器（LD）或发光二极管（LED）发射岀相应速率的调制光信号，其内部带有光功率自动控制电路，使输岀的光信号功率保持稳定。

接收部分是：一定码率的光信号输入模块后由光探测二极管转换为电信号。

经前置放大器后输出相应码率的电信号，输出的信号一般为PECL电平。

同时在输入光功率小于一定值后会输出一个告警信号。

二、光收发一体模块分类按照速率分：以太网应用的lOOBase （百兆）、lOOOBase （千兆）、10GE SDH 应用的155M、622M、2.5G、1OG按照封装分：1X9、SFF、SFP、GBIC、XENPAK、XFP，各种封装见图1〜61X9封装--焊接型光模块，一般速度不高于千兆，多采用SC接口SFF封装--焊接小封装光模块，一般速度不高于千兆，多采用LC接口GBIC封装--热插拔千兆接口光模块，采用SC接口SFP封装--热插拔小封装模块，目前最高数率可达4G,多采用LC接口XENPAK封装--应用在万兆以太网，采用SC接口XFP封装--10G光模块，可用在万兆以太网，SONET等多种系统，多采用LC接口图1、1X9封装图2、SFF封装图3、GBIC封装按照激光类型分：LED、VCSEL、FP LD、DFB LD按照发射波长分：850nm、1310nm、1550nm 等等按照使用方式分：非热插拔（1X9、SFF ），可热插拔（GBIC、SFP、XENPAK > XFP ）三、光纤连接器的分类和主要规格参数光纤连接器是在一段光纤的两头都安装上连接头，主要作光配线使用。

按照光纤的类型分：单模光纤连接器（一般为G.652纤：光纤内径9um，外径125um ），多模光纤连接器（一种是G.651纤其内径50um，外径125um ;另一种是内径62.5um，外径125um ）;按照光纤连接器的连接头形式分：FC，SC，ST，LC，MU，MTRJ等等，目前常用的有FC，SC，ST，LC，见图7 〜10。

sfp+光模块使用手册（原创实用版）目录一、SFP+光模块简介1.1 SFP+光模块的定义1.2 SFP+光模块的特点二、SFP+光模块的使用方法2.1 安装步骤2.2 使用注意事项三、SFP+光模块的维护与保养3.1 维护方法3.2 保养技巧四、SFP+光模块的故障排除与处理4.1 故障现象4.2 故障原因4.3 处理方法正文【一、SFP+光模块简介】1.1 SFP+光模块的定义SFP+光模块，全称为 Small Form-factor Pluggable，即小型可插拔光模块，是一种高速、短距离的光通信模块。

它是 GBIC 光模块的升级版本，具有更小的体积、更低的成本、更高的性能和更好的可靠性。

1.2 SFP+光模块的特点SFP+光模块具有以下特点：（1）体积小：SFP+光模块的体积比 GBIC 模块减小了一半，只有大拇指大小，可以在相同的面板上配置多出一倍以上的端口数量。

（2）成本低：SFP+光模块的成本比 GBIC 模块降低了 30% 左右，且功耗较低，有助于降低系统总体拥有成本。

（3）性能优：SFP+光模块的传输速率比 GBIC 模块提高了一倍，最高可达 10Gbps，满足高速光通信的需求。

（4）可靠性高：SFP+光模块采用 LAN-WAN 接口，抗干扰能力强，可靠性高，使用寿命长。

【二、SFP+光模块的使用方法】2.1 安装步骤（1）准备工作：在安装 SFP+光模块之前，首先要确保设备已经断电，并采取防静电措施，避免静电损坏光模块。

（2）取出光模块：从包装盒中取出 SFP+光模块，注意不要触摸光纤接口，以免污染。

（3）安装光模块：将 SFP+光模块插入设备对应的插槽，确保插槽与光模块完全插入，听到“咔嚓”一声即可。

（4）确认安装：设备重新上电后，通过系统命令或查看面板指示灯，确认光模块已成功安装。

2.2 使用注意事项（1）使用前，请仔细阅读设备说明书，了解光模块的适用范围和安装要求。

（2）安装过程中，务必采取防静电措施，避免静电损坏光模块。

光模块的应用场景科技的飞速发展，使人们的生活日新月异。

5G、大数据、区块链、云计算、物联网以及人工智能等应用市场快速发展，给数据流量带来了爆炸性增长，数据中心互联逐渐发展成为光通信的研究热点。

当前高速光模块应用场景主要分为互联网数据中心网络和城域网光传送网络及以5G承载网为代表的电信网络。

光模块在数据中心的应用现在的数据中心已不再仅仅是一座或几座机房，而是一组数据中心集群。

为实现各种互联网业务和应用市场的正常工作，要求数据中心之间协同运转。

数据中心之间信息实时海量交互，这就产生了数据中心互联网络需求，光纤通信则成为了实现互联的必要手段。

与传统的电信接入网传输设备不同，数据中心互联要实现信息量更大、更密集的传输，就要要求交换设备拥有更高速率、更低功耗，以及更加小型化。

而决定这些性能是否能够实现的一个核心因素，则是光模块。

信息网络主要以光纤作为传输介质，但目前计算、分析还必须基于电信号，而光模块就是实现光电转换的核心器件。

数据中心通信光模块可按照连接类型分为三类：（1）数据中心到用户，由访问云端进行浏览网页、收发电子邮件和视频流等终端用户行为产生；（2）数据中心互联，主要用于数据复制、软件和系统升级；（3）数据中心内部，主要用于信息的存储、生成和挖掘。

根据预测，数据中心内部通信占数据中心通信70％以上的比例，数据中心建设的大发展，也就催生了高速光模块的发展。

数据流量持续增长，数据中心大型化、扁平化趋势推动光模块向两方面发展：·传输速率需求提升·数量需求增长数据中心大型化趋势导致传输距离需求提升，多模光纤的传输距离受限于信号速率的提升，预计将逐渐被单模光纤代替。

而光纤链路成本由光模块和光纤两部分组成，针对不同的距离，也有不同的适用方案。

就数据中心通信所需的中长距离互联而言，有着诞生自MSA的两种革命性方案：·PSM4（Parallel Single Mode 4 lanes）·CWDM4（Coarse Wavelength Division Multiplexer 4 lanes）其中，PSM4光纤使用量是CWDM4的4倍，当链路的距离较长时，CWDM4方案成本则相对较低。
