CDMA数字光纤直放站说明书北京邦讯技术有限公司BOOMSENSECDMA数字光纤直放站使用说明书北京邦讯技术有限公司BEIJING BOOMSENSE TECHNOLOGY CO.,LTDAll rights reserved*安全注意事项*任何参与安装、操作和服务直放站的人员必须理解并遵守下面各项要求：◆直放站设计目的是：接收放大基站的信号，并重新辐射信号到覆盖区；接收放大覆盖区的移动台信号，并重新辐射信号到基站。

这是直放站的主要目的，非经专业人员指导，不能有其他任何用途。

◆由外部干线引入的电源必须通过接地引线进行接地，并符合当地有关规定。

◆由外部干线引入的电源的电平是危险电压电平，可能会引起电击。

对直放站进行任何工作前请先关闭外部电源。

当外部电源打开时，只有经过授权的服务才可以对直放站进行操作。

●◆在对室外直放站操作时，要固定好已打开的直放站的门。

否则，吹风会使直放站的门无意中关闭，可能会压到您的手指或碰到您的头。

●◆当在离地面高处操作直放站时，也就是在双桅杆上或柱子上操作直放站时，要特别小心，不要让部件或整个直放站掉下来，以免砸自己或下面的人。

●◆任何直放站，包括此直放站，将产生无线信号。

任何人，一靠近直放站或直放站天线，将极大地暴露在电磁场中，这可能会对您的身体造成损害。

静电* 静电一般不会对人体造成损害，但如果不小心处理，几乎肯定会对直放站部件造成损害。

* 直放站上某些部件和印刷电路板上的部件很容易遭到静电损害。

* 千万不要接触电路板或未绝缘的电容器表面，除非绝对需要。

* 如果必须处理电路板或未绝缘的电容器，使用ESD(静电防护)保护装置，或者，首先把手接触直放站底盘并且您的脚始终不离地。

* 千万不要让您的衣服接触到印刷电路板或未绝缘的电容器。

* 印刷电路板要保存在ESD防护袋里。

目录*安全注意事项* (3)一、概述 (6)1.1系统简介 (6)1.2应用介绍 (7)1.3产品特点 (8)二、安装和连接 (10)2.1近端单元安装 (10)2.2远端单元安装 (10)2.3近端单元的连接 (12)2.4远端单元的连接 (16)2.5一近端单元拖多个远端单元的连接 (17)三、试运行设置 (19)3.1远端单元加电 (19)3.2近端单元加电 (19)3.3指示灯说明 (19)3.4系统设置 (20)四、模块功能描述 (21)4.1主要模块描述 (21)4.3远端单元内部模块图 (23)4.4原理框图 (24)五、监控平台安装与操作 (27)5.1硬件要求 (27)5.2操作说明 (27)5.3监控软件操作要求 (28)5.4模块操作 (38)5.5链路增益设置 (40)六、故障处理 (43)6.1维护与维修注意事项 (43)6.2紧急情况处理 (43)6.3故障处理流程 (44)附录一：技术指标 (45)一、概述1.1系统简介CDMA数字光纤射频拉远系统是指将CDMA射频信号经A/D转换为数字信号，通过对数字信号进行处理、滤波和采用数字光纤技术进行传输，并经D/A转换和放大，实现CDMA射频信号的拉远传输的设备和系统。

光纤传输直放站使用说明书2008年11月-i-前言版本所有，侵权必究。

本公司公司对本手册保留一切权利。

任何单位和个人，未经公司的书面许可，不得擅自摘抄、复制本手册（包括电子版本）的部分或全部，并不得以任何形式进行传播。

本手册仅供参考，如有改动恕不另行通知。

本使用说明书介绍了光纤直放站的特点和使用方法，在安装和使用该设备之前，请认真阅读本使用说明书。

设备安全使用要则1．天线与设备连接或断开电缆前必须切断设备电源。

射频信号接口严禁空载。

2．本设备的射频信号接口均盖上护罩，防止杂物、水落入。

3．不得随意拆开设备或更换部件，以免损坏设备。

4．不得用手触摸机盘上的元器件、走线及插头座中的金属导体。

因维护需要必须触及时，应采取静电防护措施。

5．通信设备必须注意对强电和雷击的防护，以免将强电或雷电引入设备。

6．光纤接口在暂时不用时要盖上防尘帽，特别是在移动、搬运等操作前确认防尘帽已盖好。

7．光纤注意不要过强弯曲和挤压等，光纤注意加贴可靠的路由标签以免出错。

-ii-目录前言 (II)第一章系统概述......................................................................................................................................... １1.1概述................................................................................................................................................... １1.2系统功能和特点............................................................................................................................... ２1.2.1功能简介................................................................................................................................... ２1.2.2系统特点................................................................................................................................... ２第二章系统结构. (3)2.1系统框图 (3)2.2工作原理 (3)2.3主要技术指标 (4)2.4技术条件 (4)2.5设备特点 (5)第三章设备开通 (6)3.1概述 (6)3.2设备安装 (6)3.2.1基本安装条件 (6)3.2.2建议环境要求 (7)3.2.3安装流程 (7)3.3设备开通 (14)3.4关键指标 (14)第四章系统调测 (16)4.1光纤直放站系统的一般调测步骤 (16)4.2系统调试 (16)4.2.1天馈调整 (16)4.2.2测量天馈系统的驻波比 (17)4.2.3测量输入电压 (17)4.2.4光路测量 (17)4.2.5场强测试与电平调整 (17)4.2.6参数调试 (18)4.2.7远端机下行输出功率测试 (18)-i-4.2.8呼叫测试 (19)第五章日常维护 (20)5.1系统维护的基本要求 (20)5.2维护工具、仪表、材料 (20)5.3维护测试 (20)5.4本地调测软件调测 (20)5.4.1交流供电电压的测试 (21)5.4.2电源模块直流输出电压的测试 (21)5.4.3下行输出功率的测试 (21)5.4.4光纤通路检查 (21)5.4.5天馈系统的驻波比测试 (22)5.4.6呼叫测试 (22)5.4.7监管测试 (22)5.4.8接地系统的检查 (22)5.4.9馈线接头防水检查 (22)5.4.10设备内部检查 (23)5.5保养维护 (23)5.6故障和告警处理 (23)第六章包装、运输和贮存 (24)6.1设备包装 (24)6.2设备运输及搬运 (24)6.3设备存储 (24)第七章附则 (25)-ii-第一章系统概述1.1概述近年来，我国的移动通信得到了迅速发展，全国大多数地区都开设了移动电话业务。

数字光纤直放站应用指导书深圳市云海通讯股份有限公司2008年8月目录第一章 系统概述 (3)1.1 概述 (3)1.2基本原理 (3)1.3 组网方式 (5)1.4 产品特点 (6)1.5 数字直放站应用优势 (7)1.6 技术指标 (8)1.6.1 主要技术指标 (8)1.6.2 机械特性 (9)1.6.3 接口 (9)第二章 系统构成 (11)2.1 系统组成 (11)2.1.1 双工器模块（DUP） (11)2.1.2 一体化功放模块 (11)2.1.3 移频模块 (12)2.1.4 MODEM通信单元 (12)2.1.5 光通信模块 (12)2.1.6 中频板 (12)2.1.7 本地监控模块 (12)2.1.8 机内射频电缆 (12)2.2 监控功能 (12)2.2.1 功能描述 (12)2.2.2 监控的内容 (13)2.3 电源单元 (13)第三章 系统安装 (14)3.1 安装流程 (14)3.2 工程准备 (14)3.2.1 用户配合 (14)3.2.2 现场勘察 (15)3.2.3 安装工具 (15)3.3 安装条件 (15)3.3.1 基本安装条件 (15)3.3.2 建议环境要求 (15)3.4 设备检查 (16)3.4.1 清点货箱 (16)3.4.2 开箱验货 (16)3.5 直放站主机箱安装 (16)3.6 天馈线安装 (16)3.6.1 转发天线及馈线的安装 (16)3.6.2 天馈线安装注意事项 (17)3.7 接地及电源的连接 (17)3.7.1 设备接地 (17)3.7.2 连接电源 (18)3.8 数字光纤直放站系统的安装示意图 (18)3.8.1 数字光纤直放站远端机安装示意图： (18)3.8.2 数字光纤直放站近端机安装 (19)3.8.3 光纤连接描述： (19)第四章 系统调测 (20)4.1 数字光纤直放站系统的一般调测步骤 (20)4.2 调测工具及仪表 (20)4.3 测量天馈系统的驻波比 (20)4.4 测量交流输入电压 (21)4.5 测量光路衰耗 (21)4.6 参数调试 (21)4.6.1 参数设置 (21)4.6.2 注意事项 (21)4.7 下行输出功率测试 (21)4.8 呼叫测试 (22)第五章 系统操作 (23)5.1 上电 (23)5.2 便携式PC机本控操作 (23)5.2.1 适用范围 (23)5.2.2 操作系统特性 (23)5.2.3 基本操作 (24)5.3 操作过程应注意的事项 (29)第六章 系统维护 (30)6.1 系统维护的基本要求 (30)6.2 维护工具、仪表、材料 (30)6.3 维护测试 (30)6.3.1 交流供电电压的测试 (31)6.3.2 电源模块直流输出电压的测试 (31)6.3.3 下行输出功率的测试 (31)6.3.4 天馈系统的驻波比测试 (31)6.3.5 呼叫测试 (32)6.3.6 监管测试 (32)6.3.7 接地系统的检查 (32)6.3.8 馈线接头防水检查 (32)6.3.9 设备内部检查 (32)6.4 保养维护 (32)6.5 故障和告警处理 (33)第七章 包装、运输和储存 (34)7.1 设备包装 (34)7.2 设备运输及搬运 (34)7.3 储存 (34)第一章 系统概述1.1概述随着通讯技术的发展，移动通讯技术逐渐成为“亮点”，从2G到3G，从TDMA到CDMA，移动通讯不断发展的先进技术为我们描绘出一幅前景灿烂的个人通讯方式。

GZFT800-III数字集群光纤传输直放站使用说明机密级别：绝密机密内部文件部门：武汉虹信通信技术有限责任公司网络技术事业部拟制：年月日审核：年月日中试：年月日标准化：年月日批准：年月日GZFT800-III数字集群光纤传输直放站使用说明2008年1月武汉邮电科学研究院 武汉虹信通信技术有限责任公司版权声明武汉虹信通信技术有限责任公司对本手册保留一切权利。

本手册受到著作权法的保护，未经武汉虹信通信技术有限责任公司的书面许可，任何单位和个人不得以任何方式对本手册的全部或任何部分（包括电子版本）进行复制、影印、删减、编译为机读格式。

版权所有，侵权必究。

说明本手册介绍了武汉邮电科学研究院（WRI）武汉虹信通信技术有限责任公司生产的GZFT800-IIIA和GZFT800-IIIB直放机的安装、使用和维护方法。

使用GZFT800-IIIA和GZFT800-IIIB直放机设备的用户，在安装、使用该设备之前，请认真阅读本手册。

我们已经对本手册进行了严格仔细的校对，但我们不能保证本手册完全没有错误和疏漏。

武汉虹信通信技术有限责任公司有对本手册的内容随时进行改进或修改的权利，若有更改，恕不另外通知。

欢迎对本手册提出修改意见。

本手册适用于数字集群移动通信系统下行工作频段：851MHz～866MHz。

上行工作频段：806MHz～821MHz。

第一章概述集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。

CCIR称之为Trunking System(中继系统)，为与无线中继的中继系统区别，自1987年以来，更多译者将其翻译成集群系统。

追溯到它的产生，集群的概念确实是从有线电话通信中的“中继”概念而来。

1908年，E．C．Mo1ina发表的“中继”曲线的概念等级，证明了一群用户的若干中继线路的概率可以大大提高中继线的利用率。

“集群”这一概念应用于无线电通信系统，把信道视为中继。

“集群”的概念，还可从另一角度来认识，即与机电式(纵横制式)交换机类比，把有线的中继视为无线信道，把交换机的标志器视为集群系统的控制器，当中继为全利用度时，就可认为是集群的信道。

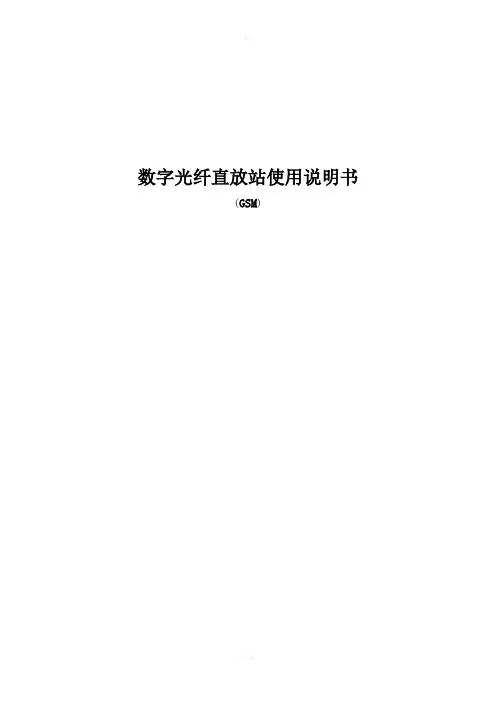

数字光纤直放站使用说明书(GSM)数字光纤直放站(GSM )一、产品概述 1、背景该类型直放站属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。

GSM 数字光纤直放站是为消除GSM 频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。

被广泛用于消除城市因受高楼大厦等影响而产生的室内外局部弱信号区2、特点A)、指标符合行业标准要求，系统工作稳定、效率高。

B)、模块集成化、全双工双端口设计，兼容性强。

C)、系统按IP65的防尘等级，自然散热、重量轻、安装简便。

D)、本地、远程监控均符合相关通信监控协议规范，便于工程调试和日常维护。

二、工作原理系统通过近端BS 端口耦合GSM 通信基站的下行信号，通过数字光纤近端模块将射频信号转换为光信号，远端单元将光信号还原为射频信号经功率放大后经高选择性双工器对通带外的信号进行极好的隔离，由重发天线发射至覆盖区，同时在上行链接路径中，覆盖区域内的GSM 信号以同样的工作方式由上行放大链路处理后发射到相应基站，实现通信基站和用户的无缝链接，从而达到延伸覆盖范围的目的。

1、工作原理框图见图1-1监控单元电源单元监控单元电源单元近端远端图1-12、设备主要技术指标见表1-1GSM数字光纤直放站技术指标表1-1三、工程安装1、设备组成表1-22、工程安装注意事项：A)、安装地点的勘察：大多数光纤直放站用于楼层的再分布覆盖，通常是对耦合基站的信号进行放大达到扩大基站覆盖范围，光纤直放站的重发天线应安装在基站覆盖区边界处。

由于重发天线是定向角度天线，其安装点最好选在盲区边沿。

尽量减少光纤直放站与基站重叠覆盖的区域面积，以保证对GSM系统的干扰尽可能最小。

一般在选择待覆盖点时，需要使用频谱分析仪或路测仪对基站信号强度进行监测(确保在弱信号区)，避免在基站覆盖交叉区域和基站导频切换频繁地区安装光纤直放站。

前言本手册的用途和对象用途：为了保证奥维光纤直放站直接耦合型（以下简称为:光纤直放站）设备安装质量符合奥维通信股份有限公司的质量标准规范，特制定本手册。

本手册详细介绍了光纤直放站AW900A—6002L和本地监控测试软件，叙述了光纤直放站AW900A-6002L的用途、安装、功能、操作、开通及维护。

对象：本手册适用对象为光纤直放站AW900A-6002L安装与开通人员、工程督导及其他相关人员.声明:由于直放站产品和监控测试软件的不断更新和完善，本手册中的内容可能与实际产品不完全相符，敬请谅解。

如需查询产品的更新情况，请联系当地分支机构。

目录前言 (i)1、安全 (1)1．1、安全说明 (1)1．2、安全须知 (1)1．2．1、高压 (1)1．2．2、供电 (1)1．2．3、雷雨 (1)1．2．4、静电 (1)1．2．5、电池 (2)1．2．6、接地 (2)1．2．7、高温 (2)1．2．8、重量 (2)1．2．9、标识 (2)1．2．10 信号 (2)1．2．11 人员 (2)2、概述 (3)2．1、主要用途 (3)2．2、适用范围 (3)2．3、分类 (3)2．4、型号说明 (3)2．5、工作条件 (3)2．6、工作原理 (3)2．7、原理框图 (4)2．8、内部结构示意图 (5)2．9、主要技术指标 (6)3、包装与运输 (7)3．1、包装 (7)3．2、运输 (7)4、设备安装开通流程 (8)4．1、工程勘测 (9)4．2、工程设计 (9)4．3、工程施工 (9)4．4、开箱验货 (9)4．5、硬件安装 (9)4．6、检查及上电 (9)4．7、软件安装 (9)4．8、系统开通和测试 (9)4．9、验收割接 (10)4．10、系统运行 (10)5、硬件安装 (10)5．1、安装前准备 (10)5．1．1、工程方案 (10)5．1．2、站址选择 (10)5．1．3、室外安装 (10)5．2、安装工具 (11)5．3、拆箱与清点货单 (11)5．3．1、产品拆箱 (11)5．3．2、清点货单 (12)5．4、设备安装 (12)5．4．1、近端机安装组成部分如下 (12)5．4．2、安装步骤 (12)5．4．3、远端机安装（室内） (14)5．4．4、远端机立杆安装 (15)5．5、接地 (16)5．6、供电系统 (16)5．7、射频电缆连接 (16)5．8、备用电池连接 (16)5．9、SIM卡插装 (16)5．9．1、SIM卡插装方法 (16)5．9．2、Modem 状态指示灯 (16)6、开通与调试 (17)6．1、直放站调试所需工具 (17)6．2、直放站开通调试流程 (18)6．2．1、天馈系统的驻波比测试 (19)6．2．2、近端机耦合器的选取 (19)6．2．3、远端机输入、输出的测试 (19)6．2．4、光纤直放站的上行噪声 (20)6．2．5、光纤直放站上下行链路平衡 (20)6．2．6、拨打测试 (20)6．2．7、路测 (20)7、监控软件 (22)7．1、监控软件概述 (22)7．2、软件安装环境 (22)7．3、监控软件使用 (22)7．3．1、查找正确串口 (22)7．3．2、启动监控软件 (23)7．3．3、选择设备类型 (24)7．3．4、设备状态和参数设置 (24)7．3．5、功能设置 (25)7．3．6、监控程序升级 (26)8、安泰信5011频谱仪的使用注意事项 (28)8．1、校准仪表 (28)8．2、最大输入和功率显示 (28)9、安立手持频谱Spectrum Master（MS2711D)基本使用方法 (28)10、光纤直放站常见故障处理 (31)11、直放站产品型号说明 (32)1、安全在安装和操作奥维光纤直放站AW900A-6002L之前，请务必仔细阅读本安全须知，认真遵守安全事项。

前言本手册主要介绍了数字光纤直放站和本地调测软件。

首重叙述了该设备的安装、用途、功能、操作及维护。

由于设备会不断更新，功能会不断增加，软件会不断升级，因此本手册的叙述可能与实际使用版本会有所不同。

本手册中的参数、规格、尺寸、重量及其它如有变更，恕不另行通知。

缩略语注释：GSM ——全球移动通信系统（Global System for Mobile Communication）OP ——光纤（Optical Fiber）BTS ——基站传输/发射台（Base Transceiver Station）TX——设备发射端（Transmit）RX——设备接收端（Receive）OMC ——监控维护中心（operation & maintenance center）OMT ——本地调测（operation & maintenance terminal）ATT——电调衰减（attenuation）ALC——自动电平控制（automatic level control）LNA——低噪放（low noise amplifier）ADC——模数转换（analog to digital converter）DAC——数模转换（digital to analog converter）FPGA———现场可编辑门阵列（field programmable gate array）目录一、概述 (4)1.1手册简介 (4)1.2安全注意事项 (4)1.3 装箱清单 (5)二、数字光纤直放站简介 (6)2.1系统简介 (6)2.2应用简介 (7)2.3基本工作原理 (8)2.4 技术特点 (9)2.5 技术指标 (9)2.5.1光特性 (9)2.5.2射频指标 (9)2.6 接口说明 (10)2.6.1近端机 (10)2.6.2远端机 (12)2.7 接线说明 (13)2.7.1电源线连接 (13)2.7.2 光纤连接 (13)2.7.3 接地 (13)3.1安装前准备 (13)3.2近端安装 (14)3.3远端安装 (14)3.4 串并联安装 (16)3.4.1 串联方式连接 (16)3.4.2 并联方式连接 (18)3.5安装后试运行 (18)3.5.1 指示灯 (18)四、数字光纤直放站各内部模块说明 (19)4.1近端内部模块 (19)4.2远端内部模块 (20)4.3适应光模块介绍 (20)五、LMT介绍 (22)运行LMT (22)LMT串口模式调试 (24)LMT网口模式调试 (29)六、故障处理 (33)6.1维护与维修注意事项 (33)6.2紧急情况处理 (33)6.3故障处理流程 (34)一、概述随着我国移动通讯事业的飞速发展，移动通讯的用户量正不断地增加，以至于蜂窝规划越来越小，基站位置越来越低；另一方面，随着城市建设的高层化，高层建筑正不断涌现，由于无线传播的阴影效应，在这些高层建筑的背后或中间常形成移动通讯信号的盲区。

数字光纤直放站使用说明书(GSM)数字光纤直放站(GSM )一、产品概述 1、背景该类型直放站属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。

通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。

GSM 数字光纤直放站是为消除GSM 频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。

被广泛用于消除城市因受高楼大厦等影响而产生的室内外局部弱信号区2、特点A)、指标符合行业标准要求，系统工作稳定、效率高。

B)、模块集成化、全双工双端口设计，兼容性强。

C)、系统按IP65的防尘等级，自然散热、重量轻、安装简便。

D)、本地、远程监控均符合相关通信监控协议规范，便于工程调试和日常维护。

二、工作原理系统通过近端BS 端口耦合GSM 通信基站的下行信号，通过数字光纤近端模块将射频信号转换为光信号，远端单元将光信号还原为射频信号经功率放大后经高选择性双工器对通带外的信号进行极好的隔离，由重发天线发射至覆盖区，同时在上行链接路径中，覆盖区域内的GSM 信号以同样的工作方式由上行放大链路处理后发射到相应基站，实现通信基站和用户的无缝链接，从而达到延伸覆盖范围的目的。

1、工作原理框图见图1-1监控单元电源单元监控单元电源单元近端远端图1-12、设备主要技术指标见表1-1GSM数字光纤直放站技术指标表1-1三、工程安装1、设备组成表1-22、工程安装注意事项：A)、安装地点的勘察：大多数光纤直放站用于楼层的再分布覆盖，通常是对耦合基站的信号进行放大达到扩大基站覆盖范围，光纤直放站的重发天线应安装在基站覆盖区边界处。

由于重发天线是定向角度天线，其安装点最好选在盲区边沿。

尽量减少光纤直放站与基站重叠覆盖的区域面积，以保证对GSM系统的干扰尽可能最小。

一般在选择待覆盖点时，需要使用频谱分析仪或路测仪对基站信号强度进行监测(确保在弱信号区)，避免在基站覆盖交叉区域和基站导频切换频繁地区安装光纤直放站。

中国电信数字直放站产品（2015年）集中采购技术建议书第一章数字光纤直放站产品清单1.12G/3G宽带数字光纤直放站1.24G数字光纤直放站第二章直放站产品技术说明2.12G/3G直放站产品技术说明2.1.1设备特点●采用数字预失真技术，设备输出功率大，线性高，功耗低。

●采用数字滤波处理，增强对带外噪声和干扰的抑制。

●采用数字信号光传输技术，传输过程中不会叠加噪声，信号传输质量稳定可靠，传输距离远，可支持较远距离的室外覆盖。

●具备时延调整技术克服直放站之间重叠覆盖引起的多径干扰。

●拓扑连接方式可采用链形、星形和环形等，可以大大节约光缆资源，使系统组网方式更加灵活。

●具有本地监控、操作功能（OMT），也可接入直放站网管系统（OMC），通过基站端机内置的MODEM与OMC建立远程通信，满足运营商网管要求。

●系统具备RS-232、PSTN、Modem等多种数据传输接口，便利的遥测、遥控功能。

●光旁路功能，当设备出现故障或者掉电时，旁路器会将其旁路，其它设备不受影响。

2.1.2设备工作原理数字光纤直放站一般分为接入端与覆盖端，主要由双工器、功放、前后端数字板、数字光模块、电源模块、无线modem、监控板等组成。

其工作原理框图如图2-1所示：图2-1 分集数字光纤直放站系统工作原理框图图2-2 不分集数字光纤直放站系统工作原理框图设备在接入端由耦合器引入基站信号，由覆盖端完成无线信号的覆盖。

从基站耦合的下行信号在接入端经放大、滤波、下变频到中频后，进入数字处理单元变为数字信号，再经过电/光转换，将其调制到光信号上，通过光纤传送到覆盖端；覆盖端经过光/电转换，解调出数字信号，该信号经数字处理单元转换为中频信号，然后经上变频到射频，经滤波、放大后，通过功放和重发天线发送给移动台；反之，覆盖端重发天线接收到移动台发送的上行信号，进行低噪声放大、下变频、放大、滤波后变为中频信号，然后进入数字处理单元变为数字信号，再进行电/光转换，将其调制到光信号上，通过光纤传送回接入端，接入端先进行光/电转换，将光信号恢复成数字信号，该信号经数字处理单元转换为中频信号，然后经上变频到射频，经滤波、放大后发送给基站。
