收音机元器件基础

收音机元器件基础
收音机元器件基础
指导教师：白蕾
上一节课我们共同分析了收音 机原理，现将收音机中所使用的电 子元器件做以详细介绍。要求同学 们了解并掌握相关元器件的识别、 检测和计算的方法。
由于基本理论内容已经在教学 影片中介绍过了，现只针对实践内 容进行详细讲解。
课题纲要
电阻器 电容器 变压器 集成电路 半导体器件
电源变压器 输入/输出变压器
中频变压器
3.变压器
3.1高频变压器
天线线圈
天线线圈是 高频变压器， 被作为接收电 台信号的主要 器件。
在超外差式
收音机中，它
振荡线圈
与外置电容构 成谐振回路，
DD ML10
-18
振荡产生需要
的频率。
3.变压器
3.2中周（中频变压器）
在超外差式收音机中，它起到了选频和耦合的作用。 外形图：
•碳膜电阻器外形图：
R10 680Ω蓝灰棕金 （四环电阻器）
1.电阻器
1.1固定电阻器
颜色
I
黑
0
棕
1
红
2
橙
3
黄
4
绿
5
兰
6
紫
7
灰
8白9金来自银IIIII
倍率
误差
0
0
100
1
1
101
±1%
2
2
102
±2%
3
3
103
4
4
104
5
5
105
±0.5%
6
6
±0.25%
7
7
±0.1%
8
8
9
9
10－1
±5%

实训收音机课件(全面)

实训收音机课件(全面)
航海和航空通讯
在航海和航空领域，收音机是重要的 通讯工具，的创新与未来发展
数字收音机
随着技术的发展，数字收音机逐渐普及，具有更稳定的接收性能、更高的音质和更多的 功能，如可编程的存储和回放等。
网络收音机
网络收音机结合了互联网和收音机的功能，可以接收网络电台的广播节目，具有更大的 信息量和更多的选择。
04
收音机常见故障与排除
无法接收信号
总结词
信号接收故障通常表现为收音机无法调频或接收信号，可能是由于天线、调频器 或信号源问题所导致。
详细描述
首先检查收音机的天线是否连接正常，有无破损或断裂。其次检查调频器是否工 作正常，可以尝试更换调频器或调整调频旋钮。如果问题依然存在，可能是信号 源问题，可以尝试更换其他电台或移动到其他位置进行测试。
扬声器的性能指标包括频率响 应、灵敏度和阻抗等，需要根 据收音机的整体性能要求进行 匹配和调整。
03
收音机软件调试
频段选择与调整
频段选择
收音机通常接收的频段有调频（ FM）、调幅（AM）和短波等， 根据需要选择合适的频段。
频段调整
根据实际信号情况，调整频段选 择器，确保收音机接收到的信号 质量最佳。
收音机发展历程
早期无线电的发明
20世纪初，无线电技术开始出现，人们开始尝试制作收音机。
晶体管收音机的出现
20世纪50年代，晶体管技术的发明使得收音机小型化成为可能， 便携式收音机开始流行。
数字收音机的兴起
21世纪初，随着数字技术的普及，数字调谐收音机逐渐取代传统 模拟收音机。
02
收音机硬件结构
电源电路
输入调谐电路通常包括天线、调谐线圈、电容器和放大器等元件，能够选择特定频 率的信号并进行调整，以便后续处理。

《收音机原理》PPT课件

《收音机原理》PPT课件

达到选频的目的.
③为什么要变频
Ⅰ晶体管的放大作用是随着工作频率 的升高而降低,频率越高,放大倍数越 低,由于中频比载频低得多,因此可以 获得较高的增益,提高收音机的灵敏 度.
Ⅱ由于各台的高频信号在变频之后都 一律变为固定的中频信号再去放大, 因此对不同电台信号都能有相等的增
中放、检波、AGC电路
频、音频和直流成分,中频成分经R12
、C17和C18组成的∏型滤波器滤除, C17和C18 对中频成分容抗很小,可视为短路,而对音频容抗 很大,可视为开路,因此检波后的中频成分被C17 和C18旁路入地,而音频和直流成分经R12加到音 量电位器W.
3、自动增益控制电路〔AGC〕
自动增益控制电路包括一次AGC和二次AGC 电路,它的作用是能够自动控制中放级的增益,不 论接受信号的强弱,使检波输出端保持稳定,不致 使音量忽大忽小.
2、超外差式：把所有接收到的高频信 号,都变成固定的中频信号,然后再进行 放大,这种电路使整个波段灵敏度和选 择性大有改善.
超外差式调幅收音机
输入回路与变频级电路.
一、电路元件分析
C1a为双联可变电容器的调谐联,其容 器调整范围为5～270PF,改变C1a的容 量可改变输入回路的谐振频率,C1b为 双联可变电容的另一联振荡器,改变它 的容量可改变振荡器的振荡频率.由于 C1a和C1b 为同轴调整,因此输入回路 和振荡回路可实现统一调节.C2、C6分 别为输入回路和振荡回路的高频补尝 电容,调整电容容量可明显改变波段高 端频率,通常采用小型半
收音机的原理与维修
无线电广播的发送
一、音频信号：利用话筒将声音信号转 变成相应的电信号就称为音频信号.运 载音频信号的高频信号称载波,它的频 率称为载频.

《FM收音机》幻灯片

《FM收音机》幻灯片

高放
混频
中放
鉴频
前置 低放
功放
本振
AGC
鉴频电路原理
调角
调频：高频振荡的瞬时频率随调制信号的
大小线性的改变。 调相：高频振荡的瞬时相位随调制信号的
大小线性的改变。
角调波的解调就是从角调波中恢复出原调制信号的过程。 调频波的解调电路称为频率检波器或鉴频器（FD）, 调相波的解调电路称为相位检波器或鉴相器（PD）。
振电压uL分别为
us=UscosΩtcosωct uL=ULcosωLt
这两个信号的乘积为
usuLU sU Lcos tcosLt
1 2U sU Lcos t[cos(Lc)tcos(Lc)t] u1U 1cos tcos1t
本振为单一频率信号,其频谱为 FL(ω)=π［δ(ω-ωc)+δ(ω+ωc)］
I CQ
I BQ
I EQ 1
U CEQ U CC I CQ ( R c R e )
＋
Rs
＋Ui
Rb2
Us －－
Ib
rbe
Rb1
＋
Ib
Rc RLUo
－
(1) 电压放大倍数 (2) 输入电阻Ri:
Au
UO Ui
:
R i R b 1/R /b 2/r /be
(3) 输出电阻Ro:
Ro Rc
（3）中放。将中频调幅信号放大到检波器要求的 大小。
（4）检波。
（1）选频电路原理
I
LC并联回路选频特性
L
C
R
Zjj 1 1 C C ( R R j j L L )R jj 1 C L j L 1 C R j C L L 1 C

收音机元件的识别与检测.ppt

④ 数码法: 单位固定为欧姆，用三位数码表示，
二位表示有效数字，一位表示零的个数， 误差用字符表示。
11
色环电阻色环的含义
误差
黑棕红橙黄绿蓝紫灰白金 银 0 1 2 3 4 5 6 7 8 9 5% 10%
一般电阻身上会出现四个或五个色环, 最后一个色环代表误差(一般只可能是金 银 棕色), 倒数第二个代表的是十的几次幂, 再向前的几个就代表着数字. 例如：棕黑黑橙金, 前三个色带就代表100,第四个色带代表十的三次方, 第五个色带代表误差为百分之五, 则阻值就读出来了,为100千欧,误差为百分之五。
10
一.电阻器的识别与检测（续）
5.电阻值与允许误差的标注方法： ① 直标法: 将数值 、单位 、允许误差标注在电阻上。 ② 字符法: 单位与误差用文字符号表示 ，数值在单位
符号前为阻值的整数部分，在符号后的为 小数部分。
③ 色环法: 单位固定为欧姆，用特定的色环自左至右
表示有效数位、零的个数与允许误差。
无极性
+—
有极性 正负极 不可接反
17
二. 电容器的识别与检测（续）
4、电容器的种类
双联可调电容
四联可调电容
18
二 .电容器的识别与检测（续）
5. 电容器的的型号： 由主称、材料、分类、序号来命名。 参数有标称电容量、允许误差、 额定电压、 工作电压、介质损耗等， 一般使用只考虑前三项。
13
一.电阻器的识别与检测（续） P8 的表中
7.电阻的相对误差可用以下公式计算：
实测值-标称值 标称值
100%
电阻器的额定功率标志在电阻的图形符号上
14
8、 带开关电位器的识别与检测
8、带开关电位器:

收音机元件的识别与检测.ppt

无极性
+—
有极性 正负极 不可接反
17
二. 电容器的识别与检测（续）
4、电容器的种类
双联可调电容
四联可调电容
18
二 .电容器的识别与检测（续）
5. 电容器的的型号： 由主称、材料、分类、序号来命名。 参数有标称电容量、允许误差、 额定电压、 工作电压、介质损耗等， 一般使用只考虑前三项。
5
其通断是否良好。
2、电位器：端子2、3、4 用万用表的电阻档R×10K 先测二固定端(2、4)的标称电阻值， 再转动旋钮观察可动端3与固定端 之间的电阻变化是否连续。
15
二. 电容器的识别与检测
1.电容器： 简称电容，
1μF =10-6 F
符号用 C 表示, 单位是法拉 F 。 起隔直传交、储存电荷、耦 合、
2、电压法： 用万用表测量晶振两个引脚电压是否是 芯片工作电压的一半，比如工作电压是 5V则测出的是否是2.5V左右。
六.其他元件的识别与检测
16
9
1、芯片 CD 2003
半圆形凹槽 （头部）
1
8
2、16P芯片插座
半圆形凹槽 （头部）
注意： 安装和 焊接时 请注意 插座和 芯片的 方向！
39
20
8. 套件中的电容器
电容 瓷片电容 电解电容 可调电容
24 注意：
17 6
C11电路图上是20pF,
1 而电路板上、套件中是15pF
收音机套件中的电容
可调电容
电解 电容
瓷片 电容
三.电感器的识别与检测
1. 电感器(线圈): 符号为 L, 单位为亨利( H ) 。 单个线圈叫自感；多个线圈可以构成互感， 符号为M； 互感可以构成变压器，符号B; 自感在交变电路中有储能、限流的作用。

收音机元件的测量PPT课件

电源开的共性是储能元件,因其充放电的特性可 以“隔直通交”,所通过的交流信号的频率受电容 的容量控制.
电容分为固定电容和可变电容．固定电容按 介质分有很多种，在此只介绍瓷介电容和电解电 容
瓷介电容没有极 性，容量很小， 用万用表电阻×１Ｋ 档测量时几乎不动是 正常的．
12
学习总结
收音机元件的测 量
1
1.三极管
Ｂ基极
Ｃ集电极
NPN型
E发射极 C集电极
B基极
PNP型
E发射极
三极管由两个PN结构成,分别为BE(发射)结和BC(集电)结.从类型上
分为NPN和PNP两种,它们的电流方向相反,要注意区分.
三极管的特性参数有很多,在这里我们只测量HFE(共射极直流放大
倍数)和BE\BC两个结的正反向电阻
5
变压器
2震荡线圈(红色中周) 震荡线圈的初级与双联可调 电容并联,次极接变频管,通 过变压器的初次极偶合 及变频管的放大作用建立等 幅自激震荡. 由改变双联控制震荡频率 测量：初级内阻、次级内阻、 初次级间不能短路、初级和 次级不能和屏蔽外壳连通
6
变压器
中频变压器（中周） 中周是超外差收音机中频放 大级的偶合元件．决定了收 音机的灵敏度选择性和通频 带．一套两或三只（８管机） 不能调换位置． 测量：初级内阻；
次级内阻； 初次级间不能短路， 初次 级和屏蔽外壳 不能短路．
7
输入变压器
收音机输入变压器采用一 组初级绕组、两组次级绕 组的形式，用变压器偶合 的方式将音频信号分别供 两个功率放大管放大．
测量：初级内阻、次级内 阻、初次级间不能短路．
8
4.扬声器
本套件选用的是圆 形恒磁式钡铁氧体 电动式扬声器

电子元器件与调幅收音机

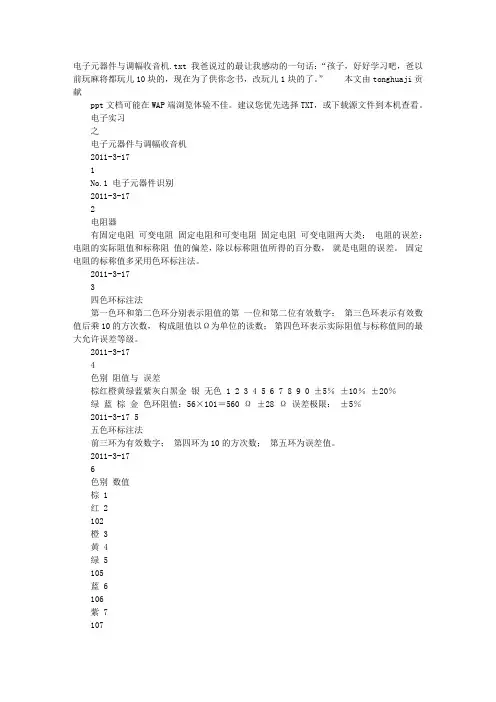

电子元器件与调幅收音机.txt我爸说过的最让我感动的一句话：“孩子，好好学习吧，爸以前玩麻将都玩儿10块的，现在为了供你念书，改玩儿1块的了。

”本文由tonghuaji贡献ppt文档可能在WAP端浏览体验不佳。

建议您优先选择TXT，或下载源文件到本机查看。
