电阻的基本知识1．电阻器的标志内容及方法(1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。
如1R5表示1.5Ω，2K7表示2.7kΩ，表５例如：RJ71－0.125－5k1－II允许误差±10%标称阻值(5.1kΩ)额定功率1/8W型号由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。
(2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。
色标电阻（色环电阻）器可分为三环、四环、五环三种标法。
其含义如图1和图2所示。
标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数允许误差三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。
例如，色环为棕黑红，表示10⨯102＝1.0kΩ±20%的电阻器。
四色环电阻器的色环表示标称值（二位有效数字）及精度。
例如，色环为棕绿橙金表示15⨯103＝15kΩ±5%的电阻器。
五色环电阻器的色环表示标称值（三位有效数字）及精度。
例如，色环为红紫绿黄棕表示275⨯104＝2.75MΩ±1%的电阻器。
一般四色环和五色环电阻器表示允许误差的色环的特点是该环离其它环的距离较远。
较标准的表示应是表示允许误差的色环的宽度是其它色环的（1.5~2）倍。
有些色环电阻器由于厂家生产不规范，无法用上面的特征判断，这时只能借助万用表判断。
标称值第一位有效数字标称值第二位有效数字标称值第三位有效数字标称值有效数字后0的个数允许误差图2 三位有效数字阻值的色环表示法2．电阻器的功率一般以电阻的长度和直径的大小来区别，长度大、直径大的电阻器功率大。
碳膜电阻一般额定功率有0.125W、0.25W、0.5W、1W、2W、5W、10W等。
电子元器件培训教材系列----二极管第 1 页共 15 页电子元器件的基本知识——二极管二极管的特性与应用几乎在所有的电子电路中，都要用到半导体二极管，它在许多的电路中起着重要的作用，它是诞生最早的半导体器件之一，其应用也非常广泛。
二极管的工作原理晶体二极管为一个由p型半导体和n型半导体形成的p-n结，在其界面处两侧形成空间电荷层，并建有自建电场。
当不存在外加电压时，由于p-n 结两边载流子浓度差引起的扩散电流和自建电场引起的漂移电流相等而处于电平衡状态。
当外界有正向电压偏置时，外界电场和自建电场的互相抑消作用使载流子的扩散电流增加引起了正向电流。
当外界有反向电压偏置时，外界电场和自建电场进一步加强，形成在一定反向电压范围内与反向偏置电压值无关的反向饱和电流I0。
当外加的反向电压高到一定程度时，p-n结空间电荷层中的电场强度达到临界值产生载流子的倍增过程，产生大量电子空穴对，产生了数值很大的反向击穿电流，称为二极管的击穿现象。
二极管的类型二极管种类有很多，按照所用的半导体材料，可分为锗二极管（Ge管）和硅二极管（Si管）。
根据其不同用途，可分为检波二极管、整流二极管、稳压二极管、开关二极管等。
按照管芯结构，又可分为点接触型二极管、面接触型二极管及平面型二极管。
点接触型二极管是用一根很细的金属丝压在光洁的半导体晶片表面，通以脉冲电流，使触丝一端与晶片牢固地烧结在一起，形成一个“PN结”。
由于是点接触，只允许通过较小的电流（不超过几十毫安），适用于高频小电流电路，如收音机的检波等。
面接触型二极管的“PN结”面积较大，允许通过较大的电流（几安到几十安），主要用于把交流电变换成直流电的“整流”电路中。
平面型二极管是一种特制的硅二极管，它不仅能通过较大的电流，而且性能稳定可靠，多用于开关、脉冲及高频电路中。
二极管的导电特性二极管最重要的特性就是单方向导电性。
在电路中，电流只能从二极管的正极流入，负极流出。
电子元器件培训资料电子元器件是现代电子技术的基础，对于从事电子行业的人来说，掌握电子元器件的基本知识和应用是非常重要的。
本文将就电子元器件的基本概念、分类、特性以及常见的应用进行介绍。
希望对初学者有所帮助。
一、电子元器件的概念和分类电子元器件是指用于电子设备中以控制电流、电压和能量传输的各种物理电气器件。
根据其形状、功能和应用特点，电子元器件可以分为被动元器件和主动元器件两大类。
被动元器件是指在电路中不具备放大功能的元器件，主要用于传输和实现电路中的电流、电压和能量的转换，主要包括电阻器、电容器、电感器、变压器等。
主动元器件是指具有放大、开关、振荡等功能的元器件，主要用于控制电路的电流、电压或能量，主要包括二极管、三极管、场效应管、集成电路等。
二、电子元器件的特性1. 电阻器：电阻器是用来控制电流流动的元器件，其主要特性是阻值和功率。
电阻器的阻值是指阻碍电流通行的程度，单位为欧姆（Ω）。
电阻器的功率是指电阻器所能耗散的能量，单位为瓦特（W）。
2. 电容器：电容器是用来储存电荷能量的元器件，其主要特性是电容值和工作电压。
电容器的电容值是指其储存电荷能量的能力，单位为法拉（F）。
工作电压是指电容器所能承受的最大电压值，单位为伏特（V）。
3. 电感器：电感器是用来储存磁场能量的元器件，其主要特性是电感值和工作电流。
电感器的电感值是指其储存磁场能量的能力，单位为亨利（H）。
工作电流是指电感器所能承受的最大电流值，单位为安培（A）。
4. 变压器：变压器是用来改变交流电压大小的元器件，其主要特性是变比。
变比是指变压器的输入电压与输出电压之间的比值。
5. 二极管：二极管是一种具有单向导电性的元器件，主要用于将交流电转换为直流电。
二极管的主要特性是正向压降和反向击穿电压。
正向压降是指二极管在正向导通时的电压降，单位为伏特（V）；反向击穿电压是指二极管在反向施加电压时会发生击穿的最小电压值。
6. 三极管：三极管是一种具有放大作用的元器件，主要用于放大电流和控制电流流动。

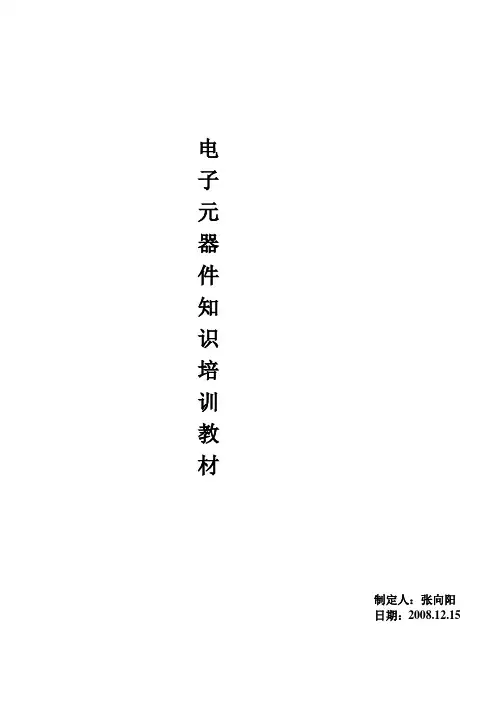

电子元器件知识培训教材制定人：张向阳日期：2008.12.15教材目录电子元器件知识培训1. 目的 (3)2. 范围 (3)3. 内容…………………………………… 3-91目的确保所有检查人员对一般的电子元件有一定的认识.2范围适用于新入职的员工(包括外部门调入的员工)的导入培训及在职员工的年度培训.则上有色点或色环标示端为其负极。
在贴装时﹐须确保其色环(或色点)与PCB上丝印阴影对应。
与两种形状。
3.3表面安装三极管三极管由两个相结二极管复合而成﹐也是有极性的器件﹐贴装时方向应与PCB丝印标识一致。
表面安装三极管为了表示区别型号﹐常在表面丝印数字或字母。
贴装和检查时可据其判别其型号类别。
3.4表面安装电感电感在电子线路中用表示﹐以字母”L”代表。
其基本单位为亨利(亨)﹐符号用H表示。
表面安装电感平时常称为磁珠﹐其外型与表面安装电容类似,但色泽特深﹐可用”LCR检测仪表区分﹐并测量其电感量。
3.5表面安装集成电路集成电路是用IC或U表示﹐它是有极性的器件﹐其判定方法为﹕正放IC﹐边角有缺口(或凹坑或白条或圆点等)标识边的左下角第一引脚为集成电路的第1引脚﹐再以逆时针方向依次计为第2﹑3﹑3…引脚。
贴装IC时﹐须确保第一引脚与PCB上相应丝印标识(斜口﹑圆点﹑圆圈或”1”)相对应﹐且保证引脚在同一平面﹐无变形损伤。
搬运﹑使用IC时﹐必须小心轻放﹐防止损伤引脚﹔且人手接触IC需戴静电带(环)将人体静电导走,以免损伤。
3.6贴片电阻的认识一般而言﹐贴片电阻有五种参数﹕尺寸﹔阻值﹔允差﹔温度系数﹔包装a.单位换算﹕贴片电阻以欧姆为单位﹐1MΩ=1 ×103 KΩ=1×106Ωb.电阻换算﹕贴片电阻之丝印有三位数字﹐也有四位数字﹐常见的形式为三位数字。
1).如为三位数字,则前两位数字为有效数字﹐第三位数字表示后接零的数目,有小数点时用”R”表示,并占一位有效数。
解电容与钽电解电容)。
电容有7种不同的类型﹐即类型﹐尺寸﹐温度系数﹐容量﹐允差﹐耐压及包装a.尺寸:不同介质的电容尺寸不同。

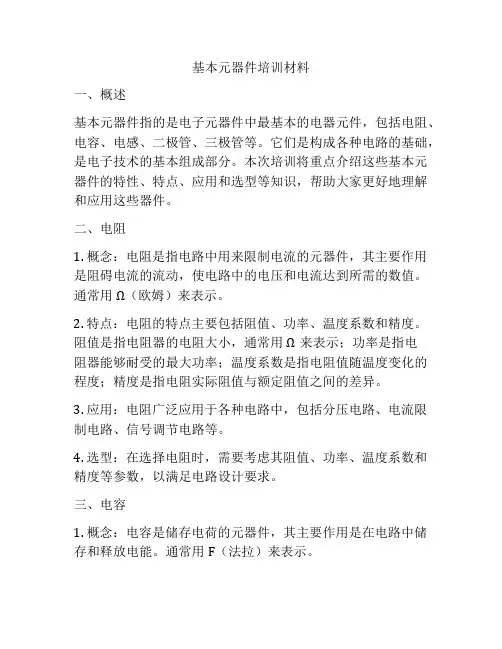

基本元器件培训材料一、概述基本元器件指的是电子元器件中最基本的电器元件，包括电阻、电容、电感、二极管、三极管等。
它们是构成各种电路的基础，是电子技术的基本组成部分。
本次培训将重点介绍这些基本元器件的特性、特点、应用和选型等知识，帮助大家更好地理解和应用这些器件。
二、电阻1. 概念：电阻是指电路中用来限制电流的元器件，其主要作用是阻碍电流的流动，使电路中的电压和电流达到所需的数值。
通常用Ω（欧姆）来表示。
2. 特点：电阻的特点主要包括阻值、功率、温度系数和精度。
阻值是指电阻器的电阻大小，通常用Ω来表示；功率是指电阻器能够耐受的最大功率；温度系数是指电阻值随温度变化的程度；精度是指电阻实际阻值与额定阻值之间的差异。
3. 应用：电阻广泛应用于各种电路中，包括分压电路、电流限制电路、信号调节电路等。
4. 选型：在选择电阻时，需要考虑其阻值、功率、温度系数和精度等参数，以满足电路设计要求。
三、电容1. 概念：电容是储存电荷的元器件，其主要作用是在电路中储存和释放电能。
通常用F（法拉）来表示。
2. 特点：电容的特点包括电容量、工作电压、损耗因素和稳定性等。
电容量是指电容器能够储存的电荷量；工作电压是指电容器能够耐受的最大电压；损耗因素是指电容器在工作过程中的能量损耗；稳定性是指电容值随温度、湿度变化的程度。
3. 应用：电容广泛应用于各种电路中，包括滤波电路、耦合电路、定时电路等。
4. 选型：在选择电容时，需要考虑其电容量、工作电压、损耗因素和稳定性等参数，以满足电路设计要求。
四、电感1. 概念：电感是指电路中储存和释放磁能的元器件，其主要作用是阻碍交流电流的流动，使电路中的电压和电流发生变化。
通常用H（亨利）来表示。
2. 特点：电感的特点包括电感值、电阻、品质因数和工作频率等。
电感值是指电感器的电感大小；电阻是指电感器中产生的电阻大小；品质因数是指电感器的有用能量与损耗能量之间的比值；工作频率是指电感器能够工作的频率范围。
