收音机电子元器件基础

电子行业收音机电子元器件基础1. 引言收音机是人们日常生活中常用的电子设备之一。

它通过接收无线电信号，将信号转换为可听的声音。

实现这一功能的关键是各种电子元器件的配合工作。

本文将介绍电子行业中所使用的收音机电子元器件的基础知识。

2. 收音机电子元器件概述在收音机中，有许多不同的电子元器件发挥着重要的作用。

这些元器件涵盖了各个方面，包括信号处理、放大、调谐和音频输出等。

下面是一些常见的收音机电子元器件：2.1 电容器电容器是一种存储电荷的元件，它由两个导体之间的绝缘体组成。

它在收音机中常用于过滤信号、储存电荷和构建振荡电路等。

常见的电容器有固定电容器和可变电容器。

2.2 电感器电感器是由绕组和磁芯构成的元件，它可以储存磁场能量。

在收音机中，电感器主要用于调谐和滤波电路。

常见的电感器有线圈电感器和铁心电感器。

2.3 二极管二极管是一种具有两个电极的电子元件，它允许电流在一个方向流动，但在反向时阻止电流通过。

在收音机中，二极管用于检波、整流和稳压等。

2.4 三极管三极管是一种具有三个电极的半导体器件，它可以放大电流和电压。

在收音机中，三极管用于放大信号，以增强接收到的信号强度。

2.5 集成电路集成电路是由多个电子元件（如晶体管、电阻、电容等）组合在一起形成的微小芯片。

在收音机中，集成电路常用于实现信号处理和放大功能。

2.6 电阻器电阻器是一种用于限制电流流动的元件。

在收音机中，电阻器主要用于稳定电路中的电流和电压。

常见的电阻器有固定电阻器和可变电阻器。

3. 收音机电子元器件的应用案例了解收音机电子元器件的基础知识后，让我们来看几个具体的应用案例。

3.1 收音机调谐电路在收音机中，调谐电路用于选择和接收特定的无线电频率。

这个电路通常由电容器和电感器组成，它们可以通过调整电容值或电感值来选择想要接收的频率。

3.2 收音机放大电路收音机的放大电路用于放大接收到的信号。

这个电路通常由三极管和电阻器组成，它们可以将接收到的微弱信号放大到可用于驱动扬声器的级别。

制作收音机的心得体会在制作收音机的过程中，我不仅学到了制作技巧，还体会到了电子原理的运作原理和实际应用。

下面我就与大家分享一下我的心得体会。

首先，制作收音机需要一定的电子知识作为基础。

在制作过程中，我学到了电路的构成、电子元器件的选用和使用方法等。

例如，我了解到收音机主要由天线、调谐电路、放大电路和音频输出电路组成。

天线用于接收无线电波信号，调谐电路用于选择和调整频率，放大电路用于放大信号，而音频输出电路则将放大后的信号转换为声音输出。

其次，制作收音机需要具备一定的动手能力和耐心。

在制作过程中，我需要使用各种工具和器件进行连接和调试，例如电线剪刀、焊锡、电阻、电容等。

我发现，焊接电子元器件需要耐心和稳定的手感，否则很容易焊接不稳，导致电路接触不良或短路。

而且，有时候需要反复调试和检查才能保证电路的正常工作。

此外，制作收音机还需要具备一定的创新能力。

当遇到电路连接或调试问题时，我需要灵活运用已有的知识和经验来解决问题。

例如，在调试过程中，如果收音机无法接收到信号，我需要检查天线连接是否良好、调谐电路是否工作正常等。

如果发现问题，我就需要进行修复和调整，通过不断尝试和改进，才能使收音机恢复正常。

在制作收音机的过程中，我还体会到了电子产品的普遍应用和重要性。

收音机是我们日常生活中常见的电子产品之一，它不仅可以用来收听广播节目，还可以作为随身音乐播放器使用。

因此，了解和掌握电子知识对于我们更好地使用和保养电子产品是非常重要的。

总结来说，制作收音机是一项有趣和有挑战性的任务。

通过制作收音机，我不仅学到了电子知识和技能，还培养了动手能力和创新能力。

希望通过我的分享，能激发更多人对电子制作的兴趣和热爱，从而推动电子技术的发展和应用。

1. 通过本次实训，使学生了解收音机的基本结构和工作原理。

2. 掌握收音机的装配、调试和维修方法。

3. 培养学生的动手能力和实际操作技能。

4. 提高学生对电子电路的认识，为后续课程学习打下基础。

二、实训内容1. 收音机基本原理及电路分析（1）收音机的基本组成：天线、输入电路、振荡电路、放大电路、检波电路、滤波电路、输出电路。

（2）收音机的工作原理：接收无线电信号，通过放大、检波、滤波等过程，将无线电信号转换为音频信号，然后输出到扬声器。

（3）收音机电路分析：了解各部分电路的功能、工作原理及相互关系。

2. 收音机元器件识别与检测（1）元器件识别：认识收音机中常用的元器件，如电阻、电容、电感、二极管、三极管等。

（2）元器件检测：使用万用表等工具检测元器件的参数，如电阻、电容、电感、二极管、三极管等。

3. 收音机装配与焊接（1）装配步骤：根据电路图，将元器件按照正确的位置和顺序安装到电路板上。

（2）焊接技巧：掌握焊接的基本操作，如焊接、脱焊、补焊等。

4. 收音机调试与检修（1）调试步骤：按照电路图，对收音机进行调试，调整各部分电路的参数，使收音机正常工作。

（2）检修方法：了解收音机常见故障的原因和检修方法，如信号弱、噪音大、无信号等。

1. 实训准备：了解收音机的基本知识，熟悉实训设备和工具。

2. 实训实施：（1）元器件识别与检测：认识收音机中常用的元器件，并使用万用表检测其参数。

（2）装配与焊接：根据电路图，将元器件按照正确的位置和顺序安装到电路板上，并进行焊接。

（3）调试与检修：对收音机进行调试，调整各部分电路的参数，使收音机正常工作；了解收音机常见故障的原因和检修方法。

3. 实训总结：对实训过程中遇到的问题进行总结，分析原因，提出改进措施。

四、实训结果1. 学生掌握了收音机的基本原理、电路分析、元器件识别与检测、装配与焊接、调试与检修等方面的知识和技能。

2. 学生能够独立完成收音机的装配、调试和检修。

收音机电路原理收音机电路原理是指收音机内部的电子电路设计和工作原理。

在此之前，我们需要了解一些基础知识。

一、电路概述电路是指一组元器件、导线等部件按照一定的连接方式组成的电子设备。

电路中会有不同种类的元器件，如电阻、电容、电感等。

二、收音机的基本原理收音机是一种无线电接收设备，其主要由天线、调谐电路、放大电路和检波解调电路四部分组成。

1. 天线：将电磁波转换成电信号。

2. 调谐电路：将收到的多个无线电信号按频率分别采样，选取其中要收听的电台进行放大。

3. 放大电路：将选定电台的信号放大，以达到语音清晰、音量稳定等效果。

4. 检波解调电路：将放大电路输出的调幅（AM）或调频（FM）信号进行解调，得到音频信号，再经过功放放大，输出音响。

1. 天线电路天线是收音机中的一个重要部分，其作用是将电磁波转换成电信号。

收音机天线分为内置天线和外置天线两种。

一般情况下，内置天线是指收音机本身内部的天线，而外置天线则是通过外部引线接入收音机中。

2. 调谐电路调谐电路是收音机内部的一个放大器电路，可以通过调整电路特定电容器的值，实现对收音机频段的调节。

它的主要作用是选择需要放大的无线电信号，并将其送入放大器。

3. 放大电路放大电路通常用于对选定的电台信号进行放大，以达到语音清晰、音量稳定等效果。

一般情况下，放大电路由几个放大器级联组成。

放大电路有两种类型：同轴电缆放大电路和磁耦合放大电路。

检波解调电路是收音机中的一个电路，用于将放大后的Modulated Carrier Signal（调制载波信号）解调，并得到音频信号。

检波电路可以分为 AM 和 FM 两种，根据对应收音机的类型来选择。

四、总结在实际的收音机设计中，调谐电路、放大电路和检波解调电路都是非常关键的部分。

调谐电路和放大电路在收音机接收信号的过程中起到至关重要的作用，不能失误。

1. 调谐电路调谐电路是用来选取收听频率的一种电路。

收音机中的调谐电路的原理是将天线和电容与电感串联，形成一个谐振电路。

一、实训目的本次收音机制作实训旨在通过实际操作，使学生了解收音机的基本原理和制作过程，提高学生的动手能力、创新能力和团队协作能力。

通过实训，使学生掌握以下技能：1. 识别和检测电子元器件的能力；2. 电子焊接技术；3. 收音机电路板装配技术；4. 收音机调试和维修技术。

二、实训内容1. 收音机基本原理介绍在实训开始前，我们学习了收音机的基本原理，包括天线、调谐电路、放大电路、检波电路、音频放大电路和扬声器等部分。

通过学习，我们对收音机的整体结构和各个部分的作用有了初步的认识。

2. 电子元器件识别与检测在实训过程中，我们学习了如何识别和检测电子元器件。

通过观察元器件的形状、颜色、标记等信息，我们能够正确识别出电阻、电容、二极管、三极管等元器件。

同时，我们还学会了使用万用表等工具对元器件进行检测，确保其性能符合要求。

3. 电子焊接技术焊接是制作收音机的重要环节。

在实训中，我们学习了焊接的基本技巧，如焊接前的清洁、焊接过程中的温度控制、焊接后的检查等。

通过反复练习，我们掌握了电子焊接技术，为后续的收音机制作奠定了基础。

4. 收音机电路板装配在装配环节，我们按照电路图将各个元器件焊接在电路板上。

在实训过程中，我们学会了如何布线、焊接元器件，并确保电路板布局合理、美观。

此外，我们还学会了使用工具对电路板进行固定和调整。

5. 收音机调试与维修完成装配后，我们对收音机进行调试，检查其工作是否正常。

在调试过程中，我们学会了如何使用万用表检测电路板上的各个部分，以及如何排除故障。

此外，我们还学习了收音机的维修方法，为今后遇到类似问题提供了参考。

三、实训成果通过本次实训，我们成功制作了一台收音机，并掌握了以下技能：1. 识别和检测电子元器件；2. 电子焊接技术；3. 收音机电路板装配技术；4. 收音机调试和维修技术。

同时，我们还提高了以下能力：1. 动手能力：通过实际操作，我们掌握了电子制作的基本技能；2. 创新能力：在制作过程中，我们遇到了各种问题，通过思考和尝试，我们找到了解决问题的方法；3. 团队协作能力：在制作过程中，我们互相帮助、共同进步，提高了团队协作能力。

电子元器件知识大全，一文了解所有基本元器件！作为一名专业的电子元器件采购和销售，元器件有些基本知识是必须要懂的，这篇文章为大家整理了常见的电子元器件的知识，一文就可以了解所有哦！一、电阻器※电阻：导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

※电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）①主称②材料③分类④序号※电阻器的分类：①线绕电阻器②薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器③实心电阻器④敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

※电阻器阻值标示方法：1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号：DFGJKM，允许偏差分别为：±0.5%、±1%、±2%、±5%、±10%、±20%。

3、数码法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。

当电阻为五环时，最後一环与前面四环距离较大。

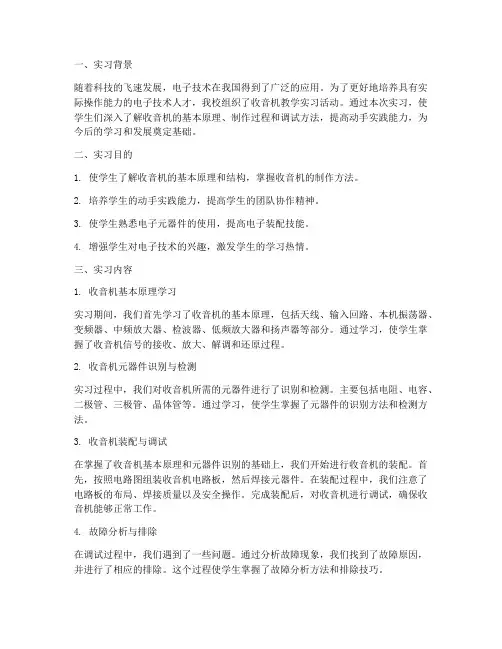

随着科技的飞速发展，电子技术在我国得到了广泛的应用。

为了更好地培养具有实际操作能力的电子技术人才，我校组织了收音机教学实习活动。

通过本次实习，使学生们深入了解收音机的基本原理、制作过程和调试方法，提高动手实践能力，为今后的学习和发展奠定基础。

二、实习目的1. 使学生了解收音机的基本原理和结构，掌握收音机的制作方法。

2. 培养学生的动手实践能力，提高学生的团队协作精神。

3. 使学生熟悉电子元器件的使用，提高电子装配技能。

4. 增强学生对电子技术的兴趣，激发学生的学习热情。

三、实习内容1. 收音机基本原理学习实习期间，我们首先学习了收音机的基本原理，包括天线、输入回路、本机振荡器、变频器、中频放大器、检波器、低频放大器和扬声器等部分。

通过学习，使学生掌握了收音机信号的接收、放大、解调和还原过程。

2. 收音机元器件识别与检测实习过程中，我们对收音机所需的元器件进行了识别和检测。

主要包括电阻、电容、二极管、三极管、晶体管等。

通过学习，使学生掌握了元器件的识别方法和检测方法。

3. 收音机装配与调试在掌握了收音机基本原理和元器件识别的基础上，我们开始进行收音机的装配。

首先，按照电路图组装收音机电路板，然后焊接元器件。

在装配过程中，我们注意了电路板的布局、焊接质量以及安全操作。

完成装配后，对收音机进行调试，确保收音机能够正常工作。

4. 故障分析与排除在调试过程中，我们遇到了一些问题。

通过分析故障现象，我们找到了故障原因，并进行了相应的排除。

这个过程使学生掌握了故障分析方法和排除技巧。

1. 通过本次实习，我对收音机的基本原理有了更深入的了解，提高了自己的动手实践能力。

2. 在实习过程中，我学会了如何识别和检测元器件，掌握了电子装配技能。

3. 通过团队协作，我们共同完成了收音机的装配和调试，培养了团队精神和集体主义精神。

4. 实习过程中，我学会了分析故障原因和排除故障，提高了自己的问题解决能力。

五、总结本次收音机教学实习活动取得了圆满成功。

电子制作实习--收音机制作一、收音机工作原理1.电路原理图收音机的原理是把从天线接受到的高频信号，经检波还原成音频信号，送到扬声器变成音波。

把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。

由于不同频率的无线电波用途较广、接受的电波较多，所以音频信号就会互相干扰，导致音响效果不好，所以当要选择所需的电台并把不要的信号“滤掉”，以免产生干扰，所以在我们收听广播时，使用选台按钮。

由于中频（465kHz）固定，且频率比高频已调信号低、中放的增益可以做的较大，工作较稳定，通频带特性也可做的理想、这样可以使检波器获得足够大的信号，从而使整机输出音质较好的音频信号,所以中频调谐放大电路可以做到选择性好、增益高又不易自激。

这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。

①输入调谐电路输入调谐电路由双连可变电容器的CA和T 1的初级线圈Lab组成，是一并联谐振电路，T l是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLabCA，当改变CA时，就能收到不同频率的电台信号。

②变频电路本机振荡和混频合起来称为变频电路。

变频电路是以VT l为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz的中频信号。

VT l、T2、CB等元件组成本机振荡电路，它的任务是产生一个比输入信号频率高465 KHz的等幅高频振荡信号。

由于C l对高频信号相当短路，T l的次级Lcd的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、cB控制，CB是双连电容器的另一连，调节它以改变本机振荡频率。

T2是振荡线圈，其初次绕在同一磁芯上，它们把VT 1的等电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡的电压由T2的初级的抽头引出，通过C2耦合到VT 1的发射极上。

怀旧！上世纪晶体管收音机中常用的这些电子元器件你还记得
吗
上世纪七八十年代，收音机是那时的电子爱好者们最喜欢搞的电子制作之一。

那时不像现在有各种收音机专用集成电路，当时的爱好者们都是用三极管、电阻、电容这些分立元件来搞收音机制作的。

这里发一些当时制作收音机常用的电子元器件的图片，来回忆一下我们曾经熟悉的那些元器件吧。

▲锗高频管3AG1是当时收音机里常用的高频放大管之一。

▲3DG201是当时收音机里常用的NPN型硅三极管，其参数与金属壳封装的3DG6基本一样。

▲ 3DX204与3CX204为互补管，它们常用于OTL功放电路中。

▲2AP9、2AP10锗二极管是当时收音机里最常用的检波二极管。

▲上图所示的铝电解电容为当时收音机里常用的一种电容，其外壳为铝壳，没有绝缘层。

▲这种云母电容也是当时收音机里常用的电容。

▲单管收音机。

这款收音机只用一个锗高频管3AG1放大信号，检波电路用两个2AP9，耳机为高阻抗耳机。

第一：基本元件第一节电阻器电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是欧姆，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，欧姆常简称为欧。

表示电阻阻值的常用单位还有千欧（kΩ），兆欧（MΩ）。

一、电阻器的种类电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。

在电子产品中，以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。

型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。

在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。

而红颜色的电阻，是ＲＪ型的。

一般老式电子产品中，以绿色的电阻居多。

为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

电阻器当然也有功率之分。

常见的是1/8瓦的“色环碳膜电阻”，它是电子产品和电子制作中用的最多的。

当然在一些微型产品中，会用到1/16瓦的电阻，它的个头小多了。

再者就是微型片状电阻，它是贴片元件家族的一员，以前多见于进口微型产品中，现在电子爱好者也可以买到了（做无线窃听器？）二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。

可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。

所以在弯脚的时候，要特别注意。

在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。
