常用电子元器件基础(阻抗元件)

电子元器件基础知识常用电子元件入门知识阅读：2280次来源：网络媒体摘要：电子元器件包括：电阻、电容器、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶（带）制品、电子化学材料及部品等。

电子元器件基础知识常用电子元件入门知识1．电阻（1）电阻的作用和外形电阻在电路中的主要作用是降压、限流、分流、分压和作偏置元件使用。

电阻在电路中对低频交流电和直流电的阻碍作用是一样的，用字母R来表示。

电阻的外形如下图所示（图3-1）。

（2）电阻的命名电阻的型号由四部分组成，其命名方式如下（图3-2）表示:例如：RH42为：R代表电阻器，H为合成碳膜，4为高电阻，2为序号，意义为高电阻合成碳膜电阻，编号为2。

（3）电阻的识别电阻的常用单位有欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）等。

它们之间的关系是：1兆欧=1000千欧、一千欧=1000欧。

电阻的标识方法有直标法和色环法。

①在生产时直接将电阻阻值的大小印制在电阻器上，如图3-3：②电阻阻值的大小通过色环来表示，一般有4道或5道色环。

4道色环的含义，其中第一道和第二道色环表示2位有效数字，第三道色环表示倍数，第四道色环表示误差等级。

5道色环的含义，其中第一道、第二道、第三道环表示3位有效数字，第四道环表示倍数，第五道环表示误差等级（如图3-4）。

色环一般采用棕、红、橙、黄、绿、蓝、紫、灰、白、黑、金、银色来表示，各颜色的含义如下表：如图3-5所示，如某电阻有4道色环，它表示Ω，误差等级为±10%；如某电阻有5道色环，它表示428KΩ，误差等级为±%。

③贴片电阻（图3-6）的命名贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示。

电子厂电子元器件基础认知一、电阻器：（单位换算、功率大小辨别、色标法计算阻值与误差。

）1.碳膜电阻器2.金属膜电阻器3.线绕电阻器4.氧化膜电阻器5.压敏电阻器6.热敏电阻器7.湿敏电阻器8.水泥电阻器a.电阻器：在电路图中用字母R表示，单位为欧姆，单位符号用Ω表示。

欧姆是德国物理学家，电阻的国际单位制“欧姆”以他的名字命名。

b.电阻单位换算：常用的电阻单位有毫欧(mΩ)、欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)，换算进率为1000。

1000毫欧(mΩ)=1欧姆(Ω)=0.001千欧(KΩ)=0.000001兆欧(MΩ)c.额定功率：规定环境温度下，常见允许消耗功率有1/16W 、 1/8W 、 1/4W 、 1/2W 、 1W 、 2W 、 5W 、10W。

d.色环电阻器电阻值色标法识别：a.国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1%精度的命名：RS-05K1002FTR －表示电阻S －表示功率：05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示温度系数为100PPM。

102－5%精度阻值表示法：前两位为有效数字，第三位表示有多少零，单位Ω，102=1000Ω=1KΩ。

1002－1%精度阻值表示法：前三位为有效数字，第四位表示有多少零，单位Ω，1002=10000Ω=10KΩ。

J －表示精度为5%F －表示精度为1%T －表示编带包装b.误差精度：贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度，常规用的最多的是±1%和±5%，±5%精度的常规是用三位数来表示，例512，前面两位是有效数字，第三位数2表示有多少个零，单位Ω,这样就是5100Ω=5.1KΩ。

常用電子元器件基礎簡介分類:電解電容 陶瓷電容 積層電容安規電容（X 、丫電容） 麥拉電容金屬聚脂薄膜電容 SMD 電容 「熱敏電阻 壓敏電阻固定電阻（CF 、MF 、MOF ） 涂裝絕緣型繞線電阻（KNP ）涂裝絕緣型無感電阻（NKNP ） 耐沖擊電阻 水泥電阻二極體電晶體 IC電感磁性元件類-電子元器件分類一保險絲類（慢速、快速）電容類電容類電阻類半導體類・光耦合器1. 電解電容2. 陶瓷電容3. 積層電容4. 麥拉電容5. 金屬聚脂薄膜電容6. 安規電容7. SMD 電容二. 電阻類1. 熱敏電阻2. 壓敏電阻3. 固定電阻4. 其它類型電阻5. 晶片電阻三. 保險類四. 半導體類1. 二極體2. 電晶體3. 光耦合器4. IC五. 磁性元件類1. 電感2. 變壓器電容器( CAPACITOR ) 電容器:是由兩個金屬電極中間夾一層電，代號“ C”介質構成的電子元件特性:是通交流(AC)，隔直流(DC);通高頻阻低頻.1. 電解電容：C/E---ELECTROLYTIC CAPACITOR電解電容有正負極性之分(本體有兩個引腳，其中短腳的那一邊為負極)，其本體一般都印有容值，誤差，耐壓, 製造商品牌(廠商標誌)等MARKING ,SPS 通常使用容量為0.1uF~4700uF ,誤差為20^%(M 等級),容值越 大，體積越大.單位換算：仆(法拉)=1000mF (毫法)=1000 000uF (微法)=1000 000 000(納法)=1000 000 000 000pF(皮 法). 電壓範圍有：6.3V,10V,16V,25V,35V,50V,100V,200V,400V,450V. 耐溫:85C ,105C ，工作溫度在：40~105C製造商有:(RUBYCON )馨昌，(CHEMICON )佳美工,(JAMICON )凱美,(ELITE )金日，(YIHCON ) 億泓,(PANASONIC )松下.2. 陶瓷電容:C/C---CERAMIC CAPACITOR陶瓷電容有高頻瓷介電容和低頻瓷介電容之分,Y 電容也屬于陶瓷電容，亦為安規電容.本體印有容值，誤差, 耐壓等標示. 例如容值標示:103=10 000pF , 224=22 0000Pf 電壓標示：C $50V(50V 容值下面劃有一橫線“一”).◎ 500V(本體不做標示) ©1KV,2KV(直接標示于容值下面)誤差:J( 5%),K( ±0%),M(±20%),Z(+80%-20%) 耐溫:Y 級(-25E ~85C )和 Z 級(10C ~85°C )製造商有：(TDK)東電化,(OZOK)名家,(PAN OVERSEAS)匯喬.3. 積層電容:(俗名叫 小黃豆”或“獨石電容”)作用:濾波、旁路、耦合、調諧• 符號： ------- 1 -------------- 公式：C1C2C1串聯——II ——I I ——並聯 _____ — |—1^— Cr —| C2串並聯I C 1C2C3 Cr=C1*C2/(C1+C2) ------- C r 一 Cr=C1+C2CrCr=C1*(C2+C3)/C1+(C2+C3)積層電容:C/MLC —MULTIPLE LAYER CAPACITOR,多層電極電容表面光滑•本體呈黃色，考慮其本體細小，一般只標示容值于本體，容值標示類似于陶瓷電容,如223（表示22000pf）, 471 （表示470pF）誤差:J （芳％）,K （±0%）,M（±20%）,Z（+80%-20%）,S（+50%-20%）,P （±00%/-0）耐壓:SPS 常用25V;50V;100V製造商有:（TDK）東電化,（OZOK）名家,（JYH CHUNG ）智中4. 麥拉電容:（亦屬于塑膠電容系列）英文標示:C/MYLAR,本體顏色為GREEN,其容值，誤差，電壓直接標示于本體上，字體一般為白色誤差:J（±5%）,K（±10%）,M（±20%）電壓表示:1H（50V） ,1J（63V） ,2A（100VDC） ,2J （63V）,1A（10V）,1C（16V）,0J（6.3V）,3A（1000V）製造商有:（SUNTRONIC）上穩,（EUROPTRONIC GROUP）優普.5. 金屬聚脂薄膜電容:（即MINI-BOX 電容）英文標示為:C/POLYESTER,金屬聚脂薄膜電容有安規要求，外表通常為黃色，灰色，紫色. 作用:跨電源線，無線電干擾抑制器，天線耦合金屬聚脂薄膜電容容值，誤差，電壓直接標于本體，有些製造商還在本體上印有製造商品牌容值誤差有：±0%（K 級）和坐0%（M級）耐溫:-40C ~100C容值範圍通常在0.01uF~2.2uF.6. 安規電容:丫電容屬于安規電容，本體呈扁圓形,藍色，有Y1和丫2電容之分，在SPS中主要跨接于初次級中間其本體都有容值、誤差、安規MARKING、電壓、類型（Y1或丫2）等標示. 容值誤差為坐0% （M等級），耐壓為250VAC,PIN腳成型方式有直腳和KINK兩種方式.製造商有:（TDK）東電化（MURATA）村田（PAN OVERSEAS）匯喬6.2: X電容屬于安規電容,本體呈方型，黃色，有X1和X2之分別，在SPS中主要應用于EMI部分（即交流輸入部分）本體都有容值、誤差、電壓、類型、電容系列、安規MARK、製造商品牌等標示.容值誤差有±10% （K等級），±0% （M等級）耐壓:250VAC製造商有：（UTX）昱電,（CARLI ）凱利,（HJC）華容,OKAYA7. SMD電容SMD電容包含貼片電解電容(C/E;SMD )，其本體無任何標示型號有0402,0805,1206,1210,1812,2220等幾種電壓有 6.3VDC,10VDC,16VDC,25VDC,50VDC,100VDC二:電阻類：1.熱敏電阻（THERMISTOR ）熱敏電阻屬于安規零件，作用是吸收浪涌電流，起到保護作用•本體一般都有：系列、電流、阻值等標示，以為勤熱敏電阻為CUTTED LEAD LENGTH 4.0mmINNER KINK CUTTED LEADTOLERANCE OF RESISTANCE M: 20%RESISTANCE CODE 083:8Q 3ADISC SIZE:10书溫度特性有：X5R(-55 C ~85C );X7R(-55 C ~125°C );Y5V(-30 C ~85°C).SURGE CURRENT KILLER PRODUCT CODE誤差:±5% （L等級）；±0% （M等級）熱敏電阻分類：負溫度系數熱敏電阻（NTC）和正溫度系數熱敏電阻（PTC）,SPS電源中一般使用負溫度系數熱敏電阻（NTC）.負溫度系數熱敏電阻（NTC）特性:溫度越高；阻值越小.正溫度系數熱敏電阻（PTC）特性：溫度越高;阻值越大.製造商有:（TKS）為勤;（CNR/CENTRA ）舜全.2.壓敏電阻（VARISTOR）壓敏電阻本體都有系列本體尺寸電壓直接標于本體，以為勤為例子：TVR 07 471 K SI STRAIGHT LEAD:EPOXY COATING±10%(TOLERANCE OF VIMA)VIMA=470V(471)7 书(DISC DIAMETER)THINKING V ARISTOR RESISTANCE3. 固定電阻在電子線路中對電流起阻礙作用的電子元件，代號為“R”，是RESISTOR之第一個字母.通常所說的電阻指固定電阻，它是電子線路中使用最多的電子元件•特性:阻礙電流作用:分壓,限流R符號：-------- --------------- 或標示:①阻值:色環標示0123456789黑八、棕紅橙黃綠藍紫灰白21x102=2.1k Q 第一二位數字表示有效數字.第三位數字表示10的倍乖數.第四位數字表示誤差值.（NOTES:精密電阻:第一~三位數字為有效數字，第四位為10的倍乖數，第五位數字表示誤差值）水泥電阻之電阻值及功率直接標示于電阻本體上③誤差：誤差等級B C D F G J K M N V X Z S D誤差值±).1%±.2%±.5%±1%吃％±5%±10%±20%‘ ±30%±40%±50%±80%)+80%±:100%^20%外被顏色紫藍綠棕紅金銀無色③外被＜環氧樹脂涂漆.＞顏色R名稱 碳膜電阻 金屬皮膜電阻 （精密電阻）金屬氧化膜電阻 小型化電阻英文縮寫CF MFMOF SMALL SIZE顏色 米黃色藍色灰色暗紅色O 功率表示法（在電路中）：1/4W1/2W 1W 2W 3W③尺寸:（功率俞大，尺寸俞大）⑥實際應用：1M Q =1000K Q =1000000 Q在電路中的作用是分壓，限流. 連接方式與計算公式：R=U/IR15W1W 以下 10Wd o尺寸 1/8W 1/4W 1/2W 1W 2W L3.26.59.01216T d O1 1D 1.8 2.3 3.2 4.5 6.0串聯：R1R2 並聯:L常用電阻功率尺寸對照表d0.6 0.8 0.80.5左右 0.6①按用途分類:分為光敏電阻，熱敏電阻，壓敏電阻，可變電阻(VR)4. 其它電阻類：除了固定電阻外還有以下電阻： 涂裝絕緣型繞線電阻(KNP) 涂裝絕緣型繞無感電阻(NKNP) 耐沖擊電壓電阻(SCF) 水泥電阻電力型法郎繞線電阻 厚膜排阻電阻器歐• 5•晶片電阻①英文:CHIP RESISTOR③標示:本體上只有標示電阻值：0/000=0Q ;121=120Q ;472=4700Q . ®誤差:J= ±%;F=±1% ◎型號/功率/耐壓對照表 型號定格電力(W)最高使用電壓(V)最高過負荷電壓(V)阻值範圍(Q )±%±2%,±5%0402 1/16 50 100 100Q -100K Q 10Q -1M Q 0603 1/10 50 100 10Q -1M Q 1 Q -10M Q 0805 1/8 150300 10Q -1M Q 1 Q -10M Q 1206 1/4 200 400 10Q -1M Q 1Q -10M Q12101/320040010Q -1M Q1Q -10M Q------------ Rx ---------------- ►Rx=R1+R2串並聯：R2Rx=R1+R2*R3/(R2+R3)2010 1/2200 400 10Q -1M Q 1 Q -10M Q 2512 120040010Q -1M Q1 Q -10M Q©額定電壓:E= P*R E:定格電壓 、P ：定格電力 R:公稱電阻壓三•保險絲：保險絲屬于安規零件，英文:FUSE. 符號：FF圖形：------------ 或O 〜0分類:保險絲按熔斷時間一般分為快速保險絲和慢速保險絲，按結構又可以分為有腳和無腳保險絲 標示:保險絲屬于安規部品，所以本體都有安規符號，具體安規符號由實際申請的安規決定.，例如UL, CSA,VDE,PSE —— 作用:起到保護作用.製造商：CONQUER （功得）,WALTER （華得） 四.半導體:SEMICONDUCTOR導體:導電良好的物質（金，銀，銅鐵等金屬） 絕緣體:不導電的物質（如玻璃，陶瓷,塑料） 半導體:導電性介于導體和絕緣體之間的物質（鍺，矽）特性:單向導電性.作用:整流（AC 轉DC ）;穩壓（穩定電壓）;開關（導通和截止）;發光 封裝:塑膠封裝（整流管，開關管）和玻璃封裝（穩壓管）、金屬封裝 分類:整流二極管穩壓二極管 檢波二極管1.二極體：半導體二極管是用半導體單晶材料（主要是鍺和矽及砷化鎵）制成，所以半導體器件又稱晶體器阻泥/升壓二極管 恆流二極管 變容二極管 ----命名方法：國內半導體器件命名方法 二極管的命名方法是根據分立器件型號命名方法，由5個部分組成： 第一部分：用阿拉伯數字表示器件的電極數目,2——二極管;3------三極管.第二部分：用漢語拼音字母表示器件的材料和極性,A ---表示N 型鍺材料;B---表示P 型鍺材料C---表示N 型矽材料；D---表示P 型矽材料第三部分：用漢語拼音字母表示器件類型 第四部分：用阿拉伯數字表示序號 第五部分：用漢語拼音字母表示規格號國內半導體分立器件型號命名方法規格號 序號例 1： 3 D G 180 C例 2： CS 2 B―r 1 —規格號序號高頻小功率管 NPN 型,矽材料三極管注：場效應器件，半導體特殊器件,復合管,PIN 型管，激光器件的型號命名只有第三，四,五部分.2.電晶體 電晶體大致可以分為三極體和場效應管兩種. 2.1三極體①三極體：代號TRANSISTOR(Q).電流控制器件，有三個電極(基極---B;集電極---C;發射極---E).®分類:電晶體可以分為兩類，即NPN 型和PNP 型.如上圖所示.③作用:開關2.2場效應管①場效應管：代號FET(Field Effect Transistor),電壓控制器件®分類;可以分為結型場效應管(J-FET)和金屬氧化物半導體(簡稱MOSvMetal Oxide Semic on ductor 〉 管).MOS 管又可以分為N 溝道MOS 管(N-CH)和P 溝道MOS 管(P-CH)兩種,SPS 常用P-CH.⑨管腳:有三個引腳，漏極---D(DRAIN);源極---S(SOURCE)柵極---G(GRID)④特性:輸入阻抗高，噪音低，熱穩定性好，壽命長, 3光耦合器光耦合器代號PHOTO COUPLER,光耦合器是將輸入側的發光器件和輸出側的光敏器件 (光敏電阻，光 電二極管，光電三極管，光電池,光控晶閘管等)組裝在同一管殼中構成的，發光器件與光敏器件的管芯相 互靠近且相對放置，除了前者發光，後者接收光之外，其它部分是完全封閉的 分類:光隔離型和光傳感型兩種，光傳感型又分為透過型和反射型 2種.型式:(只列舉其中幾種)4.集成電路①集成電路英文是:IC ——Integrated Circuits場效應器件(C)C ENPN 型匚②定義：集成電路是將晶體管，電阻及電容器等元器件按電路結構的要求，把一個電子單元電路或某一功能，一些功能,甚至某一整機的功能電路集中制作在一個晶片或瓷片上，然後封裝在一個便于安裝焊接的外殼之中•®優點:與分立元件相比較體積小，重量輕,功耗小，結構穩定,功能多•迪分類:按集成度分:小規模集成電路（小于100個元件）；中規模集成電路（100至1000個元件）；大規模集成電路（1000至數萬個）;超大規模集成電路（100000個以上）.另外集成電路還可以按照工藝及電路原理或按照功能進行分類•©封裝:雙列直扦型，扁平型，單列直扦型，金屬圓殼型------.⑥引腳識別：本體表面有平凹小圓點或有缺口標示處為第一腳，逆時針方向數依次遞增五.磁性元件類1.電感器:（CHOCK COIL）電感器是用漆包線在絕緣管或鐵芯，磁芯上的一種電子元件，電感器大體上有帶磁芯（包括各種磁體）和不帶磁芯的2大類.主要範圍是指電感線圈和變壓器，它們的工作原理基本上是相同的.電感線圈是根據電磁感應原理制成的，它是由導線一圈一圈地纏繞在絕緣管上，導線彼此相互絕緣, 這種元件稱為電感線圈，也叫電感器或電感•分類:常用的電感元件有固定電感器，阻流圈，電視機用行線性線圈和行，場振蕩線圈，偏轉線圈以及收音機,錄音機上用的各種電感線圈，還有延遲線和磁關等•它們在電路中起著不同的作用，但都具有在磁場中儲存能量的本領•電感器種類很多，分類方法也不統一，比較常見的方法是按工作性質，繞線結構,導磁體性質和電感形式進行分類•根據其結構和其不同的特點，在各種電器設備中常見的有單層線圈，多層線蜂圈，蜂房線圈，鐵氧體磁芯和鐵粉芯線圈，銅芯線圈，色碼電感器，阻流圈（扼流圈）, 偏轉線圈，行偏轉線圈，振蕩線圈•2..變壓器:「--TRANSFORMER變壓器是電磁能轉換器件，它也是根據電磁感應原理制成的，它的主要作用是變換電壓，電流和阻抗, 在電源和負載之間進行直流隔離，以最大限度的傳送電源能量（功率）.結構:結構由鐵芯（或磁芯）和線圈組成.線圈有2個或2個以上的繞組，其中接電源（或輸入信號）的繞組叫初級線圈，其余的繞組叫次級線圈•原理:當初級線圈接到交流電源或其它信號上，初級回路就有交流電流，因而在鐵芯中產生磁通.根據電磁感應原理，在次級線圈上也會產生感應電壓，當次級連接負載時，在所形成的次級回路中也會有感應電流,由于是利用磁耦合來達到傳遞電能的目的，因而在初級和次級之間就沒有電路的連接，這樣就可以較好的分別兩個回路.分類:按用途分類有電源變壓器，自耦變壓器，調壓變壓器，高頻變壓器，中頻變壓器,脈沖變壓器.。

第3章 常用电子元器件基础知识常用电子元器件包括电阻、电容、电感、二极管、三极管、场效应管等半导体分立器件及常用集成电路，它们是构成电子电路的基本部件。

了解常用电子元器件的基础知识，并学会识别和测量，是正确使用的基础，是组装、调试、维修电子电路必须具备的基本技能。

3.1 电阻、电容、电感器件3.1.1 电阻器电阻器是电子电路中使用最多的元件之一，主要用于控制和调节电路中的电流和电压，用作负载电阻和阻抗匹配等。

电阻器属于无源器件，种类繁多。

按结构形式可分为固定电阻和可变电阻。

固定电阻一般称为“电阻”，可变电阻常称为电位器，如图3-1所示。

按材料可分为碳膜电阻、金属膜电阻和线绕电阻等；按功率规格可分为1/16W、1/8W、1/4W、1/2W、1W、2W、5W等；按误差范围可分为精度为±5%、±10%、±20%等的普通电阻，以及精度为±0.1%、±0.2%、±0.5%、±1%、±2%等的精密电阻。

电阻的类别可以通过外观的标记识别。

（a）固定电阻（b）电位器图3-1 电阻器的符号表示1．电阻器的型号命名方法电阻器的型号命名方法根据《电子设备用固定电阻器、固定电容器型号命名方法》（GB/T 2470—1995），分为4个部分表示，如表3-1所示。

表3-1 电阻器的型号命名方法第1部分第2部分第3部分第4部分用字母表示主称用字母表示材料用数字或字母表示特征用数字表示序号符号意义符号意义符号意义RW电阻器电位器TPUC碳膜硼碳膜硅碳膜沉积膜1，2345普通超高频高阻高温电子工业出版社版权所有盗版必究第1部分 第2部分 第3部分 第4部分 用字母表示主称 用字母表示材料 用数字或字母表示特征用数字表示序号符 号意 义符 号 意 义 符 号 意 义H I J Y SN X R G M合成膜 玻璃釉膜 金属膜（箔） 氧化膜 有机实心 无机实心 线绕 热敏 光敏 压敏7 8 9 G T X L W D精密 电阻器—高压 电位器—特殊函数特殊 高功率 可调 小型 测量用 微调 多圈例如：精密金属膜电阻器R －J －7－3。

电子元器件之电阻器、电容器、电感器第一部分电阻器系列1、概述电阻器是电子电路中应用最广泛的基本元器件之一，在电子设备中约占元件总数的30%以上，其性能的好坏对电路工作的稳定性有极大影响。

1.1定义电阻器，简称电阻（Resistor，通常用“R”表示），是指具有一定阻值，一定几何形状，一定技术性能的在电路中起特定作用的元件。

1.2作用在电子设备中，电阻器主要用于稳定和调节电路中的电流和电压，其次还可作为消耗电能的负载、分流器、分压器、稳压电源中的取样电阻、晶体管电路中的偏执电阻等。

1.3单位电阻器的基本单位是欧姆，用希腊字母Ω表示。

在实际应用中，常常使用由Ω导出的单位，如千欧（k Ω），兆欧（MΩ）等。

2、分类电阻器种类繁多，形状各异，有多种分类方法。

2.1按结构分：2.1.1固定电阻器2.1.2可变电阻器：有滑线变阻器和电位器。

滑线变阻器电位器2.1.3敏感电阻器：有热敏电阻、光敏电阻、压敏电阻、湿敏电阻、气敏电阻等。

2.2按外形分：有圆柱型、圆盘型、管型、方型、片状、纽扣状电阻。

2.3按材料分：2.3.1合金型：用块状电阻合金拉制成合金线或碾成合金箔片，制成电阻。

如线绕电阻，精密合金箔电阻等。

2.3.2薄膜型：在玻璃或陶瓷基体上沉积一层电阻薄膜，膜的厚度一般在几微米以下。

薄膜材料有碳膜、金属膜、化学沉积膜、金属氧化膜等。

2.3.3合成型：电阻体由导电颗粒（石墨、碳黑）和有机（无机）粘接剂混合而成，可以制成薄膜或实芯两种类型。

碳膜电阻金属膜电阻水泥电阻2.4按安装方式分，有插件电阻和贴片电阻。

插件电阻贴片电阻2.5按用途分：2.5.1普通型(通用型)：适用于一般技术要求的电阻，功率在0.05～2W之间，阻值为1Ω～22MΩ，偏差为±5～±20%。

2.5.2精密型：功率小于2W，阻值为0.01Ω～20MΩ，偏差为2%～0. 001%。

2.5.3功率型：功率在2～200W之间，阻值0.15～1MΩ，精度±5～20%，多为线绕电阻，不宜在高频电路中使用。

一、引言电子元器件是电子设备、系统或电路的基本组成部分，它们在电路中起着至关重要的作用。

在电子技术实训过程中，了解和掌握常用电子元器件的特性、应用和操作方法是非常必要的。

本文将介绍几种在电子技术实训中常用的电子元器件，包括电阻、电容、电感、二极管、晶体管、集成电路等。

二、电阻1. 定义：电阻是一种被动元件，用于限制电路中的电流。

它具有阻值，单位为欧姆（Ω）。

2. 分类：根据材料、结构和工作温度等不同，电阻可分为线绕电阻、碳膜电阻、金属膜电阻、水泥电阻等。

3. 应用：电阻在电路中用于限流、分压、分流、保护等。

例如，在电源电路中，电阻用于限流，保护电路元件不受过流损坏。

4. 操作方法：在实训中，使用万用表测量电阻的阻值，注意测量时确保电路断开，避免损坏万用表。

三、电容1. 定义：电容是一种被动元件，用于存储电荷。

它具有容量，单位为法拉（F）。

2. 分类：根据材料、结构和工作频率等不同，电容可分为电解电容、陶瓷电容、薄膜电容、气体电容等。

3. 应用：电容在电路中用于滤波、耦合、旁路、去耦等。

例如，在电源电路中，电容用于滤波，去除电源中的纹波。

4. 操作方法：在实训中，使用万用表测量电容的容量，注意测量时确保电路断开，避免损坏万用表。

四、电感1. 定义：电感是一种被动元件，用于存储磁场能量。

它具有电感值，单位为亨利（H）。

2. 分类：根据材料、结构和频率等不同，电感可分为固定电感、可变电感、铁芯电感、空气芯电感等。

3. 应用：电感在电路中用于滤波、振荡、延迟等。

例如，在电源电路中，电感用于滤波，去除电源中的纹波。

4. 操作方法：在实训中，使用万用表测量电感的电感值，注意测量时确保电路断开，避免损坏万用表。

五、二极管1. 定义：二极管是一种半导体器件，具有单向导电性。

2. 分类：根据材料、结构和特性等不同，二极管可分为硅二极管、锗二极管、肖特基二极管、快恢复二极管等。

3. 应用：二极管在电路中用于整流、稳压、限幅、开关等。

常用电子元件电容电容器俗称电容。

它是在两个金属电机之间夹了一层电介质构成。

所以它具有了存储电荷的能力。

所以在理论上，它对直流电流具有隔断的作用，而交流电流则可以通过，随着交流频率越高，它通过电流的能力也越强。

一些常用电容器外观见图1。

图一电容在电子线路中也是广泛应用的器件之一。

我们多采用它来滤波、隔直、交流耦合、交流旁路等，也用它和电感元件一起组成振荡电路。

电容的分类：按照电介质的不同，电容有很多种。

我们常见、常用的电容主要有：名称优点缺点主要应用瓷片电容体积特别小，高频损耗少，耐高温，价格低廉容量小普遍应用涤纶电容体积小，容量大电解电容容量特别大铝电解电容漏电大，容量不准确。

钽电解电容性能好但价格高耦合、滤波云母电容性能稳定，耐高温、高压。

高频性能好发光二极管纸介电容体积较小，容量较大、价格低高频性能较差我们在大多数的电子制作中，经常应用的是瓷片电容和电解电容。

按照结构的不同，我们将容量固定的电容称为固定电容，而可以调节的称为可调或半可调电容。

普通收音机选台的就是使用可变电容。

我们在线路图中常用“C”来代表电容，用图2的符号来表示固定电容，用图3的符号来表示半可变电容，图4表示可变电容，图5表示双联可变电容。

电解电容一般容量比较大，从1UF到10000UF都比较常见，它是有正负极之份的电容元件，在使用中正极节高电位端，负极接低电位端，不能够反接。

电解电容又分为铝电解、钽电解、铌电解，市面常见的是前两种，其中钽电解常被一些音响发烧友用于音响系统。

电解电容我们常用图6的符号表示。

图6：电解电容的标示符号电容的主要性能数：1、电容标称容量。

描述电容容量大小的参数，单位为“法（F）”。

在实际应用中，以“法”出现的电容很少见到，我们常用的、常见的是其他拓展单位：“微法”（μF）和“皮法”(pf)。

其单位换算公式：1F=1,000,000μF (106μF)=1,000,000,000,000pF (1012pF)2、耐压。

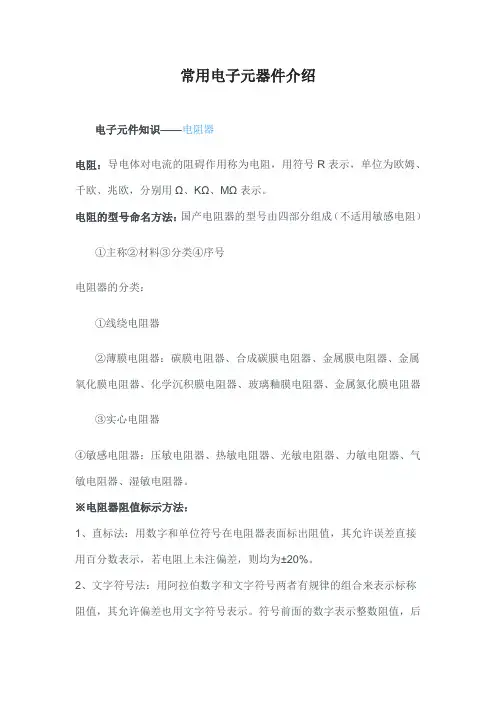

常用电子元器件介绍电子元件知识——电阻器电阻：导电体对电流的阻碍作用称为电阻，用符号R表示，单位为欧姆、千欧、兆欧，分别用Ω、KΩ、MΩ表示。

电阻的型号命名方法：国产电阻器的型号由四部分组成（不适用敏感电阻）①主称②材料③分类④序号电阻器的分类：①线绕电阻器②薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器③实心电阻器④敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。

※电阻器阻值标示方法：1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号：DFGJKM允许偏差分别为：±0.5%±1%±2%±5%±10%±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-±5%、银-±10%、无色-±20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。

当电阻为五环时，最後一环与前面四环距离较大。

前三位为有效数字，第四位为乘方数，第五位为偏差。

贴片电阻的阻值识别：（在通常的贴片电阻电阻表面都标识数字，或用字母来表示，阻值数法如下。

电子元器件基础知识2第一节、电阻器电阻是指电荷在电场力的作用下流过导体时，所受到的阻力。

它用“R”或者“r”表示。

电阻器是电子、电器设备中常用的一种基本元器件，简称电阻。

一、电阻器的种类：电阻器可分为固定电阻器与可变电阻器两大类。

（1）固定电阻器：根据制作的材料不一致，又可分为碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。

（2）可变电阻器：可分为半可调电阻器与电位器两类。

二、电阻器的作用：电阻器在各类电路中阻碍电流的通过，起到降压、分压、稳固与调节电流的作用，与电容组合还可起滤波的作用。

三、电阻器的符号电阻器在电路中通常有下列表示符号：四、电阻器的特性（1）电阻器与电压、电流的关系。

欧姆定律：R=U/I。

串联电路中总电阻等于各分电阻之与：R总=R1+R2+······并联电路中总电阻的倒数等于各分电阻倒数之与：1/R总=1/R1+1/R2+······五、电阻器的要紧参数（1）电阻器的标称阻值。

1 MΩ=1000 KΩ=1000000Ω符合国家标准的电阻器表面都标有电阻值，称之为标称阻值。

电阻的基本单位为欧姆，用字母“Ω”表示，其它单位还有“KΩ”，“MΩ”等。

（2）电阻器的额定功率。

是指电阻器在规定的气压与温度下，长期在交、直流电路中工作时所同意消耗的最大功率。

（3）电阻器的精度等级。

是指电阻器的实际阻值与标称阻值之间所同意的最大误差。

六、电阻器的示值方法（1）直接标示法。

是指将电阻器的要紧参数与技术性直接印注在电阻器表面。

（2）色环标示法。

要紧是插件电阻在其本体上用不一致颜色的色码环使用规定的方式来表示电阻器的阻值大小与误差范围。

（3）文字符号标识法直接将数字与字母印制在电阻器表面，以表示电阻器的要紧参数与技术性能。

各有关数字与字母都有其有关含义。

附表一、电阻器阻值同意误差与字母参照表附表二、EIA-96 标识方式第三位字母表示：Y=10-2 X=10-1 A=100 B=101 C=102 D=103 E=104 F=105附表三、E24系列规格值附：电阻器示值读法：1、E-96系列示值（单位为欧姆[Ω]）：a)、用数值表示：第一~第三位为有效数字，第四位为10的幂指数,即10的多少次方。

经典电子元器件基础知识(入门篇)经典电子元器件基础+高级知识介绍第一节电阻器：电阻，英文名resistance，通常缩写为R，它是导体的一种基本性质，与导体的尺寸、材料、温度有关。

欧姆定律说，I=U/R，那么R=U/I，电阻的基本单位是XXX，用希腊字母“Ω”表示，有这样的定义：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

电阻的主要职能就是阻碍电流流过。

事实上，“电阻”说的是一种性质，而通常在电子产品中所指的电阻，是指电阻器这样一种元件。

师傅对徒弟说：“找一个100欧的电阻来！”，指的就是一个“电阻值”为100欧姆的电阻器，XXX常简称为欧。

表示电阻阻值的常用单位还有千欧（kΩ），XXX（MΩ）。

一、电阻器的种类：电阻器的种类有很多，通常分为三大类：固定电阻，可变电阻，特种电阻。

在电子产品中，以固定电阻应用最多。

而固定电阻以其制造材料又可分为好多类，但常用、常见的有ＲＴ型碳膜电阻、ＲＪ型金属膜电阻、ＲＸ型线绕电阻，还有近年来开始广泛应用的片状电阻。

型号命名很有规律，Ｒ代表电阻，Ｔ－碳膜，Ｊ－金属，Ｘ－线绕，是拼音的第一个字母。

在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是ＲＴ型的。

而红颜色的电阻，是ＲＪ型的。

一般老式电子产品中，以绿色的电阻居多。

为什么呢？这涉及到产品成本的问题，因为金属膜电阻虽然精度高、温度特性好，但制造成本也高，而碳膜电阻特别价廉，而且能满足民用产品要求。

二、电阻器的标识这些直接标注的电阻，在新买来的时候，很容易识别规格。

可是在装配电子产品的时候，必须考虑到为以后检修的方便，把标注面朝向易于看到的地方。

所以在弯脚的时候，要特别注意。

在手工装配时，多这一道工序，不是什么大问题，但是自动生产线上的机器没有那么聪明。

而且，电阻器元件越做越小，直接标注的标记难以看清。

因此，国际上惯用“色环标注法”。

事实上，“色环电阻”占据着电阻器元件的主流地位。

“色环电阻”顾名思义，就是在电阻器上用不同颜色的环来表示电阻的规格。

第一章常用电子元器件知识第一节、电阻器1.1 电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.1.2 电阻器的英文缩写：R（Resistor）及排阻RN1.3 电阻器在电路符号：R 或WWW1.4 电阻器的常见单位:千欧姆（KΩ）, 兆欧姆（MΩ）1.5 电阻器的单位换算: 1兆欧=103千欧=106欧1.6 电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段导体的电阻成反比。

即欧姆定律：I=U/R。

表 1.7 电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。

1.8 电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器。

1.9 电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。

a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的即为±20%.b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472 表示47×102Ω（即4.7K Ω）；104则表示100KΩ、;R22表示0.22Ω、 122=1200Ω=1.2KΩ、 1402=14000Ω=14KΩ、R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω.c、色环标注法使用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差范围(见图一)四色环电阻器（普通电阻)标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数(10的倍幂)允许误差图1-1 两位有效数字阻值的色环表示法如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围.(见图二)五色环电阻器（精密电阻）图1-2 三位有效数字阻值的色环表示法d、SMT精密电阻的表示法，通常也是用3位标示。

电子元器件基础知识五、常用电阻器1.5 金属膜电位器金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。

特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。

1.6 导电塑料电位器用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。

特点是：平滑性好、分辩力优异耐磨性好、寿命长、动噪声小、可靠性极高、耐化学腐蚀。

用于宇宙装置、导弹、飞机雷达天线的伺服系统等。

1.7 带开关的电位器有旋转式开关电位器、推拉式开关电位器、推推开关式电位器1.8 预调式电位器预调式电位器在电路中，一旦调试好，用蜡封住调节位置，在一般情况下不再调节。

1.9 直滑式电位器采用直滑方式改变电阻值。

1.10 双连电位器有异轴双连电位器和同轴双连电位器1.11 无触点电位器无触点电位器消除了机械接触，寿命长、可靠性高，分光电式电位器、磁敏式电位器等。

2、实芯碳质电阻器用碳质颗粒壮导电物质、填料和粘合剂混合制成一个实体的电阻器。

特点：价格低廉，但其阻值误差、噪声电压都大，稳定性差，目前较少用。

3、绕线电阻器用高阻合金线绕在绝缘骨架上制成，外面涂有耐热的釉绝缘层或绝缘漆。

绕线电阻具有较低的温度系数，阻值精度高，稳定性好，耐热耐腐蚀，主要做精密大功率电阻使用，缺点是高频性能差，时间常数大。

4、薄膜电阻器用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。

主要如下：4.1 碳膜电阻器将结晶碳沉积在陶瓷棒骨架上制成。

碳膜电阻器成本低、性能稳定、阻值范围宽、温度系数和电压系数低，是目前应用最广泛的电阻器。

4.2 金属膜电阻器。

用真空蒸发的方法将合金材料蒸镀于陶瓷棒骨架表面。

金属膜电阻比碳膜电阻的精度高，稳定性好，噪声，温度系数小。

在仪器仪表及通讯设备中大量采用。

4.3 金属氧化膜电阻器在绝缘棒上沉积一层金属氧化物。

由于其本身即是氧化物，所以高温下稳定，耐热冲击，负载能力强。
