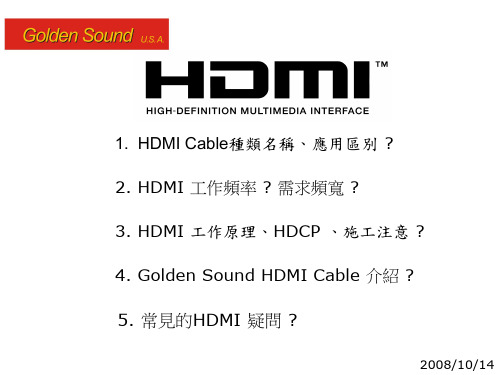

1.HDMI Cable種類名稱、應用區別?2.HDMI 工作頻率? 需求頻寬?3. HDMI 工作原理、HDCP 、施工注意?4. Golden Sound HDMI Cable 介紹?5. 常見的HDMI 疑問?2008/10/141. HDMI Cable 種類名稱參考資料/download/guidelines/2007_10HDMI_Trademark_Guidelines_FINAL_English_msw.doc第一種Standard(標準型) HDMITM Cable (Cat.1)第二種High Speed(高速型) HDMITM Cable (Cat.2)R G B 480P R G B720P R G B1080P R G B720P R G B 720P R G B 1080P Standard HDMI Cable (Cat.1)0.81Gdps 2.23Gdps 4.46Gdps 3.34Gdps 6.68Gdps 6.68GdpsHDMI ver 1.0 ~ 1.2a 版(8bit / 60Hz)HDMI ver 1.3 ~ 1.3b 版(12bit / 120Hz)High Speed HDMI Cable (Cat.2)HDMI ver 1.3 ~ 1.3b 版(12bit / 60Hz)HDMI ver 1.3 ~ 1.3b 版(12bit / 60Hz)1-1 . HDMI 規格區分1-2 : Standard HDMI Cable版本及應用區別HDMI 1.02002年12月9日提出, 支援STEREO音頻HDMI 1.12004年5月20日提出提出, 支援DVD音頻( DVD Audio ) HDMI 1.22005年5月20日提出,支援8聲道1bit音頻(SACD所使用者) 讓PC訊源可使用HDMI Type A 接頭HDMI 1.2a2005年12月14日提出, 支援DTS音頻完全確立CEC通道的功能，指令集，以及相容性測試程序1-3 : High Speed HDMI Cable版本及應用區別HDMI 1.32006年6月22日提出資料傳送速度至340 Mhz (資料傳送頻寬10.2 Gbps)從24bit色域(1677萬色)擴張支援至30-bit, 36-bit, 與48-bit (RGB or YCbCr) 色域（相當於超過十億色顯示）支援新的xvYCC色彩標準支援Dolby TrueHD以及DTS-HD Master Audio 訊號輸出 提出新的小型化接頭C Type以支援輕便型攝錄影機HDMI 1.3a : 2006年11月10日提出HDMI 1.3b: 2007年03月26日公布HDMI 1.3c : 2008年07月25日公布TYPE A,B,C 的應用差異?1-4. Deep color 讓色彩更細緻表現Input value Display value8 bit 畫質12 bit Deep color畫質.紅色直線為理想的色階變化2 bits = 4 colors 4 bits = 16 colors2. HDMI 工作頻率? 需求頻寬?Standard HDMI Cable (8 bit/1.2a ) 720P/60Hz (f:74.25MHz)1080p/24Hz (f:74.25MHz)1080p/60Hz (f:148.5MHz)High Speed HDMI Cable (12 bit/1.3 ) 1080p/60Hz (f:222.75MHz)2-1. 720p/1080p眼圖測試720p/10M/60Hz/8bit 頻率:74.25MHz頻寬:2.2275GHz 1080p/10m/60Hz/8bit頻率:148.5MHz頻寬:4.455GHz1080p/10M/60Hz/12bit頻率:222.75MHz頻寬:6.6825GHz10M HDMI Cable 在不同頻寬下的眼圖測試3. 工作原理HDCP 施工注意DisplayAVR/Repeater Source 101010101010101010101010101010101010101010101010010101010101010101010101010101010101010101010TMDS TMDSDDCDDC HPD/5V3-1. HDCP 工作原理其運作方式是，當DVD與投影機透過HDMI端子線連接時，DVD就會送出一組HDCP認證碼，給投影機進行認證，在經過確認之後投影機就能正常的播放影像訊號。

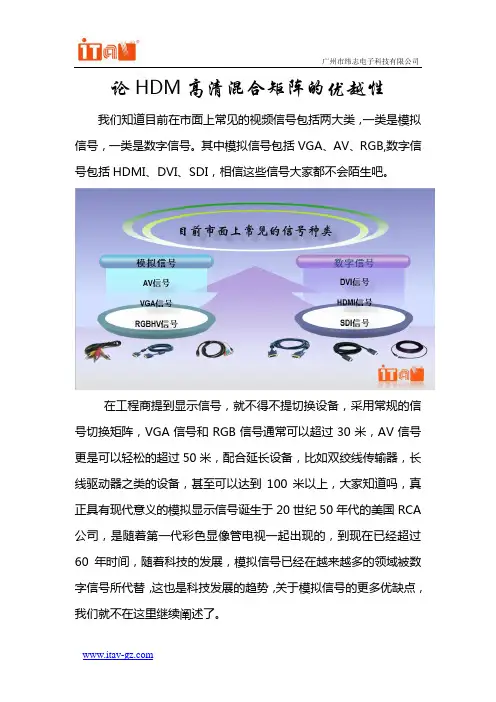

论HDM高清混合矩阵的优越性我们知道目前在市面上常见的视频信号包括两大类，一类是模拟信号，一类是数字信号。
其中模拟信号包括VGA、AV、RGB,数字信号包括HDMI、DVI、SDI，相信这些信号大家都不会陌生吧。
在工程商提到显示信号，就不得不提切换设备，采用常规的信号切换矩阵，VGA信号和RGB信号通常可以超过30米，AV信号更是可以轻松的超过50米，配合延长设备，比如双绞线传输器，长线驱动器之类的设备，甚至可以达到100米以上，大家知道吗，真正具有现代意义的模拟显示信号诞生于20世纪50年代的美国RCA公司，是随着第一代彩色显像管电视一起出现的，到现在已经超过60年时间，随着科技的发展，模拟信号已经在越来越多的领域被数字信号所代替，这也是科技发展的趋势，关于模拟信号的更多优缺点，我们就不在这里继续阐述了。
说到数字信号，通常指的就是DVI信号，HDMI信号，SDI信号。
提到数字信号的切换设备，最早期的当然属单一信号的切换矩阵，像DVI矩阵，HDMI矩阵和近年来慢慢普及的SDI矩阵，这种结构的矩阵产品主要用于单一种类信号的切换，由于数字信号的的特性，具有较高的保密性，可以传输加密的图像信号，另外，由于数字信号属于高频高带宽信号，不易受到强弱电这类低频信号的干扰，正是由于其高频高带宽的特性，使其可以传输较高分辨率的图像，分辨率普遍都可以达到全高清的1920*1080，高清信号矩阵也有缺点，首先不支持模拟信号，在模拟向数字，标清向高清过渡的这段时间里，这两种信号必然会大量的同时存在，单一的高清数字矩阵很显然不能接入模拟信号，如果必须要接入，就得配备数模或者模数转换设备，也就是各种VGA/DVI转换器，VGA/HDMI转换器之类的，需要大量外围设备配合才能够比较完整的实现多信号切换分配的任务。
再来看传输距离，DVI 和HDMI信号标准传输距离分别为8米和15米，配合延长设备，DVI和HDMI信号一般可以达到50米甚至更长，这样的传输距离，在一般的应用工程中都是偏短的，如果需要传输到更远，则必须增加一些信号延长设备。

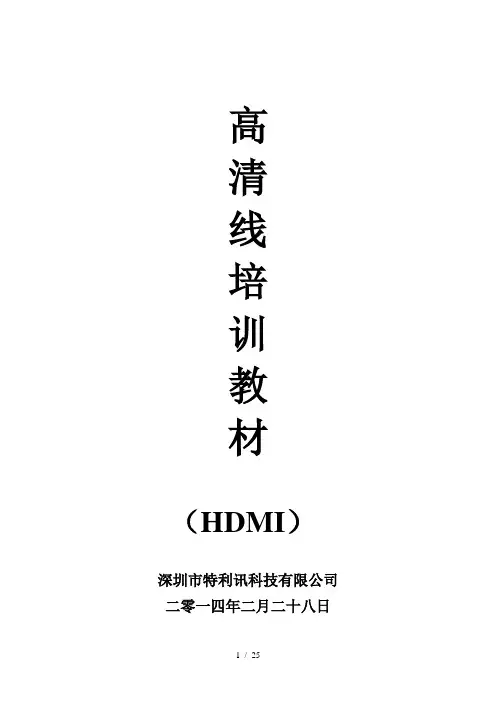

高清线培训教材（HDMI）深圳市特利讯科技有限公司二零一四年二月二十八日目录一．..................................................HMDI简介二．..................................................HDMI功能三．..................................................HDMI线材四．..................................................HDMI接口五．..................................................HDMI线材加工六．...................................................HDMI线材市场需求及应用一．HDMI简介1.1.HDMI接口基础知识详解HDMI的英文全称是“High Definition Multimedia Interface”，中文的意思是高清晰度多媒体接口。
HDMI接口可以提供高达18Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。
同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号传送。
应用HDMI的好处是：只需要一条HDMI线，便可以同时传送影音信号，而不像现在需要多条线材来连接；同时，由于无线进行数/模或者模/数转换，能取得更高的音频和视频传输质量。
对消费者而言，HDMI技术不仅能提供清晰的画质，而且由于音频/视频采用同一电缆，大大简化了家庭影院系统的安装。
2002年的4月，日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝共7家公司成立了HDMI组织开始制定新的专用于数字视频/音频传输标准。
2002年岁末，高清晰数字多媒体接口(High-definition Digital Multimedia Interface)HDMI 1.0标准颁布。

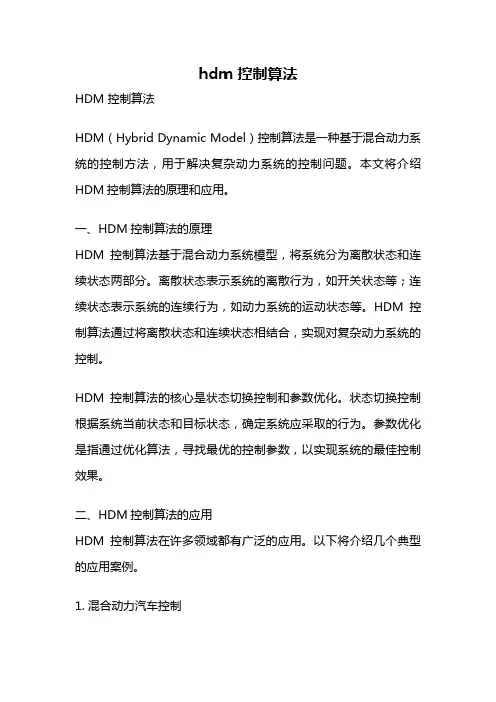

hdm 控制算法HDM 控制算法HDM（Hybrid Dynamic Model）控制算法是一种基于混合动力系统的控制方法，用于解决复杂动力系统的控制问题。
本文将介绍HDM控制算法的原理和应用。
一、HDM控制算法的原理HDM控制算法基于混合动力系统模型，将系统分为离散状态和连续状态两部分。
离散状态表示系统的离散行为，如开关状态等；连续状态表示系统的连续行为，如动力系统的运动状态等。
HDM控制算法通过将离散状态和连续状态相结合，实现对复杂动力系统的控制。
HDM控制算法的核心是状态切换控制和参数优化。
状态切换控制根据系统当前状态和目标状态，确定系统应采取的行为。
参数优化是指通过优化算法，寻找最优的控制参数，以实现系统的最佳控制效果。
二、HDM控制算法的应用HDM控制算法在许多领域都有广泛的应用。
以下将介绍几个典型的应用案例。
1. 混合动力汽车控制混合动力汽车是一种将内燃机和电动机结合起来的汽车。
HDM控制算法可以应用于混合动力汽车的能量管理系统，实现对汽车动力系统的优化控制。
通过根据车辆当前状态和驾驶需求，决定内燃机和电动机的工作状态和功率分配，可以提高汽车的燃油经济性和性能。
2. 机器人控制机器人是一种复杂的动力系统，HDM控制算法可以应用于机器人的路径规划和运动控制。
通过将机器人的行为分为离散状态和连续状态，可以实现机器人在不同环境下的灵活控制和智能决策。
3. 能源系统控制能源系统是一个复杂的动力系统，包括发电、输电和用电等环节。
HDM控制算法可以应用于能源系统的优化调度和能量管理，实现对能源系统的高效控制和资源利用。
4. 工业自动化控制HDM控制算法可以应用于工业自动化系统的控制，如生产线的优化调度和机器设备的控制。
通过将系统的行为分为离散状态和连续状态，可以实现对工业自动化系统的高效控制和智能化决策。
三、总结HDM控制算法是一种基于混合动力系统的控制方法，通过将系统的行为分为离散状态和连续状态，实现对复杂动力系统的控制。

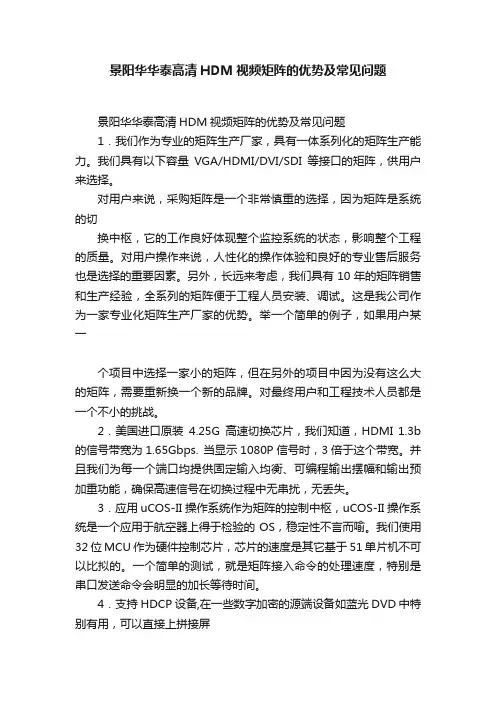

景阳华华泰高清HDM视频矩阵的优势及常见问题景阳华华泰高清HDM视频矩阵的优势及常见问题1．我们作为专业的矩阵生产厂家，具有一体系列化的矩阵生产能力。
我们具有以下容量VGA/HDMI/DVI/SDI等接口的矩阵，供用户来选择。
对用户来说，采购矩阵是一个非常慎重的选择，因为矩阵是系统的切换中枢，它的工作良好体现整个监控系统的状态，影响整个工程的质量。
对用户操作来说，人性化的操作体验和良好的专业售后服务也是选择的重要因素。
另外，长远来考虑，我们具有10年的矩阵销售和生产经验，全系列的矩阵便于工程人员安装、调试。
这是我公司作为一家专业化矩阵生产厂家的优势。
举一个简单的例子，如果用户某一个项目中选择一家小的矩阵，但在另外的项目中因为没有这么大的矩阵，需要重新换一个新的品牌。
对最终用户和工程技术人员都是一个不小的挑战。
2．美国进口原装4.25G高速切换芯片，我们知道，HDMI 1.3b 的信号带宽为1.65Gbps. 当显示1080P信号时，3倍于这个带宽。
并且我们为每一个端口均提供固定输入均衡、可编程输出摆幅和输出预加重功能，确保高速信号在切换过程中无串扰，无丢失。
3．应用uCOS-II 操作系统作为矩阵的控制中枢，uCOS-II 操作系统是一个应用于航空器上得于检验的OS，稳定性不言而喻。
我们使用32位MCU作为硬件控制芯片，芯片的速度是其它基于51单片机不可以比拟的。
一个简单的测试，就是矩阵接入命令的处理速度，特别是串口发送命令会明显的加长等待时间。
4．支持HDCP 设备,在一些数字加密的源端设备如蓝光DVD 中特别有用，可以直接上拼接屏5．多种控制方式，前面板按键盘、遥控器，RS-232，RS-485，网络控制，方便用户根据具体需要选择，如RS-485在距离比较远，或多个用户时就比RS-232有优势，而前面板按键在设备初步调试就很管用6．面板的功能：HDMI 前面板功能说明POWER：电源指示灯，打开电源后指示灯会亮RUN：运行状态指示灯，上电后，机器若正常运行为1Hz闪烁IR：红外遥控感应窗口1键：HDMI输入或输出1选择按键2键：HDMI输入或输出2选择按键3键：HDMI输入或输出3选择按键4键：HDMI输入或输出4选择按键……ALL键：HDMI某一输入到所有输出按键7．LED灯指示工作的状态，心跳指示灯告诉你设备的CPU工作良好;8．KEYTONE蜂鸣器提示声音，这是一个非常好的功能。

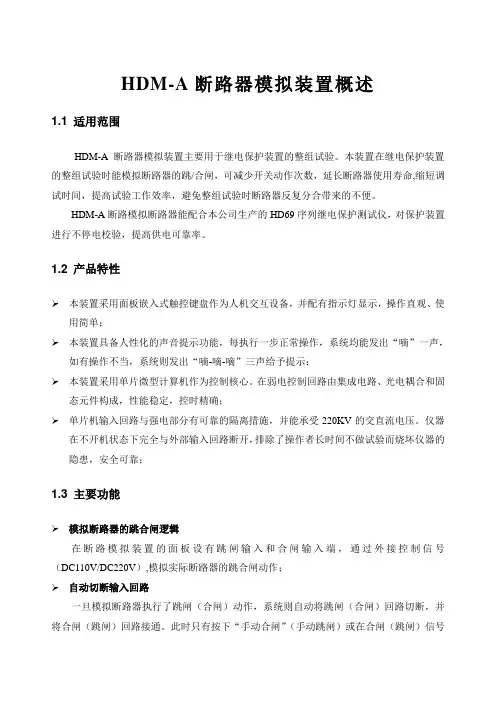

HDM-A断路器模拟装置概述1.1 适用范围HDM-A断路器模拟装置主要用于继电保护装置的整组试验。
本装置在继电保护装置的整组试验时能模拟断路器的跳/合闸，可减少开关动作次数，延长断路器使用寿命,缩短调试时间，提高试验工作效率，避免整组试验时断路器反复分合带来的不便。
HDM-A断路模拟断路器能配合本公司生产的HD69序列继电保护测试仪，对保护装置进行不停电校验，提高供电可靠率。
1.2 产品特性本装置采用面板嵌入式触控键盘作为人机交互设备，并配有指示灯显示，操作直观、使用简单；本装置具备人性化的声音提示功能，每执行一步正常操作，系统均能发出“嘀”一声，如有操作不当，系统则发出“嘀-嘀-嘀”三声给予提示；本装置采用单片微型计算机作为控制核心。
在弱电控制回路由集成电路、光电耦合和固态元件构成，性能稳定，控时精确；单片机输入回路与强电部分有可靠的隔离措施，并能承受220KV的交直流电压。
仪器在不开机状态下完全与外部输入回路断开，排除了操作者长时间不做试验而烧坏仪器的隐患，安全可靠；1.3 主要功能模拟断路器的跳合闸逻辑在断路模拟装置的面板设有跳闸输入和合闸输入端，通过外接控制信号（DC110V/DC220V）,模拟实际断路器的跳合闸动作；自动切断输入回路一旦模拟断路器执行了跳闸（合闸）动作，系统则自动将跳闸（合闸）回路切断，并将合闸（跳闸）回路接通。
此时只有按下“手动合闸”（手动跳闸）或在合闸（跳闸）信号输入端输入有效的信号（即DC220V/DC110V），仪器才会将跳闸（合闸）回路接通；这样能够很好的避免外部信号长时间不切断而可能引起的仪器损坏；模拟断路器的手动操作通过设有手动跳闸，手动合闸按钮，模拟实际断路器的“手动跳闸”和“手动合闸”操作；本装置设有分相/三相操作选择，选择为三相操作时，跳/合闸脉冲或手动跳/合闸均使三相模拟断路器动作。
在分相操作时，跳合闸脉冲仅使相应相动作，另两相状态不变。
模拟断路器的跳合闸时间在断路器模拟装置的面板设有跳、合闸时间按钮，模拟实际断路器的跳、合闸时间； 模拟断路器的跳合闸电流本装置设有0A、0.25A、0.5A、1A、2A、3A、4A、5A七档电流选择，模拟真实断路器跳/合闸回路阻抗的额定电流值。
⾳频信号类型及协议基础知识⼀、模拟信号智能硬件产品中，模拟⾳频主要⽤在：喇叭播放声⾳、Line-in外接⾳源、麦克风输⼊等。
通常看到的⾳频波形，都是模拟⾳频，能够和声⾳实际的波动完全对应起来。
当前有不少⾳频产品使⽤D类⾳频功放，输出波形看起来是⽅波，但实际上还是属于模拟⾳频类型。
是⾼频载波叠加的模拟⾳频的波形，经过LC滤波之后能够还原成模拟⾳频波形。
如下图，下半部分是D类功放输出的⽅波状的⾳频信号，上半部分的正⽞波是还原出来的模拟⾳频波形。
⼆、数字信号（I2S/PCM/TDM/PDM/SPDIF）1.IIS(I2S): Philips Inter-IC sound Bus，⼀根data线最多2 channel数据。
I2S(Inter-IC Sound Bus)是飞利浦公司为数字⾳频设备之间的⾳频数据传输⽽制定的⼀种总线标准。
在飞利浦公司的I2S标准中，既规定了硬件接⼝规范，也规定了数字⾳频数据的格式。
特点 :效率⾼主要传输⾳乐。
（1）从MCU往Codec传⾳乐数据，⼀般使⽤I2S。
先传⾼位再传低位，数据的MSB从LRCLK边沿起延迟1 BCLK。
包含三个时钟：主时钟（MCLK）系统时钟，⼀般是12.288MHz 18.432MHz等，⼀般是位时钟（Bclk）的256倍或384倍；左右声道帧时钟（LRCLK）低电平左声道⾼电平右声道；位时钟(BCLK，也有叫串⾏ )传输⼀位数据的时钟周期;（2）对齐⽅式 左对齐：数据的MSB在LRCLK边沿起第⼀个BCLK上升沿⽤的⽐较少 右对齐：数据的LSB靠左LRCLK的上升沿 sony使⽤这种格式（3）电压（TTL）输出 VL <0.4V VH>2.4V 输⼊电压 VIL=0.8V VIH=2.0V IIS标准格式 右对齐模式 左对齐模式2.PCM: 区别于PCM编码，也是种通讯协议，主要传送语⾳。
PCM（PCM-clock、PCM-sync、PCM-in、PCM-out）脉冲编码调制，模拟语⾳信号经过采样量化以及⼀定数据排列就是PCM。
一、HDMI接口的工作原理这张图是HDMI接口的架构示意图。
从左边的信号源中你可以看到，HDMI接口的信源可以是任何支持HDMI输出的设备，而接入端也可以是任何带有HDMI输入接口的设备。
无论他们是音频设备、视频设备还是控制设备，HDMI接口都可以应用其中。
在HDMI接口中的数据信号采用的是TMDS最小化传输差分信号协议。
这种数据传输协议曾经在DVI 接口上得到广泛的应用。
而HDMI接口上的数据信号也沿用了这种协议。
这种协议会将标准8bit数据转换为10bit信号，并且在转换过程中使用微分传送。
微分传送这种技术也曾经被广泛的应用于千兆以太网的数据传输中。
在HDMI接口中音频、视频数据的传输时可以使用三条TMDS数据通道。
视频信息在传送时被转换城连续的24bit像素数据，每个时钟周期可以传送10bit的数据。
像素时钟周期传输比率大约在25MHz 至165MHz之间。
一般来说标准的NTSC 480i隔行信号的像素时钟传输比率大约为13.5MHz。
若传输信号的比率小于25MHz，HDMI会采用自动循环技术填补码率，将信号的码率提升到25MHz的水平。
而HDMI接口最高每秒可以传输165M像素的数据量，这个数据吞吐能力是相当惊人的。
在未来一段时间内足以应付高码率，高数据流家用电器的信号传输任务。
HDTV最高的标准是1080p，它每屏的分辨率为1920X1080，若每秒传输60帧图像（1080p@60），那么最终的像素时钟传输比率为124.4MHz。
由此看来HDMI接口完全可以从容应付当今的消费电子产品的各项应用。
当然HDMI也支持双接口并联模式，那样可以提供惊人的330MHz传输比率。
但是目前这种双并联HDMI接口不会用于一般消费阶层。
在HDMI中所采用的视频信号的编码方式为RGB格式，如YCbCr 4:4:4 或YCbCr 4:2:2格式，他们每个像素都是24bit。
YCbCr是一种数字视频信号的格式，它与YPbPr格式相类似。
HDMI基础知识DVI的缺点是没有附带Audio音频联接，而且DVI的接口插座是沿袭以前的一些插座模式（例如什么P&D、DFP ...），显得有些大。
大家都知道如今计算机多媒体常用的IEEE1394以及USB接口吧，都很小、轻灵。
但它们的速度也不慢啊。
DVI 的下一代继承者：HDMI 出现了，解决了俺说的上述问题。
本图相片中的插座只有DVI-D，还没有HDMI 插座：HDMI 的样式：与大家经常玩的USB接口、IEEE1394 接口以及一些数码相机的接口相仿，但是内含全部Video视频，Audio 音频联接信号。
麻雀虽小，五脏俱全。
承担将来的HDTV 高清晰数字电视信号传输也绰绰有余，大家不必担心：）HDMI 肯定会替代DVI 的，HDMI 发扬光大了DVI 的特点（数字视频信号TMDS传输），并融入了AUDIO （数字音频信号传输）。
所以HDMI ＝VIDEO+HDCP+AUDIO （数字视频，版权保护，数字音频）。
出于向下兼容的考虑，HDMI兼容DVI，所以有许多可行的解决方案，例如：从视频源（HTPC、影碟机、机顶盒等）处的DVI-D 信号，汇集别处的音频源的音频信号，一起接驳在终端的HDMI接口处。
还可以由信号源（例如影碟机、机顶盒等）的HDMI接口处，将视频和音频信号分离（剥离），分别供给你的音视频终端：例如影碟机的HDMI 输出中的视频给DVI 接口的投影仪，同时影碟机的HDMI 输出中的音频供给AV Receiver （功放），你看不矛盾吧^_^HDMI支持标准、增强、以及高清晰数字电视视频、以及标准立体声、多声道环绕立体声数字音频格式。
HDMI支持未经压缩的数字视频信号，注意是“未经压缩”，那可是“纯正”高保真哪！同样HDMI是被那些联盟的成员一起开发的，自然少不了Silicon Image （竟跟他们打交道了）。
具备HDMI 的机器已经面世：大家看到两个机器背面的 HDMI 输出接口／插座了吧。
右侧的那台机器的 DCDI 标志的右边，就是 HDMI OUT 。
HDMI 目前已经有1.1 的版本了。
现在已经有具备HDMI 的家用型器材面世了。
相继的配套线缆也会普及的……这是一个以往的 AV 联接与最新的HDMI 联接的图例。
注意这只是图例，与实际联接略有出入。
假设DVD影碟机是色差（分量）输出到功放（AV Receiver ），因此需要三根色差线作为视频联接。
DVD 影碟机输出 5.1 声道的环绕声输出到功放，因此需要6根音频线。
（假设是DVD 影碟机的内置解码器解码后输出，实际大部分用家是依靠影碟机的同轴或光纤的SPDIF 输出至功放的。
咱们这里只是举例而已。
）数字电视（卫星或者有线）机顶盒是色差输出至功放，也需要三根视频线。
假设机顶盒是立体声双声道输出，因此需要两根音频线。
由功放接屏幕电视机，也需要两根立体声的音频线，三根色差的视频线。
这里没有考虑实际的多声道音箱组，只是假设功放只联接了大屏幕电视机。
实际广大发烧友是用功放接多声道环绕音箱的。
这里只是举例，与实际应用有些不同，各位不要见怪。
这样的传统的联接方法：需要 19 根信号线（9 根视频线， 10根音频线）38个联接处如今若是采用HDMI 规范时，只需如此的简单联接了：大家可以看到：由原先的19根线，38 各联接处，全部略减为只需3根线缆，6个（插头/插座）联接处。
就可以全部搞掂（高质量的数字音频以及数字视频信号的同步传输）。
不必担心：同样是高质量的视频信号传输（高清晰的都不在话下），以及高质量的多声道的数字音频信号传输。
联接很简单了吧……当然有时候音频和视频也不是必须同时联结/传输的，例如：视频源/负责视频切换的功放等，接投影仪时，就不需要音频信号。
但是用于各式各样的/多类的家电产品，采用HDMI 还是方便很多。
以前传统的联接，是模拟信号（视频的分量信号，以及立体声双声道音频信号），或模拟信号（视频分量）＋数字信号（音频的 SPDIF，光纤或同轴）传输。
而新近的 HDMI 将会是完全数字信号传输了。
如何利用现有的DVI 走线而去兼容HDMI 新接口：由于HDMI是向下兼容DVI的，因此直接联接，海外已经有厂家制作出了对应的HDMI －DVI 相互转换的线缆。
当然长度不是很够，一般3 米、5 米就差不多了。
若是各位现有的DVI 线的布局、走线、预埋已经弄好了，就不必再购置新的HDMI－DVI线缆了。
有何密笈？！那就是HDMI—DVI 转接适配器大家看看图例，就明白了吧：可以继续沿用过去的DVI－DVI线缆，厂家专门制作的或者自己DIY制作的。
然后在某一端接配HDMI－DVI 适配器，不就可以接驳新的HDMI 接口了嘛。
( 图例中的DVI - HDMI适配器可以让你在DVI接口的某端，利用原有的DVI接口，通过转接适配器而变成了 HDMI接口，针对“公的”或“母的 DVI或HDMI 接口，都有相应的转接适配器的，就这么简单。
)HDMI“转”DVI 有损失吗？HDMI到DVI是向下兼容，没必要“转换”。
HDMI 的规范在设计时已经声明：全面兼容DVI 标准。
既然 HDMI完全兼容DVI, 所以没什么需要转换的，就目前来说。
HDMI规范规定：一旦HDMI接口的设备检测到你的这个联接设备的接口信号传输指令中，不包含HDMI 指定特殊标识符的，就认定你这个是DVI 接口的设备。
就完全按 DVI 的规范来传输，都是数字视频信号，并指明HDMI 向下兼容DVI ！！所以可以这么说：所有的DVI 的规范，HDMI 都可以“照章办事”。
HDMI 规范中规定：CEA EDID数据传输的第一个时序扩展段中要包含VSDB 信号。
就是HDMI Vendor Specific Data Block (HDMIVSDB) . 这是一个EIA/CEA-861B Vendor Specific Data 数据块。
包含一个 24 位的IEEE Registration Identifier 0x000C03, 一个 HDMI 批准、许可的数据值。
为了测定接收端是否HDMI 设备，HDMI 源设备需要检测接收端设备的EDID 数据传输扩展时序中，是否存在这个 VSDB 数据块（由 HDMI 设备制造厂商根据协议制定并提供的）。
任何一个HDMI设备都会自动响应一个HDMI VSDB ，这是一个合理长度的数据表述，含及IEEE 注册、登记的标识符：0x000C03，只要HDMI 源设备接到这个标示符相关数据的响应，就将接收端设备认定为HDMI 设备。
否则，HDMI 规范指定：任何接收端设备在 E-EDID 数据传输时不回传包含这个HDMI VSDB ，即合理长度的HDMI 数据标识符（IEEE Registration Identifier ）的响应。
就会被认为所联接的是 DVI 设备。
理解了吧，要不然就打个通俗的比喻。
假如你是HDMI 族的首领，坐镇X虎山，纪律森严。
只有同族同行的才知道你的黑话。
这时突然有陌生人上山求见，并报上名来。
当然你得先审核一下了。
你就首先询问一句黑话：“ 天王盖地虎？！” （HDMI 规定的黑话）若是对方答出“ 宝塔镇河妖”，你就知道他是自己人了，于是按 HDMI 族的对待，（接着就是再询问他是哪家的，老大是谁。
通用的黑道流程嘛。
人家这时可能会说：“许旅长的饲马副官胡彪... ” 接着握手，含泪欲滴状：“同志，我可找到组织了 ......” ）若是对方达不出来出黑话，那就按黑道上规矩，一律当作DVI 族的处理，拉出去...... 当 HDMI 知道联接的是DVI 接口的设备时，就会完全按照 DVI 的规范去传输数字视频信号。
目前的家电影音设备也就标清（标准清晰度）而已，例如 DVD 。
就是目前的某些高清格式，DVI 也不会有什么麻烦。
因为目前 DVI 是普及的，HDMI 还是“新鲜事物”但是将来，HDMI 普及时，并且又有更高更新的，高清的大容量HDTV 数字视频传输，到那时：HDMI 再联接一个DVI接口的设备，HDMI 主设备就要考虑考虑了。
当然 DVI 也支持HDTV 高清，若是目前的这些高清格式，DVI 都可以做到。
但是HDMI 可以做得更好而已。
为以后的HDTV标准／规范的升级，留下了可发展的欲留空间。
有些HDMI 的功能是与DVI不同的，HDMI 规范中列举了列举了一些。
这时如何兼顾相对低一级的 DVI 规范，可能要做些调整，甚至是某些牺牲。
但是现在，似乎不那么重要，将来会有一部分的。
所以，目前HDMI 的新设备去联接DVI 设备，都会很好地兼容的，不必担心什么。
所谓的DVI 与HDMI 的“转换头”只是接口的机械标准的转换，涉及尺寸、封装、机械规格等。
而实际的电气线路上没有变化。
联接的还都是TMDS 的数字传输信号线等以及EDID 、DDC2B 等信号。
目前来说：DVI数字视频源信号（例如DVD影碟机），被 HDMI 接收端接收（例如投影仪），可以准确无误地达到DVI 的指标。
而将来的某些更高级的由HDMI 传输的数字视频信号，在转成 DVI 时，会有些顾虑。
这也可以用 USB 移动硬盘来举例：俺家里的PC 是奔4 2GHZ 以上的配置，主机板上是 USB 2.0 接口，而单位的PC 是以前的奔4 1.X GHz 的配置，主机板上是USB1.0 接口，正好俺有个USB 2.0接口的移动硬盘。
这时就有了这样的情况：不是很大的数据文件传输时，例如几百K、几兆的文件传输时，用USB2.0的移动硬盘接单位的PC （USB1.X），速度与接自家的 PC 感觉差不多。
因为USB2.0是向下兼容的，一旦将移动硬盘接到单位的PC，系统就自动识别是 USB1.X 的接口，所以这时 USB2.0 的移动硬盘可以完全充足地发挥USB1.X 的所有功能，感觉是一样的，不需要转换。
而传输大容量数据时，比如 1GB、5GB 的文件时，就发现USB2.0的移动硬盘接自家的PC 时，速度很快，相比之下：USB2.0的移动硬盘接单位的PC时的传输／拷贝速度就太慢了。
USB1.X 的PC 虽然也能传输、拷贝上GB 的文件，但是感觉力不从心了。
USB1.0 的设备接 USB2.0 的设备，还有必要担心什么，顾虑什么“转换”吗？当俺联接移动硬盘到单位的PC 时，WinXP 已经自动弹出提示窗口了：大意是：你所联接的移动硬盘是高速（ USB2.0 ）而你的系统接口是低速的（ USB1.X），所以你的高速移动硬盘不能完全发挥高速性能... 其实这就与 HDMI 联接 DVI 的识别流程和处理手法相似。
DVI 与HDMI 是一样的，都是数字视频传输规范，虽然名字不同，但是HDMI 是充分考虑了DVI 的规范后，才升级的，因此完全兼容DVI 。
