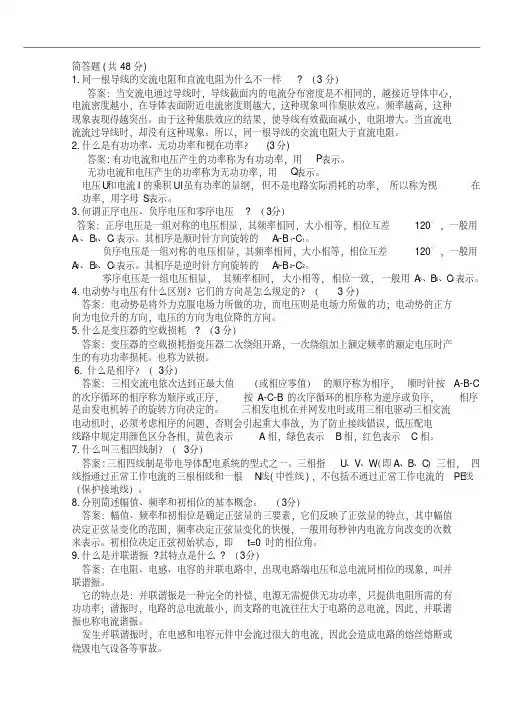

简答题(共48分)1.同一根导线的交流电阻和直流电阻为什么不一样? （3分）答案：当交流电通过导线时，导线截面内的电流分布密度是不相同的，越接近导体中心，电流密度越小，在导体表面附近电流密度则越大，这种现象叫作集肤效应。

频率越高，这种现象表现得越突出。

由于这种集肤效应的结果，使导线有效截面减小，电阻增大。

当直流电流流过导线时，却没有这种现象。

所以，同一根导线的交流电阻大于直流电阻。

2.什么是有功功率、无功功率和视在功率？(3分)答案:有功电流和电压产生的功率称为有功功率，用P表示。

无功电流和电压产生的功率称为无功功率，用Q表示。

电压U和电流I的乘积UI虽有功率的量纲，但不是电路实际消耗的功率，所以称为视在功率，用字母S表示。

3.何谓正序电压、负序电压和零序电压? （3分）答案：正序电压是一组对称的电压相量，其频率相同，大小相等，相位互差120°，一般用A1、B1、C1表示。

其相序是顺时针方向旋转的A1-B1-C1。

负序电压是一组对称的电压相量，其频率相同，大小相等，相位互差120°，一般用A2、B2、C2表示。

其相序是逆时针方向旋转的A2-B2-C2。

零序电压是一组电压相量，其频率相同，大小相等，相位一致，一般用A0、B0、C0表示。

4.电动势与电压有什么区别？它们的方向是怎么规定的？（3分）答案：电动势是将外力克服电场力所做的功，而电压则是电场力所做的功；电动势的正方向为电位升的方向，电压的方向为电位降的方向。

5.什么是变压器的空载损耗? （3分）答案：变压器的空载损耗指变压器二次绕组开路，一次绕组加上额定频率的额定电压时产生的有功功率损耗。

也称为铁损。

6.什么是相序？（3分）答案：三相交流电依次达到正最大值（或相应零值）的顺序称为相序，顺时针按A-B-C 的次序循环的相序称为顺序或正序，按A-C-B的次序循环的相序称为逆序或负序，相序是由发电机转子的旋转方向决定的。

三相发电机在并网发电时或用三相电驱动三相交流电动机时，必须考虑相序的问题，否则会引起重大事故，为了防止接线错误，低压配电线路中规定用颜色区分各相，黄色表示A相，绿色表示B相，红色表示C相。

目录第一章基础知识 (3)第一节基本概念 (3)第二节电气常用颜色 (5)一、依导线颜色标志电路时 (5)二、依电路选择导线颜色时 (5)第二章低压知识 (6)第一节低压电器标准及功能 (6)一、低压电器的标准 (6)二、几种低压电器的功能 (6)第二节低压电器结构 (7)一、低压断路器 (7)二、塑壳式断路器 (8)第三章高压知识 (11)第一节基本元器件 (11)一、空气断路器 (11)二、六氟化硫断路器 (11)三、真空断路器 (12)第二节变电站综合自动化系统 (14)一、概述 (14)二、DCAP2002运行环境 (18)三、变电站站控层监控系统的特点及组网方案 (19)四、出厂调试 (19)第三节高压电器操作术语 (20)第四节高压电器设备上工作的一般规定 (20)一、变（配）电所的值班工作 (20)二、高压设备的巡视 (21)三、倒闸操作 (21)四、“两火一地”供电系统的工作 (22)第五节高压开关设备反事故技术措施 (22)一、基本措施 (22)二、预防开关灭弧室烧损及爆炸 (22)三、预防套管、支持瓷瓶及绝缘提升杆闪烙及爆炸 (23)四、预防开关拒分、拒合、误动等操作故障 (23)五、预防直流操作电源故障引起的开关拒动及烧损事故 (23)六、预预液压机构漏油及慢分事故 (24)七、防止开关进水受潮 (24)八、预防机械损伤 (24)第四章电动机 (25)第一节交流异步电动机 (25)一、概述 (25)二、安装前的准备及安装 (26)三、调试 (27)四、运行及维护 (28)五、常见故障 (29)六、电机温升说明 (29)二、电机的起运、安装及校正 (30)三、使用说明 (30)四、维护说明 (31)五、主要故障与排除措施 (33)第五章检修维护 (33)第一节低压电器常见故障及维修 (33)一、触头的故障及维修 (34)二、电磁机构的故障及维修 (34)三、继电器常见故障的检修 (35)第二节三相电动机故障判断及维修 (36)一、看 (36)二、听 (36)三、闻 (37)四、摸 (37)第三节高压检修安全操作程序 (37)第四节配电变压器损坏原因及分析 (38)一、雷击。

第一章直流电路本章学习要点：1．熟悉电流、电压、电阻、电功率、电功等常用的物理量；2．了解常用电气元件的电路符号，能够看懂电路图的连接关系；3．熟练掌握欧姆定律的两种形式，明确U，J，R，E，r之间的关系；4．准确辨识简单电路电阻的串、并联关系，掌握两种连接形式中每个元件上电压、电流与总电压、总电流的关系。

现实生活中，我们经常听到或说起很多有关电方面的名词、术语，也经常有很多用电方面的困惑。

这些名词、术语究竟是怎样定义的?它们之间有什么关系?是什么因素导致电压的高低、电流的大小?为什么会发生由用电引发的火灾?为什么家里几个月没人住，还会产生电费?很多经常听到的，看似简单，又不容易说清的问题，通过本章的学习都会有明确的答案。

§1—1 电学的基本物理量一、电量自然界中的一切物质都是由分子组成的，分子又是由原子组成的，而原子是由带正电荷的原子核和一定数量带负电荷的电子组成的。

在通常情况下，原子核所带的正电荷数等于核外电子所带的负电荷数，原子对外不显电性。

但是，用一些办法，可使某种物体上的电子转移到另外一种物体上。

失去电子的物体带正电荷，得到电子的物体带负电荷。

物体失去或得到的电子数量越多，则物体所带的正、负电荷的数量也越多。

物体所带电荷数量的多少用电量来表示。

电量是一个物理量，它的单位是库仑，用字母C表示。

1C的电量相当于物体失去或得到6.25×1018个电子所带的电量。

二、电流电荷的定向移动形成电流。

电流有大小，有方向。

1．电流的方向1、人们规定正电荷定向移动的方向为电流的方向。

金属导体中，电流是电子在导体内电场的作用下定向移动的结果，电子流的方向是负电荷的移动方向，与正电荷的移动方向相反，所以金属导体中电流的方向与电子流的方向相反，如图1—1所示。

2．电流的大小电学中用电流强度来衡量电流的大小。

电流强度就是l秒钟通过导体截面的电量。

电流强度用字母I表示，计算公式如下：Q=It式中I——电流强度，单位安培(A)；Q——在t秒时间内，通过导体截面的电量数，单位库仑(C)；t——时间，单位秒(s)。

电工基础知识【PDF课件】电工基础知识第一节基本知识第二节常用低压电器第三节常用电工仪表及测量第一节基本知识一、电路1.定义电流流过的途径2.组成电路由三部分组成:1电源:能将其它形式的能量转换成电能的设备2负载:所有电器3中间部分:控制及连接部分如导线开关等3. 基本作用:1实现电能的传输与转换2传递和处理信号4、电路的工作状态电路有三种工作状态如下图所示:b 短路状态Ra 有载状态R0R0USSUSRRc 开路状态R0SSUSa电源与负载构成闭合回路电源处于有载工作状态电路中有电流流过。

b当a、b两点间用导线相连时称电阻R1被短路。

a、b间导线称为短路线短路线中的电流叫短路电流。

注:短路可分为有用短路和故障短路故障短路往往会造成电路中电流过大使电路无法正常工作严重的会产生事故。

c开关S 断开或电路中某处断开切断的电路中没有电流流过此时的电路称为开路。

开路又叫断路断开的两点间的电压称为开路电压。

注:开路也分为正常开路和故障开路。

如不需要电路工作时把电源开关打开为正常开路而灯丝烧断导线断裂产生的开路为故障开路它使电路不能正常工作。

二、电路的基本物理量1、电流1、定义:电荷的定向运动2、电流是一个矢量既有大小又有方向方向:正电荷运动的方向大小:用电流强度来表示电流强度是指单位时间内通过导体横截面的电荷量。

电流强度习惯上又常被简称为电流。

3、根据电流的大小和方向随时间变化情况电流基本分类:3.1.恒定电流——大小和方向都不随时间变化的电流简称直流。

简写作“DC”用“I”表示。

3.2.交变电流——在一个周期内电流平均值为零的周期性变动电流称为交变电流简称交流简写作“AC”。

4.电流的计算公式:tqiiii直流的计算公式:交流的计算公式:5.电流的单位:安培A国际单位制1安培表示1秒内通过截面的电荷量为1库仑。

常用单位还有千安kA毫安mA微安??AiitqItqit0lim2、电压电压的形成: 物体带电后具有一定的电位在电路中任意两点之间的电位差称为该两点的电压.电压的方向: 一是高电位指向低电位二是电位随参考点不同而改变.电压的单位是“伏特”用字母“V”表示.常用单位有: 千伏KV 、伏V、毫伏mV 、微伏uV1KV 103V 1V 103mV 1mV 103uV3、电位电位的定义:在电路中任选一点为参考点则某点到参考点的电压就叫做这一点相对与参考点的电位。

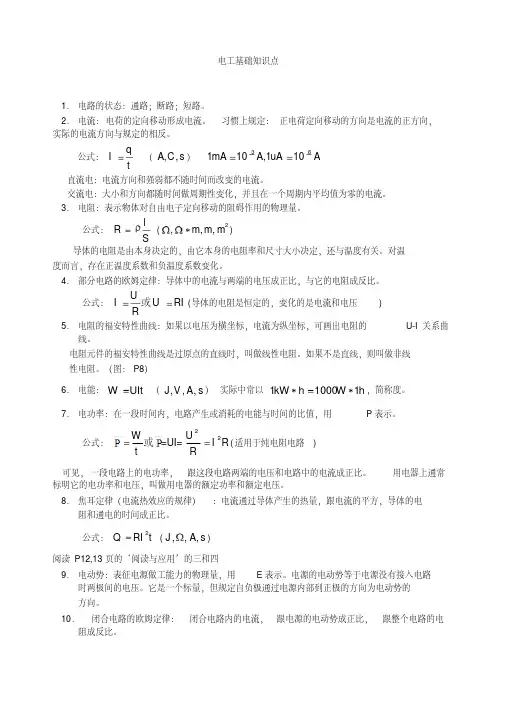

电工基础知识点1．电路的状态：通路；断路；短路。

2．电流：电荷的定向移动形成电流。

习惯上规定：正电荷定向移动的方向是电流的正方向，实际的电流方向与规定的相反。

公式：q It（,,A C s ）36110,110mA A uAA直流电：电流方向和强弱都不随时间而改变的电流。

交流电：大小和方向都随时间做周期性变化，并且在一个周期内平均值为零的电流。

3．电阻：表示物体对自由电子定向移动的阻碍作用的物理量。

公式：l RS(2,,,m m m )导体的电阻是由本身决定的，由它本身的电阻率和尺寸大小决定，还与温度有关。

对温度而言，存在正温度系数和负温度系数变化。

4．部分电路的欧姆定律：导体中的电流与两端的电压成正比，与它的电阻成反比。

公式：U IU RI R或(导体的电阻是恒定的，变化的是电流和电压)5．电阻的福安特性曲线：如果以电压为横坐标，电流为纵坐标，可画出电阻的U-I 关系曲线。

电阻元件的福安特性曲线是过原点的直线时，叫做线性电阻。

如果不是直线，则叫做非线性电阻。

（图：P8）6．电能：W UIt （,,,J V A s ）实际中常以110001kW h W h ，简称度。

7．电功率：在一段时间内，电路产生或消耗的电能与时间的比值，用P 表示。

公式：22W UI R tR或=UI=(适用于纯电阻电路)可见，一段电路上的电功率，跟这段电路两端的电压和电路中的电流成正比。

用电器上通常标明它的电功率和电压，叫做用电器的额定功率和额定电压。

8．焦耳定律（电流热效应的规律）：电流通过导体产生的热量，跟电流的平方，导体的电阻和通电的时间成正比。

公式：2QRI t (,,,J A s )阅读P12,13页的‘阅读与应用’的三和四9．电动势：表征电源做工能力的物理量，用E 表示。

电源的电动势等于电源没有接入电路时两极间的电压。

它是一个标量，但规定自负极通过电源内部到正极的方向为电动势的方向。

10．闭合电路的欧姆定律：闭合电路内的电流，跟电源的电动势成正比，跟整个电路的电阻成反比。

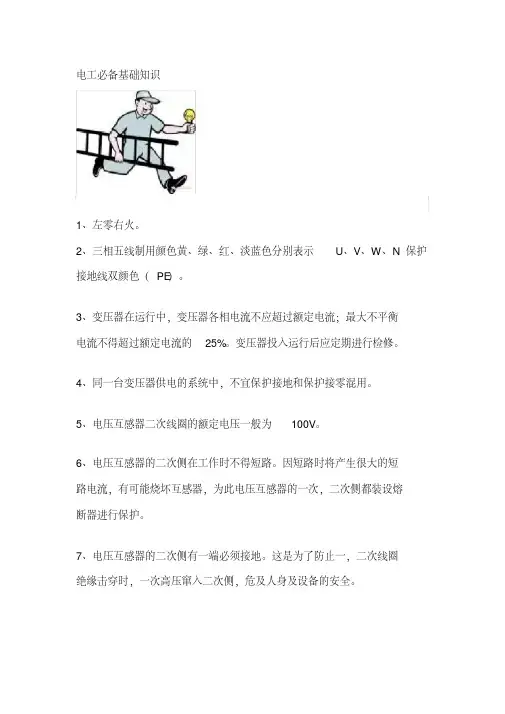

电工必备基础知识1、左零右火。

2、三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N 保护接地线双颜色（PE）。

3、变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。

变压器投入运行后应定期进行检修。

4、同一台变压器供电的系统中，不宜保护接地和保护接零混用。

5、电压互感器二次线圈的额定电压一般为100V。

6、电压互感器的二次侧在工作时不得短路。

因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行保护。

7、电压互感器的二次侧有一端必须接地。

这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的安全。

8、电流互感器在工作时二次侧接近于短路状况。

二次线圈的额定电流一般为5A。

9、电流互感器的二次侧在工作时决不允许开路。

10、电流互感器的二次侧有一端必须接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。

11、电流互感器在联接时，要注意其一、二次线圈的极性，我国互感器采用减极性的标号法。

12、安装时一定要注意接线正确可靠，并且二次侧不允许接熔断器或开关。

即使因为某种原因要拆除二次侧的仪表或其他装置时，也必须先将二次侧短路，然后再进行拆除。

13、低压开关是指1KV以下的隔离开关、断路器、熔断器等等。

14、低压配电装置所控制的负荷，必须分路清楚，严禁一闸多控和混淆。

15、低压配电装置与自备发电机设备的联锁装置应动作可靠。

严禁自备发电设备与电网私自并联运行。

16、低压配电装置前后左右操作维护的通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。

17、接设备时：先接设备，后接电源。

18、拆设备时：先拆电源，后拆设备。

19、接线路时：先接零线，后接火线。

20、拆线路时：先拆火线，后拆零线。

21、低压熔断器不能作为电动机的过负荷保护。

22、熔断器的额定电压必须大于等于配电线路的工作电压。

23、熔断器的额定电流必须大于等于熔体的额定电流。
