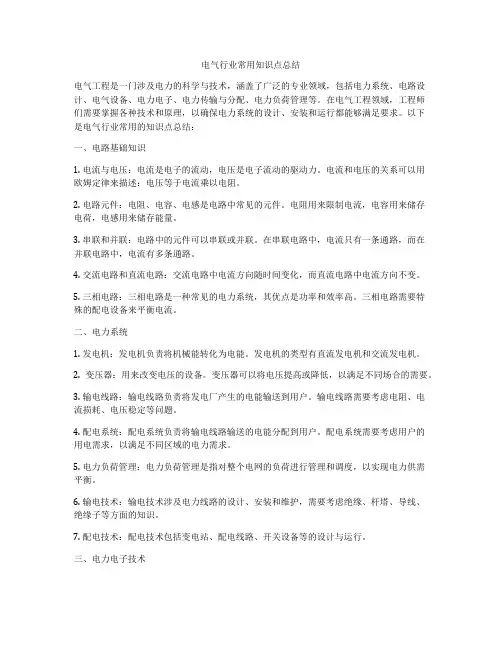

电气行业常用知识点总结电气工程是一门涉及电力的科学与技术，涵盖了广泛的专业领域，包括电力系统、电路设计、电气设备、电力电子、电力传输与分配、电力负荷管理等。
在电气工程领域，工程师们需要掌握各种技术和原理，以确保电力系统的设计、安装和运行都能够满足要求。
以下是电气行业常用的知识点总结：一、电路基础知识1. 电流与电压：电流是电子的流动，电压是电子流动的驱动力。
电流和电压的关系可以用欧姆定律来描述：电压等于电流乘以电阻。
2. 电路元件：电阻、电容、电感是电路中常见的元件。
电阻用来限制电流，电容用来储存电荷，电感用来储存能量。
3. 串联和并联：电路中的元件可以串联或并联。
在串联电路中，电流只有一条通路，而在并联电路中，电流有多条通路。
4. 交流电路和直流电路：交流电路中电流方向随时间变化，而直流电路中电流方向不变。
5. 三相电路：三相电路是一种常见的电力系统，其优点是功率和效率高。
三相电路需要特殊的配电设备来平衡电流。
二、电力系统1. 发电机：发电机负责将机械能转化为电能。
发电机的类型有直流发电机和交流发电机。
2. 变压器：用来改变电压的设备。
变压器可以将电压提高或降低，以满足不同场合的需要。
3. 输电线路：输电线路负责将发电厂产生的电能输送到用户。
输电线路需要考虑电阻、电流损耗、电压稳定等问题。
4. 配电系统：配电系统负责将输电线路输送的电能分配到用户。
配电系统需要考虑用户的用电需求，以满足不同区域的电力需求。
5. 电力负荷管理：电力负荷管理是指对整个电网的负荷进行管理和调度，以实现电力供需平衡。
6. 输电技术：输电技术涉及电力线路的设计、安装和维护，需要考虑绝缘、杆塔、导线、绝缘子等方面的知识。
7. 配电技术：配电技术包括变电站、配电线路、开关设备等的设计与运行。
三、电力电子技术1. 变频技术：变频技术可以改变电能的频率和电压，广泛应用于电机调速、变压器控制等领域。
2. 整流器和逆变器：整流器用来将交流电转换为直流电，逆变器用来将直流电转换为交流电。
电气工程及其自动化专业必备知识电气工程及其自动化专业必备知识1.电气工程基础1.1 电路分析1.1.1 电压、电流和电阻1.1.2 电路定律（欧姆定律、基尔霍夫定律等） 1.1.3 电路元件（电阻、电容、电感等）1.2 电路图1.2.1 电路符号1.2.2 电路图简化和转换1.2.3 电路组成和连接1.3 电源和电源系统1.3.1 直流电源和交流电源1.3.2 电源稳定性和负载特性1.3.3 电源故障和保护装置2.电机与变频技术2.1 电机基础知识2.1.1 电机分类和工作原理2.1.2 电机性能参数和特性曲线2.1.3 电机调速原理和方法2.2 变频技术2.2.1 变频器工作原理和分类2.2.2 变频器控制策略2.2.3 变频器参数设置和应用2.3 电机保护与维护2.3.1 电机过载和过热保护2.3.2 电机维护与故障排除2.3.3 电机安全使用和检修要点3.自动控制系统3.1 控制系统基础3.1.1 控制系统组成和分类3.1.2 控制系统的闭环与开环3.1.3 控制系统传递函数和频率响应3.2 控制器与传感器3.2.1 控制器工作原理和种类3.2.2 传感器基础原理和应用3.2.3 控制器与传感器的选型和参数设置 3.3 自动化过程控制3.3.1 自动化流程控制方案设计3.3.2 PID控制器的应用与调试3.3.3 自动化系统的安全与可靠性评估4.电气安全与电气法规4.1 电气安全知识4.1.1 电击和感电危害及防护4.1.2 电气火灾和爆炸危害及防护4.1.3 电气事故应急处理和救援4.2 电气设备与工程标准4.2.1 国家电气标准及相关法规4.2.2 电气工程设计规范与验收标准4.2.3 电气设备安装和维护规程附件：本文档没有涉及附件内容。
法律名词及注释：1.欧姆定律：描述电流、电压和电阻之间的数学关系，即I=V/R，其中I为电流，V为电压，R为电阻。
2.基尔霍夫定律：电流在任何一个节点的进出代数和为零，电压环路中各个电压的代数和等于零。
电气工程知识点梳理电气工程是一门关于电力的学科，涉及到电力的产生、传输、分配以及应用等方面。
在电气工程领域中，有许多重要的知识点需要掌握。
本文将对电气工程中的一些核心知识点进行梳理和总结。
一、电路基础知识1. 电流和电压：电流是电荷在单位时间内通过导体的量，单位是安培；电压是单位电荷所具有的能量，单位是伏特。
2. 电阻和电导：电阻是导体对电流的阻碍程度，单位是欧姆；电导是导体对电流的导通程度，单位是西门子。
3. 电路定律：包括欧姆定律、基尔霍夫定律和瓦特定律等，用于描述电路中电流、电压和功率之间的关系。
二、电力系统1. 发电系统：包括火力发电、水力发电、核能发电和风力发电等各种发电方式。
2. 输电系统：将发电厂产生的电能通过变压器和输电线路输送到各个用电地点。
3. 配电系统：将输电系统输送过来的高压电能通过变压器降压后分配给各个用户。
4. 电力负荷：指用电设备对电能的需求量，包括工业负荷、商业负荷和居民负荷等。
三、电机与变压器1. 电机：包括直流电机和交流电机，用于将电能转换为机械能。
2. 变压器：用于改变交流电的电压，包括升压变压器和降压变压器。
四、电力设备与保护1. 断路器：用于保护电路免受过载和短路等故障的损害。
2. 隔离开关：用于隔离电路，确保维修和检修的安全。
3. 接地系统：用于将电气设备的金属外壳与地面连接，以保证人身安全。
4. 避雷器：用于保护电气设备免受雷击损害。
五、自动化控制1. 控制系统：包括开环控制和闭环控制，用于实现对电气设备的自动化控制。
2. 传感器与执行器：传感器用于感知环境参数，执行器用于执行控制指令。
3. PLC控制：可编程逻辑控制器，用于实现工业自动化控制。
六、电气安全与维护1. 电气安全：包括电气设备的绝缘检测、接地保护、过载保护等，以确保电气设备的安全运行。
2. 电气维护：包括定期检查、维修和保养等，以保证电气设备的正常运行。
七、能源与环境保护1. 能源管理：包括能源的合理利用和节能措施的实施，以减少能源的消耗。

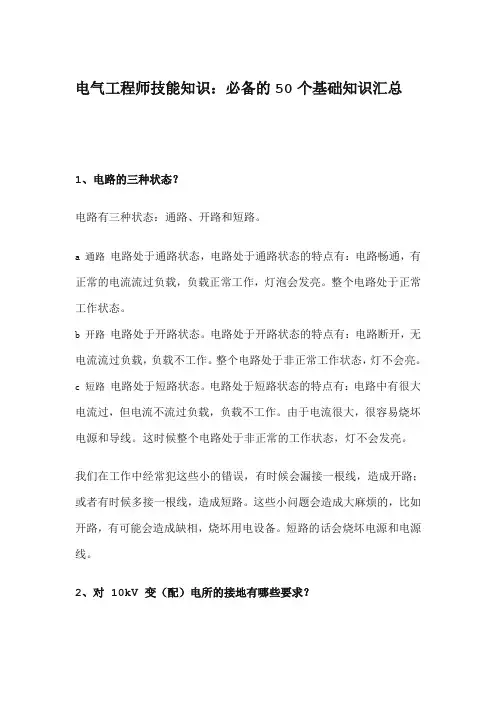

电气工程师技能知识：必备的50个基础知识汇总1、电路的三种状态？电路有三种状态：通路、开路和短路。
a 通路电路处于通路状态，电路处于通路状态的特点有：电路畅通，有正常的电流流过负载，负载正常工作，灯泡会发亮。
整个电路处于正常工作状态。
b 开路电路处于开路状态。
电路处于开路状态的特点有：电路断开，无电流流过负载，负载不工作。
整个电路处于非正常工作状态，灯不会亮。
c 短路电路处于短路状态。
电路处于短路状态的特点有：电路中有很大电流过，但电流不流过负载，负载不工作。
由于电流很大，很容易烧坏电源和导线。
这时候整个电路处于非正常的工作状态，灯不会发亮。
我们在工作中经常犯这些小的错误，有时候会漏接一根线，造成开路；或者有时候多接一根线，造成短路。
这些小问题会造成大麻烦的，比如开路，有可能会造成缺相，烧坏用电设备。
短路的话会烧坏电源和电源线。
2、对 10kV 变（配）电所的接地有哪些要求？变压器、开关设备和互感器(PT、CP)的金属外壳，配电柜、控制保护盘、金属构架、防雷设备、电缆头及金属遮栏等。
对接地装置有下列要求：（1）室内角钢基础及支架要用截面不小于25×4mm2的扁钢相连接做接地干线，然后引出户外，与户外接地装置连接；（2）接地体应距离变（配）电所墙壁三米以外，接地体长度为2.5米，两根接地体间距离以5米为宜；（3）接地网形式以闭合环路式为好，如接地电阻不能满足要求时，可以附加外引式接地体；（4）整个接地网的接地电阻不应大于4欧。
2、什么是一次电气系统主结线？一次系统主结线是由发电厂和变电所内的各种电器设备如发电机、变压器、断路器、隔离开关、母线、电抗器和引出线等及其连线所组成的输送和分配电能连结系统。
对主结线的要求有以下五点：（1）运行的可靠性（2）运行、检修的灵活性（3）运行操作的方便性（4）运行的经济性（5）主结线应具有扩建的可能性。
3、什么叫一次设备？常用的一次设备有哪些？一次设备是直接用于电力生产和输配电能的设备，经由这些设备，电能从发电厂输送到各用户。
电气工程知识点电气工程作为一门工程学科，涵盖了广泛的电气设备、电力系统和电子设备等内容。
本文将介绍电气工程领域的一些基础知识点，帮助读者更深入了解这一领域。
1. 电路理论在电气工程中，电路理论是最基础的知识之一。
电路理论主要包括电阻、电容、电感等基本元件的特性以及戴维南定理、叠加定理等基本电路分析方法。
掌握电路理论对于设计和分析各种电路至关重要。
2. 电气机械电气机械是电气工程中的一个重要领域，包括各种电机、发电机、变压器等设备。
电气机械的原理和性能特点对于电气工程师来说是必备的知识点，也对电力系统的设计和运行起到关键作用。
3. 电力系统电力系统是指将发电厂产生的电能传输到用户的整个系统。
包括输电线路、变电站、配电设备等各个环节。
了解电力系统的结构和运行原理对于保障电力供应的可靠性至关重要。
4. 电子技术电子技术是指利用电子器件和电路进行信号处理、控制和通信等活动。
电子技术在现代社会中占据重要地位，包括集成电路、通信系统、嵌入式系统等方面。
掌握电子技术知识可以让电气工程师在实际工作中更加得心应手。
5. 自动控制自动控制是一种通过控制系统对某个过程或系统进行自动调节的技术。
在电气工程中，自动控制应用广泛，例如工业生产中的自动化生产线、智能楼宇系统等。
掌握自动控制理论对于提高系统效率和降低成本至关重要。
以上就是关于电气工程知识点的一些基础介绍。
希望本文能够帮助读者对电气工程领域有更深入的了解，也欢迎读者进一步深入学习和探讨。
愿读者在电气工程领域取得更多的成就！。
基础电气知识点总结电气工程是指利用电力和电子技术进行能量转换、控制和传输的工程科学。
在现代社会中，电气工程扮演着非常重要的角色，涉及到许多领域，包括工业，通信，交通，能源等。
因此，掌握一些基础的电气知识对于工程师和技术人员来说是非常重要的。
在本文中，我们将总结一些基础的电气知识点，包括电路基础知识，电力系统基础知识和电气设备基础知识。
一、电路基础知识1. 电路的基本组成元件电路的基本组成元件包括电源、负载、导线和开关。
电源可以是直流电源或交流电源，负载是电路中消耗电能的设备，导线用于连接电路中的各个元件，开关用于控制电路中的通断。
2. 电压、电流和电阻电压是电路中的电势差，用符号V表示，单位是伏特(V)；电流是电荷的流动，用符号I表示，单位是安培(A)；电阻是电路中阻碍电流流动的元件，用符号R表示，单位是欧姆(Ω)。
它们之间的关系是U=IR，即电压等于电流乘以电阻。
3. 串联电路和并联电路串联电路是指电路中各个元件依次连接，电流只有一条路径可以流动；并联电路是指电路中各个元件并联连接，电流有多条路径可以流动。
在串并联电路中，电压和电流的分布有着不同的规律。
4. 电路的功率和能量电路中的功率是电流和电压的乘积，用符号P表示，单位是瓦特(W)；能量是电路中的功率随时间的累积，用符号E表示，单位是焦耳(J)。
电路中的功率和能量是电路分析中非常重要的参数，可以用来评估电路的性能和效率。
5. 电路的分析方法电路的分析方法包括基尔霍夫电压定律、基尔霍夫电流定律和电路的戴维南定理等。
这些方法可以用来分析复杂的电路，求解电路中各个元件的电压和电流，帮助工程师设计和优化电路。
二、电力系统基础知识1. 电力的发电和传输电力的发电过程包括燃煤发电、火电发电、水电发电、核电发电等方式，通过发电厂产生交流电或直流电，再通过输电线路将电力传输到各个用电用户。
电力的传输过程中，需要考虑电压的稳定、损耗的减少等问题。
2. 电力的配电和变电电力的配电是指将输电线路传输到用户的用电点，通常包括变电站、配电站、变压器等设备。
电气工程基础介绍电气工程是研究电力的产生、传输、分配和应用的一门学科，涉及电力系统、电力设备、电力工程及电力自动化等方面。
本文将介绍电气工程的基础知识，主要包括电路理论、电动力学、电机与变压器、电力系统、电气设备及安全等内容。
1. 电路理论电路理论是电气工程的基础，研究电流、电压、电阻等基本概念，掌握基本的电路定律，如欧姆定律、基尔霍夫定律等。
参考内容：《电路基础》（郑根元著）2. 电动力学电动力学研究电场、磁场以及它们之间的相互作用。
掌握电场力、电场能、电场电势等概念，了解静电场、稳恒电流场、电动势、电感、电容等基本原理。
参考内容：《电动力学》（David J. Gri ths著）3. 电机与变压器电机与变压器是电气工程中常见的电器设备。
学习电机的工作原理、运行特性、控制方法，以及变压器的结构、原理、性能等。
参考内容：《电机与变压器》（邓建国著）4. 电力系统电力系统涉及电能的传输、分配和应用。
学习电力系统的组成、调度、稳定性和保护等内容，了解电力负荷、发电机组、输电线路、变电站等的运行与维护。
参考内容：《电力系统概论》（向凤年等著）5. 电气设备电气设备是电气工程中的重要组成部分，包括发电设备、变压器、高压开关设备、输电线路、配电设备等。
学习电气设备的选型、设计、运行与维护等，了解不同类型的电气设备的特点和应用。
参考内容：《电气设备与安全》（翟明国等编著）6. 电气安全电气安全是电气工程中非常重要的内容，涉及电气设备的安装、操作、维护以及电气事故的防范和处理。
学习电气安全的基本要求、规范和操作技能，掌握电气事故的处理方法和紧急救护知识。
参考内容：《电气安全与电气设备操作》（毛俊芳等编著）除了上述内容，还可以了解电气工程中的相关技术和新进展，如电力电子技术、智能电网、可再生能源等。
不断学习更新的知识能够帮助电气工程师更好地应对电力系统的设计、运行和维护等工作。
总之，电气工程基础知识是电气工程师必备的基本功，通过学习电路理论、电动力学、电机与变压器、电力系统、电气设备及安全等方面的知识，可以对电气工程中的各个方面有一定的了解和掌握，为实际工作提供基础支持。
电气知识点大总结一、电气基础知识1. 电流、电压、电阻电流是指在电路中流动的电荷数量，单位为安培(A)；电压是指电路中的电位差，单位为伏特(V)；电阻是指电路中阻碍电流流动的程度，单位为欧姆(Ω)。
2. 电路图电路图是用来表示电路结构的图，其中包括电源、开关、电阻、电容、电感等元件，通过图中的连接线表示元件之间的连接关系。
3. 串联电路和并联电路串联电路是指元件依次连接在一条线上，电流通过一个元件再通过另一个元件，而并联电路是指元件并排连接在一起，电流可以选择不同的路径流动。
4. 直流电路和交流电路直流电路是指电流方向不变的电路，而交流电路是指电流方向随时间变化的电路。
5. 电源电路中的能量源，可以是电池、发电机、太阳能电池等，用来提供电流和电压。
6. 电阻、电容和电感电阻是指电路中阻碍电流流动的元件，电容是指电路中储存电荷的元件，电感是指电路中储存能量的元件。
7. 理想电路元件包括理想电压源、理想电流源、理想电阻、理想电容、理想电感等，便于理论分析电路行为。
8. 公共接地系统地线是指电气设备的保护系统，主要用来连接设备和大地，以确保设备不会因过电压或漏电引起触电危险。
9. 电气安全在电气工程中，安全是至关重要的，需要注意电路的绝缘、接地、过载保护、漏电保护等安全措施。
二、电气工程知识1. 电气设备包括电源装置、配电装置、电流装置、控制装置等，用来提供电力和控制电气设备。
2. 电气控制系统用来控制电气设备运行的系统，包括传感器、执行元件、逻辑控制器、人机界面等。
3. 电气自动化通过传感器、控制器和执行器实现电气设备的自动控制和运行，提高生产效率和质量。
4. 电气设计包括电气布线设计、设备选型、电路设计等，需要考虑安全、可靠性、节能等因素。
5. 输配电系统包括发电系统、变电站、配电系统等，用来将电能从发电厂输送到用户，以及在用户之间进行配电。
6. 电力电子技术包括电力变换、调压、变频等技术，用来改变电压、频率、波形等电力特性。
电气基础知识点总结电气基础知识是电气工程的重要基础，涉及电路原理、电子技术、电机原理、电力系统、电子设备、电子技术、自动控制等多个方面。
以下是一些电气基础知识的总结。
一、电路原理1. 电流、电压和电阻电流是电荷在单位时间内通过导体的数量，用I表示，单位为安培(A)；电压是电荷的势能差，用U表示，单位为伏特(V)；电阻是导体阻碍电流通过的程度，用R表示，单位为欧姆(Ω)。
2. 串联、并联和混合电路串联电路是电流只有一条路径可以流过，在每个元件上的电压相加；并联电路是电流可以从多条路径流过，电压相同；混合电路是串联和并联的组合。
3. 电流、电压和功率的关系电流是电压与电阻之比，用I=U/R表示；功率是电压与电流的乘积，用P=UI表示。
4. 电路定律欧姆定律：U=IR，表示电压、电流和电阻之间的关系；基尔霍夫定律：节点电流定律和回路电压定律，用于解决复杂电路的电流和电压分布。
二、电子技术1. 二极管二极管是半导体器件，具有只允许电流单向通过的特性，用于电路中的整流、开关和放大等功能。
2. 晶体管晶体管是半导体器件，有放大和开关功能，分为NPN型和PNP型。
3. 集成电路集成电路是把多个器件集成在一个芯片上，包括模拟集成电路和数字集成电路。
4. 晶体管放大器晶体管放大器是利用晶体管的放大特性对信号进行放大处理的电路。
5. 逻辑门逻辑门是数字电路的基本组成单元，包括与门、或门、非门、异或门等，用于逻辑运算和数字处理。
三、电机原理1. 直流电机直流电机包括永磁直流电机和励磁直流电机，构成原理是利用直流电源产生磁场，与电机的磁场相互作用产生转矩。
2. 交流电机交流电机包括异步电动机和同步电动机，构成原理是利用交流电源产生旋转磁场，与电机的磁场相互作用产生转矩。
3. 电机调速电机调速的方法包括电压调速、频率调速、极对数调速以及机械调速等，用于实现电机的转速控制。
4. 电机保护电机保护包括过载保护、短路保护和缺相保护等，用于保护电机的正常运行和安全运行。
电气基础知识大全电气工程是一门涉及电能的产生、传输、分配、使用和控制的工程学科。
它包括了广泛的领域，如电力系统、电子学、控制理论、信号处理等。
以下是电气基础知识的概述：1. 电力系统：电力系统是指由发电站、输电线路、变电站、配电网络和用户设备组成的系统。
它负责将电能从发电站输送到最终用户。
2. 发电：发电是指通过各种方式将其他形式的能量转换为电能的过程。
常见的发电方式包括火力发电（使用煤、石油或天然气）、水力发电、核能发电、太阳能发电和风能发电。
3. 电力传输：电力传输是指通过高压输电线路将电能从发电站传输到远距离的用户。
为了减少能量损失，通常使用高压或超高压线路。
4. 变电站：变电站是电力系统中用于电压转换的设施。
它们可以将高压电能转换为适合用户使用的低压电能，或者将低压电能转换为高压电能进行远距离传输。
5. 配电网络：配电网络是指将电能从变电站输送到最终用户的网络。
它包括了变压器、配电线路、开关设备等。
6. 电子学：电子学是研究电子设备和电子系统的科学。
它包括了电子元件（如电阻、电容、电感、二极管、晶体管等）的设计、制造和应用。
7. 控制理论：控制理论是研究如何设计和分析控制系统的学科。
它涉及到系统建模、稳定性分析、控制器设计和优化等。
8. 信号处理：信号处理是指对信号进行分析、变换和合成的过程。
它在通信、图像处理、声音处理等领域有着广泛的应用。
9. 电力电子：电力电子是研究电力转换和控制的学科。
它涉及到电力电子器件（如整流器、逆变器、变频器等）的设计和应用。
10. 电气安全：电气安全是指在电气系统的设计、安装和使用过程中，采取措施防止电气事故的发生，保障人身和设备的安全。
11. 电磁兼容：电磁兼容是指设备或系统在电磁环境中正常工作的能力，同时不产生对其他设备或系统的干扰。
12. 电气测量：电气测量是指使用各种仪器和方法对电气参数（如电压、电流、功率、频率等）进行测量的过程。
这些基础知识为电气工程的学习和实践提供了坚实的基础。

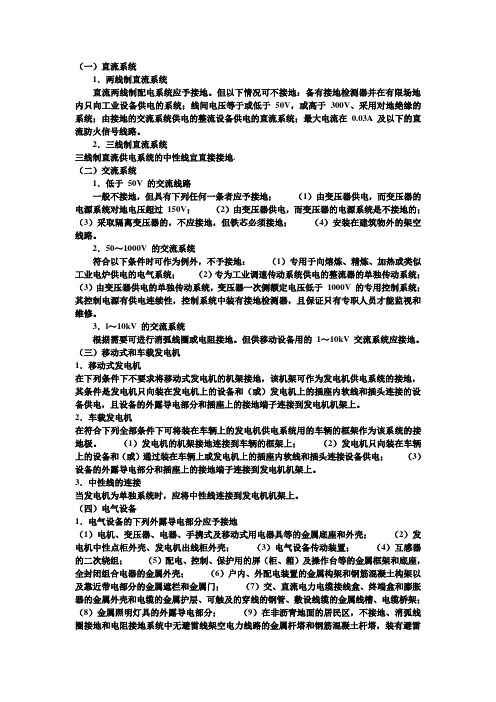

电气工程基本知识汇总一）直流系统1．两线制直流系统直流两线制配电系统应予接地。
但以下情况可不接地：备有接地检测器并在有限场地内只向工业设备供电的系统；线间电压等于或低于50V，或高于300V、采用对地绝缘的系统；由接地的交流系统供电的整流设备供电的直流系统；最大电流在0.03A 及以下的直流防火信号线路。
2．三线制直流系统三线制直流供电系统的中性线宜直接接地.（二）交流系统1．低于50V 的交流线路一般不接地，但具有下列任何一条者应予接地；（1）由变压器供电，而变压器的电源系统对地电压超过150V；（2）由变压器供电，而变压器的电源系统是不接地的；（3）采取隔离变压器的，不应接地，但铁芯必须接地；（4）安装在建筑物外的架空线路。
2．50～1000V 的交流系统符合以下条件时可作为例外，不予接地：（1）专用于向熔炼、精炼、加热或类似工业电炉供电的电气系统；（2）专为工业调速传动系统供电的整流器的单独传动系统；（3）由变压器供电的单独传动系统，变压器一次侧额定电压低于1000V 的专用控制系统；其控制电源有供电连续性，控制系统中装有接地检测器，且保证只有专职人员才能监视和维修。
3．l～10kV 的交流系统根据需要可进行消弧线圈或电阻接地。
但供移动设备用的1～10kV 交流系统应接地。
（三）移动式和车载发电机1．移动式发电机在下列条件下不要求将移动式发电机的机架接地，该机架可作为发电机供电系统的接地，其条件是发电机只向装在发电机上的设备和（或）发电机上的插座内软线和插头连接的设备供电，且设备的外露导电部分和插座上的接地端子连接到发电机机架上。
2．车载发电机在符合下列全部条件下可将装在车辆上的发电机供电系统用的车辆的框架作为该系统的接地极。
（1）发电机的机架接地连接到车辆的框架上；（2）发电机只向装在车辆上的设备和（或）通过装在车辆上或发电机上的插座内软线和插头连接设备供电；（3）设备的外露导电部分和插座上的接地端子连接到发电机机架上。
3．中性线的连接当发电机为单独系统时，应将中性线连接到发电机机架上。
（四）电气设备1．电气设备的下列外露导电部分应予接地（1）电机、变压器、电器、手携式及移动式用电器具等的金属底座和外壳；（2）发电机中性点柜外壳、发电机出线柜外壳；（3）电气设备传动装置；（4）互感器的二次绕组；（5）配电、控制、保护用的屏（柜、箱）及操作台等的金属框架和底座，全封闭组合电器的金属外壳；（6）户内、外配电装置的金属构架和钢筋混凝土构架以及靠近带电部分的金属遮栏和金属门；（7）交、直流电力电缆接线盒、终端盒和膨胀器的金属外壳和电缆的金属护层、可触及的穿线的钢管、敷设线缆的金属线槽、电缆桥架；（8）金属照明灯具的外露导电部分；（9）在非沥青地面的居民区，不接地、消弧线圈接地和电阻接地系统中无避雷线架空电力线路的金属杆塔和钢筋混凝土杆塔，装有避雷线的架空线路的杆塔；（10）安装在电力线路杆塔上的开关设备、电容器等电气装置的外露导电部分及支架；（11）铠装控制电缆的金属护层，非铠装或非金属护套电缆闲置的1～2 根芯线；（12）封闭母线金属外壳；（13）箱式变电站的金属箱体。
2．电气设备的下列外露导电部分可不接地（1）在非导电场所，例如有木质、沥青等不良导电地面及绝缘的墙的电气设备，当满足二、（一）4.（3）款采用非导电场所的要求时；（2）在干燥场所，交流额定电压50V 以下，直流额定电压120V以下电气设备或电气装置的外露导电部分，但爆炸危险场所除外；（3）安装在配电屏、控制屏和电气装置上的电气测量仪表、继电器和其它低压电器等的外壳，以及当发生绝缘损坏时，在支持物上不会引起危险电压的绝缘子金属底座等；（4）安装在已接地的金属构架上电气接触良好的设备，如套管底座等，但爆炸危险场所除外；（5）额定电压220V 及以下的蓄电池室内的支架；（6）与已接地的机座之问有可靠电气接触的电动机和电器的外露导电部分，但爆炸危险场所除外。
3．外部导电部分外部导电部分中可能有电击危险的地方应予接地，通常需要接地的部分如下：（l）建筑物内或其上的大面积可能带电的金属构架可能与人发生接触时，则应予接地，以提高其安全性；（2）电气操作起重机的轨道和桁架；（3）装有线组的升降机框架；（4）电梯的金属提升绳或缆绳，如已与电梯本体连接成导电通路的则可不接地；（5）变电站或变压器室以外的线间电压超过750V 的电气设备周围的金属间隔、金属遮栏等类似的金属围护结构；（6）活动房屋或旅游车中的裸露的金属部分，包括活动房屋的金属结构、旅游车金属车架应接地。
（一）接地的作用分类一般分为保护性接地和功能性接地两种；1．保护性接地（1）防电击接地为了防止电气设备绝缘损坏或产生漏电流时，使平时不带电的外露导电部分带电而导致电击，将设备的外露导电部分接地，称为防电击接地。
这种接地还可以限制线路涌流或低压线路及设备由于高压窜入而引起的高电压；当产生电器故障时，有利于过电流保护装置动作而切断电源。
这种接地，也是狭义的“保护接地”。
（2）防雷接地将雷电导人大地，防止雷电流使人身受到电击或财产受到破坏。
（3）防静电接地将静电荷引入大地，防止由于静电积聚对人体和设备造成危害。
特别是目前电子设备中集成电路用得很多，而集成电路容易受到静电作用产生故障，接地后可防止集成电路的损坏。
（4）防电蚀接地地下埋设金属体作为牺牲阳极或阴极，防止电缆、金属管道等受到电蚀。
2．功能性接地（1）工作按地为了保证电力系统运行，防止系统振荡．保证继电保护的可靠性，在交直流电力系统的适当地方进行接地，交流一般为中性点，直流一般为中点，在电子设备系统中，则称除电子设备系统以外的交直流接地为功率地。
（2）逻辑接地为了确保稳定的参考电位，将电子设备中的适当金属件作为“逻辑地”，一般采用金属底板作逻辑地。
常将逻辑接地及其它模拟信号系统的接地统称为直流地。
（3）屏蔽接地将电气干扰源引入大地，抑制外来电磁干扰对电子设备的影响，也可减少电子设备产生的干扰影响其它电子设备。
（4）信号接地为保证信号具有稳定的基准电位而设置的接地，例如检测漏电流的接地，阻抗测量电桥和电晕放电损耗测量等电气参数测量的接地。
（二）按接地形式分类接地极按其布置方式可分为外引式接地极和环路式接地极。
若按其形状，则有管形、带形和环形几种基本形式。
若按其结构，则有自然接地极和人工接地极之分。
用来作为自然界地极的有：上下水的金属管道；与大地有可靠连接的建筑物和构筑物的金属结构；敷设于地下而其数量不少于两根的电缆金属包皮及敷设于地下的各种金属管道。
但可燃液体以及可燃或爆炸的气体管道除外。
用来作为人工接地极的，一股有钢管、角钢、扁钢和圆钢等钢材。
如在有化学腐蚀性的土壤中，则应采用镀锌的上述几种钢材或铜质的接他极。
接地装置的示意图如图25所示。
电气设备敷设接地装置后当然较没有敷设接地装置时要安全得多。
但是接地装置的布置形式如果是单根接地极或外引式接地极，那末由于电位分布的不均匀，人体仍不免要受到电击的危险。
此外，单根接地极或外引式接地极的可靠性也比较差。
从图25我们知道，外引式接地极与室内接地干线相连接仅依靠两条干线。
若这两条干线发生损伤时，整个接地干线就与接地极断绝。
当然，两条干线同时发生损伤的情况是比较少的。
为了消除单根接地极或外引式接地极的缺点，我们可以敷设环路式接地极，如图26（a）。
环路式接地极的电位分布是很均匀的。
人体的接触电压Ut 和跨步电压Uk是比较小的。
但是接地极外部的电位分布仍不均匀，其跨步电压仍是很高的，如图26（b）。
为了避免这种缺点，可在环路式接地极外敷设一些与接地极没有连接关系的扁钢。
这样，接地极外的电位分布，就如图26（c）所示的平坦地下降了。
因此，在一切情况下，应优先考虑采用环路式接地极。
只有在采用环路式接地极有困难或费用较多时，才采用外引式接地极。
1\电气图纸的分类包括变配电工程施工图、动力工程施工图、照明工程施工图、防雷接地工程施工图、弱电工程施工图、架空线路施工图。
2\电气图纸的组成包括图纸目录；设计说明；系统图；平面图；大样图；原理图；设备材料表等。
3\电气线路文字标注格式a－b（c×d）e－f。
a表示线路编号或线路用途符号、b表示导线型号、c表示导线根数、d表示导线截面、e表示配线方式符号及导线穿管管径、f表示敷设部位符号。
4\灯具安装的标注方法a－b（c×d×L）/e－f。
a表示灯具数量、b表示灯具型号或编号、c表示灯具发光体的数量、d表示发光体功率、L表示发光体光源种类、e表示灯具安装高度、f表示灯具安装方式。
5\电力系统的组成部分包括发电厂发电、变电站升压、高压架空输配电线路系统输电、变电站降压、城市高压输配电线路系统配电、高压配电柜受电、用户变压器降压。
6\建筑电气工程组成部分有低压配电柜、配电线路、开关箱、控制开关、负荷。
7\电气安装工程常用的管材包括镀锌钢管、镀锌电线管、塑料电线管、金属软管。
8\电气安装工程常用的电线包括单塑聚氯乙烯铜芯电线（BV）、双塑聚氯乙烯铜芯电线（BVV）、难燃单塑聚氯乙烯铜芯电线（ZR－BV）、难燃双塑聚氯乙烯铜芯电线（ZR－BVV）、耐火单塑聚氯乙烯铜芯电线（NH－BV）、耐火双塑聚氯乙烯铜芯电线（NH－BVV）。
9\电线截面有1.0mm2、1.5mm2、2.5mm2、4mm2、6mm2、10mm2、16mm2、25mm2、35mm2、50mm2、70mm2、95mm2、120mm2、150mm2、185mm2、240mm2、300mm2、400mm2。
10\电气安装工程常用的电缆包括普通电缆（VV）、铠装电缆（VV22）、控制电缆（KVV）、难燃电缆（ZR－VV）、难燃铠装电缆（ZR－VV22）、难燃控制电缆（ZR－KVV）、耐火电缆（NH－VV）、耐火控制电缆（NH －KVV）。
11\电气安装工程常用的电缆规格包括单芯、双芯、三芯、四等芯、国标四芯（3＋1）、非标四芯（3＋1）、五等芯、国标五芯（4＋1）、非标五芯（4＋1）、国标五芯（3＋2）、非标五芯（3＋2）。
12\灯具包括：白炽灯、荧光灯、吸顶灯、吊灯、组合花灯、筒灯、应急灯、指示灯等等。
13\室内电气配线工程包括明配线路：线码配线、槽板配线、线管配线、线槽配线、护套线配线、纲索配线。
暗配线路：线管配线。
电缆线路：直埋敷设、管内敷设、桥架敷设。
14\控制电器有闸刀开关、铁壳开关、组合开关、空气开关。
保护电器：熔断器、漏电保护器。
15\建筑弱电系统工程包括共用天线有线电视系统、电话通讯系统、广播音响系统、火灾自动报警和自动灭火系统、闭路电视监控系统、安全防范系统、综合布线系统。
16\民用建筑低压配电系统接地形式有TN系统、TT系统、IT系统。
