第十章--极谱分析法
- 格式:ppt
- 大小:14.86 MB
- 文档页数:112
第十三章极谱分析法§13-1 极谱分析概述一、极谱分析的基本装置极谱分析是一种在特殊条件下进行的电解过程。
装置如图13-1所示。
以滴汞电极为阴极,饱和甘汞为阳极进行电解,当C点在分压电阻(R)上自左向右逐渐和均匀移动时,工作电池E施加给两极上的电压逐渐增大。
在此过程中C点的每一个位置都可以从电流表A和电压表V上测得相应的电流i和电压V值。
从而可绘制成i-V曲线,其形状如图13-2所示。
此曲线呈阶梯形式,称为极谱波。
最后可根据极谱波对被测物质进行分析。
二、极谱波极谱波(如图13-2)可分为如下几部分:○1残余电流部分○2电流上升部分○3极限电流部分在排除了其他电流的影响以后,极限电流减去残余电流后的值,称为极限扩散电流,简称扩散电流(用i d表示)。
Id与被测物(Cd2+)的浓度成正比,它是极谱定量分析的基础。
当电流等于极限电流的一半时相应的滴汞电极电位,称为半波电位(用E1/2表示)。
不同的物质具有不同的半波电位,这是极谱定性分析的根据。
三、极谱过程的特殊性1.电极的特殊性电极的特殊性表现在极谱分析是用一个通常是面积很小的滴汞电极,另一个通常是面积很大的饱和甘汞电极(而一般电解分析使用二个面积大的电极)。
极化电极也可以是其他的固体微电极,但通常情况下,均使用滴汞电极,因为它有如下优点:○1汞滴的不断下滴,电极表面吸附杂质少,表面经常保持新鲜,测定的数据重现性好。
○2氢在汞上的超电位比较大。
○3许多金属可以和汞形成汞齐。
○4汞易提纯。
缺点:○1汞易发挥且有毒○2汞能被氧化○3汞滴电极上残余电流大,限制了测定的灵敏度2.电解条件的特殊性电解条件的特殊性表现在极谱分析是溶液保持静止并且使用了大量的电解质。
溶液保持静止,则对流切向运动可忽略不计;假如大量电解质,则可消除离子的电迁移运动。
§13-2 极谱定量分析一、尤考维奇方程式(i d)t=706nD1/2m2/3t1/6c (13-1)为瞬时电流扩散公式。
极谱法的基本原理明确极谱法的基本原理。
理解极谱定量分析的依据和极谱定性分析的依据,掌握半波电位的概念。
资源提供11.主题词:极谱法2.对应知识点:极谱法3.资源形式:讲解4.所属章节:第十章第二节直流极谱法亦可简称为极谱法,是以控制电位的电解过程为基础的极谱法。
其实验装置与一般电解装置大体相似,主要有三个部分:第一部分是提供可变外加电压的装置;第二部分是指示电压改变过程中进行电解时流过电解池电流变化的装置;第三部分是电解池。
极谱分析与电解分析装置的不同之处在于两个电极。
极谱分析使用的两个电极一般都是汞电极,其中一个是电极面积很小的滴汞电极,为工作电极;另一个是面积很大的汞电极,或电位恒定的饱和甘汞电极,为参比电极。
极谱法是通过获得的电流--电压曲线即极谱波或极谱图来进行分析测定的。
在外加电压还未达到被测物质的分解电压时,有一很小的电流通过电解池,此电流称之为残余电流。
电解开始后,随着外加电压增大,电流迅速增大,最后当外加电压增大到一定值时,电解电流不再增加,而达到一个极限电流。
称之为极限扩散电流,也叫波高。
在一定条件下,波高与被测浓度成正比,这是极谱定量分析的基础,1934年尤考维奇导出了扩散电流方程式,即尤考维奇方程:式中:为平均极限扩散电流;n为电极反应中的电子转移数;D为被测物在溶液中的扩散系数;m为汞流速;为滴汞周期(s);c为被测物浓度。
从尤考维奇方程可知,影响极限扩散电流的主要因素有:毛细管特征(称为毛细管常数,它与汞柱压力的平方根成正比)、温度、滴汞电极电位和电解液组成。
在进行极谱分析时,残余电流即杂质产生的电解电流和电容电流干扰测定,需要设法消除,其实降低电容电流已成为极谱分析仪器发展的主流。
迁移电流和极谱极大可分别通过加入大量的支持电解质和极大抑制剂(如表面活性剂)来消除。
溶解氧在滴汞电极上还原,会产生两个极谱干扰测定,可通过惰性气体和加入不影响极谱分析的还原剂除氧。
在极谱电解过程中,由于控制反应速度的关键步骤不同,一般可将极谱波分成可逆波、不可逆波和动力波。
极谱分析法的原理及应用1.背景介绍极谱分析法是一种基于原子(或分子)的能级结构和光谱的分析方法。
通过观察物质在特定能级和波长范围内的吸收、发射、散射等现象,可以得到物质的组成、结构和性质信息。
极谱分析法广泛应用于物理、化学、生物、地质等领域的研究和实践中。
2.原理介绍2.1 原子结构任何物质的原子都由核和电子组成。
核质子数决定了原子的元素,而核外的电子则决定了原子的化学性质。
每个电子都有一组特定的能级(或轨道),电子在这些能级上可以处于不同的激发态。
当电子从低能级跃迁到高能级时,会吸收特定波长的光;当电子从高能级跃迁到低能级时,会辐射特定波长的光。
2.2 能级结构原子的能级结构是由电子的能量级别和相应的波函数所决定的。
每个能级都对应着一组量子数,例如主量子数、角量子数、磁量子数等。
不同的能级对应着不同的能量和轨道形状,电子在不同的能级上具有不同的激发态。
2.3 光谱现象当物质受到激发或激光照射时,会发生吸收、发射或散射光的现象。
吸收光谱是物质吸收特定波长光的现象,可以用于分析物质的组成和浓度。
发射光谱是物质在受到激发后辐射出特定波长光的现象,可以用于分析物质的结构和性质。
散射光谱是物质对入射光的散射,可以用于研究物质的粒子大小和测定溶液中的颗粒物质。
3. 应用领域极谱分析法在许多领域都有广泛的应用。
下面列举了几个典型的应用领域:3.1 化学分析极谱分析法可以用于分析物质的组成、浓度和结构。
例如,通过测量样品对特定波长光的吸收光谱,可以确定样品中特定元素的浓度。
通过测量样品的紫外-可见吸收光谱,可以推断样品的结构和反应动力学等信息。
3.2 环境监测极谱分析法可以用于监测环境中的污染物。
例如,通过测量空气中颗粒物的散射光谱,可以分析颗粒物的大小和浓度。
通过测量水样的发射光谱,可以检测水中的有机物和无机物的种类和浓度。
3.3 生物医学研究极谱分析法在生物医学研究中有广泛的应用。
例如,通过测量生物体组织的红外吸收光谱,可以研究组织中的化学成分和结构。
第七章原子吸收与原子荧光光谱法1.解释下列名词:(1)原子吸收线和原子发射线;(2)宽带吸收和窄带吸收;(3)积分吸收和峰值吸收;(4)谱线的自然宽度和变宽;(5)谱线的热变宽和压力变宽;(6)石墨炉原子化法和氢化物发生原子化法;(7)光谱通带;(8)基体改进剂;(9)特征浓度和特征质量;(10)共振原子荧光和非共振原子荧光。
答:(1)原子吸收线是基态原子吸收一定辐射能后被激发跃迁到不同的较高能态产生的光谱线;原子发射线是基态原子吸收一定的能量(光能、电能或辐射能)后被激发跃迁到较高的能态,然后从较高的能态跃迁回到基态时产生的光谱线。
(2)分子或离子的吸收为宽带吸收;气态基态原子的吸收为窄带吸收。
(3)积分吸收是吸收线轮廓的内的总面积即吸收系数对频率的积分;峰值吸收是中心频率0两旁很窄(d 0)范围内的积分吸收。
(4)在无外界条件影响时,谱线的固有宽度称为自然宽度;由各种因素引起的谱线宽度增加称为变宽。
(5)谱线的热变宽是由原子在空间作相对热运动引起的谱线变宽;压力变宽是由同种辐射原子间或辐射原子与其它粒子间相互碰撞产生的谱线变宽,与气体的压力有关,又称为压力变宽。
(6)以石墨管作为电阻发热体使试样中待测元素原子化的方法称为石墨炉原子化法;反应生成的挥发性氢化物在以电加热或火焰加热的石英管原子化器中的原子化称为氢化物发生原子化法。
(7)光谱通带是指单色器出射光束波长区间的宽度。
(8)基体改进剂是指能改变基体或被测定元素化合物的热稳定性以避免化学干扰的化学试剂。
(9)把能产生1%吸收或产生吸光度时所对应的被测定元素的质量浓度定义为元素的特征浓度;把能产生1%吸收或产生吸光度时所对应的被测定元素的质量定义为元素的特征质量。
(10)共振原子荧光是指气态基态原子吸收的辐射和发射的荧光波长相同时产生的荧光;气态基态原子吸收的辐射和发射的荧光波长不相同时产生的荧光称为非共振原子荧光。
2.在原子吸收光谱法中,为什么要使用锐线光源?空心阴极灯为什么可以发射出强度大的锐线光源?答:因为原子吸收线的半宽度约为103nm,所以在原子吸收光谱法中应使用锐线光源;由于空心阴极灯的工作电流一般在1~20 mA,放电时的温度较低,被溅射出的阴极自由原子密度也很低,同时又因为是在低压气氛中放电,因此发射线的热变宽D、压力变宽L和自吸变宽都很小,辐射出的特征谱线是半宽度很窄的锐线(104~10 3 nm)。
第十章极谱和伏安分析法1、极谱法和电解法有哪些方面的差异?答:极谱过程是一特殊的电解过程,主要表现在电极和电解条件的特殊性。
①电极:一个电极是极化电极,另一个是去极化电极;②电解:被分析物质的浓度一般较小,电流很小,且只是扩散电流与被测物浓度有定量关系,必须消除迁移电流和对流电流。
2、直流极谱波呈台阶锯齿形的原因是什么?答:据尤考维奇公式,扩散电流随时间t1/6增加,是扩散层厚度和滴汞面积随时间变化的总结果。
在每一滴汞生长最初时刻电流迅速增加,随后变慢,汞滴下落时电流下降,即汞滴周期性下滴使扩散电流发生周期性变化,极谱波呈锯齿形。
3、进行极谱测定时,为什么一份溶液进行多次测定而浓度不发生显著变化?答:因为极谱测定是一种特殊的电解方法,极谱波的产生是由于在极化电极上出现浓差极化引起的。
由于被分析物的浓度一般较小,通过的电流很小(<100μA),故试样的浓度基本没变化,因此同一溶液可反复测定。
4、什么是极谱分析的底液?它的组成是什么?答:底液:为了改善波形,极谱分析的试液中加入一些辅助试剂,这种含有各种适当试剂的溶液称为极谱分析的底液。
底液含有支持电解质、极大抑制剂、除氧剂及其他有关试剂,如消除前波或叠波干扰的配位剂,控制酸度、改善波形、防止水解的缓冲剂等。
在选择底液时,应尽量选择使极谱波波形良好,干扰小,实验操作简单的底液。
5、在被测离子浓度相同时,平行催化波产生的电流为什么比扩散电流大得多?答:平行催化波原理:电活性物质的氧化态A在电极上还原,生成还原态B,这是电极反应,还原产物B与溶液中存在的另一物质C(氧化剂)作用,被氧化生成原来的电活性物质A。
此再生出来的A 在电极上又一次地被还原如此反复进行,使电流大大增加。
在整个反应中,物质A的浓度实际上没有变化,消耗的是物质C。
6、解释单扫描极谱波呈平滑峰形的原因?答:极化电压变化的速度快,当达到可还原物质的分解电压时,该物质在电极上迅速还原,产生很大的电流,极化电流急剧上升,产生瞬时极谱电流,由于还原物质在电极上还原,使它在电极表面附近的浓度急剧降低,本体溶液中的还原物质来不及扩散至电极表面,当电压进一步增加时,导致极谱电流反而降低,形成峰形电流。

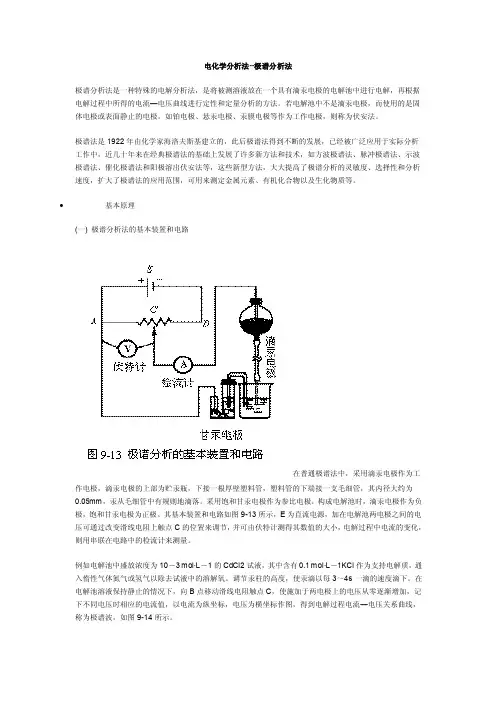

电化学分析法--极谱分析法极谱分析法是一种特殊的电解分析法,是将被测溶液放在一个具有滴汞电极的电解池中进行电解,再根据电解过程中所得的电流—电压曲线进行定性和定量分析的方法。
若电解池中不是滴汞电极,而使用的是固体电极或表面静止的电极。
如铂电极、悬汞电极、汞膜电极等作为工作电极,则称为伏安法。
极谱法是1922年由化学家海洛夫斯基建立的,此后极谱法得到不断的发展,已经被广泛应用于实际分析工作中,近几十年来在经典极谱法的基础上发展了许多新方法和技术,如方波极谱法、脉冲极谱法、示波极谱法、催化极谱法和阳极溶出伏安法等,这些新型方法,大大提高了极谱分析的灵敏度、选择性和分析速度,扩大了极谱法的应用范围,可用来测定金属元素、有机化合物以及生化物质等。
基本原理(一) 极谱分析法的基本装置和电路在普通极谱法中,采用滴汞电极作为工作电极,滴汞电极的上部为贮汞瓶,下接一根厚壁塑料管,塑料管的下端接一支毛细管,其内径大约为0.05mm,汞从毛细管中有规则地滴落。
采用饱和甘汞电极作为参比电极。
构成电解池时,滴汞电极作为负极,饱和甘汞电极为正极。
其基本装置和电路如图9-13所示,E为直流电源,加在电解池两电极之间的电压可通过改变滑线电阻上触点C的位置来调节,并可由伏特计测得其数值的大小,电解过程中电流的变化,则用串联在电路中的检流计来测量。
例如电解池中盛放浓度为10-3 mol·L-1的CdCl2试液,其中含有0.1 mol·L-1KCl作为支持电解质,通入惰性气体氮气或氢气以除去试液中的溶解氧。
调节汞柱的高度,使汞滴以每3~4s一滴的速度滴下。
在电解池溶液保持静止的情况下,向B点移动滑线电阻触点C,使施加于两电极上的电压从零逐渐增加,记下不同电压时相应的电流值,以电流为纵坐标,电压为横坐标作图,得到电解过程电流—电压关系曲线,称为极谱波,如图9-14所示。
(二)极谱波的形成以上述电解氯化镉的稀溶液为例来说明极谱波的形成过程,其极谱波见图9-14。

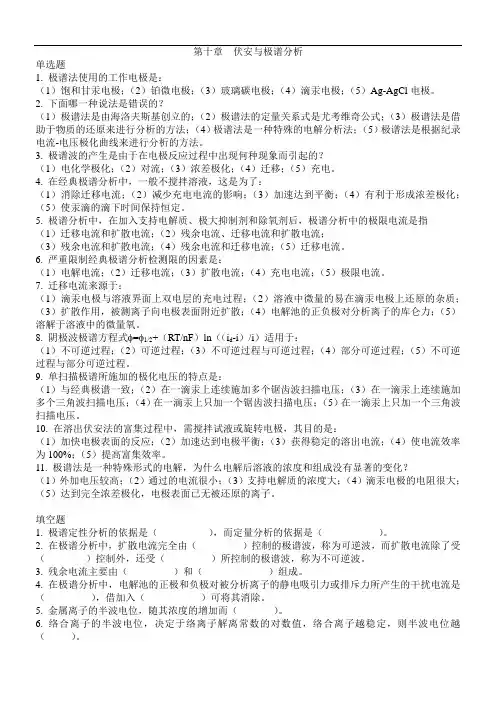

第十章伏安与极谱分析单选题1. 极谱法使用的工作电极是:(1)饱和甘汞电极;(2)铂微电极;(3)玻璃碳电极;(4)滴汞电极;(5)Ag-AgCl电极。
2. 下面哪一种说法是错误的?(1)极谱法是由海洛夫斯基创立的;(2)极谱法的定量关系式是尤考维奇公式;(3)极谱法是借助于物质的还原来进行分析的方法;(4)极谱法是一种特殊的电解分析法;(5)极谱法是根据纪录电流-电压极化曲线来进行分析的方法。
3. 极谱波的产生是由于在电极反应过程中出现何种现象而引起的?(1)电化学极化;(2)对流;(3)浓差极化;(4)迁移;(5)充电。
4. 在经典极谱分析中,一般不搅拌溶液,这是为了:(1)消除迁移电流;(2)减少充电电流的影响;(3)加速达到平衡;(4)有利于形成浓差极化;(5)使汞滴的滴下时间保持恒定。
5. 极谱分析中,在加入支持电解质、极大抑制剂和除氧剂后,极谱分析中的极限电流是指(1)迁移电流和扩散电流;(2)残余电流、迁移电流和扩散电流;(3)残余电流和扩散电流;(4)残余电流和迁移电流;(5)迁移电流。
6. 严重限制经典极谱分析检测限的因素是:(1)电解电流;(2)迁移电流;(3)扩散电流;(4)充电电流;(5)极限电流。
7. 迁移电流来源于:(1)滴汞电极与溶液界面上双电层的充电过程;(2)溶液中微量的易在滴汞电极上还原的杂质;(3)扩散作用,被测离子向电极表面附近扩散;(4)电解池的正负极对分析离子的库仑力;(5)溶解于溶液中的微量氧。
8. 阴极波极谱方程式φ=φ1/2+(RT/nF)ln((i d-i)/i)适用于:(1)不可逆过程;(2)可逆过程;(3)不可逆过程与可逆过程;(4)部分可逆过程;(5)不可逆过程与部分可逆过程。
9. 单扫描极谱所施加的极化电压的特点是:(1)与经典极谱一致;(2)在一滴汞上连续施加多个锯齿波扫描电压;(3)在一滴汞上连续施加多个三角波扫描电压;(4)在一滴汞上只加一个锯齿波扫描电压;(5)在一滴汞上只加一个三角波扫描电压。

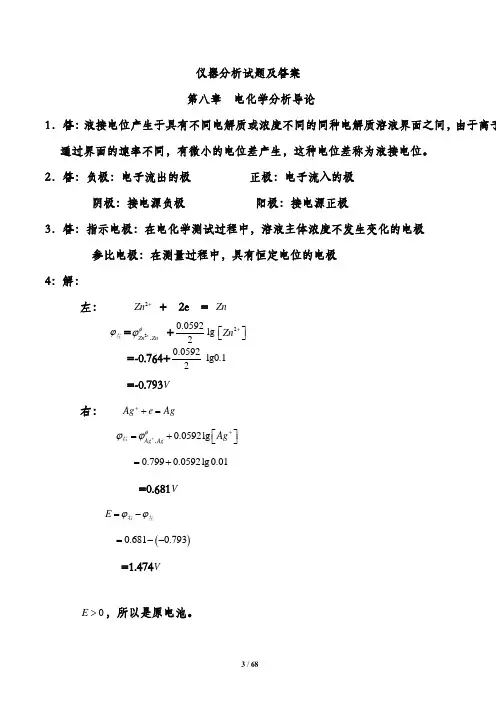

仪器分析试题及答案第八章电化学分析导论1.答:液接电位产生于具有不同电解质或浓度不同的同种电解质溶液界面之间,由于离子通过界面的速率不同,有微小的电位差产生,这种电位差称为液接电位。
2.答:负极:电子流出的极正极:电子流入的极阴极:接电源负极阳极:接电源正极3.答:指示电极:在电化学测试过程中,溶液主体浓度不发生变化的电极参比电极:在测量过程中,具有恒定电位的电极4:解:左:2Zn++ 2e = Znϕ左=2,Zn Znφϕ++0.05922lg2Zn+⎡⎤⎣⎦=-0.764+0.05922lg0.1=-0.793V右:Ag e Ag++=,0.0592lgAg Ag Agφϕϕ++⎡⎤=+⎣⎦右0.7990.0592lg0.01=+=0.681VEϕϕ=-右左()0.6810.793=--=1.474VE>,所以是原电池。
5.解:左边: 2222HA eH A -++20.0592lg H H H φϕϕ++⎡⎤=+⎣⎦左,20.0592lg H HH φϕϕ++⎡⎤=+⎣⎦左,=0.0592lg H +⎡⎤⎣⎦E ϕϕ=-右左0.4130.2440.0592lg H +⎡⎤=-⎣⎦ 0.0592lg 0.169H +⎡⎤=-⎣⎦31.410/H mol l +-⎡⎤=⨯⎣⎦[]HA H A H A K HA +-+-=+⎡⎤⎡⎤⎣⎦⎣⎦==31.4100.1160.215-⨯⨯=47.610-⨯ 6.解:E ϕϕ=-右左 0.9210.2443ϕ=-左0.6767V ϕ=-左左边:2424CdX eCd X --++22,0.0592lg 2CdCdCd φϕϕ++⎡⎤=+⎣⎦左 2244Cd XCdX +-+2442CdX K Cd X -+-⎡⎤⎣⎦=⎡⎤⎡⎤⎣⎦⎣⎦稳2424CdX Cd K X -+-⎡⎤⎣⎦⎡⎤=⎣⎦⎡⎤⎣⎦稳2244,0.0592lg2CdCdCdX K X φϕϕ+--⎡⎤⎣⎦=+⎡⎤⎣⎦左稳 []40.05920.20.67670.403lg 20.150K -=-+稳 117.010K =⨯稳7.解:E ϕϕ=-右左0.8930.2443ϕ=-左0.6487V ϕ=-左222CdX eCd X -++22,0.0592lg 2CdCdCd φϕϕ++⎡⎤=+⎣⎦左 22Cd X CdX -+22sp K Cd X +-⎡⎤⎡⎤=⎣⎦⎣⎦ 22sp K Cd X +-⎡⎤=⎣⎦⎡⎤⎣⎦22,0.0592lg 2sp CdCdK X φϕϕ+-=+⎡⎤⎣⎦左 []20.05920.64870.403lg 20.02sp K -=-+ 122.010sp K -=⨯第九章 电位分析法1.答:玻璃膜的化学组成对电极的性能影响很大,纯2SiO 制成的石英玻璃就不具有响应氢离子的功能。
