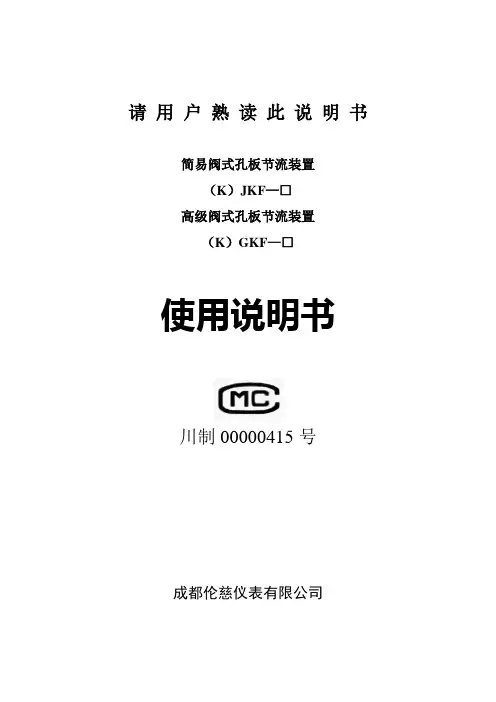

请用户熟读此说明书简易阀式孔板节流装置（K）JKF—□高级阀式孔板节流装置（K）GKF—□使用说明书川制00000415号成都伦慈仪表有限公司1、用途、性能规范、采用主要标准1.1 用途：本说明书所要叙述的阀式孔板节流装置，分不抗硫及抗硫的高级型、简易型二种，主要用于差压式流量计的信号产生，传输装置。

1.2 性能规范：适用介质：轻质油、净化天然气、水、含硫（H2S+CO2≤8%）天然气、城市煤气，轻烃等。

介质温度：-29~121℃。

（介质温度超过此范围作特殊订货）。

1.3 采用的主要标准：GB/T2624.1—2006 用安装在圆形管道中的差压装置测量满管流体流量第一部分：一般原理和要求GB/T2624.2—2006 用安装在圆形管道中的差压装置测量满管流体流量第二部分：孔板JB/T7252—94 阀孔孔板节流装置JJG640—94 差压式流量计2、作用原理充满管道的流体流经营道内的节流装置，在节流件的前后产生差压，通过测量差压可以衡量流体流过节流装置的流量大小。

3说明：K处：标K为抗硫，不抗硫略。

G处：结构代号，G为高级型，J为简易型。

K处：节流元件孔板代号。

F处：连接形式代号，F为法兰连接，对接略。

16处：公称压力（单位：0.1MPa）。

C处：阀体材料为碳钢，超过PN1.6MPa时C代号略。

5、结构说明及主要处形连接尺寸5.1 高级阀式孔板节流装置（图1、表2、表3）零件名称：1，顶板2，压板3，上阀体4，齿轮轴1，5，注油嘴6，滑阀7，齿轮轴2 8，下阀体9，对焊钢法兰10，对焊钢法兰，11，齿轮轴3 12，平衡阀13，放空阀。

（含导板，孔板，密封圈）特点：1、更换孔板容易，不影响输送介质，无需设置附加管路，占地少，性价比高2、经标定准确度0.5级；注：a. 两端法兰连接尺寸见附件2~3；b. L1=10D20L2=5D20c.计量管道实际通径见附件1。

结构尺寸表表1型号公称通径（mm）外型尺寸（mm）重量≈kg L E F B H H1GKF-16C 50 270 130 190 520 455 100 85GKF-100 KGKF-100 50 360 210 150 550 520 121 130 6580 385 190 245 560 570 161 220 100 420 104 274 550 580 152 295 150 430 216 330 660 720 180 360 200 440 220 390 700 855 217 510 250 500 260 470 760 985 255 768 300 500 255 590 1050 1150 290 1080 350GKF-160 KGKF-160 50 680 190 250 560 660 160 300 6580 700 244 304 650 700 185 500 100 720 246 302 640 720 185 650 150 765 272 372 720 776 199 880 200 900 300 470 850 820 250 1000 250 1000 320 590 1000 900 290 14005.2简易阀式孔板节流装置（图2、表3）图21,阀体2,顶板3,压板4,孔板部件（含孔板导板，孔板，密封圈）5,排污堵头6,对焊钢法兰特点：结构简单，价格低，无孔板提升机构，更换孔板必须停止输送介质。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 2311680Y [45]授权公告日1999年3月24日[21]ZL 专利号97229922.X [21]申请号97229922.X [22]申请日97.10.22[73]专利权人宁夏回族自治区银河仪表厂地址750001宁夏回族自治区银川市永康北巷44号沈复中转[72]设计人沈复中 蒋兆铭 杨文会 张智 [74]专利代理机构宁夏专利服务中心代理人叶学军[51]Int.CI 6F16K 47/00权利要求书 1 页 说明书 2 页 附图 1 页[54]实用新型名称单手柄高级阀式孔板节流装置[57]摘要本实用新型涉及一种流量测定阀,特别是涉及一种单手柄高级阀式孔板节流装置,它包括上阀体、下阀体、孔板,其特征在于孔板通过密封件固定在孔板组件上,孔板组件上部通过铰链螺栓与滑块铰接,滑块通过丝杠和导柱带动孔板由下阀体移动到上阀体中,在孔板组件的下部铰接有一起密封作用的翻板;本实用新型具有结构简单、紧凑、密封可靠、重量轻、更换孔径时的操作简便等特点。

97229922.X权 利 要 求 书第1/1页 1．一种单手柄高级阀式孔板节流装置，包括上阀体、下阀体、孔板，其特征在于上阀体(5)与下阀体(16)通过连接板(12)连接成一体；孔板(14)通过密封件(13)固定在孔板组件(15)上，孔板组件(15)上端通过铰链螺栓(10)与滑块(7)铰接，下端铰接有一起密封作用的翻板(17)；滑块(7)通过固定在上阀体(5)上的导柱(6)定位，通过与其相连的丝杠(8)带动其上下移动，丝杠(8)上部固定在上盖板(4)上，在丝杠(8)的端部固定有一摇柄(3)。

2．根据权利要求1所述的一种单手柄高级阀式孔板节流装置，其特征在于滑块(7)、导柱(6)、丝杠(8)均处在密封的上阀体(5)的阀腔内，在上阀体阀腔上开有一用于更换孔板(14)的孔(2)，孔(2)通过盖板(1)将其密封。

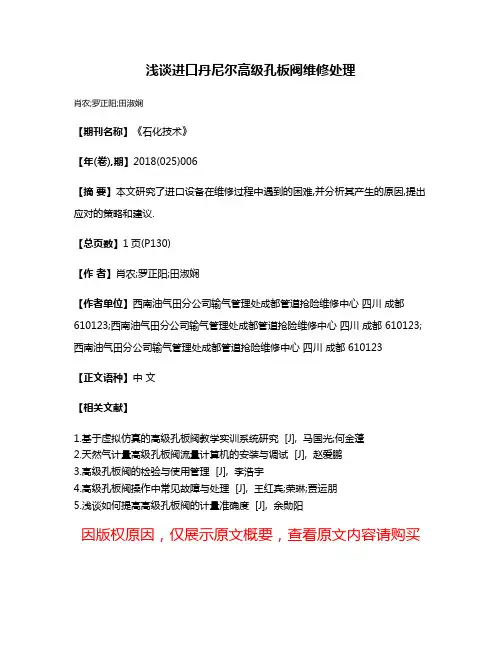

浅谈进口丹尼尔高级孔板阀维修处理
肖农;罗正阳;田淑娴
【期刊名称】《石化技术》
【年(卷),期】2018(025)006
【摘要】本文研究了进口设备在维修过程中遇到的困难,并分析其产生的原因,提出应对的策略和建议.
【总页数】1页(P130)
【作者】肖农;罗正阳;田淑娴
【作者单位】西南油气田分公司输气管理处成都管道抢险维修中心四川成都610123;西南油气田分公司输气管理处成都管道抢险维修中心四川成都 610123;西南油气田分公司输气管理处成都管道抢险维修中心四川成都 610123
【正文语种】中文
【相关文献】
1.基于虚拟仿真的高级孔板阀教学实训系统研究 [J], 马国光;何金蓬
2.天然气计量高级孔板阀流量计算机的安装与调试 [J], 赵爱鹏
3.高级孔板阀的检验与使用管理 [J], 李浩宇
4.高级孔板阀操作中常见故障与处理 [J], 王红宾;荣琳;贾运朋
5.浅谈如何提高高级孔板阀的计量准确度 [J], 余勋阳
因版权原因，仅展示原文概要，查看原文内容请购买。

高级孔板阀结构图高级孔板阀（K）LGKF□ 产品说明及用途、特点精度比常规阀式节流装置高，计量准确，出售气（油）的卖方可获得好的经济效益。

检查、更换孔板、维修方便，不用停止介质输送；在5~10分钟内即可在线完成孔板检查及更换。

操作灵活、轻松；密封可靠，安全经济；占地少，不用设旁通管线。

经标定的计量精度为0.5级。

广泛适用于电厂、化工厂、油田及天然气管道输送装置中的流量计量。

JB/T7252-94 阀式孔板节流装置GB/T2624.1～2-06 流量测量节流装置用孔板、喷嘴和文丘里管测量流充满圆管的流体测量SY/T6143-2004 天然气流量的标准孔板计量方法JJG640-94 差压式流量计GB/T13927-1992 通用阀门压力试验JB/T79-94 整体铸钢管法兰GB/T12252-1992 通用阀门供货要求1 孔板流量计的计量原理及特征111 孔板流量计的计量原理孔板流量计是基于流体流动的节流原理,利用流体流经节流元件时在其前后产生压差,此差压值与该流量的平方成正比关系来计算流量的.(1)差压法测气原理充满管道的流体,当它流经管道内节流装置(如孔板)时,流束将在节流装置处形成局部收缩,使部分压能转为动能,其结果使流速增加,静压降低,在节流装置前后产生了压力降,对于一定型式,一定尺寸的节流装置来说,所产生的压差与气体流量有关,流量愈大,压差也愈大;流量减小,压差也减小;流量为零,压差也为零.因此,通过测量压差的大小,就可间接地计算气体流量,这种方法就称差压法测量气体流量.(2)流束局部收缩和压差的产生被测流体流经节流装置前后的特性和压力分布如图1所示.在孔板前,连续流动着的流体将遇到孔板的阻挡.在管壁处的流体由于受孔板阻挡,阻力最大,使流体速度降低,部分动能转变成静压能,其结果使孔板入口端面接近管壁处的流体静压力升高.而管道中心流速最大,静压最低,使其在同一端面形成径向压力差,其结果将使流体质点在这一径向压差作用下产生一径向加速度.在这一径向速度作用下,靠近管壁处的流体质点以偏转一个角度向孔口流动,形成了流束的局部收缩.由于流体运动的惯性,流经节流装置后流体将继续保持原来的流动方向,在孔板出口端面Ⅱ处形成一最小收缩截面,此处流束截面最小,流速达最大,压力最低.此后,流束又逐渐扩大,压力逐渐恢复升高,直到流体充满整个管道,压力恢复到最大值.但孔板后的压力并没有恢复到原来的数值,两者压力之差,即为流体流经节流装置后所产生的压力损失.此。
