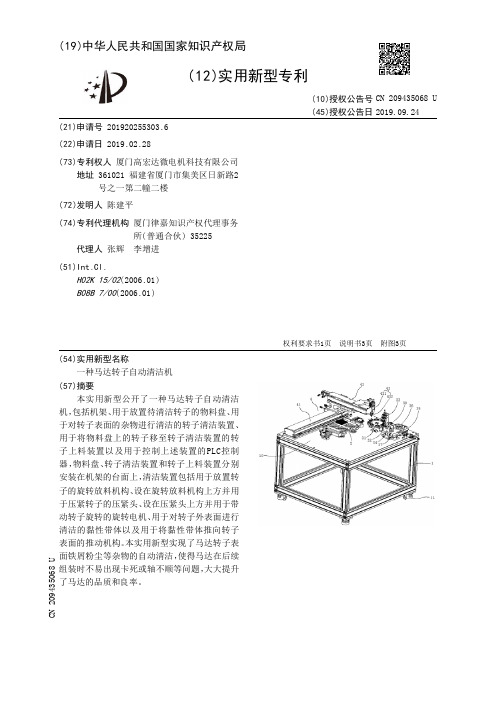

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920255303.6(22)申请日 2019.02.28(73)专利权人 厦门高宏达微电机科技有限公司地址 361021 福建省厦门市集美区日新路2号之一第二幢二楼(72)发明人 陈建平　(74)专利代理机构 厦门律嘉知识产权代理事务所(普通合伙) 35225代理人 张辉　李增进(51)Int.Cl.H02K 15/02(2006.01)B08B 7/00(2006.01)(54)实用新型名称一种马达转子自动清洁机(57)摘要本实用新型公开了一种马达转子自动清洁机，包括机架、用于放置待清洁转子的物料盘、用于对转子表面的杂物进行清洁的转子清洁装置、用于将物料盘上的转子移至转子清洁装置的转子上料装置以及用于控制上述装置的PLC控制器，物料盘、转子清洁装置和转子上料装置分别安装在机架的台面上，清洁装置包括用于放置转子的旋转放料机构、设在旋转放料机构上方并用于压紧转子的压紧头、设在压紧头上方并用于带动转子旋转的旋转电机、用于对转子外表面进行清洁的黏性带体以及用于将黏性带体推向转子表面的推动机构。

本实用新型实现了马达转子表面铁屑粉尘等杂物的自动清洁，使得马达在后续组装时不易出现卡死或轴不顺等问题，大大提升了马达的品质和良率。

权利要求书1页 说明书3页 附图3页CN 209435068 U 2019.09.24C N 209435068U权　利　要　求　书1/1页CN 209435068 U1.一种马达转子自动清洁机，其特征在于：包括机架、用于放置待清洁转子的物料盘、用于对转子表面的杂物进行清洁的转子清洁装置、用于将物料盘上的转子移至转子清洁装置的转子上料装置以及用于控制上述装置的PLC控制器，所述的物料盘、转子清洁装置和转子上料装置分别安装在机架的台面上，所述的转子清洁装置包括用于放置转子的旋转放料机构、设在所述旋转放料机构上方并用于压紧转子的压紧头、设在所述压紧头上方并用于带动转子旋转的旋转电机、用于对转子外表面进行清洁的黏性带体以及用于将所述黏性带体推向转子表面的推动机构。

无刷电机[实用新型专利]

无刷电机[实用新型专利]

(10)授权公告号 (45)授权公告日 2014.12.31C N 204068632U (21)申请号 201420492204.7(22)申请日 2014.08.28H02K 29/03(2006.01)H02K 1/27(2006.01)(73)专利权人捷和电机制品(深圳)有限公司地址518104 广东省深圳市宝安区沙井坣岗大坣工业区环镇路10号1-7栋(72)发明人李政 杨锡辉(74)专利代理机构深圳中一专利商标事务所44237代理人张全文(54)实用新型名称无刷电机(57)摘要本实用新型适用于电机技术领域，提供了一种无刷电机，旨在解决如何在保持电机尺寸的基础上降低齿槽转矩的技术问题。

该无刷电机包括转子以及设置于所述转子外的定子，所述定子包括外壳、设置于所述外壳内的定子铁芯、绕设于所述定子铁芯上的铁芯绕组以及安装于所述外壳之开口端的端盖；所述转子包括转动连接于所述定子上的转轴、固定安装于所述转轴上的转子铁芯以及固定安装于所述转子铁芯上并围绕于所述定子铁芯内侧的永久磁极；所述永久磁极与所述转子铁芯的接合面上设有多个孔。

通过在永久磁极与所述转子铁芯的结合面上设置孔，以削弱齿槽转矩。

(51)Int.Cl.权利要求书1页 说明书3页 附图5页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书3页 附图5页(10)授权公告号CN 204068632 U1.一种无刷电机，包括转子以及设置于所述转子外的定子，其特征在于：所述定子包括外壳、设置于所述外壳内的定子铁芯、绕设于所述定子铁芯上的铁芯绕组以及安装于所述外壳之开口端的端盖；所述转子包括转动连接于所述定子上的转轴、固定安装于所述转轴上的转子铁芯以及固定安装于所述转子铁芯上并围绕于所述定子铁芯内侧的永久磁极；所述永久磁极与所述转子铁芯的接合面上设有多个孔。

2.如权利要求1所述的无刷电机，其特征在于：所述孔的数量倍数于所述永久磁极的数量。

深井泵用高效防水电机[实用新型专利]

深井泵用高效防水电机[实用新型专利]

专利名称：深井泵用高效防水电机专利类型：实用新型专利
发明人：聂国军,程鹏
申请号：CN202021963442.3
申请日：20200909
公开号：CN213072282U
公开日：
20210427
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种深井泵用高效防水电机，属于深井泵领域。

它包括电机筒，所述的电机筒内设有转子，所述的转子的端部连接有输出轴，所述的输出轴延伸出电机筒，所述的电机筒的输出端设有密封块，所述的密封块设置在电机筒的端口处且与电机筒的内壁相抵，所述的输出轴转动贯穿密封块，所述的输出轴和密封块之间设有密封组件。

其优点在于通过密封组件增加密封块与输出轴之间的密封性，防止水通过输出轴与密封块之间的连接处进入深井泵中。

申请人：青蛙泵业股份有限公司
地址：318020 浙江省台州市黄岩区高桥街道联屿路177号
国籍：CN
代理机构：浙江永鼎律师事务所
代理人：陈龙
更多信息请下载全文后查看。

【CN209402303U】一种理发器防水电机【专利】

【CN209402303U】一种理发器防水电机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920436614.2(22)申请日 2019.04.02(73)专利权人 余姚市科达微电机制造有限公司地址 315400 浙江省宁波市余姚市梨洲街道梨洲路20号(72)发明人 罗云建　(74)专利代理机构 余姚德盛专利代理事务所(普通合伙) 33239代理人 周积德(51)Int.Cl.H02K 5/10(2006.01)(54)实用新型名称一种理发器防水电机(57)摘要本实用新型涉及电机技术领域，公开了一种理发器防水电机，解决了在理发器清洗时，水滴可能会顺着电机旋转轴流到电机的内部，久而久之会影响电机的使用寿命的问题，包括电机本体与防水壳，电机本体位于旋转轴的一端设有防水壳，电机本体的外壁上固定有安装块，安装块靠近防水壳的一侧开设有卡口，防水壳套设在电机本体的一端，且电机旋转轴贯穿防水壳，且电机旋转轴与防水壳之间设有第一密封圈，防水壳的内部设有放置壳，放置壳的外侧设有旋转板，且放置壳内放置有干燥剂，防水壳的内壁上设有第二密封圈，且防水壳的端口设有卡块,通过防水壳内部的干燥剂对进入防水壳中的水汽进行吸附，从而保证电机内部不会受潮，提高电机使用寿命。

权利要求书1页 说明书3页 附图4页CN 209402303 U 2019.09.17C N 209402303U权　利　要　求　书1/1页CN 209402303 U1.一种理发器防水电机，包括电机本体(1)与防水壳(2)，所述电机本体(1)位于旋转轴的一端设有防水壳(2)，其特征在于，所述电机本体(1)的外壁上固定有安装块(4)，所述安装块(4)靠近所述防水壳(2)的一侧开设有卡口(5)，所述防水壳(2)套设在所述电机本体(1)的一端，且电机旋转轴贯穿所述防水壳(2)，且电机旋转轴与防水壳(2)之间设有第一密封圈(3)，所述防水壳(2)的内部设有放置壳(9)，所述放置壳(9)的外侧设有旋转板(10)，且放置壳(9)内放置有干燥剂(12)，所述防水壳(2)的内壁上设有第二密封圈(8)，且防水壳(2)的端口设有卡块(6)。

【CN209267291U】防振微型直流电机【专利】

【CN209267291U】防振微型直流电机【专利】
5 .根据权利要求4所述的防振微型直流电机，其特征在于，所述上挡块、下挡块、左挡块 和右挡块互不接触地设置。
6 .根据权利要求1所述的防振微型直流电机，其特征在于，所述盖体对应所述壳体的边 缘设置有环形限 位槽 ，所述限 位槽的 宽度与所述壳体的 宽度一致 ，所述壳体的 边缘插设于 所述限位槽内。
7 .根据权利要求6所述的防振微型直流电机，其特征在于，所述壳体的外侧设置有外螺 纹，所述限位槽的内侧壁对应所述外螺纹设置于与所述外螺纹相匹配的内螺纹。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920053033 .0
(22)申请日 2019 .01 .14
(73)专利权人 揭阳市钰信电机有限公司 地址 522000 广东省揭阳市空港经济区京 冈办事处林厝村工业区
(72)发明人 林淡标
(74)专利代理机构 惠州市超越知识产权代理事 务所(普通合伙) 44349
2 .根据权利要求1所述的防振微型直流电机，其特征在于，所述插块呈圆弧状，所述插 块与所述子壳同圆心设置。
3 .根据权利要求2所述的防振微型直流电机，其特征在于，所述插块的上端和/或下端 呈收缩状，形成插入部。
4 .根据权利要求1所述的防振微型直流电机，其特征在于，所述安装框包括固定设置于 所述子壳内壁上的上挡块、下挡块、左挡块和右挡块，所述左挡块和所述右挡块位于所述安 装框内的侧壁朝安装框外倾斜设置。
代理人 陈文福
(51)Int .Cl . H02K 1/18(2006 .01)
(10)授权公告号 CN 209267291 U (45)授权公告日 2019.08.16
( 54 )实用新型名称 防振微型直流电机
( 57 )摘要 本实用新型涉及一种防振微型直流电机，包
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2
CN 209329862 U
说 明 书
1/4 页
电机
技术领域 [0001] 本实用新型涉及电机技术领域，尤其是涉及一种感应电机。
背景技术 [0002] 感应电机存在噪音问题，噪音分机械噪音和电磁噪音。家用感应电机产生噪音类 型主要是电磁噪音，产生电磁噪音的原因包括电磁设计不合理、定转子偏心、电网谐波含量 高等 ，而这些会导致定、转子气隙间存在高含量谐波 ，谐波会在定、转子产生一定频率的 切 向 、径向振动 ，当振动的频率接近系统的固有频率时 ，将产生噪音 ，因此需要采 用一定的手 段解决感应电机的噪音问题。
代理人 黄德海
(51)Int .Cl . H02K 5/24(2006 .01)
(10)授权公告号 CN 209329862 U (45)授权公告日 2019.08.30
( 4 )实用新型名称 电机
( 57 )摘要 本实 用新型公开了一种电 机 ，所述电 机包
括：定子、第一端盖、第二端盖、减震垫和紧固件， 定子设置在第一端盖和第二端盖形成的空腔内 ， 其中 ，定子与第一端盖过盈配合，定子与第二端 盖间隙配合；减震垫设置在第一端盖和第二端盖 之间 ，且减震垫具有对定子和第二端盖进行径向 隔离和轴向隔离的第一隔离面和第二隔离面；紧 固件用于对第一端盖和第二端盖进行固定。根据 本实用新型的电机，通过减震垫将定子和支架系 统隔离开 ，可避免电 机与支架产生共振 ，从而有 利于降低电机噪音。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920036018 .5
(22)申请日 2019 .01 .09
(73)专利权人 威灵（芜湖）电机制造有限公司 地址 241009 安徽省芜湖市经济技术开发 区
(72)发明人 朱华
(74)专利代理机构 北京清亦华知识产权代理事 务所(普通合伙) 11201
实用新型内容 [0003] 本实用新型旨在至少解决现有技术中存在的技术问题之一。为此，本实用新型的 一个目的在于提出一种电机，所述电机能够有效降低电机的电磁噪音。 [0004] 根据本实用新型实施例的电机，包括：定子；第一端盖和第二端盖，所述定子设置 在所述第一端盖和所述第二端盖形成的空腔内 ，其中 ，所述定子与所述第一端盖过盈配合 ， 所述定子与所述第二端盖间隙 配合 ；减震垫 ，所述减震垫设置在所述第一端盖 和所述第二 端盖之间，且所述减震垫具有对所述定子和所述第二端盖进行径向隔离和轴向隔离的第一 隔离面和第二隔离面；紧固件，所述紧固件用于对所述第一端盖和所述第二端盖进行固定。 [0005] 根据本实用新型的电机，通过在第一端盖和第二端盖之间设置减震垫，利用减震 垫对定子 和第二端盖进行径向 和轴向隔离 ，从而避免了电 机产生共振 ，有效减小电 机的噪 音。 [0006] 进一步地，所述减震垫包括：径向旋转面和轴向旋转面，所述轴向旋转面为第一隔 离面 ，所述轴向旋转面嵌入所述定子与所述第二端盖之间的间隙内 ，从而对对所述定子和 所述第二端盖进行径向隔离 ，所述径向 旋转面为第二隔离面 ，从而对所述定子 和所述第二 端盖进行轴向隔离。 [0007] 可选地，所述径向旋转面和所述轴向旋转面之间采用弧形过渡面连接。 [0008] 进一步地，所述径向旋转面上设置有多个安装凸台，所述安装凸台具有“工”字形 截面，且所述安装凸台上设置有减震垫安装孔。 [0009] 可选地，所述第二端盖的外周面设置有多个减震垫卡接孔，所述多个安装凸台与 所述多个减震垫卡接孔一一对应并适于卡接配合在所述减震垫卡接孔内。 [0010] 可选地，所述减震垫卡接孔为“U”形开口孔，所述“U”形开口孔的开口沿径向从内 到外呈扩张趋势。 [0011] 进一步地，所述开口处设置有导向斜面。 [0012] 根据本实用新型一个实施例的电机，所述定子与所述第一端盖过盈配合，并且所 述定子从所述第一端盖的朝向所述第二端盖的一端伸出4mm-6mm。 [0013] 进一步地，所述第二端盖上还设置有多个支架安装耳，所述多个支架安装耳沿所
权利要求书1页 说明书4页 附图5页
CN 209329862 U
CN 209329862 U
权 利 要 求 书
1/1 页
1 .一种电机，其特征在于，包括： 定子； 第一端盖和第二端盖 ，所述定子设置在所述第一端盖和所述第二端盖形成的空腔内 ， 其中，所述定子与所述第一端盖过盈配合，所述定子与所述第二端盖间隙配合； 减震垫 ，所述减震垫设置在所述第一端盖 和所述第二端盖之间 ，且所述减震垫具有对 所述定子和所述第二端盖进行径向隔离和轴向隔离的第一隔离面和第二隔离面； 紧固件，所述紧固件用于对所述第一端盖和所述第二端盖进行固定。 2 .根据权利要求1所述的电机，其特征在于，所述减震垫包括：径向旋转面和轴向旋转 面 ，所述 轴向 旋转面为第一隔离面 ，所述 轴向 旋转面嵌入所述定子与所述第二端盖之间的 间隙内 ，从而对对所述定子和所述第二端盖进行径向隔离 ，所述径向旋转面为第二隔离面 ， 从而对所述定子和所述第二端盖进行轴向隔离。 3 .根据权利要求2所述的电机，其特征在于，所述径向旋转面和所述轴向旋转面之间采 用弧形过渡面连接。 4 .根据权利要求2所述的电机，其特征在于，所述径向旋转面上设置有多个安装凸台， 所述安装凸台具有“工”字形截面，且所述安装凸台上设置有减震垫安装孔。 5 .根据权利要求4所述的电机，其特征在于，所述第二端盖的外周面设置有多个减震垫 卡接孔，所述多个安装凸台与所述多个减震垫卡接孔一一对应并适于卡接配合在所述减震 垫卡接孔内。 6 .根据权利要求5所述的电机，其特征在于，所述减震垫卡接孔为“U”形开口孔，所述 “U”形开口孔的开口沿径向从内到外呈扩张趋势。 7 .根据权利要求6所述的电机，其特征在于，所述开口孔的开口处设置有导向斜面。 8 .根据权利要求1所述的电机，其特征在于，所述定子从所述第一端盖的朝向所述第二 端盖的一端伸出4mm-6mm。 9 .根据权利要求5所述的电机，其特征在于，所述第二端盖上还设置有多个支架安装 耳 ，所述多个支架安装耳沿所述第二端盖的 周向间隔分布 ，并 与多个所述减震垫卡接孔交 错分布。
