【CN209692452U】定子组件及驱动电机【专利】

专利名称：电机定子组件及具有该定子组件的电机专利类型：发明专利
发明人：柴捷,颜科,杨小军,高永生,肖三元,陈海
申请号：CN201110451690.9
申请日：20111229
公开号：CN103187809A
公开日：
20130703
专利内容由知识产权出版社提供
摘要：本发明涉及一种电机定子组件，包括一个定子铁芯、3M个线圈及一个固定至该定子铁芯的电路板。

该定子铁芯具有3M个齿，其中，M为不小于2的整数。

该3M个线圈分别缠绕至该3M个齿。

该电路板电连接至各线圈的两端并使该3M个线圈按照三角形接法连接成三相，各相包括至少两个并联的线圈。

由于各线圈通过电路板实现相互间的电连接，外部的振动不易破坏各线圈间的电连接，提高了耐用性。

本发明还提供一个具有上述定子组件的电机。

申请人：德昌电机(深圳)有限公司
地址：518125 广东省深圳市宝安区沙井镇新二工业村
国籍：CN
代理机构：深圳市德力知识产权代理事务所
代理人：林才桂
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920467360.0(22)申请日 2019.04.09(73)专利权人 联合汽车电子有限公司地址 201206 上海市浦东新区榕桥路555号(72)发明人 陈益辉　徐鲁永　蒋大千　黄文祥　王殿嵩　(74)专利代理机构 上海思微知识产权代理事务所(普通合伙) 31237代理人 屈蘅(51)Int.Cl.H02K 1/14(2006.01)(54)实用新型名称一种电机的定子冲片、定子及电机(57)摘要本实用新型公开了一种电机的定子冲片、定子及电机。

所述电机包括定子和转子，所述定子由定子冲片层叠构成，所述定子冲片包括具有定子轭部和定子齿部，所述定子轭部具有一内侧圆周，多个所述定子齿部沿所述内侧圆周的周向间隔设置；其中，至少一个所述定子齿部上设置有空气孔。

本实用新型的优点在于，空气孔的设置阻止了涡流沿定子冲片的切向流动，延长涡流的流动路径，从而增大定子冲片的电阻值，减小定子的涡流损耗，提高电机的输出性能。

权利要求书1页 说明书5页 附图3页CN 209676016 U 2019.11.22C N 209676016U权　利　要　求　书1/1页CN 209676016 U1.一种电机的定子冲片，其特征在于，具有定子轭部和定子齿部，所述定子轭部具有一内侧圆周，多个所述定子齿部沿所述内侧圆周的周向间隔设置；其中，至少一个所述定子齿部上设置有空气孔。

2.根据权利要求1所述的一种电机的定子冲片，其特征在于，所述空气孔的最大宽度所在的方向沿定子轭部的径向延伸。

3.根据权利要求2所述的一种电机的定子冲片，其特征在于，所述空气孔到定子轭部圆心的最大距离不大于定子轭部内侧圆周的半径。

4.根据权利要求2所述的一种电机的定子冲片，其特征在于，所述空气孔到定子轭部圆心的最小距离不小于定子齿部到定子轭部圆心的距离。

专利名称：一种定子组件和电机
专利类型：发明专利
发明人：张凯贺,孙坤星,张亮亮,蔡春霞,邹旋,冯春爽申请号：CN202110172185.4
申请日：20210208
公开号：CN112821599A
公开日：
20210518
专利内容由知识产权出版社提供
摘要：本发明公开了一种定子组件和电机，该定子组件包括定子铁芯和多支路方导体绕组，定子铁芯的内圆周上设置有偶数个定子槽，各定子槽被分为多个容纳方导体的层；多支路方导体绕组设置在定子槽内，多支路方导体绕组包括B个并联支路，B为4的整数倍；定子组件的每极每相槽数Q为奇数，且Q和B之间满足如下的关系：(Q+1)*2/B和(Q‑1)*2/B均为整数，本发明的定子组件中，通过特殊的绕组连接设计，使得各条并联支路之间不存在磁场相位差，而且每条并联支路均等地通过定子槽内的每一层，从根本上抑制了并联支路间环流的产生，并且抑制了谐波，提高了电机的效率。

申请人：精进电动科技股份有限公司
地址：100015 北京市朝阳区将台路5号普天实业科技园内7座
国籍：CN
代理机构：北京市隆安律师事务所
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920652383.9(22)申请日 2019.05.08(73)专利权人 中山大洋电机股份有限公司地址 528400 广东省中山市西区沙朗第三工业区(72)发明人 阮海亮　孔庆军　李泽凯　(74)专利代理机构 中山市汉通知识产权代理事务所(普通合伙) 44255代理人 古冠开(51)Int.Cl.H02K 5/20(2006.01)(54)实用新型名称一种空压机电机及其应用的空压机、燃料电池(57)摘要本实用新型公开了一种空压机电机及其应用的空压机、燃料电池，所述空压机电机包括电机机壳、前端盖和后端盖，电机机壳内安装有定子组件和转子组件，前端盖安装在电机机壳一端，后端盖安装在电机机壳另一端，电机机壳包括内胆和机壳外圈，定子组件安装在内胆内，机壳外圈套在内胆外，内胆与机壳外圈之间设有第一冷却水道，前端盖上安装有泵箱体，泵箱体内设有第二冷却水道，泵箱体上设有出水口与第二冷却水道连通，其特征在于：所述第一冷却水道和第二冷却水道之间由过渡水道连通，过渡水道设置在前端盖和机壳外圈内；通过设置在前端盖和机壳外圈内的过渡水道连通第一冷却水道和第二冷却水道，取消了外部水管连接，连接可靠，减少生产成本。

权利要求书1页 说明书3页 附图7页CN 209692488 U 2019.11.26C N 209692488U权　利　要　求　书1/1页CN 209692488 U1.一种空压机电机，包括电机机壳(1)、前端盖(2)和后端盖(5)，电机机壳(1)内安装有定子组件(3)和转子组件(4)，前端盖(2)安装在电机机壳(1)一端，后端盖(5)安装在电机机壳(1)另一端，电机机壳(1)包括内胆(12)和机壳外圈(13)，定子组件(3)安装在内胆(12)内，机壳外圈(13)套在内胆(12)外，内胆(12)与机壳外圈(13)之间设有第一冷却水道(11)，前端盖(2)上安装有泵箱体(23)，泵箱体(23)内设有第二冷却水道(21)，泵箱体(23)上设有出水口(211)与第二冷却水道(21)连通，其特征在于：所述第一冷却水道(11)和第二冷却水道(21)之间由过渡水道(14)连通，过渡水道(14)设置在前端盖(2)和机壳外圈(13)内。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920239477.3(22)申请日 2019.02.26(30)优先权数据2018-036856 2018.03.01 JP(73)专利权人 本田技研工业株式会社地址 日本东京港区南青山2-1-1(邮编:1078556)(72)发明人 今村健広　(74)专利代理机构 北京同立钧成知识产权代理有限公司 11205代理人 马爽　臧建明(51)Int.Cl.H02K 1/16(2006.01)H02K 1/20(2006.01)(54)实用新型名称定子以及旋转电机(57)摘要本实用新型的定子以及旋转电机既能抑制结构变得复杂，又能提高冷却效率。

定子(14)包括形成有多个槽(25)的定子铁芯(21)、以及插通多个槽(25)的多个线圈(22)。

定子铁芯(21)在扩径磁轭部(23a )的外周面(23A )上具备引导部(41)，所述引导部(41)将制冷剂(F)朝向设在槽(25)外部的第2线圈端(22b)引导。

旋转电机具备定子(14)、配置在定子(14)内侧的转子、以及至少朝向磁轭部(23)的引导部(41)供给制冷剂(F)的制冷剂供给部(15)。

权利要求书1页 说明书7页 附图6页CN 209642410 U 2019.11.15C N 209642410U权　利　要　求　书1/1页CN 209642410 U1.一种定子，其特征在于，包括：定子铁芯，形成有多个槽；以及多个线圈，插通多个所述槽，所述定子铁芯在外周部的表面上具备引导部，所述引导部将制冷剂朝向设在所述槽的外部的所述线圈的过渡部引导。

2.根据权利要求1所述的定子，其特征在于，所述引导部是设在所述外周部的表面上的槽部。

3.根据权利要求2所述的定子，其特征在于，所述槽部是设在所述外周部的径方向厚度相对增大的扩径部。

4.根据权利要求1至3中任一项所述的定子，其特征在于，所述引导部在所述外周部的表面上具备朝向所述过渡部的多个制冷剂流路。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920265432.3(22)申请日 2019.03.01(73)专利权人 艾默生环境优化技术（苏州）有限公司地址 215021 江苏省苏州市工业园区苏虹西路69号(72)发明人 周光宇　董良　(74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 李新燕　王艳江(51)Int.Cl.H02K 1/16(2006.01)H02K 1/12(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称定子以及包括其的电机和压缩机(57)摘要本实用新型涉及定子以及包括其的电机和压缩机。

具体提供一种用于电磁装置的定子，该定子过盈配合至固定结构，该定子包括：第一定子芯单元，该第一定子芯单元包括与该固定结构过盈配合的至少两个第一凸台部；第二定子芯单元，该第二定子芯单元包括与该固定结构过盈配合的至少两个第二凸台部，其中，该第一定子芯单元和该第二定子芯单元沿该定子的中心轴线的方向堆叠成使得该第一凸台部与该第二凸台部在沿着该中心轴线的方向观察时至少部分地彼此偏离。

根据本实用新型的定子以及包括其的电机和压缩机能够显著增强定子的径向方向的振动阻尼，从而有效减小振动和噪声，并且结构简单、易于加工制造，具有较高的成本效益。

权利要求书2页 说明书10页 附图11页CN 209659022 U 2019.11.19C N 209659022U权　利　要　求　书1/2页CN 209659022 U1.一种用于电磁装置的定子，所述定子过盈配合至固定结构，所述定子包括：第一定子芯单元，所述第一定子芯单元包括与所述固定结构过盈配合的至少两个第一凸台部；第二定子芯单元，所述第二定子芯单元包括与所述固定结构过盈配合的至少两个第二凸台部，其特征在于，所述第一定子芯单元和所述第二定子芯单元沿所述定子的中心轴线的方向堆叠成使得相邻的所述第一凸台部与所述第二凸台部在沿着所述中心轴线的方向观察时至少部分地彼此偏离。

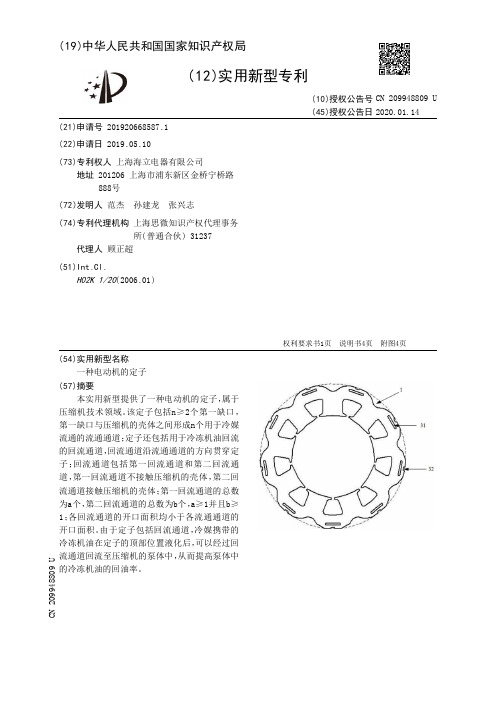

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920668587.1(22)申请日 2019.05.10(73)专利权人 上海海立电器有限公司地址 201206 上海市浦东新区金桥宁桥路888号(72)发明人 范杰　孙建龙　张兴志　(74)专利代理机构 上海思微知识产权代理事务所(普通合伙) 31237代理人 顾正超(51)Int.Cl.H02K 1/20(2006.01)(54)实用新型名称一种电动机的定子(57)摘要本实用新型提供了一种电动机的定子，属于压缩机技术领域。

该定子包括n≥2个第一缺口，第一缺口与压缩机的壳体之间形成n个用于冷媒流通的流通通道；定子还包括用于冷冻机油回流的回流通道，回流通道沿流通通道的方向贯穿定子；回流通道包括第一回流通道和第二回流通道，第一回流通道不接触压缩机的壳体，第二回流通道接触压缩机的壳体；第一回流通道的总数为a个，第二回流通道的总数为b个，a≥1并且b≥1；各回流通道的开口面积均小于各流通通道的开口面积。

由于定子包括回流通道，冷媒携带的冷冻机油在定子的顶部位置液化后，可以经过回流通道回流至压缩机的泵体中，从而提高泵体中的冷冻机油的回油率。

权利要求书1页 说明书4页 附图4页CN 209948809 U 2020.01.14C N 209948809U权　利　要　求　书1/1页CN 209948809 U1.一种电动机的定子，所述定子包括n个第一缺口，所述第一缺口与压缩机的壳体之间形成n个用于冷媒流通的流通通道，所述n≥2，其特征在于，所述定子还包括用于冷冻机油回流的回流通道，所述回流通道沿所述流通通道的方向贯穿所述定子，所述回流通道与所述流通通道在所述定子的内部不连通；所述回流通道包括第一回流通道和第二回流通道，所述第一回流通道设置于任意相邻的两个流通通道之间的定子区域并且不接触所述压缩机的壳体，所述第二回流通道设置于任意相邻的两个流通通道之间的定子区域并且接触所述压缩机的壳体；所述第一回流通道的总数为a个，所述第二回流通道的总数为b个，其中，所述a≥1并且所述b≥1；各回流通道的开口面积均小于各流通通道的开口面积，所述开口面积是指所述回流通道或所述流通通道沿平行于定子端面的截平面的面积。

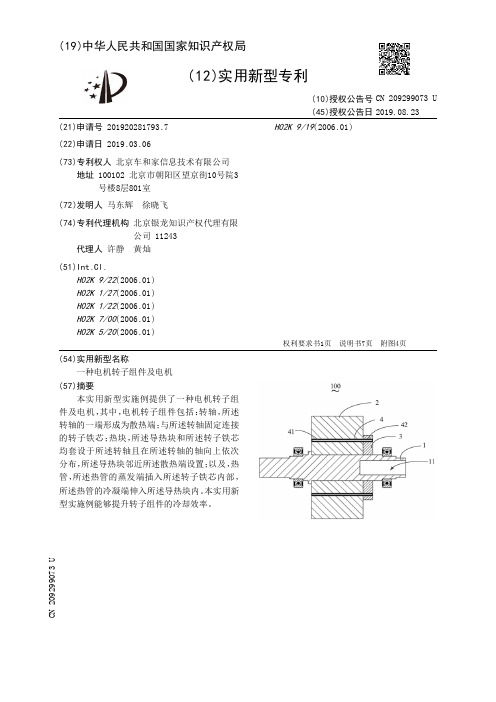

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920281793.7(22)申请日 2019.03.06(73)专利权人 北京车和家信息技术有限公司地址 100102 北京市朝阳区望京街10号院3号楼8层801室(72)发明人 马东辉　徐晓飞　(74)专利代理机构 北京银龙知识产权代理有限公司 11243代理人 许静　黄灿(51)Int.Cl.H02K 9/22(2006.01)H02K 1/27(2006.01)H02K 1/22(2006.01)H02K 7/00(2006.01)H02K 5/20(2006.01)H02K 9/19(2006.01)(54)实用新型名称一种电机转子组件及电机(57)摘要本实用新型实施例提供了一种电机转子组件及电机，其中，电机转子组件包括：转轴，所述转轴的一端形成为散热端；与所述转轴固定连接的转子铁芯；热块，所述导热块和所述转子铁芯均套设于所述转轴且在所述转轴的轴向上依次分布，所述导热块邻近所述散热端设置；以及，热管，所述热管的蒸发端插入所述转子铁芯内部，所述热管的冷凝端伸入所述导热块内。

本实用新型实施例能够提升转子组件的冷却效率。

权利要求书1页 说明书7页 附图4页CN 209299073 U 2019.08.23C N 209299073U权　利　要　求　书1/1页CN 209299073 U1.一种电机转子组件，其特征在于，包括：转轴，所述转轴的一端形成为散热端；与所述转轴固定连接的转子铁芯；导热块，所述导热块和所述转子铁芯均套设于所述转轴且在所述转轴的轴向上依次分布，所述导热块邻近所述散热端设置；以及，热管，所述热管的蒸发端插入所述转子铁芯内部，所述热管的冷凝端伸入所述导热块内。

2.根据权利要求1所述的电机转子组件，其特征在于，所述转子铁芯包括转子冲片、嵌设于所述转子冲片内且沿周向均匀分布的磁铁，所述磁铁邻近所述转子冲片的外侧壁设置，所述热管设置于所述磁铁内侧，且邻近所述磁铁设置。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920496700.2(22)申请日 2019.04.13(73)专利权人 山东科技大学地址 266590 山东省青岛市黄岛区辛安街道前湾港路579号(72)发明人 李井凯　陈瑶　徐金鹏　马宁　曾敏　(51)Int.Cl.H02K 19/10(2006.01)H02N 15/00(2006.01)(54)实用新型名称一种混合转子齿磁悬浮开关磁阻电机(57)摘要本实用新型涉及磁悬浮开关磁阻电机领域，要解决的问题是克服现有磁悬浮开关磁阻电机转矩与径向悬浮力之间存在耦合、控制难度大、功率损耗高的问题，提出了一种混合转子齿磁悬浮开关磁阻电机。

该电机由定子和转子两部分组成；所述定子包括定子铁芯和绕组，所述定子铁芯设有16个定子齿；所述绕组有16相，每相绕组独立控制，每个定子齿上饶有一相绕组，所述绕组按照绕组电流产生的磁场方向为NSSN的规律分布；所述转子包括三个径向力齿与三个转矩齿，所述径向力齿与转矩齿等间隔交错排布。

该电机能够有效解除转矩与径向悬浮力的耦合，降低了控制难度和功率损耗。

权利要求书1页 说明书2页 附图1页CN 209692564 U 2019.11.26C N 209692564U权　利　要　求　书1/1页CN 209692564 U1.一种混合转子齿磁悬浮开关磁阻电机，其特征在于：包括定子(1)和转子(2)两部分；所述定子(1)包括定子铁芯(3)和绕组(4)，所述定子铁芯(3)设有16个定子齿(5)，所述绕组(4)有16相，每相绕组(4)独立控制，每个定子齿(5)上饶有一相绕组(4)，所述绕组(4)按照绕组(4)电流产生的磁场方向为NSSN的规律分布；所述转子(2)包括三个径向力齿(6)与三个转矩齿(7)，所述径向力齿(6)与转矩齿(7)等间隔交错排布。

2.根据权利要求1所述的一种混合转子齿磁悬浮开关磁阻电机，其特征在于：所述定子齿(5)的极弧为α，7.5°≤α≤11.25°；所述径向力齿(6)的极弧为45°+2α；所述转矩齿(7)的极弧为22.5°+α。
