【CN209313631U】一种电机结构【专利】

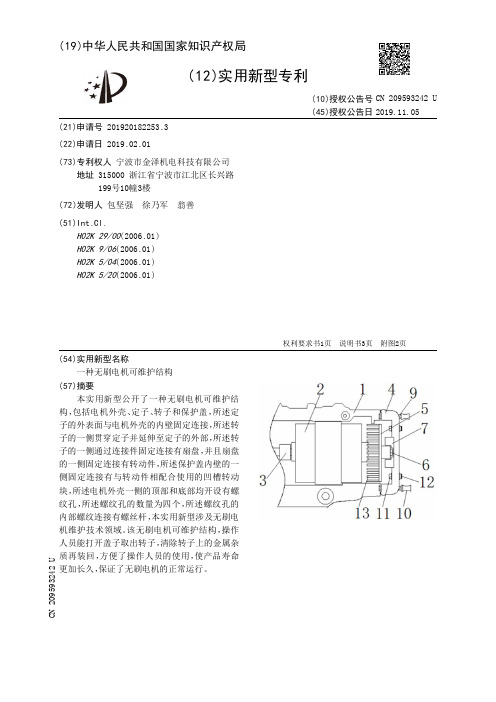

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920182253.3(22)申请日 2019.02.01(73)专利权人 宁波市金泽机电科技有限公司地址 315000 浙江省宁波市江北区长兴路199号10幢3楼(72)发明人 包坚强　徐乃军　翁善　(51)Int.Cl.H02K 29/00(2006.01)H02K 9/06(2006.01)H02K 5/04(2006.01)H02K 5/20(2006.01)(54)实用新型名称一种无刷电机可维护结构(57)摘要本实用新型公开了一种无刷电机可维护结构，包括电机外壳、定子、转子和保护盖，所述定子的外表面与电机外壳的内壁固定连接，所述转子的一侧贯穿定子并延伸至定子的外部，所述转子的一侧通过连接件固定连接有扇盘，并且扇盘的一侧固定连接有转动件，所述保护盖内壁的一侧固定连接有与转动件相配合使用的凹槽转动块，所述电机外壳一侧的顶部和底部均开设有螺纹孔，所述螺纹孔的数量为四个，所述螺纹孔的内部螺纹连接有螺丝杆，本实用新型涉及无刷电机维护技术领域。

该无刷电机可维护结构，操作人员能打开盖子取出转子，清除转子上的金属杂质再装回，方便了操作人员的使用，使产品寿命更加长久，保证了无刷电机的正常运行。

权利要求书1页 说明书3页 附图2页CN 209593242 U 2019.11.05C N 209593242U权　利　要　求　书1/1页CN 209593242 U1.一种无刷电机可维护结构，包括电机外壳(1)、定子(2)、转子(3)和保护盖(4)，所述定子(2)的外表面与电机外壳(1)的内壁固定连接，所述转子(3)的一侧贯穿定子(2)并延伸至定子(2)的外部，其特征在于：所述转子(3)的一侧通过连接件固定连接有扇盘(5)，并且扇盘(5)的一侧固定连接有转动件(6)，所述保护盖(4)内壁的一侧固定连接有与转动件(6)相配合使用的凹槽转动块(7)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920333543.3(22)申请日 2019.03.17(73)专利权人 山东洪涨泵业有限公司地址 265200 山东省烟台市莱阳市龙门西路596号(72)发明人 崔洪章　(51)Int.Cl.H02K 5/173(2006.01)(54)实用新型名称一种电机推力座结构(57)摘要本实用新型公开了一种电机推力座结构，所述推力座结构设置在电机底部，电机中部安装有电机轴；所述电机轴底部连接有推力扇形块，推力扇形块底部开有上凹槽；所述推力扇形块凹槽处安装有滚珠，推力扇形块下方安装有推力座；所述推力座上方与推力扇形块的上凹槽对应处开有下凹槽，上凹槽和下凹槽之间安装有滚珠。

所述上凹槽和下凹槽以及对应的滚珠设置等于三组。

所述电机外部设置有外壳。

使用该电机推力座结构可以对机加工和装配等原因产生影响电机同心度的积累误差起到校正作用，通过对电机轴的实时矫正，提高了电机的使用寿命，降低了故障率。

权利要求书1页 说明书3页 附图3页CN 209402310 U 2019.09.17C N 209402310U权　利　要　求　书1/1页CN 209402310 U1.一种电机推力座结构，其特征在于：所述推力座结构设置在电机底部，电机中部安装有电机轴（1）；所述电机轴（1）底部连接有推力扇形块（2），推力扇形块底部开有上凹槽；所述推力扇形块（2）凹槽处安装有滚珠（3），推力扇形块下方安装有推力座（4）；所述推力座（4）上方与推力扇形块的上凹槽对应处开有下凹槽，上凹槽和下凹槽之间安装有滚珠（3）。

2.根据权利要求1所述的一种电机推力座结构，其特征在于：所述上凹槽和下凹槽以及对应的滚珠设置等于三组。

3.根据权利要求1所述的一种电机推力座结构，其特征在于：所述电机外部设置有外壳。

2。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920265547.2(22)申请日 2019.03.01(73)专利权人 台州市俊浩机电科技有限公司地址 318000 浙江省台州市椒江区洪家双桥路242号2幢(仅限办公）(72)发明人 陈军　(74)专利代理机构 衢州维创维邦专利代理事务所(普通合伙) 33282代理人 叶小勤(51)Int.Cl.H02K 5/18(2006.01)(54)实用新型名称一种马达(57)摘要本实用新型公开了一种马达，旨在提供一种散热效好，结构简单以及实用性强的马达，其技术方案要点是马达端盖上设有若干散热槽，散热槽包括第一散热槽、第二散热槽、第三散热槽以及第四散热槽，第一散热槽和第三散热槽对角设置，第二散热槽和第四散热槽对角设置，马达端盖上还设有第一散热片以及第二散热片，第一散热片依次贯穿第一散热槽和第三散热槽，第二散热片依次贯穿第二散热槽以及第四散热槽，本实用新型适用于马达技术领域。

权利要求书1页 说明书2页 附图1页CN 209313599 U 2019.08.27C N 209313599U权　利　要　求　书1/1页CN 209313599 U1.一种马达，包括马达本体，其特征在于，所述马达本体包括壳体(1)、设置于壳体(1)内的线圈、贯穿线圈的传动轴(2)以及与壳体(1)相适配的马达端盖(3)，所述马达端盖(3)上设有若干散热槽(4)，散热槽(4)包括第一散热槽(41)、第二散热槽(42)、第三散热槽(43)以及第四散热槽(44)，第一散热槽(41)和第三散热槽(43)对角设置，第二散热槽(42)和第四散热槽(44)对角设置，马达端盖(3)上还设有第一散热片(31)以及第二散热片(32)，第一散热片(31)依次贯穿第一散热槽(41)和第三散热槽(43)，第二散热片(32)依次贯穿第二散热槽(42)以及第四散热槽(44)。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920233721.5(22)申请日 2019.02.25(73)专利权人 宁波弘翔电机有限公司地址 315000 浙江省宁波市余姚市泗门镇光明北路(72)发明人 童正亮　(51)Int.Cl.H02K 5/04(2006.01)H02K 5/22(2006.01)(54)实用新型名称一种电机端盖(57)摘要本实用新型涉及一种电机端盖，电机端盖的一侧设有多个环形排布的定位件，定位件包括与电机端盖固定连接的支撑凸缘，支撑凸缘的端部设有卡接凸缘，卡接凸缘的外表面为弧形锥面，弧形锥面带有顶部和裙部；所述卡接凸缘从电机壳体的端口伸入到电机壳体内并与电机壳体内壁上的卡口卡合；电机内壳的端面上设有弧形卡槽，所述电机端盖的侧面上设有与弧形卡槽对应的弧形卡接板，电机内壳设置在电机壳体内。

电机端盖与电机壳体，电机内壳固定在一起，固定牢固且方便后期拆装。

权利要求书1页 说明书3页 附图3页CN 209462133 U 2019.10.01C N 209462133U权　利　要　求　书1/1页CN 209462133 U1.一种电机端盖，其特征在于，电机端盖的一侧设有多个环形排布的定位件，定位件包括与电机端盖固定连接的支撑凸缘，支撑凸缘的端部设有卡接凸缘，卡接凸缘的外表面为弧形锥面，弧形锥面带有顶部和裙部；电机端盖的侧面上设有弧形卡接板。

2.根据权利要求1所述的一种电机端盖，其特征在于，两个对称的定位件的卡接凸缘的弧形锥面顶部之间的距离小于或等于电机壳体端口的内径。

3.根据权利要求2所述的一种电机端盖，其特征在于，两个对称的定位件的卡接凸缘的弧形锥面裙部之间的距离大于所述电机壳体端口的内径。

4.根据权利要求1所述的一种电机端盖，其特征在于，电机端盖的中部设有通孔，通孔内穿设电机轴。

5.根据权利要求1所述的一种电机端盖，其特征在于，电机端盖的内侧表面设有多个固线扣，固线扣与电机端盖固定连接，固线扣上设有卡线槽。

专利名称：新型电机结构
专利类型：发明专利
发明人：陆海斌,郑余,钱胜,辜贇,赵荣国,岳志芹,段昌军,程玉亮,李强
申请号：CN201310747603.3
申请日：20131231
公开号：CN103701246A
公开日：
20140402
专利内容由知识产权出版社提供
摘要：本发明涉及一种新型电机结构，包括两端开口的电机壳体，套装于电机壳体内的定子总成，以及转动设于所述定子总成中的转子总成，在所述电机壳体的一端卡装固连有盖板支撑机构，在相对盖板支撑机构的电机壳体的另一端设有顶置在定子总成轴向端面上的、可沿电机壳体轴向移动的内插固定镶块，在所述电机壳体的外侧设有推动所述内插固定镶块沿电机壳体轴向移动以调整内插固定镶块与盖板支撑机构之间距离的燕尾调节机构；还包括将移动完成后的内插固定镶块相对于电机壳体进行固定的连接机构。

本新型电机结构可实现电机壳体轴向尺寸的调整，以通过调整电机铁心冲片的数量来改变电机参数，便于电机的平台化开发。

申请人：长城汽车股份有限公司
地址：071000 河北省保定市朝阳南大街2266号
国籍：CN
代理机构：石家庄科诚专利事务所
代理人：刘谟培
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920205138.3(22)申请日 2019.02.16(73)专利权人 江苏施依洛通风设备有限公司地址 226300 江苏省南通市通州区锡通科技产业园枫杨路11号(72)发明人 吕俊达　庄擎　(51)Int.Cl.H02K 7/04(2006.01)H02K 1/28(2006.01)H02K 1/22(2006.01)H02K 1/12(2006.01)(54)实用新型名称一种电机转子结构以及电机定转子结构(57)摘要本实用新型涉及电机结构技术领域，公开了一种电机转子结构以及电机定转子结构，包括转子铁芯，所述转子铁芯上设置有若干安装槽，所述安装槽内安装有磁性件，所述转子铁芯开设有安装槽的一侧设置有平衡片，所述平衡片与转子铁芯可拆卸固定连接，所述平衡片上设置有平衡孔。

安装槽内安装磁性件，让转子铁芯具有磁性力，进而能够让其在交变磁场内受力，另外，一般为了让安装槽内的磁性件稳定，将磁性件与安装槽采用过盈配合，让其不会在内部晃动，也可以采用平衡片对其进行封闭，通过平衡片上设置平衡孔，让其能够调整转子的周向重力，进而达到调节转子平衡度的目的，让其在转动时不会晃动，让其在转动时比较稳定。

权利要求书1页 说明书3页 附图3页CN 209344932 U 2019.09.03C N 209344932U权　利　要　求　书1/1页CN 209344932 U1.一种电机转子结构，包括转子铁芯（1），其特征在于，所述转子铁芯（1）上设置有若干安装槽（12），所述安装槽（12）内安装有磁性件（2），所述转子铁芯（1）开设有安装槽（12）的一侧设置有平衡片（3），所述平衡片（3）与转子铁芯（1）可拆卸固定连接，所述平衡片（3）上设置有平衡孔（31）。

2.根据权利要求1所述的电机转子结构，其特征在于，所述安装槽（12）延转子铁芯（1）转动的轴线方向贯穿转子铁芯（1）设置，且转子铁芯（1）两端均设置有平衡片（3）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920566784.2(22)申请日 2019.04.24(73)专利权人 深圳市科力尔电机有限公司地址 518000 广东省深圳市光明新区公明办事处田寮社区田寮大道聚汇模具工业园2栋(72)发明人 文亮　罗强　李程　(51)Int.Cl.H02K 5/24(2006.01)(54)实用新型名称一种静音电机结构(57)摘要本实用新型公开了一种静音电机结构，包括静音电机，所述静音电机的外壁面上焊接固定安装一块以上呈“L ”型结构的固定板，静音电机的外部套有一隔音管，隔音管右侧延伸至固定板内部，静音电机上转轴的外部设有一片以上的金属弹性片，一片以上金属弹性片的外壁面上粘连一环形结构的橡胶环，橡胶环的外边粘连固定于隔音管的内壁面上，隔音管左侧套有一旋转管，旋转管的左侧端面上设有一个以上呈“V ”型结构的压紧部，压紧部一端均与橡胶环的外壁面相抵。

本实用新型结构简单，能根据与其连接轴杆的直径调整橡胶环内环的直径，有效的将转轴和轴杆罩住，避免了转轴和轴杆搅动外界空气而产生噪音，同时具有伸缩功能，不影响转轴与其他轴杆的装配。

权利要求书1页 说明书3页 附图1页CN 209488356 U 2019.10.11C N 209488356U权　利　要　求　书1/1页CN 209488356 U1.一种静音电机结构，其特征在于：包括静音电机，所述静音电机的外壁面上焊接固定安装一块以上呈“L”型结构的固定板，静音电机的外部套有一隔音管，隔音管的内壁面上嵌入式粘连一橡胶管，橡胶管的内壁面与静音电机的外壁面相抵，隔音管右侧延伸至固定板内部，固定板的内侧面上均设有一滑槽，隔音管正对于滑槽处均焊接固定安装一滑块，滑块一端均滑动安装于滑槽中，静音电机上转轴的外部设有一片以上的金属弹性片，一片以上的金属弹性片呈环形结构均匀分布，金属弹性片的一端均焊接固定于隔音管的内壁面上，一片以上金属弹性片的外壁面上粘连一环形结构的橡胶环，橡胶环的外边粘连固定于隔音管的内壁面上，隔音管左侧套有一旋转管，旋转管与隔音管之间螺纹连接，旋转管的左侧端面上设有一个以上呈“V”型结构的压紧部，压紧部一端均与橡胶环的外壁面相抵。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920205448.5(22)申请日 2019.02.15(73)专利权人 深圳市法拉第电驱动有限公司地址 518103 广东省深圳市宝安区福海街道新和社区福园一路35号天瑞工业园401(72)发明人 石华山　(74)专利代理机构 广州嘉权专利商标事务所有限公司 44205代理人 谭晓欣(51)Int.Cl.H02K 9/19(2006.01)H02K 11/30(2016.01)(54)实用新型名称一种电机散热结构、电机总成、动力系统及其车辆(57)摘要本实用新型公开了一种电机散热结构、电机总成、动力系统及其车辆，包括用于对电机控制模块进行散热的电机控制器水道和环绕设置在电机内部的电机水道，所述电机控制器水道和电机水道相连通，所述电机控制器水道和电机水道分别设置于电机控制模块的两侧。

本实用新型通过将电机控制模块设置于电机控制器水道和电机水道之间，使得电机控制模块所靠近电机的一侧可以通过电机水道散热，所远离电机的一侧可以通过电机控制器水道散热，实现对电机控制模块的双面冷却，使电机控制模块处于较好的散热环境中，降低高温对电机控制模块的影响。

权利要求书1页 说明书5页 附图8页CN 209593205 U 2019.11.05C N 209593205U权　利　要　求　书1/1页CN 209593205 U1.一种电机散热结构，其特征在于：包括用于对电机控制模块进行散热的电机控制器水道和环绕设置在电机内部的电机水道，所述电机控制器水道和电机水道相连通，所述电机控制器水道和电机水道分别设置于电机控制模块的两侧。

2.根据权利要求1所述的一种电机散热结构，其特征在于：所述电机控制器水道包括散热子水道，相邻的所述散热子水道首尾连接而呈蛇形设置。

3.根据权利要求2所述的一种电机散热结构，其特征在于：相邻的所述散热子水道的宽度呈增大或减小变化。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920273465.2(22)申请日 2019.03.05(73)专利权人 广州市耐诺电器有限公司地址 510425 广东省广州市白云湖街夏茅村十五社工区1号盛旺工业园内A栋5楼(72)发明人 邹锦唐　朱世豪　汪霜　文娟　解丽　(74)专利代理机构 北京联瑞联丰知识产权代理事务所(普通合伙) 11411代理人 张清彦(51)Int.Cl.H02K 5/10(2006.01)(54)实用新型名称一种电机的轴密封结构(57)摘要本实用新型公开了一种电机的轴密封结构，属于轴密封技术领域，一种电机的轴密封结构，包括电动机本体，电动机本体的输出端连接有电机轴，电机轴的外侧从左到右依次套设有主塑料压圈、主弹性密封圈、油室外壳、副弹性密封圈和副塑料压圈，主塑料压圈的左端与电动机本体的右端固定连接，主塑料压圈的右端与主弹性密封圈的左端固定连接，副弹性密封圈的右端与副塑料压圈的左端固定连接，油室外壳固定连接于主弹性密封圈和副弹性密封圈之间，主塑料压圈和副塑料压圈靠近电机轴的内壁均固定连接有内吸水层，通过设置主弹性密封圈、油室外壳、副弹性密封圈和内吸水层可以实现多重防水功能，使本实用新型具有较好的防水效果。

权利要求书1页 说明书3页 附图2页CN 209545313 U 2019.10.25C N 209545313U权　利　要　求　书1/1页CN 209545313 U1.一种电机的轴密封结构，包括电动机本体（1），所述电动机本体（1）的输出端连接有电机轴（2），其特征在于：所述电机轴（2）的外侧从左到右依次套设有主塑料压圈（3）、主弹性密封圈（4）、油室外壳（5）、副弹性密封圈（6）和副塑料压圈（7），所述主塑料压圈（3）的左端与电动机本体（1）的右端固定连接，所述主塑料压圈（3）的右端与主弹性密封圈（4）的左端固定连接，所述副弹性密封圈（6）的右端与副塑料压圈（7）的左端固定连接，所述油室外壳（5）固定连接于主弹性密封圈（4）和副弹性密封圈（6）之间，所述主塑料压圈（3）和副塑料压圈（7）靠近电机轴（2）的内壁均固定连接有内吸水层（11）。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920228813.4(22)申请日 2019.02.21(73)专利权人 嘉兴礼海电气科技有限公司地址 314016 浙江省嘉兴市秀洲区王江泾镇新南洋路465号(72)发明人 敖志斌　(74)专利代理机构 北京维正专利代理有限公司11508代理人 戚小琴(51)Int.Cl.H02K 5/24(2006.01)(54)实用新型名称一种小电机固定结构(57)摘要本实用新型公开了一种小电机固定结构，涉及驱动器技术领域，解决了现有驱动器工作时震动、噪音较大的问题。

技术方案为一种小电机固定结构，包括电机和底盒，所述电机设置在所述底盒内，所述底盒上盖设有盖板，所述底盒上还穿设有多根连接螺栓，所述连接螺栓穿过所述盖板并螺纹连接有固定螺母，所述连接螺栓上还套接有减震软垫，且所述电机卡接在各所述连接螺栓之间并抵接在所述减震软垫上。

本实用新型结构合理，有效降低了电机工作时的震动和噪音。

权利要求书1页 说明书3页 附图3页CN 209562306 U 2019.10.29C N 209562306U权　利　要　求　书1/1页CN 209562306 U1.一种小电机固定结构，其特征在于：包括电机（1）和底盒（2），所述电机（1）设置在所述底盒（2）内，所述底盒（2）上盖设有盖板（3），所述底盒（2）上还穿设有多根连接螺栓（4），所述连接螺栓（4）穿过所述盖板（3）并螺纹连接有固定螺母（5），所述连接螺栓（4）上还套接有减震软垫（6），且所述电机（1）卡接在各所述连接螺栓（4）之间并抵接在所述减震软垫（6）上。

2.根据权利要求1所述的一种小电机固定结构，其特征在于：所述电机（1）上还缠绕有减震条（7），所述减震条（7）的上下两侧分别抵紧于所述底盒（2）和所述盖板（3）。

3.根据权利要求2所述的一种小电机固定结构，其特征在于：所述减震条（7）缠绕在所述电机（1）上后，所述减震条（7）抵接于所述底盒（2）和所述盖板（3）的两侧面为平面。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920596584.1(22)申请日 2019.04.28(73)专利权人 宁波市兴宇电机制造有限公司地址 315500 浙江省宁波市奉化区经济技术开发区汇源路297号(72)发明人 袁小存　袁贤涛　徐春雷　(74)专利代理机构 宁波浙成知识产权代理事务所(特殊普通合伙) 33268代理人 洪松(51)Int.Cl.H02K 5/18(2006.01)H02K 5/24(2006.01)H02K 5/10(2006.01)(54)实用新型名称一种直流无刷电动机(57)摘要本实用新型公开的一种直流无刷电动机，包括壳体，壳体包括下壳以及与下壳相适配的上壳，下壳底端设有底脚，下壳外侧对称设有至少两个第一连接耳，上壳外侧对称设有至少两个第二连接耳，第一连接耳与第二连接耳通过螺钉配合连接；主轴，主轴转动设置在壳体内，主轴两端均通过轴承与壳体转动连接，主轴两端均穿出壳体外侧，主轴中部设有转子，转子外侧罩设有定子，定子固定于壳体内，主轴一端设有缓冲弹簧，缓冲弹簧一端与壳体内端面相抵，缓冲弹簧另一端与主轴上的台阶相抵。

本实用新型具备安装方便、结构简单、运动平稳的优点。

权利要求书1页 说明书3页 附图2页CN 209748323 U 2019.12.06C N 209748323U权　利　要　求　书1/1页CN 209748323 U1.一种直流无刷电动机，其特征在于：包括壳体(1)，所述壳体（1）包括下壳（11）以及与下壳（11）相适配的上壳（12），所述下壳（11）底端设有底脚（111），所述下壳（11）外侧对称设有至少两个第一连接耳（112），所述上壳（12）外侧对称设有至少两个第二连接耳（121），所述第一连接耳（112）与第二连接耳（121）通过螺钉（2）配合连接；主轴（3），所述主轴（3）转动设置在壳体(1)内，所述主轴（3）两端均通过轴承（4）与壳体（1）转动连接，所述主轴（3）两端均穿出壳体（1）外侧，所述主轴（3）中部设有转子（5），所述转子（5）外侧罩设有定子（6），所述定子（6）固定于壳体（1）内，所述主轴（3）一端设有缓冲弹簧（7），所述缓冲弹簧（7）一端与壳体（1）内端面相抵，缓冲弹簧（7）另一端与主轴（3）上的台阶（31）相抵。
