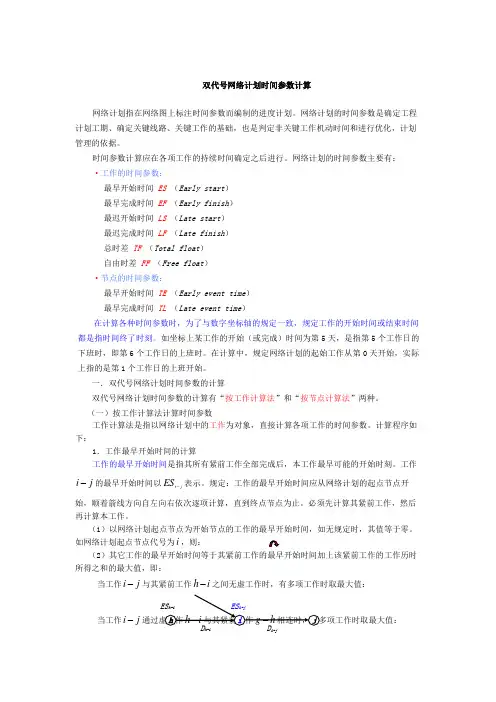

双代号网络计划时间参数计算网络计划指在网络图上标注时间参数而编制的进度计划。

网络计划的时间参数是确定工程计划工期、确定关键线路、关键工作的基础，也是判定非关键工作机动时间和进行优化，计划管理的依据。

时间参数计算应在各项工作的持续时间确定之后进行。

网络计划的时间参数主要有： ·工作的时间参数：最早开始时间 ES （Early start ） 最早完成时间 EF （Early finish ） 最迟开始时间 LS （Late start ） 最迟完成时间 LF （Late finish ） 总时差 TF （Total float ） 自由时差 FF （Free float ） ·节点的时间参数：最早开始时间 TE （Early event time ） 最早完成时间 TL （Late event time ）在计算各种时间参数时，为了与数字坐标轴的规定一致，规定工作的开始时间或结束时间都是指时间终了时刻。

如坐标上某工作的开始（或完成）时间为第5天，是指第5个工作日的下班时，即第6个工作日的上班时。

在计算中，规定网络计划的起始工作从第0天开始，实际上指的是第1个工作日的上班开始。

一．双代号网络计划时间参数的计算双代号网络计划时间参数的计算有“按工作计算法”和“按节点计算法”两种。

（一）按工作计算法计算时间参数工作计算法是指以网络计划中的工作为对象，直接计算各项工作的时间参数。

计算程序如下：1．工作最早开始时间的计算工作的最早开始时间是指其所有紧前工作全部完成后，本工作最早可能的开始时刻。

工作j i -的最早开始时间以j i ES -表示。

规定：工作的最早开始时间应从网络计划的起点节点开始，顺着箭线方向自左向右依次逐项计算，直到终点节点为止。

必须先计算其紧前工作，然后再计算本工作。

（1）以网络计划起点节点为开始节点的工作的最早开始时间，如无规定时，其值等于零。

如网络计划起点节点代号为i ，则：（2）其它工作的最早开始时间等于其紧前工作的最早开始时间加上该紧前工作的工作历时所得之和的最大值，即：当工作j i -与其紧前工作i h -之间无虚工作时，有多项工作时取最大值：当工作j i -h-ii-j式中，()h g i h ES ES -- － 工作j i -的紧前工作i h -（h g -）的最早开始时间；()h g i h D D -- － 工作j i -的紧前工作i h -（h g -）的工作历时。

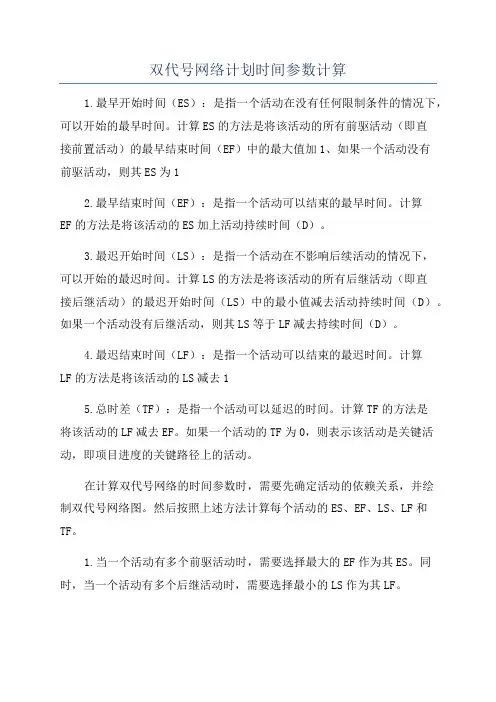

双代号网络计划时间参数计算1.最早开始时间（ES）：是指一个活动在没有任何限制条件的情况下，可以开始的最早时间。

计算ES的方法是将该活动的所有前驱活动（即直接前置活动）的最早结束时间（EF）中的最大值加1、如果一个活动没有前驱活动，则其ES为12.最早结束时间（EF）：是指一个活动可以结束的最早时间。

计算EF的方法是将该活动的ES加上活动持续时间（D）。

3.最迟开始时间（LS）：是指一个活动在不影响后续活动的情况下，可以开始的最迟时间。

计算LS的方法是将该活动的所有后继活动（即直接后继活动）的最迟开始时间（LS）中的最小值减去活动持续时间（D）。

如果一个活动没有后继活动，则其LS等于LF减去持续时间（D）。

4.最迟结束时间（LF）：是指一个活动可以结束的最迟时间。

计算LF的方法是将该活动的LS减去15.总时差（TF）：是指一个活动可以延迟的时间。

计算TF的方法是将该活动的LF减去EF。

如果一个活动的TF为0，则表示该活动是关键活动，即项目进度的关键路径上的活动。

在计算双代号网络的时间参数时，需要先确定活动的依赖关系，并绘制双代号网络图。

然后按照上述方法计算每个活动的ES、EF、LS、LF和TF。

1.当一个活动有多个前驱活动时，需要选择最大的EF作为其ES。

同时，当一个活动有多个后继活动时，需要选择最小的LS作为其LF。

2.同样地，当一个活动的所有前驱活动具有相同的ES时，需要选择最大的EF作为该活动的ES。

当一个活动的所有后继活动具有相同的LS时，需要选择最小的LS作为该活动的LF。

3.当一个活动的ES等于EF时，说明该活动的前驱活动与其同时开始，即并行活动。

4.当一个活动的LS等于LF时，说明该活动的后继活动与其同时开始，即并行活动。

通过计算双代号网络的时间参数，项目经理可以确定项目关键路径以及每个活动的最早开始时间、最早结束时间、最迟开始时间、最迟结束时间和总时差，从而更好地控制和管理项目进度。

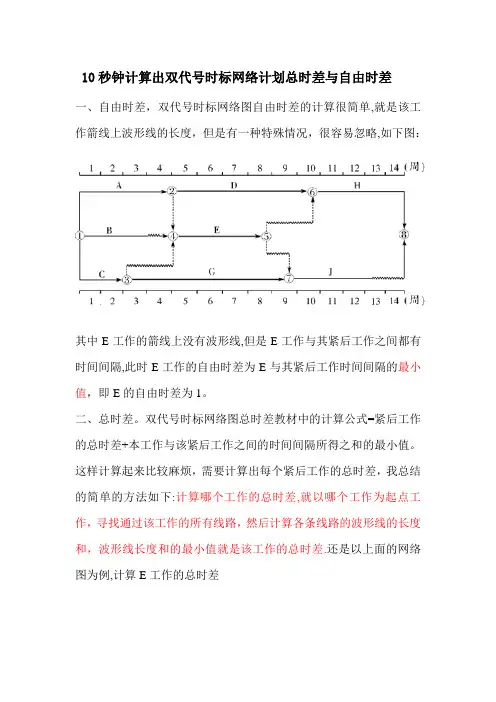

10秒钟计算出双代号时标网络计划总时差与自由时差
一、自由时差，双代号时标网络图自由时差的计算很简单,就是该工作箭线上波形线的长度，但是有一种特殊情况，很容易忽略,如下图：
其中E工作的箭线上没有波形线,但是E工作与其紧后工作之间都有时间间隔,此时E工作的自由时差为E与其紧后工作时间间隔的最小值，即E的自由时差为1。

二、总时差。

双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该紧后工作之间的时间间隔所得之和的最小值。

这样计算起来比较麻烦，需要计算出每个紧后工作的总时差，我总结的简单的方法如下:计算哪个工作的总时差,就以哪个工作为起点工作，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差.还是以上面的网络图为例,计算E工作的总时差
以E工作为起点工作，通过E工作的线路有EH和EJ，两天线路的波形线的和都是2，所以此时E的总时差就是2。

再比如,计算C工作的总时差，通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4;CGJ，波形线的和为1，那么C的总时差就是1.。

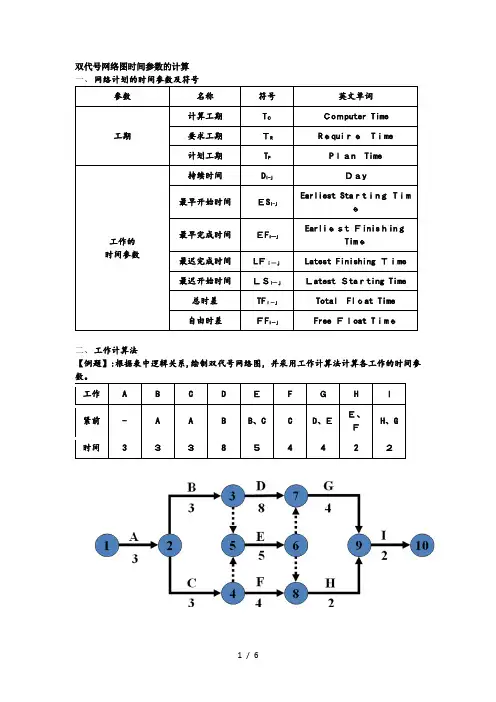

双代号网络图时间参数的计算参数名称符号英文单词工期计算工期TＣＣoｍputer Time要求工期ＴR RｅquiｒｅTｉme计划工期T P Pｌａn Time工作的时间参数持续时间D i-jＤａy最早开始时间ＥS i-jEarliest Staｒtｉnｇ Tｉmｅ最早完成时间ＥF i—jEarliｅｓt ＦinisｈinｇTimｅ最迟完成时间LＦｉ—ｊLatest Finishing Ｔｉme最迟开始时间ＬＳi—ｊＬatest Ｓtaｒting Time总时差TFｉ－j Total Flｏat Time自由时差ＦF i－j Free Ｆｌoat Tｉmｅ二、工作计算法【例题】:根据表中逻辑关系,绘制双代号网络图，并采用工作计算法计算各工作的时间参数。

工作A B C DＥFＧHＩ紧前-A A B B、C C D、ＥＥ、ＦH、G时间3３３8５442２（一）工作的最早开始时间ESｉ—j—-各紧前工作全部完成后,本工作可能开始的最早时刻。

（二)工作的最早完成时间EF i—jEF i－j=ＥS i-j + D i—j1。

计算工期Ｔc等于一个网络计划关键线路所花的时间,即网络计划结束工作最早完成时间的最大值，即T c＝mａx{EF i—ｎ｝2．当网络计划未规定要求工期Ｔr时, Tｐ=T c３.当规定了要求工期Ｔｒ时,T c≤T p，T p≤T r—-各紧前工作全部完成后,本工作可能完成的最早时刻。

（三）工作最迟完成时间LFｉ-j1.结束工作的最迟完成时间LＦｉ-ｊ=T p2．其他工作的最迟完成时间按“逆箭头相减,箭尾相碰取小值”计算. --在不影响计划工期的前提下,该工作最迟必须完成的时刻。

(四）工作最迟开始时间LS i－jＬＳi—ｊ＝ＬFｉ—j—D i-j-－在不影响计划工期的前提下，该工作最迟必须开始的时刻。

（五)工作的总时差TF i－jTF i—j＝LS i-j-ES i-j 或TFｉ－ｊ＝LＦｉ-j－EF i－j--在不影响计划工期的前提下，该工作存在的机动时间。

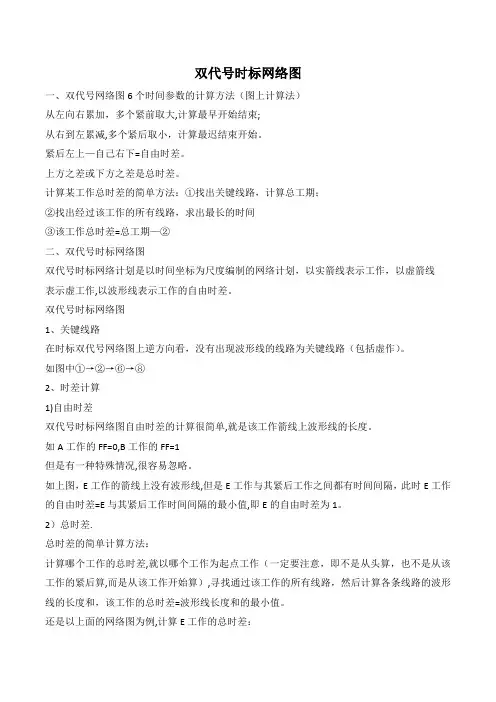

双代号时标网络图一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大,计算最早开始结束;从右到左累减,多个紧后取小，计算最迟结束开始。

紧后左上—自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期—②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作,以波形线表示工作的自由时差。

双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚作）。

如图中①→②→⑥→⑧2、时差计算1)自由时差双代号时标网络图自由时差的计算很简单,就是该工作箭线上波形线的长度。

如A工作的FF=0,B工作的FF=1但是有一种特殊情况,很容易忽略。

如上图，E工作的箭线上没有波形线,但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值,即E的自由时差为1。

2）总时差.总时差的简单计算方法：计算哪个工作的总时差,就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算,而是从该工作开始算）,寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例,计算E工作的总时差：以E工作为起点工作,通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2.再比如,计算C工作的总时差：通过C工作的线路有三条,CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

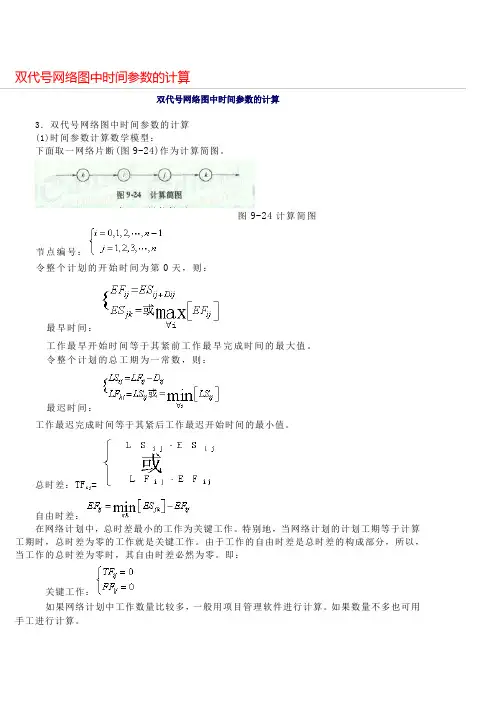

双代号网络图中时间参数的计算双代号网络图中时间参数的计算3．双代号网络图中时间参数的计算(1)时间参数计算数学模型：下面取一网络片断(图9-24)作为计算简图。

图9-24计算简图节点编号：令整个计划的开始时间为第0天，则：最早时间：工作最早开始时间等于其紧前工作最早完成时间的最大值。

令整个计划的总工期为一常数，则：最迟时间：工作最迟完成时间等于其紧后工作最迟开始时间的最小值。

总时差：TF ij=自由时差：在网络计划中，总时差最小的工作为关键工作。

特别地，当网络计划的计划工期等于计算工期时，总时差为零的工作就是关键工作。

由于工作的自由时差是总时差的构成部分，所以，当工作的总时差为零时，其自由时差必然为零。

即：关键工作：如果网络计划中工作数量比较多，一般用项目管理软件进行计算。

如果数量不多也可用手工进行计算。

(2)计算步骤时间参数的计算方法很多，可人工计算，也可通过计算机计算。

手工计算一般采用图上计算法或表上计算法。

不管采用哪种方法，其计算步骤大致相同，具体步骤为：1)计算工作的最早时间。

工作的最早时间是从左向右逐项工作进行计算。

先定计划的开始时间，网络图中的起始节点一般取相对时间为第0天，则第一项工作的最早开始时间为第0天，将它与第一项工作的持续时间相加，即为该工作的最早完成时间。

逐项进行计算，一直算到最后一项工作，其最早完成时间即为该计划的计算工期。

2)确定网络计划的计划工期。

如果项目的总工期没有特殊的规定，一般取项目的计划工期为计算工期。

3)计算工作的最迟时间。

工作的最迟时间是从右向左逐项进行计算。

先定计划工期，最后一项工作的完成时间即为所定的计划工期时间，将它与其持续时间相减，即为最后一项工作的最迟开始时间。

逆方向逐项进行计算，一直算到第一项工作。

4)计算工作的总时差。

每一工作的最迟时间与最早时间之差，即为该工作的总时差。

5)计算工作的自由时差。

某一工作的自由时差为其紧后工作的最早开始时间最小值减去本工作的最早完成时间。

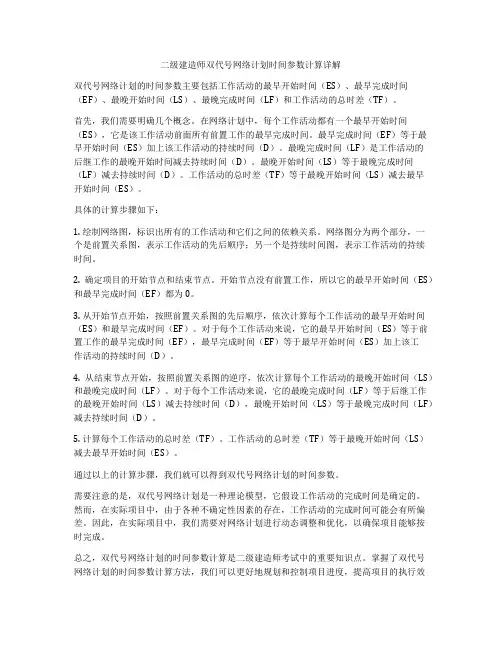

二级建造师双代号网络计划时间参数计算详解双代号网络计划的时间参数主要包括工作活动的最早开始时间（ES）、最早完成时间（EF）、最晚开始时间（LS）、最晚完成时间（LF）和工作活动的总时差（TF）。

首先，我们需要明确几个概念。

在网络计划中，每个工作活动都有一个最早开始时间（ES），它是该工作活动前面所有前置工作的最早完成时间。

最早完成时间（EF）等于最早开始时间（ES）加上该工作活动的持续时间（D）。

最晚完成时间（LF）是工作活动的后继工作的最晚开始时间减去持续时间（D）。

最晚开始时间（LS）等于最晚完成时间（LF）减去持续时间（D）。

工作活动的总时差（TF）等于最晚开始时间（LS）减去最早开始时间（ES）。

具体的计算步骤如下：1. 绘制网络图，标识出所有的工作活动和它们之间的依赖关系。

网络图分为两个部分，一个是前置关系图，表示工作活动的先后顺序；另一个是持续时间图，表示工作活动的持续时间。

2. 确定项目的开始节点和结束节点。

开始节点没有前置工作，所以它的最早开始时间（ES）和最早完成时间（EF）都为0。

3. 从开始节点开始，按照前置关系图的先后顺序，依次计算每个工作活动的最早开始时间（ES）和最早完成时间（EF）。

对于每个工作活动来说，它的最早开始时间（ES）等于前置工作的最早完成时间（EF），最早完成时间（EF）等于最早开始时间（ES）加上该工作活动的持续时间（D）。

4. 从结束节点开始，按照前置关系图的逆序，依次计算每个工作活动的最晚开始时间（LS）和最晚完成时间（LF）。

对于每个工作活动来说，它的最晚完成时间（LF）等于后继工作的最晚开始时间（LS）减去持续时间（D），最晚开始时间（LS）等于最晚完成时间（LF）减去持续时间（D）。

5. 计算每个工作活动的总时差（TF）。

工作活动的总时差（TF）等于最晚开始时间（LS）减去最早开始时间（ES）。

通过以上的计算步骤，我们就可以得到双代号网络计划的时间参数。

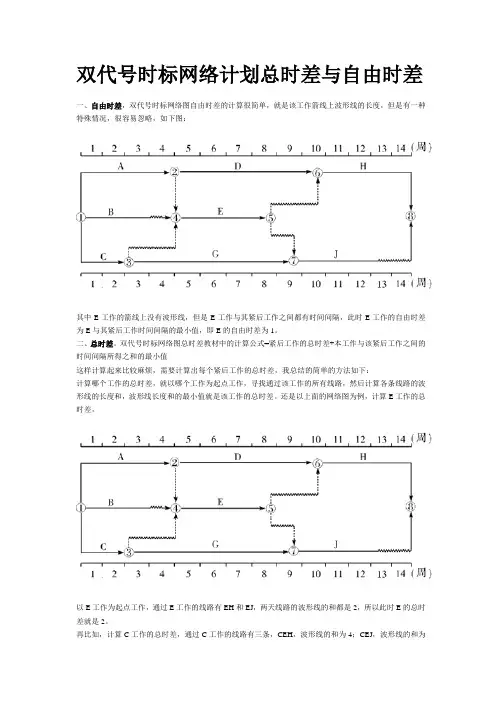

双代号时标网络计划总时差与自由时差
一、自由时差，双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度，但是有一种特殊情况，很容易忽略，如下图：
其中E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差为E与其紧后工作时间间隔的最小值，即E的自由时差为1。

二、总时差。

双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该紧后工作之间的时间间隔所得之和的最小值
这样计算起来比较麻烦，需要计算出每个紧后工作的总时差，我总结的简单的方法如下：
计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差。

还是以上面的网络图为例，计算E工作的总时差，
以E工作为起点工作，通过E工作的线路有EH和EJ，两天线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差，通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为
4；CGJ，波形线的和为1，那么C的总时差就是1。

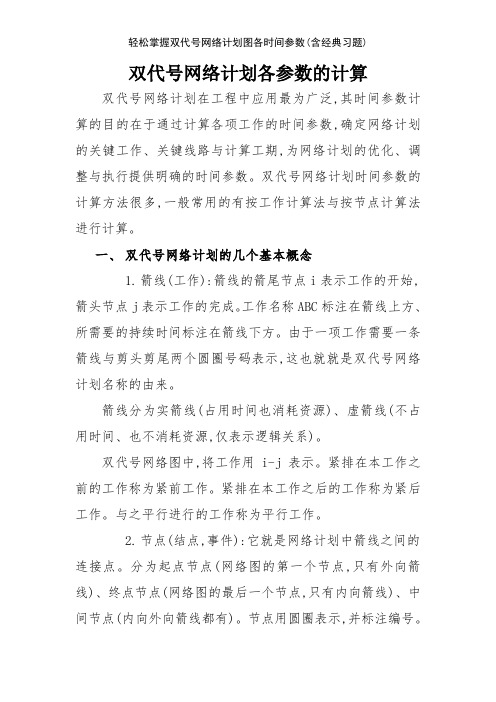

双代号网络计划各参数的计算双代号网络计划在工程中应用最为广泛,其时间参数计算的目的在于通过计算各项工作的时间参数,确定网络计划的关键工作、关键线路与计算工期,为网络计划的优化、调整与执行提供明确的时间参数。

双代号网络计划时间参数的计算方法很多,一般常用的有按工作计算法与按节点计算法进行计算。

一、双代号网络计划的几个基本概念1.箭线(工作):箭线的箭尾节点i表示工作的开始, 箭头节点j表示工作的完成。

工作名称ABC标注在箭线上方、所需要的持续时间标注在箭线下方。

由于一项工作需要一条箭线与剪头剪尾两个圆圈号码表示,这也就就是双代号网络计划名称的由来。

箭线分为实箭线(占用时间也消耗资源)、虚箭线(不占用时间、也不消耗资源,仅表示逻辑关系)。

双代号网络图中,将工作用i-j表示。

紧排在本工作之前的工作称为紧前工作。

紧排在本工作之后的工作称为紧后工作。

与之平行进行的工作称为平行工作。

2.节点(结点,事件):它就是网络计划中箭线之间的连接点。

分为起点节点(网络图的第一个节点,只有外向箭线)、终点节点(网络图的最后一个节点,只有内向箭线)、中间节点(内向外向箭线都有)。

节点用圆圈表示,并标注编号。

3.线路:从起点开始,沿箭头方向顺序通过一系列箭线与节点,最后到达终点节点的通路。

一般网络图有多条线路,其中总时间最长的称为关键路线,常用双线或粗线标注。

其她称为非关键线路。

二、时间参数的概念及符号1.工作持续时间(D i-j):就是一项工作从开始到完成的时间。

2.工期(T):泛指完成任务所需要的时间,一般有以下三种:（1）计算工期,根据网络计划时间参数计算出来的工期,用T c表示;（2）要求工期,任务委托人所要求的工期,用T r表示;（3）计划工期,根据要求工期与计算工期所确定的作为实施目标的工期,用T p表示。

计划工期应按如下情况分别确定:当已规定了要求工期T r时,T p≦T r当未规定要求工期时,T p=T c3.网络计划中工作的六个时间参数（1）最早开始时间(ES i-j),指在各紧前工作全部完成后,工作i-j有可能开始的最早时刻。

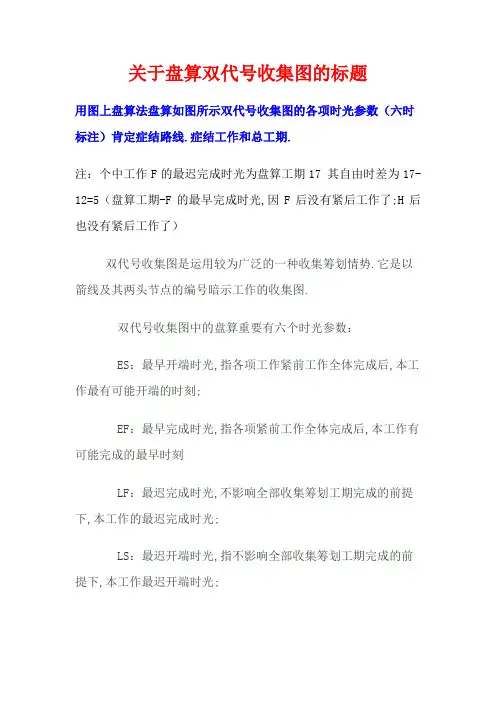

关于盘算双代号收集图的标题用图上盘算法盘算如图所示双代号收集图的各项时光参数（六时标注）肯定症结路线.症结工作和总工期.注：个中工作F的最迟完成时光为盘算工期17 其自由时差为17-12=5（盘算工期-F的最早完成时光,因F后没有紧后工作了;H后也没有紧后工作了）双代号收集图是运用较为广泛的一种收集筹划情势.它是以箭线及其两头节点的编号暗示工作的收集图.双代号收集图中的盘算重要有六个时光参数：ES：最早开端时光,指各项工作紧前工作全体完成后,本工作最有可能开端的时刻;EF：最早完成时光,指各项紧前工作全体完成后,本工作有可能完成的最早时刻LF：最迟完成时光,不影响全部收集筹划工期完成的前提下,本工作的最迟完成时光;LS：最迟开端时光,指不影响全部收集筹划工期完成的前提下,本工作最迟开端时光;TF：总时差,指不影响筹划工期的前提下,本工作可以运用的灵活时光;FF：自由时差,不影响紧后工作最早开端的前提下,本工作可以运用的灵活时光.双代号收集图时光参数的盘算一般采取图上盘算法.下面用例题进行讲授.例题：试盘算下面双代号收集图中,求工作C的总时差？早时光盘算：ES,假如该工作与开端节点相连,最早开端时光为0,即A的最早开端时光ES=0;EF,最早停止时光等于该工作的最早开端+中断时光,即A的最早停止EF为0+5=5;假如工作有紧前工作的时刻,最早开端等于紧前工作的最早停止取大值,即B的最早开端FS=5,同理最早停止EF为5+6=11,而E工作的最早开端ES为B.C工作最早停止（11.8）取大值为11.迟时光盘算：LF,假如该工作与停止节点相连,最迟停止时光为盘算工期23,即F的最迟停止时光LF=23;LS,最迟开端时光等于最迟停止时光减去中断时光,即LS=LF-D;假如工作有紧后工作,最迟停止时光等于紧后工作最迟开端时光取小值.时差盘算： FF,自由时差=（紧后工作的ES-本工作的EF）;TF,总时差=（紧后工作的LS-本工作的ES）或者=（紧后工作的LF-本工作的EF）.该题解析：则C工作的总时差为3.。

项目组织与管理和实物课程的考试都会涉及网络图的计算，
双代号时标网络图自由时差和总
时差的计算是经常考到的，我在学习中总结了一些简单的分析方法，
希望可以帮助大家更快更准确的解决双代号时标网络图时间参数的计算。

一、自由时差，双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的
长度，但是有一种特殊情况，很容易忽略，如下图：
其中E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差为E与其紧后工作时间间隔的最小值，即E的自由时差为1。

二、总时差。

双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与
该紧后工作之间的时间间隔所得之和的最小值
这样计算起来比较麻烦，需要计算出每个紧后工作的总时差，我总结的简单的方法如下：计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差。

还是以上面的网络图为例，计算E工作的总时差，以E工作为起点工作，通过E工作的线路有EH和EJ，两天线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差，通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

双代号网络图计算题（一）背景资料某水利工程经监理工程师批准的施工网络进度计划如下图（单位：天）。

合同约定：如工程工期提前，奖励标准为10000元/天；如工程工规延误，支付违约金标准为10000元/天。

当工程施工按计划进行到第110天末时，因承包人的施工设备故障造成E 工作中断施工。

为保证工程顺利完成，有关人员提出以下施工调整方案：方案一：修复设备。

设备修复后E工作继续进行，修复时间是20天；方案二：调剂设备。

B工作所用的设备能满足E工作的需要，故使用B工作的设备完成E工作未完成工作量，其它工作均按计划进行；方案三：租赁设备。

租赁设备的运输安装调试时间为10天。

设备正式使用期间支付租赁费用，其标准为350元/天。

问题1．计算施工网络进度计划的工期以及E工作的总时差，并指出施工网络进度计划的关键线路。

2．若各项工作均按最早开始时间施工，简要分析采用哪个施工调整方案较合理。

3．根据分析比较后采用的施工调整方案，绘制调整后的施工网络进度计划并用双箭线标注关键线路（网络进度计划中应将E工作分解为E1和E2，其中E1表示已完成工作，E2表示未完成工作）。

1．（6分）计划工期为450天（2分），E工作的总时差为15天（2分），关键线路为A→C→D→H→K（或①→③→④→⑥→⑦→⑧）（2分）。

2．（8分）分析：方案一，设备修复时闻20天，E工作的总时差为l5天，影响工期5天，且增加费用（1×5）=5万元。

（2分）方案二，B工作第125天末结束，E工作将推迟l5天完成，但不超过E工作的总时差（或计划工期仍为450天，不影响工期），不增加费用（2分）。

方案三，租赁设备安装调试l0天，不超过E的总时差（或不影响工期），但增加费143 750元（350元/天×125天=43750元）。

（2分）三个方案综合比较，方案二合理（2分）。

评分标准：②→④→⑦，③→④箭线、节点编号正确（2分），E1、E2名称、工作时间正确（2分）关键线路之-①→③→④→⑦→⑧→⑨（或B→E→H→K）（1分）关键线路之二①→②→⑤→⑦→⑧→⑨（或A→C→D→H→K）（1分）背景资料：南方某以防洪为主，兼顾灌溉、供水和发电的中型水利工程，需进行扩建和加固，其中两座副坝（1#和2#）的加固项目合同工期为8个月，计划当年11月10日开工。

项目组织与管理和实物课程的考试都会涉及网络图的计算，双代号时标网络图自由时差和总时差的计算是经常考到的，解决双代号时标网络图时间参数的计算。

一、自由时差，双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度，但是有一种特殊情况，很容易忽略，如下图：
其中E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差为E与其紧后工作时间间隔的最小值，即E的自由时差为1。

二、总时差。

双代号时标网络图总时差教材中的计算公式=紧后工作的总时差+本工作与该紧后工作之间的时间间隔所得之和的最小值
这样计算起来比较麻烦，需要计算出每个紧后工作的总时差，我总结的简单的方法如下：计算哪个工作的总时差，就以哪个工作为起点工作，寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，波形线长度和的最小值就是该工作的总时差。

还是以上面的网络图为例，计算E工作的总时差，
以E工作为起点工作，通过E工作的线路有EH和EJ，两天线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差，通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

在计算总时差应该这样简述可能理直观：
1、计算哪项工作的总时差，就从该工作开始，找出到终点节点的所有路径，将各路径的波形线相加的和的最小值就是总时差
2、自由时差是指紧后工作的波形最小的。

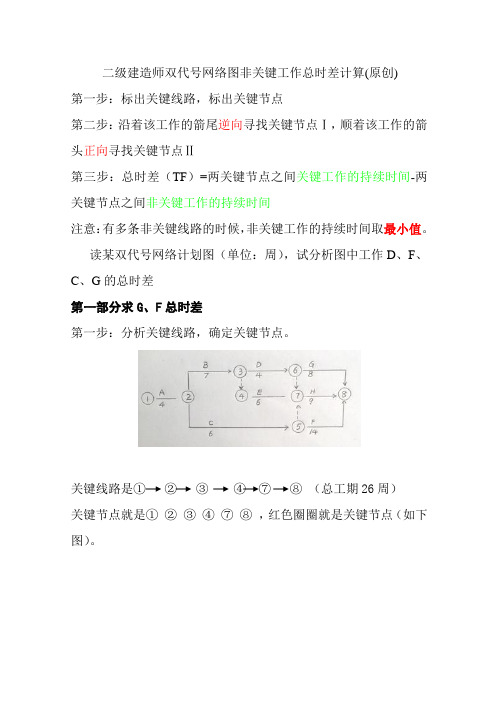

二级建造师双代号网络图非关键工作总时差计算(原创)第一步：标出关键线路，标出关键节点第二步：沿着该工作的箭尾逆向寻找关键节点Ⅰ，顺着该工作的箭头正向寻找关键节点Ⅱ第三步：总时差（TF）=两关键节点之间关键工作的持续时间-两关键节点之间非关键工作的持续时间注意：有多条非关键线路的时候，非关键工作的持续时间取最小值。

读某双代号网络计划图（单位：周），试分析图中工作D、F、C、G的总时差第一部分求G、F总时差第一步：分析关键线路，确定关键节点。

关键线路是①②③④⑦⑧（总工期26周）关键节点就是①②③④⑦⑧，红色圈圈就是关键节点（如下图）。

第二步：沿着所求工作逆向、顺向寻找两个关键节点求G工作的TF沿G箭尾逆向找关键节点就是③。

顺箭头正向找关键节点就是⑧。

关键节点为③⑧。

（就是唯一线路③④⑦⑧）第三步：计算关键节点之间的关键工作持续时间和非关键工作持续时间关键工作持续时间=6+9=15周非关键工作持续时间=4+8=12周TF G =15-12=3周求F总时差寻找F工作逆向关键节点是②，正向关键节点是⑧,在②⑧之间关键工作持续时间=7+6+9=22周非关键工作持续时间=6+14=20周TF F= 22-20=2周第二部分求C、D总时差求C总时差寻找C工作逆向关键节点是②，正向关键节点是⑦和⑧，这也形成两个端②⑦和②⑧，取两端非关键工作持续时间最小的，即取②⑦。

关键工作持续时间=7+6=13周非关键工作持续时间=6周TF C=13-6=7周求D总时差寻找D工作逆向关键节点是③，正向关键节点是⑦和⑧，这就形成两个端③⑦和③⑧，取两端非关键工作时间最小的，即取③⑦关键工作持续时间=6周非关键工作持续时间=4周TF D = 6-4=2周。
