第9章 射频滤波器设计

射频滤波器的设计与仿真摘要射频滤波器，主要用于电子设备、频率高工作更大的衰减高频电子设备产生的干扰信号。

射频滤波器是最基本射频设备。

能够由微带线组成，也能够由电阻,电容等组成。

由实践可知，很多射频系统中的元件不存在准确频率选择性，因此往往需要添加滤波器，用来极其准确地完成设定的选择特性，所以对射频滤波器的设计有重要的意义。

在射频有源电路的各级之间都可以借助滤波器对射频信号进行隔离、选择或是重新组合。

在设计模拟电路时，需要对高频信号在特定频率或频段内的频率分量做放大或衰减处理。

这是十分重要的任务，因此本文将重点研究如何设计和实现这个任务的射频电路——射频滤波器。

关键词：射频，微波滤波器，微带线，workbench ,Advanced Design System；The design and simulation of radio frequency filtersABSTRACTRf filter, mainly used in electronic devices, high frequency work greater interference signal attenuation of high frequency electronic device. Rf filter is the most basic radio frequency devices. Can consist of microstrip line, also can by resistance, capacitance, etc.The practice shows that a lot of rf components do not exist in the system accurate frequency selective, so often need to add the filter, used extremely accurately complete set of selected features, so the design of rf filter has an important significance. Between active rf circuit at all levels can use filter to segregate, choice or rearrange the rf signal.In analog circuit design, the need for high frequency signal at a particular frequency or frequency component in the spectrum for amplification or decay process. It is very important task, so this article will focus on how to design and implement the task of rf circuit, rf filter.Keywords: R f, Microwave filter, Microstrip line, The workbench; ADS;目录第一章绪论 (1)1.1 课题研究的背景及意义 (1)1.2 国内外滤波器的研究现状及发展趋势 (2)1.2.1 国内外滤波器的发展现状 (2)1.3 论文组织 (3)第二章射频滤波器 (5)2.1 滤波器的分类 (5)2.2 滤波器的主要参数 (6)2.3 滤波器的综合设计和分析方法 (9)2.3.1 综合设计方法 (9)2.3.2 分析方法 (10)2.4 常见的射频滤波器 (10)第三章worhbench设计与仿真 (12)3.1 workbench软件介绍 (13)3.2 模拟带通滤波器设计 (13)3.2.1 设计目的 (13)3.2.2 设计要求 (14)3.3滤波器的设计原理及组件选择 (14)3.3.1 滤波器介绍 (14)3.3.2 有源滤波器的设计 (14)3.3.3 滤波器类型的选择分析 (15)3.3.4 741运算放大器 (18)3.4.workbench电路仿真设计 (19)3.4.1 仿真电路图： (19)第四章微带滤波器的设计与仿真 (21)4.1 微带线 (21)4.1.1 微带线传输的主模 (22)4.1.2 微带线的特性参量 (22)4.2 耦合微带线 (23)4.3 微波谐振器 (25)4.3.1 微波谐振器的基本参量 (25)4.3.2 谐振腔的等效电路 (27)4.4 基本阻抗匹配理论 (28)4.4.1 匹配电路的概念和意义 (28)4.4.2 射频电路匹配网络 (28)4.5 微带滤波器的设计与仿真 (28)4.5.1 微带滤波器的基本原理 (29)4.5.2 微带耦合滤波器的设计 (30)4.5.3 电路参数设置 (30)4.5.4 原理图仿真 (32)4.5.5 滤波器电路的优化 (33)4.6 本章小结 (37)参考文献： (38)第一章绪论1. 1课题研究的背景及意义根据电气和电子工程师协会对于频谱划分的方式，通常把频30MHz,--4GHz 的频段范围称为射频，另外处于300MHz～300GHz的频段范围。

射频滤波器原理
射频滤波器是一种用于在射频信号中筛选特定频率成分的电子设备。

它的主要原理是基于电路中元件对不同频率信号的阻抗特性，对信号进行选择性的衰减或放大。

射频信号通常包含多个频率成分，而滤波器的任务就是从这些频率成分中选择性地通过或抑制某些特定频率范围的信号。

一种最常见的射频滤波器类型是低通滤波器，它可以通过滤除高频成分，只保留低频成分。

低通滤波器通常由电容和电感两种元件组成，它们分别对高频和低频信号有不同的阻抗特性。

另一种常见的射频滤波器是高通滤波器，它与低通滤波器相反，可以滤除低频成分，只保留高频成分。

高通滤波器通常由电容和电阻组成，电容对低频信号具有高阻抗，电阻对高频信号具有高阻抗。

除了低通和高通滤波器之外，还有带通滤波器和带阻滤波器等其他类型的射频滤波器。

带通滤波器可以通过选择性地通过一定频率范围内的信号，而抑制其他频率范围的信号。

带阻滤波器则可以选择性地抑制一定频率范围内的信号，而通过其他频率范围的信号。

射频滤波器在无线通信系统、雷达系统、无线电设备等射频应用中扮演着重要角色。

它可以用于增强信号质量、抑制干扰信号、限制带宽等方面。

通过合理设计和选择滤波器类型、参数，可以满足不同射频应用的特定要求。

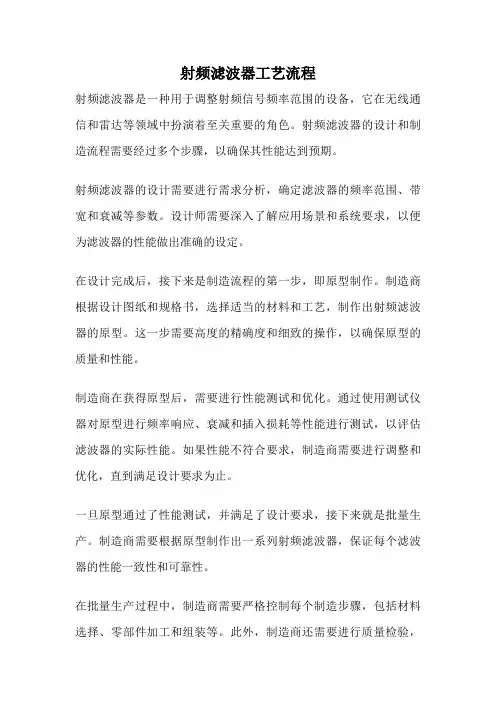

射频滤波器工艺流程
射频滤波器是一种用于调整射频信号频率范围的设备，它在无线通信和雷达等领域中扮演着至关重要的角色。

射频滤波器的设计和制造流程需要经过多个步骤，以确保其性能达到预期。

射频滤波器的设计需要进行需求分析，确定滤波器的频率范围、带宽和衰减等参数。

设计师需要深入了解应用场景和系统要求，以便为滤波器的性能做出准确的设定。

在设计完成后，接下来是制造流程的第一步，即原型制作。

制造商根据设计图纸和规格书，选择适当的材料和工艺，制作出射频滤波器的原型。

这一步需要高度的精确度和细致的操作，以确保原型的质量和性能。

制造商在获得原型后，需要进行性能测试和优化。

通过使用测试仪器对原型进行频率响应、衰减和插入损耗等性能进行测试，以评估滤波器的实际性能。

如果性能不符合要求，制造商需要进行调整和优化，直到满足设计要求为止。

一旦原型通过了性能测试，并满足了设计要求，接下来就是批量生产。

制造商需要根据原型制作出一系列射频滤波器，保证每个滤波器的性能一致性和可靠性。

在批量生产过程中，制造商需要严格控制每个制造步骤，包括材料选择、零部件加工和组装等。

此外，制造商还需要进行质量检验，
以确保每个射频滤波器都符合规格要求。

射频滤波器制造完成后，需要进行最终的性能测试和验证。

制造商会使用专业的测试仪器对每个滤波器进行全面的性能测试，以确保其满足设计要求，并符合客户的需求。

射频滤波器的设计和制造流程是一个复杂而精细的过程，需要设计师和制造商的共同努力。

只有通过严格的流程控制和质量保证，才能生产出性能优良的射频滤波器，为无线通信和雷达等领域的应用提供可靠的支持。

第9章射频滤波器设计射频滤波器在无线通信系统中起着至关重要的作用，用于滤除不需要的频率分量，以便在接收机中获得高质量的信号。

本章将介绍射频滤波器的设计原理和常见的设计方法。

射频滤波器的设计原理基于频率选择性，即对于输入信号中的特定频率分量，滤波器会通过或抑制。

滤波器的设计目标通常包括带宽、频率响应、衰减等参数。

常见的射频滤波器设计方法有主动滤波器和被动滤波器。

主动滤波器是利用放大器和反馈网络来实现频率选择性，具有较高的增益和较低的损耗，但需要外部电源供电。

被动滤波器则是利用电感、电容和电阻等被动元件来实现频率选择性，没有外部电源需求，但具有较高的损耗。

对于主动滤波器的设计，常见的方法包括巴特沃斯滤波器、切比雪夫滤波器和椭圆滤波器等。

这些滤波器的设计基于无源RC滤波器的改进，通过选择合适的放大器增益和反馈网络参数，可以实现不同的频率响应和带宽。

被动滤波器的设计则依赖于电感、电容和电阻等被动元件的选择和组合。

常见的被动滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。

这些滤波器的设计原理基于被动元件的阻抗特性和频率响应。

在射频滤波器设计中，还需要考虑到滤波器的稳定性和抗干扰能力。

稳定性是指滤波器在不同工作条件下的频率响应和增益的稳定性，抗干扰能力是指滤波器对于外部干扰信号的抑制能力。

这些因素需要在设计中进行考虑，并采取相应的措施来提高滤波器的性能。

最后，射频滤波器的设计还需要经过仿真和实验验证。

仿真可以通过电路仿真软件进行，可以对滤波器的频率响应和增益等参数进行评估。

实验验证可以通过实际搭建滤波器电路，并通过测试仪器进行性能测试。

综上所述，射频滤波器设计是无线通信系统中重要的一部分，需要考虑到频率响应、带宽、稳定性和抗干扰能力等因素。

设计方法包括主动滤波器和被动滤波器，设计过程需要经过仿真和实验验证。

通过合理的设计和优化，可以实现高性能的射频滤波器。

射频滤波器工艺流程
射频滤波器是一种用于选择性地通过或者抑制特定频率的电子
设备，它在无线通信系统、雷达系统和其他射频应用中起着至关重
要的作用。

其工艺流程可以分为以下几个主要步骤：
1. 设计阶段，在设计阶段，工程师首先确定滤波器需要滤除或
通过的频率范围，并选择合适的滤波器拓扑结构，如低通滤波器、
高通滤波器、带通滤波器或带阻滤波器。

然后进行电路仿真和优化，以确保滤波器的性能满足要求。

2. 材料选择，根据设计要求，选择合适的基底材料和介质材料，通常使用的材料包括陶瓷、玻璃纤维、聚酰亚胺等，这些材料具有
良好的介电特性和机械性能。

3. 制备基底，制备滤波器的基底是制造过程中的关键步骤，通
常采用化学蚀刻、机械加工或压铸成型等工艺来制备具有特定形状
和尺寸的基底。

4. 添加金属层，通过蒸镀、溅射或印刷工艺在基底上添加金属层，形成滤波器的电气结构，包括电容、电感和传输线等元件。

5. 芯片制造，对于集成滤波器，需要在芯片上进行电路布图设
计和制造，包括光刻、蒸镀、蚀刻等工艺步骤。

6. 组装和封装，将制备好的滤波器芯片和其他元件进行组装和
封装，通常采用焊接、粘接或封装工艺，以保护滤波器并方便其在
电路板上的安装和连接。

7. 测试和调试，对制造好的滤波器进行严格的测试和调试，包
括频率响应测试、功率损耗测试等，以确保滤波器的性能符合设计
要求。

总的来说，射频滤波器的工艺流程涉及到材料选择、基底制备、金属层添加、芯片制造、组装封装和测试调试等多个环节，每个环
节都需要精密的工艺控制和严格的质量检验，以确保最终产品的性
能和可靠性。

射频滤波器设计一、引言射频滤波器是一种重要的电子元件，用于滤除射频电路中不需要的频率成分，以保证系统的正常运行。

本文将介绍射频滤波器的设计方法和步骤。

二、射频滤波器的类型根据滤波器的工作原理，射频滤波器可以分为主动滤波器和被动滤波器两大类。

主动滤波器采用放大器等主动元件来实现滤波功能，适用于对信号进行加工和处理的场合；被动滤波器则由电感、电容和电阻等被动元件构成，适用于对信号频率进行筛选和分离的场合。

三、射频滤波器设计步骤1. 确定滤波器的规格和参数：根据应用场景和需求，确定滤波器的工作频率范围、通带衰减、阻带衰减等参数。

2. 选择滤波器的拓扑结构：根据规格和参数要求，选择合适的滤波器结构，如低通滤波器、高通滤波器、带通滤波器或带阻滤波器等。

3. 选择滤波器的元件：根据选定的拓扑结构，选择合适的电感、电容和电阻等元件，并计算它们的数值。

4. 进行滤波器的电路设计：根据元件的数值，设计滤波器的电路图，并进行仿真和优化，以满足预定的滤波规格和参数。

5. 制作滤波器的原型：根据设计的电路图和元件数值，制作滤波器的原型电路板。

6. 进行滤波器的测试和调整：使用仪器设备对滤波器进行测试，如频率响应、插入损耗等，根据测试结果对滤波器进行调整和优化。

7. 滤波器的最终验证和生产：经过调整和优化后的滤波器，需要进行最终的验证测试，确保其满足设计要求。

之后，可以进行批量生产和应用，以满足实际的工程需求。

四、射频滤波器设计的注意事项1. 保持信号的完整性：滤波器的设计需要综合考虑信号质量与功耗等因素，确保通信信号的完整性。

2. 抑制杂散信号：射频滤波器的设计要能有效抑制杂散信号，以避免对系统产生不需要的干扰。

3. 阻止电磁干扰：射频滤波器也需要具备一定的抗干扰能力，以阻止外界的电磁干扰对系统的影响。

4. 注意滤波器的可靠性和稳定性：射频滤波器在工作过程中需要保持一定的可靠性和稳定性，以确保系统的正常运行。

五、结语射频滤波器的设计是一项复杂而重要的工作，它能够有效地滤除射频电路中不需要的频率成分，保障系统的稳定运行。

通信电子中的射频滤波器设计技术射频滤波器是通信电子中不可或缺的重要组件。

它可以有效地滤除同频干扰信号，保证接收到的信号纯净无杂。

射频滤波器的设计技术一直是通信电子领域的热门话题，本文将从几个方面来探讨射频滤波器的设计技术。

一、射频滤波器的作用首先，我们需要明确射频滤波器的作用。

一个完整的电子系统由多个组成部分组合而成，它们之间的频率差异会引起互相的干扰。

射频滤波器就是为了解决这个问题而存在的，它主要的作用就是对信号进行筛选和加工，将杂乱无章的信号转化为可利用的信号。

二、射频滤波器的种类射频滤波器种类繁多，按照工作原理分为有源和无源两种类型。

它们又可以按照滤波带宽的大小分为狭带滤波器和宽带滤波器两种类型。

在实际设计中，不同的应用场景对滤波器的要求也不同，依据具体情况选用合适的滤波器种类是非常重要的。

三、射频滤波器的设计流程射频滤波器的设计流程主要包括初步选择滤波器类型、确定频率响应、计算元器件参数、电路仿真和测试评估等环节。

在设计中需要充分考虑电路的稳定性、抗干扰能力和输出功率等指标。

同时还需要注重芯片选型、电路布局和连接方式等细节，以此确保设计的高性能和稳定性。

四、影响射频滤波器性能的因素射频滤波器的性能受多种因素影响，其中最常见的是输入信号的频率、射频滤波器的通带和阻带带宽、滤波器的群延迟和相位失真等。

在实际设计中，需要针对不同的应用场景和需求，对这些因素进行合理的控制和优化，以最大限度的提升滤波器的性能。

五、射频滤波器的应用场景在通信电子领域，射频滤波器广泛应用于移动通信、卫星通信、无线电视、雷达、天线等领域。

随着电子技术的不断进步，射频滤波器的应用场景还会不断扩展。

因此，在未来的日子里，射频滤波器的设计技术也必然会不断更新和优化。

六、射频滤波器的挑战和机遇射频滤波器的设计技术面临着不少挑战。

其中最大的难题是如何实现高性能、小尺寸、低成本的解决方案。

同时，在新一代通信技术的发展背景下，射频滤波器需要具备更高的带宽、更低的功耗和更强的抗干扰能力。

微波与射频滤波器的设计技术及实现微波与射频滤波器的设计技术及实现微波与射频滤波器是无线通信和雷达等系统中必不可少的基本组件。

它们主要用于过滤和选择频率，以保证系统能够正确地工作。

本文将介绍微波与射频滤波器的设计技术及实现。

一、微波与射频滤波器的分类微波与射频滤波器按其结构分类，可以分为三种类型：谐振器滤波器、微带滤波器和波导滤波器。

谐振器滤波器是一种基于谐振原理的滤波器，它由电容器和电感器构成。

谐振器滤波器广泛用于VHF、UHF、LSB等无线通信系统中，因其具有简单、可靠、成本低等优点而备受青睐。

微带滤波器是一种新型的滤波器，它具有小巧轻便、制造成本低等优点，并可以轻松地集成到其他无线通信设备中，如手机、无线路由器、蓝牙等。

波导滤波器是一种典型的微波滤波器，主要用于微波波段的通信系统和雷达系统中。

波导滤波器具有频带宽度宽、高品质因数等优点。

二、微波与射频滤波器的设计技术1. 频带选择：首先需要确定滤波器要工作的频段范围。

2. 滤波器的拓扑结构：根据所需要的滤波特性，选择合适的拓扑结构，如低通、高通、带通、带阻或全通。

3. 元件选择：根据拓扑结构以及所需要的频带范围、衰减和带宽等参数，选择合适的元件，如电容、电感、电阻等。

4. 拓扑优化：通过改变设计参数，使滤波器性能达到最佳。

5. 电路仿真与调试：使用电路仿真软件对滤波器进行仿真，并通过电路实验对滤波器进行优化和调试。

三、微波与射频滤波器的实现通常，微波与射频滤波器的实现分为两种方式：一种是集成电路实现，另一种是离散元件实现。

集成电路实现的滤波器具有尺寸小、重量轻、成本低等优点，并且可靠性较高，但在电性能和频率响应方面存在一定的局限性。

离散元件实现的滤波器具有设计灵活、可调性强等优点，但成本较高，制造复杂度也比较高。

总的来说，微波与射频滤波器在无线通信和雷达等系统中发挥着重要的作用，其设计技术和实现方式也在不断地更新和进步。

未来，随着无线通信技术的不断发展，微波与射频滤波器的应用也将会越来越广泛。

射频滤波器的设计与仿真毕业设计首先，射频滤波器的设计需要明确设计要求和性能指标。

在本设计中，我们选择了一个带通滤波器作为研究对象，要求滤波器具有较好的通带特性和抑制带特性。

具体地，我们希望滤波器的通带范围为2GHz至4GHz，通带波纹小于1dB，抑制带最小衰减为20dB。

其次，射频滤波器的设计可以采用传统的网络理论方法，如电抗耦合法、串联法、并联法等。

在本设计中，我们选择了电抗耦合法进行设计。

电抗耦合法通过选择合适的电抗元件（电感和电容）来实现滤波器的频率响应。

具体地，我们根据设计要求选择了合适的电感和电容值，并通过计算和模拟来验证设计的有效性。

然后，射频滤波器的仿真可以借助于电磁仿真软件，如ADS、HFSS等。

在本设计中，我们选择了ADS软件进行滤波器的仿真。

ADS软件提供了丰富的射频元件模型和仿真工具，可以方便地进行滤波器的建模和仿真。

具体地，我们根据设计的电路图和元件参数，在ADS中建立了一个滤波器的电路模型，并通过参数优化和频率响应分析来验证设计的有效性。

最后，射频滤波器的设计与仿真还需要考虑实际的制造和调试过程。

在本设计中，我们将选择合适的电感和电容元件，并进行布局和连接的设计，以便实现滤波器的制造。

同时，在制造完成后，我们将进行实际的调试和测试，以验证滤波器的性能和指标是否满足设计要求。

总之，本毕业设计旨在通过设计和仿真一个射频滤波器，来探索射频滤波器的设计原理和仿真方法。

通过本设计，我们希望能够深入了解射频滤波器的工作原理和设计方法，并通过实际制造和调试来验证设计的有效性。

希望本设计能够为射频滤波器的设计与仿真提供一定的参考和指导。

2001.7 B ６０通信领域一向要求精确的频率控制和频率鉴别设计人员做了很多努力许多应用中都采用了石英晶体因为它们具有非常好的频率选择性在这一频率范围内在双向移动通信以及点对点射频通信晶体滤波器起到更为重要的作用在分立晶体滤波器中而单片滤波器中分立晶体滤波器可分为窄带宽带滤波器和极宽带滤波器分立谐振滤波器要比单片滤波器的设计更好分立晶体滤波器在设计时有更大的灵活性利用晶体静态电容设计出窄带晶体滤波器两种实现方式的优点和缺点与石英元件的物理特性和电路本身的性能有关介绍了中心频率为３０ＭＨｚ的分立晶体滤波器的设计频率稳定性以及衰减相关的精确参数此外并给出了滤波器的热性能分析中心频率３０ＭＨｚ１０ＫＨｚ无限衰减频率位于离中心频率１２个半带宽的地方８５ｐｐｍ选用了梯形滤波器（参见图１其中晶体工作于基本模式切割角度为３５ｏ１５相对晶体光轴当采用合适的石英晶体时的温度范围内２０ｐｐｍ的稳定度是很容易的即并联与串联电容的比值这只有采用ＡＴ切割方式才能达到而且这一配置方式轻微的不对称性并没有太大的影响在此应用中因此在电路中不需要采用微调电容器即使由于并联电容的射频滤波器的仿真和设计Simulation and Design of RF Filters2001.7 B ６１变化而造成所有峰值不精确重合此外因此晶体中的寄生振荡对这一配置影响也较小还允许采用具有相似阻抗的谐振器接近谐振频率时晶体可以利用串联的电阻Ｒ１此外还有一个并联电容Ｃ０对工作在３０ＭＨｚ左右的ＡＴ方式切割的晶体从表１和表２可以观察到这一结构是中心对称的滤波器仿真在建立样机前有很多程序可以采用从图２和图３我们可以看到仔细观察图２中的响应可以看到３ｄＢ带宽比要求的带宽稍微窄一些还有点轻微的不对称谐振器等效电路的电容比确定的最大带宽为图３示出了无限衰减频率位于离中心频率１２个半带宽的地方８０ｐｐｍ然而事先确定滤波器随温度变化的频率是非常重要的为确定滤波器的热性能为此必须包括晶体等效电路参数的热性能在－２０＋７０频率稳定度为为清楚起见）时的曲线以及在正常温度时的曲线这一温度图５示出了温度在工作范围内变化时以ｐｐｍ表示同时正如图４中看到的８５ｐｐｍ的晶体设计的滤波器大约变为对于其它情况图４给出的是最不利的情况为满足设计要求之所以选择这一网络类型是因为可以提供窄且稳定的带宽同时滤波器的温度变化要比晶体大为得到给定温度稳定性的滤波器钟灿涛。

了解电子信息工程中的射频滤波器设计原则电子信息工程是一个广泛而复杂的领域，其中射频滤波器设计是其中一个重要的组成部分。

射频滤波器在无线通信、雷达、卫星通信等领域起着至关重要的作用。

本文将介绍射频滤波器设计的原则和一些常见的设计方法。

首先，了解射频滤波器的基本原理是设计的基础。

射频滤波器的主要功能是根据需要选择或排除特定频率范围内的信号。

它可以通过滤波器的频率响应来实现这一功能。

常见的射频滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

在进行射频滤波器设计时，需要考虑一系列的设计原则。

首先是频率选择，即确定需要滤除或通过的频率范围。

这取决于具体的应用场景和需求。

其次是滤波器的阻带和通带的性能要求。

阻带和通带的性能要求包括衰减和波纹等参数。

这些参数决定了滤波器的性能和精度。

射频滤波器的设计还需要考虑到滤波器的类型和结构。

常见的射频滤波器结构包括LC滤波器、SAW滤波器、微带滤波器等。

每种滤波器结构都有其适用的特定场景和性能要求。

选择适合的滤波器结构是设计的关键。

另外，射频滤波器的设计还需要考虑到功耗和尺寸。

在电子设备中，功耗和尺寸是非常重要的因素。

射频滤波器的设计需要在满足性能要求的前提下，尽量减小功耗和尺寸。

这需要在设计过程中进行合理的权衡和优化。

在射频滤波器设计中，还需要考虑到阻抗匹配和损耗。

阻抗匹配是为了确保滤波器与其他电路之间的阻抗匹配，以提高信号传输效率。

损耗是指滤波器在传输过程中产生的能量损耗。

尽量减小损耗是设计的目标之一。

除了上述的设计原则，射频滤波器的设计还需要考虑到一些特殊的问题。

例如，温度对滤波器性能的影响、材料的选择和制造工艺等。

这些因素都会对滤波器的性能产生一定的影响，需要在设计过程中进行充分的考虑和分析。

总结起来，射频滤波器设计是电子信息工程中的重要组成部分。

设计一个性能优良的射频滤波器需要考虑到频率选择、阻带和通带的性能要求、滤波器的类型和结构、功耗和尺寸、阻抗匹配和损耗等多个方面。

实验一射频滤波器设计一、实验目的（1）了解微波滤波电路的原理及设计方法。

（2）学习使用ADS软件进行微波电路的设计，优化，仿真。

（3）掌握微带滤波器的制作及调试方法。

二、实验内容（1）使用ADS软件设计一个微带带通滤波器，并对其参数进行优化、仿真。

（2）根据软件设计的结果绘制电路版图，并加工成电路板。

（3）对加工好的电路进行调试，使其满足设计要求。

三、设计指标设计指标：通带3.0－3.1GHz，带内衰减小于2dB，起伏小于1dB，2.8GHz以下及3.3GHz以上衰减大于40dB，端口反射系数小于-20dB。

四、实验原理下图是一个微带带通滤波器及其等效电路，它由平行的耦合线节相连组成，并且是左右对称的，每一个耦合线节长度约为四分之一波长(对中心频率而言)，构成谐振电路。

在进行设计时，主要是以滤波器的S参数作为优化目标进行优化仿真。

S21(S12)是传输参数，滤波器通带、阻带的位置以及衰减、起伏全都表现在S21(S12)随频率变化曲线的形状上。

S11(S22)参数是输入、输出端口的反射系数，由它可以换算出输入、输出端的电压驻波比。

如果反射系数过大，就会导致反射损耗增大，并且影响系统的前后级匹配，使系统性能下降。

五、实验步骤（1）启动ADS（2）创建新的工程文件（3）生成微带滤波器的原理图，如图1所示。

图1 微带滤波器原理图等效电路(4) 设置微带电路的基本参数双击图上的控件MSUB设置微带线参数H:基板厚度(0.8 mm)Er:基板相对介电常数(4.3)Mur:磁导率(1)Cond:金属电导率(5.88E+7)Hu:封装高度(1.0e+33 mm)T:金属层厚度(0.03 mm)TanD:损耗角正切(1e-4)Roungh:表面粗糙度(0 mm)(5) 计算微带线的线宽和长度滤波器两边的引出线是特性阻抗为50欧姆的微带线，它的宽度W可由微带线计算工具得到，具体方法是点击菜单栏Tools -> LineCalc -> Start Linecalc，填入50 Ohm和90 deg可以算出微带线的线宽1.52 mm和长度13.63 mm(四分之一波长)。

微波与射频滤波器的设计技术及实现微波与射频滤波器在通信系统中起到了至关重要的作用。

它们能够去除无用的频率分量，使得信号能够更好地传输和处理。

本文将介绍微波与射频滤波器的设计技术及实现方法。

微波与射频滤波器的设计首先需要确定滤波器的类型和规格。

常见的滤波器类型包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。

根据实际需求选择合适的滤波器类型。

在确定滤波器规格时，需要考虑到滤波器的截止频率、带宽、衰减等参数。

微波与射频滤波器的设计通常采用传统的电路设计方法。

首先，根据滤波器类型和规格，选择合适的滤波器结构。

常见的结构包括LC 滤波器、RC滤波器、LRC滤波器、晶体滤波器等。

根据实际应用需求，选择合适的结构。

接下来，需要进行滤波器的参数设计。

根据滤波器的类型和规格，计算出滤波器的元件数值。

例如，对于LC滤波器，可以通过计算电感和电容的数值来满足滤波器的要求。

对于晶体滤波器，则需要选择合适的晶体谐振频率和带宽。

设计完成后，需要进行滤波器的仿真和优化。

可以使用各种电磁仿真软件对滤波器进行仿真，分析其频率响应、衰减特性等。

根据仿真结果，进行滤波器的优化调整，以满足设计要求。

设计完成后，就可以进行滤波器的制作和测试。

制作滤波器时，需要选择合适的元件并进行布局和连接。

制作完成后，可以使用频谱分析仪等测试设备对滤波器进行性能测试。

测试结果应与设计要求相符合。

除了传统的电路设计方法，近年来也出现了一些新的设计技术和方法。

例如，微带线滤波器采用了微带线技术，具有尺寸小、重量轻、制作工艺简单等优点。

微波集成滤波器则将滤波器集成在微波集成电路中，具有体积小、集成度高等特点。

微波与射频滤波器的设计技术及实现方法多种多样。

根据实际需求选择合适的滤波器类型和结构，进行参数设计和优化，最终制作和测试滤波器。

通过不断的研究和创新，可以进一步提高微波与射频滤波器的性能和应用范围，为通信系统的发展做出贡献。
