射频滤波电路原理分析

滤波电路的原理
滤波电路是一种用于去除信号中不需要的频率成分，保留有用信号的电路。

它的原理基于信号的频率特性，通过选择性地传递或阻止特定频率范围内的信号来实现滤波。

滤波电路通常由电容器、电感器和电阻器等元件组成。

根据元件的排列方式和连接方式，滤波电路可以分为低通滤波电路、高通滤波电路、带通滤波电路和带阻滤波电路。

低通滤波电路可以让低频信号通过，而阻止高频信号的传输。

它的原理是通过电容器对高频信号的阻抗产生作用，使高频信号流向地，从而实现对高频信号的滤波。

高通滤波电路则与低通滤波电路相反，它可以让高频信号通过，而阻止低频信号的传输。

高通滤波电路利用电感器对低频信号的阻抗产生作用，将低频信号流向地，从而实现对低频信号的滤波。

带通滤波电路可以选择某个频率范围内的信号通过，同时阻止其他频率范围的信号传输。

它通常由高通滤波和低通滤波两部分组成，可以实现对特定频率范围内信号的滤波。

带阻滤波电路则相反，它可以选择阻止某个频率范围内的信号通过，而允许其他频率的信号传输。

带阻滤波电路通常由低通滤波和高通滤波两部分组成。

通过合理选择滤波电路的元件和参数，可以实现对不同频率范
围内信号的有效滤波，从而去除噪音或干扰，提取出我们所需要的信号。

这是滤波电路的基本原理。

射频系统工作原理
射频系统是指利用射频信号进行信息传输或处理的系统，主要包括信号源、调制器、增益器、滤波器、混频器、解调器等组件。

下面是射频系统的工作原理：
1. 信号源：信号源产生射频信号，可以是固定频率的低频信号，也可以是通过振荡电路产生的高频信号。

2. 调制器：调制器将基带信号（要传输的信息）与射频信号进行调制，将基带信号的信息转移到射频信号上。

3. 增益器：增益器将调制后的射频信号放大，以增强信号的功率，以便在传输过程中能够更好地传播。

4. 滤波器：滤波器用于去除不需要的频率成分，以使得信号更加纯净，不受干扰。

5. 混频器：混频器将不同频率的信号合并在一起，并产生包含两个输入频率之差的输出信号。

6. 解调器：解调器将接收到的射频信号进行解调，将射频信号中的信息取出，使其恢复为基带信号。

7. 接收器：接收器接收到解调后的信号，并对其进行相应的处理，如放大、滤波、数字化等，以便进一步处理或显示。

8. 发射器：发射器将接收到的信号经过相应的处理后，重新调
制为射频信号，并通过天线发射出去，实现信息的传输。

总结起来，射频系统的工作原理是通过信号源产生射频信号，通过调制器将基带信号与射频信号进行调制，然后通过增益器放大、滤波器去除干扰、混频器合并频率、解调器取出信息，最终通过接收器对信号进行处理或显示，并通过发射器重新调制为射频信号发射出去。

这样就实现了射频信号的传输和处理。

射频滤波器原理
射频滤波器是一种用于在射频信号中筛选特定频率成分的电子设备。

它的主要原理是基于电路中元件对不同频率信号的阻抗特性，对信号进行选择性的衰减或放大。

射频信号通常包含多个频率成分，而滤波器的任务就是从这些频率成分中选择性地通过或抑制某些特定频率范围的信号。

一种最常见的射频滤波器类型是低通滤波器，它可以通过滤除高频成分，只保留低频成分。

低通滤波器通常由电容和电感两种元件组成，它们分别对高频和低频信号有不同的阻抗特性。

另一种常见的射频滤波器是高通滤波器，它与低通滤波器相反，可以滤除低频成分，只保留高频成分。

高通滤波器通常由电容和电阻组成，电容对低频信号具有高阻抗，电阻对高频信号具有高阻抗。

除了低通和高通滤波器之外，还有带通滤波器和带阻滤波器等其他类型的射频滤波器。

带通滤波器可以通过选择性地通过一定频率范围内的信号，而抑制其他频率范围的信号。

带阻滤波器则可以选择性地抑制一定频率范围内的信号，而通过其他频率范围的信号。

射频滤波器在无线通信系统、雷达系统、无线电设备等射频应用中扮演着重要角色。

它可以用于增强信号质量、抑制干扰信号、限制带宽等方面。

通过合理设计和选择滤波器类型、参数，可以满足不同射频应用的特定要求。

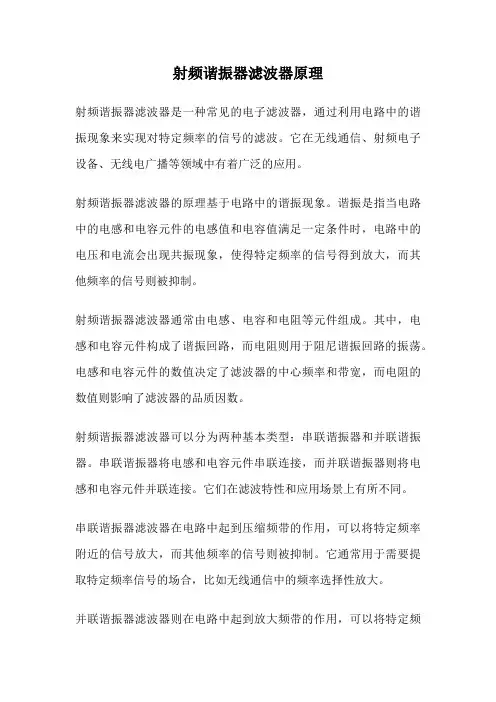

射频谐振器滤波器原理射频谐振器滤波器是一种常见的电子滤波器，通过利用电路中的谐振现象来实现对特定频率的信号的滤波。

它在无线通信、射频电子设备、无线电广播等领域中有着广泛的应用。

射频谐振器滤波器的原理基于电路中的谐振现象。

谐振是指当电路中的电感和电容元件的电感值和电容值满足一定条件时，电路中的电压和电流会出现共振现象，使得特定频率的信号得到放大，而其他频率的信号则被抑制。

射频谐振器滤波器通常由电感、电容和电阻等元件组成。

其中，电感和电容元件构成了谐振回路，而电阻则用于阻尼谐振回路的振荡。

电感和电容元件的数值决定了滤波器的中心频率和带宽，而电阻的数值则影响了滤波器的品质因数。

射频谐振器滤波器可以分为两种基本类型：串联谐振器和并联谐振器。

串联谐振器将电感和电容元件串联连接，而并联谐振器则将电感和电容元件并联连接。

它们在滤波特性和应用场景上有所不同。

串联谐振器滤波器在电路中起到压缩频带的作用，可以将特定频率附近的信号放大，而其他频率的信号则被抑制。

它通常用于需要提取特定频率信号的场合，比如无线通信中的频率选择性放大。

并联谐振器滤波器则在电路中起到放大频带的作用，可以将特定频率附近的信号放大，而其他频率的信号则被抑制。

它通常用于需要抑制特定频率信号的场合，比如无线电广播中的陷波滤波器。

射频谐振器滤波器的性能主要由其谐振特性和滤波特性决定。

谐振特性是指滤波器在谐振频率附近的频率响应，通常表示为谐振峰的幅度和带宽。

滤波特性是指滤波器对不同频率信号的响应，通常表示为滤波器的频率响应曲线。

谐振特性和滤波特性的设计取决于滤波器的工作频率和应用需求。

在设计射频谐振器滤波器时，需要根据具体的频率范围、带宽要求和滤波特性等因素选择合适的电感和电容元件，并通过调整电路参数来实现滤波器的性能优化。

射频谐振器滤波器利用电路中的谐振现象来实现对特定频率的信号的滤波。

它在无线通信、射频电子设备、无线电广播等领域中发挥着重要的作用。

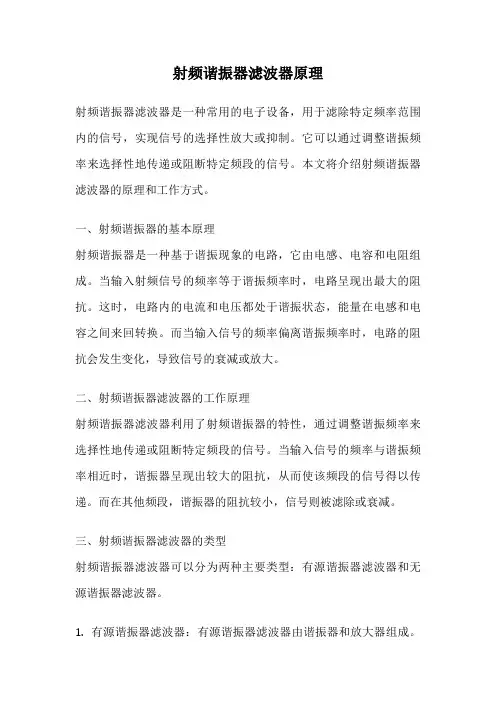

射频谐振器滤波器原理射频谐振器滤波器是一种常用的电子设备，用于滤除特定频率范围内的信号，实现信号的选择性放大或抑制。

它可以通过调整谐振频率来选择性地传递或阻断特定频段的信号。

本文将介绍射频谐振器滤波器的原理和工作方式。

一、射频谐振器的基本原理射频谐振器是一种基于谐振现象的电路，它由电感、电容和电阻组成。

当输入射频信号的频率等于谐振频率时，电路呈现出最大的阻抗。

这时，电路内的电流和电压都处于谐振状态，能量在电感和电容之间来回转换。

而当输入信号的频率偏离谐振频率时，电路的阻抗会发生变化，导致信号的衰减或放大。

二、射频谐振器滤波器的工作原理射频谐振器滤波器利用了射频谐振器的特性，通过调整谐振频率来选择性地传递或阻断特定频段的信号。

当输入信号的频率与谐振频率相近时，谐振器呈现出较大的阻抗，从而使该频段的信号得以传递。

而在其他频段，谐振器的阻抗较小，信号则被滤除或衰减。

三、射频谐振器滤波器的类型射频谐振器滤波器可以分为两种主要类型：有源谐振器滤波器和无源谐振器滤波器。

1. 有源谐振器滤波器：有源谐振器滤波器由谐振器和放大器组成。

谐振器用于选择性地传递特定频段的信号，而放大器用于增强通过的信号。

这种滤波器通常用于需要较高增益的应用，如射频信号放大器。

2. 无源谐振器滤波器：无源谐振器滤波器只由谐振器组成，没有放大器。

谐振器通过调整电感和电容的数值来实现不同频率范围的滤波效果。

这种滤波器通常用于需要较低增益和较高品质因数的应用，如射频前端的信号选择。

四、射频谐振器滤波器的应用射频谐振器滤波器广泛应用于无线通信、广播、雷达、无线电频谱分析仪等领域。

在无线通信中，射频谐振器滤波器的作用是选择性地接收或抑制特定频率范围的信号，以提高通信系统的性能和抗干扰能力。

在雷达和频谱分析仪中，射频谐振器滤波器用于选择性地接收或屏蔽特定频段的信号，以提高信号的分辨率和抗干扰性能。

总结：射频谐振器滤波器是一种基于谐振现象的电子设备，通过调整谐振频率来选择性地传递或阻断特定频段的信号。

射频技术的基本原理
射频技术是一种利用射频信号传输和处理信息的技术。

其基本原理涉及电磁波的产生、传输和接收。

1. 射频信号的产生：射频信号主要是通过射频发射电路中的振荡器产生的。

振荡器将直流电能转化为交流电能，产生特定频率的射频信号。

2. 射频信号的传输：射频信号通过射频传输电路进行传输。

传输电路包括射频功率放大器、射频滤波器和射频传输介质。

射频功率放大器将低功率射频信号放大到足够的功率，射频滤波器则对信号进行滤波，以消除不必要的杂散信号。

射频传输介质可以是导线、空气、光纤等。

3. 射频信号的接收：接收射频信号需要通过接收电路完成。

接收电路包括射频接收天线、射频滤波器、射频放大器和射频检测器。

射频接收天线将射频信号转换为电信号，射频滤波器用于滤除干扰信号，射频放大器将信号放大到合适的电平，并送入射频检测器进行解调和信号提取。

4. 射频信号的调制与解调：射频信号的调制是将信息信号携带到射频信号中，解调则是从射频信号中提取出信息信号。

调制方式包括振幅调制（AM）、频率调制（FM）、相位调制（PM）等，解调方式与调制方式相对应。

5. 射频技术的应用：射频技术广泛应用于无线通信、雷达、遥感、无线电广播、卫星通信等领域。

其优点包括广覆盖、长传
输距离、高带宽等。

射频技术的基本原理涵盖了射频信号的产生、传输、接收和调制解调等方面。

扎实掌握这些原理将有助于我们理解和应用射频技术。

射频电路篇本次培训内容：手机各级电路原理及故障检修1，基带电路发话电路、受话电路、蜂鸣电路、耳机电路、 背光电路、马达电路、按键电路、充电电路、开 关机电路、摄像电路、蓝牙电路、FM电路、显示 电路、SIM卡电路、TF卡电路2，射频电路接收电路、发射电路一、手机通用的接收与发射流程天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA手机通用的接收与发射流程1、信号接收流程： 天线接收——天线匹配电路——双工器——滤波（声 表面滤波器SAWfilter）——放大（低噪声放大器 LNA）——RX_VCO混频（混频器Mixer）——放大 （可编程增益放大器PGA）——滤波——IQ解调（IQ 调制器）——（进入基带部分）GMSK解调——信道均 衡——解密——去交织——语音解码——滤波—— DAC——放大——话音输出。

手机通用的接收与发射流程2、信号发射流程： 话音采集——放大——ADC——滤波——语音编码——交织——加密——信道均衡——GMSK调制—— （进入射频部分）IQ调制（IQ调制器）——滤波—— 鉴相鉴频（鉴相鉴频器）——滤波——TX_VCO混频 （混频器Mixer）——功率放大（PA）——双工器—— 天线匹配电路——天线发射。

手机通用的接收与发射流程3、射频电路原理框图：二、射频电路的主要元件及工作原理天线：ANT 声表面滤波器：SAWfilter 低噪声放大器：LNA 功放：PA射频电路的主要元件及工作原理1、天线、匹配网络、射频连接器： • 天线（E600）：作用是将高频电磁波转化为高频信号电流。

射频电路的主要元件及工作原理• 天线匹配网络（L604、C611、C614）：主要是完成主板与 天线之间的功率匹配，以使天线的效率尽可能高。

射频连接器（J600）：又叫同轴连接器或射频开关，作 用主要是为手机的测试提供端口。

其内部是簧片的接触结 构，相当于一个机械开关，通常状态下开关处于闭合状态， 当射频线探头插入射频连接器时，簧片一端将与主板的天线 通路断开，而与射频线探头接触，此时手机与测试仪器之间 就通过射频连接器与射频线进行信号的传输。

射频电路的原理及应用报告班级：信息。

班学号：。

姓名：。

【概要】：随着信息时代的来临，通信工程飞速发展，为节省频谱资源，提高数字通信系统的信道容量及传递信息的准确可靠性，数字调制技术发展迅速，科学技术特别是通信技术（包括移动通信、卫星通信和光通信）和计算机技术的迅猛发展，工作频率日益提高，使得射频和微波电路得到广泛的应用，高频电路设计领域得到了工业界的特别关注，新型半导体器件更使得高速数字系统和高频模拟系统不断扩张。

在电子学理论中，电流流过导体，导体周围会形成磁场；交变电流通过导体，导体周围会形成交变的电磁场【关键字】射频电路，原理，连载，应用，设计【正文】一射频电路概述射频电路基本上是由无源元件、有源器件和无源网络组成的。

有高频电路和低频电路以及甚高频电路等，高频电路中使用的元器件与低频电路中使用的元器件频率特性是不同的。

高频电路中无源线性元件主要是电阻(器)、电容(器)和电感(器)。

在电子技术领域，射频电路的特性不同于普通的低频电路。

主要原因是在高频条件下，电路的特性与低频条件下不同，因此需要利用射频电路理论去理解射频电路的工作原理。

在高频条件下，杂散电容和杂散电感对电路的影响很大。

杂散电感存在于导线连接以及组件本身存在的内部自感。

杂散电容存在于电路的导体之间以及组件和地之间。

在低频电路中，这些杂散参数对电路的性能影响很小，随着频率的增加，杂散参数的影响越来越大。

在早期的VHF频段电视接收机中的高频头，以及通信接收机的前端电路中，杂散电容的影响都非常大以至于不再需要另外添加电容。

二射频电路的原理和发展射频电路最主要的应用领域就是无线通信，模拟信号电路分为两部分：发射部分和接收部分。

发射部分的主要作用是：数- 模转换输出的低频模拟信号与本地振荡器提供的高频载波经过混频器上变频成射频调制信号，射频信号经过天线辐射到空间中去。

接收部分的主要作用是：空间辐射信号经过天线耦合到接收电路中去，接收到的微弱信号经过低噪声放大器被放大后与本地振荡信号经过混频器下变频为包含中频信号分量的信号。

射频技术论文(精选)（二）引言：射频技术作为一种广泛应用于通信领域的关键技术，具有重要的研究和实践价值。

本文将介绍一份精选的射频技术论文（二），该论文主要涵盖了以下五个大点：功率放大器设计、射频滤波器设计、无线通信系统设计、射频天线设计和射频信号调制技术。

每个大点下面会进一步细分相关的小点进行深入阐述。

正文：一、功率放大器设计1. 介绍功率放大器的基本原理和分类2. 分析功率放大器的性能指标和设计要点3. 研究高效率功率放大器的设计方法和优化技术4. 探讨功率放大器的非线性失真问题及解决方法5. 利用集成电路技术实现功率放大器的集成设计和应用案例二、射频滤波器设计1. 介绍射频滤波器的作用和分类2. 分析射频滤波器的设计原理和设计要点3. 探讨射频滤波器的设计方法和优化技术4. 研究滤波器的抗干扰性能和抑制杂散频率技术5. 分析射频滤波器的集成设计和无线通信系统中的应用案例三、无线通信系统设计1. 介绍无线通信系统的基本框架和组成模块2. 分析无线通信系统的传输方式和调制技术3. 研究无线通信系统的传输损耗和信噪比优化技术4. 探讨无线通信系统的干扰和抗干扰技术5. 分析无线通信系统的集成设计和应用案例四、射频天线设计1. 介绍射频天线的基本原理和种类2. 分析射频天线的设计方法和性能指标3. 研究天线阵列设计和波束赋形技术4. 探讨天线的增益和方向性优化方法5. 分析射频天线的集成设计和无线通信系统中的应用案例五、射频信号调制技术1. 介绍射频信号调制的基本原理和调制方式2. 分析射频信号调制的性能指标和设计要点3. 研究射频信号调制的调制深度优化和抗多径衰落技术4. 探讨射频信号调制的功耗和带宽优化方法5. 分析射频信号调制技术在无线通信系统中的应用案例总结：本文从功率放大器设计、射频滤波器设计、无线通信系统设计、射频天线设计和射频信号调制技术五个大点出发，深入探讨了这些关键技术的原理、设计方法和最新应用案例。

rfi滤波电路原理RFI滤波电路是一种用于抑制射频干扰的电路，它的原理是通过使用电容、电感、电阻等元件将射频干扰信号从电路中滤除。

RFI是Radio Frequency Interference的缩写，指的是在电路中产生的射频噪声和信号，这些信号可以对其他系统和设备造成干扰，降低它们的性能和可靠性。

在电路中，RFI滤波电路可以通过各种建立在电路中的元件来完成，其中最常见的是电容和电感元件，这两种元件可以组合在一起来实现更有效的滤波。

电容被用来对高频噪声进行短路，而电感则用来对低频噪声进行开路。

这种组合使得电路可以有效地消除各种RFI信号，从而达到抑制干扰的目的。

要实现RFI滤波，我们需要使用特定类型的电容和电感元件。

电容元件通常被设计为高频滤波器，可以在射频范围内滤除噪声。

在大多数RFI滤波电路中，高频电容的容量通常介于10pF到10nF之间。

电感元件则用来滤除低频噪声，这些噪声常常是由电源或信号线路中的杂波引起的。

大多数RFI滤波电路使用数值在40μH至10mH之间的电感元件。

RFI滤波电路还可以使用阻值元件来增强滤波效果，这些元件通常与电容和电感元件并联或串联。

通过使用这些元件，我们可以更精确地控制RFI滤波器的半通带宽（bandwidth），从而更准确地达到所需的滤波效果。

除了基本的电容、电感和电阻元件，RFI滤波电路也可以使用其他元件来实现，例如变压器、二极管和晶体管等。

这些元件可以根据具体的应用要求和电路设计来选择和组合，以实现最好的滤波效果。

总的来说，RFI滤波电路是一种非常重要的电路设计技术，它可以有效地抑制射频噪声和信号，提高设备的性能和可靠性。

在实际运用中，我们需要根据具体的应用要求和电路设计来选择合适的元件，并使用适当的电路布局来实现最佳的RFI滤波效果。

射频电路设计切比雪滤波器
射频电路中的切比雪夫滤波器设计涉及一系列复杂的步骤，这些步骤需要精确的计算和对滤波器理论的深入理解。

以下是一种可能的设计方法：
1.确定滤波器规格：首先，需要确定滤波器的类型（如低通、高通、带通或带阻）以及滤
波器的阶数。

这些规格将决定滤波器的性能，如通带内的波纹大小和阻带的衰减速度。

2.利用广义切比雪夫多项式得到S参数曲线：在满足指标要求的条件下，设计一款滤波器
首先要得到满足指标的S曲线。

这里的S曲线是指散射参数曲线，它描述了信号通过滤波器时的传输和反射特性。

通过广义切比雪夫多项式，可以得到具有特定性能的S曲线。

3.将S曲线转化为y矩阵：y矩阵是另一种描述滤波器特性的方式，它与S曲线之间存在
转换关系。

通过转换，可以将S曲线的信息转化为y矩阵的形式，便于后续的处理和分析。

4.综合出耦合矩阵的主对角线：采用提取留数的方法，可以从y矩阵中综合出耦合矩阵的
主对角线。

耦合矩阵描述了滤波器中各个谐振器之间的耦合关系，是设计滤波器的重要参数。

5.简化耦合矩阵：使用Givens变换等方法，可以对耦合矩阵进行简化，得到更易于实现和
优化的滤波器结构。

6.设计滤波器电路：根据简化后的耦合矩阵和其他相关参数，可以设计出具体的滤波器电
路。

这包括选择合适的电路拓扑结构、确定元件的参数值等。

7.仿真与优化：完成电路设计后，需要进行仿真测试以验证滤波器的性能是否满足要求。

如果不满足，则需要对电路进行优化调整，直到达到满意的性能为止。

天线感应接收到1900MHz～1915MHz的高频信号，经过L101、C103、L105选频网络选择相应频率的高频信号，XFl01滤波器对信号提纯，进入功放ICl01的7脚，功放内部的奉线开关在CPU的控制下，自动闭合到接收通路，信号经过天线开关从20脚输出，由C117、L1 10耦合到ICl01的22脚。

信号在ICl01内部，进行第一次的高频放在，然后进行第一次混频。

1900MHz～1915MHz的高频信号和1659.5MHz～1674.02MHz的一本振信号混频后(1C101的1脚输入)，输出一个243.95MHz的中频信号，经过一级放大后，由ICl01的26脚输出。

该中频信号通过电容C123、C102耦合，中频滤波器XFl02滤波，输出信号再经过C130、C104、C132、L117耦合，从40脚进入中频ICl02内部，开始第二次混频。

二本振信号频率为233.15MHz，经过混频后，从ICl02的38脚输出10．8MHz低频信号，低滤波器XFl03对该信号滤波后，再从36脚进入ICl02的内部进行二次中频放大，最后从31脚输出已放大的低频信号RXDATA，送入到逻辑电路进行解调(D／A转换，解码，放大)恢复为音频信号。

一本振、二本振信号由相应的本地振荡电路产生。

发射电路工作原理CPU的8脚、9脚、11脚、12脚分别输出HQ+、HQ-、HI+、HI-四路已编码的模拟信号，分别从3脚、4脚、1脚、2脚进入中频ICl02，在中频ICl02内部经过三次混频电路、加法运算电路、运放电路调制后，低频率信号提升到1900MHz的频率，然后从46脚输出一路已经调制好的高频载波信号。

已调制的高频载波信号通过电感L105、L114、电阻R1、电容C128、C125耦合到高通滤波器XFl04，滤波后再次经过L121、Rll0耦合后，由14脚送入到功放ICl01内部进行功率电平放大，完成功率计整，天线开关闭合到发射通路，高频发射信号经过天开关XFl01滤波后，从天线发射出去。
