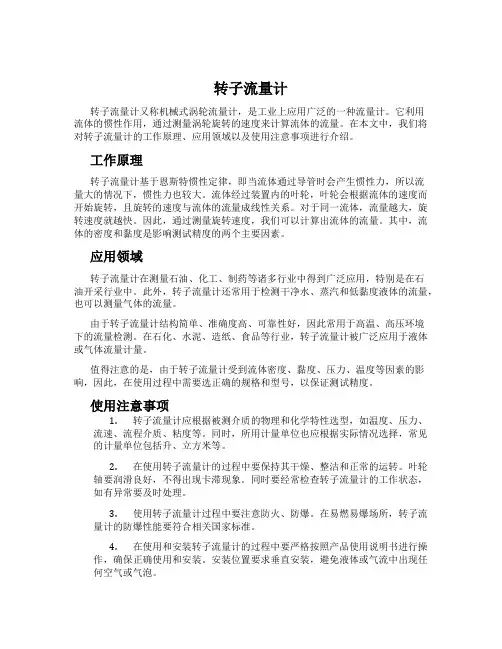

转子流量计转子流量计又称机械式涡轮流量计，是工业上应用广泛的一种流量计。
它利用流体的惯性作用，通过测量涡轮旋转的速度来计算流体的流量。
在本文中，我们将对转子流量计的工作原理、应用领域以及使用注意事项进行介绍。
工作原理转子流量计基于恩斯特惯性定律，即当流体通过导管时会产生惯性力，所以流量大的情况下，惯性力也较大。
流体经过装置内的叶轮，叶轮会根据流体的速度而开始旋转，且旋转的速度与流体的流量成线性关系。
对于同一流体，流量越大，旋转速度就越快。
因此，通过测量旋转速度，我们可以计算出流体的流量。
其中，流体的密度和黏度是影响测试精度的两个主要因素。
应用领域转子流量计在测量石油、化工、制药等诸多行业中得到广泛应用，特别是在石油开采行业中。
此外，转子流量计还常用于检测干净水、蒸汽和低黏度液体的流量，也可以测量气体的流量。
由于转子流量计结构简单、准确度高、可靠性好，因此常用于高温、高压环境下的流量检测。
在石化、水泥、造纸、食品等行业，转子流量计被广泛应用于液体或气体流量计量。
值得注意的是，由于转子流量计受到流体密度、黏度、压力、温度等因素的影响，因此，在使用过程中需要选正确的规格和型号，以保证测试精度。
使用注意事项1.转子流量计应根据被测介质的物理和化学特性选型，如温度、压力、流速、流程介质、粘度等。
同时，所用计量单位也应根据实际情况选择，常见的计量单位包括升、立方米等。
2.在使用转子流量计的过程中要保持其干燥、整洁和正常的运转。
叶轮轴要润滑良好，不得出现卡滞现象。
同时要经常检查转子流量计的工作状态，如有异常要及时处理。
3.使用转子流量计过程中要注意防火、防爆。
在易燃易爆场所，转子流量计的防爆性能要符合相关国家标准。
4.在使用和安装转子流量计的过程中要严格按照产品使用说明书进行操作，确保正确使用和安装。
安装位置要求垂直安装，避免液体或气流中出现任何空气或气泡。
5.维护转子流量计时要注意清洁和保养。
在使用过程中如出现任何可疑现象，应及时派人检查和排除故障。

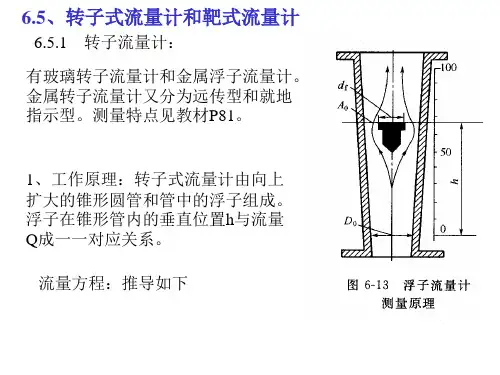

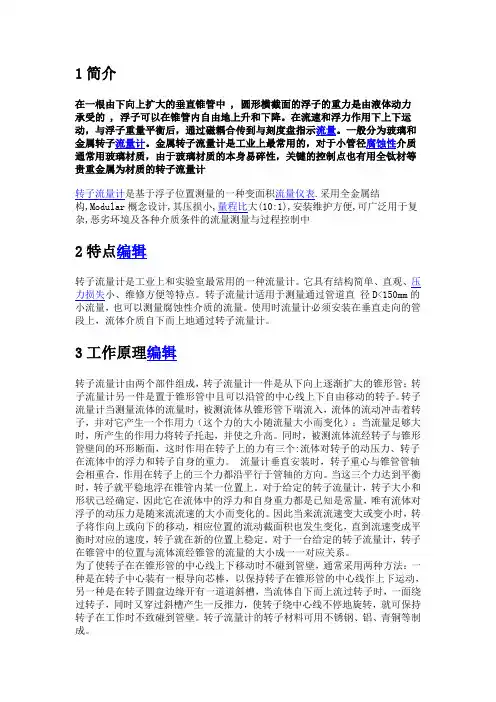

1简介在一根由下向上扩大的垂直锥管中 , 圆形横截面的浮子的重力是由液体动力承受的 , 浮子可以在锥管内自由地上升和下降。
在流速和浮力作用下上下运动，与浮子重量平衡后，通过磁耦合传到与刻度盘指示流量。
一般分为玻璃和金属转子流量计。
金属转子流量计是工业上最常用的，对于小管径腐蚀性介质通常用玻璃材质，由于玻璃材质的本身易碎性，关键的控制点也有用全钛材等贵重金属为材质的转子流量计转子流量计是基于浮子位置测量的一种变面积流量仪表.采用全金属结构,Modular概念设计,其压损小,量程比大(10:1),安装维护方便,可广泛用于复杂,恶劣环境及各种介质条件的流量测量与过程控制中2特点编辑转子流量计是工业上和实验室最常用的一种流量计。
它具有结构简单、直观、压力损失小、维修方便等特点。
转子流量计适用于测量通过管道直径D<150mm的小流量，也可以测量腐蚀性介质的流量。
使用时流量计必须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。
3工作原理编辑转子流量计由两个部件组成，转子流量计一件是从下向上逐渐扩大的锥形管；转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。
转子流量计当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力（这个力的大小随流量大小而变化）；当流量足够大时，所产生的作用力将转子托起，并使之升高。
同时，被测流体流经转子与锥形管壁间的环形断面，这时作用在转子上的力有三个:流体对转子的动压力、转子在流体中的浮力和转子自身的重力。
流量计垂直安装时，转子重心与锥管管轴会相重合，作用在转子上的三个力都沿平行于管轴的方向。
当这三个力达到平衡时，转子就平稳地浮在锥管内某一位置上。
对于给定的转子流量计，转子大小和形状己经确定，因此它在流体中的浮力和自身重力都是已知是常量，唯有流体对浮子的动压力是随来流流速的大小而变化的。
因此当来流流速变大或变小时，转子将作向上或向下的移动，相应位置的流动截面积也发生变化，直到流速变成平衡时对应的速度，转子就在新的位置上稳定。

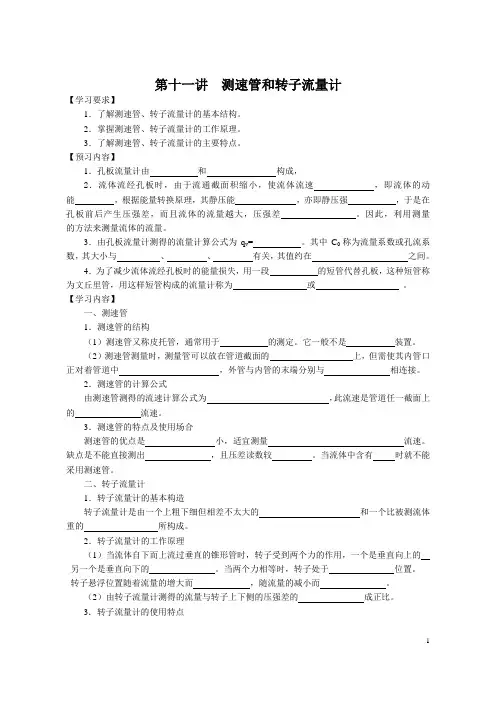

第十一讲测速管和转子流量计【学习要求】1．了解测速管、转子流量计的基本结构。
2．掌握测速管、转子流量计的工作原理。
3．了解测速管、转子流量计的主要特点。
【预习内容】1．孔板流量计由和构成，2．流体流经孔板时，由于流通截面积缩小，使流体流速，即流体的动能，根据能量转换原理，其静压能，亦即静压强，于是在孔板前后产生压强差，而且流体的流量越大，压强差。
因此，利用测量的方法来测量流体的流量。
3．由孔板流量计测得的流量计算公式为q v= 。
其中C0称为流量系数或孔流系数，其大小与、、有关，其值约在之间。
4．为了减少流体流经孔板时的能量损失，用一段的短管代替孔板，这种短管称为文丘里管，用这样短管构成的流量计称为或。
【学习内容】一、测速管1．测速管的结构（1）测速管又称皮托管，通常用于的测定。
它一般不是装置。
（2）测速管测量时，测量管可以放在管道截面的上，但需使其内管口正对着管道中，外管与内管的末端分别与相连接。
2．测速管的计算公式由测速管测得的流速计算公式为，此流速是管道任一截面上的流速。
3．测速管的特点及使用场合测速管的优点是小，适宜测量流速。
缺点是不能直接测出，且压差读数较。
当流体中含有时就不能采用测速管。
二、转子流量计1．转子流量计的基本构造转子流量计是由一个上粗下细但相差不太大的和一个比被测流体重的所构成。
2．转子流量计的工作原理（1）当流体自下而上流过垂直的锥形管时，转子受到两个力的作用，一个是垂直向上的另一个是垂直向下的。
当两个力相等时，转子处于位置。
转子悬浮位置随着流量的增大而，随流量的减小而。
（2）由转子流量计测得的流量与转子上下侧的压强差的成正比。
3．转子流量计的使用特点（1）转子流量计上的刻度是出厂前针对某一流体进行过标定的，通常用于液体的转子流量计是以作为标定刻度的依据；用于气体的是以作为标定刻度的依据。
所以当用于测定其他流体时，需要对原有的刻度加以。
（2）与孔板流量计比较，转子流量计是截面，压差流量计。
