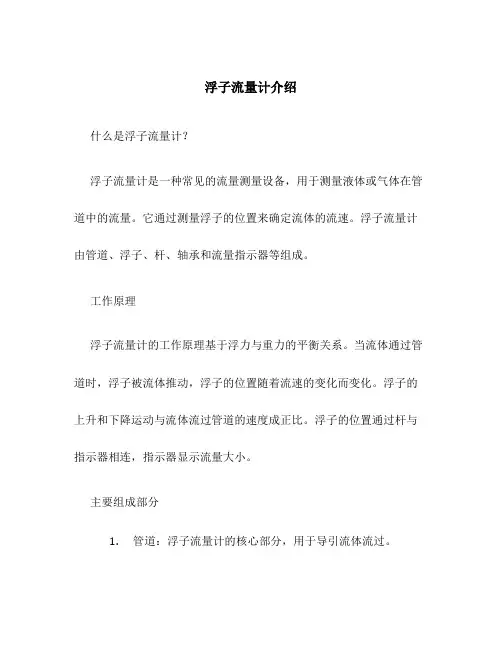

浮子流量计知识介绍

浮子流量计的工作原理1、浮子流量计简述浮子流量计又称转子流量计，是将浮子垂直放在一个竖直的锥管内，流体在锥管内自下而上流过，使浮子在平衡位置上静止下来，按其平衡位置的高度来进行流量的测量。

浮子流量计在测量过程中始终保持浮子前后的压降不变，通过改变流通面积来进行流量的测量，故它又被称为面积流量计或变面积流量计或恒压降流量计。

浮子流量计按其制造材料的不同，可分为玻璃管浮子流量计和金属管浮子流量计两大类。

玻璃管浮子流量计结构简单，浮子的位置清晰可见，刻度直观，成本低廉，通常只用于常温常压下透明介质的流量测量。

这种流量计一般只有就地指示，不能远传流量信号。

金属管浮子流量计由于采用金属锥管，流量计工作时无法看到浮子的位置和工作情况，需要用间接的方法给出浮子的位置，因此按其传输信号的不同，又可分为远传型（电远传和气远传)和就地指示型两种。

这种流量计常用于高温、高压、不透明及腐蚀性介质的流量测量，由于其具有很高的可靠性，因此常用于工业过程控制领域。

2、工作原理浮子流量计的流量检测元件是由一只自下而上扩大的垂直锥形管和一个沿着锥管轴线上下移动的浮子所组成。

工作原理如图所示，被测流体从下向上经过锥管和浮子形成环形流通面积（以下简称环通面积）时，浮子上下两端产生的压差形成浮子上升的力，当浮子所受上升力大于浸在流体中浮子的重量时，浮子便上升，环通面积随之增大，环通面积处流体流速下降，浮子上下两端压差降低，作用于浮子的上升力也随之减小，直到上升力等于浸在流体中浮子的重量时，浮子便稳定在某一高度。

浮子在锥管中的高度和通过的流量有一一对应的关系。

浮子流量计的体积流量公式为式中，α——浮子流量计的流量系数﹔Df——零刻度处锥管的内径﹔h———浮子高度﹔φ——锥管的锥角﹔Vf-—浮子的体积，m3;ρf———流体的密度，kg/ m3;ρf——浮子密度，kg/m3;Af--—浮子最大迎流面积，m2流量qv，与浮子高度h之间为一一对应的近似线性关系。

浮子流量计的工作原理
1 浮子流量计的简介
浮子流量计是一种经常被用作检测流体流量的仪器，它通常安装在流体的管道内部，使用可移动的小浮子驱动在流体流动中。

它可以通过检测浮子移动的距离，来准确地测量出管道内流体的流量。

2 工作原理
浮子流量计的工作原理主要基于液体的浮力原理，在流量计本体里，首先会安装一个可悬浮的小截面的浮子。

当一个流动的流体从流量计本体内部流过时，由于流体流动的惯性作用，使得浮子被拉向流体的正前方，而这正好相当于是流体流动中的一个死点，此时浮子便受到浮力的作用而立即被推向流体的流向的一侧，而根据时间和流量的关系，浮子会随着流动的时间而在流量计内部不断地往复移动，从而把流体的流量变换成机械信号。

比如浮子在一定时间内移动了一定距离，就说明流体在一定时间内流经流量计的流量就有一定的大小。

这样，浮子流量计就可以从探测到的机械信号中，精确准确地检测出流体的流量。

3 优点
浮子流量计具有结构简单、使用方便、性价比高、无需润滑等优点，可以在腐蚀性、温度极端大的环境中很好的作业，可以测量出狭窄分布的流量统计数据，可以安装在各种形状的管道上，具有轻巧的设计，可以测量各种稀薄的流体。

4 缺点
浮子流量计的缺点有：安装比较复杂，流体沉淀物易堵塞浮子的
移动，流量变化幅度不宜太大，流量计参数比较难调节和维护，流动
速度和压力在测量范围内要有一定的稳定性。

总之，浮子流量计是一种测量流体流量的高精度仪器，可以精确
准确地检测出流体的流量。

它具有结构简单、使用方便、无需润滑、
测量精度高等优点，可以在腐蚀性、温度极端大的环境中很好的作业，同时具有一定的缺点。

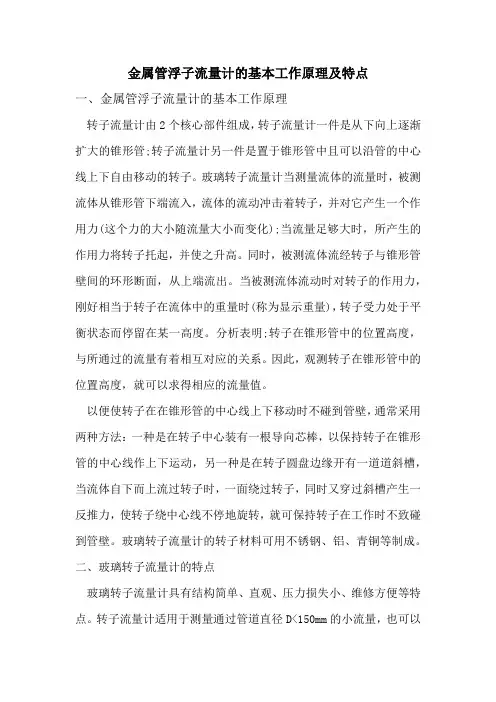

金属管浮子流量计的基本工作原理及特点
一、金属管浮子流量计的基本工作原理
转子流量计由2个核心部件组成，转子流量计一件是从下向上逐渐扩大的锥形管;转子流量计另一件是置于锥形管中且可以沿管的中心线上下自由移动的转子。

玻璃转子流量计当测量流体的流量时，被测流体从锥形管下端流入，流体的流动冲击着转子，并对它产生一个作用力(这个力的大小随流量大小而变化);当流量足够大时，所产生的作用力将转子托起，并使之升高。

同时，被测流体流经转子与锥形管壁间的环形断面，从上端流出。

当被测流体流动时对转子的作用力，刚好相当于转子在流体中的重量时(称为显示重量)，转子受力处于平衡状态而停留在某一高度。

分析表明;转子在锥形管中的位置高度，与所通过的流量有着相互对应的关系。

因此，观测转子在锥形管中的位置高度，就可以求得相应的流量值。

以便使转子在在锥形管的中心线上下移动时不碰到管壁，通常采用两种方法：一种是在转子中心装有一根导向芯棒，以保持转子在锥形管的中心线作上下运动，另一种是在转子圆盘边缘开有一道道斜槽，当流体自下而上流过转子时，一面绕过转子，同时又穿过斜槽产生一反推力，使转子绕中心线不停地旋转，就可保持转子在工作时不致碰到管壁。

玻璃转子流量计的转子材料可用不锈钢、铝、青铜等制成。

二、玻璃转子流量计的特点
玻璃转子流量计具有结构简单、直观、压力损失小、维修方便等特点。

转子流量计适用于测量通过管道直径D<150mm的小流量，也可以
测量腐蚀性介质的流量。

使用时流量计必须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。

浮子流量计原理
浮子流量计是一种常用的流体测量仪器，它通过测量流体中浮动物体的运动速
度来确定流体的流量。

浮子流量计的原理基于阿基米德定律和流体力学的基本原理，下面我们将详细介绍浮子流量计的工作原理和结构。

浮子流量计由测量管、浮子、传感器和显示器等部分组成。

当流体通过测量管时，流体的速度会影响浮子的位置，浮子会随着流体的速度而上下浮动。

传感器会检测浮子的位置，并将其转换成电信号，然后显示器会将这些信号转换成流量值进行显示。

浮子流量计的工作原理是基于阿基米德定律，即浮子在液体中受到的浮力等于
其排开的液体重量。

当浮子受到上升或下降的浮力作用时，其位置会发生相应的变化。

传感器可以通过检测浮子位置的变化来确定流体的流量。

浮子流量计的结构设计使其能够适用于不同的流体和工作条件。

浮子的形状和
密度会根据流体的性质和流量范围进行选择，以确保测量的准确性和稳定性。

此外，浮子流量计还可以根据需要进行多种结构和材质的选择，以适应不同的工作环境和流体介质。

浮子流量计具有简单、可靠、精度高的特点，适用于液体和气体的流量测量。

它广泛应用于化工、石油、制药、食品、冶金等领域，为工业生产提供了重要的流量测量手段。

总之，浮子流量计是一种基于浮力原理的流量测量仪器，通过测量流体中浮动
物体的运动速度来确定流体的流量。

它具有结构简单、工作可靠、精度高的特点，适用于液体和气体的流量测量，并在工业生产中发挥着重要的作用。

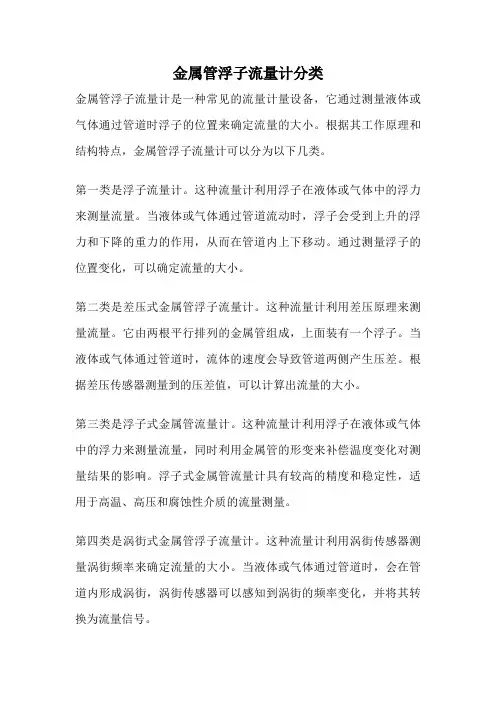

金属管浮子流量计分类金属管浮子流量计是一种常见的流量计量设备，它通过测量液体或气体通过管道时浮子的位置来确定流量的大小。

根据其工作原理和结构特点，金属管浮子流量计可以分为以下几类。

第一类是浮子流量计。

这种流量计利用浮子在液体或气体中的浮力来测量流量。

当液体或气体通过管道流动时，浮子会受到上升的浮力和下降的重力的作用，从而在管道内上下移动。

通过测量浮子的位置变化，可以确定流量的大小。

第二类是差压式金属管浮子流量计。

这种流量计利用差压原理来测量流量。

它由两根平行排列的金属管组成，上面装有一个浮子。

当液体或气体通过管道时，流体的速度会导致管道两侧产生压差。

根据差压传感器测量到的压差值，可以计算出流量的大小。

第三类是浮子式金属管流量计。

这种流量计利用浮子在液体或气体中的浮力来测量流量，同时利用金属管的形变来补偿温度变化对测量结果的影响。

浮子式金属管流量计具有较高的精度和稳定性，适用于高温、高压和腐蚀性介质的流量测量。

第四类是涡街式金属管浮子流量计。

这种流量计利用涡街传感器测量涡街频率来确定流量的大小。

当液体或气体通过管道时，会在管道内形成涡街，涡街传感器可以感知到涡街的频率变化，并将其转换为流量信号。

除了以上几类金属管浮子流量计外，还有一些特殊型号的流量计，如回转式金属管浮子流量计、超声波金属管浮子流量计等。

这些流量计在不同的应用领域有着广泛的应用，如化工、石油、电力、冶金等行业。

金属管浮子流量计是一种常见且重要的流量计量设备，通过测量浮子的位置、差压、涡街频率等参数来确定流量的大小。

不同类型的金属管浮子流量计在不同的应用场景下有着各自的优势和适用范围。

通过合理选择和使用金属管浮子流量计，可以实现准确、稳定的流量测量，为工业生产提供可靠的数据支持。

玻璃管转子流量计目录TN-LZB玻璃管转子流量计主要用于化工、石油、轻工、医药、化肥、化纤、食品、染料、环保及科学研究等各个部门中，用来测量单相非脉动（液体或气体）流体的流量。

江苏天能自动化仪表有限公司防腐蚀型TN-LZB玻璃转子流量计主要用于有腐蚀性液体、气体介质流量的检测，例如强酸（氢氟酸除外）、强碱、氧化剂、强氧化性酸、有机溶剂和其它具有腐蚀性气体或液体介质的流量检测。

主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。

当流体自下而上经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。

当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时，浮子处于平衡位置。

因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通米面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。

普通型：主要适用于无腐蚀性介质的测量[1]耐腐型：主要适用于腐蚀性介质的测量。

全不锈钢型：主要适用于卫生型及弱腐蚀性介质测量，能抗使用环境中的腐蚀性气体。

不锈钢耐腐型：主要适用于强腐蚀性介质测量，能抗使用环境中的腐蚀性气体。

流量计的主要测量元件为一根垂直安装的下小上大锥形玻璃管和在内可上下移动的浮子。

当流体自下而上经锥形玻璃管时，在浮子上下之间产生压差，浮子在此差压作用下上升。

当此上升的力、浮子所受的浮力及粘性升力与浮子的重力相等时，浮子处于平衡位置。

因此，流经流量计的流体流量与浮子上升高度，即与流量计的流通米面积之间存在着一定的比例关系，浮子的位置高度可作为流量量度。

如何正确选用玻璃转子流量计玻璃转子流量计是一种使用简单、读数方便、用途十分广泛的瞬时流量测量仪表。

在环境保护设备仪器这个范畴里用量多达三万余台／年。

因此，选好、用好这种仪表，极为重要。

一、玻璃转于流量计的品种及选用玻璃转子流量计根据它的用途和适应范围可分为：普通型、带筋维管型，微小流量及小外形型、耐腐型、实验室型、保温型、报警型和耐高压型八个系列。

浮子流量计使用方法一、浮子流量计简介浮子流量计是一种常用的流量测量仪器，通过测量流体中浮子的位置变化来确定流量大小。

它主要由流量计本体、浮子、测量管道和传感器等组成。

浮子流量计广泛应用于化工、石油、冶金、环保等领域，以及液体、气体等介质的流量测量。

二、浮子流量计使用前的准备工作1.检查浮子流量计的外观是否完好，是否有破损或漏气现象。

2.确认浮子流量计的规格型号是否符合实际需要。

3.检查浮子流量计的安装位置和管道连接是否正确。

三、浮子流量计的安装步骤1.选择合适的安装位置，确保流体能够顺利通过浮子流量计。

2.根据浮子流量计的规格型号，选择合适的接头和密封件，进行连接。

3.将浮子流量计与管道连接，确保连接紧固可靠，不漏气、不漏液。

4.根据实际需要，安装传感器，连接电源和信号线。

四、浮子流量计的使用方法1.打开流体供应阀门，使流体进入浮子流量计。

2.观察浮子的位置变化，可以通过裸眼或配备的显示屏进行实时监测。

3.根据浮子的位置，可以确定流体的流量大小。

通常，浮子越高，表示流体流量越大；浮子越低，表示流体流量越小。

4.根据需要，可以通过调节流体供应阀门的开度，来控制流体的流量。

五、浮子流量计的注意事项1.在使用浮子流量计前，应确保浮子流量计的内部清洁，避免杂质或颗粒物对测量结果的影响。

2.浮子流量计的安装位置应尽量避免有振动或冲击的环境，以免影响测量精度。

3.浮子流量计的使用温度范围、压力范围等参数应符合实际需求，以免损坏仪器或影响测量准确性。

4.定期对浮子流量计进行校准和维护，确保其长期稳定可靠的工作。

六、浮子流量计的优缺点1.优点：浮子流量计结构简单，使用方便，适用于大多数介质的流量测量；测量范围广，测量精度高；成本相对较低。

2.缺点：对流体的压力、温度和粘度等参数有一定的限制；需要定期维护和校准，以确保测量结果的准确性；不适用于高压、高温和腐蚀性介质的流量测量。

七、浮子流量计的应用领域1.化工工业：浮子流量计广泛应用于化工工业中，用于测量各种液体和气体的流量，如酸、碱、溶剂等。

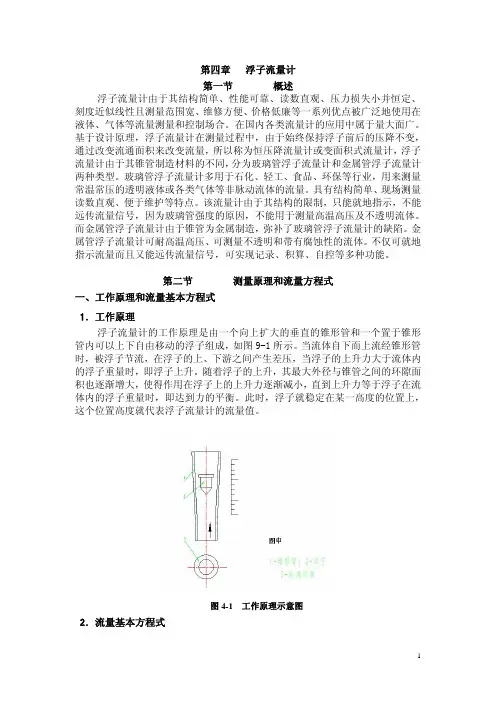

第四章浮子流量计第一节概述浮子流量计由于其结构简单、性能可靠、读数直观、压力损失小并恒定、刻度近似线性且测量范围宽、维修方便、价格低廉等一系列优点被广泛地使用在液体、气体等流量测量和控制场合。

在国内各类流量计的应用中属于量大面广。

基于设计原理，浮子流量计在测量过程中，由于始终保持浮子前后的压降不变，通过改变流通面积来改变流量，所以称为恒压降流量计或变面积式流量计，浮子流量计由于其锥管制造材料的不同，分为玻璃管浮子流量计和金属管浮子流量计两种类型。

玻璃管浮子流量计多用于石化、轻工、食品、环保等行业，用来测量常温常压的透明液体或各类气体等非脉动流体的流量。

具有结构简单、现场测量读数直观、便于维护等特点。

该流量计由于其结构的限制，只能就地指示，不能远传流量信号，因为玻璃管强度的原因，不能用于测量高温高压及不透明流体。

而金属管浮子流量计由于锥管为金属制造，弥补了玻璃管浮子流量计的缺陷。

金属管浮子流量计可耐高温高压、可测量不透明和带有腐蚀性的流体。

不仅可就地指示流量而且又能远传流量信号，可实现记录、积算、自控等多种功能。

第二节测量原理和流量方程式一、工作原理和流量基本方程式1．工作原理浮子流量计的工作原理是由一个向上扩大的垂直的锥形管和一个置于锥形管内可以上下自由移动的浮子组成，如图9-1所示。

当流体自下而上流经锥形管时，被浮子节流，在浮子的上、下游之间产生差压，当浮子的上升力大于流体内的浮子重量时，即浮子上升。

随着浮子的上升，其最大外径与锥管之间的环隙面积也逐渐增大，使得作用在浮子上的上升力逐渐减小，直到上升力等于浮子在流体内的浮子重量时，即达到力的平衡。

此时，浮子就稳定在某一高度的位置上，这个位置高度就代表浮子流量计的流量值。

图4-1 工作原理示意图2．流量基本方程式当浮子流量计稳定在某一高度位置时，浮子主要受三个力的作用而处于平衡状态：（1）差压阻力1F当流体流经浮子时，由于节流作用，使得浮子上、下游产生差压21p p −，该差压的大小和流体在浮子与锥管壁间环形通道中的流速平方成正比，即22121)(v Cp p ρ=−（4-1）所以，差压阻力为f A v CF 2121ρ=（4-2）（2）浮子受到的浮力2FgV F f ρ=2（4-3）（3）浮子自重 Wg V W f f ρ=（4-4）以上式中： f A —浮子的迎流面积；C —阻力系数 ；ρ — 流体介质密度；v — 流体速度；f V — 浮子的体积；f ρ— 浮子材料的密度。

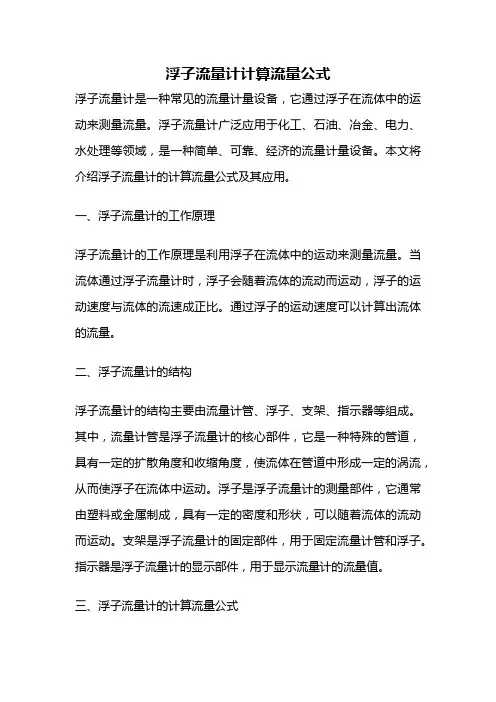

浮子流量计计算流量公式浮子流量计是一种常见的流量计量设备，它通过浮子在流体中的运动来测量流量。

浮子流量计广泛应用于化工、石油、冶金、电力、水处理等领域，是一种简单、可靠、经济的流量计量设备。

本文将介绍浮子流量计的计算流量公式及其应用。

一、浮子流量计的工作原理浮子流量计的工作原理是利用浮子在流体中的运动来测量流量。

当流体通过浮子流量计时，浮子会随着流体的流动而运动，浮子的运动速度与流体的流速成正比。

通过浮子的运动速度可以计算出流体的流量。

二、浮子流量计的结构浮子流量计的结构主要由流量计管、浮子、支架、指示器等组成。

其中，流量计管是浮子流量计的核心部件，它是一种特殊的管道，具有一定的扩散角度和收缩角度，使流体在管道中形成一定的涡流，从而使浮子在流体中运动。

浮子是浮子流量计的测量部件，它通常由塑料或金属制成，具有一定的密度和形状，可以随着流体的流动而运动。

支架是浮子流量计的固定部件，用于固定流量计管和浮子。

指示器是浮子流量计的显示部件，用于显示流量计的流量值。

三、浮子流量计的计算流量公式浮子流量计的计算流量公式是根据浮子在流体中的运动速度与流体的流速成正比的原理推导出来的。

根据浮子在流体中的运动速度与流体的流速成正比的原理，可以得出以下公式：Q=K×C×d²×√(ρ/μ)×V其中，Q表示流量，单位为m³/h；K表示流量计的系数，是浮子流量计的一个固定值；C表示流量计管的系数，是浮子流量计的一个固定值；d表示流量计管的内径，单位为mm；ρ表示流体的密度，单位为kg/m³；μ表示流体的动力粘度，单位为Pa·s；V表示浮子的运动速度，单位为m/s。

四、浮子流量计的应用浮子流量计广泛应用于化工、石油、冶金、电力、水处理等领域，是一种简单、可靠、经济的流量计量设备。

浮子流量计的优点是测量范围广、精度高、结构简单、使用方便、价格低廉等。
