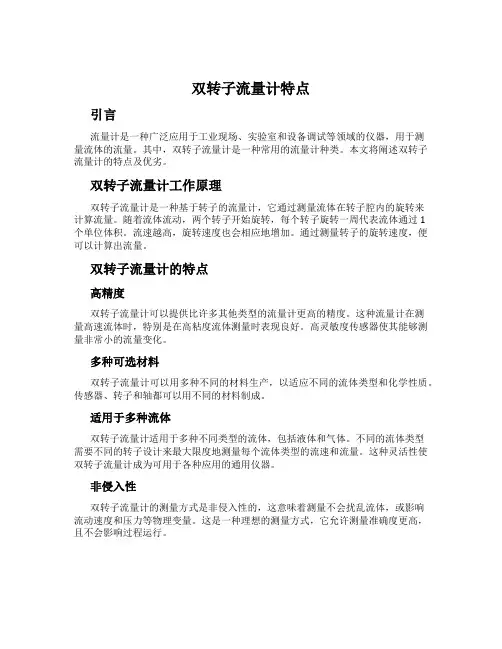

双转子流量计

双转子流量计特点引言流量计是一种广泛应用于工业现场、实验室和设备调试等领域的仪器，用于测量流体的流量。

其中，双转子流量计是一种常用的流量计种类。

本文将阐述双转子流量计的特点及优劣。

双转子流量计工作原理双转子流量计是一种基于转子的流量计，它通过测量流体在转子腔内的旋转来计算流量。

随着流体流动，两个转子开始旋转，每个转子旋转一周代表流体通过1个单位体积。

流速越高，旋转速度也会相应地增加。

通过测量转子的旋转速度，便可以计算出流量。

双转子流量计的特点高精度双转子流量计可以提供比许多其他类型的流量计更高的精度。

这种流量计在测量高速流体时，特别是在高粘度流体测量时表现良好。

高灵敏度传感器使其能够测量非常小的流量变化。

多种可选材料双转子流量计可以用多种不同的材料生产，以适应不同的流体类型和化学性质。

传感器、转子和轴都可以用不同的材料制成。

适用于多种流体双转子流量计适用于多种不同类型的流体，包括液体和气体。

不同的流体类型需要不同的转子设计来最大限度地测量每个流体类型的流速和流量。

这种灵活性使双转子流量计成为可用于各种应用的通用仪器。

非侵入性双转子流量计的测量方式是非侵入性的，这意味着测量不会扰乱流体，或影响流动速度和压力等物理变量。

这是一种理想的测量方式，它允许测量准确度更高，且不会影响过程运行。

易于安装和维护双转子流量计对设备占用空间要求较少，这意味着它可以方便地安装在生产线上的管道上。

由于它具有可拆卸的结构，双转子流量计易于维护和清洁。

这让设备更加健康、可靠，同时延长了使用寿命。

双转子流量计的局限性最佳使用条件双转子流量计需要在特定的流量范围内使用。

如果流量低于最小量或高于最大量，精度将会降低。

对流体的要求双转子流量计是通过测量流体内部的旋转来计算流量。

因此，流体中的固体颗粒、气泡和气体会影响仪器的精度。

这种流量计通常需要使用过滤器、除气器等辅助设备来滤除异物。

压力损失由于流体需要经过双转子流量计才能被测量，因此会导致流体流动的压力损失。

流量计是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。

为了更好的展示流量计测量原理，小编采用动画演示的方法来给大家介绍流量计的工作原理！1.孔板流量计孔板流量计工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉；②应用范围广，全部单相流皆可测量，部分混相流亦可应用；③标准型节流装置无须实流校准，即可投用；④ 一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

2. ^磁流量计r电磁流量计工作原理：基于法拉第电磁感应定律。

在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。

管道内部的两个电极测量产生的感应电压。

测量管道通过不导电的内衬（橡胶，特氟隆等）实现与流体和测量电极的电磁隔离。

工作特点：①具有双向测量系统；② 传感器所需的直管段较短，长度为5倍的管道直径。

③压力损失小④测量不受流体密度、粘度、温度、压力和电导率变化的影响⑤主要应用于污水处理方面。

3.涡轮流量计涡轮流量计际山得幌器P 1::皿R在一定的流IT电网内，剌轮的转速与液体的流通成正比. 物制轮的忖闹比怙成零比恢成乜脉冲.井川一欢位我显示.植莪品示的数粥।反映了流体的淌匹涡轮流量计工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。

流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。

工作特点：①抗杂质能力强；②抗电磁干扰和抗振能力强：③其结构与原理简单，便于维修；④几乎无压力损失，节省动力消耗。

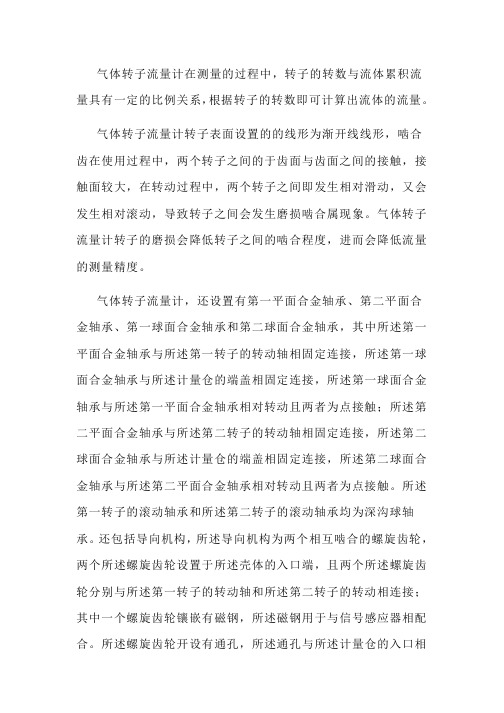

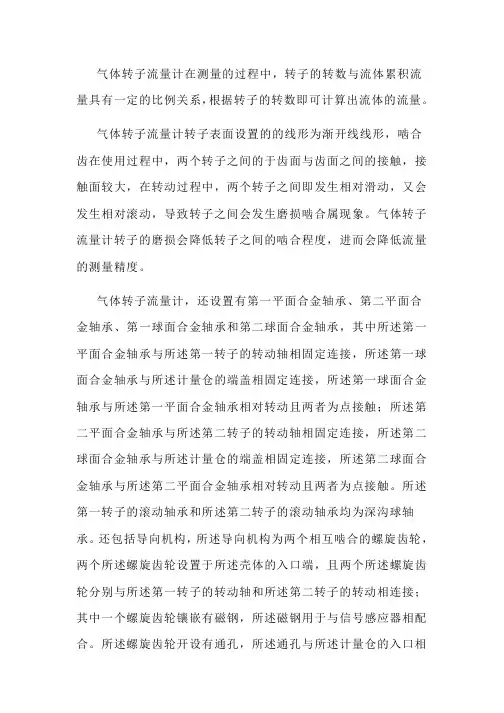

气体转子流量计在测量的过程中，转子的转数与流体累积流量具有一定的比例关系，根据转子的转数即可计算出流体的流量。

气体转子流量计转子表面设置的的线形为渐开线线形，啮合齿在使用过程中，两个转子之间的于齿面与齿面之间的接触，接触面较大，在转动过程中，两个转子之间即发生相对滑动，又会发生相对滚动，导致转子之间会发生磨损啮合属现象。

气体转子流量计转子的磨损会降低转子之间的啮合程度，进而会降低流量的测量精度。

气体转子流量计，还设置有第一平面合金轴承、第二平面合金轴承、第一球面合金轴承和第二球面合金轴承，其中所述第一平面合金轴承与所述第一转子的转动轴相固定连接，所述第一球面合金轴承与所述计量仓的端盖相固定连接，所述第一球面合金轴承与所述第一平面合金轴承相对转动且两者为点接触；所述第二平面合金轴承与所述第二转子的转动轴相固定连接，所述第二球面合金轴承与所述计量仓的端盖相固定连接，所述第二球面合金轴承与所述第二平面合金轴承相对转动且两者为点接触。

所述第一转子的滚动轴承和所述第二转子的滚动轴承均为深沟球轴承。

还包括导向机构，所述导向机构为两个相互啮合的螺旋齿轮，两个所述螺旋齿轮设置于所述壳体的入口端，且两个所述螺旋齿轮分别与所述第一转子的转动轴和所述第二转子的转动相连接；其中一个螺旋齿轮镶嵌有磁钢，所述磁钢用于与信号感应器相配合。

所述螺旋齿轮开设有通孔，所述通孔与所述计量仓的入口相连通。

所述第一转子的轴线和所述第二转子的轴线水平设置，且所述第一转子的轴线与所述第二转子的轴线均与所述气体转子流量计转子流量计的轴线相平行设置。

因此，如何降低气体转子流量计转子之间的磨损是本领域技术人员需要解决的技术问题。

有鉴于此，本发明的目的是提供一种气体转子流量计转子流量计，可以降低转子之间的磨损，提高气体转子流量计转子流量计的精确度。

气体转子流量计现有的一种转子流量计内部设置有一对线的转子，转子的轴线与计量室的轴线相垂直设置（即双转子流量计为径向延伸设置），体积较大。

14种流量计的工作原理流量计（Flowmeter）是工业生产的眼睛，与国民经济、国防建设、科学研究有着密切的关系，在国民经济中占据重要地位与作用，可用于气体、液体、蒸汽等介质流量的测量。

为了更好的展示流量计测量原理，小编采用动画演示的方法来给大家介绍流量计的工作原理!1.孔板流量计板流量计工作原理：流体充满管道，流经管道内的节流装置时，流束会出现局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

工作特点：①节流装置结构简单、牢固，性能稳定可靠，使用期限长，价格低廉;②应用范围广，全部单相流皆可测量，部分混相流亦可应用;③标准型节流装置无须实流校准，即可投用;④一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

2. 电磁流量计电磁流量计工作原理：基于法拉第电磁感应定律。

在电磁流量计中，测量管内的导电介质相当于法拉第试验中的导电金属杆，上下两端的两个电磁线圈产生恒定磁常当有导电介质流过时，则会产生感应电压。

管道内部的两个电极测量产生的感应电压。

测量管道通过不导电的内衬(橡胶，特氟隆等)实现与流体和测量电极的电磁隔离。

工作特点：①具有双向测量系统;②传感器所需的直管段较短，长度为5倍的管道直径；③压力损失小；④测量不受流体密度、粘度、温度、压力和电导率变化的影响；⑤主要应用于污水处理方面。

3. 涡轮流量计涡轮流量计工作原理：在一定的流量范围内，涡轮的转速与流体的流速成正比。

流体流动带动涡轮转动，涡轮的转速转换成电脉冲，用二次表显示出数据，反应流体流速。

工作特点：①抗杂质能力强;②抗电磁干扰和抗振能力强;③其结构与原理简单，便于维修;④几乎无压力损失，节省动力消耗。

4. 文丘里流量计工作原理：当流体流经文丘里流量计管道内的节流件时，流速在文丘里节流件初形成局部收缩，导致流速增加，静压差下降，文丘里流量计前后便产生了静压差，流体流量越大，静压差就越大，根据压差来衡量流量。

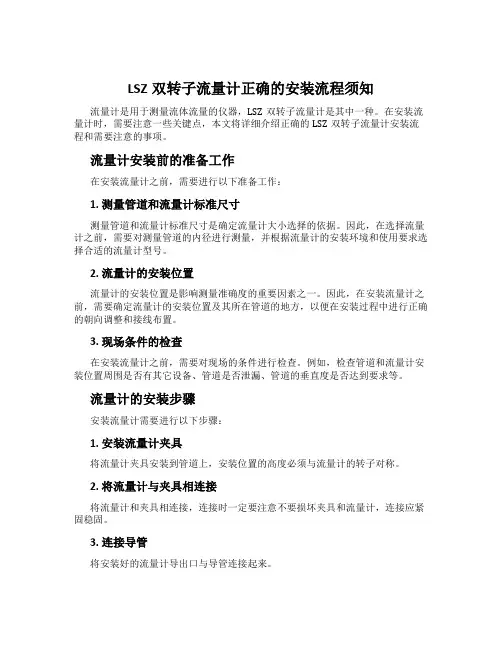

LSZ双转子流量计正确的安装流程须知流量计是用于测量流体流量的仪器，LSZ双转子流量计是其中一种。

在安装流量计时，需要注意一些关键点，本文将详细介绍正确的LSZ双转子流量计安装流程和需要注意的事项。

流量计安装前的准备工作在安装流量计之前，需要进行以下准备工作：1. 测量管道和流量计标准尺寸测量管道和流量计标准尺寸是确定流量计大小选择的依据。

因此，在选择流量计之前，需要对测量管道的内径进行测量，并根据流量计的安装环境和使用要求选择合适的流量计型号。

2. 流量计的安装位置流量计的安装位置是影响测量准确度的重要因素之一。

因此，在安装流量计之前，需要确定流量计的安装位置及其所在管道的地方，以便在安装过程中进行正确的朝向调整和接线布置。

3. 现场条件的检查在安装流量计之前，需要对现场的条件进行检查。

例如，检查管道和流量计安装位置周围是否有其它设备、管道是否泄漏、管道的垂直度是否达到要求等。

流量计的安装步骤安装流量计需要进行以下步骤：1. 安装流量计夹具将流量计夹具安装到管道上，安装位置的高度必须与流量计的转子对称。

2. 将流量计与夹具相连接将流量计和夹具相连接，连接时一定要注意不要损坏夹具和流量计，连接应紧固稳固。

3. 连接导管将安装好的流量计导出口与导管连接起来。

4. 接线将流量计的信号线和电源线接好，还需要注意先安装好接地线。

5. 检查安装效果在安装完成后，需要检查流量计安装的效果是否正确，观察流量计的显示是否与实际测量相符。

如果发现异常，需要进行重新安装或调整。

安装过程需要注意的几个问题在LSZ双转子流量计的正确安装流程中，还需要注意以下几个问题，以确保测量准确度：1. 安装前应测量并记录对于不同管径的管道，在安装流量计之前都需要进行测量，确认其尺寸并记录下来，以便在安装时进行正确的操作。

2. 安装位置的确认安装方向和引入管道的位置需要进行适当调整，以便确保流量计能够正确地读取流量数据。

3. 避免振动和冲击在安装流量计时，避免它受到振动和冲击，尽可能避免它与管道或其它设备的接触。

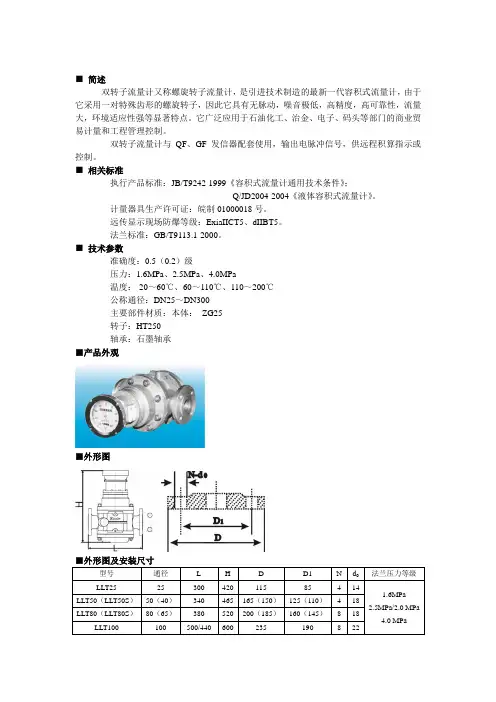

■ 简述双转子流量计又称螺旋转子流量计，是引进技术制造的最新一代容积式流量计，由于它采用一对特殊齿形的螺旋转子，因此它具有无脉动，噪音极低，高精度，高可靠性，流量大，环境适应性强等显著特点。

它广泛应用于石油化工、治金、电子、码头等部门的商业贸易计量和工程管理控制。

双转子流量计与QF 、GF 发信器配套使用，输出电脉冲信号，供远程积算指示或控制。

■ 相关标准执行产品标准：JB/T9242-1999《容积式流量计通用技术条件》； Q/JD2004-2004《液体容积式流量计》。

计量器具生产许可证：皖制01000018号。

远传显示现场防爆等级：ExiaIICT5、dIIBT5。

法兰标准：GB/T9113.1-2000。

■ 技术参数准确度：0.5（0.2）级压力：1.6MPa 、2.5MPa 、4.0MPa温度：-20～60℃、60～110℃、110～200℃ 公称通径：DN25～DN300 主要部件材质：本体： ZG25 转子：HT250 轴承：石墨轴承 ■产品外观■外形图型号 通径 L H D D1 N d 0 法兰压力等级 LLT2525300 420115854 14 1.6MPa 2.5MPa/2.0 MPa4.0 MPaLLT50（LLT50S ） 50（40） 340 465 165（150） 125（110） 4 18 LLT80（LLT80S ） 80（65）380 520 200（185） 160（145） 8 18 LLT100100500/440600235190822LLT150 150 540/500 680 300 250 8 26LLT200 200 700/550 760 360 310 12 262.5MPa/2.0MPaLLT250 250 800/700 850 425 370 12 26LLT300 300 800/1000 950 485 430 16 30注：1、L尺寸斜杠后尺寸为2.0MPa专用。

油气田内油、气、水常用流量计有哪些流量计是油气田中重要的检测仪表，在油气田各类场站起着举足轻重的作用。

流量计是能源管理和贸易交接的必备工具，也在油田注水、污水处理等方面也有广泛的应用。

油气田中应用的流量计按照结构原理主要分为容积式流量计、差压式流量计、浮子式流量计、容积式流量计、速度式流量计、电磁流量计、质量流量计等。

不同类型的流量计有各自的特点，因此，在实际应用中要根据不同的测量目的扬长避短，选择最适宜的流量计，达到最佳的测量效果。

油气田内油、气、水主要计量仪表有很多。

常用原油流量计有科氏质量流量计、刮板流量计、双转子流量计、椭圆齿轮流量计、靶式流量计、涡轮流量计、涡街流量计等。

常用天然气流量计有超声波流量计、旋进漩涡流量计、气体涡轮流量计、涡街流量计、孔板流量计等。

常用油田污水流量计有电磁流量计、流量自控仪、电子水表、浮子式流量计等。

不同工况可选流量计可能不止一种，在设计选型过程中应结合现场应用实际、精度要求、安装空间、性价比等因素，综合选型。
