浮子流量计的安装

《自动检测技术及仪表控制系统》 A卷闭卷一、填空：（每空1分）1．显示仪表能够监测到被测量的能力称分辨力。

2．热电偶是用组成而成。

当两个结点处于，回路中便产生。

4、节流式流量计的测量原理是以定律和定律为基础的。

5．把两块的光栅叠在一起，让他们的刻线之间有，这时光栅上会出现若干条明暗相间带状条纹案，称为。

6、热导式气体分析器是利用混合气体中不同的原理进行分析的。

7、仪表系统模型一般分为、、。

8、集散控制系统的核心思想是、。

9、LonWorks 与其它现场总线相连接而构成的典型现场总线中，其中符合LonWorks 自身规范的现场总线仪表单元通过连接到LonWorks总线网络上，而其他现场总线通过连接到LonWorks总线网络上。

二、选择题：（每题2分）1、用万用表交流电压档（频率上限仅为5KHZ）测量频率高达500KHZ、10V左右的高频电压，发现示值还不到2V，该误差属于。

用该表直流电压档测量5号干电池电压，发现每次示值均为1.8V，该误差属于。

A、系统误差B、粗大误差C、随机误差D、动态误差2、用仪表对三个电压进行测量，分别测得1000V、100V、10V，发现三个电压均存在1V的误差，那么，我们认为10V电压的测量结果较好。

在以上这个例子中，有这个结论的依据是。

A、绝对误差B、示值相对误差C、满度相对误差D、精度等级3、正常人的体温为37℃，则此时的华氏温度约为，热力学温度约为。

A、32F，100KB、98.6F，236.15KC、98.6F，310.15KD、37F，236.15K4、节流装置中有一种由两个圆弧曲面构成的入口收缩部分和与之相接的圆筒形喉部组成，这种节流件是。

A、孔板B、喷嘴C、文丘里管5、浮子流量计的安装方式：。

A、水平，自上而下B、垂直，自下而上C、水平，自上而下D、垂直，自上而下6、光栅传感器是利用莫尔条纹来达到。

A、提高光栅分辨B、使光敏元件能分辨主光栅移动时引起的光强变化C、细分的目的7、当主光栅与指示光栅的夹角为θ，主光栅与指示光栅相对移动一个栅距P时，莫尔条纹移动。

使用手册Instruction manual安徽运诚科技集团有限公司2019.06 版金属管 浮子流量计应运而生因诚而存EMERGE AS THE TIMES REQUIREDEVELOPMENT BASED ON INTEGRITY金属管浮子流量计01概述金属管浮子流量计（金属管转子流量计）是工业自动化过程控制中常用的一种变面积流量测量仪表。

它具有体积小，检测范围大，使用方便等特点，它可用来测量液体、气体以及蒸汽的量，特别适宜低流速小流量的测量。

多年来，金属管浮子流量计以其优良性能和可靠性，以及较好的性能价格比，在石化、钢铁、电力、冶金、轻工、食品、制药、水处理等行业得到了广泛的应用。

本手册面向专业技术人员，适用于金属管浮子流量计的设计选型，也可用于最终用户在使用时的参考。

手册分别介绍了本系列金属管浮子流量计的工作原理、功能特点、技术参数、仪表类型及外形、流量计算、接线方法和安装、维护等。

本手册只针对本系列金属管浮子流量计的设计选型和使用，同时厂家保留某些技术参数改进而不预先通知的权利。

02测量原理本系列金属管浮子流量计主要由两大部分组成：传感器和指示器。

传感主要由连接法兰、测量锥管、浮子和上下导向器组成；指示器主要由壳体、磁传动系统、刻度盘和电远传系统组成。

在垂直的锥形测量管内，有一可上下移动的测量部件——浮子（图1），当流体自下而上通过锥形管时，浮子受到流体的作用力，沿锥形管向 上移动。

当流体的流量增大时，浮子的位移量增大；反之，流体的流量减少时，浮子的位移量变小。

也就是说，流体流量的大小，决定了浮子在测量管中的位置，从而决定了浮子和锥形管之间环形面积的大小。

当流体的流量保持在一个恒定的流量Q时，浮子也处于一动平衡状态，停留在锥形管中的一位置h，此时，浮子和锥形管之间的环形面积保持恒定。

浮子受到三个力的作用：浮子的重力G，浮子受到的浮力F，浮子受到流体的作用力P，这三个力达到平衡。

根据流体动力学的柏努力方程、力平衡原理和流体连续性定律，可以计算出此时通过环形面积的瞬时流体流量，所以，金属管浮子流量计是采用可变面积测量流量的原理。

常见几种流量计的工作原理、接线、安装知识、参数调整方法（一）知道流量计检修存在的风险及防范措施。

风险辨识：1.余压伤人2.未断电就检修导致人体触电（电源为AC220V的电磁流量计），仪表损坏，控制柜电源跳闸等。

3.影响生产的控制。

防范措施：1.切断物料来源，卸压后开始检修 2.若需进行更换电路板等操作，须对流量计进行断电方可开始检修。

3.联系岗位主操及生产车间管理人员，落实工艺安全措施后检修。

（二）知道我厂使用的各种流量计的类型及其工作原理1.知道氮肥厂使用的流量计类型：（1）电磁流量计。

如精醇岗位中间槽处粗醇产量流量计、粗醇入料流量计等（2）涡街流量计。

如常压塔采出流量计、全低变蒸汽流量计（3）金属浮子流量计（4）差压式流量计如脱碳变换气流量计、粗醇渗透气流量计等（5）质量流量计。

如球罐加氨、售氨流量计、精醇售醇流量计等。

2.知道各种流量计的测量原理。

（1）知道电磁流量计的工作原理电磁流量计所依据的基本理论是法拉第电磁感应定律。

当导体切割磁力线运动时，导体内将产生感应电动势。

根据该原理，可测量管内流动的导电流体的体积，导电流体流动的方向与电磁场的方向垂直，在导管垂直方向施加一个交变的磁场，并在有绝缘衬里的导管内壁两侧安装一对电极，两电极的连线既与导管轴线垂直，又与磁场方向垂直，当导电液体流经导管时，因切割磁力线，两个电极上就产生感应电动势。

（2）知道涡街流量计的工作原理在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡(如图所示)，这种旋涡列被称为卡门涡街。

卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关，卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。

（3）知道金属浮子流量计的工作原理：被测介质自下而上流经测量管时，浮子上下端产生差压形成上升力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积随之增大，环隙处流体流速迅速下降，浮子上下端差压降低，作用于浮子的上升力随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在第一位置，浮子位置的高低即对应着被测介质流量的大小。

JBT 6844-1993 金属管浮子流量计中华人民共和国机械行业标准金属管浮子流量计发布一实施中华人民共和国机械工业部中华人民共和国机械行业标准一金属管浮子流量计主题内容与适用范围本标准规定了金属管浮子流量计的产品分类、技术要求、试验方法、检验规则、标志、包装与贮存本标准适用于侧量封闭管道中液体、气体或燕汽流量的金属管浮子沈量计以下简称流量计。

引用标准爆炸性环境用防爆电气设备通用要求爆炸性环境用防爆电气设备隔爆型电气设备“’爆炸性环境用防爆电气设备本质安全型电路和电气设备“「, 工业自动化仪表气源压力范围和质量外壳防护等级的分类运油包装收发货标志包装储运图示标志仪器仪表包装通用技术条件产品分类型式按流量计传感器工作方式分为锥管浮子式‘金属锥管与浮子孔板浮子式圆往形金属、节流孔板与锥形浮子。

按流量计传感器的结构分为基型卜夹套型。

耐腐型。

卜按流量计的主要功能分为现场指示卜气远传电远传报警。

注之间可以适当组合成具有两种或多种功能。

卜按流量计的适应环境分为普通型卜防爆型。

机械工业部一一批准一一实施拍一基本参数公称通径流量计的公称通径系列值为,,注括号内的位为非优选位。

公称工作压力流量计的公称工作压力系列值为今精确度等级流量计的精确度等级系列值为。

注括号内的数位为非优选值。

流量翻量范围上限值数系流量计的流量洲量范围上限位数系应按下式计算式中流量计流量侧量范旧上限值数系一任意正、负整数或零 ,中任一数值。

注流量浏量范围上限值均指在标准状态下的流全值。

, 范围度流量计流量测量范围度为或工作流体的温度上限温度范围卜下限温度范围一动力供电电源‘公称值交流供电直流供电任选。

供气气源公称压力翰出信号气远传电远传或或电脉冲信号。

报警声、光或电信号。

正常工作大气条件温度一、十或一或按用户要求相对湿度大气压力连接方式法兰连接卜姗纹连接夹持连接软管连接。

拍一技术要求今参比工作条件下的墓本性能今基本误差流计‘具有现场指示或气远传或电远传功能的基本误差应不超过表规定的荃本误差限。

正确安装指针式金属管浮子流量计的方法
金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。

它具有体积小，检测范围大，使用方便等特点。

它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。

第一，流量计应垂直或水平安装在无振动的管路上，为了维修方便安装旁路管。

垂直安装型流量计被测介质流向必须自下而上。

第二，控制阀必须安装在测量位置下游。

流量计进出口处应保证一定的直管段，当被测介质中含有固体微粒应安装适当的过滤器，被测介质中含有磁性微粒，则应安装磁过滤器。

第三，流量计为防止在运输途中损坏，我们在指示器中装有固定指针的橡皮筋，用户在接线前应打开指示器左盖把它轻轻取走，不要使指针位置变化。

第四，打开指示器右盖，电缆线穿过电缆引入装置后，按旋转角变送器的接线图接线后，旋紧压紧螺母，使电缆固定，然后旋紧左右盖的紧固螺钉，使指示器防水、防尘。

第五，在安装时，有一点特别要提醒用户的，在安装流量计之前，应先将管道内的赃物，焊接杂质等喷吹干净。

如果液体中含有固体杂质，应在阀门与直管段之间安装相应的过滤器。

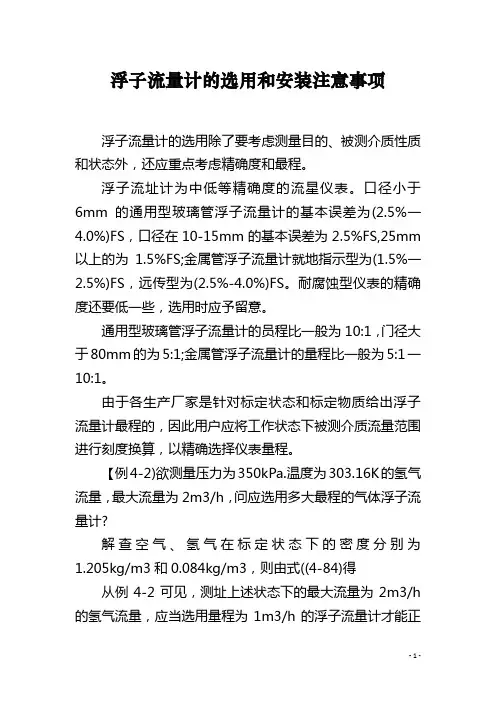

浮子流量计的选用和安装注意事项浮子流量计的选用除了要考虑测量目的、被测介质性质和状态外，还应重点考虑精确度和最程。

浮子流址计为中低等精确度的流星仪表。

口径小于6mm的通用型玻璃管浮子流量计的基本误差为(2.5%一4.0%)FS，口径在10-15mm的基本误差为2.5%FS,25mm 以上的为1.5%FS;金属管浮子流量计就地指示型为(1.5%一2.5%)FS，远传型为(2.5%-4.0%)FS。

耐腐蚀型仪表的精确度还要低一些，选用时应予留意。

通用型玻璃管浮子流量计的员程比一般为10:1，门径大于80mm的为5:1;金属管浮子流量计的量程比一般为5:1一10:1。

由于各生产厂家是针对标定状态和标定物质给出浮子流量计最程的，因此用户应将工作状态下被测介质流量范围进行刻度换算，以精确选择仪表量程。

【例4-2)欲测量压力为350kPa.温度为303.16K的氢气流量，最大流量为2m3/h，问应选用多大最程的气体浮子流量计?解查空气、氢气在标定状态下的密度分别为1.205kg/m3和0.084kg/m3，则由式((4-84)得从例4-2可见，测址上述状态下的最大流量为2m3/h 的氢气流量，应当选用量程为1m3/h的浮子流量计才能正常工作。

此外，选用流量计量程时还应留意常用流量应选在最大流量的70%-80%之间。

浮子流量计的安装浮子流量计必需垂直安装，进口应保证有5倍管道直径以上的直管段。

最好在仪表旁安装旁路管，供检修和冲洗仪表时使用。

为了便利检修和更换流量计、清洗测量管道，除了安装流量计的现场有足够的空间外，在流量计的上下游应安装必要的阀门。

一般状况下，流量计的前面用全开阀，后面用流量调整阀，并在流量计的位置设置旁路管道，安装旁通阀。

在有可能产生流体倒流的管道上安装流量计时，为避免因流体倒流或水锤现象损坏流盘计，应在流量计的下游安装单向阀。

如用来测量脏污流休，一般都要求在上游人口处安装过滤器或定期进行清洗。

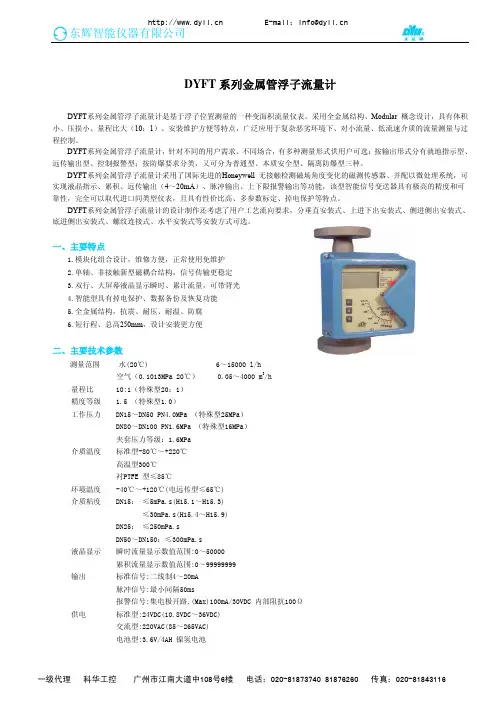

DYFT系列金属管浮子流量计DYFT系列金属管浮子流量计是基于浮子位置测量的一种变面积流量仪表。

采用全金属结构、Modular 概念设计，具有体积小、压损小、量程比大（10：1）、安装维护方便等特点，广泛应用于复杂恶劣环境下、对小流量、低流速介质的流量测量与过程控制。

DYFT系列金属管浮子流量计，针对不同的用户需求、不同场合，有多种测量形式供用户可选；按输出形式分有就地指示型、远传输出型、控制报警型；按防爆要求分类，又可分为普通型、本质安全型、隔离防爆型三种。

DYFT系列金属管浮子流量计采用了国际先进的Honeywell 无接触检测磁场角度变化的磁测传感器、并配以微处理系统，可实现液晶指示、累积、远传输出（4～20mA）、脉冲输出、上下限报警输出等功能，该型智能信号变送器具有极高的精度和可靠性，完全可以取代进口同类型仪表，且具有性价比高、多参数标定、掉电保护等特点。

DYFT系列金属管浮子流量计的设计制作还考虑了用户工艺流向要求，分垂直安装式、上进下出安装式、侧进侧出安装式、底进侧出安装式、螺纹连接式、水平安装式等安装方式可选。

一、主要特点1.模块化组合设计，维修方便，正常使用免维护2.单轴、非接触新型磁耦合结构，信号传输更稳定3.双行、大屏幕液晶显示瞬时、累计流量，可带背光4.智能型具有掉电保护、数据备份及恢复功能5.全金属结构，抗震、耐压、耐温、防腐6.短行程、总高250mm，设计安装更方便二、主要技术参数测量范围 水(20℃) 6～15000 l/h空气（0.1013MPa 20℃） 0.05～4000 m3/h量程比 10:1（特殊型20：1）精度等级 1.5 （特殊型1.0）工作压力 DN15～DN50 PN4.0MPa （特殊型25MPa）DN80～DN100 PN1.6MPa （特殊型16MPa）夹套压力等级：1.6MPa介质温度 标准型-80℃～+220℃高温型300℃衬PTFE 型≤85℃环境温度 -40℃～+120℃(电远传型≤65℃)介质粘度 DN15： ≤5mPa.s(H15.1～H15.3)≤30mPa.s(H15.4～H15.9)DN25： ≤250mPa.sDN50～DN150：≤300mPa.s液晶显示 瞬时流量显示数值范围:0～50000累积流量显示数值范围:0～99999999输出 标准信号:二线制4～20mA脉冲信号:最小间隔50ms报警信号:集电极开路,(Max)100mA/30VDC 内部阻抗100Ω供电 标准型:24VDC(10.8VDC～36VDC)交流型:220VAC(85～265VAC)电池型:3.6V/4AH 镍氢电池连接方式 标准型：DIN2501 法兰特殊型：用户提供法兰标准螺纹连接型：DIN11851 或用户指定电气接口 M20×1.5、PG11、1/2”NPT整体高度 标准型:250mm(其他安装方式例外)三、型号及规格代号DYFT 金属管浮子流量计0 下进上出（垂直安装）1 上进下出（垂直安装）2 侧进侧出（侧-侧安装）3 下进上横出（底-侧安装）4 下进上出（螺纹安装）5 右进左出（水平安装）6 左进右出（水平安装）R0 0Cr18Ni12Mo2Ti,316R1 1Cr18Ni9Ti,304RL 316L（安装方式不可0、5、6）RP 衬里为PTEE（安装方式只可0）Ni Hastelloy（安装方式只可0）Ti Titanium （安装方式只可0） （材质对照参见附表1）□□□□ 结构 （内容参见附表2）0 液体介质1 气体介质M1 指针指示，可带报警输出(无源)M2 指针+液晶，可带报警、电流、脉冲输出 （24VDC，就地指示为3.6VDC电池供电）M3 指针+液晶，可带报警、电流、脉冲输出（220VAC） 0无背光1带背光0 无输出1 上限报警（M1）2 下限报警（M1）3 上、下限报警（M1）4 4~20mADC(M2、M3)5 4~20mADC和上限报警或一路脉冲(M2)6 4~20mADC和下限报警或一路脉冲(M2)7 4~20mADC和上、下限报警或二路脉冲(M2)1口径DN152口径DN253口径DN504口径DN805口径DN1006口径DN150（安装方式不可0、4）D DIN2501法兰L螺纹连接型：DIN11851或用户指定O特殊型（用户提供法兰标准）附表1 国内外不锈钢材料对照表国内外不锈钢材料对照表代码代码说明中国德国美国日本R00Cr18Ni12Mo2Ti,3161Cr18Ni9Ti 1.4783321SUS321 R11Cr18Ni9Ti,3040Cr18Ni12Mo2Ti 1.4571316Ti—RL316L0Cr17Ni12Mo2 1.4401316SUS316 RP衬里为PTFE00Cr17Ni14Mo2 1.4435316L SUS316L Ni Hastelloy(哈氏合金C)0Cr18Ni9 1.4301304SUS304 Ti Titanium(钛合金)————附表2 附加结构代码附加结构代码代码说明备注Z阻尼型测气或入口压力不稳时选择T夹套型需保温或冷却时选择G高温型≥220℃时选择Y高压型大于标准压力等级时选择注：附加结构代码为多选项。

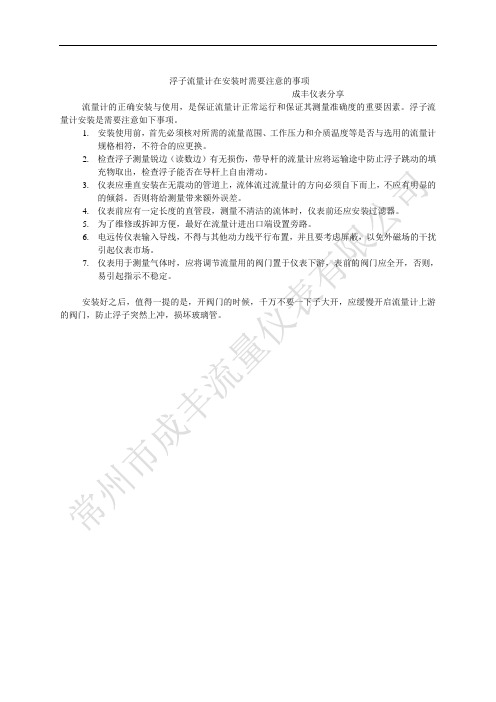

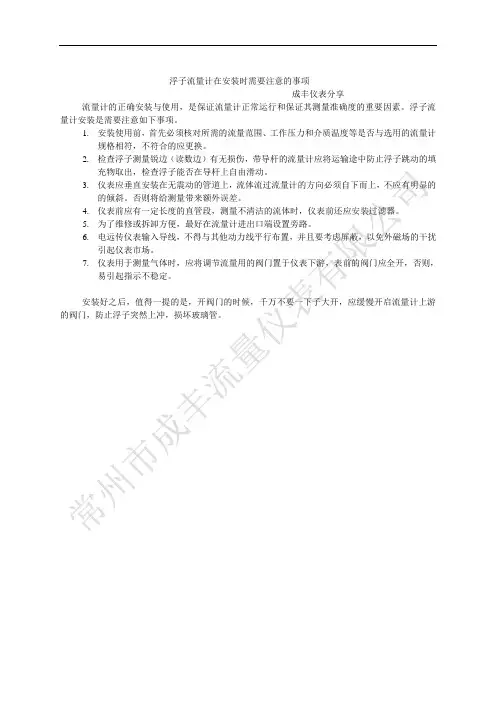

浮子流量计在安装时需要注意的事项
成丰仪表分享
流量计的正确安装与使用，是保证流量计正常运行和保证其测量准确度的重要因素。

浮子流量计安装是需要注意如下事项。

1.安装使用前，首先必须核对所需的流量范围、工作压力和介质温度等是否与选用的流量计
规格相符，不符合的应更换。

2.检查浮子测量锐边（读数边）有无损伤，带导杆的流量计应将运输途中防止浮子跳动的填
充物取出，检查浮子能否在导杆上自由滑动。

3.仪表应垂直安装在无震动的管道上，流体流过流量计的方向必须自下而上，不应有明显的
的倾斜。

否则将给测量带来额外误差。

4.仪表前应有一定长度的直管段，测量不清洁的流体时，仪表前还应安装过滤器。

5.为了维修或拆卸方便，最好在流量计进出口端设置旁路。

6.电远传仪表输入导线，不得与其他动力线平行布置，并且要考虑屏蔽，以免外磁场的干扰
引起仪表市场。

7.仪表用于测量气体时，应将调节流量用的阀门置于仪表下游，表前的阀门应全开，否则，
易引起指示不稳定。

安装好之后，值得一提的是，开阀门的时候，千万不要一下子大开，应缓慢开启流量计上游的阀门，防止浮子突然上冲，损坏玻璃管。

MTFVARIABLE AREA FLOW METER MTF型金属管浮子流量计使用说明书MTF-DT-JS-1022-2020(B)前言感谢您选择丹东通博电器（集团）有限公司的产品。

本使用说明书给您提供有关安装、连接和调试以及针对维护、故障排除和贮存方面的重要信息。

请在安装调试前仔细阅读并将它作为产品的组成部分保存在仪表的近旁，供随时翻阅。

并可通过输入版本号下载本说明书。

如未遵照本说明书进行操作，则本仪表所提供的防护可能会被破坏。

商标、版权和限制说明通博、通博电器、通博泵业、DDTOP、均为公司的注册商标。

本仪表的性能规格自发布之日起生效，如有更改，恕不另行通知。

丹东通博电器（集团）有限公司有权在任何时候对本说明书所述的产品进行修改，恕不另行通知。

质保丹东通博电器（集团）有限公司保证所有刮板流量计自出厂之日起，一年之内无材料和制造工艺方面的缺陷。

在质保期内，如产品出现质量问题而返回，提出的索赔要求经制造厂检验后确定属于质保范围内，则丹东通博电器（集团）有限公司负责免费为买方（或业主）维修或更换。

丹东通博电器（集团）有限公司对因设备使用不当，劳动力索赔、直接或后续损伤以及安装和使用设备所引起的费用概不负责。

除了关于丹东通博电器（集团）有限公司某些产品的特殊书面保修证明，丹东通博电器（集团）有限公司不提供任何明示或暗示的质量保证。

质量丹东通博电器（集团）有限公司通过了ISO9001质量体系认证，产品生产的全过程均严格依照质量体系的规定范围执行，对产品和服务质量提供最强有力的保证。

目录1安全提示 (4)1.1爆炸可能会导致死亡或严重伤害。

(4)1.2过程泄漏可能导致严重伤害或死亡。

(4)1.3不遵守安全安装准则可能导致死亡或严重受伤。

(4)2产品说明 (4)2.1 产品主要结构-图2-1 (4)2.2工作原理-图2-2 (5)2.3包装 (5)2.4吊装运输 (5)2.5仓储 (5)3技术特性 (5)3.1主要性能 (5)3.2主要参数 (6)4外形尺寸示意图 (6)5开箱及检查 (6)5.1开箱验货注意事项 (6)5.2检查内容 (7)6安装 (7)6.1安装工具 (7)6.2安装技术要求 (7)6.3安装操作过程-图6-1 (8)7调试 (8)7.1电气接线 (8)7.2调试操作过程 (9)8注意事项 (13)9故障分析与排除 (14)10 拆卸 (14)10.1警告 (14)10.2 废物清除 (14)11 产品认证 (14)1安全提示出于安全的原因，明确禁止擅自改装或改变产品，维修或替换只允许使用由制造商指定的配件。

浮子流量计使用方法浮子流量计是一种常用的流量测量设备，广泛应用于各个行业中。

本文将介绍浮子流量计的使用方法，以帮助读者更好地了解和操作这一设备。

一、浮子流量计的结构和原理浮子流量计由流量计本体、浮子和指示器组成。

其工作原理是根据浮子受到流体作用力的大小来测量流量。

当流体通过流量计时，浮子会随之上升或下降，指示器会相应地显示流量大小。

二、检查和准备在使用浮子流量计之前，首先需要检查设备是否完好无损。

检查流量计本体、浮子和指示器是否有损坏或松动现象，确保设备安装牢固。

三、安装设备1. 确定流体流向：在安装浮子流量计之前，需要确定流体的流向，确保设备安装正确。

一般来说，流体的流向应与浮子流量计上的箭头方向一致。

2. 安装位置：选择一个合适的位置安装浮子流量计，确保其能够正常工作并方便读取指示器的数值。

同时，也要注意设备的防护措施，避免外界因素对设备造成损坏。

四、校准浮子流量计在使用浮子流量计之前，需要进行校准，以确保其测量的准确性。

校准浮子流量计的方法有多种，可以根据具体的设备和要求来选择适合的方法。

五、操作流程1. 打开阀门：在测量之前，需要打开流体流动的阀门，确保流体能够顺利通过浮子流量计。

2. 观察指示器：当流体通过流量计时，浮子会受到流体作用力的影响而上升或下降。

此时，可以观察指示器上的刻度，读取流量数值。

3. 记录数据：根据指示器上的刻度，记录流量数值。

可以根据需要选择手动记录或使用数据采集系统进行自动记录。

4. 关闭阀门：测量结束后，需要关闭流体流动的阀门，停止流体通过浮子流量计。

六、注意事项1. 清洁维护：定期对浮子流量计进行清洁和维护，确保设备的正常运行和准确测量。

2. 防止堵塞：避免流体中含有颗粒物质，以防止浮子流量计的堵塞。

3. 防止震动：在安装设备时，要注意避免设备受到震动或振动，以免影响测量结果的准确性。

4. 定期校准：定期对浮子流量计进行校准，以确保测量结果的准确性和稳定性。

1前言非常感谢您选择丹东通博电器（集团）有限公司的产品。

MTF 型智能金属管浮子流量计已获1项外观专利，专利号：ZL02 3 53133.9.MTF 型智能金属管浮子流量计已通过国家防爆认证，认证标志：Exia ⅡCT4，Exd ⅡCT4。

使用前请仔细阅读使用说明书，特别是与防爆相关的环境温度等各项要求。

2概述a) 本产品执行标准代号：Q/AMM 014-2010；b) 产品特点：MTF 型智能金属浮子流量计是我公司研制开发的智能系列仪表，是模拟、数字与微处理器相结合的产品。

该流量计将流体流量信号变换为对应模拟电压信号并转换成4～20mA 两线制电流输出并且加载HART 协议通讯，具有高精度，低漂移，抗干扰能力强等特点。

并可以实现对仪表的远程组态、监测、维护、及校准等功能。

可构成生产过程测量、监督管理系统。

c) 主要用途及适用范围：适用于小流量,低雷诺数的介质流量测量； d) 防爆标志：3 结构特征与工作原理a ） 总体结构及其工作原理、工作特性：工作原理：见图1图1被测介质自下而上垂直流过测量器，将测量器中浮子浮起，浮子内置磁钢与指示器内转轴上的检测磁钢耦合。

当介质浮力，阻力与浮子重力平衡时，浮子停留在某一位置，浮子位置的高低即为被测介质流量的大小。

浮子内的磁钢与检测磁钢耦合，使检测磁钢旋转。

由于检测磁钢为径向充磁，所以在霍尔传感器处的磁场发生变化，此变化正比与流量大小，霍尔传感器把磁信号转变为直流mV防爆形式 防爆标志 防爆证号 本质安全型 Exia ⅡCT4 GYB091670 隔爆型 Exd ⅡCT4 GYB091669 器单片机等 外围电路 两线制 输出 尔传感霍信号，经单片机处理，输出两线制（4－20）mA电流信号并加载符合HART协议通讯的数字信号。

总体结构：流量计主要由测量器和指示器两大部分组成，按连接方式的不同可分为垂直安装和水平安装两种，如图2、图3所示图2垂直式式安装图3水平式安装b) 主要部件或功能单元的结构、作用及其工作原理：测量器部分基本型：全部零件均由304制造，适用于液体测量。

浮子流量计使用方法一、浮子流量计简介浮子流量计是一种常用的流量测量仪器，通过测量流体中浮子的位置变化来确定流量大小。

它主要由流量计本体、浮子、测量管道和传感器等组成。

浮子流量计广泛应用于化工、石油、冶金、环保等领域，以及液体、气体等介质的流量测量。

二、浮子流量计使用前的准备工作1.检查浮子流量计的外观是否完好，是否有破损或漏气现象。

2.确认浮子流量计的规格型号是否符合实际需要。

3.检查浮子流量计的安装位置和管道连接是否正确。

三、浮子流量计的安装步骤1.选择合适的安装位置，确保流体能够顺利通过浮子流量计。

2.根据浮子流量计的规格型号，选择合适的接头和密封件，进行连接。

3.将浮子流量计与管道连接，确保连接紧固可靠，不漏气、不漏液。

4.根据实际需要，安装传感器，连接电源和信号线。

四、浮子流量计的使用方法1.打开流体供应阀门，使流体进入浮子流量计。

2.观察浮子的位置变化，可以通过裸眼或配备的显示屏进行实时监测。

3.根据浮子的位置，可以确定流体的流量大小。

通常，浮子越高，表示流体流量越大；浮子越低，表示流体流量越小。

4.根据需要，可以通过调节流体供应阀门的开度，来控制流体的流量。

五、浮子流量计的注意事项1.在使用浮子流量计前，应确保浮子流量计的内部清洁，避免杂质或颗粒物对测量结果的影响。

2.浮子流量计的安装位置应尽量避免有振动或冲击的环境，以免影响测量精度。

3.浮子流量计的使用温度范围、压力范围等参数应符合实际需求，以免损坏仪器或影响测量准确性。

4.定期对浮子流量计进行校准和维护，确保其长期稳定可靠的工作。

六、浮子流量计的优缺点1.优点：浮子流量计结构简单，使用方便，适用于大多数介质的流量测量；测量范围广，测量精度高；成本相对较低。

2.缺点：对流体的压力、温度和粘度等参数有一定的限制；需要定期维护和校准，以确保测量结果的准确性；不适用于高压、高温和腐蚀性介质的流量测量。

七、浮子流量计的应用领域1.化工工业：浮子流量计广泛应用于化工工业中，用于测量各种液体和气体的流量，如酸、碱、溶剂等。

ZRN-LZ型系列金属管浮子流量计安装使用说明书目录一、产品概况 (2)二、原理结构 (2)三、技术要求 (2)四、电性能 (3)五、限位开关报警装置 (3)六、型号规格 (4)七、安装尺寸 (5)八、使用与维修 (6)九、仪表常见故障的维修 (7)十、防爆产品使用注意事项 (8)十一、设计选用及订货须知 (8)ZRN-LZ系列金属管浮子流量计安装使用说明书一、产品概况ZRN-LZ系列金属管浮子流量计结构简单、工作可靠、准确度高、适用范围广。

与玻璃转子流量计相比较能耐较高的压力。

ZRN-LZ系列流量计具有就地指示、电远传、限位开关报警、耐腐蚀、夹套型、阻尼型和防爆等品种。

广泛应用于国防、化工、石油、冶金、电力、环保、医药和轻工等部门的液体、气体流量的测量与自动控制。

流量计检测部分零件均有1Cr18Ni9Ti不锈钢材料制成，特殊场合也可由Cr18Ni12Mo2Ti或F46等耐腐蚀材料组成。

流量计除特殊规格外，高度均为250mm。

连接法兰采用GB/T9119.8～10标准，也可根据用户特殊要求定制。

二、原理结构由下而上的流体通过直立的测量管时，浮子在压差的作用下上升、浮子上升的高度即代表流量的大小。

并通过浮子中的磁钢与指示器中的磁钢耦合联结传递给指示器，带动指示器中的指针转动。

8指示器7弹簧卡圈6浮子止挡5管体4测量体3浮子2浮子导向盘1连接法兰图1仪表结构图三、技术要求1.测量范围：水（2.5～6000）L/h；空气（0.07～2000）m3/h（在0.101025MPa、20℃）。

2.准确度等级：1.5、2.5级。

3.量程比：10：1。

4.工作压力：DN15～50，4MPa ；DN80～100，1.6MPa 。

5.介质温度：－80℃～200℃（内衬F46流量计0℃～80℃）。

6.液体介质粘度：DN15＜5mPa·s ；DN25～100＜5mPa·s 。

7.连接方式：法兰连接、螺纹连接等；法兰采用GB/T9119.8～10标准。

LZB- ()S型塑料管浮子流量计使用说明书一、概述LZB-()S型塑料管浮子流量计具有重量轻、耐腐蚀、不易破碎、无毒无味、使用方便等特点。

主要用于化工、轻工、医药、食品、环保等部门中，用来测量液体的单相非脉动流的流量。

二、原理与结构流量计的结构如图：主要由小端向下，大端向上垂直安装的透明塑料锥管和在锥管内可上下移动的浮子作为测量元件，与螺母、接管、止档及“O”型圈等构成。

当流体在锥管内自下而上流动时，在浮子上下产生压力差，使浮子上升，当此压差与浮子重力、浮力及粘性力处于力平衡时，浮子处于静止位置，当流量变化时，流经锥管与浮子间环隙处流体的流速变化，浮子上下的压力差相应地变化，浮子作上下移动，因此浮子静止位置的高度可作为流量的量度。

三、LZB-()S型流量计的设计外形图四、安装(1) 安装前，应该把仪表内的泡沫支撑物用工具尖嘴钳轻轻把它取出，然后重新把它安装好，在安装时，要注意橡胶垫圈是否装在接管的槽内，以防漏水。

(2) 流量计的接口，可用配套的ABS塑料管，或用PVC塑料管，用专用胶水粘合连接，也可用塑料法兰连接后再和金属法兰连接。

(3)流量计必须垂直安装，应无明显倾斜，其安装高度应便于读数；读数时视线与浮子应水平。

（一般标准：需用的最佳流量为流量计最大流量的50％－70％，尽量不要用到最高数）(4) 在仪表的上下游进出口应保证有5倍仪表口径的直管段。

(5) 被测流体压力须稳定，如流体压力不稳定，会造成浮子波动，不能正确测量，流量计上游应设置缓冲器或定值器。

五、使用(1) 流量计在使用时，应缓慢开启上游阀门至全开，然后用流量计下游的调节阀调节流量。

（防止浮子突然向上冲击而损坏仪表，避免被测流体温度急剧变化。

使用中如发现流量计有渗漏，一般是密封圈错位或失效，应校正或更换。

）流量计停止使用时，应先缓慢关闭上游阀门，然后关闭流量计下游的流量调节阀。

(2) 当锥管和浮子沾污时，应及时清洗。

(3)定期检查流量计的误差，一旦超出规定误差，应调换浮子和锥管，或者重新标定。

浮子流量计使用方法浮子流量计是一种常用的流量测量仪器，广泛应用于工业生产中。

它通过测量液体或气体流经管道时的浮子上升或下降的速度来确定流量的大小。

下面将详细介绍浮子流量计的使用方法。

一、安装准备在使用浮子流量计之前，首先需要进行安装准备工作。

具体步骤如下：1.选择合适的安装位置：浮子流量计应安装在管道的水平段上，并且距离阀门、泵等设备一定距离，以确保流体流经时的稳定性。

2.清洁管道：在安装之前，必须确保管道内部干净，没有杂质或沉积物，以免影响测量的准确性。

3.选择合适的测量范围：根据实际需要，选择合适的测量范围。

浮子流量计的测量范围应该略大于实际流量，以确保测量的准确性。

二、安装步骤安装准备完成后，可以开始进行浮子流量计的安装。

具体步骤如下：1.连接管道：将浮子流量计与管道连接，确保连接紧固，不漏水。

2.调整位置：根据需要，调整浮子流量计的位置，使其与管道平行，并确保流体顺利流经。

3.固定浮子流量计：使用螺丝等工具将浮子流量计固定在安装位置上，以防止其移动或摇晃。

三、使用步骤安装完成后，可以开始使用浮子流量计进行流量测量。

具体步骤如下：1.打开阀门：在测量之前，确保管道的阀门已经打开，使流体顺利进入浮子流量计。

2.观察浮子：当流体通过浮子流量计时，浮子会上升或下降。

通过观察浮子的位置，可以判断流量的大小。

3.读取数据：根据浮子的位置，可以读取流量计上的刻度或数字显示，得到具体的流量数值。

4.记录数据：使用记录工具，将测量到的数据记录下来，以备后续分析或使用。

四、注意事项在使用浮子流量计时，需要注意以下事项，以确保测量的准确性和安全性：1.避免过大流量：浮子流量计有一定的测量范围，不要超过其最大测量范围，否则会导致测量不准确甚至损坏设备。

2.防止堵塞：定期清洁管道和浮子流量计，避免杂质或沉积物堵塞流道，影响测量的准确性。

3.防止震动：避免在使用过程中发生剧烈震动或碰撞，以免损坏浮子流量计。

4.定期校准：浮子流量计需要定期校准，以确保测量的准确性。
