模具设计之基本要求

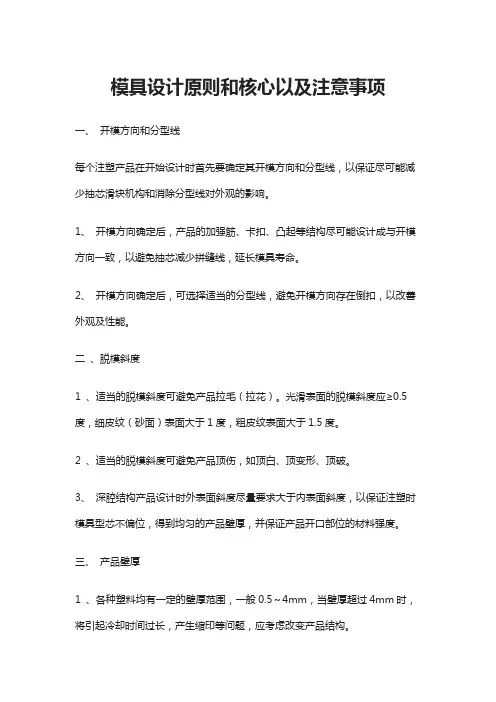

模具设计原则和核心以及注意事项 一、 开模方向和分型线每个注塑产品在开始设计时首先要确定其开模方向和分型线，以保证尽可能减少抽芯滑块机构和消除分型线对外观的影响。

1、 开模方向确定后，产品的加强筋、卡扣、凸起等结构尽可能设计成与开模方向一致，以避免抽芯减少拼缝线，延长模具寿命。

2、 开模方向确定后，可选择适当的分型线，避免开模方向存在倒扣，以改善外观及性能。

二 、脱模斜度1 、适当的脱模斜度可避免产品拉毛（拉花）。

光滑表面的脱模斜度应≥0.5度，细皮纹（砂面）表面大于1度，粗皮纹表面大于1.5度。

2 、适当的脱模斜度可避免产品顶伤，如顶白、顶变形、顶破。

3、 深腔结构产品设计时外表面斜度尽量要求大于内表面斜度，以保证注塑时模具型芯不偏位，得到均匀的产品壁厚，并保证产品开口部位的材料强度。

三、 产品壁厚1 、各种塑料均有一定的壁厚范围，一般0.5～4mm，当壁厚超过4mm时，将引起冷却时间过长，产生缩印等问题，应考虑改变产品结构。

2、壁厚不均会引起表面缩水。

3 、壁厚不均会引起气孔和熔接痕。

四、加强筋1、 加强筋的合理应用，可增加产品刚性，减少变形。

2、 加强筋的厚度必须≤ （0.5～0.7）T产品壁厚，否则引起表面缩水。

3、 加强筋的单面斜度应大于1.5°，以避免顶伤。

五、圆角1、 圆角太小可能引起产品应力集中，导致产品开裂。

2、圆角太小可能引起模具型腔应力集中，导致型腔开裂。

3、 设置合理的圆角，还可以改善模具的加工工艺，如型腔可直接用R刀铣加工，而避免低效率的电加工。

4 、不同的圆角可能会引起分型线的移动，应结合实际情况选择不同的圆角或清角。

六、 孔1 、孔的形状应尽量简单，一般取圆形。

2 、孔的轴向和开模方向一致，可以避免抽芯。

3 、当孔的长径比大于2时，应设置脱模斜度。

此时孔的直径应按小径尺寸（最大实体尺寸）计算。

4 、盲孔的长径比一般不超过4。

防孔针冲弯5 、孔与产品边缘的距离一般大于孔径尺寸。

简述模具制造的基本要求
模具制造的基本要求包括以下几个方面：
1. 设计要求：模具设计需要满足产品的功能要求和外形尺寸要求，确保产品的质量和性能。

设计中需要考虑材料选择、模具结构设计、工艺能力等方面的要求。

2. 制造精度要求：模具制造需要按照设计要求进行加工制造，保证模具的准确性和精度。

制造过程中需要注意尺寸偏差、几何形状误差、表面光洁度等方面的要求。

3. 寿命要求：模具的寿命直接影响到产品的成本和性能。

因此，在制造过程中需要选择合适的材料，进行适当的热处理和表面处理，以提高模具的硬度、抗磨性和耐腐蚀性。

4. 制造周期要求：模具制造的周期时间对产品的开发和生产进度有重要影响。

制造过程中需要合理安排工序和生产工艺流程，确保模具能够按时完成制造。

5. 成本控制要求：模具制造的成本影响着产品的竞争力。

制造过程中需要合理控制材料和加工成本，并在保证质量的前提下优化模具的结构和制造工艺，以降低成本。

总之，模具制造的基本要求是设计合理、精度高、寿命长、制造周期短且成本控制合理。

这样才能满足产品的制造需求，提高生产效率和产品质量。

前者主要是保护操作者的人身的安全，也包括降低生产噪声。 后者主要是防止设备事故，保证模具与压力机、注射机等设 备不受意外损伤。 模具在设计、制造、使用过程中易出现的安全问题主要有:操 作者疏忽大意，在冲床滑块下降时将手、臂、头等伸入模具 危险区;模具结构不合理，模具给手指进入危险区造成方便， 在冲压生产中工件或废料回升而没有预防的结构措施，或单 个毛坯在模具上定位不准确而需用手校正位置等;模具的外部 弹簧断裂飞出，模具本身具有尖锐的边角;塑料模具或模塑设 备中的热塑料逸出，压缩空气逸出，液压油逸出;
下一页 返回
第三节模具安全
裸露在外的热模具零件，绝缘保护不好的电接头;模具的安装、 调整、搬运不当，尤其是手工起重模具;压力机的安全装置发 生故障或损坏;在生产中，缺乏适当的交流和指导文件。
目前新生产的压力机，国家规定都必须附设安全保护装置才 能出厂。从事故发生的统计数据表明:在冲压生产中发生的人 身事故比一般机械加工多。压力机用的安全保护装置有安全 网、双手操作机构、摆杆或转板护手装置、光电或安全保护 装置等。在保障冲压加工的安全性方面，除压力机应具有安 全装置外，还必须使所设计的模具具有杜绝人身事故发生的 合理结构和安全措施。
(2)模具材料的加工工艺性能要求 具有良好的热加工工艺性 能，包括锻造、铸造、焊接、热处理等加工性能;具有良好的 冷加工工艺性能，包括切削、研磨、抛光等加工性能;具有良 好的特种加工工艺性能，包括电火花加工、化学与电化学加 工等加工性能。
上一页 下一页 返回
第二节模具寿命与模具材料
3.模具材料的选用原则 模具的种类很多，工作条件千差万别，对模具材料性能的要
上一页 下一页 返回
第三节模具安全
二、提高模具安全的措施 在设计模具时，不仅要考虑到生产效率、制件质量、模具成

薄壁模具设计标准规范薄壁模具设计标准规范是指在设计薄壁模具时需要遵守的一系列标准和规范。

下面是我为您总结的薄壁模具设计标准规范的内容，共700字。

1.模具设计基本要求薄壁模具设计要满足使用寿命长、高生产效率、良好的产品质量等基本要求。

模具材料应选择高强度、高硬度、高耐磨损的材料，模具结构要简单、紧凑，以减少生产过程中的变形和缺陷。

2.模具结构设计薄壁模具结构要尽量减少模具零件数量，减少模具组装和调试的时间。

模具应考虑便于加工和维修，并且要具有足够的刚性和稳定性以保证模具在生产过程中不变形。

3.薄壁模具壁厚设计薄壁模具的设计要注意壁厚的控制，壁厚过厚则会导致产品重量增加和加工难度提高，壁厚过薄则容易产生缺陷。

在设计过程中要考虑产品的用途和要求，合理确定壁厚。

4.薄壁模具的冷却系统设计薄壁模具在生产过程中容易产生热变形和热应力，因此冷却系统的设计至关重要。

冷却系统的设计应满足工艺要求，有效地降低模具温度，以提高模具寿命和产品质量。

5.模具表面处理为了减少产品的摩擦阻力和磨损，模具表面需要进行适当的处理。

常用的表面处理方法有热处理、电火花抛光、镜面抛光等，根据实际需要选择合适的方法进行处理。

6.薄壁模具的自动化设计薄壁模具的自动化设计可以提高生产效率，降低成本。

可以考虑引入自动送料装置、自动脱模装置、自动清理装置等，提高生产线的自动化程度。

7.薄壁模具的检测与质量控制薄壁模具制造完成后，需要进行一系列的检测与质量控制，以保证模具的质量。

常用的方法有三坐标测量、硬度测量、裂纹检测等，合格的模具才能进入生产环节。

总结起来，薄壁模具设计标准规范是在设计薄壁模具时需要遵循的一系列准则和规范。

它涵盖了模具基本要求、结构设计、壁厚设计、冷却系统设计、模具表面处理、自动化设计和质量控制等方面的内容，旨在保证薄壁模具的质量和性能，提高生产效率，减少生产成本，满足市场需求。
