模具浇口设计2009

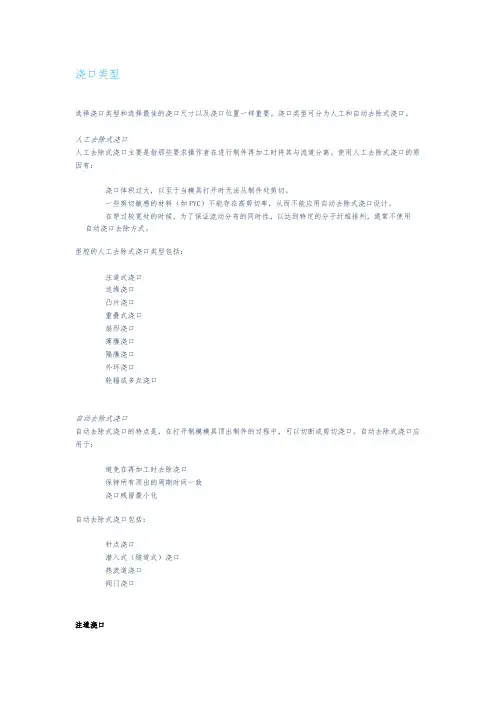

浇口类型选择浇口类型和选择最佳的浇口尺寸以及浇口位置一样重要。

浇口类型可分为人工和自动去除式浇口。

人工去除式浇口人工去除式浇口主要是指那些要求操作者在进行制件再加工时将其与流道分离。

使用人工去除式浇口的原因有：•浇口体积过大，以至于当模具打开时无法从制件处剪切。

•一些剪切敏感的材料（如PVC）不能存在高剪切率，从而不能应用自动去除式浇口设计。

•在穿过较宽处的时候，为了保证流动分布的同时性，以达到特定的分子纤维排列，通常不使用自动浇口去除方式。

型腔的人工去除式浇口类型包括：•注道式浇口•边缘浇口•凸片浇口•重叠式浇口•扇形浇口•薄膜浇口•隔膜浇口•外环浇口•轮辐或多点浇口自动去除式浇口自动去除式浇口的特点是，在打开制模模具顶出制件的过程中，可以切断或剪切浇口。

自动去除式浇口应用于：•避免在再加工时去除浇口•保持所有顶出的周期时间一致•浇口残留最小化自动去除式浇口包括：•针点浇口•潜入式（隧道式）浇口•热流道浇口•阀门浇口注道浇口推荐这种浇口应用于单型腔模具或要求对称充填的制件。

这种类型的浇口适合于较大壁厚处，这样保压压力将更为有效。

较短的浇口最好，这样模具充填更为快速，且压力损失较低。

浇口另一侧需配备一个冷料井。

使用这种浇口的劣势在于，流道（或注道）被修整之后，制件表面会产生浇口痕迹。

可以通过制件厚度来控制凝固，但凝固并不取决于制件厚度。

一般而言，在注道浇口附近的收缩率较低，而注道浇口处的收缩率较大。

这会导致浇口附近具有较高的拉伸应力。

尺寸起初，注道直径由机器射嘴来控制。

该注道直径必须比射嘴口直径大 0.5mm左右。

标准注道衬套的锥度为2.4度，开口面向制件。

因此可以通过注道长度来控制制件处附近的浇口直径，该直径应当比该处壁厚至少大 1.5mm或约为该处壁厚的两倍。

注道和制件的连结点应为放射状的，以避免应力裂化。

•锥角较小（最小为1度），可能导致在喷射过程中注道无法与注道衬套脱离。

•锥度较大，造成材料浪费且冷却时间延长。

最全的模具浇口设计，你都知道他们的优缺点吗浇口，亦称进料口，是连接分流道与型腔熔体的通道。

浇口选择恰当与否，直接关系到注塑制品能否完好、高质量地注射成型。

浇口位置对熔体流动前沿的形状和保压压力的效果都起着决定性的作用，因此，也决定了注塑制品的强度和其它性能。

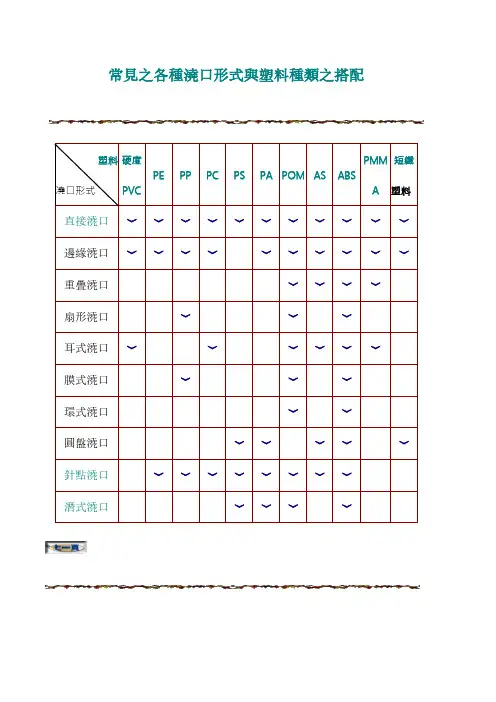

一.浇口的类型与位置在注塑模设计中，按浇口的结构形式和特点，常用的浇口形式有下列11种：1.直浇口即主流道浇口，属于非限制性浇口。

优点：塑料熔体由主流道的大端直接进入型腔，因此具有流动阻力小、流程短及补给时间长等特点。

这样的浇口有良好的熔体流动状态，熔体从型腔底面中心部位流向分型面，有利于排气；这种浇口形式使注塑制品和浇注系统在分型面上的投影面积最小，模具结构紧凑，注塑机受力均匀。

每晚八点有免费直播课程学习，私信老师即可免费学习！缺点：进料处有较大的残余应力，容易导致注塑制品翘曲变形，同时浇口较大，去除浇口痕迹较困难且痕迹较大，影响美观，所以，这类浇口多用于注射成型大中型长流程、深型腔、筒形或壳形注塑制品，尤其适合于聚碳酸酯、聚砜等高粘度塑料。

另外，这种形式的浇口只适合于单型腔模具。

在设计这类浇口时，为了减小与注塑制品接触处的浇口面积，防止该处产生缩口、变形等缺陷，一方面应尽量选用较小锥度的主流道锥角（为2-4°），另一方面应尽量减小定模板和定模座的厚度。

2.护耳浇口护耳浇口主要用于高透明的平板形塑料制品及变形要求很小的塑料制品。

优点：护耳浇口是在型腔侧面开设耳槽，熔体通过浇口冲击在耳槽侧面上产生摩擦热，从而改善了流动性，经调整方向和速度后，在护耳处均匀而平稳地进入型腔，可以避免喷流。

缺点：浇口切除较为困难，浇口痕迹较大。

3.点浇口点浇口尤其适用于圆桶形、壳形及盒形塑料制品。

对于较大的平板形塑料制品，可以设置多个点浇口，以减小翘曲变形；对于薄壁塑料制品，浇口附近的剪切速率过高，残余应力大，容易开裂，可局部增加浇口处的壁厚。

优点：点浇口位置限制小，浇口痕迹小，开模时浇口可自动拉断，有利于自动化操作。

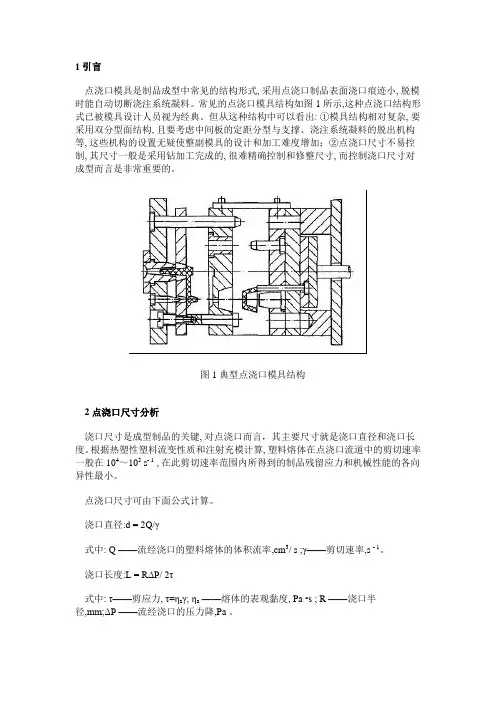

1 引言点浇口模具是制品成型中常见的结构形式, 采用点浇口制品表面浇口痕迹小, 脱模时能自动切断浇注系统凝料。

常见的点浇口模具结构如图1 所示,这种点浇口结构形式已被模具设计人员视为经典。

但从这种结构中可以看出: ①模具结构相对复杂, 要采用双分型面结构, 且要考虑中间板的定距分型与支撑、浇注系统凝料的脱出机构等, 这些机构的设置无疑使整副模具的设计和加工难度增加；②点浇口尺寸不易控制, 其尺寸一般是采用钻加工完成的, 很难精确控制和修整尺寸, 而控制浇口尺寸对成型而言是非常重要的。

图1 典型点浇口模具结构2 点浇口尺寸分析浇口尺寸是成型制品的关键, 对点浇口而言，其主要尺寸就是浇口直径和浇口长度。

根据热塑性塑料流变性质和注射充模计算, 塑料熔体在点浇口流道中的剪切速率一般在104～105 s- 1 , 在此剪切速率范围内所得到的制品残留应力和机械性能的各向异性最小。

点浇口尺寸可由下面公式计算。

浇口直径:d = 2Q/γ式中: Q ——流经浇口的塑料熔体的体积流率,cm3/ s ;γ——剪切速率,s - 1。

浇口长度:L = RΔP/2τ式中: τ——剪应力, τ=ηaγ;ηa——熔体的表观黏度, Pa •s ; R ——浇口半径,mm;ΔP——流经浇口的压力降,Pa 。

从压力公式中可以看出, 浇口长度越长, 压力损失越大。

为保证型腔内成型时有足够的压力, 整个浇注系统的压力损失(包括浇口的压力损失) 应该在压力损失范围内,以此来确定最小、最合理的浇口尺寸。

成型制品所需的成型压力一般为30～50 MPa ,而熔料流经注塑机料筒和喷嘴的压力损失一般在10～20 MPa 。

因此,由注射机的注射压力值和成型所需的压力值可反推出浇注系统(包括浇口) 的压力损失值,从而确定浇口的长度尺寸。

在确定点浇口直径时, 设计人员一般按经验值取,往往先取一小值,待试模时再根据实际注射情况修正浇口尺寸。

而上述的典型点浇口结构, 由于模具被固定在注机上,其尺寸的修正并不容易做到,因此确定合理的浇口尺寸和在试模过程中做到对浇口尺寸的方便修正是非常重要的。

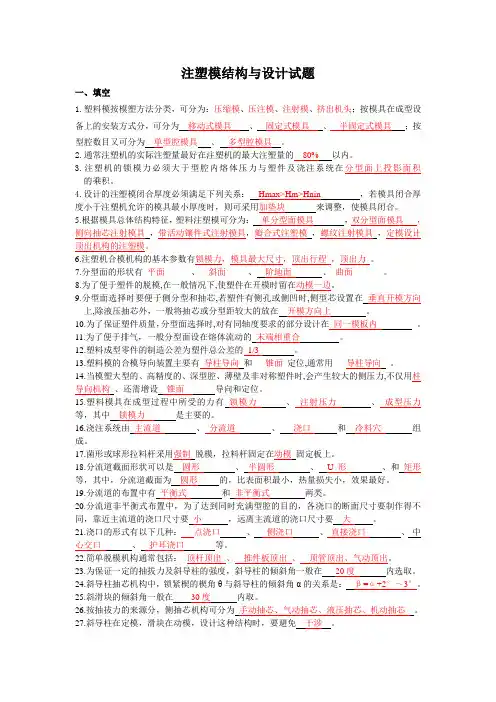

注塑模结构与设计试题一、填空1.塑料模按模塑方法分类，可分为：压缩模、压注模、注射模、挤出机头；按模具在成型设备上的安装方式分，可分为移动式模具、固定式模具、半固定式模具；按型腔数目又可分为单型腔模具、多型腔模具。

2.通常注塑机的实际注塑量最好在注塑机的最大注塑量的80%以内。

3.注塑机的锁模力必须大于型腔内熔体压力与塑件及浇注系统在分型面上投影面积的乘积。

4.设计的注塑模闭合厚度必须满足下列关系：Hmax>Hm>Hnin，若模具闭合厚度小于注塑机允许的模具最小厚度时，则可采用加垫块来调整，使模具闭合。

5.根据模具总体结构特征，塑料注塑模可分为：单分型面模具，双分型面模具，侧向抽芯注射模具，带活动镶件式注射模具，瓣合式注塑模，螺纹注射模具，定模设计顶出机构的注塑模。

6.注塑机合模机构的基本参数有锁模力，模具最大尺寸，顶出行程，顶出力。

7.分型面的形状有_平面______、__斜面_____、阶地面、_曲面_______。

8.为了便于塑件的脱模,在一般情况下,使塑件在开模时留在动模一边。

9.分型面选择时要便于侧分型和抽芯,若塑件有侧孔或侧凹时,侧型芯设置在垂直开模方向上,除液压抽芯外，一般将抽芯或分型距较大的放在开模方向上。

10.为了保证塑件质量，分型面选择时,对有同轴度要求的部分设计在同一模板内。

11.为了便于排气，一般分型面设在熔体流动的末端相重合。

12.塑料成型零件的制造公差为塑件总公差的1/3 。

13.塑料模的合模导向装置主要有导柱导向和___锥面_定位,通常用___导柱导向_。

14.当模塑大型的、高精度的、深型腔、薄壁及非对称塑件时,会产生较大的侧压力,不仅用柱导向机构、还需增设锥面导向和定位。

15.塑料模具在成型过程中所受的力有锁模力、注射压力、成型压力等，其中锁模力是主要的。

16.浇注系统由主流道、分流道、浇口和冷料穴组成。

17.菌形或球形拉料杆采用强制脱模，拉料杆固定在动模固定板上。

1.概述浇口是连接流道与制品的直接通道，浇口的类型和尺寸对制品的成型起着至关重要的作用。

常用浇口的种类有大水口、侧浇口、潜浇口、弯钩浇口、隧道式浇口和三板模点浇口。

在汽车模具浇口设计时，选择浇口类型及尺寸可参考客户提供的样件，或者参考类似模具母本，然后由CAE 分析出合理的位置及尺寸，如有不确定因素应进行评审得出结果。

2. 浇口设计2.1大水口ØA和SRB 需要与注塑机匹配，大于注塑机对应尺寸， ØC 由CAE 提供，H 尽量小于80mm。

（如图1）2.2侧浇口常见的有直通式侧浇口、扇形侧浇口和搭接式侧浇口。

注意：侧浇口不能设计在皮纹等外观面边缘！2.2.1直通式侧浇口：L 为2mm，W 和H 由CAE 分析提供，W 等于或略小于分流道宽度。

（如图2） 图1 大水口图2 直通式侧浇口2.2.2扇形侧浇口：L为2mm，浇口尺寸CAE 提供。

（如图3）图3 扇形侧浇口2.2.3搭接式侧浇口：L 为2mm，W 为1.5mm，H2为1.2-1.8mm，T 为产品壁厚，H1为分流道高度。

（如图4）图4 搭接侧浇口2.3潜浇口多设计在产品的筋位或侧壁上，如果产品形状无法设计可增加辅助筋位（如图5）或借助顶杆（如图6）。

主要分推切式和拉切式，浇口的截面形状基本形式是圆形（如图7），可变化为矩形（如图8）。

图5 加辅助筋位潜浇口图6 加辅助顶杆潜浇口图8 截面为矩形潜浇口图7 基本形式潜浇口2.3.1基本形式的潜浇口参数（如图9）。

图9 基本形式的潜浇口2.3.2辅助顶杆潜浇口参数（如图10）。

图10 基本形式的潜浇口2.3.3拉切式潜浇口参数（如图11）。

图11 拉切式潜浇口2.3.4对于潜浇口，浇口和流道最好分别设计到前模和后模，这样浇口拉断时受力和变形都比较好，但是如果流道设计到前模，热流道喷嘴需要加工形状，所以潜浇口设计时不限制浇口和流道是否分别在前后模，但是浇口的设计和流道的设计都要符合标准。

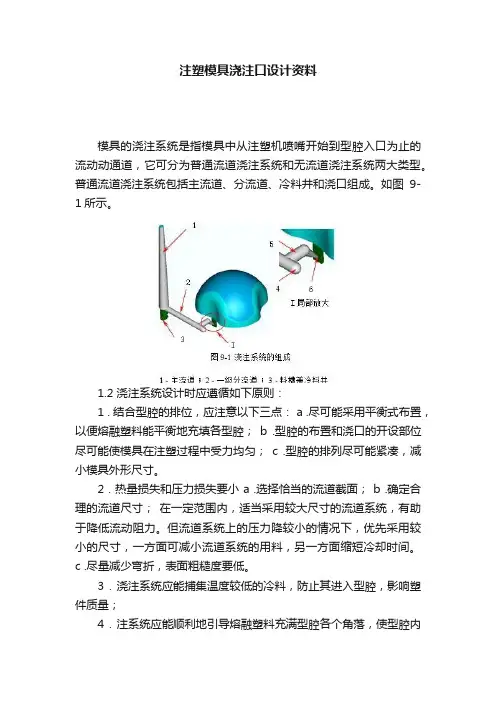

注塑模具浇注口设计资料模具的浇注系统是指模具中从注塑机喷嘴开始到型腔入口为止的流动动通道，它可分为普通流道浇注系统和无流道浇注系统两大类型。

普通流道浇注系统包括主流道、分流道、冷料井和浇口组成。

如图9-1所示。

1.2 浇注系统设计时应遵循如下原则：1 . 结合型腔的排位，应注意以下三点： a .尽可能采用平衡式布置，以便熔融塑料能平衡地充填各型腔；b .型腔的布置和浇口的开设部位尽可能使模具在注塑过程中受力均匀；c .型腔的排列尽可能紧凑，减小模具外形尺寸。

2 . 热量损失和压力损失要小 a .选择恰当的流道截面； b .确定合理的流道尺寸；在一定范围内，适当采用较大尺寸的流道系统，有助于降低流动阻力。

但流道系统上的压力降较小的情况下，优先采用较小的尺寸，一方面可减小流道系统的用料，另一方面缩短冷却时间。

c .尽量减少弯折，表面粗糙度要低。

3 . 浇注系统应能捕集温度较低的冷料，防止其进入型腔，影响塑件质量；4 . 注系统应能顺利地引导熔融塑料充满型腔各个角落，使型腔内气体能顺利排出；5 . 防止制品出现缺陷；避免出现充填不足、缩痕、飞边、熔接痕位置不理想、残余应力、翘曲变形、收缩不匀等缺陷。

6 . 浇口的设置力求获得最好的制品外观质量浇口的设置应避免在制品外观形成烘印、蛇纹、缩孔等缺陷。

7 . 口应设置在较隐蔽的位置，且方便去除，确保浇口位置不影响外观及与周围零件发生干涉。

8 . 考虑在注塑时是否能自动操作 9 .考虑制品的后续工序，如在加工、装配及管理上的需求，须将多个制品通过流道连成一体。

流道设计1 主流道的设计(1) 定义：主流道是指紧接注塑机喷嘴到分流道为止的那一段流道，熔融塑料进入模具时首先经过它。

一般地，要求主流道进口处的位置应尽量与模具中心重合。

(2) 设计原则：热塑性塑料的主流道，一般由浇口套构成，它可分为两类：两板模浇口套和三板模浇口套。

参照图9-2，无论是哪一种浇口套，为了保证主流道内的凝料可顺利脱出,应满足:D = d + (0.5 ~ 1) mm (1) R1= R2 + (1 ~ 2) mm冷料井的设计 (1) 定义及作用：冷料井是为除去因喷嘴与低温模具接触而在料流前锋产生的冷料进入型腔而设置。

注塑模浇口的设计姓名：班级：学号：指导老师：（单位：盐城技师学院邮编：224002）2009-04-07注塑模浇口的设计【摘要】对于多型腔模具，调节浇口的尺寸，还可以使非平衡布置的型腔达到同时进料的目的。

浇口还起着较早固化、防止型腔中熔体倒流的作用。

浇口通常是浇注系统最小截面部分，这有利于在塑件的后加丁中塑件与浇口凝料的分离。

【关键词】冷料井外观要求熔接痕一、塑料模具的现状及发展1、国外模具技术发展及目前水平模具产品是工业产品制造的基础，模具技术已成为衡量一个国家产品制造水平的重要标志之一。

西方发达国家为了适应工业产品品种多、更新快、市场竞争激烈的局面，加强了对生产周期短、精度高、寿命长、成本低的模具产品的研究和开发，近十多年来，国外先进国家的模具技术水平得到了飞速发展.2、国内模具技术发展及目前水平我国模具行业近年来发展很快,据不完全统计,目前模具生产厂点共有2万多家,从业人员约50万人,全年模具产值约360亿元,总量供不应求,出口约2亿美元,进口约10亿美元。

当前,我国模具行业的发展具有如下特征:大型、精密、复杂、长寿命中高档模具及模具标准件发展速度快于行业总体发展水平;塑料模和压铸模成比例增长;专业模具厂家数量及其生产能力增加较快;“三资”企业及私营企业发展迅速;股份制改造步伐加快等。

从地区分布来看,以珠江三角洲和长江三角洲为中心的东南沿海地区发展快于中西部地区,南方的发展快于北方.目前发展最快、模具生产最集中的省份是广东和浙江,其模具产值约占全国总产值的60%以上。

我国模具总量虽然已位居世界第三,但设计制造水平总体上落后于德、美、日、法、意等发达国家,模具商品化和标准化程度也低于国际水平。

随着中国加入W T O,逐渐成为世界制造业的重要基地,将要求我国的产品要有创新性,并且要有更高的质量、更低的成本并在更快的时间内提供给市场。

作为产品制造的重要工艺装备、国民经济的基础工业之一的模具工业将直接面对竞争的第一线,模具工业除其需要“高技艺”的从业人员外,还需要更多的“高技术”来保证。

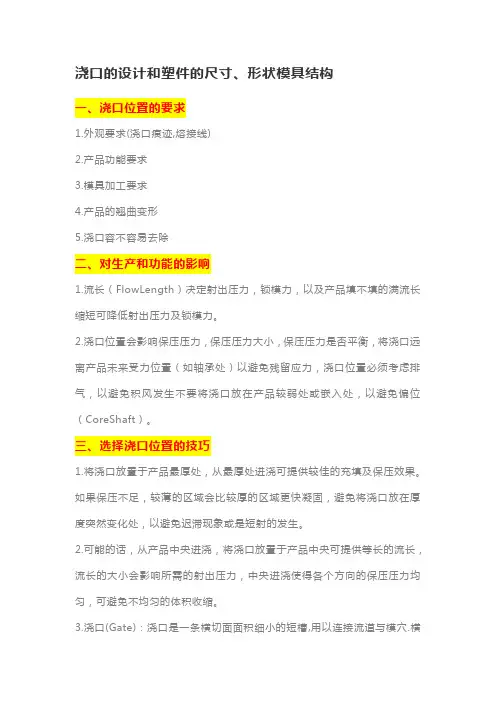

浇口的设计和塑件的尺寸、形状模具结构一、浇口位置的要求1.外观要求(浇口痕迹,熔接线)2.产品功能要求3.模具加工要求4.产品的翘曲变形5.浇口容不容易去除二、对生产和功能的影响1.流长（FlowLength）决定射出压力，锁模力，以及产品填不填的满流长缩短可降低射出压力及锁模力。

2.浇口位置会影响保压压力，保压压力大小，保压压力是否平衡，将浇口远离产品未来受力位置（如轴承处）以避免残留应力，浇口位置必须考虑排气，以避免积风发生不要将浇口放在产品较弱处或嵌入处，以避免偏位（CoreShaft）。

三、选择浇口位置的技巧1.将浇口放置于产品最厚处，从最厚处进浇可提供较佳的充填及保压效果。

如果保压不足，较薄的区域会比较厚的区域更快凝固，避免将浇口放在厚度突然变化处，以避免迟滞现象或是短射的发生。

2.可能的话，从产品中央进浇，将浇口放置于产品中央可提供等长的流长，流长的大小会影响所需的射出压力，中央进浇使得各个方向的保压压力均匀，可避免不均匀的体积收缩。

3.浇口(Gate)：浇口是一条横切面面积细小的短槽,用以连接流道与模穴.横切面面积所以要小,目的是要获得以下效果:1）模穴注不久,浇口即冷结2）除水口简易3）除水口完毕,仅留下少许痕迹4）使多个模穴的填料较易控制5）减少填料过多现象设计浇口的方法并无硬性规定,大都是根据经验而行,但有两个基本要素须加以折衷考虑:1.浇口的横切面面积愈大愈好,而槽道之长度则愈短愈佳,以减少塑料通过时的压力损失. 模具达人微信：mujudaren2.浇口须细窄,以便容易冷结及防止过量塑料倒流.故此浇口在流道中央,而它的横切面应尽可能成圆形.不过,浇口的开关通常是由模件的开关来决定的.3.浇口尺寸：浇口的尺寸可由横切面积和浇口长度定出,下列因素可决定浇口最佳尺寸: 1）胶料流动特性2）模件之厚薄3）注入模腔的胶料量4）熔解温度5）工模温度决定浇口位置时,应紧守下列原则:1.注入模穴各部份的胶料应尽量平均.2.注入工模的胶料,在注料过程的各阶段,都应保持统一而稳定的流动前线.3.应考虑可能出现焊痕,气泡,凹穴,虚位,射胶不足及喷胶等情况.4.应尽量使除水口操作容易进行,最好是自动操作.5.浇口的位置应与各方面配合。

如何设计注塑模具的浇口？浇口的设计和塑件的尺寸、形状模具结构，注射工艺条件及塑件性能等因素有关。

但就基本作用来说，浇口截面要小，长度要短，因为只有这样才能满足增大流料速度，快速冷却封闭，便于塑件分离以及浇口残痕最小等要求。

1. 浇口位置需要满足的5个要求1）外观要求(浇口痕迹,熔接线)2）产品功能要求3）模具加工要求4）产品的翘曲变形5）浇口容不容易去除6）成型工艺易掌控2. 对生产和功能的影响1）流长决定射出压力，锁模力，以及产品填不填的满流长缩短可降低射出压力及锁模力。

2）浇口位置会影响保压压力，保压压力大小，保压压力是否平衡，将浇口远离产品受力位置（如轴承处）以避免残留应力，浇口位置必须考虑排气，以避免积风发生，不要将浇口放在产品较弱处或嵌入处，以避免偏位。

3. 选择浇口位置的技巧（1）浇口浇口是一条横切面面积细小的短槽,用以连接流道与模穴。

横切面面积所以要小,目的是要获得以下效果:1）模穴注不久,浇口即冷结2）除水口简易3）除水口完毕,仅留下少许痕迹4）使多个模穴的填料较易控制5）减少填料过多现象（2）浇口位置以及尺寸1）将浇口放置于产品最厚处，从最厚处进浇可提供较佳的充填及保压效果。

如果保压不足，较薄的区域会比较厚的区域更快凝固，避免将浇口放在厚度突然变化处，以避免迟滞现象或是短射的发生。

2）可能的话，从产品中央进浇，将浇口放置于产品中央可提供等长的流长，流长的大小会影响所需的射出压力，中央进浇使得各个方向的保压压力均匀，可避免不均匀的体积收缩。

3）当塑料流入流道时,塑料接近模面最先降热(冷却)及凝固。

塑料再向前流动时只是在此凝固的塑料层流过。

又由于塑料是低传热物质，固态的塑料形成绝绿层及保持层的仍可流动。

所以,在理想的情况下,浇口应设置在横流道层位置,使得最佳的塑料流动效应。

此情况最常见于圆形及六角形的横流道.然而梯形的横流道无法达致此效果,因浇口不能设置于流道的中间位置。

决定浇口位置时,应紧守下列原则：1）注入模穴各部份的胶料应尽量平均；2）注入工模的胶料,在注料过程的各阶段,都应保持统一而稳定的流动前线；3）应考虑可能出现焊痕,气泡,凹穴,虚位,射胶不足及喷胶等情况；4）应尽量使除水口操作容易进行,最好是自动操作；5）浇口的位置应与各方面配合。

塑料管爪形浇口模具设计
1.引言
2.模具设计步骤
2.1.确定浇口形状
在塑料管注射成型中，爪形浇口被广泛应用。

爪形浇口有助于塑料管的冷却和收缩，提高成型品的质量。

因此，在设计模具时，应选择合适的爪形浇口形状。

常见的爪形浇口形状有Y形、H形、L形等。

2.2.确定浇口尺寸
浇口尺寸的选择要根据塑料管的尺寸和注射压力确定。

一般来说，浇口尺寸越小，注射压力越高，反之亦然。

同时，浇口尺寸还与模具的开合速度有关。

为了保证浇口的正常运行，需要在模具设计过程中合理选择浇口尺寸。

2.3.定位及设计浇口的固定装置
浇口的位置和固定装置的设计是塑料管爪形浇口模具设计过程中的重要环节。

应该保证浇口的位置正确，以避免塑料管在注射成型过程中出现错位或偏移，从而影响成型品的质量。

同时，固定装置的设计也应合理，以确保浇口的固定牢固，不会因为运动而产生松动。

2.4.考虑浇演与冷却
为了确保塑料管在注射成型过程中能够充分冷却，还需要在模具设计过程中考虑浇演和冷却系统的设置。

浇演系统应设计合理，以保证塑料能够充分流动到模具的每个部分，冷却系统应设计合理，以确保塑料管在注射成型后能够快速冷却并保持形状稳定。

3.结论。
