TM 高斯计使用说明书

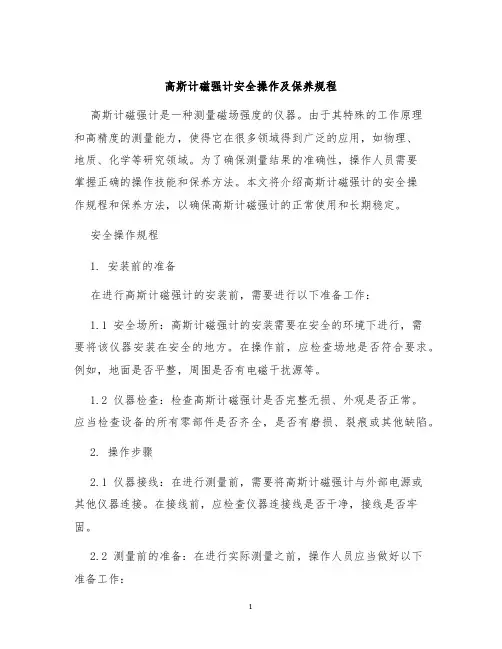

高斯计磁强计安全操作及保养规程高斯计磁强计是一种测量磁场强度的仪器。

由于其特殊的工作原理和高精度的测量能力，使得它在很多领域得到广泛的应用，如物理、地质、化学等研究领域。

为了确保测量结果的准确性，操作人员需要掌握正确的操作技能和保养方法。

本文将介绍高斯计磁强计的安全操作规程和保养方法，以确保高斯计磁强计的正常使用和长期稳定。

安全操作规程1. 安装前的准备在进行高斯计磁强计的安装前，需要进行以下准备工作：1.1 安全场所：高斯计磁强计的安装需要在安全的环境下进行，需要将该仪器安装在安全的地方。

在操作前，应检查场地是否符合要求。

例如，地面是否平整，周围是否有电磁干扰源等。

1.2 仪器检查：检查高斯计磁强计是否完整无损、外观是否正常。

应当检查设备的所有零部件是否齐全，是否有磨损、裂痕或其他缺陷。

2. 操作步骤2.1 仪器接线：在进行测量前，需要将高斯计磁强计与外部电源或其他仪器连接。

在接线前，应检查仪器连接线是否干净，接线是否牢固。

2.2 测量前的准备：在进行实际测量之前，操作人员应当做好以下准备工作：•仔细查看仪器使用说明，了解测量方法和测量范围，避免过高或过低的测量范围导致测量失误。

•仪器的工作环境应当保持稳定，避免震动和温度的变化。

•避免静电干扰：在高斯计磁强计测量前，应当避免静电干扰。

例如，应将静电消除。

2.3 测量过程中的注意事项：在进行实际测量时，需要注意以下事项：•测量过程中需要耐心仔细，保证测量结果的准确性。

•在测量中如果需要对高斯计磁强计进行调整，则应当按照正确的操作步骤进行，避免操作不当导致仪器出现损坏等问题。

•避免电磁干扰：如电缆、磁铁等磁场干扰，需要保持一定的距离，避免影响测量结果。

3. 测量完成后的操作在完成高斯计磁强计的测量后，应进行以下操作：3.1 关闭仪器：在使用完高斯计磁强计之后，应当按照正确的操作步骤关闭仪器。

避免长时间不正确使用损坏仪器。

3.2 仪器拆卸：在拆卸高斯计磁强计时，应当按照正确的方法进行。

强力高斯计使用方法嘿，你问强力高斯计使用方法啊？那咱就来好好说说。

这强力高斯计呢，用起来可得小心点儿。

首先，拿到高斯计，先检查检查外观。

看看有没有破损啊、划痕啊啥的。

要是外表就有问题，那说不定里面也有毛病呢。

就像你买个新手机，得先看看外观有没有损坏一样。

然后呢，打开高斯计，看看显示屏亮不亮，数字显示清不清楚。

要是显示屏有问题，那可就没法准确测量了。

可以先找个已知磁场强度的地方试试，看看高斯计显示得准不准。

就像你买个秤，得先试试准不准。

接着，把高斯计的探头拿出来。

探头可重要啦，它是用来测量磁场的。

把探头放在要测量的地方，注意要放稳了，不能乱动。

要是探头晃来晃去，测量结果肯定不准。

就像你拿尺子量东西，得把尺子放稳了一样。

在测量的时候，要注意观察高斯计的读数。

看看磁场强度是多少，是不是在正常范围内。

要是读数不正常，就得找找原因。

可能是测量的地方有干扰，也可能是高斯计出问题了。

就像你看温度计，要是温度不正常，就得想想是咋回事。

另外，不同的磁场强度可能需要不同的测量范围。

要是磁场很强，就得把高斯计的测量范围调大点儿；要是磁场很弱，就得调小点儿。

不然可能测不出来或者不准确。

就像你用望远镜看远处和近处的东西，得调整焦距一样。

我给你讲个例子哈。

我有个朋友在工厂里用强力高斯计。

有一次，他没注意把探头放在了一个有干扰的地方，结果测量出来的结果偏差很大。

后来他换了个地方，重新测量，就准确多了。

所以啊，强力高斯计使用方法很重要，得认真对待，才能准确测量磁场强度。

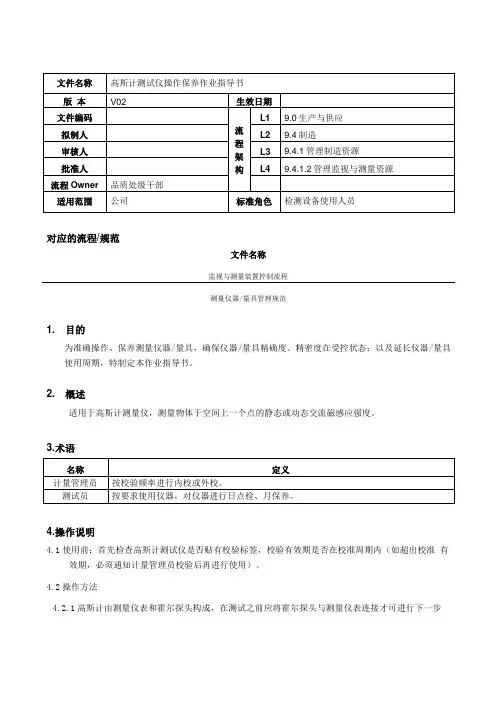

对应的流程/规范
文件名称
监视与测量装置控制流程
测量仪器/量具管理规范
1. 目的
为准确操作、保养测量仪器/量具，确保仪器/量具精确度、精密度在受控状态；以及延长仪器/量具使用周期，特制定本作业指导书。

2. 概述
适用于高斯计测量仪，测量物体于空间上一个点的静态或动态交流磁感应强度。

3.术语
4.操作说明
4.1使用前：首先检查高斯计测试仪是否贴有校验标签，校验有效期是否在校准周期内（如超出校准有
效期，必须通知计量管理员校验后再进行使用）。

4.2操作方法
4.2.1高斯计由测量仪表和霍尔探头构成，在测试之前应将霍尔探头与测量仪表连接才可进行下一步
骤, 如以下图示；
定值镇
开机谑4.2.2长按开关机键ON/OFF启动设备进入测量界面;
4.2.3将霍尔探头平行放置接触样品表面开始测量;
4.2.4测量完成记录相应测量数据，不使用时应及时关掉电源；
4.3每日点检项：
4.3.1每日交班时测试员按《日常点检表》要求项点检记录，发现异常及时反馈，如未及时反馈造成仪器
损坏，将追究其相应责任；
4.3.2仪器超过一周不使用时取出电池保存，以免泄露损坏仪器。

5 相关文件
6记录的保存
7文件拟制/修订记录。

8000系列高斯/特斯拉计第一部分引言说明8000系列高斯计/特斯拉计利用霍尔探头测量磁感应强度，测量单位是G、T、A/m、Oe。

可以一个平衡状态及交互领域使用其测量磁感应强度；测量值可低于10μGauss （0.001 μT）或超过30万高斯（ 30特斯拉），在高达50 kHz的频率测量下，具有极高的精度和分辨率。

通过高斯计内的数据对每个通道进行标准化及线性化。

当探头的温度发生变化时，通过温度补偿霍尔探头，设备可以校正其中的错误。

用户界面显示面板高分辨率达到600×480(像素)，清晰的TFT 彩色LCD 显示屏。

操作者可以自己调节显示器和仪器的字体大小，这样使操作者更容易观察屏幕信息；可以使用前面板快速启动，每条通道都拥有自己独立的设置键。

此外每个按键上都有背景光，当工作时显示其处于工作状态。

其他一些常用功能通过菜单系统操作使用；说明注意：每个通道独立运行并且具有以下特征；自动设置范围基于目前被测量的磁感应强度可手动选择四个测量范围或仪器自动选择最佳范围。

校零归零功能使用户消除探测器附近的（包括地球带来的）或者电器设备产生的不利磁场。

“零通量室”是仪器其中的一个配件,可以保护探头使在操作过程中不受外部磁场影响。

保持功能保持功能使得设备可以“保持”,使得显示器显示测量到的最高及最低磁感应强度；保持功能包括捕获脉冲快速变化时的波峰和波谷，计算信号缓慢变化时的最大和最小的值。

相对性另一个功能,称为“相对模式”,允许大幅度的读数受到抑制，这样小的变化在更大的领域可以直接观测到。

更新间隔读数更新间隔可以自己调整。

调整到短的更新间隔时，此感应强度的快速波动可以观察到；长的更新间隔在测量磁感应强度时提供更高的分辨率及稳定性；模拟输出每个通道可以从标准BNC连接器提供了一个修正和未修正的模拟输出信号。

修正后的输出信号经过霍尔探头和仪器补偿温度及消除频率变化的影响,以及非线性计算后的输出的信号。

未修正的信号输出及修正后的信号输出都提供一段波形或者记录输出数据，并伴有3v和10v的满刻度的输出范围；修正输出刻度到9.9v，有效增量为0.1v（可调节刻度当前不支持）。

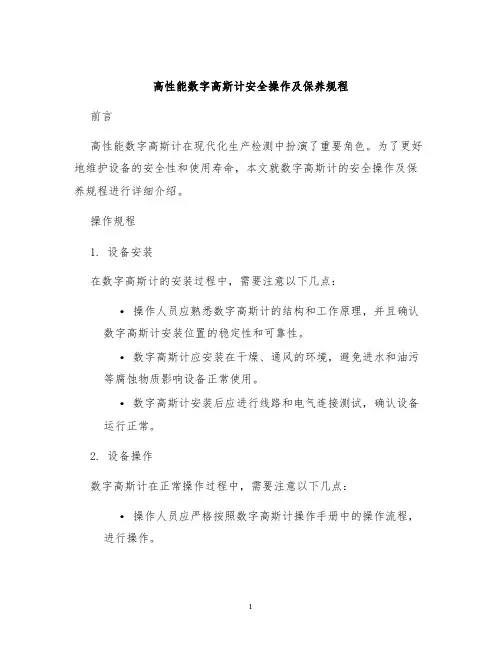

高性能数字高斯计安全操作及保养规程前言高性能数字高斯计在现代化生产检测中扮演了重要角色。

为了更好地维护设备的安全性和使用寿命，本文就数字高斯计的安全操作及保养规程进行详细介绍。

操作规程1. 设备安装在数字高斯计的安装过程中，需要注意以下几点：•操作人员应熟悉数字高斯计的结构和工作原理，并且确认数字高斯计安装位置的稳定性和可靠性。

•数字高斯计应安装在干燥、通风的环境，避免进水和油污等腐蚀物质影响设备正常使用。

•数字高斯计安装后应进行线路和电气连接测试，确认设备运行正常。

2. 设备操作数字高斯计在正常操作过程中，需要注意以下几点：•操作人员应严格按照数字高斯计操作手册中的操作流程，进行操作。

•数字高斯计正常工作时应保持设备表面清洁，每日至少一次擦拭表面及检查设备是否正常启动。

•操作过程中应小心翼翼，避免过度震动、撞击等操作，避免设备运行过程中产生的误差等问题。

3. 设备存放与维护数字高斯计在存放和维护过程中，需要注意以下几点：•数字高斯计长期未使用时，应注意保养，并将设备放置在干燥、通风的环境，避免氧化腐蚀和潮湿问题的影响。

•数字高斯计维护时，应先关闭设备并且切断电源，然后进行清洁，并使用干布等工具进行擦拭设备表面，不要使用防腐和有机溶剂等含油或强酸性物质对设备进行清洁。

•长时间不使用的数字高斯计应起动并运行数分钟，以确保设备可靠运行。

保养规程1. 日常检查•自检：启动设备时，应对设备进行自检，若未完成自检，应停止使用设备。

•检查设备通风口，防止积灰、影响散热。

•检查设备的所有机械连接部件是否松动，磨损是否严重，如存在问题应及时更换或修理。

•检查设备液晶屏幕是否正常显示，若不正常，应及时联系维修人员检修。

2. 周期性保养•更换电池：数字高斯计的电池寿命通常为6个月，需定期更换新电池。

•检查电源线路：电源结构应牢固，不可拧扭、损坏、漏电和接触不良，应每半年进行检查。

•检查微控器：或许关键的元器件，应每年进行详细检查和维护。

手持式高斯计操作指导书（ISO9001-2015）一、目的为了确保评价对设备仪器的规范使用和能公司产品正确检验，特制定此操作规程。

二、范围：适用于产品及零部件对实验环境有特殊要求的各项性能测试。

三、职责权限：评价中心制定此规程，确保仪器能使用规范使用及维护。

四、技术参数：1、测量范围：0～200～2000mT2、灵敏度：0.01 mT. 0.1 mT3、被测磁场：交流、直流磁场4、磁场频率： DC～200Hz5、显示方法：液晶显示五、用途：测量铁磁物质的磁场的剩余值。

六、操作步骤：1、用手指按住仪器反面“OPEN”处（如右图所示），向下推出电池盖板，将4节5号电池按照底盖上所标极性装入电池盒中，然后向上推上电池盖板（注意：切勿装反极性，以免损坏仪器）。

2、安装传感器。

将霍尔传感器插头（D插入仪器前面板的传对准凸处）。

3、按下面板上的“电源开关”键。

4、量程选择: 当重复按“量程”键时，测量范围在200mT、2000mT之间转换。

5、选择直流／交流：当重复按“直流／交流”键时，液晶显示屏会按下图交替变化，表示测量直流磁场或者交流磁场。

（在测量直流磁场时，有‘N’或‘S’极性显示）。

6、选择显示单位：当重复按“单位”键（自时，显示单位会在mT和Gs之间转换。

7、置零：在非保持的状态下将传感器远离磁场，如显示屏上显示不为0，可按“置零／峰值重置”键，使之为零。

注意：如测量中需要转换量程或转换交流／直流测量，都必须重新置零，再重新测量；或者测量之前先逐一全部按“置零／峰值重置”键置零。

8、选择峰值保持测量：当重复按“峰值保持”键时，可选择普通测量或峰值保持测量。

9、霍尔传感器的使用方法：①、传感器测量时前端的霍尔元件与被测磁场的磁力线方向垂直穿过。

②、手持传感器的测量磁场说明，手握传感器，用传感器前端霍尔元件凹面（即带圆点标示面）轻轻接触被测磁体的表面或所测的空间磁场位置。

③、手握传感器将前端霍尔元件（在传感器的横截面）与被测物体垂直放置并轻轻接触到被测物体的表面或者所需要测量的空间磁场位置。

特斯拉计操作手册 1概述简单介绍技术指标%20%—80%各部分名称及功能1、传感器插座：用于连接传感器和仪器。

2、LCD ：液晶显示。

3、校准电位器：用于调节传感器的供电电流。

4、调零电位器：将传感器置于零磁场内，如有数值显示则调节调零电位器使显示为零。

5、校准与测量转换开关：将开关按下则由测量数据显示切换到显示传感器供电电流的数值。

6、量程转换开关：将开关按下则由20MT 切换到200MT 的量程。

7、电源开关：按下则导通。

8、外接9V 电源插孔：将外接点连接后则使用AC220V 工作。

9、电池盒：用于放置9V 叠层电池。

2操作方法装上电池，调整调零旋钮至显示为零。

按下20mT 量程转换开关。

把特斯拉计传感器头部的凹陷圆点垂直放置在地感器表面上方，其顶部与钢轨表面垂直距离110mm 。

显示的数值为该点的磁感应强度，此数值为mT 值，1mT ＝10Gs ，不得少于40Gs 。

仪器在测试完毕后，将电池盒中电池拿出。

12 3678 4 5 9特斯拉计3注意事项磁铁磁性比较强，检查、测量地感应器时要注意安全，尽量使手表、磁卡、呼机、手机等远离磁铁。

特斯拉计在校准状态时，如不能调至传感器的校准值，则恒流源系统出现故障，应首先检查电源工作电压是否正常，再进一步检查连接线及元器件。

当特斯拉计在测量状态时，如果调解状态不起作用，则调零系统出现故障，可检查供电电源是否正常。

运算放大电路是否损坏，显示表是否正常。

当特斯拉计在测量状态时，测量磁性体无读数，则应首先检查供电电源是否正常，其次是检查传感器是否损坏，接线是否断裂。

传感器不可受力、不可撞击、不可挤压，以免损害。

特斯拉计测试仪应避免在不符合使用环境条件下使用。

四、地面感应器的技术参数及检测标准1.地面感应器位于钢轨外侧，中心距钢轨中心200±20mm。

2.地感器主要技术参数：年衰减量<8‰,工作温度≤80°C。

3.测量地面感应器磁场强度采用特斯拉计，型号HT20A。

日本强力TM701高斯计强力高斯计TM701说明书第一次使用时,安装4节(R-6)干电池.在主机背部,按下(OPEN)打开电池箱盖,放入电池,并保证电池正负极方向正确. 强力高斯计TM701注意一定使用规定的(R-6)干电池,其它非制空权的电池组可导致使用失效.1,连接探头,确保高斯计开关在”OFF”2,在确保顶部连接器及探头针部无外界物质例如灰尘后,轻轻地将探头插到底,并保证探头和连接器的一致线性. 维修高斯计，维修TM701，维修日本强力高斯计，维修高斯计701强力高斯计TM701注意:如果外界物质如灰尘粘在探头或连接器而导致非一致线形,也会使使用失效.3,高斯计电源,使用高斯计时,压下ON/OFF开关注意;在操作开关时,应轻轻压下它,如操作粗鲁,使用失效.(在电源打开时改变显示) 强力高斯计TM701在电源打开后,立即显示初始指示,在显示时,除了ON/OFF开关,其他按钮的操作均不被接受. 维修高斯计，维修TM701，维修日本强力高斯计，维修高斯计7014,选择测量状态电源打开后,机器总是在DCXI的测量状态下开始.当压下AC/DC开关,测量状态发生如下变化.根据测量目的选择合适的状态.只有在REAL状态下才能进行状态转换.5,调整零点强力高斯计TM701在开始测量之前,将探头放在没有磁场存在的空间,并确保在REAL状态下,然后压下ZERO/RESET开关.显示器显示”0”5测量维修高斯计，维修TM701，维修强力高斯计TM701日本强力高斯计，维修高斯计701 移开探头尖部的盖进行测量,读取极性和测量值.测量最大值:为测量最大值,建议HOLD状态.压下REAL/HOLD开关,选择HOLD状态,HOLD会显示在显示器上,显示后,只有按下XERO/RESET开关才能开始测量.当两次压下REAL/HOLD开关,高斯计强力高斯计TM701转换到REAL状态,HOLD标记消失.AC磁场测量在AC磁场测量时,这种设备的支持频率在50HZ-60HZ.在其它频率下,磁场密度会显示,但精度不能保证. 维修高斯计，维修TM701，维修日本强力高斯计，维修高斯计701 在DC磁场下也是一样,由于磁流量的快速变化或磁极的改变,数值也会在AC磁场测量状态显示.如果这样,在REAL状态下保持探头固定一会强力高斯计TM701,检查显示值.如显示值是零,表明没有AC磁场的存在.测量期间的显示在DC标准分度测量状态DCXI下REAL显示的例子.(N极1500MT)在DC标准分度测量状态(DCXI)下HOLD显示的例子.(N极1500MT)在DC高分度过测量状态(DCX10)下显示的例子(N极50.01MT)在AC标准分度测量状态(ACXI)下显示的例子.(AC10.0MT)在每一种状态下测量超出范围的显示.在REAL状态下,如重新设置显示,要强力高斯计TM701从磁场中移开.在HOLD状态下,重新设置时按下ZERO/RESET开关,测量即可进行.7测量终止. 维修高斯计，维修TM701，维修日本强力高斯计，维修高斯计701在使用后,盖好探头盖子.关闭电源.在使用后,确保按下ON/OFF开关以强力高斯计TM701关闭电源,如电源由于某些原因未关闭,该表有自动关闭电源的功能,电源会在最后一次操作后15分钟自动关维修高斯计，维修TM701，维修日本强力高斯计，维修高斯计701TM-701高斯计(特斯拉计)特斯拉计是结合KANETEC公司多年的磁性产品的经验和成果研制出的,一种实用的、手拿式的数显高斯计。

高斯计特斯拉计电子档说明书范文(总8页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除WT10A数字特斯拉计使用说明书WT10A数字特斯拉计使用说明书感谢您购买"韦特"系列数字特斯拉计/高斯计.本使用说明书简扼介绍了此机之各项功能,让您操作自如,请您在使用前仔细阅读本使用说明书.一.概述WT10系列便携式数字特斯拉计分为WT10A、 WT10B 、WT10C、WT10D、WT10E、WT10F六种类型可用于测量直流磁场、交流磁场、辐射磁场、剩磁、地球磁场等等各类磁场的磁感应强度。

该仪器可以随身携带（150mm×70mm×30mm），量程范围宽，操作方便，液晶显示清晰，按键均采用国内最先进的触摸式按键，大大增强了其使用寿命和使用舒适度。

电源为六节5号干电池，可连续工作100多个小时，也可在市电的情况下使用稳压电源，小巧便携。

完善的质量保证，优质的售后服务，是您工作的理想选择。

特斯拉计是检测磁体磁感应强度的专用仪器，是磁性测量领域中用途最为广泛的测量仪器之一。

WT10A便携式数字特斯拉计可用于测量直流磁场、扬声器、磁选机、永磁除铁器的工作磁场以及泄漏磁场，零部件机加工后的退磁剩磁场等各类磁场的磁感应强度。

该仪器可以随身携带，量程范围宽，操作方便，液晶显示清晰。

实际工作领域：1．永磁材料的表面磁场分布（即我们通常所说的测量表磁）；2．磁路结构内的间隙磁场;3.通过永磁或直流电流产生磁场作用于吸取铁磁材料的设备所产生的磁场（例如：除铁器、磁选机、磁力吸盘、电磁铁、退磁器）等等;二.工作原理本系列仪器采用的是基于霍尔效应原理制成的传感器，即霍尔传感器。

传感器有横向、轴向二种，用户可根据需求选择或另配；电路采用低漂移的放大器以及高稳定度的供电电源、31/2液晶显示屏显示测量值。

（一）霍尔效应原理将金属或半导体薄片置于磁场中，当有电流通过时，在垂直于电流和磁场的方向上将产生电动势，这种物理现象称为霍尔效应。
