注塑模具介绍及典型结构分析注塑模具是在注塑机上使用的一种工具，用于将熔融的塑料注入到模具腔中，冷却并形成所需的产品形状。
它是塑料注塑成型过程中不可缺少的组成部分。
注塑模具通常由模具基板、进料系统、冷却系统、腔体、顶出系统和模具腔板等部分组成。
1.模具基板：模具基板是模具的主要支撑结构，通常由钢材制成。
它具有足够的刚度和强度来抵抗注塑过程中的压力和热应力。
2.进料系统：进料系统是将熔融的塑料从注塑机送入模具腔体的通道。
它通常包括喷嘴、导流槽和进料孔。
进料系统的设计对产品的填充、流动和冷却有着重要影响。
3.冷却系统：冷却系统用于从注射模具中引出热量并加快产品冷却。
它通常由冷却孔和水管组成。
冷却系统的设计应使塑料能够均匀冷却，以防止产品缩短、翘曲和变形。
4.腔体：模具腔体是产品的实际成型空腔。
它的形状和尺寸应与所需产品的形状和尺寸相匹配。
模具腔体由腔板和芯棒组成。
腔板是模具的主要成型部分，芯棒是用于形成产品中的内部结构的部分。
5.顶出系统：顶出系统用于将成型产品从模具腔体中顶出。
它通常包括顶针和顶出板。
顶出系统的设计应使产品能够顺利顶出，同时避免产品损坏。
注塑模具的典型结构可以根据产品形状和要求的不同而有所变化，下面是一些常见的注塑模具结构：1.平板模具：平板模具是最简单和最常见的注塑模具结构，适用于产品形状简单、尺寸较小的情况。
它由两个平板组成，中间夹着模具腔板。
2.滑块模具：滑块模具适用于具有复杂形状、有空心结构或需要多个材料注塑的产品。
它包括一个或多个滑块，通过滑动来形成产品中的空心部分或添加附加材料。
3.悬挂模具：悬挂模具适用于需要动态脱模的产品。
它的结构类似于滑块模具，但模具腔板安装在一个悬挂板上，可以以一定的角度进行移动，以便更容易顶出成型产品。
4.热流道模具：热流道模具适用于要求填充均匀、减少废品产生的高精度产品。
它包括热流道系统，通过加热来控制塑料的流动和冷却过程。
总之，注塑模具在塑料注塑成型过程中起到至关重要的作用，通过不同的结构设计，可以满足不同产品的形状、尺寸和要求。
注塑模的组成
注塑模是一种用于制造塑料制品的模具，由多个组成部分构成。
注塑模的主体部分是模具壳体。
模具壳体是注塑模的主要支撑结构，由高强度的金属材料制成，通常采用钢材或铝合金。
模具壳体具有高度精密的加工工艺，以确保模具的稳定性和精度。
注塑模还包括模具芯和模具腔。
模具芯和模具腔是注塑模中的两个主要零件，它们分别用于形成塑料制品的内部和外部形状。
模具芯和模具腔通常由高硬度的钢材制成，并经过精密的加工和热处理，以确保其表面光滑度和耐磨性。
除了模具壳体、模具芯和模具腔，注塑模还包括一些辅助零件，如导柱、导套和顶针。
导柱和导套用于引导模具芯和模具腔的移动，以确保塑料制品的精确定位和尺寸一致性。
顶针用于顶出注塑成型后的制品，以便顺利取出模具。
注塑模还包括一些附件和配件，如冷却系统、喷嘴和顶出板。
冷却系统用于控制模具温度，以确保塑料制品的质量和成型周期。
喷嘴用于将熔化的塑料材料注入模具腔中，形成塑料制品的形状。
顶出板用于支撑模具芯，在顶出制品时起到支撑和保护作用。
注塑模还包括一些调节和控制装置，如模具温度控制器和注塑机操作面板。
模具温度控制器用于控制模具的温度，以适应不同的塑料
材料和制品要求。
注塑机操作面板用于控制注塑机的运行和参数设置，以确保注塑过程的稳定和准确。
注塑模的组成部分包括模具壳体、模具芯、模具腔、导柱、导套、顶针、冷却系统、喷嘴、顶出板和调节控制装置等。
这些部件相互配合，共同完成塑料制品的注塑成型过程，是塑料制品生产中不可或缺的关键设备。
注塑模具的类型注塑模具是注塑成型的重要工具，主要用于塑料制品的制造，可以生产出各种形状的塑料制品。
不同的注塑模具在结构、材料、使用寿命等方面都有所不同。
本文将简要介绍注塑模具的类型。
一、按照结构分类1. 模架式（Fixed mould）模架式注塑模具是最简单的一种模具，通常用于生产较小的零件。
模架是由两个部件组成的，上模架固定在注塑机的移动板上，下模架固定在注塑机的固定板上。
当注塑机的移动板向下移动时，填充材料通过喷嘴进入模具，经过加压和冷却后完成成型。
2. 滑动式（Sliding Mould）滑动式注塑模具是由滑块、驱动机构、上下模架以及侧板组成的。
它们的结构与模架式注塑模具类似，不同之处在于滑块的加入。
滑块通过向模具中滑动来形成孔、凹陷或其他形状的产品。
3. 针阀式（Pin Mould）针阀式注塑模具是由针阀、移动模架和固定模架组成的。
针阀会阻止填充材料流入模具，直到需要时再打开。
这种类型的注塑模具适用于生产精细的塑料制品，如电话外壳、手机外壳、电视机外壳等。
二、按照材料分类1. 钢制模具钢制模具通常适用于高品质、大批量生产的产品。
钢制模具具有高硬度和优良的耐磨性，可以生产大量的塑料制品。
2. 铝制模具铝制模具通常用于生产比较低成本的零件。
它们具有良好的导热性能，因此可以提高生产效率。
然而，铝制模具耐用性不如钢制模具。
3. 钛合金模具钛合金模具是一种高性能模具，具有优异的强度、硬度和耐腐蚀性。
它们通常用于生产高精密度的塑料产品，如眼镜框和医疗设备。
三、按照用途分类1. 塑料零件模具塑料模具是一种广泛应用于工业生产的模具，它们通常用于生产汽车零件、电器外壳、玩具以及家用品等大量塑料制品。
2. 橡胶模具橡胶模具是专门用于生产橡胶制品的模具。
橡胶模具通常由硅胶或混合材料制成，可以生产出各种形状和硬度的橡胶制品。
3. 硅胶模具硅胶模具通常用于生产精确的塑料制品，如电子产品的外壳、医疗设备等。
硅胶模具具有耐腐蚀性、维护性以及成本效益高等特点。
注塑模具的结构
注塑模具是一种用于生产塑料制品的模具，它的结构非常重要，直接影响着产品的质量和生产效率。
注塑模具主要由以下几个部分组成。
1. 模板：模板是注塑模具最基本的部件，它通常由两个或更多个零件组成。
每个零件都有一个平面面和一个垂直于平面面的立面。
在模板上安装其他零部件，如模芯、流道等。
2. 模芯：模芯是用于形成产品内部形状的部分。
它可以在注塑过程中向外移动，以便从已成型的产品中取出。
3. 流道系统：流道系统是将熔融塑料从注射机输送到模具中的管道系统。
它包括进料口、主流道、分支流道和喷嘴等部分。
4. 冷却系统：冷却系统是将熔融塑料冷却并使其凝固的部分。
它包括在模板中钻孔或铣槽以容纳水或油冷却剂，并通过管道连接到外部冷却设备。
5. 推杆机构：推杆机构用于从模具中顶出已成型产品。
它通常由一个或多个推杆组成，每个推杆都与模芯相连。
6. 定位系统：定位系统用于确保模板和其他零部件在正确位置上。
它通常包括定位销、定位套、锁紧螺母等部分。
7. 排气系统：排气系统用于释放模具中的空气，以便在注塑过程中熔融塑料可以充满整个模具。
它通常由排气孔、排气槽等部分组成。
总之，注塑模具是一个复杂的机械结构，需要各种零部件的协作才能完成生产任务。
不同类型的注塑模具结构也有所不同，但以上几个部分是基本共同点。
为了提高产品质量和生产效率，在设计和制造注塑模具时应注意合理布局和精细加工。
注塑模具结构详细讲解
注塑模具结构详细讲解
一、注塑模具的结构
1、模芯系统
模芯系统是注塑模具最基本的部分，也是注塑件形状的核心部分，模芯系统由模芯、模芯杆、模芯销等组成，是注塑模具的直接决定因素。
2、分型面系统
分型面系统是指模具上的分型面，一个注塑零件有多个型腔，那么模具上就有多块分型面，分型面是注塑件完成型腔分割的主要部件，此系统由分型面、模板及相应的锁模元件组成。
3、出料系统
出料系统是指模具内部空间外部出料口，在加工周期结束后，零件从模具中排出，出料系统由出料口、排模杆、排模座等组成。
4、加热系统
加热系统是模具加热的系统，它的作用是使模具的温度与注塑料浇注的温度保持一致，加热系统由加热器、电加热系统等组成。
5、冷却系统
冷却系统是指模具的冷却系统，它的作用是使模具的温度减少，以便加工周期结束后能够及时将注塑件排出，冷却系统由冷却水管、冷却器、冷却液等组成。
6、导模系统
导模系统是指用于将熔融料从料筒传递到型腔中的系统，它的功能是保证料筒内的注塑料均匀流入模具内部，导模系统由导模杆、料筒阀、排压杆等组成。
二、注塑模具的类型
1、滑块式注塑模具
滑块式注塑模具是模具机构设计中使用比较多的一种，它可以实现多模芯的任意选择，在模具的结构中，主要有模架、底盘、滑块和滑块销等。
2、分型销式注塑模具
分型销式注塑模具是模具结构设计中最为常用的一种，它可以实现多模芯多模型任意结合，在模具的结构中，主要有模架、底盘、分型销和分型销座等。
3、拉力式注塑模具
拉力式注塑模具是模具结构设计中使用比较少的一种，它可以实现多模芯的任意拉出，在模具的结构中，主要有模架、底盘、拉力轴和拉力钻等。
塑胶模具的结构是什么
塑胶模具是制造塑料制品的必备工具，其结构是由多个部分组成的，用于将塑料熔化后注入模具中进行形成。
下面将介绍塑胶模具的结构及其各个部分的功能。
模具整体结构
塑胶模具的整体结构通常由注塑机固定板、上模板、下模板和模具基座四个部分组成。
其中，注塑机固定板与模具基座紧密固定，上下模板则可以通过模具底块进行快速拆装。
模具核心与腔
模具核心和模具腔则是模具的核心部分，分别位于上下模板之中，用于容纳塑料材料并将其形成所需要的形状。
模具核心和模具腔的准确度和光洁度对于模具的质量至关重要，一般情况下都需要经过数控加工等精细工艺来保证其精准度和光洁度。
浇口和排气口
塑胶模具的浇口和排气口也是模具不能缺少的部分。
浇口和排气口可以帮助塑料材料在注入模具时均匀流动，并在成型过程中排除内部气体，以达到理想的模具成型效果。
浇口和排气口的设计、尺寸和位置都是需要精心考虑和打磨的。
活削
在一些需要复杂形状或内部结构的模具中，可能会需要使用活削来完整地制造出所需要的产品。
活削也是模具制造中一个重要的工艺环节，需要经过严密的计算和操作。
小结
综合以上的内容，可以看出塑胶模具是由多个部分组成的，每个部分都扮演着重要的角色。
在塑胶模具制造过程中，为了避免由于材料、工艺等原因引起的模具失效，需要对模具进行细致、严谨的设计和制造。
希望本文能够对大家了解塑胶模具的结构有所帮助。
塑料在我们的生活中应用越来越广泛，而在机械生产中也有很多地方会用到注塑模具。
在介绍注塑模具结构前，需要先对注塑模具结构进行概括说明。
注塑模具分为动模和定模两大部分。
下面我们就来具体介绍一下塑料模具结构，注塑模具的组成。
注塑模具的动模和定模两部分，定模安装在注塑机的固定座板上，动模部分安装在注塑机的移动座板上。
注塑时，动、定模两大部分闭合，塑料经喷嘴进入模具型腔。
开模时，动、定模两大部分分离，然后顶出机构动作，从而推出塑件。
根据模具上各个部件所起的作用，注塑模具可以分为以下几个部分。
1、成型部分成型部分是由构成塑件形状的模具型腔组成的，它由模具的动、定模有关部分组成通常是由凸模、凹模、型芯、嵌件和镶块等组成。
2、浇注系统熔融塑料从注塑机喷嘴进入模具型腔所流经的模具内通道称为浇注系统主流道，它由浇口及冷料井等组成。
3、导向机构为了确保动、定模之间的正确导向与定位，通常在动、定模部分采用导柱、导套或在动、定模部分设置互相吻合的内外锥面导向。
4、侧向抽芯机构塑件上的侧向如有凹、凸形状的孔或凸台，这就需要有侧向的凹、凸模或型芯来成型。
在塑件被推出之前，必须先拔出侧向凸模或抽出侧向型芯，然后能顺利脱出。
使侧向凸模或侧向型芯移动的机构成为侧向抽芯机构。
5、顶出机构顶出机构是指模具分型以后将塑件顶出的装置杆、复位杆、顶杆固定扳、顶板、主流道拉料杆等组成。
6、冷却和加热系统为了是熔融塑料在模具型腔内尽快固化成型，提高生产效率，一些塑料成型时必须对模具进行冷却，通常是在模具上开设冷却水道，当塑料充满型腔并经一定的保压时间后，水道通以循环冷水对模具进行冷却。
另外，一些塑料成型时对模具有一定的温度要求模具内部或四周安装加热组件。
大部分的热塑性塑料成型时需对模具进行冷却。

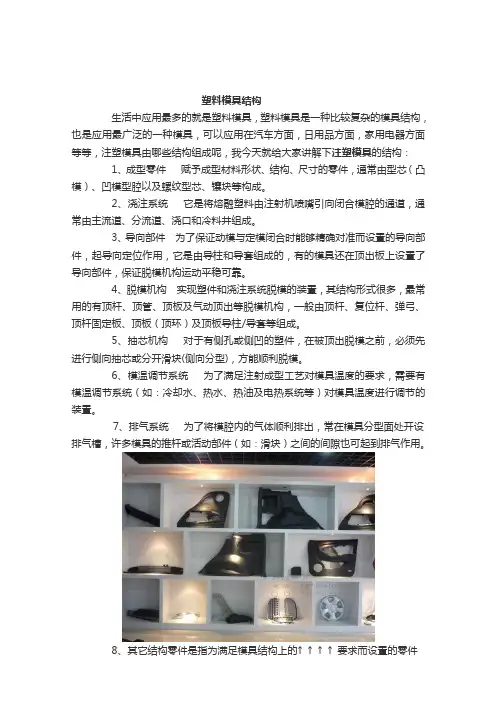

塑料模具结构
生活中应用最多的就是塑料模具，塑料模具是一种比较复杂的模具结构，也是应用最广泛的一种模具，可以应用在汽车方面，日用品方面，家用电器方面等等，注塑模具由哪些结构组成呢，我今天就给大家讲解下注塑模具的结构：
1、成型零件赋予成型材料形状、结构、尺寸的零件，通常由型芯（凸模）、凹模型腔以及螺纹型芯、镶块等构成。
2、浇注系统它是将熔融塑料由注射机喷嘴引向闭合模腔的通道，通常由主流道、分流道、浇口和冷料井组成。
3、导向部件为了保证动模与定模闭合时能够精确对准而设置的导向部件，起导向定位作用，它是由导柱和导套组成的，有的模具还在顶出板上设置了导向部件，保证脱模机构运动平稳可靠。
4、脱模机构实现塑件和浇注系统脱模的装置，其结构形式很多，最常用的有顶杆、顶管、顶板及气动顶出等脱模机构，一般由顶杆、复位杆、弹弓、顶杆固定板、顶板（顶环）及顶板导柱/导套等组成。
5、抽芯机构对于有侧孔或侧凹的塑件，在被顶出脱模之前，必须先进行侧向抽芯或分开滑块(侧向分型)，方能顺利脱模。
6、模温调节系统为了满足注射成型工艺对模具温度的要求，需要有模温调节系统（如：冷却水、热水、热油及电热系统等）对模具温度进行调节的装置。
7、排气系统为了将模腔内的气体顺利排出，常在模具分型面处开设排气槽，许多模具的推杆或活动部件（如：滑块）之间的间隙也可起到排气作用。
8、其它结构零件是指为满足模具结构上的↑↑↑↑要求而设置的零件。

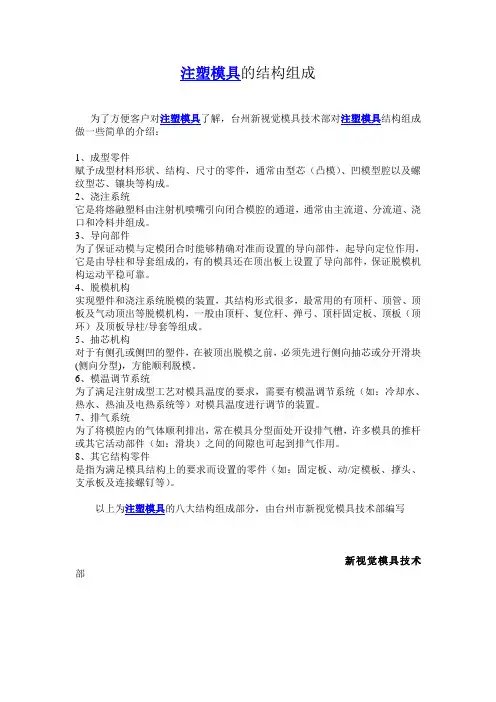

注塑模具的结构组成
为了方便客户对注塑模具了解，台州新视觉模具技术部对注塑模具结构组成做一些简单的介绍：
1、成型零件
赋予成型材料形状、结构、尺寸的零件，通常由型芯（凸模）、凹模型腔以及螺纹型芯、镶块等构成。
2、浇注系统
它是将熔融塑料由注射机喷嘴引向闭合模腔的通道，通常由主流道、分流道、浇口和冷料井组成。
3、导向部件
为了保证动模与定模闭合时能够精确对准而设置的导向部件，起导向定位作用，它是由导柱和导套组成的，有的模具还在顶出板上设置了导向部件，保证脱模机构运动平稳可靠。
4、脱模机构
实现塑件和浇注系统脱模的装置，其结构形式很多，最常用的有顶杆、顶管、顶板及气动顶出等脱模机构，一般由顶杆、复位杆、弹弓、顶杆固定板、顶板（顶环）及顶板导柱/导套等组成。
5、抽芯机构
对于有侧孔或侧凹的塑件，在被顶出脱模之前，必须先进行侧向抽芯或分开滑块(侧向分型)，方能顺利脱模。
6、模温调节系统
为了满足注射成型工艺对模具温度的要求，需要有模温调节系统（如：冷却水、热水、热油及电热系统等）对模具温度进行调节的装置。
7、排气系统
为了将模腔内的气体顺利排出，常在模具分型面处开设排气槽，许多模具的推杆或其它活动部件（如：滑块）之间的间隙也可起到排气作用。
8、其它结构零件
是指为满足模具结构上的要求而设置的零件（如：固定板、动/定模板、撑头、支承板及连接螺钉等）。
以上为注塑模具的八大结构组成部分，由台州市新视觉模具技术部编写
新视觉模具技术部。

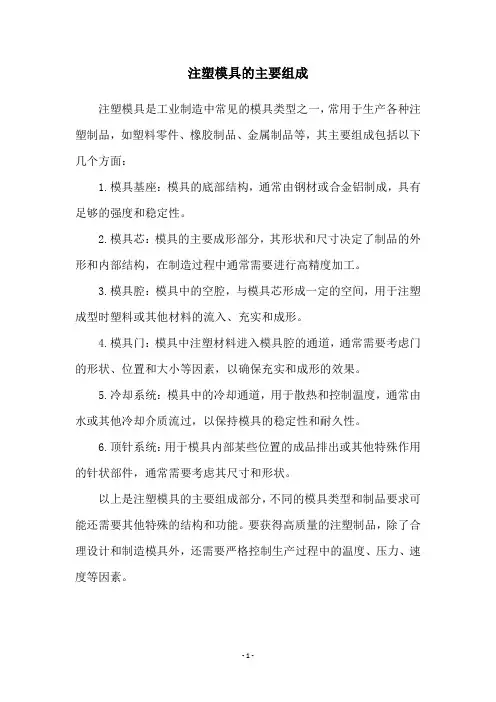

注塑模具的主要组成
注塑模具是工业制造中常见的模具类型之一，常用于生产各种注塑制品，如塑料零件、橡胶制品、金属制品等，其主要组成包括以下几个方面：
1.模具基座：模具的底部结构，通常由钢材或合金铝制成，具有足够的强度和稳定性。
2.模具芯：模具的主要成形部分，其形状和尺寸决定了制品的外形和内部结构，在制造过程中通常需要进行高精度加工。
3.模具腔：模具中的空腔，与模具芯形成一定的空间，用于注塑成型时塑料或其他材料的流入、充实和成形。
4.模具门：模具中注塑材料进入模具腔的通道，通常需要考虑门的形状、位置和大小等因素，以确保充实和成形的效果。
5.冷却系统：模具中的冷却通道，用于散热和控制温度，通常由水或其他冷却介质流过，以保持模具的稳定性和耐久性。
6.顶针系统：用于模具内部某些位置的成品排出或其他特殊作用的针状部件，通常需要考虑其尺寸和形状。
以上是注塑模具的主要组成部分，不同的模具类型和制品要求可能还需要其他特殊的结构和功能。
要获得高质量的注塑制品，除了合理设计和制造模具外，还需要严格控制生产过程中的温度、压力、速度等因素。
- 1 -。
注塑模具的结构注塑模具是一种用于生产塑料制品的工具。
它的结构非常重要，直接影响到塑料制品的质量和生产效率。
下面将介绍注塑模具的结构和各部分的功能。
一、注塑模具的结构注塑模具主要由模具基座、模芯、模腔、导板、顶出机构、冷却系统等组成。
1. 模具基座：模具基座是模具的主要支撑部分，承受着整个模具的重量。
它通常由钢材制成，具有足够的刚性和强度。
2. 模芯：模芯是注塑模具中的一部分，用于形成塑料制品的内部结构。
它通常由钢材或铝材制成，具有一定的硬度和耐磨性。
3. 模腔：模腔是注塑模具中的另一部分，用于形成塑料制品的外部形状。
它通常由钢材制成，具有一定的硬度和耐磨性。
4. 导板：导板是注塑模具中的一个重要组成部分，用于引导模芯和模腔的运动。
它通常由钢材制成，具有一定的硬度和耐磨性。
5. 顶出机构：顶出机构用于将注塑模具中的塑料制品顶出模具。
它通常由弹簧和顶出杆组成，具有一定的弹性和耐磨性。
6. 冷却系统：冷却系统用于控制注塑模具中的温度，以保证塑料制品的质量。
它通常由冷却水管和冷却水箱组成，具有良好的散热性能。
二、注塑模具各部分的功能1. 模具基座：承受整个模具的重量，提供稳定的支撑。
2. 模芯：形成塑料制品的内部结构，如空心结构、螺纹等。
3. 模腔：形成塑料制品的外部形状，如平面、曲面等。
4. 导板：引导模芯和模腔的运动，确保塑料制品的精度。
5. 顶出机构：将塑料制品顶出模具，防止粘连和变形。
6. 冷却系统：控制注塑模具的温度，保证塑料制品的质量和生产效率。
三、注塑模具的制造工艺1. 设计：根据产品的要求和生产工艺，设计注塑模具的结构和尺寸。
2. 材料选择：选择合适的钢材或铝材作为注塑模具的材料，根据不同部位的要求选择不同的材质。
3. 加工：利用数控机床等设备对注塑模具进行精密加工，保证模具的尺寸和形状的精度。
4. 装配：将各个部件组装在一起，形成完整的注塑模具。
5. 调试：根据产品的要求进行模具的调试，保证模具的正常运行和塑料制品的质量。
注塑模具的结构与分类注塑模的基本结构都是由定模和动模两大部分组成的。
定模部分安装在注塑机的固定板上，动模部分安装在注塑机的移动板上。
注塑成型时，定模部分和随液压驱动的动模部分经导柱导向而闭合，塑料熔体从注塑机喷嘴经模具浇注系统进入形腔；注塑成型冷却后开模，即定模和动模分开，一般情况下塑件留在动模上，模具顶出机构将塑件推出模外。
根据模具上各部件的作用不同，一般注塑模可由以下几个部分组成。
成型零部件指定模、动模部分中组成型腔的零件。
通常由型芯、凹模、镶件等组成，合模时构成型腔，由于填充塑料熔体，它决定塑件的形状和尺寸。
浇注系统浇注系统是熔融塑料从注塑机喷嘴进入模具型腔所流经的通道，它由主流道、分流道浇口和冷料井组成。
导向机构导向机构分为动模与定模之间的导向机构和顶出机构的导向机构两类。
首者是保证动模和定模在合模时准确对合，以保证塑件形状和尺寸的精确度；后者是避免顶出过程中推出板歪斜而设置的。
脱模机构用于开模时将塑件从模具中脱出的装置，又称顶出机构。
其结构形式很多，常见的有顶杆脱模机构、推板脱模机构和推管脱模机构等。
侧向分型与抽芯机构当塑件上的侧向有凹凸形状的孔或凸台时，就需要有侧向的凸模或型芯来成型。
在开模推出塑件之前，必须先将侧向凸模或侧向型芯从塑件上脱出或抽出，塑件才能顺利脱模。
使侧向凸模或侧向型芯移动的机构称为侧向抽芯机构。
加热放冷却系统为了满足注塑工艺对模具的温度要求，必须对模具温度进行控制，所以模个常常设有冷却系统并在模具内部或四周安装加热元件。
冷却系统一般在模具上开设冷却水道。
排气系统在注塑成型过程中，为了将型腔内的空气排出，常常需要开设排气系统，通常是在分型面上有目的的开设若干条沟槽，或利用模具的推杆或型芯与模板之间的配合间隙进行排气。
小型塑件的排气量不大，因此可直接利用分型而排气，而不必另设排气槽。
其他零部件如用来固定、支承成型零部件或起定位和限位作用的零部件等。
看了看注塑模具的结构下面我们来谈一谈他的分类，这边根据注塑模的结构特征对其进行分类如下单分型面注塑模开模时，动模和定模分开，从而取出塑件，称单分型面模具，又称双板式模。
塑胶模具结构详解塑胶模具是工业生产中常用的一种模具，用于制造各种形状的塑料制品。
其结构复杂且多样，不同的模具适用于不同的塑料制品制造。
下面将详细介绍塑胶模具的结构。
塑胶模具主要由模具壳体、模具芯、模具座、模具板等组成。
模具壳体是模具的主体部分，通常由铝合金或钢制成，具有较高的强度和刚性，能够承受中等到大型注塑机的注射压力。
模具壳体一般由上下两部分组成，便于模具的开合操作。
模具芯是塑料制品的内部结构，通常由钢或铝合金制成，具有较高的耐磨性和耐腐蚀性。
模具座是模具的固定部分，用于将模具装在注塑机上。
模具板是模具的支撑部分，为模具提供稳定的支撑，通常由钢制成。
塑胶模具的结构还包括模具排气系统、冷却系统和喷嘴系统。
模具排气系统用于排除模具中的气体，避免模具腔内产生气泡，通常由排气孔和排气槽组成。
冷却系统用于控制模具温度，避免过热导致塑料制品变形或烧焦，通常由冷却孔和冷却管组成。
喷嘴系统用于将熔融的塑料通过喷嘴喷射到模具腔内，通常由喷嘴和喷嘴孔组成。
塑胶模具的结构还包括模具开关系统和模具顶针系统。
模具开关系统用于控制模具的开合操作，通常由导柱导套和摆动杆组成，能够确保模具的精确对位和平稳开合。
模具顶针系统用于从模具腔内顶出塑料制品，通常由顶针和顶针座组成，能够确保制品的完整性和精度。
塑胶模具的结构还可以根据不同的要求进行定制和改造。
例如，一些模具可能需要安装模具传感器来监测模具的温度、压力等参数，以便及时调整生产过程。
一些模具还可能需要添加模穴和浇口，以便制造具有复杂形状的塑料制品。
总之，塑胶模具的结构复杂且多样，根据不同的塑料制品和生产要求，模具的结构也会有所不同。
了解和掌握塑胶模具的结构对于生产和使用塑料制品具有重要意义，可以提高生产效率和产品质量。
哪些结构组成注塑模具
哪些结构组成注塑模具-注塑模具由哪些结构组成
注塑模具是一种生产塑胶制品的工具;也是赋予塑胶制品完整结构和精确尺寸的工具。
下面，小编为大家讲讲注塑模具由哪些结构组成，快来看看吧!
模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。
模具主要由浇注系统、调温系统、成型零件和结构零件组成。
其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。
浇注系统是指塑料从射嘴进入型腔前的流道部分，包括主流道、冷料穴、分流道和浇口等。
成型零件是指构成制品形状的各种零件，包括动模、定模和型腔、型芯、成型杆以及排气口等。
浇注系统
浇注系统又称流道系统，它是将塑料熔体由注射机喷嘴引向型腔的一组进料通道，通常由主流道、分流道、浇口和冷料穴组成。
它直接关系到塑料
冷料穴
它是设在主流道末端的一个空穴，用以捕集射嘴端部两次注射之间所产生的冷料，从而防止分流道或浇口的堵塞。
如果冷料一旦混入型腔，则所制制品中就容易产生内应力。
冷料穴的直径约8一lOmm，深度为6mm。
为了便于脱模，其底部常由脱模杆承担。
脱模杆的顶部宜设计成曲折钩形或设下陷沟槽，以便脱模时能顺利拉出主流道赘物。
浇口
它是接通主流道(或分流道)与型腔的通道。
通道的截面积可以与主流道(或分流道)相等，但通常都是缩小的。
所以它是整个流道系统中截面积最小的部分。
浇口的形状和尺寸对制品质量影响很大。
浇口的作用是：
A、控制料流速度;
B、在注射中可因存于这部分的熔料早凝而防止倒流;
C、使通过的熔料受到较强的剪切而升高温度，从而降低表观粘度以提高流动性;
D、便于制品与流道系统分离。
浇口形状、尺寸和位置的设计取决于塑料的性质、制品的大小和结构。
一般浇口的截面形状为矩形或圆形，截面积宜小而长度宜短，这不仅基于上述作用，还因为小浇口变大较容易，而大浇口缩小则很困难。
浇口位置一般应选在制品最厚而又不影响外观的地方。
浇口尺寸的设计应考虑到塑料熔体的性质。
型腔它是模具中成型塑料制品的空间。
用作构成型腔的组件统称为成型零件。
各个成型零件常有专用名称。
构成制品外形的成型零件称为凹模(又称阴模)，构成制品内部形状(如孔、槽等)的称为型芯或凸模(又称阳模)。
设计成型零件时首先要根据塑料的性能、制品的几何形状、尺寸公差和使用要求来确定型腔的总体结构。
其次是根据确定的结构选择分型面、浇口和排气孔的位置以及脱模方式。
最后则按控制品尺寸进行各零件的设计及确定各零件之间的组合方式。
塑料熔体进入型腔时具有很高的压力，故成型零件要进行合理地选材及强度和刚度的校核。
为保证塑料制品表面的光洁美观和容易脱模，凡与塑料接触的表面，其粗糙度Ra>0.32um，而且要耐腐蚀。
成型零件一般都通过热处理来提高硬度，并选用耐腐蚀的钢材制造。
