一种道路桥梁用裂缝检测装置_CN209432685U

格式：pdf
大小：317.13 KB
文档页数：7

下载文档原格式

一种桥梁道路用路面裂缝检测装置[实用新型专利]

专利名称：一种桥梁道路用路面裂缝检测装置专利类型：实用新型专利
发明人：朱亚飞,徐泽平,耿功伟,郭训威,陈成申请号：CN202022058016.1
申请日：20200918
公开号：CN213209938U
公开日：
20210514
专利内容由知识产权出版社提供
摘要：本实用新型属于路面裂缝检测技术领域，尤其为一种桥梁道路用路面裂缝检测装置，包括箱体，所述箱体内开设有搅拌腔，所述搅拌腔内壁的侧面固定连接有第二轴承，所述第二轴承内穿设有搅拌杆，所述搅拌杆的左端穿过第二轴承并固定连接有第四电机；该桥梁道路用路面裂缝检测装置，通过多节推杆工作，随着多节推杆的伸长缩短，能够带动移动板上下移动，进而实现带动高速摄像机进行上下移动的目的，实现对高速摄像机进行使用和收起防护的目的，该装置采用各结构之间的配合，实现了对裂缝进行检测拍摄和记录的目的，同时达到了对裂缝进行清洁和标记的目的，整个装置结构合理，使用方便，功能多样，实用性强。

申请人：苏交科集团检测认证有限公司
地址：211112 江苏省南京市江宁区科学园诚信大道2200号
国籍：CN
代理机构：深圳科润知识产权代理事务所(普通合伙)
代理人：朱琳
更多信息请下载全文后查看。

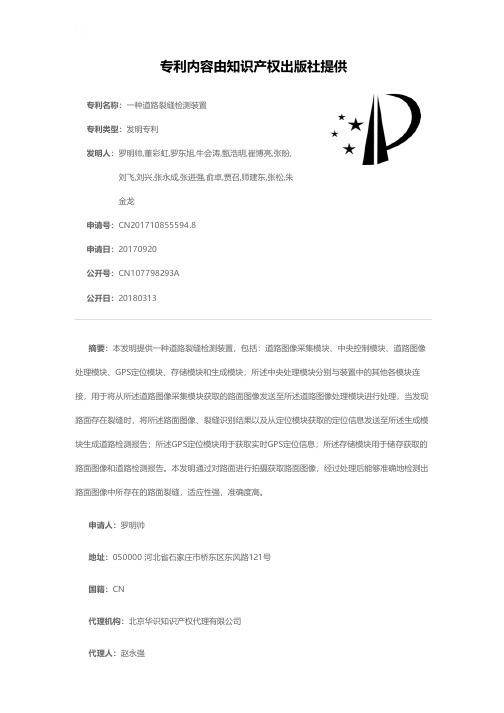

一种道路裂缝检测装置[发明专利]

专利名称：一种道路裂缝检测装置
专利类型：发明专利
发明人：罗明帅,董彩虹,罗东旭,牛会涛,甄浩明,崔博亮,张盼,刘飞,刘兴,张永成,张进强,俞卓,贾召,师建东,张松,朱
金龙
申请号：CN201710855594.8
申请日：20170920
公开号：CN107798293A
公开日：
20180313
专利内容由知识产权出版社提供
摘要：本发明提供一种道路裂缝检测装置，包括：道路图像采集模块、中央控制模块、道路图像处理模块、GPS定位模块、存储模块和生成模块；所述中央处理模块分别与装置中的其他各模块连接，用于将从所述道路图像采集模块获取的路面图像发送至所述道路图像处理模块进行处理，当发现路面存在裂缝时，将所述路面图像、裂缝识别结果以及从定位模块获取的定位信息发送至所述生成模块生成道路检测报告；所述GPS定位模块用于获取实时GPS定位信息；所述存储模块用于储存获取的路面图像和道路检测报告。

本发明通过对路面进行拍摄获取路面图像，经过处理后能够准确地检测出路面图像中所存在的路面裂缝，适应性强，准确度高。

申请人：罗明帅
地址：050000 河北省石家庄市桥东区东风路121号
国籍：CN
代理机构：北京华识知识产权代理有限公司
代理人：赵永强
更多信息请下载全文后查看。

一种道路桥梁用裂缝检测装置[实用新型专利]

专利名称：一种道路桥梁用裂缝检测装置专利类型：实用新型专利
发明人：胡世奖
申请号：CN202122474945.5
申请日：20211014
公开号：CN216348456U
公开日：
20220419
专利内容由知识产权出版社提供
摘要：本实用新型涉及道路桥梁技术领域，且公开了一种道路桥梁用裂缝检测装置，包括裂缝测试仪主机、信号线和换能器，裂缝测试仪主机上通过信号线连接有换能器，所述裂缝测试仪主机的左右两端均设置有佩戴组件，所述信号线的外部固定安装有连接环，连接环的左右两端均固定安装有连接板。

该道路桥梁用裂缝检测装置，具备能够对信号线与裂缝测试仪主机连接处的部位进行防护的优点，解决了现有的裂缝测试仪在使用时，当信号线与裂缝测试仪主机连接处的部位在使用的过程中受到折弯、拉伸或者扭曲时，容易导致检测信号中断，严重时信号线与裂缝测试仪主机连接处部位易发生损坏，影响了整个测试仪的正常工作使用的问题。

申请人：杭州中宸建设有限公司
地址：311100 浙江省杭州市临平区南苑街道南大街195号3楼301室
国籍：CN
代理机构：浙江维创盈嘉专利代理有限公司
代理人：王美芳
更多信息请下载全文后查看。

一种桥梁及隧道裂缝检测装置

专利名称：一种桥梁及隧道裂缝检测装置
专利类型：实用新型专利
发明人：于志宏,张雨,李桂玲,周月侠,张月华,薛鹤娟,王素芹,司皓同,郑磊磊,孙晓飞
申请号：CN202122226278.9
申请日：20210915
公开号：CN215726665U
公开日：
20220201
专利内容由知识产权出版社提供
摘要：本实用新型公开了镀锌钢卷生产辅助设备技术领域的一种桥梁及隧道裂缝检测装置，包括固定组件，固定组件一侧设有检测组件，固定组件包括U形框，U形框一侧设有紧固件，U形框上表面固定有收纳筐，U形框上表面设有控制面板，检测组件包括第一安装板，第一安装板一侧固定有圆形框和两连接杆且两连接杆对称设置，圆形框内安装有电机，连接杆另一端固定有固定板且固定板通过螺栓与U形框固定，电机输出端贯穿第一安装板和圆形框且固定有第二安装板，第二安装板上安装有第一液压缸且第一液压缸输出端安装有超声波探头。

本实用新型通过检测组件的设置，能够自由调整超声波探头的探测位置，对桥梁和隧道的地面以及隧道墙壁进行探测，增大了探测范围。

申请人：衡水职业技术学院
地址：053000 河北省衡水市红旗大街2373号衡水职业技术学院
国籍：CN
代理机构：青海中赢知识产权代理事务所(普通合伙)
代理人：高清峰
更多信息请下载全文后查看。

一种道路桥梁沥青路面裂缝检测装置[发明专利]

专利名称：一种道路桥梁沥青路面裂缝检测装置
专利类型：发明专利
发明人：王玲,王明,李萌,蔡雪娜,李林锋,贾建武,高伟,张欢欢,陈文甫,李萌萌,张卫青
申请号：CN202011066857.5
申请日：20201003
公开号：CN112176836B
公开日：
20220128
专利内容由知识产权出版社提供
摘要：本发明公开了一种道路桥梁沥青路面裂缝检测装置，包括底座，所述底座上端面焊接有一个机箱，所述底座的下端面上焊接有两对竖直的支撑板，每对所述支撑板的下端通过轴承转动连接有一根车轴，每根所述车轴的两端各同轴焊接有一个车轮，所述底座上位于机箱的一侧固定连接有一个推把手。

优点在于：本发明在装置遇到裂缝处时，检测杆会落入裂缝中，使检测杆上的导电块与接电块接触，使得对准该检测杆的摄像头通电将裂缝拍摄下来并传给显示屏，检测人员不需要弯腰和蹲下便可以观测到路面的裂缝情况，提高了检测效率，同时清理装置会将即将经过的路面进行清扫，去除裂缝中的垃圾和尘土，提高检测结构的准确性。

申请人：王玲,王明,李萌,蔡雪娜,李林锋,贾建武,高伟,张欢欢,陈文甫,李萌萌,张卫青
地址：071000 河北省保定市新市区合欢街9号8栋1单元1302号
国籍：CN
更多信息请下载全文后查看。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

实用新型内容 [0005] 本实用新型的目的在于提供一种道路桥梁用裂缝检测装置，以解决上述背景技术中提出的问题。 [0006] 为实现上述目的，本实用新型提供如下技术方案： [0007] 一种道路桥梁用裂缝检测装置，包括箱体，箱体下端均匀设有若干个脚轮，脚轮上设有制动杆，箱体包括第一测试箱和第二测试箱，第一测试箱内设有测试组件，测试组件包括固定板，固定板中部设有开口，开口左右两侧的固定板部分分别对称设有一组限位弹簧，限位弹簧上端均与水平方向设置的水平板连接，水平板下端中部设有检测杆，检测杆下端依次穿过开口和箱体伸出并与万向球轮连接，水平板上端设有刻度杆，刻度杆上端依次穿过套筒和第一测试箱伸出并与限位凸起连接，套筒设置在第一测试箱内部上端；通过可上下滑动的检测杆来检测地面裂缝，同时通过万向球轮减少因检测杆与道路桥梁地面直接接触而对检测杆产生的磨损，有效提高了装置的使用寿命，也避免了检测杆对道路桥梁地面产生划痕，有效提高了检测过程的安全性，还通过对称设置的两组限位弹簧来防止检测杆落入较深的裂缝中而无法拔出，提高了检测的稳定性。 [0008] 作为本实用新型进一步的方案：所述限位弹簧外部套设有用于限位的限位管；通过限位管可以保证限位弹簧不发生水平方向的偏移。 [0009] 作为本实用新型再进一步的方案：所述第二测试箱内设有可上下移动的筒体，筒体通过多组水平设置的紧固弹簧与第二测试箱内侧壁连接，筒体还通过伸缩软管与设置在第二测试箱内的鼓风机的输出端连通。 [0010] 作为本实用新型再进一步的方案：所述筒体下端穿过设置在第二测试箱下端的固定筒伸出并与密封圈连接，所述密封圈的材料为橡胶；通过密封圈可以提高筒体下端开口与道路桥梁地面的密封效果，有利于保证鼓气加压检测裂缝过程的准确性。
2
CN 209432685 U
说明书
1/4 页
一种道路桥梁用裂缝检测装置
技术领域 [0001] 本实用新型涉及道路施工技术领域，具体是一种道路桥梁用裂缝检测装置。
背景技术 [0002] 随着科技的不断发展，道路施工技术也得到了快速进步，这也促进了道路桥梁等基础工程的篷勃发展，为我国的交通事业提供了坚实的物质保障。目前，道路桥梁一般由路基、路面、桥梁、隧道工程和交通工程设施等几大部分组成，其中，路面由于行车载荷的作用和自然因素影响而容易会产生裂缝，需要及时进行检测和修补。 [0003] 在授权公告号为CN206974921U的中国专利中公开了一种道路桥梁用裂缝检测装置，该道路桥梁用裂缝检测装置能够针对路面裂缝深度较深时的裂缝进行有效测量。 [0004] 但是上述的技术方案在实际使用时还存在以下不足：由于触地杆直接与需要检测的道路桥梁地面进行接触，导致容易对触地杆产生磨损，进而降低了装置的使用寿命。因此，设计一种道路桥梁用裂缝检测装置，成为目前亟需解决的问题。
权利要求书1页说明书4页附图1页
CN 209432685 U
CN 209432685 U
权利要求书
1/1 页
1 .一种道路桥梁用裂缝检测装置，包括箱体（5），箱体（5）下端均匀设有若干个脚轮（1），脚轮（1）上设有制动杆（2），其特征在于，所述箱体（5）包括第一测试箱（3）和第二测试箱（24），第一测试箱（3）内设有测试组件（4）；
所述测试组件（4）包括固定板（14），固定板（14）中部设有开口（19），开口（19）左右两侧的固定板（14）部分分别对称设有一组限位弹簧（16），限位弹簧（16）上端均与水平方向设置的水平板（17）连接，水平板（17）下端中部设有检测杆（18），检测杆（18）下端依次穿过开口（19）和箱体（5）伸出并与万向球轮（20）连接；
代理人杨蕾
(51)Int .Cl . G01N 19/08(2006 .01)
(10)授权公告号 CN 209432685 U (45)授权公告日 2019.09.24
( 54 )实用新型名称一种道路桥梁用裂缝检测装置
( 57 )摘要本实用新型涉及道路施工技术领域，具体公
开了一种道路桥梁用裂缝检测装置，包括箱体，箱体下端均匀设有若干个脚轮，箱体包括第一测试箱，第一测试箱内设有测试组件，测试组件包括固定板，固定板中部设有开口，开口两侧分别对称设有一组限位弹簧，限位弹簧上端均与水平板连接，水平板下端中部设有检测杆，检测杆下端依次穿过开口和箱体伸出并与万向球轮连接，水平板上端设有刻度杆。本实用新型通过检测杆来检测地面裂缝，同时通过万向球轮避免与道路桥梁地面直接接触，也避免了检测杆对道路桥梁地面产生划痕，解决了现有的道路桥梁用裂缝检测装置由于触地杆直接与地面进行接触而易对触地杆产生磨损的问题。
( 19 )中华人民共和国国家知来自产权局( 12 )实用新型专利
(21)申请号 201920103883 .7
(22)申请日 2019 .01 .22
(73)专利权人翟青地址 310012 浙江省杭州市拱墅区碧玺轩 12幢1单元802室
(72)发明人翟青陈振华
(74)专利代理机构西安合创非凡知识产权代理事务所(普通合伙) 61248
4 .根据权利要求3所述的道路桥梁用裂缝检测装置，其特征在于，所述筒体（6）下端穿过设置在第二测试箱（24）下端的固定筒（12）伸出并与密封圈（13）连接。
5 .根据权利要求4所述的道路桥梁用裂缝检测装置，其特征在于，所述密封圈（13）的材料为橡胶。
6 .根据权利要求5所述的道路桥梁用裂缝检测装置，其特征在于，所述筒体（6）上端穿过第二测试箱（24）上端伸出并与密封盖（11）铰接，筒体（6）上端伸出第二测试箱（24）的部分设有推杆（10）。
所述水平板（17）上端设有刻度杆（22），刻度杆（22）上端依次穿过套筒（21）和第一测试箱（3）伸出并与限位凸起（23）连接。
2 .根据权利要求1所述的道路桥梁用裂缝检测装置，其特征在于，所述限位弹簧（16）外部套设有用于限位的限位管（15）。
3 .根据权利要求1或2所述的道路桥梁用裂缝检测装置，其特征在于，所述第二测试箱（24）内设有可上下移动的筒体（6），筒体（6）通过多组水平设置的紧固弹簧（9）与第二测试箱（24）内侧壁连接，筒体（6）还通过伸缩软管（8）与设置在第二测试箱（24）内的鼓风机（7）的输出端连通。
