浅析混凝土桥梁上部结构裂缝检测要点

市政混凝土桥梁结构的裂缝检测及加固分析[内容摘要]裂缝是市政混凝土桥梁施工中常见的一种病害类型，不仅会损害工程结构的性能和质量，还会降低其美观性，影响最终的施工效果。

就目前的市政混凝土桥梁结构建设施工来说，很多施工单位在裂缝检查及加固方面都存在显著的问题，导致工程施工质量不佳。

基于此，需要加大对市政混凝土桥梁结构裂缝检测及加固施工的重视程度，促使桥梁整体性能可以得到有效保障，为工程项目顺利进行奠定坚实的基础。

[关键词]市政桥梁；结构裂缝；检测方法；加固技术[前言]近年来，人们的生活水平逐渐得到了提升，越来越多人开始关注市政混凝土桥梁结构施工作业的开展状况，希望能够有一个便捷、安全的出行环境。

市政工程属于民生类型项目，其可以给人们的交通出行提供较大的保障。

当市政混凝土桥梁结构产生裂缝时，就会引发其他问题，降低交通出行的稳定性，还存在引发安全事故的风险。

对混凝土桥梁结构进行裂缝检测及加固可以有效降低产生裂缝的几率，提高桥梁结构的安全性，满足我国现代化交通运输行业的发展需求。

1.在市政工程中桥梁结构裂缝形成原因1.地基形变地基是市政工程的重要结构，在开展相关作业时，需要重视地基强度的体现，确保其性能达到市政工程桥梁建设施工的具体要求，为工程整体结构的稳固性提供有效保障。

在当前的市政工程桥梁施工当中，部分桥梁基础在垂直方向产生了不均匀沉降现象，还有部分桥梁在水平方向产生了明显的位移现象，加速了地基下沉。

这种地基形变问题的产生会增加桥梁结构的应力，并且在其达到一定数值之后就会超过混凝土自身的抗拉力，从而产生裂缝现象。

还有部分施工人员对地基施工的重视程度不足，采取的地基施工方法不符合实际施工要求，也会引发地基形变问题，增大裂缝的产生几率。

1.荷载原因市政混凝土桥梁结构需要具备较大的承载能力以应对道路上通行的车辆荷载，还要承受自身的重力，才可以确保工程结构的稳固性。

在目前的市政混凝土桥梁结构当中，部分混凝土裂缝的产生是由于桥梁结构的荷载达不到要求，受到动荷载及自身形变等因素的影响产生了不同程度的裂缝问题，给工程整体结构的体现造成了较大的约束。

钢筋混凝土桥梁裂缝成因分析及检测技术随着工程建设的快速发展，以及桥梁作为重要的交通运输之一的作用，钢筋混凝土桥梁建设越来越多。

这些桥梁的强度和稳定性是保障交通安全的重要因素。

然而，在桥梁使用的过程中，由于各种原因，桥梁上会出现各种裂缝，造成钢筋混凝土桥梁的力学性能下降，甚至威胁到行车安全，因此对钢筋混凝土桥梁的裂缝成因进行分析和检测技术的研究具有重要的现实意义。

（一）设计和施工缺陷在桥梁的设计和施工过程中，一些因素会影响桥梁的强度和稳定性，比如基础不稳定、结构设计不合理、施工质量不达标等因素，这些因素都会导致桥梁上的裂缝产生。

（二）环境因素气候、温度变化都会影响桥梁的力学性能，导致桥梁上出现裂缝。

例如，在高温季节，桥梁上的钢筋混凝土极易出现裂缝；在雨季，大雨可能导致桥梁沉降或者爆裂，导致桥梁出现裂缝。

（三）使用年限随着桥梁使用年限的增加，桥梁所承受的荷载会越来越大，而桥梁的强度会逐渐降低，导致出现裂缝。

（四）酸碱盐腐蚀在海边或者含盐区域，海水的腐蚀会导致钢筋混凝土的力学性能下降，致使桥梁上出现裂缝。

（一）外观检测通过目视或者近距离观察的方法，可以发现桥梁上的裂缝，包括深度、长度、宽度等等细节。

（二）声波检测利用声波检测法，可以检测桥梁的裂缝、空洞、结构内部的裂缝、疏松等问题，这种检测方法无需对桥梁进行拆解，比较方便，但是需要专业人士进行实施。

（三）磁探检测采用磁探检测方法，可以检测出桥梁上的疤痕、空洞、裂缝情况，精度较高，同时又可以避免对桥梁的破坏。

（四）压力检测利用压力检测法，可以测定桥梁上钢筋混凝土的强度和稳定性能，同时也可以检测出裂缝和变形问题，这需要向桥梁施加外力进行测试。

（五）应力波法综上所述，钢筋混凝土桥梁的裂缝成因有多种原因，为了保证桥梁的稳定性和安全性，需要对其进行定期检测，以保证桥梁的使用寿命。

不同的检测技术可以在不同的情况下进行应用，让检测更加高效准确。

混凝土桥梁裂缝的检测方法与处理策略随着当前公路交通量的剧增，桥梁裂缝的检测和处理的重要性日益提高。

而随着检测技术的不断更新和提高，混凝土桥梁裂缝的检测方法、处理方法也日趋完善和多样化。

1、裂缝检测方法1.1长度检测检测方法主要是尺量，使用普通的卷尺即可达到要求。

当需要检测裂缝是否有所发展时，可以在裂缝首尾两端垂直于裂缝做标记，若长度继续发展，则在标记处可以清楚的看到。

1.2 宽度检测检测方法因所用材料和仪器的不同可以有多种：裂缝测宽仪。

这是目前使用较多的一种仪器。

它实际上就是一把带有放大镜的刻度尺，可以直观方便地读出裂缝宽度，可精确到0.01 mm千分表。

主要在荷载试验过程中使用，用来检测是否出现新裂缝，原有裂缝是否开展。

安装时要保证千分表垂直于裂缝布置表脚一定要牢固。

检测裂缝宽度是否增大，还可以采用以下方法：将中部画有V形槽的细条玻璃，用胶凝材料垂直于裂缝粘贴保证槽口断面与裂缝相齐，由于槽口处玻璃断面较小，而且玻璃是不抗拉的脆性材料，只要裂缝有发展，玻璃就会断裂。

1.3 深度检测裂缝分为浅裂缝和深裂缝。

浅裂缝局限于结构表层，开裂深度不大于500 mm，深裂缝开裂深度大于500 mm 。

对浅层裂缝可以采用凿开法。

方法是：在裂缝中注入浓度为1％的酚酞酒精溶液，然后小心凿至变色与未变色的界线处，测量其深度。

产生界线的原因是裂缝处的混凝土已发生碳化。

但这种方法对混凝土造成了破坏，建议采用超声波无损检测法。

超声波无损检测法。

超声法是使用超声波仪，利用超声波对裂缝进行检测，通过对声速、波幅和主频测量值进行分析计算，从而得出裂缝深度。

浅裂缝检测可以分为平测法和双面斜测法。

当结构的裂缝部位只有一个可测平面，可采用平测法。

平测时应在裂缝的被测部位以不同的测距同时按跨缝和不跨缝布置测点进行声时测量利用线性回归方法和相应计算公式计算出裂缝深度。

当结构的裂缝部位具有两个相互平行的可测平面时，可采用双面斜测法根据波幅和频率的变化，可以检测裂缝深度，还可以判定裂缝是否在平面方向贯通。

钢筋混凝土桥梁裂缝成因分析及检测技术钢筋混凝土桥梁是公路、铁路等交通基础设施重要的组成部分，而裂缝是桥梁结构中的一个常见问题。

裂缝会严重影响桥梁的安全性能，因此针对钢筋混凝土桥梁裂缝成因进行分析，并提出相应的检测技术对其进行监测和维护非常重要。

本文将从裂缝的成因分析入手，以及钢筋混凝土桥梁裂缝的检测技术进行详细探讨。

一、裂缝成因分析1. 荷载作用钢筋混凝土桥梁在使用过程中受到车辆荷载、温度荷载等外部荷载的作用，荷载作用引起的变形和应力集中往往是裂缝产生的直接原因。

特别是在大跨度桥梁中，荷载作用对桥梁结构的影响更加明显。

2. 材料因素混凝土的质量和钢筋的粘结性是桥梁结构的重要因素，材料的不均匀性和质量问题往往是产生裂缝的根本原因之一。

混凝土在施工过程中的养护、质量控制等也会影响桥梁结构的整体质量。

3. 设计与施工桥梁的设计和施工质量对裂缝的产生具有直接的影响，设计不合理或者施工工艺不当都会导致桥梁结构中的预应力体系不平衡，从而引起裂缝的产生。

4. 环境因素环境因素如地震、盐雾腐蚀等也会对桥梁结构产生不利影响，从而引发裂缝的产生。

特别是在地震频发地区，裂缝的产生往往是地震作用引起的。

二、检测技术1. 钢筋混凝土桥梁裂缝检测技术的发展现状随着检测技术的不断进步，钢筋混凝土桥梁裂缝检测技术也得到了很大的发展。

传统的检测方法主要是靠人工观察和简单的工具检测，这种方法存在着一定的局限性，因为裂缝的形貌和深度往往无法通过人眼直接观察到。

目前，随着无损检测技术的兴起，声表面波检测、超声波检测、红外测温技术等都得到了广泛应用。

2. 声表面波检测技术声表面波是指在材料的表面或表面附近通过传播的超声波，由于其具有易于检测、无损伤等特点，所以被广泛应用于桥梁结构的裂缝检测。

通过声表面波检测技术，可以快速、准确地识别出桥梁结构中的裂缝位置和范围，为后续的维护和加固提供了重要的依据。

3. 超声波检测技术超声波检测技术是另一种常用的检测方法，通过超声波的传播速度和反射情况来判断裂缝的深度和形貌。

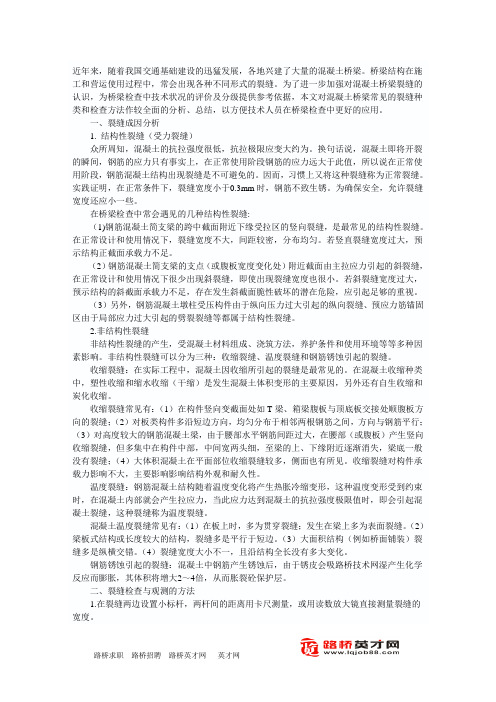

近年来，随着我国交通基础建设的迅猛发展，各地兴建了大量的混凝土桥梁。

桥梁结构在施工和营运使用过程中，常会出现各种不同形式的裂缝。

为了进一步加强对混凝土桥梁裂缝的认识，为桥梁检查中技术状况的评价及分级提供参考依据，本文对混凝土桥梁常见的裂缝种类和检查方法作较全面的分析、总结，以方便技术人员在桥梁检查中更好的应用。

一、裂缝成因分析1. 结构性裂缝（受力裂缝）众所周知，混凝土的抗拉强度很低，抗拉极限应变大约为。

换句话说，混凝土即将开裂的瞬间，钢筋的应力只有事实上，在正常使用阶段钢筋的应力远大于此值，所以说在正常使用阶段，钢筋混凝土结构出现裂缝是不可避免的。

因而，习惯上又将这种裂缝称为正常裂缝。

实践证明，在正常条件下，裂缝宽度小于0.3mm时，钢筋不致生锈。

为确保安全，允许裂缝宽度还应小一些。

在桥梁检查中常会遇见的几种结构性裂缝:（1)钢筋混凝土简支梁的跨中截面附近下缘受拉区的竖向裂缝，是最常见的结构性裂缝。

在正常设计和使用情况下，裂缝宽度不大，间距较密，分布均匀。

若竖直裂缝宽度过大，预示结构正截面承载力不足。

（2）钢筋混凝土简支梁的支点（或腹板宽度变化处）附近截面由主拉应力引起的斜裂缝，在正常设计和使用情况下很少出现斜裂缝，即使出现裂缝宽度也很小。

若斜裂缝宽度过大，预示结构的斜截面承载力不足，存在发生斜截面脆性破坏的潜在危险，应引起足够的重视。

（3）另外，钢筋混凝土墩柱受压构件由于纵向压力过大引起的纵向裂缝、预应力筋锚固区由于局部应力过大引起的劈裂裂缝等都属于结构性裂缝。

2.非结构性裂缝非结构性裂缝的产生，受混凝土材料组成、浇筑方法，养护条件和使用环境等等多种因素影响。

非结构性裂缝可以分为三种：收缩裂缝、温度裂缝和钢筋锈蚀引起的裂缝。

收缩裂缝：在实际工程中，混凝土因收缩所引起的裂缝是最常见的。

在混凝土收缩种类中，塑性收缩和缩水收缩（干缩）是发生混凝土体积变形的主要原因，另外还有自生收缩和炭化收缩。

收缩裂缝常见有：（1）在构件竖向变截面处如T梁、箱梁腹板与顶底板交接处顺腹板方向的裂缝；（2）对板类构件多沿短边方向，均匀分布于相邻两根钢筋之间，方向与钢筋平行；（3）对高度较大的钢筋混凝土梁，由于腰部水平钢筋间距过大，在腰部（或腹板）产生竖向收缩裂缝，但多集中在构件中部，中间宽两头细，至梁的上、下缘附近逐渐消失，梁底一般没有裂缝；（4）大体积混凝土在平面部位收缩裂缝较多，侧面也有所见。

混凝土桥梁裂缝检测方法一、引言混凝土桥梁是现代交通建设中不可或缺的重要组成部分，然而，由于受到外界环境和使用条件的影响，混凝土桥梁在使用过程中难免会出现各种问题，其中最常见的问题之一就是裂缝。

裂缝的存在会给桥梁的使用带来安全隐患，因此，对混凝土桥梁的裂缝进行检测是非常必要的。

二、常见的混凝土桥梁裂缝类型混凝土桥梁的裂缝类型很多，按照裂缝的形态和出现的位置不同，可以将其分为以下几种类型：1. 弯曲裂缝：这种裂缝通常出现在桥梁的中央，呈弓形或弯曲形状，是由于桥梁受到荷载作用而产生的。

2. 横向裂缝：这种裂缝通常出现在桥梁的梁底或梁侧面，呈横向或斜向，是由于混凝土受到拉力而产生的。

3. 纵向裂缝：这种裂缝通常出现在桥梁的墩柱或梁侧面，呈纵向或斜向，是由于混凝土受到压力而产生的。

4. 环向裂缝：这种裂缝通常出现在桥梁的柱子或者翼墙的表面，呈环形或者半环形状，是由于混凝土收缩和膨胀而产生的。

5. 断面裂缝：这种裂缝通常出现在桥梁的梁底或梁侧面，呈垂直或斜向，是由于混凝土内部结构不均匀而产生的。

三、混凝土桥梁裂缝检测方法1. 目视检测法目视检测法是一种简单易行的方法，通常可以通过裸眼观察或者使用放大镜等工具来完成。

在检测时，需要注意以下几点：（1）检测时需要仔细观察桥梁的各个部位，特别是梁底和梁侧面。

（2）检测时需要注意裂缝的形态、长度、宽度和深度等指标，以便对裂缝的性质进行初步判断。

（3）检测时需要注意桥梁表面的污物和杂物，以免对判断结果产生误导。

2. 声波检测法声波检测法是一种通过声波探测器对混凝土桥梁进行检测的方法。

在检测时，需要注意以下几点：（1）检测时需要选择合适的探测器，通常可以选择频率在50-100kHz之间的探测器。

（2）检测时需要对探测器进行校准，以确保检测结果准确可靠。

（3）检测时需要将探测器放置在被测点上，通过分析声波的反射和传播情况来判断裂缝的位置和性质。

3. 磁粉检测法磁粉检测法是一种通过涂覆磁粉并施加磁场来检测混凝土桥梁裂缝的方法。

浅述混凝土桥梁中的裂纹检测及其处理摘要混凝土桥梁的裂缝危害极大，通过对混凝土桥梁中的裂纹检测可以准确掌握混凝土桥梁的状态，可以在危害还为扩大时对混凝土桥梁进行能够修复。

关键词混凝土桥梁；裂纹检测；修复措施引言随着混凝土桥梁的数量增加，随着时间的推移，混凝土桥梁经过多年的使用，质量问题或超负荷或自然因素的侵蚀及破坏等，产生了裂缝需要及时检测并修复。

1 裂纹的危害性在混凝土桥梁中，如果裂纹宽度较小，对使用没有重大危害，但是当裂纹宽度较大时，则会出现很大危害。

危害主要表现如下：（1）加速混凝土碳化一旦桥梁混凝土中出现了裂纹，当遇到潮湿的环境，裂纹中的二氧化碳与水泥中的氢氧化钙、硅酸三钙、硅酸二钙会在相互作用下转化为碳酸盐，进而中和水泥的碱性，使混凝土的碱度降低，最终导致钢筋的纯化膜破坏，引起锈蚀和桥梁结构的破坏。

（2）冰冻的危害混凝土裂纹当遇到冰冻灾害时，裂纹会加宽，直接影响了混凝土结构的使用寿命。

混凝土的结构强度和稳定性遭到破坏混凝土裂纹对混凝土的结构强度和整体稳定性有重大影响。

根据严重程度的区分，会影响桥梁结构的外观、正常使用和耐久性[1]。

2 混凝土桥梁裂缝的特点2.1 混凝土裂缝的成因由于混凝土的组成材料、施工工艺以及环境等，都会对混凝土的結构性能产生影响，因此混凝土裂缝的表现形态多种多样，其成因也是由于多种因素所影响。

按裂缝起因可以概括为如下几种：原生微裂缝、约束变形的裂缝、化学反应裂缝、结构受力裂缝、塑性裂缝以及由于施工工艺引起的裂缝。

2.2 混凝土桥梁常见裂缝特点混凝土是当今桥梁结构中使用最广泛、应用量最大的一种材料。

因为它可以配制成不同强度、不同性能和不同形状的各种混凝土结构物，并有较好的耐久性，除非受到侵蚀性环境的化学腐蚀或者遭到物理破坏，混凝土几乎具有无限的生命潜力。

以上分析研究了普通混凝土结构物的裂缝产生的原因，而混凝土桥梁的裂缝的类型和成因也有其普遍性和特殊性。

作者之一姚昌荣、李亚东将发表专文对此详加论述[2]。

混凝土结构裂缝监测与维修技术一、前言混凝土结构在使用过程中难免会出现裂缝，而裂缝增加了结构的风险，因此，对混凝土结构进行裂缝监测与维修技术是十分必要的。

本文将介绍混凝土结构裂缝监测与维修技术的具体方法和步骤。

二、混凝土结构裂缝监测的方法1. 视觉检查视觉检查是最常见的混凝土结构裂缝监测方法。

它需要人工对混凝土结构进行观察，记录裂缝的位置、长度、宽度和形态等信息。

视觉检查的优点是简单易行，缺点是不够精确，难以测量裂缝的深度和角度。

2. 声学检测声学检测是利用超声波或冲击声波探测混凝土结构内部的裂缝。

它可以提供裂缝的深度和长度等信息。

声学检测的优点是非接触式检测，可以避免对混凝土结构造成二次损伤，缺点是需要专业的设备和技术人员。

3. 拉应变检测拉应变检测是利用应变仪对混凝土结构进行拉伸试验，从而获得结构的应变和变形信息。

通过比较不同时间点的应变和变形数据，可以判断混凝土结构是否存在裂缝。

拉应变检测的优点是数据准确，缺点是设备和人员要求较高。

4. 激光扫描激光扫描是利用激光对混凝土结构进行扫描，从而得到结构的三维形态和表面的裂缝信息。

激光扫描的优点是快速、全面、非接触式检测，可以提供高精度的数据，缺点是设备昂贵，需要专业人员操作。

三、混凝土结构裂缝维修的方法1. 基础维修基础维修是针对混凝土结构基础裂缝进行的维修。

它可以采用钢筋加固、注浆灌浆等方法，加固基础结构，防止裂缝扩大。

基础维修需要根据具体情况制定方案，一般需要专业人员进行操作。

2. 表面维修表面维修是针对混凝土结构表面裂缝进行的维修。

它可以采用填充材料、涂料等方法，修复裂缝，提高混凝土结构的美观度和耐久性。

表面维修需要根据裂缝的大小和形态选择不同的维修材料和方法。

3. 深度维修深度维修是针对混凝土结构内部裂缝进行的维修。

它可以采用钢筋加固、注浆灌浆等方法，加固内部结构，防止裂缝扩大。

深度维修需要根据具体情况制定方案，一般需要专业人员进行操作。
