2010级电路考试B试卷

（A）1220r／min
（B）1255r／min
（C）1309r／min
（D）1500r／min
40三绕组变压器数学模型中的电抗反应变压器绕组的( )。
（A）铜耗
（B）铁耗
（C）等值漏磁通
（D）漏磁通
41一台三相变压器的联结组为Y，d5，其含义表示此时变压器原边的线电压滞后副边对应的线电压( )。
（A）30°
（B）150°
（C）210°
（D）330°
42一台绕线式三相异步电动机，如果将其定子绕组短接，转子绕组接至频率为f1=50Hz的三相交流电源，在气隙中产生顺时针方向的旋转磁势，设转子的转速为咒，那么转子的转向是( )。
（A）顺时针
（B）不转
（C）逆时针
（D）不能确定
43绕线式异步电动机拖动恒转矩负载运行，当转子回路串人不同电阻，电动机转速不同。而串入电阻与未串电阻相比，对转子的电流和功率因数的影响是( )。
2010年注册电气工程师（供配电）专业基础真题试卷及答案与解析
一、单项选择题
1如图所示电路中，1A电流源发出的功率为( )。
（A）6W
（B）－2W
（C）2W
（D）－6W
2如图所示，电路中电流i的大小为( )。
（A）－1 A
（B）1A
（C）2A
（D）－2A
3如图所示，直流电路中Ia的大小为( )。
（A）1A
（A）0．2×10－9S
（B）0．15×10－9S
（C）0．126×10－9S
（D）0．10×10－9S
25终端开路的无损耗传输线的长度为波长的( )时，其输入阻抗的绝对值不等于特性阻抗。
（A）11／8
（B）5／8

东北农业大学(2010 -2011 学年第二学期)课程号：07600003z-1课程名称：变电工程设计-B学分：3平时成绩：30%一、名词解释（每题4分，共计20分）1、发电厂2、复合3、限流效应4、单母线接线5、跨步电压二、单选题（每题2分，共计20分）1、发电厂是把各种（）转化成电能的工厂A、电力能源B、一次能源C、二次能源D、化学能源2、一次能源包括燃料的化学能、水能和（）等能源A、电能B、二次能源C、风能D、机械能3、电弧是有触点的（）电器在切断有载电路过程中必然产生的物理现象。

A、测量B、保护C、开关D、继电4、高电场发射（）是产生电弧的主要条件。

A、电子B、正离子C、负离子D、分子5、互感器是一次系统和二次系统间的（）元件，用以分别向测量仪表、继电器的电压线圈和电流线圈供电，正确反映电气设备的正常运行和故障情况。

A、联络B、开关C、测量D、保护6、目前农村配电网中均采用电磁式电流互感器，通常用字母（）表示。

A、TAB、TBC、TCD、TD7、电气主接线是由高压电器通过连接线，按其功能要求组成接受和（）电能的电路。

A、传输B、分配C、生产D、运行8、电气主接线的基本要求是运行的（）、灵活性和经济性。

A、保密性B、可行性C、可靠性D、简洁性9、电气设备在运行中，电流通过导体时产生电阻损耗，铁磁物质在交变磁场中产生涡流和磁滞损耗，绝缘材料在强电场作用下产生（）损耗。

A、电力B、热C、电流D、介质10、电气设备运行实践证明，当导体和电器的温度超过一定范围以后，将会加速（）的老化，降低绝缘强度，缩短使用寿命。

A、绝缘材料B、导体设备C、铁磁物质D、铁芯三、简答题（每题5分，共计30分）1、什么是一次能源？2、电能和其它形式的能源相比有哪些特点？3、什么是电弧？4、什么是扩散？5、真空断路器有哪些特点？6、分段器有哪些性能？四、计算题（每题10分，共计20分）1、设计一个变电站主接线。

高压侧为60kV，低压侧为10kV。

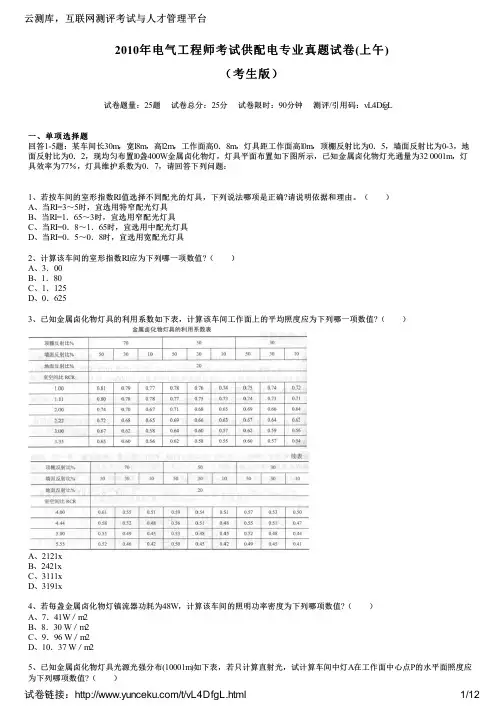

云测库，互联网测评考试与人才管理平台2010年电气工程师考试供配电专业真题试卷(上午)（考生版）试卷题量：25题试卷总分：25分试卷限时：90分钟测评/引用码：vL4DfgL一、单项选择题回答1-5题：某车间长30m，宽l8m，高l2m，工作面高0．8m，灯具距工作面高l0m，顶棚反射比为0．5，墙面反射比为0-3，地面反射比为0．2，现均匀布置l0盏400W金属卤化物灯，灯具平面布置如下图所示，已知金属卤化物灯光通量为32 0001m，灯具效率为77％，灯具维护系数为0．7，请回答下列问题：1、若按车间的室形指数RI值选择不同配光的灯具，下列说法哪项是正确?请说明依据和理由。

（ ）A、当RI=3～5时，宜选用特窄配光灯具B、当RI=1．65～3时，宜选用窄配光灯具C、当RI=0．8～1．65时，宜选用中配光灯具D、当RI=0．5～0．8时，宜选用宽配光灯具2、计算该车间的室形指数RI应为下列哪一项数值?（ ）A、3．00B、1．80C、1．125D、0．6253、已知金属卤化物灯具的利用系数如下表，计算该车间工作面上的平均照度应为下列哪一项数值?（ ）ArrayA、2121xB、2421xC、3111xD、3191x4、若每盏金属卤化物灯镇流器功耗为48W，计算该车间的照明功率密度为下列哪项数值?（ ）A、7．41W／m2B、8．30 W／m2C、9．96 W／m2D、10．37 W／m25、已知金属卤化物灯具光源光强分布(10001m)如下表，若只计算直射光，试计算车间中灯A在工作面中心点P的水平面照度应为下列哪项数值?（ ）云测库，互联网测评考试与人才管理平台A、20．81xB、27．81xC、34．71xD、39．71x回答6-10题：某企业拟建一座l0kV变电站，用电负荷如下：a)一般工作制大批量冷加工机床类设备l52台，总功率448．6kW。

b)焊接变压器组(εr=65%，功率因数0．5)6×23kVA+3 × 32kVA，总设备功率94．5kW，平均有功功率28．4kW，平均无功功率49kvar。

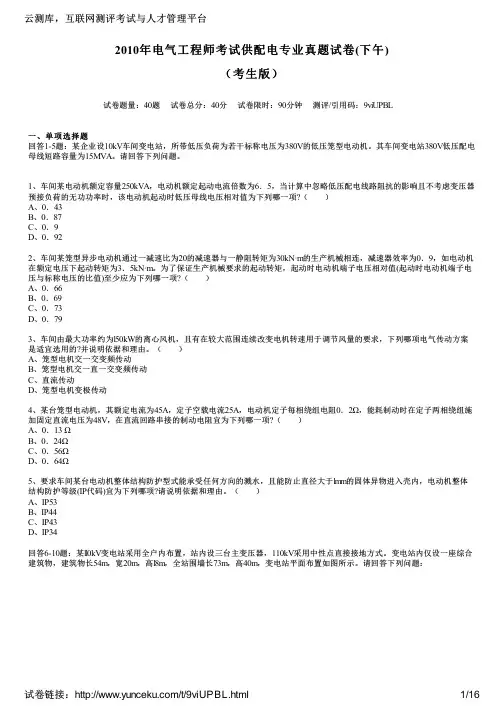

2010年电气工程师考试供配电专业真题试卷(下午)（考生版）试卷题量：40题试卷总分：40分试卷限时：90分钟测评/引用码：9viUPBL一、单项选择题回答1-5题：某企业设10kV车间变电站，所带低压负荷为若干标称电压为380V的低压笼型电动机。

其车间变电站380V低压配电母线短路容量为15MVA。

请回答下列问题。

1、车间某电动机额定容量250kVA，电动机额定起动电流倍数为6．5，当计算中忽略低压配电线路阻抗的影响且不考虑变压器预接负荷的无功功率时，该电动机起动时低压母线电压相对值为下列哪一项?（ ）A、0．43B、0．87C、0．9D、0．922、车间某笼型异步电动机通过一减速比为20的减速器与一静阻转矩为30kN·m的生产机械相连，减速器效率为0．9，如电动机在额定电压下起动转矩为3．5kN·m。

为了保证生产机械要求的起动转矩，起动时电动机端子电压相对值(起动时电动机端子电压与标称电压的比值)至少应为下列哪一项?（ ）A、0．66B、0．69C、0．73D、0．793、车间由最大功率约为l50kW的离心风机，且有在较大范围连续改变电机转速用于调节风量的要求，下列哪项电气传动方案是适宜选用的?并说明依据和理由。

（ ）A、笼型电机交一交变频传动B、笼型电机交一直一交变频传动C、直流传动D、笼型电机变极传动4、某台笼型电动机，其额定电流为45A，定子空载电流25A，电动机定子每相绕组电阻0．2Ω，能耗制动时在定子两相绕组施加固定直流电压为48V，在直流回路串接的制动电阻宜为下列哪一项?（ ）A、0．13 ΩB、0．24ΩC、0．56ΩD、0．64Ω5、要求车间某台电动机整体结构防护型式能承受任何方向的溅水，且能防止直径大于lmm的固体异物进入壳内，电动机整体结构防护等级(IP代码)宜为下列哪项?请说明依据和理由。

（ ）A、IP53B、IP44C、IP43D、IP34回答6-10题：某ll0kV变电站采用全户内布置，站内设三台主变压器，110kV采用中性点直接接地方式。
