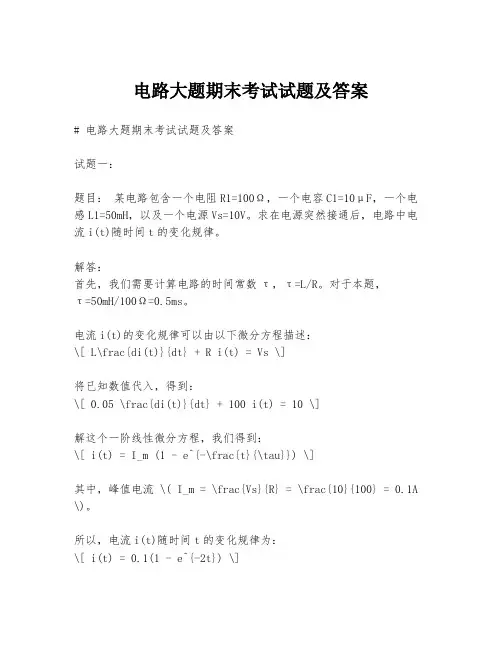

电路大题期末考试试题及答案# 电路大题期末考试试题及答案试题一：题目：某电路包含一个电阻R1=100Ω，一个电容C1=10μF，一个电感L1=50mH，以及一个电源Vs=10V。

求在电源突然接通后，电路中电流i(t)随时间t的变化规律。

解答：首先，我们需要计算电路的时间常数τ，τ=L/R。

对于本题，τ=50mH/100Ω=0.5ms。

电流i(t)的变化规律可以由以下微分方程描述：\[ L\frac{di(t)}{dt} + R i(t) = Vs \]将已知数值代入，得到：\[ 0.05 \frac{di(t)}{dt} + 100 i(t) = 10 \]解这个一阶线性微分方程，我们得到：\[ i(t) = I_m (1 - e^{-\frac{t}{\tau}}) \]其中，峰值电流 \( I_m = \frac{Vs}{R} = \frac{10}{100} = 0.1A \)。

所以，电流i(t)随时间t的变化规律为：\[ i(t) = 0.1(1 - e^{-2t}) \]试题二：题目：考虑一个包含两个电阻R1=200Ω和R2=300Ω，一个电容C=20μF的串联电路，初始时刻电容两端电压为V0=5V。

求在电源突然断开后，电容两端电压Vc(t)随时间t的变化规律。

解答：当电源断开后，电路中的总电阻为R1和R2串联，即R_total=R1+R2=500Ω。

电容两端电压Vc(t)的变化规律可以由以下微分方程描述：\[ C\frac{dVc(t)}{dt} + \frac{Vc(t)}{R_{total}} = 0 \]将已知数值代入，得到：\[ 20 \times 10^{-6} \frac{dVc(t)}{dt} + \frac{Vc(t)}{500} =0 \]解这个一阶线性微分方程，我们得到：\[ Vc(t) = V_0 e^{-\frac{t}{RC}} \]其中，时间常数τ=RC=20μF*500Ω=0.01秒。

电路期末复习题（含答案）电路试题第⼀部分填空题1. 对于理想电压源⽽⾔，不允许短路，但允许开路。

2. 当取关联参考⽅向时，理想电容元件的电压与电流的⼀般关系式为dtdu C i ?=。

3. 当取⾮关联参考⽅向时，理想电感元件的电压与电流的相量关系式为u=-Ri 。

4. ⼀般情况下，电感的电流不能跃变，电容的电压不能跃变。

5. 两种实际电源模型等效变换是指对外部等效，对内部并⽆等效可⾔。

当端⼦开路时，两电路对外部均不发出功率，但此时电压源发出的功率为 0 ，电流源发出的功率为s2s R I ；当端⼦短路时，电压源发出的功率为ss R U 2，电流源发出的功率为 0 。

6. 对于具有n 个结点b 个⽀路的电路，可列出n-1个独⽴的KCL ⽅程，可列出b-(n-1)个独⽴的KVL ⽅程。

7. KCL 定律是对电路中各⽀路电流之间施加的线性约束关系。

8. 理想电流源在某⼀时刻可以给电路提供恒定不变的电流，电流的⼤⼩与端电压⽆关，端电压由外电路/负载来决定。

9. 两个电路的等效是指对外部⽽⾔，即保证端⼝的伏安特性/VCR 关系相同。

10. RLC 串联谐振电路的谐振频率ω11. 理想电压源和理想电流源串联，其等效电路为理想电流源。

理想电流源和电阻串联，其等效电路为理性电流源。

12. 在⼀阶RC 电路中，若C 不变，R 越⼤，则换路后过渡过程越长。

13. RLC 串联谐振电路的谐振条件是 CL ωω1-=0。

14. 在使⽤叠加定理适应注意：叠加定理仅适⽤于线性电路；在各分电路中，要把不作⽤的电源置零。

不作⽤的电压源⽤短路代替，不作⽤的电流源⽤开路/断路代替。

受控源不能单独作⽤；原电路中的受控源不能使⽤叠加定理来计算。

15. 诺顿定理指出：⼀个含有独⽴源、受控源和电阻的⼀端⼝，对外电路来说，可以⽤⼀个电流源和⼀个电导的并联组合进⾏等效变换，电流源的电流等于⼀端⼝的电流，电导等于该⼀端⼝全部置零后的输⼊电导。

人教版英语八年级下册Unit 5【单元测试卷】（附答案）单项选择 每小题 分， 共 分
从 、 、 、 四个选项中选择可以填入空白处的最佳答案。

完形填空 每小题 分，共 分
先通读下面的短文，掌握其大意，然后从 、 、 、 四个选项中选出可以填入空白处的最佳答案。

持续 损失
声音
阅读理解 每小题 分，共 分
照相机
根据材料内容简要回答下列问题。

仓房 怪物
把 照向
猫头鹰
根据材料内容选择最佳答案。

情景交际 每小题 分，共 分
根据对话内容，用恰当的句子补全对话，使对话完整、通顺。

词汇运用 每小题 分，共 分
根据句意及所给汉语提示，写出句中所缺单词。

倚
章节
开始
窗户 塔 根据句意，用括号内所给单词的适当形式填空。

完成句子 每小题 分，共 分
根据各题后括号内的要求完成下列各题，每空一词 含缩略形式 。

改为一般疑问句
改为否定句
用 替换 改写句子
对划线部分提问
改为同义问
综合填空 每小题 分，共 分
阅读短文，从方框中选择恰当的词并用其适当形式填空，使短文通顺、意思完整，每词限用一次，其中有两个词是多余的。

点燃
火焰
发出
吹嘘
书面表达 分
在英语课上，老师让大家讲述自己最难忘的一次经历。

请你用英语写一篇 词左右的短文为你的发言做准备。

要求灵活运用本单元所学的过去进行时。

参考答案。

电路分析期末考试试卷及参考答案装考试科目：电路分析试卷类别：A 卷考试时间：120分钟________________系级班姓名学号毛订题号一二三总分分数线一．选择题：本大题共10个小题，每小题2分，共得分评卷人20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

内1、图 1 所示电路中，已知电流I 3A ，则a、b 两端的电压U =___________。

A）－10V B）10V C）50V D）－20V请2、图 2 所示电路中，已知元件 A 放出功率10W，则电流I =___________。

A）1A B）2A C）－1A D）5Aa10Ω＋－IIA勿U20V－ b ＋＋－10V图1 图2答3、电路如图 3 所示，10Ω电阻吸收的功率为___________。

A）1W B）0. 9W C）10W D）3W4、图 4 所示电路原来处于稳态，i s 2 cos 2t A 。

t 0 时开关闭合，则换路瞬间的电感题电流i L (0 ) 为__________。

A）1A B）0.5A C）cos 2t A D）2 cos 2t A- 1 -2Ω ＋1A12V 10Ωi s S2H＋2Ωt=0 －9V－i L图4图35、一个2A 的电流源对初始储能为0 的0.1F 电容充电 5 秒钟后，则该电容获得的能量为__________。

A）50J B）500J C）100J D）0J6、某电路的阻抗为Z 10 j5 ，则该电路的导纳Y 的实部为__________。

A）0.2S B）0.08S C）0.04S D）0.1S7、若RLC 串联电路的谐振频率为f0 1000Hz ，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。

A）阻性B）感性C）容性D）不能确定8、图8 所示二端网络的功率因数为__________。

A）0 B ） 1 C）－0.707 D）0.7079、图9 所示电路已处于稳态，t 0 时开关打开，则电感电压的初始值u L (0 ) 为_________。

电路分析期末考试试卷及参考答案装订线考试科目：电路分析试卷类别： A 卷考试时间：120 分钟________________系级班姓名学号毛题号一二三总分分数得分评卷人一．选择题：本大题共10 个小题，每小题 2 分，共20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

内1、图 1 所示电路中，已知电流I 3 A ，则 a、 b 两端的电压 U =___________。

A ）－ 10V B） 10V C） 50V D ）－ 20V2、图 2 所示电路中，已知元件 A 放出功率 10W ，则电流I =___________ 。

请B ） 2A C）－1A D ） 5AA ） 1Aa 10Ω＋I －I勿 AU 20V－ b ＋＋－10V图 1 图 2答3、电路如图 3 所示， 10Ω电阻吸收的功率为 ___________。

A ） 1WB ） 0. 9W C） 10W D ） 3W4、图 4 所示电路原来处于稳态，i s 2 cos 2t A 。

t 0 时开关闭合，则换路瞬间的电感电流 i L (0 ) 为 __________。

题B ） 0.5A C） cos2t A D ） 2 cos2t AA ） 1A- 1 -2Ω＋1Ai s S12V 10Ω2H＋2Ω－9V t=0i L－图 3 图 45、一个 2A 的电流源对初始储能为0 的 0.1F 电容充电 5 秒钟后，则该电容获得的能量为__________ 。

A ） 50JB ） 500J C） 100J D ） 0J6、某电路的阻抗为Z 10 j 5 ，则该电路的导纳Y 的实部为 __________ 。

A ） 0.2SB ） 0.08S C） 0.04S D） 0.1S7、若 RLC 串联电路的谐振频率为 f 0 1000Hz ，则当频率为 900Hz 的正弦电压源激励时，该电路呈 __________。

大学电路期末试题及答案一、选择题1. 电流的单位是：A. 安培B. 伏特C. 焦耳D. 瓦特2. 电阻的单位是：A. 安培B. 伏特C. 欧姆D. 瓦特3. 在直流电路中，电流的方向是：A. 从正极到负极B. 从负极到正极C. 无法确定D. 场景相关4. 串联电路中电阻的总和为：A. 其中一个电阻的阻值B. 所有电阻的阻值之和C. 两个电阻之和D. 电流的倒数5. 并联电路中电阻的总和为：A. 其中一个电阻的阻值B. 所有电阻的阻值之和C. 两个电阻之和D. 电流的倒数二、判断题1. 电压是指电路中电子的流动速度。

(错误/正确)2. 电流的大小与电阻成反比。

(错误/正确)3. 并联电路中各支路电流相同。

(错误/正确)4. 串联电路中电压相同。

(错误/正确)5. 光敏电阻是温敏器件。

(错误/正确)三、计算题1. 一个电阻为6欧姆的串联电路中，电压为12伏特，求电流的大小。

2. 一个电阻为8欧姆的并联电路中，电压为6伏特，求电流的大小。

四、简答题1. 什么是电路？2. 请解释电流和电压的区别。

3. 什么是串联电路和并联电路？4. 请简述瞬时功率的概念。

答案：一、选择题1. A2. C3. A4. B5. D二、判断题1. 错误2. 正确3. 错误4. 正确5. 错误三、计算题1. I = V/R = 12伏特/6欧姆 = 2安培2. I = V/R = 6伏特/8欧姆 = 0.75安培四、简答题1. 电路是由电子元件和电源组成的路径，电子通过它可以流动，并完成电能转化和传输的过程。

2. 电流是电子在电路中的流动，单位是安培；电压是电路中电子的推动力或势能差，单位是伏特。

3. 串联电路是电子元件按顺序连接的电路，电流只有一条路径；并联电路是电子元件与电源相连的分支，电流有多条路径。

4. 瞬时功率是某一时刻电路中消耗或产生的功率，可以通过电流和电压的乘积计算得到。

对于直流电路，瞬时功率的大小为电流和电压的乘积；对于交流电路，瞬时功率的大小为电流和电压的乘积再乘以功率因数。

电路课程期末考试1（试卷）1、电路如图所示。

请按图中所示结点编号写出结点电压方程。

(8分)10Ω2u 2+题一图4A4A10Ω5Ω20Ωu 2+-4A10Ω①②-0二、电路如图所示。

已知u s1＝100V ，u s2＝200V ，求i 1，i 2及两个电压源发出的功率P 1和P 2。

(8分)Ωu s 1+20Ωi 110Ω10i 1u s 2++20Ωi 2题二图---三、电路如图所示。

(1) 求从a 、b 端看进去的戴维宁等效电路；(2) 求R L 为何值时，R L 能获得最大功率，并求此最大功率P max 。

(10分)10Ω20V +-题三图4A5Ωu +0.2u10Ω10ΩabR L-四、电路如图所示。

请应用叠加定理求电压u 3。

(8分)40题四图5A4Ω4Ω+－10i 1i 1u 3+10V+2Ω－－Ω五、含理想运放的电路如图所示。

求u 0和u x 。

(8分)+u o_+∞++∞+u x 6V+_+_ΩΩ1K ΩΩΩΩ题五图__1231K 1K 1K 1K 1Kk Ωk Ωk Ωk Ωk Ωk Ω题五图六、一阶动态电路如图所示。

电路原来处于稳定状态，t=0时，开关S 从1合向2，求t>0时的u c (t )和i c (t )。

(10分)u c0.2F题六图2A10Ω5ΩS(t =0)2.5Ω10V++i c--12七、正弦稳态电路如图所示。

已知M =0.4H ，L 1=L 2=0.6H ，L 3=1.4H ，C 1=10-4F ，C 2=0.5×10-4F ，电源角频率ω=100rad/s ，(1) 求1I ，2I ；(2) 求两个电压源发出的复功率1S 、2S 。

(10分)12j C ω11j C ω八、正弦稳态电路如图所示。

已知u s1=2100cos100t V , i s1=22cos100t A,求，i 1、u 。

(10分)100Ω1H－＋100Ω100Ω10-4F 10-4F－＋1H u 题八图i 1i s2u s1九、对称三相电路如图所示。

电路基本分析电路基础期末考试试卷1A卷一、判断题每题2分1.在换路瞬间,如果电感电流不跃变,则电感电压将为零;2.当电感元件在某时刻t的电流it = 0时,电感元件两端的电压ut不一定为零；同样,当ut = 0时,it不一定为零;3.实际电源的两种模型,当其相互等效时,意味着两种模型中理想电压源和理想电流源对外提供的功率相同;4.某三层楼房的用电由三相对称电源供电,接成三相四线制系统,每层一相;当某层发生开路故障时,另二层电器一般不能正常工作;5.如图所示,当i1按图示方向流动且不断增大时,i2的实际方向如图所示;分享于上学吧资料分享课后答案二、填空题每题1分1.正弦量的三要素是指、、2.线性无源二端网络的阻抗与网络的结构、元件参数及有关;3.复功率~S的定义为~S ,它的实部表示功率,它的虚部表示功率,它的模表示 ,它的辐角表示 ;4.对称三相电路中,电源线电压为220V,负载作三角形联结,每相阻抗Z = 22,则线电流为；三相总有功功率为 ;5.由q u平面中一条曲线所确定的元件称为元件；由i平面中一条曲线所确定的元件称为元件;6.只具有单一节点对的电路的节点电压方程U = ,它称为定理;7. n个节点、b条支路的连通图,其树支数为 ,连支数为 ;8.已知某无源网络的导纳Y = 2 + j2S,则该网络的阻抗为 ,网络为性 ;9.选择u、i为关联参考方向时,50 电阻元件的u、i关系为 ,100F电容元件的u、i关系为 ,10mH电感元件的u、i关系为 ;10. RLC串联电路中,R = 50 ,L = 50 mH,C = 10F；电源电压US=100V,则谐振时电流I = ；品质因数Q = ;11.试为a、b两个图各选两种树,分别画在括号内;,12.图示电路中,N0为不含独立源的线性网络;当US= 3V、IS= 0时,U = 1V；当US= 1V,IS= 1A时,U = 0.5V;则当US = 0,IS= 2A时,U为 V;13.图示为RLC串联电路的频率特性曲线,其中感抗XL 的曲线为____________；容抗XC的曲线为____________；电抗X的曲线为___________；阻抗Z的曲线为___________;14. 含源二端电阻网络N S 如图所示,若测得开路电压U ab 为10V,短路电流I ab 为5A,则该网络的电压电流关系为U = ;15. 当一线圈含R 、L 与直流电压12V 接通时,其电流为2A,与正弦电压 V 100cos 212t u π=接通时,电流为1.2A,则线圈的电阻R = ,电感L = ;16. 对称三相负载作星形联结接至线电压为380V 的对称三相电压源,线电流为2A;若将负载改为三角形联结后接至线电压为220V 的对称三相电压源,线电流为 A;17. 设某电压的表达式为 ut = tt t 3t 3 V,在 t = 2 s 时,该电压值为 ;18. 某电压源的电压与电流为非关联参考方向,已知其电压为5V,电流为2A,则该电压源提供的功率为 W;19. 图示三相电路中,当开关S 闭合时,各电流表读数均为5A;当开关S 打开后,各电流表读数：A 1为 ,A 2为 ,A 3为 ;20. 电容C 经电阻R = 50充电,充电电源的直流电压U = 110V,接通电源后1.5 ms 时电流为 0.11A;则1充电时间常数 = ；2电容量C = ;三、计算题每题10分1. 电路如图所示,试用节点法求开路电压U OC ;2. 求图示二端网络的端口电压U OC ;3. 图示并联网络中,R 1 = 20 ,R = 6 ,L = 20 mH,C = 30 F;试求端口正弦电压有效值为220V 、频率为50Hz 时的端口电流,并求端口电压与电流的相位差;4. 试求图示电路中的电流I 1 、I 2、电压U 1和2 A 电流源的功率 ;5. 图示电路,已知L 1 = 0.1H,L 2 = 0.2H,M = 0.1H,R 1 = 5,R 2 = 10,C = 2F,试求顺接串联与反接串联两种情况下电路的谐振角频率0和品质因数Q ;6. 求图示电路的戴维宁等效电路;7. 试求图示电路在 = 1 rad/s 时的输入阻抗Z i ;电路基本分析 电路基础期末考试试卷1 A 卷答案一、判断题每题2分1.错误2.正确3.错误4.错误5.错误二、填空题每题1分1. 角频率或周期、频率；有效值或最大值；初相位2. 电源频率3. *I U；有功；无功；视在功率；阻抗角或功率因数角 4. 17.3A ；6600W5. 电容；电感6. ∑∑G GU S ；弥尔曼7. n -1；b -n -18. 0.25－j0.25；容9. u = 50 i ；t u i d d 104-=；t iu d d102-=10. 2A ；1.41411.；a ab b 12. 3113. 曲线A ；曲线B ；曲线D ；曲线C14. 10+2I15. 6；80 mH16. 3.4617. 2V18. -1019. 2.89A ；5A ；2.89A 20. 0.5 ms ；10 F三、计算题每题10分1. 选c 为参考节点,列节点电压方程：解得：V 38b =U2. U oc = -3 U oc +54所以：U oc =5V3. 设 220=U /0° V325 2.L j R U I =+=ω/－46.3°A=17.4－j18.3A= 29.74. I 1 =2+39A=5 AI 2 =24-2A= 0U 1 = 4-2V= 8 V电流源产生功率为：24-U 1-9W= 6 W5. 顺 接 串 联 时 L ' = L 1 + L 2 + 2M = 0.5 H故 rad/s 1000 10==C L ω反 接 串 联 时 L " = L 1 + L 2 2M = 0.1 H故 rad/s 2236"10==C L ω6. 求开路电压U oc ：解得： I 1=4A所以：U oc =6I 1=24V求等效电阻R o ：用外加电源法⎩⎨⎧-+=+=)(426621111I I I I I I U 解得：R o =Ω=5I U 所以戴维宁等效电路如下图：7. 将原电路去耦,并作出去耦电路的相量模型Z i = 0.098 + j0.804 = 0.81/83.05。

电工电子技术试题库考试试卷期末考试试卷及答案详解一、选择题（每题2分，共20分）1. 以下哪个不是基本的电路元件？A. 电阻B. 电容C. 电感D. 二极管答案：D解析：基本的电路元件包括电阻、电容和电感。

二极管属于半导体器件，不属于基本电路元件。

2. 在串联电路中，电流处处相等，以下哪个说法正确？A. 电压处处相等B. 功率处处相等C. 电阻处处相等D. 电容处处相等答案：B解析：在串联电路中，电流处处相等，因此功率处处相等。

电压、电阻和电容在串联电路中不一定相等。

3. 以下哪个属于非线性电阻？A. 线性电阻B. 热敏电阻C. 光敏电阻D. 所有以上选项答案：D解析：非线性电阻包括线性电阻、热敏电阻和光敏电阻等。

4. 以下哪个不属于放大器的分类？A. 电压放大器B. 功率放大器C. 频率放大器D. 直流放大器答案：C解析：放大器的分类主要有电压放大器、功率放大器、频率放大器和直流放大器等。

频率放大器不属于放大器的分类。

5. 以下哪个是模拟信号的特点？A. 连续性B. 离散性C. 确定性D. 随机性答案：A解析：模拟信号具有连续性，而数字信号具有离散性。

二、填空题（每题3分，共15分）6. 在并联电路中，电压处处相等，电流等于各支路电流的______。

答案：和解析：在并联电路中，电压处处相等，电流等于各支路电流的和。

7. 电路元件按照其在电路中的作用可分为______元件和______元件。

答案：有源元件，无源元件解析：电路元件按照其在电路中的作用可分为有源元件（如电源、信号源等）和无源元件（如电阻、电容、电感等）。

8. 放大器的输入信号与输出信号的相位关系称为______。

答案：相位移解析：放大器的输入信号与输出信号的相位关系称为相位移。

9. 模拟信号经过采样和量化后，变为______信号。

答案：数字信号解析：模拟信号经过采样和量化后，变为数字信号。

三、判断题（每题2分，共10分）10. 在串联电路中，电压处处相等。

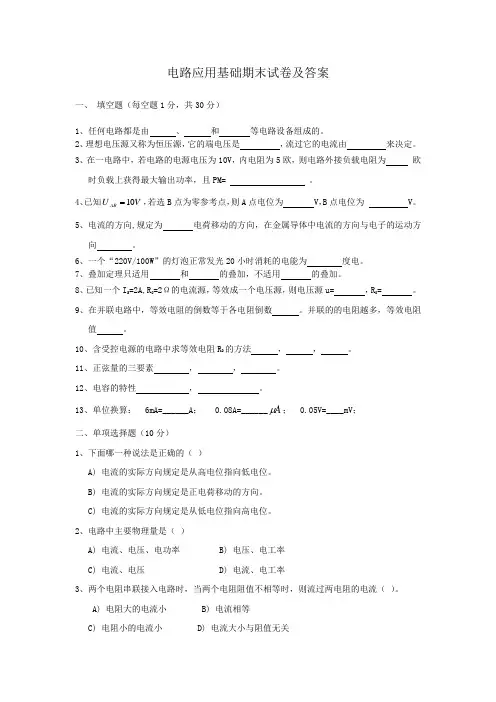

电路应用基础期末试卷及答案一、 填空题（每空题1分，共30分）1、任何电路都是由 、 和 等电路设备组成的。

2、理想电压源又称为恒压源，它的端电压是 ，流过它的电流由 来决定。

3、在一电路中，若电路的电源电压为10V ，内电阻为5欧，则电路外接负载电阻为 欧时负载上获得最大输出功率，且PM= 。

4、已知V U AB 10=，若选B 点为零参考点，则A 点电位为 V ，B 点电位为 V 。

5、电流的方向,规定为 电荷移动的方向，在金属导体中电流的方向与电子的运动方向 。

6、一个“220V/100W ”的灯泡正常发光20小时消耗的电能为 度电。

7、叠加定理只适用 和 的叠加，不适用 的叠加。

8、已知一个I S =2A,R 0=2Ω的电流源，等效成一个电压源，则电压源u= ，R 0= 。

9、在并联电路中，等效电阻的倒数等于各电阻倒数 。

并联的的电阻越多，等效电阻值 。

10、含受控电源的电路中求等效电阻R 0的方法 ， ， 。

11、正弦量的三要素 ， ， 。

12、电容的特性 ， 。

13、单位换算： 6mA=______A ； 0.08A=______A μ； 0.05V=____mV ；二、单项选择题（10分）1、下面哪一种说法是正确的（ ）A) 电流的实际方向规定是从高电位指向低电位。

B) 电流的实际方向规定是正电荷移动的方向。

C) 电流的实际方向规定是从低电位指向高电位。

2、电路中主要物理量是（ ）A) 电流、电压、电功率 B) 电压、电工率C) 电流、电压 D) 电流、电工率3、两个电阻串联接入电路时，当两个电阻阻值不相等时，则流过两电阻的电流（ ）。

A) 电阻大的电流小 B) 电流相等C) 电阻小的电流小 D) 电流大小与阻值无关4、某节点B 为三条支路得连接点，其电流分别为I 1=2A ，I 2=4A ，则I 3为（ ）（设电流参考方向都指向节点A ）A)-2A B)-4A C)-6A D)6A5、如图1所示电路，下面的表达式中正确的是( )。

广东技术师范学院— 学年度第 ( )学期期末考试试卷（参考答案及评分标准）科 目：电路（上） （C ）卷考试形式：闭卷 考试时间: 120分钟 系别： 自动化学院 班级： 姓名： 学号：一、选择题（四选一，每题2分，10小题，共20分；请将答案填入下面的表格中）1. 已知空间有a 、b 两点，电压10ab U V = ，a 点电位为4a V ϕ=，则b 点电位b ϕ 为( B )。

A. 6VB. -6VC. 14VD. 10V 2. 下列理想元件在电路中总是消耗功率的是( C )。

A. 电源B. 电感C. 电阻D. 电容3.有三个电阻相串联，已知12R =Ω，25R =Ω，38R =Ω。

在3个串联电阻的端口上外加电压为30S U V =的电压源，则对应各电阻上的电压有效值分别为（ C ）。

A. 12316,10,4R R R U V U V U V === B. 1234,16,10R R R U V U V U V ===C. 1234,10,16R R R U V U V U V ===D. 12316,4,10R R R U V U V U V ===4.已知一个I S =4A 的理想电流源与一个R=10Ω的电阻相并联，则这个并联电路的等效电路可用( D )表示。

A. U S =40V 的理想电压源B. I S =4A 的理想电流源C. U S =0.4V 的理想电压源与R=10Ω的电阻相并联的电路D. U S =40V 的理想电压源与R=10Ω的电阻相串联的电路5. 对于具有n 个结点，b 条支路的电路，它的KVL 独立方程数为( B )。

A. n-1 B.b-n+1 C. b-n D. b-n-16. 关于结点电压法法，下列叙述中( D )是错误的。

A. 自电导是结点所连接的所有电阻的电导之和，恒为正B. 互电导是结点之间的电阻的电导之和，恒为负C. 结点电压自动满足KVLD. 方程右边的i skk 为流出结点的电流源电流的代数和7. 回路电流方程实质上是 的体现，而结点电压法实质上是 的体现。

电路试题样卷1(考试时间：120分钟)一、单项选择题〔从每题的四个备选答案中，选出一个正确答案，并将正确答案的号码填入题干的括号内〕。

1、图示电路中电流i S等于( )1) 2) –1.5 A 3)3A 4) -3 A2、图示电路中电流I等于( )1) 2A 2) -2 A 3) 3 A 4) -3 A3、图示直流稳态电路中电压U等于( )1) 12V 2) -12V 3) 10V 4) -10V4、图示电路中电压U等于( )1) 2V 2) -2V 3) 6V 4) -6V5、图示电路中5V电压源发出功率P等于( )1) 15W 2) -15W 3) 30W 4) -30W6、图示电路中负载电阻R L获得的最大功率为( )1)1) 2W 2) 4W 3) 8W 4) 16W7、 图示单口网络的输入电阻等于( )1) 3Ω 2) 4Ω 3) 6Ω 4) 12Ω8、 图示单口网络的等效电阻R ab 等于( )1) 2Ω 2) 3Ω 3) 4Ω 4) 6Ω9、 图示电路中开关闭合后电容的稳态电压u C (¥)等于( )1) -2V 2) 2V 3) -5V 4) 8V10、 图示电路的当开关闭合后的时间常数等于( )1) 0.5s 2) 1s 3) 2s 4) 4s11、 图示电路在开关闭合后电流i (t )等于( ) )A e 1(3 4))A e 1(3 3))A e 1(3 2)A e 3 )10.5230.5t t t t -------12、 图示正弦电流电路中电流i (t )等于( )1) )A 1.532cos(2 +t 2) )A 1.532cos(2 -t 3) )A9.362cos(2 +t 4))A 9.362cos(2 -t13、图示正弦电流电路中电流i R(t)的有效值等于( )1) 5A 2) 10A 3) 52A 4) 102A14、图示电路中电阻R吸收的平均功率P等于( )1) 16W 2) 8W 3) 4W 4) 2W15、图示电路中负载获得的最大平均功率等于( )1) 8W 2) 16W 3) 32W 4) 64W16、图示正弦电流电路中电压u(t) 超前电流i S(t)的角度等于( )1) –26.6 2) -45° 3) 26.6°4) 53.1°17、图示正弦电流电路中，电流有效值I R=3A,I L=1A。

电路期末试题及答案### 电路期末试题及答案一、选择题1. 在电路中，电流的参考方向与电压的参考极性相同时，电路中实际的功率是（）。

- A. 正值- B. 负值- C. 不能确定- D. 零2. 电阻R1和R2串联时，总电阻R等于（）。

- A. R1 + R2- B. R1 * R2- C. R1 / R2- D. R1 - R23. 理想电压源与理想电流源并联时，电路的输出电压是（）。

- A. 理想电压源的电压- B. 理想电流源的电压- C. 两者电压的和- D. 两者电压的差4. 在交流电路中，电感元件的阻抗随频率的增加而（）。

- A. 增加- B. 减少- C. 不变- D. 先增加后减少二、填空题1. 电路中，电容器的充电和放电过程遵循______定律。

2. 电路的功率因数是______与______的比值。

3. 电路中，当电阻R、电感L和电容C串联时，电路的总阻抗为______。

三、简答题1. 简述基尔霍夫电压定律和基尔霍夫电流定律的区别与联系。

四、计算题1. 已知电路中有一个10Ω的电阻R1，一个20V的直流电源，一个10μF的电容器，求在电源接通后5秒内电容器储存的能量。

答案一、选择题1. D2. A3. A4. A二、填空题1. RC2. 视在功率，有功功率3. \( \sqrt{R^2 + (2\pi fL - \frac{1}{2\pi fC})^2} \)三、简答题基尔霍夫电压定律（KVL）指出，沿着任何闭合回路的电压和为零。

而基尔霍夫电流定律（KCL）则表明，进入任何节点的电流之和等于离开该节点的电流之和。

两者的联系在于它们都描述了电路中的基本守恒定律，但KVL关注的是能量守恒，而KCL关注的是电荷守恒。

四、计算题电容器储存的能量 \( E = \frac{1}{2}CV^2 \)，其中 \( V \) 是电容器两端的电压。

对于直流电源，电容器充电到电源电压，即 \( V = 20V \)。

《电路原理》期末考试试卷附答案一、单选（共15空，每空3分，共45分） 1、电流与电压为关联参考方向是指 。

A. 电流参考方向与电压降参考方向一致B. 电流参考方向与电压升参考方向一致C. 电流实际方向与电压升实际方向一致D.电流实际方向与电压降实际方向一致2、 应用叠加定理时，理想电压源不作用时视为 ，理想电流源不作用时视为 。

（1）A. 短路 B. 开路 C. 电阻 D. 理想电压源 （2）A. 短路 B. 开路 C. 电阻 D. 理想电流源3、直流电路中， 。

A. 感抗为0，容抗为无穷大B. 感抗为无穷大，容抗为0C. 感抗和容抗均为0D. 感抗和容抗均为无穷大 4、在正弦交流电路中提高感性负载功率因数的方法是 。

A. 负载串联电感B. 负载串联电容C. 负载并联电感D. 负载并联电容 5、正弦电压 u(t) =2U cos (ωt + θu )对应的相量表示为 。

u U U A θ∠=. u U U B θ∠=•. u U U C θ∠=2. u U U D θ∠=•2.6、任意一个相量乘以j 相当于该相量 。

A 逆时针旋转90oB 顺时针旋转90oC 逆时针旋转60oD 逆时针旋转60o7、三相对称电源星型联结，相、线电压的关系为 。

A ．线电压是相电压的3倍，且线电压滞后对应相电压30° B ．相电压是线电压的31倍，且相电压滞后对应线电压30°C ．线电压是相电压的2倍，且线电压滞后对应相电压30°D ．相电压是线电压的21倍，且相电压滞后对应线电压30°8、电路如图1所示，电压源A. 吸收120W 功率B. 吸收0功率C.产生120W 功率D. 无法计算图160Ω9、电路如图2所示，R ab= 。

A ． 100ΩB ．50ΩC ．150ΩD ．200Ω10、如图3所示，已知电容的电压u C (t)=2e tV ， 则电流i(t)为 ，在t =0s 时，电容贮能为 。

《电路原理》期末考试题注意事项： 1.本试卷共四大题，满分100分，考试时间120分钟，闭卷；2.考前请将密封线内各项信息填写清楚；3.所有答案请直接做在试卷上，做在草稿纸上无效；4.考试结束，试卷、草稿纸一并交回。

题号一二三四总分得分一、解答题（每小题4分，共40分）１.在下图电路中，Ｒ=２Ω，ＵＳ=９Ｖ，非线性电阻的伏安特性为若ｕＳ（ｔ）=ｃｏｓｔＶ，试求电流ｉ。

答：2. 电路如下图所示。

ｔ=０时，Ｋ闭合，ｕＣ（０＋）=Ｕｏ。

试求ｔ≥０时的ｕＣ（ｔ）。

答：3. 电路如下图（ａ）所示。

充电的电容Ｃ通过非线性电阻放电，非线性电阻的伏安特性如下图（ｂ）所示。

已知Ｃ=１Ｆ，ｕＣ（０_）=３Ｖ，试求ｕＣ（ｔ）。

答：4. 下图所示电路在换路前已工作了很长的时间，试求换路后３０Ω电阻支路电流的初始值。

答：0.25Ａ。

5. 下图所示电路在换路前已工作了很长的时间，试求电路的初始状态以及开关断开后电感电流和电容电压的一阶导数的初始值。

答：6. 将下图所示电路中电容端口左方的部分电路化成戴维南模型，然后求解电容电压的零状态响应ｕＣ（ｔ）答：7. 设下图（ａ）所示电路中电流源电流i S（t）的波形如图（ｂ）所示，试求零状态响应ｕ（ｔ），并画出它的曲线。

答：8.试求下图所示电路中的电流ｉ（ｔ），设换路前电路处于稳定状态。

答：9.在下图所示电路中，电容电压的初始值为-4Ｖ，试求开关闭合后的全响应ｕＣ（ｔ）和ｉ（ｔ），并画出它们的曲线。

答：10. 图７ ３７所示电路在换路前已建立稳定状态，试求开关闭合后的全响应ｕＣ（ｔ），并画出它的曲线。

答：二、判断题（每小题3分，共30分）1.下图所示电路在换路前已工作了很长时间，图中ＩＳ为一直流电源。

试求开关断开后的开关电压ｕＳ（ｔ）是（√）答案：2.下图所示电路将进行两次换路。

试用三要素法求出电路中电容的电压响应ｕＣ（ｔ）和电流响应ｉＣ（ｔ），并画出它们的曲线。

（√）答案：3.下图所示电路在开关断开前已处于稳定状态，试求开关断开后的零输入响应ｉＬ２（ｔ）是（×）答案：4.试求图所示电路的零状态响应ｕ（ｔ）是。

《模拟电子技术基础（1）》期末试题（A 卷）参考答案及评分标准一、填空（每空1分，共20分）1. 双极型晶体管工作在放大区的偏置条件是发射结 正偏 、集电结 反偏 。

2. 放大器级间耦合方式有三种： 直接 耦合； 阻容 耦合； 变压器 耦合；在集成电路中通常采用 直接 耦合。

3. 差分放大器的基本特点是放大 差模信号 、抑制 共模信号 。

4. 乙类推挽放大器的主要失真是 交越失真 ，要消除此失真，应改用 甲乙 类推挽放大器。

5. 图1所示两级放大电路，图中级间采用 阻容 耦合方式，1T 接成 共基 组态，2T 接成 共集 组态，1R 和2R 的作用是 为T1管提供基极偏置 。

6. 在阻容耦合放大器中，若要降低下限频率，应将耦合电容的值 增大 。

7. 共射－共基组合电路中，由于共射电路的上限频率 小于 共基电路的上限频率，故此组合电路的上限频率主要取决于 共射 电路。

8. 负反馈系统产生自激的条件是1)(-=ωj T ，相应的振幅条件是1)(=ωj T ，相位条件是()πωϕ±=T 。

二、简答（共3小题，每小题5分，共15分）1. 测得工作在放大电路中两个晶体管的三个电极电流如图2所示（1）判断它们各是NPN 管还是PNP 管，在图中标出e ，b ，c 极； 答：见图中标识（判断NPN 管还是PNP 管各1分，标出e ，b ，c 极1分，共3分）（2）估算(b)图晶体管的β和α值。

601.06===B C I I β， 985.01≈+=ββα （各1分，共2分）2.电路如图3所示，试回答下列问题R （1）要使电路具有稳定的输出电压和高的输入电阻，应接入何种负反馈？f 应如何接入？（在图中连接）答：应接入电压串联负反馈（1分）R接法如图（1分）f（2）根据前一问的反馈组态确定运放输入端的极性（在图中“□”处标出），并根据已给定的电路输入端极性在图中各“○”处标注极性。

答：见图中标识（3分）（共6空，两个1分）3.简述直流电源的主要组成部分及各部分功能。
