电路期末考试试卷(A)

职业技术学院考试试卷信息传媒系18计算机网络专业《电工电子技术》期末试卷A卷考试时间：120 分钟，考试形式（开/闭/机）：闭班级姓名学号一、选择题（本题共15小题，每题2分，共30分）1、3 kΩ的电阻中通过2mA的电流，试问电阻两端的电压是（）。

A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（）。

A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V的电源上，则取用的功率为（）W。

A、125B、250C、500D、10004、某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（）。

A、700VAB、100VAC、500VAD、-100VA5、图右所示电路中P点电位为( )A、5VB、4VC、3VD、2V6、如图电路中电压U为（）A．-50VB．-10VC．10VD．50V7、若交流电路的电流相位比电压相位超前，则电路成（）A.电阻性B．电感性C．电容性 D.无法确定8、当三相对称交流电源接成星形时，若线电压为380V，则相电压为（）。

A.380/3VB.380/3VC.380/2VD.380V9、我国通常应用的交流电工频为（）Hz。

A.50 B．60 C．110 D.22010、交流铁心线圈，当线圈匝数N增加一倍，则磁通 将( ) 。

A、增大B、减小C、不变D、以上都不正确11、关于提高功率因数的说法，正确的是（）A、在感性负载上并联电感可以提高功率因数B、在感性负载上并联电容可以降低功率因数C、在感性负载上并联电容可以提高功率因数D、以上都不对12、理想二极管的反向电阻为（）。

A、零B、无穷大C、约几千欧D、以上都不对13、就放大作用而言，射极输出器是一种 ( )。

A、有电流放大作用而无电压放大作用的电路B、有电压放大作用而无电流放大作用的电路C、电压和电流放大作用均没有的电路D、以上都不对14、触发器输出的状态取决于 ( )。

期末考试试卷（A）卷课程名称：适用年级/专业：试卷类别开卷（）闭卷（√）学历层次本科考试用时120分钟《考生注意：答案要全部抄到答题纸上，做在试卷上不给分》．．．．．．．．．．．．．．．．．．．．．．．．．．．一、填空题（每空2分，共20分）1.逻辑代数中三个最基本的运算是①、②和③。

2.逻辑函数F=A+B+C D的反函数F= ①，对偶式为②。

3.D触发器的特征方程为①，JK触发器的特征方程为②。

4. 型触发器克服了空翻现象。

5.构造一个模10计数器需要①个状态，②个触发器。

二、单项选择（每小题2分，共20分）（A）1、最小项AB C D的逻辑相邻最小项是A. ABC DB. ABC DC. ABC DD.A BC D（）2、若所设计的编码器是将31 个一般信号转换成二进制代码，则输出应是一组N=（C ）位的二进制代码。

A．3 B. 4 C. 5 D. 6（A）3、时序逻辑电路中一定是含A. 触发器B. 组合逻辑电路C. 移位寄存器D. 译码器（D ）4、在何种输入情况下，“或非”运算的结果是逻辑0。

A．全部输入是0 B.全部输入是1 C.任一输入为0，其他输入为1 D.任一输入为1（B ）5、同步时序逻电路和异步时序逻电路比较，其差别在于后者A.没有触发器B. 没有统一的时钟脉冲控制C .没有稳定状态 D. 输出只与内部状态有关（）6、某移位寄存器的时钟脉冲频率为100KH Z，欲将存放在该寄存器中的数左移8位，完成该操作需要（）时间。

A.10μSB.80μSC.100μSD.800ms（D ）7、没有置0功能的触发器是A.RS-FFB.JK-FFC.D-FFD.T-FF（ ）8、一个4位二进制同步加法计数器用作分频器时，若计数脉冲的频率为=CPf160KHZ ，现需要20KHZ 的信号，取自A 、0Q 端的信号 B 、1Q 端的信号；C 、2Q 端的信号 D 、3Q 端的信号（ D ）9、为实现将D 触发器转换为T 触发器，图（一）的虚框内应是A. 或非门B. 与非门C. 异或门D. 同或门 图一（ D ）10、以下表达式中符合逻辑运算法则的是 A.C ·C=C 2 B.1+1=10 C.0<1 D.A+1=1三、证明与化简：（每小题5分，共15分）1、用公式法证明等式A B A B A AB +++B=1成立。

桂 林 电 子 科 技 大 学 试 卷2018—2019 学年第 一 学期 课号 BT122003_01课程名称电路与电场导论 （A 、B 卷； 开、闭卷） 适用班级（或年级、专业)17电子信息类考试时间 120 分钟 班级 学号 姓名 题 号 一 二 三 四 五 六 七 八 九 十 成绩满 分得 分评卷人一．选择题：本大题共15个小题，每小题2分,共30分,在每小题给出的四个选项中,只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

1、已知空间有a 、b 两点,电压U ab =8V,a 点电位为V a =3V ，则b 点电位V b 为（ )。

A 、5VB 、－5VC 、11VD 、15V2、两个电阻，当它们串联时,功率比为4：9；若它们并联，则它们的功率比为：（ ）。

A 、4:9 B 、9:4 C 、2:3 D 、3:23、图1所示电路中，已知元件A 放出功率10W ，则电流I =（ ）. A 、 1A B 、2A C 、－1A D 、 5A图24、如图2所示电路，I 1=( )。

A 、0.5A B 、－1A C 、1。

5 D 、2A5、由电压源、电流源的特性知,几个( )的电压源可以等效为一个电压源；几个（ )的电流源可以等效为一个电流源，电压源与任意二端元件（ )，可以等效为电压源；电流源与任意二端元件（ ），可以等效为电流源.（ ① 并联 ② 串联 ） A 、② ，① ，① ，② B 、①,②，②,① C 、② ，①， ② ，① D 、①,②，①,②6、用戴维南定理分析电路求端口等效电阻时，电阻为该网络中所有独立电源置零时的等效电阻.其独立电源置零是指（ ）。

A 、独立电压源开路,独立电流源短路B 、独立电压源短路,独立电流源短路C 、独立电压源短路，独立电流源开路D 、以上答案都不对 7、314μF 电容元件用在100Hz 的正弦交流电路中,所呈现的容抗值为（ ） A 、0。

XX 大学继续教育学院 电路原理 试卷（A ） 学年： 学期:年级： 专业： 学习形式： 层次：（本试题满分100分，时间90分钟）一、单项选择题(每题8分，总计40分)1、电路如图所示，其中电流I 1为( )A 、0.6 A B 、0.4 AC 、3.6 A D 、2.4 A3Ω6Ω2、电路如图示，U ab 应为( )A 、0 VB 、-16 VC 、0VD 、4V3、图示电路中，7 V 电压源吸收功率为( )A 、14 WB 、-7 WC 、-14 W D 、7 W4、图示电路在t =0时开关闭合，t ≥0时u t C ()为( )A 、---1001100(e )V tB 、(e )V -+-505050tC 、--100100e V tD 、---501100(e )V tu5、若负载所取的功率P 为72kW ，负载的功率因数角为︒4.41(电感性，滞后)，则其视在功率为A 、54kVAB 、96kVAC 、47.6kVAD 、108.9kVA 二、非客观题(共10分)图示三角形联接对称三相电路中，已知对称三相电源线电压l U =380V ，三相负载功率P =2.4kW ，功率因数ϕλcos ==0.6(滞后，感性)，求负载阻抗Z 。

C B A Z三、非客观题(共10分)求：图示网络ab 二端间的戴维南等效电路。

1ab四、非客观题(共10分)将一只150 uA 、1 k Ω的表头改制为0.5mA 与5 mA 的两量程电流表,其电路如图所示，求：电阻R 1与R 2的数值。

05.mA五、非客观题(共10分)试用叠加定理求图示电路中的电压U 。

4Ω六、非客观题(共10分)图示电路在换路前已达稳态。

当t =0时开关断开，求：t ≥0的u t C ()。

100u C七、非客观题(共10分)图示正弦交流电路中，R=12Ω，L ω=9Ω，C ω=25Ω，t u ωcos 2150=V ，求：1i ，2i ，i 及电路功率P 。

北航数字电路期末试题及答案(总43页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--北航数字电路期末试题及答案数字电子技术基础(A卷)一．解答下列问题（共40分，每小题5分）1.十进制数 X = 117，其ASCII码表示为：。

在8位机器中，[X]补 = ，[-X]补 = 。

2.已知逻辑函数：()F A C BC A B CD=+++，直接用反演规则写出其反函数和对偶函数。

3.用卡诺图化简逻辑函数∑∑+=)15,1013,8,2,1()14,12,7,6,0(44dmF4.用OC 门驱动发光二极管电路如图，若V F=2V，I F=20mA，试完善电路并计算电阻R=?5.6.7.画出图示电路的输出波形ABCYABC&E8. 主-从JK 触发器，已知CP 、J 、K 信号波形如图示，画出输出波形（初始状态为0）。

9. 分析函数 F AB ABC =+ 所组成的电路存在何种险象。

10.图示电路中触发器： 建立时间 t su = 20ns ， 保持时间 t h = 5ns ，传输迟延时间t pdcp-Q,/Q = 30ns ， 门G 迟延t pd G = 10ns ， 时钟脉冲F max =二． 逻辑函数 (,,)F A B C ABC BC A C =++（本题共14分，每小题7分）1. 用3-8译码器及适当门电路实现。

2.用“四选一”数据选择器及适当门电路实现。

三．分析下列电路所实现的逻辑功能（本题共16分，每小题8分）1.由2-5-10进制异步计数器构成的电路。

2.由74LS163构成计数器电路。

四． 某同步时序系统的原始状态表如图示（本题15分）1. 用隐含表法化简；2. 自然序编码；3. 用JK 触发器及适当门设计电路；4. 检查是否可以自启动。

一、 填空题（本大题共22分）1、（本小题3分）十进制数 126，对应8421BCD 码 ，二进制数 ，十六进制数 。

2021-2022年度大学期末考试试卷《电路分析基础(第2版)》大学考试试题A卷及参考答案一、填空题（每空1分，共22分）1、大小和方向均不随时间变化的电压和电流称为电，大小和方向均随时间变化的电压和电流称为电，大小和方向均随时间按照正弦规律变化的电压和电流被称为___电。

2、凡是用电阻的串并联和欧姆定律可以求解的电路统称为电路，若用上述方法不能直接求解的电路，则称为电路。

3、两个正弦量之间的相位之差称为相位差，频率的正弦量之间不存在相位差的概念。

4、与正弦量具有一一对应关系的复数电压、复数电流称之为。

最大值的模对应于正弦量的值，有效值的模对应正弦量的值，它们的幅角对应正弦量的。

Z，总电流等于。

5、理想并联谐振电路谐振时的阻抗6、当实际变压器的很小可以忽略时，且耦合系数K= 时，称为变压器。

这种变压器的量和量均为有限值。

7、三相电源作Y接时，由各相首端向外引出的输电线俗称线，由各相尾端公共点向外引出的输电线俗称线，这种供电方式称为制。

二、判断下列说法的正确与错误（每小题1分，共7分）1、集总参数元件的电磁过程都分别集中在各元件内部进行。

（）2、叠加定理只适合于直流电路的分析。

（）3、电抗和电阻的概念相同，都是阻碍交流电流的因素。

（）4、几个复阻抗相加时，它们的和增大；几个复阻抗相减时，其差减小。

（）5、串联谐振电路不仅广泛应用于电子技术中，也广泛应用于电力系统中。

（）6、由于线圈本身的电流变化而在本线圈中引起的电磁感应称为自感。

（）7、三相电路只要作Y形连接，则线电压在数值上是相电压的3倍。

（）三、单项选择题（每小题2分，共14分）1、两个电阻串联，R1：R2=1：2，总电压为60V，则U1的大小为（）A、10VB、20VC、30V2、自动满足基尔霍夫第一定律的电路求解法是（）A、支路电流法B、回路电流法C、结点电压法3、电容元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将（）A、增大B、减小C、不变4、在RL串联的交流电路中，R上端电压为16V，L上端电压为12V，则总电压为（）A 、28VB 、20VC 、4V 5、下列说法中，（ ）是不正确的。

＋ u2 － ＋
u
Zc
N
－
桂林电子科技大学试卷
图9
3
学海无 涯
2018-2019 学年第 一 学期
课号 BT122003_01
《电路与电场导论》期末考试A 卷参考答案
一、选择题（10 题，每小题 3 分，共 30 分） 1、B 2、B 3、C 4、D 5、A 6、C 7、C 8、A 9、A 10、B 11、C 12、
三、计算题（3 题，共 40 分） 1、 如图 7 பைடு நூலகம்示电路，试用网孔分析法求 ux 和 u1。（10 分）
解：网孔电流 i1～i3 方向如图示：(3 分）
1A
i1 1Ω
- ux +
2Ω i2
1Ω
+
2u1 i3 2Ω
-
+
u1
2i1 i3 uX - 2i2 2u 1 u X
3i3 i 1 2u 1
＋
I
2 cos(1000t 30 0 )－V ，u2 5 2
7V
I1
2I1
U1
cos2(1Ω000
t
60
0
)
V
，ROZc －
j10 ，
求二端网络N 的输 入阻抗和（有a功）功率－。 0 分） 0.5A (1
（b）
＋ u2 － （c）
＋
解：原电路对应的相量电路u如图解Z9c(a)所
图解 8 。(N未画图不扣分）电压相量为
15、在稳定的直流电路中，动态元件电容的(
)。
A、电压不一定为零 B、电压一定为零 C、电流一定为零 D、电流不停变动
得分 评卷人 二、填空题（共 15 个小题，每小题 2 分，共 30 分）。

电路分析期末考试试卷及参考答案装考试科目：电路分析试卷类别：A 卷考试时间：120分钟________________系级班姓名学号毛订题号一二三总分分数线一．选择题：本大题共10个小题，每小题2分，共得分评卷人20分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

内1、图 1 所示电路中，已知电流I 3A ，则a、b 两端的电压U =___________。

A）－10V B）10V C）50V D）－20V请2、图 2 所示电路中，已知元件 A 放出功率10W，则电流I =___________。

A）1A B）2A C）－1A D）5Aa10Ω＋－IIA勿U20V－ b ＋＋－10V图1 图2答3、电路如图 3 所示，10Ω电阻吸收的功率为___________。

A）1W B）0. 9W C）10W D）3W4、图 4 所示电路原来处于稳态，i s 2 cos 2t A 。

t 0 时开关闭合，则换路瞬间的电感题电流i L (0 ) 为__________。

A）1A B）0.5A C）cos 2t A D）2 cos 2t A- 1 -2Ω ＋1A12V 10Ωi s S2H＋2Ωt=0 －9V－i L图4图35、一个2A 的电流源对初始储能为0 的0.1F 电容充电 5 秒钟后，则该电容获得的能量为__________。

A）50J B）500J C）100J D）0J6、某电路的阻抗为Z 10 j5 ，则该电路的导纳Y 的实部为__________。

A）0.2S B）0.08S C）0.04S D）0.1S7、若RLC 串联电路的谐振频率为f0 1000Hz ，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。

A）阻性B）感性C）容性D）不能确定8、图8 所示二端网络的功率因数为__________。

A）0 B ） 1 C）－0.707 D）0.7079、图9 所示电路已处于稳态，t 0 时开关打开，则电感电压的初始值u L (0 ) 为_________。

《电路分析》课程期末考试卷（A ）参考答案一、填空题 (10分，每空1分)1. （2010）D =（ ）B = （ ）H = （ ）8421BCD 答案：（111 1101 1010）B = （7DA ）H = （0010 0000 0001 0000）8421BCD2. 仓库门上装了两把暗锁，A 、B 两位保管员各管一把锁的钥匙，必须二人同时开锁才能进库。

这种逻辑关系为 。

答案：与逻辑3. 逻辑函数式F=AB+AC 的对偶式为 ，最小项表达式为∑=m F ( )。

答案：))((C A B A FD++=∑=m F (5，6，7)2.逻辑函数D AC CD A C AB D C ABD ABC F ''''''+++++=的最简与或式是 。

答案：'D A +4. 从结构上看，时序逻辑电路的基本单元是 。

答案：触发器5. JK 触发器特征方程为 。

答案：Q K JQ ''+6.A/D 转换的一般步骤为：取样，保持， ，编码。

答案：量化二、选择题 (10分，每题1分)1. 计算机键盘上有101个键，若用二进制代码进行编码，至少应为（ ）位。

A) 6 B) 7 C) 8 D) 51 答案：B2. 在函数F=AB+CD 的真值表中，F=1的状态有（ ）个。

A) 2 B) 4 C) 6 D) 7 答案：D3. 为实现“线与”逻辑功能，应选用（ ）。

A) 与非门 B) 与门 C) 集电极开路（OC ）门 D) 三态门答案：C 4. 图1所示逻辑电路为( )。

A) “与非”门 B) “与”门C)“或”门D) “或非”门ABC图1答案：A5. 在下列逻辑部件中，属于组合逻辑电路的是（）。

A) 计数器B) 数据选择器C) 寄存器D) 触发器答案：B6. 已知某触发器的时钟CP，异步置0端为R D，异步置1端为S D，控制输入端V i和输出Q的波形如图2所示，根据波形可判断这个触发器是（）。

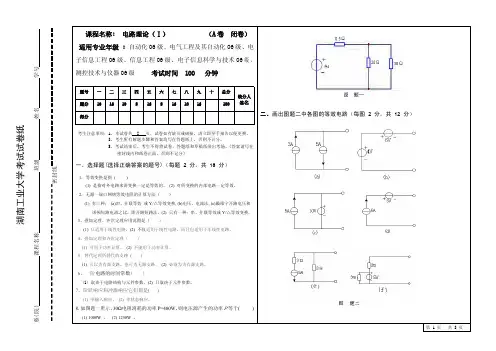

二、画出图题二中各图的等效电路（每图2分，共12分）
三、(本题10分)求图题三所示电路的开路电压比⋅⋅10U U 四、(本题8分)如图题四所示电路，,用节点电压法求两端的电压。

Ω=85R 已知R U 五、（本题12分）如图题五所示电路，在1时,电压表的读数为20V;在2时,电流表的读数为50mA.。

K K 在３时，若，电压表及电流表的读数各多少？K Ω=100R 六、（本题8分）求题五中（1）的消耗功率为多大？（2）为何值时它能获得最大功率？R R max P max P 是多少？七、（本题12分如图题七所示电路，t <0时,闭合,电路已达稳定状态.今于t =0时断开开关，(1)用K K 三要素法求t >0时的全响应，；(2)经过零值的时刻；(3)画出的波形图。

)(t u c )(t u c 0t )(t u c 八、（本题10分）如图题八所示电路，已知电流表的读数为10A ，电压表的读数为100V 。

求电流表的读数和电压1A 1V A 表的读数。

V 九、（本题12分）如图题九所示，是一功率为60W ，功率因数的日光灯电路（为感性负载），接在电压220V 的正5.01=λ弦电源上（频率H Z ）。

求：（1）电源供给电路的电流；(2)视在功率；（3）负载的无功功率；(4)50f =I S L Q 简单画出电路的相量图；（5）从不增加电路的功率损耗并减少无功功率出发，请画出提高日光灯功率因数的电路图。

电路基本分析电路基础期末考试试卷1A卷一、判断题每题2分1.在换路瞬间,如果电感电流不跃变,则电感电压将为零;2.当电感元件在某时刻t的电流it = 0时,电感元件两端的电压ut不一定为零；同样,当ut = 0时,it不一定为零;3.实际电源的两种模型,当其相互等效时,意味着两种模型中理想电压源和理想电流源对外提供的功率相同;4.某三层楼房的用电由三相对称电源供电,接成三相四线制系统,每层一相;当某层发生开路故障时,另二层电器一般不能正常工作;5.如图所示,当i1按图示方向流动且不断增大时,i2的实际方向如图所示;分享于上学吧资料分享课后答案二、填空题每题1分1.正弦量的三要素是指、、2.线性无源二端网络的阻抗与网络的结构、元件参数及有关;3.复功率~S的定义为~S ,它的实部表示功率,它的虚部表示功率,它的模表示 ,它的辐角表示 ;4.对称三相电路中,电源线电压为220V,负载作三角形联结,每相阻抗Z = 22,则线电流为；三相总有功功率为 ;5.由q u平面中一条曲线所确定的元件称为元件；由i平面中一条曲线所确定的元件称为元件;6.只具有单一节点对的电路的节点电压方程U = ,它称为定理;7. n个节点、b条支路的连通图,其树支数为 ,连支数为 ;8.已知某无源网络的导纳Y = 2 + j2S,则该网络的阻抗为 ,网络为性 ;9.选择u、i为关联参考方向时,50 电阻元件的u、i关系为 ,100F电容元件的u、i关系为 ,10mH电感元件的u、i关系为 ;10. RLC串联电路中,R = 50 ,L = 50 mH,C = 10F；电源电压US=100V,则谐振时电流I = ；品质因数Q = ;11.试为a、b两个图各选两种树,分别画在括号内;,12.图示电路中,N0为不含独立源的线性网络;当US= 3V、IS= 0时,U = 1V；当US= 1V,IS= 1A时,U = 0.5V;则当US = 0,IS= 2A时,U为 V;13.图示为RLC串联电路的频率特性曲线,其中感抗XL 的曲线为____________；容抗XC的曲线为____________；电抗X的曲线为___________；阻抗Z的曲线为___________;14. 含源二端电阻网络N S 如图所示,若测得开路电压U ab 为10V,短路电流I ab 为5A,则该网络的电压电流关系为U = ;15. 当一线圈含R 、L 与直流电压12V 接通时,其电流为2A,与正弦电压 V 100cos 212t u π=接通时,电流为1.2A,则线圈的电阻R = ,电感L = ;16. 对称三相负载作星形联结接至线电压为380V 的对称三相电压源,线电流为2A;若将负载改为三角形联结后接至线电压为220V 的对称三相电压源,线电流为 A;17. 设某电压的表达式为 ut = tt t 3t 3 V,在 t = 2 s 时,该电压值为 ;18. 某电压源的电压与电流为非关联参考方向,已知其电压为5V,电流为2A,则该电压源提供的功率为 W;19. 图示三相电路中,当开关S 闭合时,各电流表读数均为5A;当开关S 打开后,各电流表读数：A 1为 ,A 2为 ,A 3为 ;20. 电容C 经电阻R = 50充电,充电电源的直流电压U = 110V,接通电源后1.5 ms 时电流为 0.11A;则1充电时间常数 = ；2电容量C = ;三、计算题每题10分1. 电路如图所示,试用节点法求开路电压U OC ;2. 求图示二端网络的端口电压U OC ;3. 图示并联网络中,R 1 = 20 ,R = 6 ,L = 20 mH,C = 30 F;试求端口正弦电压有效值为220V 、频率为50Hz 时的端口电流,并求端口电压与电流的相位差;4. 试求图示电路中的电流I 1 、I 2、电压U 1和2 A 电流源的功率 ;5. 图示电路,已知L 1 = 0.1H,L 2 = 0.2H,M = 0.1H,R 1 = 5,R 2 = 10,C = 2F,试求顺接串联与反接串联两种情况下电路的谐振角频率0和品质因数Q ;6. 求图示电路的戴维宁等效电路;7. 试求图示电路在 = 1 rad/s 时的输入阻抗Z i ;电路基本分析 电路基础期末考试试卷1 A 卷答案一、判断题每题2分1.错误2.正确3.错误4.错误5.错误二、填空题每题1分1. 角频率或周期、频率；有效值或最大值；初相位2. 电源频率3. *I U；有功；无功；视在功率；阻抗角或功率因数角 4. 17.3A ；6600W5. 电容；电感6. ∑∑G GU S ；弥尔曼7. n -1；b -n -18. 0.25－j0.25；容9. u = 50 i ；t u i d d 104-=；t iu d d102-=10. 2A ；1.41411.；a ab b 12. 3113. 曲线A ；曲线B ；曲线D ；曲线C14. 10+2I15. 6；80 mH16. 3.4617. 2V18. -1019. 2.89A ；5A ；2.89A 20. 0.5 ms ；10 F三、计算题每题10分1. 选c 为参考节点,列节点电压方程：解得：V 38b =U2. U oc = -3 U oc +54所以：U oc =5V3. 设 220=U /0° V325 2.L j R U I =+=ω/－46.3°A=17.4－j18.3A= 29.74. I 1 =2+39A=5 AI 2 =24-2A= 0U 1 = 4-2V= 8 V电流源产生功率为：24-U 1-9W= 6 W5. 顺 接 串 联 时 L ' = L 1 + L 2 + 2M = 0.5 H故 rad/s 1000 10==C L ω反 接 串 联 时 L " = L 1 + L 2 2M = 0.1 H故 rad/s 2236"10==C L ω6. 求开路电压U oc ：解得： I 1=4A所以：U oc =6I 1=24V求等效电阻R o ：用外加电源法⎩⎨⎧-+=+=)(426621111I I I I I I U 解得：R o =Ω=5I U 所以戴维宁等效电路如下图：7. 将原电路去耦,并作出去耦电路的相量模型Z i = 0.098 + j0.804 = 0.81/83.05。

电工学(A卷)及答案广东省工业贸易职业技术学校2014/2015学年第二学期《电工学》期末考试试卷（A卷）班级姓名学号一、填空题（每小题2分，共20分）1、电动势是衡量电源的一个物理量。

2、变压器的电磁感应部分包括和两部分。

3、异步电动机基本结构由和两大部分组成。

4、异步电动机的调速有，和变转差率调速三种。

5、低压配电的系统包括，，链式配电系统和变压器——干线式配电系统。

6、人体触电的方式包括，，。

7、从照明范围大小来区别分为，分区一般照明，，。

8、在我国交流电中，工频是 Hz， S。

9、在矿井等潮湿环境中使用的安全电压是 V。

10、人体触电有和两类。

二、选择题(每小题2分，共30分)1、下列表征电路性质的物理量，不能被称为电路参数的是（）A.电阻B.电源C.电感D.电容2、欧姆定律的正确表达式（）A.I=U/RB.R=U/IC.U=R*ID.I=Q/T第2页/共4页3、下列不是特殊用途变压器的是（）A.自耦变压器B.电压互感器C.电流互感器D.电力变压器4、电力变压器不包括（）A.升压变压器B.电焊变压器C.降压变压器D.配电变压器5、异步电动机的启动时是指电动机接通交流电源使电动机的转子由静止状态开始转动，一直加速到（），进入稳定状态运动的过程。

A.额定转速B.额定电压C.额定电流D.额定功率6、异步电动机的启动方法不包括（）A．直接启动 B.降压启动 C.降流启动 D.绕线式电动机转子串联电阻启动7、高压供电的用户必须保证功率因数在（）以上。

A.0.5B.0.7C.0.8D.0.98、供电可靠性较高，配电设备集中，检修方便，但系统灵活性较差，有色金属消耗量较多，一般适用容量大，负荷集中的用电设备的配电系统类型是（）A.放射式配电系统 B.树干式配电系统 C.变压器-干线式配电系统D.链式配电系统9、下面与照明质量无关的基本概念（）A.光通量B.温度C.发光强度D.照度10、我国交流电的频率为50Hz，其周期为（）秒。

系别：____________________ 专业________________ 班级：__________________ 姓名：_______________ 学号：____________―――――密――――――――――――――――――――封―――――――――――――――――――――――――――线―――――― __________________答__________题__________不__________得__________超__________过__________此__________线_______________第 1考 试 试 卷课程名称：_电路原理（A 卷） __2009－2010学年 第_1_学期一、 判断题：用‘∨’和‘×’在括号内表明正确和错误。

（每小题1分，共10分）1、KCL 、KVL 为电路约束；各元件的VCR 为元件约束。

它们是求解电路的基础。

（ ）2、电流由元件的低电位端流向高电位端的参考方向称为关联方向。

（ ）3、两个电路等效，即它们无论其内部还是外部都相同。

（ ）4、网孔都是回路，而回路则不一定是网孔。

（ ）5、换路定律指出：电容两端的电压是不能发生跃变的，只能连续变化。

（ ）6、正弦量的三要素是指它的最大值、角频率和相位。

（ ）7、串联谐振时在L 和C 两端可能会出现过电压现象， （ ）8、电阻元件上只消耗有功功率，不产生无功功率。

（ ）9、只要在感性设备两端并联一电容器，即可提高电路的功率因数。

（ ） 10、三相四线制电路无论对称与否，都可以用三瓦计法测量三相总有功功率。

（ ）二、 单项选择填空题： 将正确答案的编号填在括号内。

（每小题2分，共20分）密 封 线 内 不 要 答 题第 2 页（共 3 页）密封线内不要答题第 3 页（共3 页）。

桂 林 电 子 科 技 大 学 试 卷2018-2019 学年第 一 学期 课号 BT122003_01课程名称电路与电场导论 （A 、B 卷; 开、闭卷） 适用班级（或年级、专业）17电子信息类考试时间 120 分钟 班级 学号 姓名一．选择题：本大题共15个小题，每小题2分，共30分，在每小题给出的四个选项中，只有一项是符合题意要求的，把所选项前的字母填在题后的括号内。

1、已知空间有a 、b 两点，电压U ab =8V ，a 点电位为V a =3V ，则b 点电位V b 为（ ）。

A 、5V B 、－5V C 、11V D 、15V2、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为：（ ）。

A 、4:9 B 、9:4 C 、2:3 D 、3:23、图1所示电路中，已知元件A 放出功率10W ，则电流I =( )。

A 、 1A B 、2A C 、－1AD 、 5A图24、如图2所示电路，I 1=( )。

A 、 B 、－1A C 、 D 、2A5、由电压源、电流源的特性知,几个( )的电压源可以等效为一个电压源；几个( )的电流源可以等效为一个电流源，电压源与任意二端元件( )，可以等效为电压源；电流装订线内请 勿答题源与任意二端元件( )，可以等效为电流源。

（ ① 并联 ② 串联 ） A 、② ，① ，① ，② B 、①，②，②，① C 、② ，①， ② ，① D 、①，②，①，②6、用戴维南定理分析电路求端口等效电阻时，电阻为该网络中所有独立电源置零时的等效电阻。

其独立电源置零是指（ ）。

A 、独立电压源开路，独立电流源短路B 、独立电压源短路，独立电流源短路C 、独立电压源短路，独立电流源开路D 、以上答案都不对 7、314μF 电容元件用在100Hz 的正弦交流电路中，所呈现的容抗值为（ ） A 、Ω B 、Ω C 、Ω D 、51Ω8、如图3所示单口网络的等效电阻等于（ ） A 、2Ω B 、4Ω C 、6Ω D 、-2Ω图39、如图4所示单口网络的开路电压oc u 等于（ ） A 、3V B 、4V D 、5V D 、9V图410、如图5所示单口网络的短路电流sci等于（ ）A 、-1AB 、1AC 、D 、3A图5Ω4ab6VΩ6V 3V11、如图6所示单口网络相量模型的等效阻抗等于（ ） A 、(3+j4) ΩB 、 ΩC 、+ ΩD 、+ Ω图612、某电路的阻抗为Ω+=510j Z ，则该电路的导纳Y 的实部为( ) A 、 B 、 C 、 D 、13、若RLC 串联电路的谐振频率为Hz f 10000=，则当频率为900Hz 的正弦电压源激励时，该电路呈__________。

共4页，第1页-------------------------------------密-----------------------封-----------------------线---------------------------------系部___________ 班级___________ 考场_________ 姓名______________ 学号_________（电工学）期末试卷(A ）一、 选择题:(共15小题，1-5每题 2 分，6-15每题 4分，共计50 分) 得分 评卷人1.下列各物理量中，不能用伏特衡量其大小的是______。

A ．电动势B ．电位C ．电位差D ．电功率2.描述单位时间内通过导体某横截面的电荷多少之物理量及其国际标准单位分别是______。

A ．电量，库仑B ．电流，安培C ．电量，安培D ．电压，伏特3。

电流的实际方向与产生这一电流的电子运动方向______.A ．相同B ．相反C ．超前90°D ．在直流电制中，相反；在交流电制中，相同4。

直流两端网络如下列四图所示。

其中的U ＜0（V )，I ＞0(A ）,两端网络具有电源性质的是______.5。

下列关于电器额定值、实际值的说法正确的是______。

A ．额定值就是实际值B ．照明负载额定值就是实际值C ．电机额定值就是实际值D ．为保证设备的安全和寿命，实际值应该等于或小于额定值6。

如图所示，c 点电位V c =______V 。

A ．—2B ．2C ．12D ．—57。

如图,某局部电路，I 1=______A 。

A ．-1B ．4C ．5D ．-48.如图，U AB =______。

A ．0 VB ．25 VC ．—25 VD ．50 V9。

某直流电阻电路如图，已知V A =24 V ，E =12 V ，I E =2 A ，R 1=R 2= 4 Ω，则V B =______V .A ．8B ．-8C ．32D ．410。

第1页，共8页第2页，共8页院系： 专业班级： 学号： 姓名： 座位号：20 -20 学年第 学期期末考试试卷《数字逻辑电路》（A ）卷一、选择题（每小题2分，共20分）1、下列数中最大的数是 【D 】 A 、（3C ）16 B 、（57）8C 、（70）10D 、（1110010）22、8个输入端的编码器按二进制数编码时，输出端的个数是 【B 】 A 、2个 B 、3个C 、4个D 、8个3、逻辑电路中的晶体管一般工作在【B 】A 、放大区B 、饱和区或截至区C 、截至区D 、饱和区4、同步时序电路和异步时序电路比较，其差异在于后者 【B 】 A 、没有触发器； B 、没有统一的时钟脉冲控制； C 、没有稳定状态； D 、输出只与内部状态有关；5、n 个变量的逻辑函数全部最大项的个数有 【C 】 A 、n B 、2n C 、2nD 、2n -16、555定时器的结构如图1.1所示，如果芯片的5脚悬空；RD =V CC =5V ，6脚输入4V 电压，2脚输入2V 电压，下列关于555电路说法正确的是 【 A 】U CC U CO U 6(TH)(TR)U oR D U 2放电端图1.1（题1.6图）A 、U O 输出低电平，放电开关V 1导通；B 、U O 输出高电平，放电开关V 1截止；C 、U O 输出低电平，放电开关V 1截止；D 、U O 输出高电平，放电开关V 1导通； 7、图1.2所示用74LS161（同步16进制计数器，Cr 异步清零端、LD 同步置数端、OC 进位输出端，P 、T 计数允许端）构成的计数器正确的说法是 【D 】A 、同步置数法组成的9进制计数器；B 、异步置数法组成的8进制计数器；C 、同步置数法组成的10进制计数器；D 、异步复位法组成的9进制计数器； 图1.2（ 题1.7图） 8、要使由与非门组成的基本RS 触发器保持原状态不变，D S 、D R 端输入的信号应取 【A 】 A 、1==D D S RB 、10==D D S R 、C 、01==D DS R 、 D 、0==D D S R9、为获得输出频率非常稳定的脉冲信号，应采用 【C 】A 、对称多谐振荡器B 、555定时器组成的对称多谐振荡器第3页，共8页第4页，共8页装订线内不许答题 C 、石英晶体振荡器 D 、单稳态触发器 10、下列关于TTL 与非门闲置输入端的处理不正确的是 【D 】 A 、直接接电源电压VccB 、与有用输入端并联使用C 、外界干扰小时，可以剪断或悬空D 、直接接地1、二进制数-110011的补码是 1001101 。

2007-2008学年第2学期《数字电路》期末考试试卷（闭卷A）我以⼀名⼤学⽣的⼈格尊严保证，在本场考试中，⾃觉遵守考试纪律，服从考试管理，决不作弊或帮助别⼈作弊！签名：学院专业学号级班··················密···················封·····················线··················命题⼈签字：系主任签字：审核院长签字：共印份数：第1页共4页聊城⼤学计算机学院07—08学年第2学期期末考试2007级《数字电路》试题（闭卷 A卷）⼀、填空题（每空1分，共20分）8421BCD代码为。

2．Y=A(B+C)+CD的对偶式Y D＝。

3．常⽤的逻辑函数表⽰⽅法主要有、、、波形图、卡诺图和硬件描述语⾔等。

4．逻辑函数Y＝AB＋BC+AC化为与⾮—与⾮形式为。

5．如果以⾼电平表⽰逻辑1，以低电平表⽰逻辑0，则这种表⽰⽅法为。

6．⼏个OD（漏极开路输出）门的输出直接相连，可以实现逻辑。

7．CMOS电路最突出的⼀⼤优点是。
