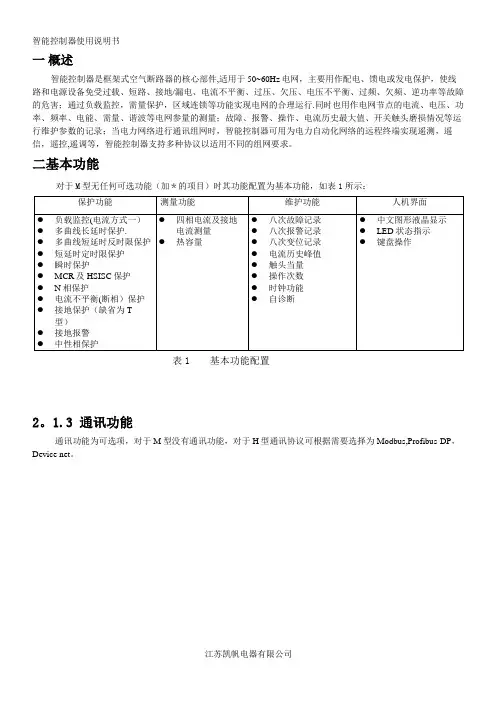

一概述智能控制器是框架式空气断路器的核心部件,适用于50~60Hz电网,主要用作配电、馈电或发电保护,使线路和电源设备免受过载、短路、接地/漏电、电流不平衡、过压、欠压、电压不平衡、过频、欠频、逆功率等故障的危害;通过负载监控,需量保护,区域连锁等功能实现电网的合理运行.同时也用作电网节点的电流、电压、功率、频率、电能、需量、谐波等电网参量的测量;故障、报警、操作、电流历史最大值、开关触头磨损情况等运行维护参数的记录;当电力网络进行通讯组网时,智能控制器可用为电力自动化网络的远程终端实现遥测,遥信,遥控,遥调等,智能控制器支持多种协议以适用不同的组网要求。
二基本功能对于M型无任何可选功能(加*的项目)时其功能配置为基本功能,如表1所示:表1 基本功能配置2。
1.3 通讯功能通讯功能为可选项,对于M型没有通讯功能,对于H型通讯协议可根据需要选择为Modbus,Profibus-DP,Device net。
2。
1.4增选功能选择增选功能为可选项,M型,H型都可以选择增选功能配置,不同增选功能代号与增选功能内容如表2所示.表2 增选功能配置表2。
1。
5 区域连锁及信号单元的选择“区域连锁及信号单元”为可选项,M型、H型都可以选择信号单元的功能配置,当信号单元选择为S2,S3时,控制器具备区域连锁功能.2.2 技术性能2。
2.1 适用环境工作温度:-10℃~+70℃(24h•内平均值不超过+35℃)储存温度:-25℃~+85℃安装地点最湿月的月平均最大相对湿度不超过90%,同时该月的月平均最低温度不超过+25℃,允许由于温度变化产生在产品表面的凝露.污染等级:3级。
(在和断路器装配在一起的情况下)安装类别:Ⅲ。
(在和断路器装配在一起的情况下)2.2.2工作电源由辅助电源和电源互感器同时供电,保证负载很小和短路情况下控制都可以可靠工作。
控制器的供电方式有下面3种方式:a。
电源CT供电额定电流大于等于400A时,一次电流单相不低于0.4In,三相不低于0。
CPHV-1远传远控型高频开关恒电位仪使用说明书焦作市弘坤阴极保护防腐有限公司本机特性及操作综述CPHV—1高频开关恒电位仪,是我公司研制的新型节能降耗防腐仪器,整机采用高频开关电源技术,体积小、重量轻、效率高、全隔离,集智能自控手动调节为一体,是强制电流阴极保护系统外加电流的首选设备,本机节能高效,额定输出功率为400W,交、直流兼容性输入。
运行模式:一、机控控制模式1、手动选机控制:手动旋转选机转换开关,拨动至1号或者2号对应数字,相对的A机或者B机即可进入工作状态。
2、全自动上电工作模式:旋钮指向O为全自动上电运行模式,此时只要电源上电,机器即可自动投入运行,可以预先设定A机先运行或者B机先运行,在自动工作参比跟进模式下,保护电位超出保护范围(预设值为-0.85V— -1.5V),机器可以自动切切换至另外一台运行,本功能只能在自动范围下工作,恒电位仪在手动下将无法有效工作。
3、机控通断测试功能:在任意一台机器工作的状态下,按下通断测试按钮,机器即进入通12S断3秒测试状态。
(建议在使用本功能时采用手动工作模式,以免因参比反馈变化造成电流冲击)此时,通过保护电位表,可以适时查看管道电位变化情况。
(此功能在完全外加电流保护情况下有效,倘若有牺牲阳极参与保护,该功能无法准确测试极化电位情况。
测试情况软件将实时记录通断运行曲线轨迹,方便查阅。
)4、单机工作控制:可以选择自动恒电位参比跟进控制,也可选手动设定值输出控制。
在单机自动恒电位控制状态下,当参比电位超出阴极保护安全电位范围,机器会自动发出超限声光报警,当机器给定电位小于参比电位绝对值时,机器也会发出失控声光报警。
在手动状态下,报警电路将不会参与工作。
二、远程微机程序控制模式(本机采用RS485数据通讯端口进行远传远控,数据传输采用标准MODBUS—RTU协议)1、按下机柜控制面板的远控按钮:即可通过远程软件进行操控。
2、在远程控制的情况下:通过机控\远控按钮即可转入机器控制面板控制状态。

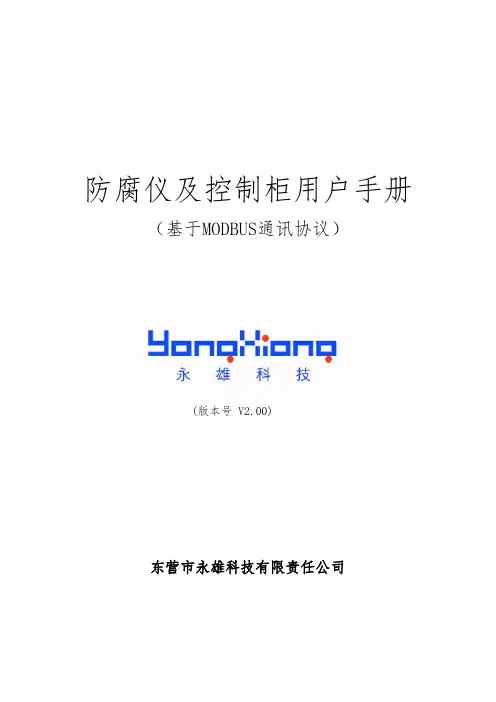

防腐仪及控制柜用户手册(基于MODBUS通讯协议)(版本号 V2.00)东营市永雄科技有限责任公司关于本手册本手册包括工业控制器的功能、技术指标、显示、操作以及通讯协议的描述参考书目《MODBUS通讯协议》注:本公司具有对该手册的解释权,手册的变化恕不另行通知。
目录1. 防腐控制仪的功能: (3)2.防腐控制仪技术参数 (3)3. 防腐控制器的安装:...................................... 错误!未定义书签。
4. 防腐控制仪使用: (5)4.1前面板 (5)4.2后面板 (6)4.3设备上电显示 (7)4.4主显状态 (7)4.5菜单 (7)4.6进入显示工况状态 (8)4.7进入显示记录状态 (8)4.8进入调试状态(注意:此项出厂前已调试好,无须用户来调试) (8)4.9.1电压模出调整(注意:此项出厂前已调试好,无须用户来调试) (8)4.9.2电流模入调整(注意:此项出厂前已调试好,无须用户来调试) (9)4.9.3电压模入调整(注意:此项出厂前已调试好,无须用户来调试) (9)4.9.4给定模入调整(注意:此项出厂前已调试好,无须用户来调试) (10)4.9.5参比模入调整(注意:此项出厂前已调试好,无须用户来调试) (10)4.10进入测试模式 (11)4.11进入设置状态 (11)4.12.1设备编号设置 (12)4.12.2高低限设置 (12)4.12.3量程设置(注意:此项出厂前已调试好,无须用户来调试) (12)4.12.4报警设置 (13)4.12.5时钟修正 (13)4.12.6定时继电器设置(注意:此项出厂前已调试好,无须用户来调试) (13)4.12.7间歇继电器设置 (14)4.12.8修改密码 (14)5.控制柜操作说明 (16)1. 防腐控制仪的功能:防腐控制仪的主要功能是:采集3路电压量和一路电流量,输出一路电压量达到对外部电路的控制功能,同时该防腐控制仪具有4路继电器输出、L CD显示以及6个按键输入。

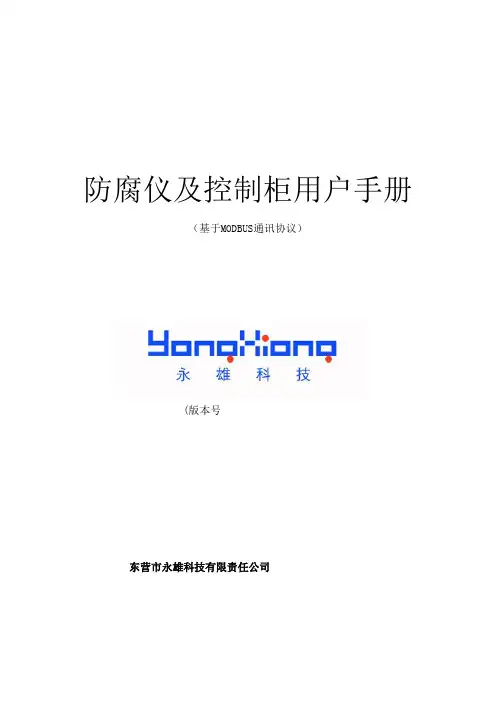

防腐仪及控制柜用户手册(基于MODBUS通讯协议)(版本号东营市永雄科技有限责任公司关于本手册本手册包括工业控制器的功能、技术指标、显示、操作以及通讯协议的描述参考书目《MODBUS通讯协议》注:本公司具有对该手册的解释权,手册的变化恕不另行通知。
目录1. 防腐控制仪的功能:....................... 错误!未定义书签。
2.防腐控制仪技术参数....................... 错误!未定义书签。
3. 防腐控制器的安装:....................... 错误!未定义书签。
4. 防腐控制仪使用:......................... 错误!未定义书签。
4.1前面板 .................................... 错误!未定义书签。
4.2后面板 .................................... 错误!未定义书签。
4.3设备上电显示 .............................. 错误!未定义书签。
4.4主显状态 .................................. 错误!未定义书签。
4.5菜单 ...................................... 错误!未定义书签。
4.6进入显示工况状态 .......................... 错误!未定义书签。
4.7进入显示记录状态 .......................... 错误!未定义书签。
4.8进入调试状态(注意:此项出厂前已调试好,无须用户来调试) .............................................. 错误!未定义书签。
电压模出调整(注意:此项出厂前已调试好,无须用户来调试)错误!未定义书签。
电流模入调整(注意:此项出厂前已调试好,无须用户来调试)错误!未定义书签。
阴恒电位仪操作规程一、使用范围、目的及编制依据本规程是用来规范和指导现场生产操作的指导性文件,主要用来指导恒电位仪的正确、安全操作,并保证其正常运行。
编制依据:《恒电位仪操作、维护保养说明书》。
二、恒电位仪的管辖范围恒电位仪的管线范围:给所在管线提供额定电流,使各管线达到额定保护电位。
三、恒电位仪主要技术参数1.恒电位仪型号:PS-1;KGL-2×24/10;HXD-1;HDV-4D/3;PS-1LC;PS-1T等;2.恒电位仪输入电压:DC 24V、AC 220V。
3.恒电位仪保护数值:-0.85v—-1.5v四、风险提示及应急处理1、风险提示触电。
2、应急处置人员触电后,立即关断相关电源或使伤者脱离电源,然后对伤者进行救护,严重时送往医院。
五、操作规程1、操作前的检查1)戴好防护手套;2)检查安装线是否按使用说明书的要求连接,电源是否正常,机壳接地是否良好。
2、启机及测试操作1)将面板上的“控制调节”旋钮反时针旋到底;2)将工作方式开关置“自动挡”,“测量选择”开关置“控制”档;3)断开接线板上的“输出阳极”端子与阳极的连线;4)将面板上的“电源开关”旋至“自检档”,顺时针旋转“控制调节”旋钮,将控制电位调到保护值;5)将“测量选择”开关在“控制”挡与“保护”挡之间切换,电位表显示值应一致;6)将面板上的“电源开关”旋至“停止”挡;7)将“输出阳极”端子与阳极的连线;8)将面板上的“电源开关”旋至“工作”挡,旋转“控制调节”旋钮,使管道电位达到保护值。
9)做好设备运行记录。
3、关机操作1)将面板上的“控制调节”旋钮反时针旋到底;2)将面板上的“电源开关”旋至“停止”挡;3)将“输出阳极”端子与阳极的连线;4)做好设备停运记录;六、巡检内容1)检查恒电位仪输出电压、输出电流、保护电位是否正常(根据恒电位仪额定输出)2)检查各接线端子连接是否良好。
3) 检查控制保险是否正常。
4)检查变压器温度是否正常,设备内有无异味。

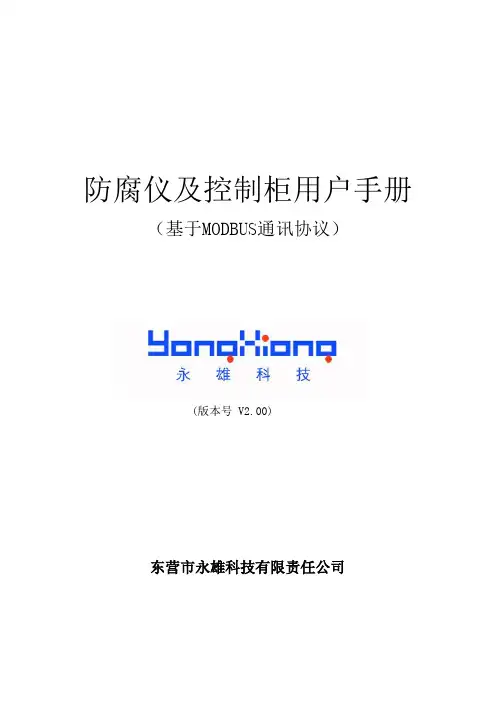

防腐仪及控制柜用户手册(基于MODBUS通讯协议)(版本号 V2.00)东营市永雄科技有限责任公司关于本手册本手册包括工业控制器的功能、技术指标、显示、操作以及通讯协议的描述参考书目《MODBUS通讯协议》注:本公司具有对该手册的解释权,手册的变化恕不另行通知。
目录1. 防腐控制仪的功能: (3)2.防腐控制仪技术参数 (3)3. 防腐控制器的安装:................. 错误!未定义书签。
4. 防腐控制仪使用: (4)4.1前面板 (4)4.2后面板 (5)4.3设备上电显示 (5)4.4主显状态 (6)4.5菜单 (6)4.6进入显示工况状态 (6)4.7进入显示记录状态 (7)4.8进入调试状态(注意:此项出厂前已调试好,无须用户来调试) (7)4.9.1电压模出调整(注意:此项出厂前已调试好,无须用户来调试) (7)4.9.2电流模入调整(注意:此项出厂前已调试好,无须用户来调试) (8)4.9.3电压模入调整(注意:此项出厂前已调试好,无须用户来调试) (8)4.9.4给定模入调整(注意:此项出厂前已调试好,无须用户来调试) (9)4.9.5参比模入调整(注意:此项出厂前已调试好,无须用户来调试) (9)4.10进入测试模式 (10)4.11进入设置状态 (10)4.12.1设备编号设置 (10)4.12.2高低限设置 (11)4.12.3量程设置(注意:此项出厂前已调试好,无须用户来调试) (11)4.12.4报警设置 (11)4.12.5时钟修正 (12)4.12.6定时继电器设置(注意:此项出厂前已调试好,无须用户来调试) (12)4.12.7间歇继电器设置 (13)4.12.8修改密码 (13)5.控制柜操作说明 (16)1. 防腐控制仪的功能:防腐控制仪的主要功能是:采集3路电压量和一路电流量,输出一路电压量达到对外部电路的控制功能,同时该防腐控制仪具有4路继电器输出、L CD显示以及6个按键输入。
恒电位仪安全操作及保养规程恒电位仪(Constant Potential Instrument)是一种用于放射性检测的仪器,由于涉及放射性物质,操作必须严格按照规程进行,以确保操作人员的安全。
本文将介绍恒电位仪的安全操作及保养规程,以确保仪器的正常使用和维护。
一、安全操作1.1. 操作前准备在操作前,应先了解恒电位仪的结构,功能及操作方法,并接受培训和考核。
因为恒电位仪需要接触放射性物质,必须在有关人员的监督下进行操作。
同时,充分了解控制板的按键功能和屏幕显示内容,以防止操作过程中出现误操作。
在使用过程中,应清楚了解仪器的各个部件的作用及性能指标,视情况合理使用。
在确保操作正确的前提下,应注意勿拆动、增加或改变恒电位仪的任何零部件。
当使用完成后,应将仪器的各个部分恢复为原状,以保持好的仪器使用状态。
1.2. 放置检测物恒电位仪是用于辐射检测的仪器,必须放置在安全的区域进行操作。
在测量辐射源时,首先应该将辐射源放入装有铅片的盒子中,以减少辐射对人体造成的危害。
同时,应保持安全距离,将仪器放置在安全的位置操作。
在进行辐射检测时,应将待检测的样本按照要求放置在恒电位仪的检测区域内,避免交叉污染和误操作。
操作时须佩戴合适的防护设备,如手套、口罩、防护服等,以最大程度地减少对人体的伤害。
1.3. 操作流程1.3.1. 启动与初始化启动恒电位仪前,应确认仪器是否正常,然后按下仪器上的开关。
初始化仪器时,应确保系统自检完成并无异常。
此时,同时应确认仪器的状态是否符合待测辐射源的种类和活度的要求。
1.3.2. 开始测量开始测量前,应选定要测量的样品,确保未超出仪器的工作范围。
并按照仪器的操作流程,将样品放置在检测区域,以便测量器检测。
在检测期间,应注意观察仪器的工作状态,如若操作不当,应立即停止操作,排除异常。
1.3.3. 结束测量当测量完毕后,应及时关闭仪器,将待测样品及辐射源归位。
检查仪器的各项功能是否正常,以便下次使用时直接启动。

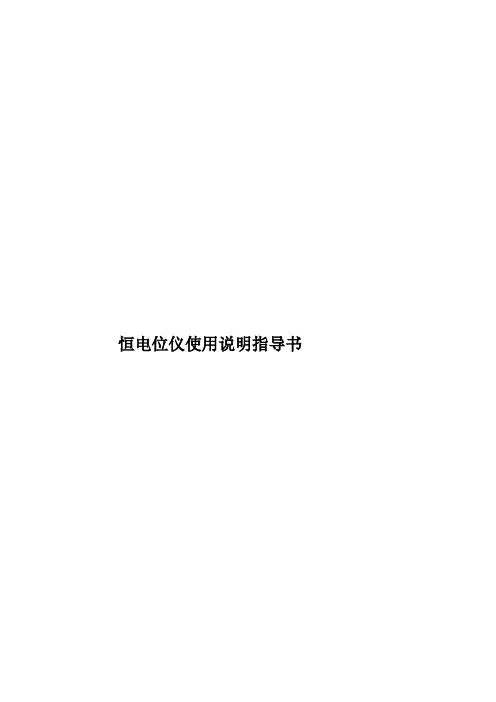

恒电位仪使用说明指导书防腐仪及控制柜用户手册(基于MODBUS通讯协议)(版本号 )东营市永雄科技有限责任公司关于本手册本手册包括工业控制器的功能、技术指标、显示、操作以及通讯协议的描述参考书目《MODBUS通讯协议》注:本公司具有对该手册的解释权,手册的变化恕不另行通知。
目录1. 防腐控制仪的功能:................................... 错误!未定义书签。
2.防腐控制仪技术参数................................... 错误!未定义书签。
3. 防腐控制器的安装:................................... 错误!未定义书签。
4. 防腐控制仪使用:..................................... 错误!未定义书签。
4.1前面板 ......................... 错误!未定义书签。
4.2后面板 ......................... 错误!未定义书签。
4.3设备上电显示.................. 错误!未定义书签。
4.4主显状态....................... 错误!未定义书签。
4.5菜单............................ 错误!未定义书签。
4.6进入显示工况状态 ............. 错误!未定义书签。
4.7进入显示记录状态 ............. 错误!未定义书签。
4.8进入调试状态(注意:此项出厂前已调试好,无须用户来调试)...................................... 错误!未定义书签。
(注意:此项出厂前已调试好,无须用户来调试)错误!未定义书签。
(注意:此项出厂前已调试好,无须用户来调试)错误!未定义书签。
(注意:此项出厂前已调试好,无须用户来调试)错误!未定义书签。
CPHV-1远传远控型高频开关恒电位仪使用说明书焦作市弘坤阴极保护防腐有限公司本机特性及操作综述CPHV—1高频开关恒电位仪,是我公司研制的新型节能降耗防腐仪器,整机采用高频开关电源技术,体积小、重量轻、效率高、全隔离,集智能自控手动调节为一体,是强制电流阴极保护系统外加电流的首选设备,本机节能高效,额定输出功率为400W,交、直流兼容性输入。
运行模式:一、机控控制模式1、手动选机控制:手动旋转选机转换开关,拨动至1号或者2号对应数字,相对的A机或者B机即可进入工作状态。
2、全自动上电工作模式:旋钮指向O为全自动上电运行模式,此时只要电源上电,机器即可自动投入运行,可以预先设定A机先运行或者B机先运行,在自动工作参比跟进模式下,保护电位超出保护范围(预设值为-0.85V— -1.5V),机器可以自动切切换至另外一台运行,本功能只能在自动范围下工作,恒电位仪在手动下将无法有效工作。
3、机控通断测试功能:在任意一台机器工作的状态下,按下通断测试按钮,机器即进入通12S断3秒测试状态。
(建议在使用本功能时采用手动工作模式,以免因参比反馈变化造成电流冲击)此时,通过保护电位表,可以适时查看管道电位变化情况。
(此功能在完全外加电流保护情况下有效,倘若有牺牲阳极参与保护,该功能无法准确测试极化电位情况。
测试情况软件将实时记录通断运行曲线轨迹,方便查阅。
)4、单机工作控制:可以选择自动恒电位参比跟进控制,也可选手动设定值输出控制。
在单机自动恒电位控制状态下,当参比电位超出阴极保护安全电位范围,机器会自动发出超限声光报警,当机器给定电位小于参比电位绝对值时,机器也会发出失控声光报警。
在手动状态下,报警电路将不会参与工作。
二、远程微机程序控制模式(本机采用RS485数据通讯端口进行远传远控,数据传输采用标准MODBUS—RTU协议)1、按下机柜控制面板的远控按钮:即可通过远程软件进行操控。
2、在远程控制的情况下:通过机控\远控按钮即可转入机器控制面板控制状态。

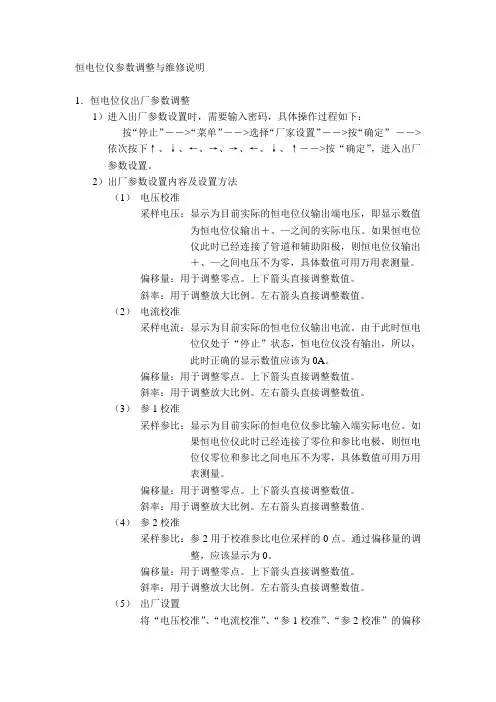

恒电位仪参数调整与维修说明-图文1.恒电位仪出厂参数调整1)进入出厂参数设置时,需要输入密码,具体操作过程如下:按“停止”――>“菜单”――>选择“厂家设置”――>按“确定”――>依次按下↑、↓、←、→、→、←、↓、↑――>按“确定”,进入出厂参数设置。
2)出厂参数设置内容及设置方法(1)电压校准采样电压:显示为目前实际的恒电位仪输出端电压,即显示数值为恒电位仪输出+、—之间的实际电压。
如果恒电位仪此时已经连接了管道和辅助阳极,则恒电位仪输出+、—之间电压不为零,具体数值可用万用表测量。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(2)电流校准采样电流:显示为目前实际的恒电位仪输出电流。
由于此时恒电位仪处于“停止”状态,恒电位仪没有输出,所以,此时正确的显示数值应该为0A。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
采样参比:显示为目前实际的恒电位仪参比输入端实际电位。
如果恒电位仪此时已经连接了零位和参比电极,则恒电位仪零位和参比之间电压不为零,具体数值可用万用表测量。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(4)参2校准采样参比:参2用于校准参比电位采样的0点。
通过偏移量的调整,应该显示为0。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(5)出厂设置将“电压校准”、“电流校准”、“参1校准”、“参2校准”的偏移量设置为0,同时将斜率设置为1。
以便于重新设置参数。
(6)自动校准按“确定”,直接更改自动校准设置。
出现“√”时,表明自动校准有效,无“√”时,表明自动设置无效。
注意:恒电位仪在进行出厂设置操作时应将自动校准设为无效,调整完成恢复自动校准时,应在停止状态下将输出正负端和参比零位端短接,恢复后拆除;所有恒电位仪在工作状态时,自动校准应设置为有效。
恒电位仪参数调整与维修说明1.恒电位仪出厂参数调整1)进入出厂参数设置时,需要输入密码,具体操作过程如下:按“停止”――>“菜单”――>选择“厂家设置”――>按“确定”――>依次按下↑、↓、←、→、→、←、↓、↑――>按“确定”,进入出厂参数设置。
2)出厂参数设置内容及设置方法(1)电压校准采样电压:显示为目前实际的恒电位仪输出端电压,即显示数值为恒电位仪输出+、—之间的实际电压。
如果恒电位仪此时已经连接了管道和辅助阳极,则恒电位仪输出+、—之间电压不为零,具体数值可用万用表测量。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(2)电流校准采样电流:显示为目前实际的恒电位仪输出电流。
由于此时恒电位仪处于“停止”状态,恒电位仪没有输出,所以,此时正确的显示数值应该为0A。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(3)参1校准采样参比:显示为目前实际的恒电位仪参比输入端实际电位。
如果恒电位仪此时已经连接了零位和参比电极,则恒电位仪零位和参比之间电压不为零,具体数值可用万用表测量。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(4)参2校准采样参比:参2用于校准参比电位采样的0点。
通过偏移量的调整,应该显示为0。
偏移量:用于调整零点。
上下箭头直接调整数值。
斜率:用于调整放大比例。
左右箭头直接调整数值。
(5)出厂设置将“电压校准”、“电流校准”、“参1校准”、“参2校准”的偏移量设置为0,同时将斜率设置为1。
以便于重新设置参数。
(6)自动校准按“确定”,直接更改自动校准设置。
出现“√”时,表明自动校准有效,无“√”时,表明自动设置无效。
注意:恒电位仪在进行出厂设置操作时应将自动校准设为无效,调整完成恢复自动校准时,应在停止状态下将输出正负端和参比零位端短接,恢复后拆除;所有恒电位仪在工作状态时,自动校准应设置为有效。
恒电位仪的操作详解恒电位仪操作规程以下由我给您简单介绍下恒电位仪,紧要用于在电极过程动力学、电分析、电解、电镀、金属相分析,金属腐蚀速度测量和各种腐蚀与防腐讨论以及电化学保护参数测试。
恒电位仪操作步骤(1)开机a.将恒电位仪“手动给定”旋钮、“自动给定”旋钮逆时针调到底,将“手动/自动”开关扳到“自动”位置,将“测量选择”开关扳到“给定”位置。
b.接通总电源,设备电源开关扳到“开机”位置,此时恒电位仪接通电源。
c.将“停止/运行”旋钮转到“运行”,此时恒电位仪电源接通。
d.渐渐调整恒电位仪的“自动调整”旋钮,察看电位表指示,达到设定值时停止调整。
f.将设备的“测量选择”开关扳到“C1”位置,此时毫伏表指示管道保护电位。
如设备跳到“故障”可按“复位”按键开关恢复运行状态。
g.完成上述操作后至少察看0.5小时,设备无异常发热无报警现象后,从电流表记录输出电流,从电压表记录输出电压,从电位表记录保护电位。
(2)停机将恒电位仪设备电源开关扳到“关机”位置,自动调整旋钮逆时针调到底。
(3)手动运行在设备故障情况下经电器工程师确认恒电位仪可在手动状态运行。
安装恒电位仪的地方应当适合通风、散热,设备应当轻拿轻放,在安装接线时,应当检查电源是不是适合恒电位仪的规定电压值。
在相近有油罐的的地方安装恒电位仪,应当使用防爆类型的整流电源,大多数时候,都是将整流电源安装在仪表间里面的。
安装时确定要依据接线示意图接线,这样才能保证输出的电源极性正确。
而且在接线的地方都有明确的标示符“+”“”,首先使用万用表来测试接线柱是否精准,然后尝试通电后再将电缆的接头密封起来装好,设备安装完成后机壳要保证持续的良好的接地性能。
在给安装好的恒电位仪通电使用之前,必需先测量出管道的自然电位,而且电位值应当在—0.6V左右,这里指的注意的是,假如管道上带有临时使用的阴极保护设备,这里测试的电位仪有可能会在—1.10V或者更低。
接着要测量阳极地床的电位情况,还有焦炭回填料包裹的阳极这里的电位值一般会在+0.20V+0.30V CSE之间,注意:假如填料使用镀锌铁板圆筒。
3合一智能控制型恒电位仪说明书精品资料HKL-III智能控制型恒电位仪三合一说明书青岛双瑞海洋环境工程股份有限公司目录HKL-III智能控制型恒电位仪三合一 (2)1环境要求 (4)2结构与安装 (4)2.1安装方法: (5)2.1.1恒电位仪安装基础 (5)2.1.2接线位置 (5)2.1.3接线方法 (5)2.1.4接线检查 (5)2.2接线示意图 (5)3基本外形图 (6)4设备综述 (7)4.1整流器件 (7)4.2控制主板 (7)4.3报警转换 (7)5主要技术指标 (7)6器件说明 (7)6.1指示器件 (7)6.2整流部分 (7)6.3控制部分 (8)6.4电流检测 (8)6.5电压检测 (8)6.6防雷 (8)7智能型液晶显示控制器介绍: (8)7.1操作按键说明 (8)7.2显示页面操作说明: (8)7.2.2信息查询 (8)7.2.3设置 (9)8使用操作 (11)首先感谢您选用本公司系列产品。
按照防腐工程中对恒电位仪的技术要求,我们经过周密的设计和以往多年制造整流电源的经验,恒电位仪的整体技术如下:符合标准GB4793.1 测量、控制和试验室用电器设备的安全要求第一部分通用要求GB4750 电子设备雷击保护导则GB/T3859.1 半导体变流器基本要求的规定GB4208 外壳防护等级GB/T2423.1 电工电子产品基本环境试验规程试验A:低温试验方法GB/T2423.2 电工电子产品基本环境试验规程试验B:高温试验方法GB/T2423.3 电工电子产品基本环境试验规程试验C:恒定湿热试验方法JB/T4276 交流器产品包装技术条件GB191 包装储运图示标志GB/T6388 运输包装收发货标志GB/T9969.1 工业产品使用说明书总则IEC1024 结构防雷击保护1环境要求安装位置:室内;环境高度:小于2000米;环境温度:-15~45℃;相对湿度:20~ 90%;2结构与安装整机外形结构,除有基本双层门结构外,设备正面左右开门。
3合一智能控制型恒电位仪说明书精品资料HKL-III智能控制型恒电位仪三合一说明书青岛双瑞海洋环境工程股份有限公司目录HKL-III智能控制型恒电位仪三合一 (2)1环境要求 (4)2结构与安装 (4)2.1安装方法: (5)2.1.1恒电位仪安装基础 (5)2.1.2接线位置 (5)2.1.3接线方法 (5)2.1.4接线检查 (5)2.2接线示意图 (5)3基本外形图 (6)4设备综述 (7)4.1整流器件 (7)4.2控制主板 (7)4.3报警转换 (7)5主要技术指标 (7)6器件说明 (7)6.1指示器件 (7)6.2整流部分 (7)6.3控制部分 (8)6.4电流检测 (8)6.5电压检测 (8)6.6防雷 (8)7智能型液晶显示控制器介绍: (8)7.1操作按键说明 (8)7.2显示页面操作说明: (8)7.2.2信息查询 (8)7.2.3设置 (9)8使用操作 (11)首先感谢您选用本公司系列产品。
按照防腐工程中对恒电位仪的技术要求,我们经过周密的设计和以往多年制造整流电源的经验,恒电位仪的整体技术如下:符合标准GB4793.1 测量、控制和试验室用电器设备的安全要求第一部分通用要求GB4750 电子设备雷击保护导则GB/T3859.1 半导体变流器基本要求的规定GB4208 外壳防护等级GB/T2423.1 电工电子产品基本环境试验规程试验A:低温试验方法GB/T2423.2 电工电子产品基本环境试验规程试验B:高温试验方法GB/T2423.3 电工电子产品基本环境试验规程试验C:恒定湿热试验方法JB/T4276 交流器产品包装技术条件GB191 包装储运图示标志GB/T6388 运输包装收发货标志GB/T9969.1 工业产品使用说明书总则IEC1024 结构防雷击保护1环境要求安装位置:室内;环境高度:小于2000米;环境温度:-15~45℃;相对湿度:20~ 90%;2结构与安装整机外形结构,除有基本双层门结构外,设备正面左右开门。
两侧上下均有通风散热孔,每个通风孔均有防雨、防鼠、防较大颗粒物进入处理。
能有效的防止小动物侵入破坏。
机柜采用2mm厚的冷轧钢板加工,表面及内部安装板均为静电喷塑处理,安装固定标准件为镀锌件或不锈钢件。
2.1安装方法:2.1.1恒电位仪安装基础:使用时,底座可以直接安装在基础接地角钢或地面,采用电气焊接或两侧螺栓固定。
参照水平仪指示,使设备安装后是垂直于地面的。
2.1.2接线位置:打开后门板,内部有一排接线端子,所有进出线均在此排端子接入;(接线端子示意图如下图,实际端子上方有此示意图)2.1.3接线方法:将单相交流AC3800V电源,按照示意图接入A、B、C、N端;输出至埋地阳极线接入阳极;输出至管道(或储罐)的阴极线接入阴极;参比电极线和零位线分别对应接入端子的参比、零位端。
此设备含带RS485通信接口,可以实现:遥控、遥调、遥测、遥信功能,需要时请接入485A、485B端。
2.1.4接线检查:请检查接线是否正确,并检查线缆线径负载情况(截面积电流密度<5A/mm²)。
2.2接线示意图恒电位仪接线图(后面下方)3基本外形图4设备综述智能控制型恒电位仪是我公司自主开发的新型恒电位仪,良好的人机对话界面,优越的性能及更多的功能拓展等特点使该产品更加适用于现代防腐行业。
同时该产品做到了高效、节能、环保等方面的技术提高,并且具有数据远传远控、开关量输出等接口,对于数据集中处理,设备集中控制等方面具有更大的优势。
4.1整流器件:采用进口大功率整流器件,主电路和控制电路介电强度〉2500Vac。
集成触发电路、脉冲变压器和同步信号于一体,故障率极低、寿命长、过载能力强、无相序要求、控制方便、维护简单等优点,是目前分立电路组成的可控硅整流电路换代产品,其输出能力在10A~3000A均可。
4.2控制主板采用我公司自主开发单片机智能控制主板,液晶屏幕显示,操作简单直观,控制更加精确;可与PC机进行上位机通讯,实现数据远传远控,并且能将运行、待机、间歇、停机等工作状态通过干接点输出。
4.3报警转换:4.3.1在恒电位仪单机工作时,当出现电位误差故障报警或超电位、欠电位故障报警时,恒电位仪由恒电位状态自动转换为恒电流状态,并输出声光报警。
4.3.2如恒电位仪成套2+1工作,主机出现电位故障报警或过电流报警时,由故障继电器提供转换信号到控制台,完成A/B机转换工作5主要技术指标(HKL-III-75A*2/150A*1/24V)5.1恒电位误差:≤±5mv5.2稳流精度:≤1%(半载短路试验15S)5.3电源电压: AC 380 V±10%5.4电源频率: 50HZ5.5额定输出电压:DC 24 V5.6额定输出电流:DC 75 A*2 150A*15.7电位误差报警:30~1000 m V5.8误差延时报警:60~3600 S5.9纹波系数:≤5%(满载时)5.10噪音:≤45~60db5.11环境温度: -15+45℃5.12相对湿度:≤90%5.13海拔高度:(器件承受能力)2000米5.14工作方式:连续/断续(on12s/off3s)6器件说明6.1指示器件:采用LED液晶显示屏幕,使数据显示更有清晰集中直观;长寿节能指示灯。
6.2整流部分:采用整体智能模块,此模块采用进口方形芯片,BCD板,高级热绝缘材料,主电路和控力强、无相序要求、控制方便、维护简单等优点,是目前分立电路组成的可控硅整流电路换代产品,其输出能力在0A~3000A均可。
6.3 控制部分:采用我公司自主研发单片机系列的智能控制主板,控制精确,性能稳定,同时功能也较之早期产品有了很大的拓展。
实现友好的人机对话,并可以通过485通信接口与上位机通信,使的操作更加直观、快捷、方便,且操作方式简单易懂。
6.4 电流检测:本设备采用霍尔电流检测传感器进行电流信号检测,检测精度、电气隔离程度高。
6.5 电压检测:本设备采用高精度电压变送器进行电压检测,做到电气隔离的同时,也使检测精度更加的准确。
6.6 防雷:设备输入输出端采用高端防雷模块,能防止设备雷电天气情况下运行时受雷击损坏。
参比零位输入端也采用的参比防雷装置,通过高效防雷器件TVS 管及气体放电管等放电器件对控制部分进行了有效的保护,同时采用高性能DC-DC 信号隔离变送器,使电信号-光信号-电信号的过程,有效的实现电气隔离,从而使设备在恶劣天气、复杂干扰等环境不受影响或损坏。
7 智能型液晶显示控制器介绍:7.1 操作按键说明7.1.1 面板有两个指示灯,绿色指示灯表示CPU 是否正常工作,当该指示灯按照一定频率闪烁时,那么CPU 工作正常。
红色指示灯表示系统是否异常,当系统出现故障时,该指示灯亮。
7.1.2 面板的正下方有五个按钮,分别为增加键、减少键、向上键,向下键和设置键。
“+”键:在信息查询时,用来向上翻页,在参数设置时,用来修改参数,数据增加;“-”键:在信息查询时,用来向下翻页,在参数设置时,用来修改参数,数据减小;“↑”键:在信息查询时,用来向上翻页,在参数设置时,用来向上选择要设置的项;“↓”:在信息查询时,用来向下翻页,在参数设置时,用来向下选择要设置的项;“设置”键:进入设置菜单,本身已经在设置菜单时,按设置键会退出设置菜单,回到主界面。
7.2 显示页面操作说明:7.2.1 主页面7.2.1.1 当蜂鸣器告警时,按任意键,关闭蜂鸣器;7.2.1.2 自检后,显示主屏画面。
如右图7.2.1.3 在主页面时,按设置键,进入主菜单;7.2.2 信息查询7.2.2.1 信息查询菜单,通过“▲”和“▼”键选择相应的信息查询。
7.2.2.2 在信息查询界面想回到主界面时,有两个方法:7.2.2.2.1可以选择返回菜单返回到主界面;7.2.2.2.2当没有操作任何按键20秒后,系统自动回到主界面。
主界面:例: 恒电位 工作 电位测量:-1.000V输出电压:30.1V 输出电流:20.1A信息查询界面:故障查询 操作日志图例表示:电位超限。
故障信息:表示系统当前发生的故障信息、故障的开始时间及结束时间,结束时间为0表示故障未解除请检修。
注:故障解除(在当前故障的显示界面,长按设置键)操作日志:系统操作日志断电会自动保存。
最多可以保留近期18条记录。
7.2.3 设置系统设置菜单,按设置键可以进入设置菜单。
通过“▲”和“▼”键选择相应的设置项目,加减键改变参数的大小,系统参数有一定的范围,超过范围系统会自动排除参数的保存,当改变参数系统会立即保存数据,不需要再按保存。
按设置键保存后“▲”和“▼”键可选择别的设置项目。
此窗口是按设置键后的第一个界面,系统设置主要含有工作状态,工作模式,电位给定,电流给定,电压给定等;参数设置主要是测量电位上下限、输出电压上下限、输出电流上下限、误差设置,误差报警时间。
工作模式是否转换等。
7.2.3.1 系统设置界面:选择要修改的项按“▲”和“▼”;修改具体的参数,按“+”和“-”修改好的参数要按设置键来进行保存,超过范围不与保存;数值参数:需要分位设置。
例电位给定,当选项至电位给定时按“+”和“-”,进入调整参数。
按设置键保存后上下键可调至别的选项。
按“设置”退出,返回到设置初始界面此窗口可以手工设置:工作状态选项为:工作,间歇,停止。
工作模式选项为:恒电位,恒电流,恒电压。
电位给定范围:+1.000V- -3.000V (默认-0.850v ).电流给定:0.0-1000.0A (默认0.0),电压给定:0.0-1000.0V (默认0.0).7.2.3.2 变量设置界面:选择要修改的项按“▲”和“▼”;修改具体的参数,按“+”和“-” ,修改好的参数要按设置键来进行保存。
例:电位过高,当选项至电位过高时按“+”和“-”,进入参数设置。
按设置键保存后,上下键可调至别的选项。
长按“设置”退出,返回到设置初始界面。
设置电位、电压、电流的上下限。
设置限电压,限电流:(限制设备的输出电压在设定值内);误差值:(给定电位和测量电位之间的差值)0-1000mV 默认200mV 报警。
误差时间:(产生误差后延时报警时间)0-1000分钟,默认60分钟。
模式转换:是/否(选择是时,恒电位状态发生报警时自动转换至恒电流工作)。
语言:中文/英文,其中英文显示菜单视程序容量许可的情况下加上。
LOGO 屏蔽系统时间调整7.2.3.3 变量校准界面:选择要修改的项按“↑”和“↓”;修改具体的参数,按“+”和“-”所有的参数是自动保留的,不需要保存,超过范围不予保存;例电位过高,当选项至电位给定时按“+”和“-”。
按上下键选位,按设置键保存后上下键可调至别的选项。
