恒电位仪工作原理及基本操作

恒电位仪操作规程
阴极保护的设备的使用
恒电位仪操作规程
为确保恒电阴极保护控制柜的正常运行，特制定本操作规程，内容如下：
1、确保电网输入接线正确，快速插头连接良好。

2、保持恒电位仪市电断路器在“开”状态。

3、将配电盘的“手动切换开关”置“0”。

4、插上“双机自动切换器”电源，并打开电源开关。

5、合上“电源开关”，电源指示灯亮，电压表有数值显示。

6、相应恒电位移面板有电显示，“双机自动切换器”电源指示灯亮。

7、将“双机自动切换器”的“启用/禁止”开关拨到“1#机”，并将“状态选择开关”打在“自动”档。

当给定电压超过自然电位数值时，仪器将有电压和电流出现，到给定电压上升到需要的电位值为止。

检查此时的输出电压和输出电流均应在额定值之内。

8、根据需要，设定1#恒电位仪的工作方式，并进入运行状态，1#恒电位仪开始运行。

9、如果1#恒电位仪出现故障，将自动切换到2#恒电位移运行。

10、系统出现异常时，会发出声光报警，报警原因将显示在恒电位移液晶屏上，出现问题及时解决和汇报。

恒电位仪安全操作规程恒电位仪是一种用于测量电位差的仪器，广泛应用于医疗、工业、科研等领域。

由于其特殊的工作原理和使用要求，正确的操作和安全措施对于保护用户的个人安全和设备的正常工作非常重要。

下面是恒电位仪的安全操作规程，以便用户正确操作并避免事故发生。

1. 操作前准备在使用恒电位仪之前，必须先了解其使用说明书和操作手册，熟悉仪器的主要功能和参数设置。

确保所使用的仪器符合国家标准，具备相关认证和检验报告。

2. 仪器安装恒电位仪应安装在平稳的工作台上，并保持仪器的稳定性。

仪器的电源线应连接到接地插座，并确保接地良好。

避免仪器与其他电气或磁性设备放置过近，以免干扰仪器的正常工作。

3. 仪器操作恒电位仪在操作时需要注意以下几个方面：- 使用前检查仪器是否有损坏或异常，如发现任何问题要及时报修或更换。

- 仪器的操作面板和按键不得被异物覆盖或遮挡，以便用户能够清晰地看到和使用。

- 仪器操作过程中，不得随意更改或调整仪器的参数设置，以免影响测量结果和仪器性能。

- 仪器使用完毕后，应及时关闭电源，防止长时间待机造成的安全隐患。

- 避免将恒电位仪放在潮湿、高温或有腐蚀性气体的环境中，以免影响仪器的工作稳定性和寿命。

4. 使用人员要求恒电位仪的使用必须由经过相关培训和授权的人员进行，不得随意交给没有专业知识和技能的人员操作。

操作人员应熟悉仪器的工作原理和操作方法，并严格按照操作规程进行操作。

5. 安全防护在使用恒电位仪时，应注意以下几个安全防护要点：- 在操作过程中，佩戴防护眼镜、隔热手套、防护服等个人防护装备，以防受到电击、高温等伤害。

- 避免在有水、湿度较高的环境中操作，以减少发生触电和短路的风险。

- 在测量电位差时，应避免直接接触导线和电极，以免发生电击事故。

可以使用绝缘性好的工具进行操作。

6. 仪器维护和保养定期对恒电位仪进行维护和保养是确保仪器正常工作和延长使用寿命的重要环节。

定期检查仪器的电源线、插头、连接线等是否完好，如有问题及时更换。

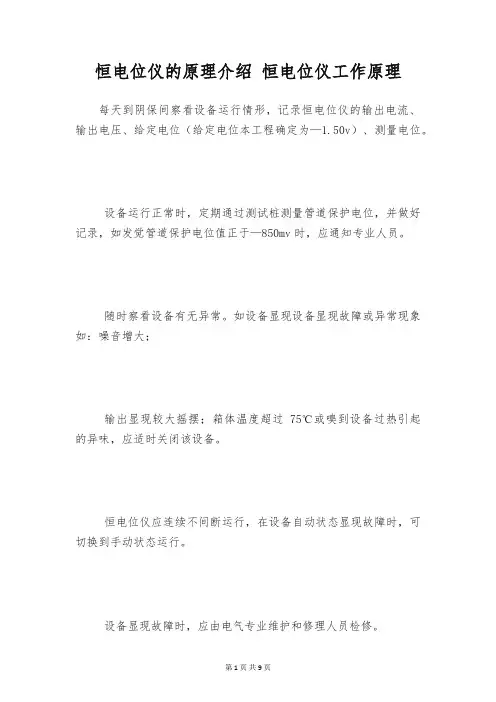

恒电位仪的原理介绍恒电位仪工作原理每天到阴保间察看设备运行情形，记录恒电位仪的输出电流、输出电压、给定电位（给定电位本工程确定为—1.50v）、测量电位。

设备运行正常时，定期通过测试桩测量管道保护电位，并做好记录，如发觉管道保护电位值正于—850mv时，应通知专业人员。

随时察看设备有无异常。

如设备显现设备显现故障或异常现象如：噪音增大；输出显现较大摇摆；箱体温度超过75℃或嗅到设备过热引起的异味，应适时关闭该设备。

恒电位仪应连续不间断运行，在设备自动状态显现故障时，可切换到手动状态运行。

设备显现故障时，应由电气专业维护和修理人员检修。

恒电位仪整体说是一个负反馈放大——输出系统，与被保护物（如埋地管道）构成闭环调整，通过参比电极测量通电点电位；作为取样信号与掌控信号进行比较，实现掌控并调整极化电流输出，使通电点电位得以保持在设定的掌控电位上。

恒电位仪工作原理：恒电位仪中的整流器电压表的作用是对管道的给定电位进行调整。

实际测量的管地电位跟参比电位进行对比可以发觉有一个电位差，这个电位差可以通过磁饱和的电抗器对整流器的变压器输出经行电抗压器输出。

管地电位跟参比电位相比会发觉有一个电压差，这个电压差可以掌控整流器变压器的输出，是通过磁饱和电压器来进行掌控的。

假如管地电位发生参比电极向正向偏移，就会发生保护电流的加添，假如显现想负向偏移就会显现阴极保护电流的削减。

几个并联进行的装置发生相应的时候，时间是可以调整的，可以防止发生感应的震荡。

注意事项：（1）使用本仪器前，请认真阅读使用说明书请认真检查电源电压，是否符合本仪器的工作电压。

（2）显示的是参比电极相对于讨论电极的电位，其符号与电化学中习用的“讨论电极相对于参比电极”的电位符号相反。

（3）电流量程（2）的选择，在数字电流表（4）显示不溢出的前提下，尽可能用较小量程满度显示，以提高测量精度。

测量极化电流时，电流量程应从大量程向小量程更改。

实施恒电流极化试验的给定电流时，电流量程应从小量程更改，避开大电流输入电解池和干扰讨论电极工作。

CPHV-1远传远控型高频开关恒电位仪使用说明书焦作市弘坤阴极保护防腐有限公司本机特性及操作综述CPHV—1高频开关恒电位仪，是我公司研制的新型节能降耗防腐仪器，整机采用高频开关电源技术，体积小、重量轻、效率高、全隔离，集智能自控手动调节为一体，是强制电流阴极保护系统外加电流的首选设备，本机节能高效，额定输出功率为400W，交、直流兼容性输入。

运行模式：一、机控控制模式1、手动选机控制：手动旋转选机转换开关，拨动至1号或者2号对应数字，相对的A机或者B机即可进入工作状态。

2、全自动上电工作模式：旋钮指向O为全自动上电运行模式，此时只要电源上电，机器即可自动投入运行，可以预先设定A机先运行或者B机先运行，在自动工作参比跟进模式下，保护电位超出保护范围（预设值为-0.85V— -1.5V），机器可以自动切切换至另外一台运行，本功能只能在自动范围下工作，恒电位仪在手动下将无法有效工作。

3、机控通断测试功能：在任意一台机器工作的状态下，按下通断测试按钮，机器即进入通12S断3秒测试状态。

（建议在使用本功能时采用手动工作模式，以免因参比反馈变化造成电流冲击）此时，通过保护电位表，可以适时查看管道电位变化情况。

（此功能在完全外加电流保护情况下有效，倘若有牺牲阳极参与保护，该功能无法准确测试极化电位情况。

测试情况软件将实时记录通断运行曲线轨迹，方便查阅。

）4、单机工作控制：可以选择自动恒电位参比跟进控制，也可选手动设定值输出控制。

在单机自动恒电位控制状态下，当参比电位超出阴极保护安全电位范围，机器会自动发出超限声光报警，当机器给定电位小于参比电位绝对值时，机器也会发出失控声光报警。

在手动状态下，报警电路将不会参与工作。

二、远程微机程序控制模式（本机采用RS485数据通讯端口进行远传远控，数据传输采用标准MODBUS—RTU协议）1、按下机柜控制面板的远控按钮：即可通过远程软件进行操控。

2、在远程控制的情况下：通过机控\远控按钮即可转入机器控制面板控制状态。

恒电位仪操作规程恒电位仪是一种常用的电位差测量仪器，广泛应用于科研实验室和工业生产中。

为了正确、安全地操作恒电位仪，避免人员和仪器的损害，以下是恒电位仪的操作规程。

一、安全操作规程1. 恒电位仪必须放置在通风良好的环境中，远离可燃物和水源。

2. 在操作恒电位仪之前，务必穿戴防静电手套和静电吸附衣，并站在防静电地板上。

3. 在操作恒电位仪之前，必须了解设备的使用说明书和相关安全注意事项，并保持仪器的整洁和维护。

4. 恒电位仪只允许专业人员操作，不得擅自移动、拆卸或修理仪器。

5. 在操作恒电位仪时，要注意避免与其他金属物品接触，以免引起电位差干扰。

二、操作步骤1. 打开恒电位仪的电源开关，并确保仪器的电源指示灯亮起。

2. 等待恒电位仪进行自检，确保仪器正常运行。

3. 将待测样品连接至恒电位仪的引线端口，确保连接牢固。

4. 调节恒电位仪的电位差范围和输出模式，根据实际需求选择合适的测量参数。

5. 确保恒电位仪与计算机或其他数据采集设备的连接正确，以便进行数据记录和分析。

6. 按下测量按钮，开始进行电位差测量，并等待测量结果的稳定。

7. 记录测量结果，并根据需要进行后续数据处理和分析。

三、维护保养1. 在操作完恒电位仪后，及时关闭电源开关，并进行仪器的清洁和维护。

2. 清洁恒电位仪时，应使用干净的软布轻轻擦拭，切勿使用有机溶剂或腐蚀性清洁剂。

3. 定期检查恒电位仪的连接线和插头，并确保其完好无损。

4. 定期检查恒电位仪的电源线、传感器和显示屏，确保其正常工作。

5. 如发现恒电位仪出现故障或异常情况，应立即停止使用，并联系专业人员进行维修或更换。

四、使用注意事项1. 在操作恒电位仪时，应遵守相关的安全操作规程，切勿违反操作流程或使用不当。

2. 在操作恒电位仪时，应避免受潮、受热、受震动等环境因素的影响，以保证测量的准确性。

3. 在操作恒电位仪时，应避免与高压、高温或高强度磁场等不安全环境接触。

4. 在操作恒电位仪时，要注意防止静电干扰，避免静电对测量结果的影响。

恒电位仪操作规程
《恒电位仪操作规程》
一、设备准备
1. 检查恒电位仪是否完好无损，是否有漏电现象。

2. 接通电源，检查仪器是否能够正常启动。

二、连接电极
1. 将电极插入仪器对应的插槽中。

2. 确保电极连接牢固，不易松动。

三、设置参数
1. 调节仪器的电压和电流参数，根据实际需要进行调整。

2. 确认设置无误后，进行下一步操作。

四、操作步骤
1. 将待测物品放置在电极之间。

2. 按下启动按钮，记录实验数据。

3. 实验完成后，按下停止按钮，关闭电源。

五、清洁保养
1. 每次使用后及时清洁电极，防止污垢积累影响仪器使用寿命。

2. 定期对恒电位仪进行维护保养，确保仪器的稳定性和准确性。

六、安全注意事项
1. 使用恒电位仪时应注意防潮防水，避免发生短路或其他意外情况。

2. 操作过程中严禁触碰高压电极，以免触电危险。

恒电位仪是一种用途广泛的实验设备，正确的操作规程能够确保实验数据的准确性和操作人员的安全。

希望使用人员能够遵守上述操作规程，做到安全操作、科学实验。

恒电位仪操作规程1目的恒电位仪是管道阴极保护重要的常用设备，为确保操作正确，确保输气生产正常，特制定本规程。

2 范围本规程规定了张家口应张天然气有限公司恒电位仪的操作方法。

本规程适用于张家口应张天然气有限公司恒电位仪的操作。

3 内容3.1 恒电位仪的基本操作方法3.1.1将面板上“控制调节”旋钮逆时针旋到底，将“工作方式”开关置“自动”挡，“测量选择”置“控制”挡；3.1.2将电源开关扳到“自检”挡，仪器电源指示灯亮，状态指示灯显示橙色，各面板表应均有显示；顺时针旋动“控制调节”旋钮，将控制电位调到欲控值上，此时，仪器工作于“自检”状态，“测量选择”开关在“控制”挡与“保护”档之间切换，电位表显示值基本一致，表明仪器正常；3.1.3将电源开关扳至“工作”档，此时仪器对被保护体通电；根据现场管道实际情况，旋到“控制调节”旋钮使管道电位达到欲控值；3.1.4若用“手动”工作，将“工作方式”开关扳至“手动”档，顺时针旋动“输出调节”旋钮，使输出电流达到欲控值；3.1.5恒电流设定，打开后门掀动安装板上恒流设定开关，此时面板状态指示灯显示黄色表明进入恒流状态，根据现场管道实际电流，调节屏蔽盒内“恒流调节”电位器，使电流达到欲控值（出厂时设定在仪器额定电流的一半），恒电流设定完毕，将仪器关机再开机；3.2 使用条件及注意事项3.2.1本仪器使用环境设定为室内，使用环境温度-15℃-45℃；相对湿度20%-90%；气压60-106KPa；3.2.2平时，手动输出调节电位器应逆时针旋到底，以免在由“自动”转“手动”时输出电流过大；3.2.3当仪器需“自检”时，工作方式开关应置“自动”档禁止置“手动”档；因机内假负载可承受的功率较小，若置“手动”档时，有可能把机内假负载烧毁；3.2.4仪器从“手动”档切换到“自动”档时，应先关机，将“工作方式”开关置“自动”后再开机；因仪器在“手动”工作时，自动控制部分处于失衡状态，此时如直接切换到“自动”，仪器工作将不正常；3.2.5当仪器需“自检”时，应事先将仪器后板的输出阳极连线断开。
