2-10A-20V恒电位仪说明书

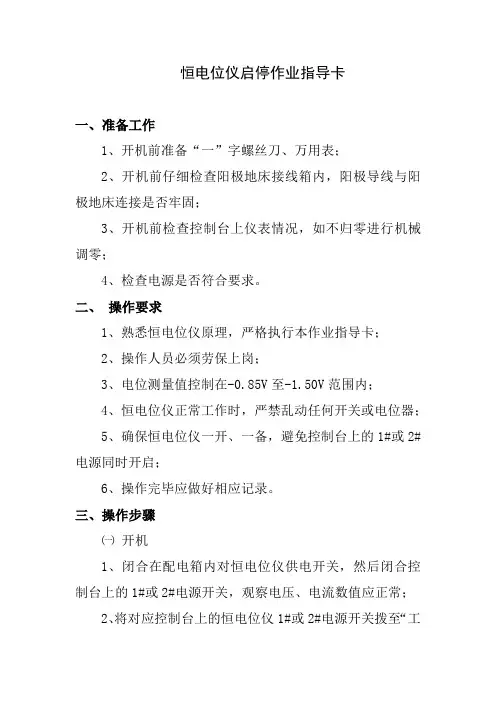

恒电位仪启停作业指导卡
一、准备工作
1、开机前准备“一”字螺丝刀、万用表；
2、开机前仔细检查阳极地床接线箱内，阳极导线与阳极地床连接是否牢固；
3、开机前检查控制台上仪表情况，如不归零进行机械调零；
4、检查电源是否符合要求。

二、操作要求
1、熟悉恒电位仪原理，严格执行本作业指导卡；
2、操作人员必须劳保上岗；
3、电位测量值控制在-0.85V至-1.50V范围内；
4、恒电位仪正常工作时，严禁乱动任何开关或电位器；
5、确保恒电位仪一开、一备，避免控制台上的1#或2#电源同时开启；
6、操作完毕应做好相应记录。

三、操作步骤
㈠开机
1、闭合在配电箱内对恒电位仪供电开关，然后闭合控制台上的1#或2#电源开关，观察电压、电流数值应正常；
2、将对应控制台上的恒电位仪1#或2#电源开关拨至“工
作”此时仪器对保护体供电；
3、顺时针旋动“控制调节”旋钮，“输出电压”、“输出电流”、“保护电位”三表应有相应的指示。

当“电位测量”表达到欲控制的电位时，停止旋动“控制调节”旋钮。

㈡停机
1、将恒电位仪电源转换开关拨至“停止”位置；
2、断开恒电位仪与控制台上对应电源开关；
3、如两台恒电位仪都停止工作，应断开控制台与配电箱上对应电源开关。

四、风险提示
1、雷雨天气造成仪器故障；
2、保护电位超出范围，会增大管道腐蚀速度。

五、防范措施
1、遇雷雨天气，采取停机措施；
2、开机后应观察一段时间，确认保护电位在规定范围内正常运行，且无明显波动后，方可离开机房。

恒电位仪使用说明书(最新)-CAL-FENGHAI.-(YICAI)-Company One1防腐仪及控制柜用户手册（基于MODBUS通讯协议）(版本号东营市永雄科技有限责任公司关于本手册本手册包括工业控制器的功能、技术指标、显示、操作以及通讯协议的描述参考书目《MODBUS通讯协议》注：本公司具有对该手册的解释权，手册的变化恕不另行通知。

目录1. 防腐控制仪的功能：...................................... 错误!未定义书签。

2．防腐控制仪技术参数.................................... 错误!未定义书签。

3. 防腐控制器的安装：...................................... 错误!未定义书签。

4. 防腐控制仪使用： ....................................... 错误!未定义书签。

4．1前面板 ......................................................................................... 错误!未定义书签。

4．2后面板 ......................................................................................... 错误!未定义书签。

4．3设备上电显示............................................................................ 错误!未定义书签。

4．4主显状态..................................................................................... 错误!未定义书签。

阴极保护恒电位仪技术规格书恒电位仪零件、元器件的安装和接线以及壳体的质量、接地符合相关的国家安全标准的要求及有关设计文件的规定。

恒电位仪内外表面没有明显的凹痕、裂纹、变形等现象，标志应清晰，涂层无起泡、龟裂、脱落或磨损；紧固件无锈蚀和其它机械损伤。

恒电位仪正常工作环境：－环境温度：-25℃～+50℃；－相对湿度：15 %～90 %；－大气压力：86kPa～106kPa；－交流供电电源：380V±10％V，频率50±5％Hz－交流供电电源：220V±10％V，频率50±5％Hz绝缘电阻电源设备各输入、输出端子对机壳的绝缘电阻不小于10MΩ。

抗电强度a. 直流电源输入端子对机壳应能承受750V（有效值）、50Hz 的试验电压，试验时间1min，不出现飞弧或击穿现象。

b. 交流电源输入端子对机壳能承受1500V（有效值）、50Hz 的试验电压，试验时间1min，不出现飞弧或击穿现象。

c. 设备“零位接阴”端子分别与各远传接口的输出端子相互隔离，能承受1500V （有效值）、50H Z的试验电压，试验时间1min 不出现飞弧或击穿现象。

保护功能● 防雷保护a. 电源设备的输入、输出端应安装有锯齿型火花隙、压敏电阻浪涌吸收器和稳压二极管限幅器三级雷电泄放系统等合适的雷电防护单元，符合IEC1024 的规定。

b. 当阳极线、储罐受到感应雷影响时，阳极线、阴极线之间限幅电压100-150V，过压通流容量20kA(8/20μS)，漏电流≤20mA；阳极线、零位接阴之间限幅电压100-150V，过压通流容量20kA(8/20μS)，漏电流≤20mA；参比线、零位接阴之间限幅电压5V，过压通流容量50A(10/1000μS)，漏电流< 0.3μA(3V)。

c. 在仪器输出阳极、阴极端（相对接地端）能承受幅度15kV、脉冲宽度25μs、重复周期1～5S、时间1min 的模拟感应雷的冲击。

恒电位仪具体操作介绍江苏省天然气有限公司培训资料江苏省天然气有限公司-培训资料项目：恒电位仪现场培训执行：电仪班编写日期：2021.11.30江苏省天然气有限公司培训资料一、现场讲解内容1. 恒电位仪的开机步骤。

2. 恒电位仪的切换步骤。

3. 恒电位仪的关机步骤。

4. 恒电位仪管地电位异常的处理。

二、基本原理：恒电位仪基本工作原理当仪器处于“自动”工作状态时，给定信号（控制信号）和经阻抗变换器隔离后的参比信号一起送入比较放大器，经高精度、高稳定性的比较放大器比较放大，输出误差控制信号，将此信号送入移相触发器，移相触发器根据该信号的大小，自动调节脉冲的移相时间，通过脉冲变压器输出触发脉冲调整极化回路中可控硅的导通角，改变输出电压、电流的大小，使保护电位等于设定的给定电位，从而实现恒电位保护。

3. 运行状态的转换原理当仪器工作在恒电位状态而因参比失效或其它故障致使仪器不能实现恒电位控制时，经一定时间延迟后，仪器确认采集到的信号实属恒电位失控的误差信号，就将自动转换为恒电流工作状态。

恒电流给定信号和经阻抗变换后输出电流取样信号一起送入比较放大器，比较放大器输出误差控制信号通过移相触发器调整可控硅的导通角的大小使仪器的输出电流恒定在预先设定的电流值上。

三、技术指标：1. PS-1LC恒电位仪技术指标使用环境：温度：－15℃～45℃ ,相对湿度：20%～90%,气压：60～106KPa 输出电压：额定输出电压分10V、15V 、30V、40V、54V、 60V等规格，输出电压在额定输出电压的1 %～100％范围内可调。

输出电流：额定输出电流分10A、15A、20A、25A、30A、35A、40A、50A等规格，输出电流在额定输出电流的1 %～100%范围内可调。

江苏省天然气有限公司培训资料恒电位范围：－300mV～－3000mV 恒电位精度：优于±5mV 恒电流精度：优于±2%误差报警：±30mV～±100mV之间抗50Hz干扰：≤AC30V电源：单相AC220±10% 50Hz±5 2. PC-1B 恒电位仪技术指标使用环境：温度：－15℃～45℃ ,相对湿度：20%～90%,气压：86～106KPa 输出电压：额定输出电压分10V、15V 、30V、40V、54V、 60V，输出电压的可调范围不窄于1%额定输出电压。

CPHV-1远传远控型高频开关恒电位仪使用说明书焦作市弘坤阴极保护防腐有限公司本机特性及操作综述CPHV—1高频开关恒电位仪，是我公司研制的新型节能降耗防腐仪器，整机采用高频开关电源技术，体积小、重量轻、效率高、全隔离，集智能自控手动调节为一体，是强制电流阴极保护系统外加电流的首选设备，本机节能高效，额定输出功率为400W，交、直流兼容性输入。

运行模式：一、机控控制模式1、手动选机控制：手动旋转选机转换开关，拨动至1号或者2号对应数字，相对的A机或者B机即可进入工作状态。

2、全自动上电工作模式：旋钮指向O为全自动上电运行模式，此时只要电源上电，机器即可自动投入运行，可以预先设定A机先运行或者B机先运行，在自动工作参比跟进模式下，保护电位超出保护范围（预设值为-0.85V— -1.5V），机器可以自动切切换至另外一台运行，本功能只能在自动范围下工作，恒电位仪在手动下将无法有效工作。

3、机控通断测试功能：在任意一台机器工作的状态下，按下通断测试按钮，机器即进入通12S断3秒测试状态。

（建议在使用本功能时采用手动工作模式，以免因参比反馈变化造成电流冲击）此时，通过保护电位表，可以适时查看管道电位变化情况。

（此功能在完全外加电流保护情况下有效，倘若有牺牲阳极参与保护，该功能无法准确测试极化电位情况。

测试情况软件将实时记录通断运行曲线轨迹，方便查阅。

）4、单机工作控制：可以选择自动恒电位参比跟进控制，也可选手动设定值输出控制。

在单机自动恒电位控制状态下，当参比电位超出阴极保护安全电位范围，机器会自动发出超限声光报警，当机器给定电位小于参比电位绝对值时，机器也会发出失控声光报警。

在手动状态下，报警电路将不会参与工作。

二、远程微机程序控制模式（本机采用RS485数据通讯端口进行远传远控，数据传输采用标准MODBUS—RTU协议）1、按下机柜控制面板的远控按钮：即可通过远程软件进行操控。

2、在远程控制的情况下：通过机控\远控按钮即可转入机器控制面板控制状态。

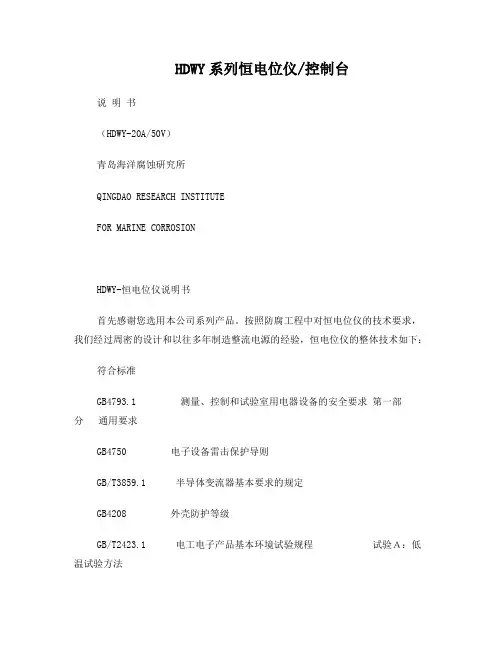

HDWY系列恒电位仪/控制台说明书（HDWY-20A/50V）青岛海洋腐蚀研究所QINGDAO RESEARCH INSTITUTEFOR MARINE CORROSIONHDWY-恒电位仪说明书首先感谢您选用本公司系列产品。

按照防腐工程中对恒电位仪的技术要求，我们经过周密的设计和以往多年制造整流电源的经验，恒电位仪的整体技术如下：符合标准GB4793.1 测量、控制和试验室用电器设备的安全要求第一部分通用要求GB4750 电子设备雷击保护导则GB/T3859.1 半导体变流器基本要求的规定GB4208 外壳防护等级GB/T2423.1 电工电子产品基本环境试验规程试验Ａ：低温试验方法GB/T2423.2 电工电子产品基本环境试验规程试验Ｂ：高温试验方法GB/T2423.3 电工电子产品基本环境试验规程试验Ｃ：恒定湿热试验方法JB/T4276 交流器产品包装技术条件GB191 包装储运图示标志GB/T6388 运输包装收发货标志GB/T9969.1 工业产品使用说明书总则IEC1024 结构防雷击保护环境要求安装位置：室内；环境高度：小于2000米；环境温度：－15～45℃；相对湿度：20~ 90%；一、结构与安装整机外形结构，除有基本双门结构外，设备正面右开门。

后门嵌式右开，两侧上下均有通风孔，每个通风孔均有防雨、防鼠、防较大颗粒物进入处理。

能有效的防止小动物侵入破坏。

机柜采用1.5mm厚的冷轧钢板加工，表面及内部安装板均为静电喷塑处理，安装固定标准件为镀锌件或不锈钢件。

安装方法：1、单台恒电位仪使用时，底座可以直接安装在基础接地角钢或地面，采用电气焊接或两侧螺栓固定。

参照水平仪指示，使设备安装后是垂直于地面的。

2、成套安装时，恒电位仪分别安装在控制台两侧，左侧为主工作机，右侧为备用机。

其底座可以直接安装在基础接地角钢或地面，采用电气焊接或两侧螺栓固定。

参照水平仪指示，使设备安装后与其他设备处在同一平面上并垂直于地面。

防腐仪及控制柜用户手册（基于MODBUS通讯协议）(版本号 V2.00)东营市永雄科技有限责任公司关于本手册本手册包括工业控制器的功能、技术指标、显示、操作以及通讯协议的描述参考书目《MODBUS通讯协议》注：本公司具有对该手册的解释权，手册的变化恕不另行通知。

目录1. 防腐控制仪的功能： (3)2．防腐控制仪技术参数 (3)3. 防腐控制器的安装：................. 错误!未定义书签。

4. 防腐控制仪使用： (4)4．1前面板 (4)4．2后面板 (5)4．3设备上电显示 (5)4．4主显状态 (6)4．5菜单 (6)4．6进入显示工况状态 (6)4．7进入显示记录状态 (7)4．8进入调试状态（注意：此项出厂前已调试好，无须用户来调试） (7)4.9.1电压模出调整（注意：此项出厂前已调试好，无须用户来调试） (7)4.9.2电流模入调整（注意：此项出厂前已调试好，无须用户来调试） (8)4.9.3电压模入调整（注意：此项出厂前已调试好，无须用户来调试） (8)4.9.4给定模入调整（注意：此项出厂前已调试好，无须用户来调试） (9)4.9.5参比模入调整（注意：此项出厂前已调试好，无须用户来调试） (9)4．10进入测试模式 (10)4．11进入设置状态 (10)4.12.1设备编号设置 (10)4.12.2高低限设置 (11)4.12.3量程设置（注意：此项出厂前已调试好，无须用户来调试） (11)4.12.4报警设置 (11)4.12.5时钟修正 (12)4.12.6定时继电器设置（注意：此项出厂前已调试好，无须用户来调试） (12)4.12.7间歇继电器设置 (13)4.12.8修改密码 (13)5.控制柜操作说明 (16)1. 防腐控制仪的功能：防腐控制仪的主要功能是：采集3路电压量和一路电流量，输出一路电压量达到对外部电路的控制功能，同时该防腐控制仪具有4路继电器输出、L CD显示以及6个按键输入。

电位仪双恒电位仪安全操作及保养规程前言电位仪双恒电位仪是一种用于测试涂层的电学性能的仪器。

由于该仪器需要接入电源和相应的测试设备来正常工作，因此必须进行安全操作以避免电击或其他危险。

本文档提供了适用于电位仪双恒电位仪的安全操作和保养规程，以确保它的安全和可靠性。

安全操作规程1. 仪器位置安装电位仪双恒电位仪的动作需要谨慎考虑。

请避免在高桌子或不稳定的平面上使用它。

在使用仪器时，要将仪器保持在平稳的平台上，以确保仪器不会发生倾斜或其他损坏。

2. 操作方式在操作电位仪双恒电位仪时，请务必要细致地阅读使用说明书，并保持仔细认真。

当您使用这个仪器时，请遵循以下规则：•在使用时，避免触碰电源线。

•在使用时，必须穿戴恰当的设备，包括带有绝缘手套的手套以及防电击鞋。

•在您进行任何操作之前，请务必断开电源线。

•在使用仪器之前，请确保已经充分塞入了所有的插头。

如果您不确定，不要尝试连接设备。

•避免使用独立的插座。

使用室内功率插头。

3. 保护设备与设备维修•电位仪双恒电位仪以及其相关设备应该存储在干燥的区域。

•在电位仪双恒电位仪及其配件需要更换或修理时，请联系设备供应商。

•在处理任何电源线或功率线之前，必须将所有仪器输入/输出扣除，并断开所有电源线。

4. 天气对电位仪双恒电位仪的影响在天气温度过高或过低的情况下，不建议操作电位仪双恒电位仪。

如果使用电位仪双恒电位仪时环境温度过高或过低，可能会影响电位仪双恒电位仪及其相关设备的运作和性能。

5. 监测运行状态•在您使用电位仪双恒电位仪时，您应该随时监测仪器的运作情况，如果您注意到任何不寻常的欠压或高压情况，应该立即停用设备并进行详细检查。

•在您使用电位仪双恒电位仪时，您应该随时监测仪器所在的环境。

如果您注意到任何异味或烟雾，请立即停用设备并检测您的设备以及您所处的环境。

保养规程1. 仪器的清洁在您使用电位仪双恒电位仪之前，应该清洁其外壳，以消除灰尘和碎屑。

您可以使用无火灾清洁剂和柔软的布来进行清洁。

恒电位仪使用说明指导书防腐仪及控制柜用户手册（基于MODBUS通讯协议）(版本号 )东营市永雄科技有限责任公司关于本手册本手册包括工业控制器的功能、技术指标、显示、操作以及通讯协议的描述参考书目《MODBUS通讯协议》注：本公司具有对该手册的解释权，手册的变化恕不另行通知。

目录1. 防腐控制仪的功能：................................... 错误！未定义书签。

2．防腐控制仪技术参数................................... 错误！未定义书签。

3. 防腐控制器的安装：................................... 错误！未定义书签。

4. 防腐控制仪使用：..................................... 错误！未定义书签。

4．1前面板 ......................... 错误！未定义书签。

4．2后面板 ......................... 错误！未定义书签。

4．3设备上电显示.................. 错误！未定义书签。

4．4主显状态....................... 错误！未定义书签。

4．5菜单............................ 错误！未定义书签。

4．6进入显示工况状态 ............. 错误！未定义书签。

4．7进入显示记录状态 ............. 错误！未定义书签。

4．8进入调试状态（注意：此项出厂前已调试好，无须用户来调试）...................................... 错误！未定义书签。

（注意：此项出厂前已调试好，无须用户来调试）错误！未定义书签。

（注意：此项出厂前已调试好，无须用户来调试）错误！未定义书签。

（注意：此项出厂前已调试好，无须用户来调试）错误！未定义书签。

恒电位仪操作规程恒电位仪是一种常用的电位差测量仪器，广泛应用于科研实验室和工业生产中。

为了正确、安全地操作恒电位仪，避免人员和仪器的损害，以下是恒电位仪的操作规程。

一、安全操作规程1. 恒电位仪必须放置在通风良好的环境中，远离可燃物和水源。

2. 在操作恒电位仪之前，务必穿戴防静电手套和静电吸附衣，并站在防静电地板上。

3. 在操作恒电位仪之前，必须了解设备的使用说明书和相关安全注意事项，并保持仪器的整洁和维护。

4. 恒电位仪只允许专业人员操作，不得擅自移动、拆卸或修理仪器。

5. 在操作恒电位仪时，要注意避免与其他金属物品接触，以免引起电位差干扰。

二、操作步骤1. 打开恒电位仪的电源开关，并确保仪器的电源指示灯亮起。

2. 等待恒电位仪进行自检，确保仪器正常运行。

3. 将待测样品连接至恒电位仪的引线端口，确保连接牢固。

4. 调节恒电位仪的电位差范围和输出模式，根据实际需求选择合适的测量参数。

5. 确保恒电位仪与计算机或其他数据采集设备的连接正确，以便进行数据记录和分析。

6. 按下测量按钮，开始进行电位差测量，并等待测量结果的稳定。

7. 记录测量结果，并根据需要进行后续数据处理和分析。

三、维护保养1. 在操作完恒电位仪后，及时关闭电源开关，并进行仪器的清洁和维护。

2. 清洁恒电位仪时，应使用干净的软布轻轻擦拭，切勿使用有机溶剂或腐蚀性清洁剂。

3. 定期检查恒电位仪的连接线和插头，并确保其完好无损。

4. 定期检查恒电位仪的电源线、传感器和显示屏，确保其正常工作。

5. 如发现恒电位仪出现故障或异常情况，应立即停止使用，并联系专业人员进行维修或更换。

四、使用注意事项1. 在操作恒电位仪时，应遵守相关的安全操作规程，切勿违反操作流程或使用不当。

2. 在操作恒电位仪时，应避免受潮、受热、受震动等环境因素的影响，以保证测量的准确性。

3. 在操作恒电位仪时，应避免与高压、高温或高强度磁场等不安全环境接触。

4. 在操作恒电位仪时，要注意防止静电干扰，避免静电对测量结果的影响。

电位计操作指南说明书操作前提电位计是一种测量电池或溶液电势的仪器，适用于各种化学、生物和环境领域的实验室研究。

在使用电位计之前，请确保以下事项已经准备就绪：1. 安全注意事项：操作时务必遵循实验室安全规定，佩戴适当的个人防护装备（如实验手套和护目镜）。

2. 电位计和电极：确保电位计及其配套电极都在正常工作状态，无损坏或污染。

如有需要，进行适当的清洁和校准。

操作步骤1. 准备工作：a. 将电位计放置在平稳的工作台上，并确保其与电源相连。

b. 检查电极的连接线是否牢固，确保电位计与待测物体之间的连接正常。

c. 打开电位计电源开关，等待电位计启动。

2. 设置参数：a. 使用电位计的控制面板或按钮，选择适当的测量模式和参数，如扫描速率、采样间隔和电流范围。

b. 如果需要，可以设置存储数据的文件夹路径和文件名，并确保设定正确。

3. 校准电位计：a. 在进行实际测量之前，必须先校准电位计。

根据电位计型号和使用说明书，执行校准操作。

b. 使用标准溶液进行校准，确保电位计的测量结果准确可靠。

4. 开始测量：a. 将待测物体或溶液置于适当的容器中，并将电位计的电极浸入其中。

b. 混合物体或溶液，使其达到均匀的温度和浓度分布。

c. 确保待测物体与电位计的电极之间没有气泡或杂质干扰。

d. 启动电位计进行测量，并等待测量过程完成。

e. 根据实验要求，可以进行多次测量并记录平均值以提高测量结果的准确性。

5. 数据记录和分析：a. 测量过程中，电位计会实时显示电势的变化情况。

可以通过记录数据或截图进行保存。

b. 将测量结果导出到计算机或其他分析软件中，进行进一步的数据处理和图表绘制。

c. 对测量结果进行分析和解释，比较不同试验条件下的电势变化，总结结论并提出可能的解释。

操作注意事项1. 避免触摸电位计和电极的金属部分，以免造成伤害或干扰测量结果。

2. 确保环境温度和湿度对测量结果影响最小化，尽量在恒温室内进行测量。

3. 定期清洁电位计和电极，以去除附着物和杂质。

IHF 数控高频开关恒电位仪使用说明书目录1. 概述........................................................................... 1. 1.1 产品型号..................................................................... 1...1.2参考规范及标准 ............................................................... 1...2............................................................................................................................... 技术参数................................................................................ 2.2.1 环境条件..................................................................... 2. 2.2 电气条件..................................................................... 2.2.3 主要技术指标.................................................................3...3............................................................................................................................... 工作原理................................................................................4.4............................................................................................................................... 操作说明................................................................................ 6.4.1 开机......................................................................... 6. 4.2 关机......................................................................... 7. 4.3恒电位运行................................................................... 8. 4.4恒电流运行................................................................... 9.4.5 断电测试..................................................................................... 1..0 ..4.6 菜单功能简述..................................................................................... 1..1 .4.7 设备报警..................................................................................... 1..7 ..4.8外部同步通/断控制 ....................................................... 1..8.5............................................................................................................................... 安全注意事项.......................................................................... 1..9.6............................................................................................................................... 故障分析与处理........................................................................ 2..0.7.维护与保养 ..................................................................... 2..0. 附图一IHF 恒电位仪操作面板示意图................................................ 2..2 附图二IHF 恒电位仪前后面板示意图................................................ 2..3 附表三12 芯航空插头接线顺序表................................................... 2..4 8.控制台概述 ..................................................................... 2..5.8.1 控制台参考规范及标准..................................................................................... 2..5 .9•控制台使用环境 (25)9.1控制台环境条件 (25)9.2控制台电气条件 (26)10•控制台技术参数 (26)11.控制台工作原理 (27)12•控制台操作说明 (29)13•安全注意事项 (30)14•控制台故障分析与处理 (30)15•控制台维护保养................................................................ 3.1 16•控制台的安装说明 .............................................................. 3.1 附图一控制台前后视图. (32)附图二控制台操作面板 (33)附图三交流配电盘 (34)附图四双机自动切换控制器前面板后面板 (35)附图五综合接线盘 (36)附图六控制台底座安装尺寸 (36)附图七双机自动切换控制器对外接线图 (37)附图八控制台对外接线图 (37)附件一自动切换控制器使用说明及注意事项 (37)1.概述IHF系列数控高频开关恒电位仪是最新式强制电流阴极保护电源装置。

恒电位仪参数调整与维修说明-图文1．恒电位仪出厂参数调整1）进入出厂参数设置时，需要输入密码，具体操作过程如下：按“停止”――>“菜单”――>选择“厂家设置”――>按“确定”――>依次按下↑、↓、←、→、→、←、↓、↑――>按“确定”，进入出厂参数设置。

2）出厂参数设置内容及设置方法（1）电压校准采样电压：显示为目前实际的恒电位仪输出端电压，即显示数值为恒电位仪输出＋、—之间的实际电压。

如果恒电位仪此时已经连接了管道和辅助阳极，则恒电位仪输出＋、—之间电压不为零，具体数值可用万用表测量。

偏移量：用于调整零点。

上下箭头直接调整数值。

斜率：用于调整放大比例。

左右箭头直接调整数值。

（2）电流校准采样电流：显示为目前实际的恒电位仪输出电流。

由于此时恒电位仪处于“停止”状态，恒电位仪没有输出，所以，此时正确的显示数值应该为0A。

偏移量：用于调整零点。

上下箭头直接调整数值。

斜率：用于调整放大比例。

左右箭头直接调整数值。

采样参比：显示为目前实际的恒电位仪参比输入端实际电位。

如果恒电位仪此时已经连接了零位和参比电极，则恒电位仪零位和参比之间电压不为零，具体数值可用万用表测量。

偏移量：用于调整零点。

上下箭头直接调整数值。

斜率：用于调整放大比例。

左右箭头直接调整数值。

（4）参2校准采样参比：参2用于校准参比电位采样的0点。

通过偏移量的调整，应该显示为0。

偏移量：用于调整零点。

上下箭头直接调整数值。

斜率：用于调整放大比例。

左右箭头直接调整数值。

（5）出厂设置将“电压校准”、“电流校准”、“参1校准”、“参2校准”的偏移量设置为0，同时将斜率设置为1。

以便于重新设置参数。

（6）自动校准按“确定”，直接更改自动校准设置。

出现“√”时，表明自动校准有效，无“√”时，表明自动设置无效。

注意：恒电位仪在进行出厂设置操作时应将自动校准设为无效，调整完成恢复自动校准时，应在停止状态下将输出正负端和参比零位端短接，恢复后拆除；所有恒电位仪在工作状态时，自动校准应设置为有效。

恒电位仪的操作详解恒电位仪操作规程以下由我给您简单介绍下恒电位仪，紧要用于在电极过程动力学、电分析、电解、电镀、金属相分析，金属腐蚀速度测量和各种腐蚀与防腐讨论以及电化学保护参数测试。

恒电位仪操作步骤（1）开机a.将恒电位仪“手动给定”旋钮、“自动给定”旋钮逆时针调到底，将“手动/自动”开关扳到“自动”位置，将“测量选择”开关扳到“给定”位置。

b.接通总电源，设备电源开关扳到“开机”位置，此时恒电位仪接通电源。

c.将“停止/运行”旋钮转到“运行”，此时恒电位仪电源接通。

d.渐渐调整恒电位仪的“自动调整”旋钮，察看电位表指示，达到设定值时停止调整。

f.将设备的“测量选择”开关扳到“C1”位置，此时毫伏表指示管道保护电位。

如设备跳到“故障”可按“复位”按键开关恢复运行状态。

g.完成上述操作后至少察看0.5小时，设备无异常发热无报警现象后，从电流表记录输出电流，从电压表记录输出电压，从电位表记录保护电位。

（2）停机将恒电位仪设备电源开关扳到“关机”位置，自动调整旋钮逆时针调到底。

（3）手动运行在设备故障情况下经电器工程师确认恒电位仪可在手动状态运行。

安装恒电位仪的地方应当适合通风、散热，设备应当轻拿轻放，在安装接线时，应当检查电源是不是适合恒电位仪的规定电压值。

在相近有油罐的的地方安装恒电位仪，应当使用防爆类型的整流电源，大多数时候，都是将整流电源安装在仪表间里面的。

安装时确定要依据接线示意图接线，这样才能保证输出的电源极性正确。

而且在接线的地方都有明确的标示符“+”“”，首先使用万用表来测试接线柱是否精准，然后尝试通电后再将电缆的接头密封起来装好，设备安装完成后机壳要保证持续的良好的接地性能。

在给安装好的恒电位仪通电使用之前，必需先测量出管道的自然电位，而且电位值应当在—0.6V左右，这里指的注意的是，假如管道上带有临时使用的阴极保护设备，这里测试的电位仪有可能会在—1.10V或者更低。

接着要测量阳极地床的电位情况，还有焦炭回填料包裹的阳极这里的电位值一般会在+0.20V+0.30V CSE之间，注意：假如填料使用镀锌铁板圆筒。
