KHV20A-40V恒电位仪说明书
- 格式:doc
- 大小:259.00 KB
- 文档页数:9
恒电位仪具体操作介绍江苏省天然气有限公司培训资料江苏省天然气有限公司-培训资料项目:恒电位仪现场培训执行:电仪班编写日期:2021.11.30江苏省天然气有限公司培训资料一、现场讲解内容1. 恒电位仪的开机步骤。
2. 恒电位仪的切换步骤。
3. 恒电位仪的关机步骤。
4. 恒电位仪管地电位异常的处理。
二、基本原理:恒电位仪基本工作原理当仪器处于“自动”工作状态时,给定信号(控制信号)和经阻抗变换器隔离后的参比信号一起送入比较放大器,经高精度、高稳定性的比较放大器比较放大,输出误差控制信号,将此信号送入移相触发器,移相触发器根据该信号的大小,自动调节脉冲的移相时间,通过脉冲变压器输出触发脉冲调整极化回路中可控硅的导通角,改变输出电压、电流的大小,使保护电位等于设定的给定电位,从而实现恒电位保护。
3. 运行状态的转换原理当仪器工作在恒电位状态而因参比失效或其它故障致使仪器不能实现恒电位控制时,经一定时间延迟后,仪器确认采集到的信号实属恒电位失控的误差信号,就将自动转换为恒电流工作状态。
恒电流给定信号和经阻抗变换后输出电流取样信号一起送入比较放大器,比较放大器输出误差控制信号通过移相触发器调整可控硅的导通角的大小使仪器的输出电流恒定在预先设定的电流值上。
三、技术指标:1. PS-1LC恒电位仪技术指标使用环境:温度:-15℃~45℃ ,相对湿度:20%~90%,气压:60~106KPa 输出电压:额定输出电压分10V、15V 、30V、40V、54V、 60V等规格,输出电压在额定输出电压的1 %~100%范围内可调。
输出电流:额定输出电流分10A、15A、20A、25A、30A、35A、40A、50A等规格,输出电流在额定输出电流的1 %~100%范围内可调。
江苏省天然气有限公司培训资料恒电位范围:-300mV~-3000mV 恒电位精度:优于±5mV 恒电流精度:优于±2%误差报警:±30mV~±100mV之间抗50Hz干扰:≤AC30V电源:单相AC220±10% 50Hz±5 2. PC-1B 恒电位仪技术指标使用环境:温度:-15℃~45℃ ,相对湿度:20%~90%,气压:86~106KPa 输出电压:额定输出电压分10V、15V 、30V、40V、54V、 60V,输出电压的可调范围不窄于1%额定输出电压。
防腐仪及控制柜用户手册(基于MODBUS通讯协议)(版本号 V2.00)东营市永雄科技有限责任公司关于本手册本手册包括工业控制器的功能、技术指标、显示、操作以及通讯协议的描述参考书目《MODBUS通讯协议》注:本公司具有对该手册的解释权,手册的变化恕不另行通知。
目录1. 防腐控制仪的功能: (3)2.防腐控制仪技术参数 (3)3. 防腐控制器的安装:...................................... 错误!未定义书签。
4. 防腐控制仪使用: (5)4.1前面板 (5)4.2后面板 (6)4.3设备上电显示 (7)4.4主显状态 (7)4.5菜单 (7)4.6进入显示工况状态 (8)4.7进入显示记录状态 (8)4.8进入调试状态(注意:此项出厂前已调试好,无须用户来调试) (8)4.9.1电压模出调整(注意:此项出厂前已调试好,无须用户来调试) (8)4.9.2电流模入调整(注意:此项出厂前已调试好,无须用户来调试) (9)4.9.3电压模入调整(注意:此项出厂前已调试好,无须用户来调试) (9)4.9.4给定模入调整(注意:此项出厂前已调试好,无须用户来调试) (10)4.9.5参比模入调整(注意:此项出厂前已调试好,无须用户来调试) (10)4.10进入测试模式 (11)4.11进入设置状态 (11)4.12.1设备编号设置 (12)4.12.2高低限设置 (12)4.12.3量程设置(注意:此项出厂前已调试好,无须用户来调试) (12)4.12.4报警设置 (13)4.12.5时钟修正 (13)4.12.6定时继电器设置(注意:此项出厂前已调试好,无须用户来调试) (13)4.12.7间歇继电器设置 (14)4.12.8修改密码 (14)5.控制柜操作说明 (16)1. 防腐控制仪的功能:防腐控制仪的主要功能是:采集3路电压量和一路电流量,输出一路电压量达到对外部电路的控制功能,同时该防腐控制仪具有4路继电器输出、L CD显示以及6个按键输入。
阴恒电位仪操作规程一、使用范围、目的及编制依据本规程是用来规范和指导现场生产操作的指导性文件,主要用来指导恒电位仪的正确、安全操作,并保证其正常运行。
编制依据:《恒电位仪操作、维护保养说明书》。
二、恒电位仪的管辖范围恒电位仪的管线范围:给所在管线提供额定电流,使各管线达到额定保护电位。
三、恒电位仪主要技术参数1.恒电位仪型号:PS-1;KGL-2×24/10;HXD-1;HDV-4D/3;PS-1LC;PS-1T等;2.恒电位仪输入电压:DC 24V、AC 220V。
3.恒电位仪保护数值:-0.85v—-1.5v四、风险提示及应急处理1、风险提示触电。
2、应急处置人员触电后,立即关断相关电源或使伤者脱离电源,然后对伤者进行救护,严重时送往医院。
五、操作规程1、操作前的检查1)戴好防护手套;2)检查安装线是否按使用说明书的要求连接,电源是否正常,机壳接地是否良好。
2、启机及测试操作1)将面板上的“控制调节”旋钮反时针旋到底;2)将工作方式开关置“自动挡”,“测量选择”开关置“控制”档;3)断开接线板上的“输出阳极”端子与阳极的连线;4)将面板上的“电源开关”旋至“自检档”,顺时针旋转“控制调节”旋钮,将控制电位调到保护值;5)将“测量选择”开关在“控制”挡与“保护”挡之间切换,电位表显示值应一致;6)将面板上的“电源开关”旋至“停止”挡;7)将“输出阳极”端子与阳极的连线;8)将面板上的“电源开关”旋至“工作”挡,旋转“控制调节”旋钮,使管道电位达到保护值。
9)做好设备运行记录。
3、关机操作1)将面板上的“控制调节”旋钮反时针旋到底;2)将面板上的“电源开关”旋至“停止”挡;3)将“输出阳极”端子与阳极的连线;4)做好设备停运记录;六、巡检内容1)检查恒电位仪输出电压、输出电流、保护电位是否正常(根据恒电位仪额定输出)2)检查各接线端子连接是否良好。
3) 检查控制保险是否正常。
4)检查变压器温度是否正常,设备内有无异味。
HDWY系列恒电位仪/控制台说明书(HDWY-20A/50V)青岛海洋腐蚀研究所QINGDAO RESEARCH INSTITUTEFOR MARINE CORROSIONHDWY-恒电位仪说明书首先感谢您选用本公司系列产品。
按照防腐工程中对恒电位仪的技术要求,我们经过周密的设计和以往多年制造整流电源的经验,恒电位仪的整体技术如下:符合标准GB4793.1 测量、控制和试验室用电器设备的安全要求第一部分通用要求GB4750 电子设备雷击保护导则GB/T3859.1 半导体变流器基本要求的规定GB4208 外壳防护等级GB/T2423.1 电工电子产品基本环境试验规程试验A:低温试验方法GB/T2423.2 电工电子产品基本环境试验规程试验B:高温试验方法GB/T2423.3 电工电子产品基本环境试验规程试验C:恒定湿热试验方法JB/T4276 交流器产品包装技术条件GB191 包装储运图示标志GB/T6388 运输包装收发货标志GB/T9969.1 工业产品使用说明书总则IEC1024 结构防雷击保护环境要求安装位置:室内;环境高度:小于2000米;环境温度:-15~45℃;相对湿度:20~ 90%;一、结构与安装整机外形结构,除有基本双门结构外,设备正面右开门。
后门嵌式右开,两侧上下均有通风孔,每个通风孔均有防雨、防鼠、防较大颗粒物进入处理。
能有效的防止小动物侵入破坏。
机柜采用1.5mm厚的冷轧钢板加工,表面及内部安装板均为静电喷塑处理,安装固定标准件为镀锌件或不锈钢件。
安装方法:1、单台恒电位仪使用时,底座可以直接安装在基础接地角钢或地面,采用电气焊接或两侧螺栓固定。
参照水平仪指示,使设备安装后是垂直于地面的。
2、成套安装时,恒电位仪分别安装在控制台两侧,左侧为主工作机,右侧为备用机。
其底座可以直接安装在基础接地角钢或地面,采用电气焊接或两侧螺栓固定。
参照水平仪指示,使设备安装后与其他设备处在同一平面上并垂直于地面。

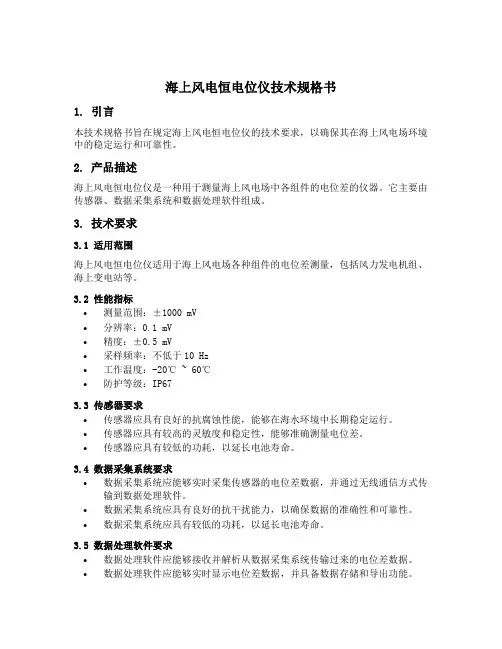

海上风电恒电位仪技术规格书1. 引言本技术规格书旨在规定海上风电恒电位仪的技术要求,以确保其在海上风电场环境中的稳定运行和可靠性。
2. 产品描述海上风电恒电位仪是一种用于测量海上风电场中各组件的电位差的仪器。
它主要由传感器、数据采集系统和数据处理软件组成。
3. 技术要求3.1 适用范围海上风电恒电位仪适用于海上风电场各种组件的电位差测量,包括风力发电机组、海上变电站等。
3.2 性能指标•测量范围:±1000 mV•分辨率:0.1 mV•精度:±0.5 mV•采样频率:不低于10 Hz•工作温度:-20℃ ~ 60℃•防护等级:IP673.3 传感器要求•传感器应具有良好的抗腐蚀性能,能够在海水环境中长期稳定运行。
•传感器应具有较高的灵敏度和稳定性,能够准确测量电位差。
•传感器应具有较低的功耗,以延长电池寿命。
3.4 数据采集系统要求•数据采集系统应能够实时采集传感器的电位差数据,并通过无线通信方式传输到数据处理软件。
•数据采集系统应具有良好的抗干扰能力,以确保数据的准确性和可靠性。
•数据采集系统应具有较低的功耗,以延长电池寿命。
3.5 数据处理软件要求•数据处理软件应能够接收并解析从数据采集系统传输过来的电位差数据。
•数据处理软件应能够实时显示电位差数据,并具备数据存储和导出功能。
•数据处理软件应具有用户友好的界面,方便操作和配置。
4. 安装和维护4.1 安装要求•安装位置应远离强电磁干扰源,确保测量数据的准确性。
•安装位置应易于观察和维护,方便日常操作和维护。
4.2 维护要求•定期检查传感器的工作状态,确保其正常运行。
•定期校准传感器的测量精度,确保测量结果的准确性。
•定期清洁传感器和数据采集系统,防止灰尘和污垢对其性能的影响。
5. 附录5.1 术语定义•海上风电场:位于海洋上的风力发电场。
•电位差:指两点之间的电势差。
•传感器:用于测量电位差的装置。
•数据采集系统:用于采集和传输传感器数据的系统。

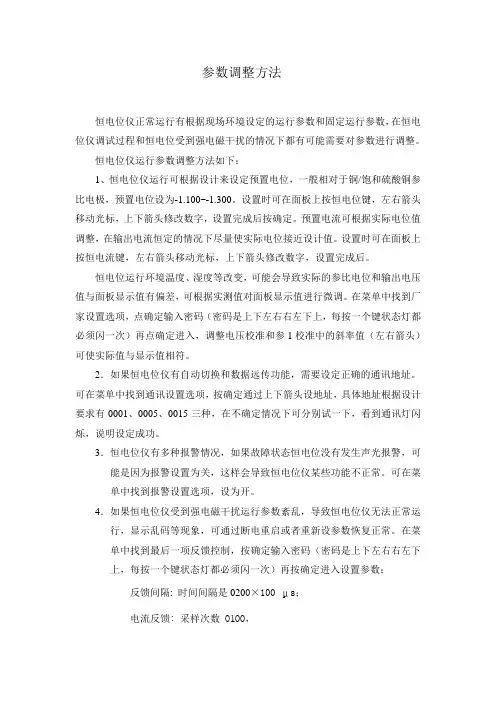

参数调整方法恒电位仪正常运行有根据现场环境设定的运行参数和固定运行参数,在恒电位仪调试过程和恒电位受到强电磁干扰的情况下都有可能需要对参数进行调整。
恒电位仪运行参数调整方法如下:1、恒电位仪运行可根据设计来设定预置电位,一般相对于铜/饱和硫酸铜参比电极,预置电位设为-1.100~-1.300。
设置时可在面板上按恒电位键,左右箭头移动光标,上下箭头修改数字,设置完成后按确定。
预置电流可根据实际电位值调整,在输出电流恒定的情况下尽量使实际电位接近设计值。
设置时可在面板上按恒电流键,左右箭头移动光标,上下箭头修改数字,设置完成后。
恒电位运行环境温度、湿度等改变,可能会导致实际的参比电位和输出电压值与面板显示值有偏差,可根据实测值对面板显示值进行微调。
在菜单中找到厂家设置选项,点确定输入密码(密码是上下左右右左下上,每按一个键状态灯都必须闪一次)再点确定进入,调整电压校准和参1校准中的斜率值(左右箭头)可使实际值与显示值相符。
2.如果恒电位仪有自动切换和数据远传功能,需要设定正确的通讯地址。
可在菜单中找到通讯设置选项,按确定通过上下箭头设地址,具体地址根据设计要求有0001、0005、0015三种,在不确定情况下可分别试一下,看到通讯灯闪烁,说明设定成功。
3.恒电位仪有多种报警情况,如果故障状态恒电位没有发生声光报警,可能是因为报警设置为关,这样会导致恒电位仪某些功能不正常。
可在菜单中找到报警设置选项,设为开。
4.如果恒电位仪受到强电磁干扰运行参数紊乱,导致恒电位仪无法正常运行,显示乱码等现象,可通过断电重启或者重新设参数恢复正常。
在菜单中找到最后一项反馈控制,按确定输入密码(密码是上下左右右左下上,每按一个键状态灯都必须闪一次)再按确定进入设置参数:反馈间隔: 时间间隔是0200×100 μs;电流反馈: 采样次数 0100,平均次数 0100,电流反馈系数A: X.XX电流反馈系数B: X.XX电流反馈系数C: 0.00电压反馈: 采样次数 0100,平均次数 0100,电流反馈系数A: X.XX电流反馈系数B: X.XX电流反馈系数C: 0.00电位反馈: 采样次数 0100,平均次数 0100,电流反馈系数A: X.XX电流反馈系数B: X.XX电流反馈系数C: 0.00反馈系数A和反馈系数 B 的值根据现场环境设置,范围一般在0.20~8.005.如果以上操作恒电位仪还没有恢复正常运行,可采用恢复出厂设置的方法。
KHV-20A/40V晶闸管恒电位仪使用说明书KHV-20A/40V晶闸管恒电位仪使用说明书KHV-20A/40V晶闸管恒电位仪,是我公司采用了先进技术,研制生产的高性能恒电位仪,广泛应用于阴极保护的各种场所。
1.技术条件1.1使用环境温度:-20℃~+40℃1.2湿度:≤90%1.3安装倾斜度:≤5º1.4无易燃易爆和腐蚀气体的场所1.5使用海拔高度:≤2000米2.电气性能2.1性能参考:见表(一)2.2电磁件温升:≤80℃2.3绝缘强度:交流2000伏1分钟2.4噪音:≤60db(A)2.5交流输入、直流输出设有防雷击保护压敏电阻。
3.结构3.1结构布置产品为柜式结构,整流变压器(TB1)安装于柜体后下方,电容器(C7)及滤波电抗器安装于中部,晶闸管(KP1~KP6)安装于柜体后上方。
柜体的前下方为电器安装板,自上至下分别安装,控制电路板CU1、CU2、CU3交流接触(JC)熔断器(FU A、FU B、FU C、FU1~FU4)移相变压器(TB2),压敏电阻(YM1~YM3),最下方为交流进线端子(U、V、W、N)直流输出端子(+、-)以及控制线端子(X1)。
柜体内仪表门自上至下分别为:设备输出电压表(PV1),停止指示灯(XD1),运行指示灯(XD2),故障指示灯(XD3),参比电位表(PV2),输出电流表(PA),测量开关(K2),手动调节电位器(RV1),手动—自动转换开关(K1),自动调节电位器(RV2)以及停机(复位)—运行开关(K1)。
3.2外线尺寸及安装孔3.2.1外形尺寸:宽×深×高= 520 ×440 ×1000 mm3.2.2固定孔尺寸:宽×深= 440 ×340 mm4.主电路原理(参考恒电位仪原理图)三相交流电源U、V、W、N由端子和交流接触JC送到整流变压器TB初级,其次级电压经晶闸管KP1-6整流成所需要的直流电压,该直流电压,再经滤波器L、C滤波。
使输出纹波电压达到要求值。
输出电压的大小调节是通过改变晶闸管KP1-6的控制角来实现的。
当加大控制角,则晶闸管的导通角减小,输出电压就降低,反之减小。
5.控制电路原理5.1操作保护电路TS-046(CU1)操作保护电路主要功能是:5.1.1由四与非门IC1,继电器J1,以及三极管T3、T4组成设备的启动和停止操作电路,当旋动仪表板上的停机—运行开关至运行时,使四与非门IC1的1脚为低电位,其三脚输出高电位,IC1的10脚输出低电位,其11脚输出高电位,场效应管T1导通,继电器J1吸合,继电器J1的吸合,其接点接通了交流接触器JC的线圈回路,接触器JC吸合,设备投入运行。
当旋动面板上停机—运行开关(K1)至停机时,使四与非门IC1的6脚为低电位,其4脚为高电位,3脚转换成低电位,从而使其11脚为低电位,场效应管T1截止,继电器J1释放,交换接触器从而释放,设备停止工作。
5.1.2过电流保护电路过电流保护电路由双运算放大器IC4及晶管T2、T5继电器J2等组成。
由分流器FL取得的电流信号经TS—046的X9端子输入到运算放大器IC4的2、3脚,经IC4A的比例放大。
在设备输出电流达到额定电流≤110%时,其1端输出3伏送到IC4B的5端,过电流给定信号,由电位器RW3提供送到IC4B的6脚,当输出电流超过给定值时,IC4B的7脚输出高电位,过电流指示灯D2亮,该高电位经D16、R30使晶体管T2导通,继电器J2吸合,发出过电流故障信号,同时,晶体管T5导通,使操作保护电路IC1的9脚为低电位,从而使IC1的11脚为低电位,场效应管T1截止,继电器J1释放,设备停止运行。
当设备过电流故障排除后,按动面板上复位按钮TN,使其+15伏电位经二极管D10送到IC4B的6脚,使其7脚翻转回低电位,指示灯D2熄灭,继电器J2释放,设备恢复正常运行。
如果要改变过电流保护值的大小,可通过调节印刷电路板上的电位器RW3来改变。
顺时针调节RW3即可减小过电流值,逆时针调节则加大。
5.1.3过电位保护电路过电位保护电路由运算放大器IC3,继电器J2晶体管T2、T5等组成。
参比电位由端子X9的5端输入。
当保护电位高于给定信号后,则运算放大器IC3的1脚为高电位,过电位指示灯D3亮。
该高电位经稳压二极管D16使晶体管T2导通,继电器J2吸合,晶体管T5导通。
继电器J2的吸合,发出过电位故障信号,晶体管T5的导通,使操作保护电路IC1的9脚为低电位,从而使场效应管T1截止,继电器J1释放,设备停止运行。
当设备过电位故障排除后,按动面板上的复位按钮TN则+15伏电位经二极管D11送到IC3的2脚,则其1脚转为低电位,设备恢复正常运行。
如果要改变设备过电位值的大小,可通过调节电位器RW2来改变,逆时针调节RW2可减小过电位值,顺时针调节可加大过电位值。
5.1.4缺相保护电路缺相保护电路由运算放大器IC2和IC3组成。
当三相380伏电源缺相,或者熔断器FU1-3熔断时,运算放大器IC2的1脚呈宽脉冲状,其IC3的6脚呈低电位,7脚呈高电压,缺相指示灯D21亮,发出缺相指示信号。
由于IC3的7脚高电位经二极管D28,稳压二极管D16致使晶体管T2导通,继电器J2吸合,继电器J2的吸合,致使晶体管T5的导通,使四与非门IC1的9脚为低电位,继电器J1释放,设备停止运行。
待缺相故障排除后,缺相报警自然去消,设备自动恢复正常运行。
5.1.5参比电位测量电路参比电位测量电路由运算放大器IC7,三极管T6及相应器件组成,参比电位由CU1端子X8的3端输入,经射极放大器IC7A进行阻抗变换,使输入端阻抗大于1MΩ。
经阻抗变换的参比信号再经IC7B和三极管T6进行跟随放大,由端子X8的7端提供给低阻抗仪表显示。
5.2移相、双闭环控制电路原理CU25.2.1移相及触发脉冲形成电路由移相变压器TB2提供的六相同步信号,分别送到CU2上端子XS1的1~6端,其移相及触发脉冲形成原理,按其中一相说明,其它相同。
当交流同步信号由XS1的端子送到运算放大器X60的1脚时,经二极管D60和D61削波成幅值为0.7伏的方波。
当1脚的方波为正半周时,电容器C60经电阻R64进行线性充电,充电幅值为-4伏,当Z60的1脚为负半周时电容器C60经电源及Z60的12脚和二极管D62迅速放电。
使电容器C60二端为零电位,从而形成移相锯齿波。
该移相锯齿波送到运算放大器Z60的6脚与其7脚的控制信号进行比较,当锯齿波电位低于控制电位时,产生一个方波触发信号,并经端子XS2的4端送到触发脉冲功率放大电器CU3。
其工作波形如下:U5.2.2恒流闭环控制电路(总电流限流电路)恒流闭环控制由运算放大器Z1及相关器件组成。
输出电流分流器FL信号送到CU2的XS3的7、8端,运算放大器Z1B是比例放大器,将分流器信号放大至0~3伏。
Z1A是电流PI调节器,Z1B输出的电流信号进行比例积分调节,调节器的给定信号由电位器RV2提供,调节范围0~8伏。
当电流信号低于给定信号时,Z1A的12端输出电位升高,从而使XS3的2端和3端升高,即移相电路Z60的7脚电位升高,脉冲形成时向前移,设备触发导通角加大,输出电压升高。
使设备输出电流上升到给定值,反之下降,从而达到恒流目的。
该电路将设备输出电流限定在最大额定值上。
5.2.3恒电位控制电路恒电位闭环控制电路由运算放大器Z3及相关器件组成,参比信号电位由端子XS3的4端送到运算放大器Z3的2端,并经射极放大器阻抗变换后,送到Z3B组成的电压PI调节器,与仪表板上自动调节电位器RV2提供的给定信号进行比较。
其误差信号经比例积分调节后,由Z3B的10端输出,当参比电位低于给定值时,Z3B的10端输出电位升高。
使移相电路控制电位UK升高,脉冲形成相位前移,晶闸管控制角减小,导通角加大,设备输出电压升高,直至达到给定值,反之输出电压下降,从而达到恒电位目的。
5.3触发脉冲、高频调制,功率放大电路CU3由移相触发电形成的六相触发脉冲信号经CU3的XS1端子的1~6端分别输入到非门电路IC2,将CU2所形成的负脉冲反向为正脉冲。
IC2所输出的六相脉冲与IC1时基电路形成的80KHZ高频信号在与门电路IC3、IC4中进行调制,高频调制后的触发脉冲,经三极管V2-7功率放大后,经高频脉冲变压器T1-6隔离变换,再经端子XS2和XS3送到六个晶闸管进行触发控制。
5.4手动调节手动工作是恒流工作,即设备输出电流处于恒流状态。
手动调节电路,即是由转换开关K3电压环对移相触发电路的控制,而转换成电流环对移相触发电路控制,通过调节电位器RV1的分压信号来改变触发脉冲形成的相位,达到调节输出电流的目的。
6.操作与使用6.1手动操作恒电流6.1.1检查设备无异常现象后,将380伏交流电源接入U、V、W、N。
6.1.2将手动—自动转换开关置于手动位置。
6.1.3将手动调节电位器逆时针旋至最小。
6.1.4将380伏交流市电送到设备上。
6.1.5此时停止指示灯应亮,控制电路板上发光二极管停止灯D4,+15伏指示灯D26,-15伏指示灯D27应亮。
如果D21指示灯亮则应检查交流电源是否缺相,或熔断器FU1~FU3是否有熔断。
各故障指示灯排列如下:D8运行D4停止D2过电流D3过电位D21交流缺相6.1.6将测量选择开关置于给定位置,并调节自动调节按钮置给定电位于零值。
6.1.7一切正常后,旋动停止—运行开关(K1)至运行位置,设备启动运行。
6.1.8顺时针缓慢调节手动调节电位器RV1则设备输出,直至调节到所需要电流值。
6.1.9设备如需停止工作,逆时针调节手动调节电位器RV1,使输出降至零。
6.1.10将停止—运行开关置停止位置,设备即停止运行。
6.2自动恒电位运行6.2.1将手动—自动选择开关K3旋至自动位置。
6.2.2将测量选择开关K2旋至给定位置6.2.3调节自动调节电位器RV2使其电位达到要求的参比电位值。
6.2.4将测量选择开关K2旋至C1或C2位置(如果有参比2信号,可置C2,否则只能旋至C1位置)(C1为参比信号1,C2为参比信号2)6.2.5置停止—运行开关于运行位置,设备即缓慢启动并且在给定的参比电位稳定运行。
7.文件7.1产品说明书1份7.2产品原理图1份7.3产品合格证1份9.端子图。
